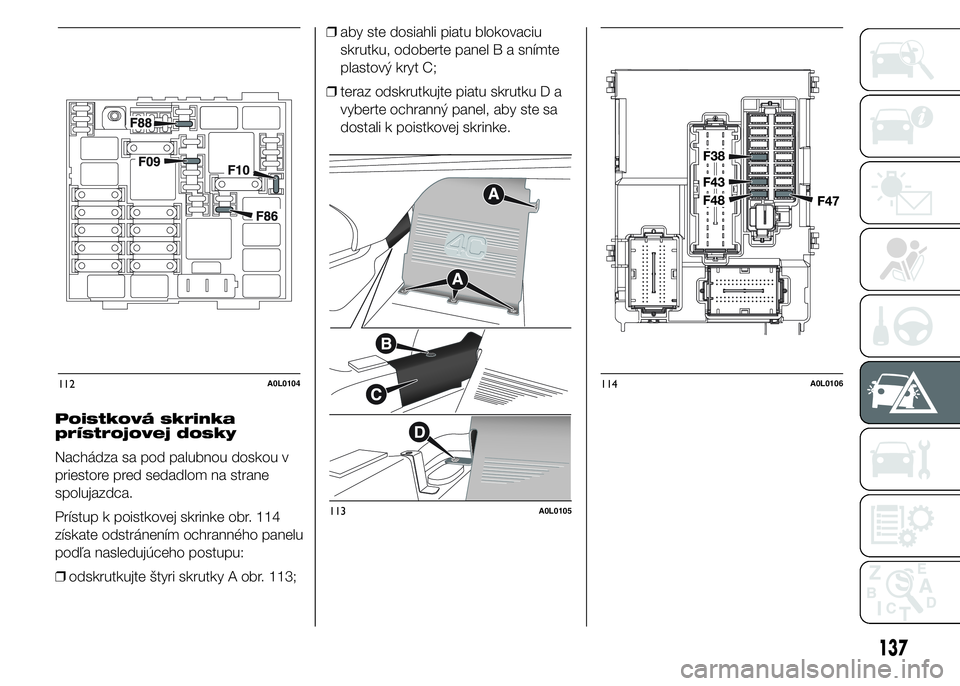

Poistková skrinka
prístrojovej dosky
Nachádza sa pod palubnou doskou v
priestore pred sedadlom na strane
spolujazdca.
Prístup k poistkovej skrinke obr. 114
získate odstránením ochranného panelu
podľa nasledujúceho postupu:
❒odskrutkujte štyri skrutky A obr. 113;❒aby ste dosiahli piatu blokovaciu
skrutku, odoberte panel B a snímte
plastový kryt C;
❒teraz odskrutkujte piatu skrutku D a
vyberte ochranný panel, aby ste sa
dostali k poistkovej skrinke.
112A0L0104
113A0L0105
114A0L0106
137

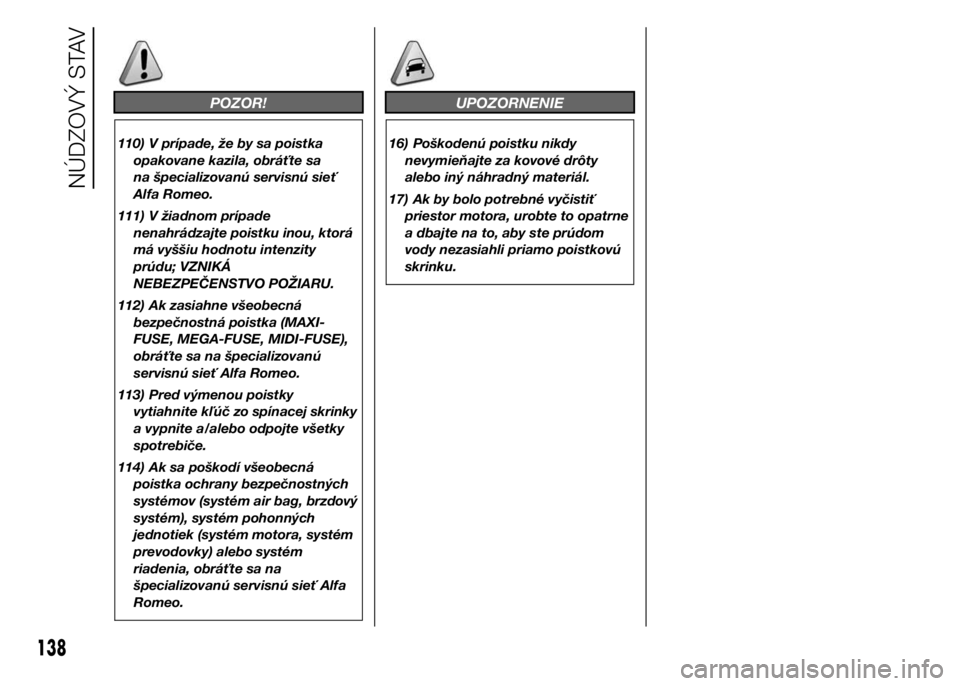

POZOR!
110) V prípade, že by sa poistka
opakovane kazila, obráťte sa
na špecializovanú servisnú sieť
Alfa Romeo.
111) V žiadnom prípade
nenahrádzajte poistku inou, ktorá
má vyššiu hodnotu intenzity
prúdu; VZNIKÁ
NEBEZPEČENSTVO POŽIARU.
112) Ak zasiahne všeobecná
bezpečnostná poistka (MAXI-
FUSE, MEGA-FUSE, MIDI-FUSE),
obráťte sa na špecializovanú
servisnú sieť Alfa Romeo.
113) Pred výmenou poistky
vytiahnite kľúč zo spínacej skrinky
a vypnite a/alebo odpojte všetky
spotrebiče.
114) Ak sa poškodí všeobecná
poistka ochrany bezpečnostných
systémov (systém air bag, brzdový
systém), systém pohonných
jednotiek (systém motora, systém
prevodovky) alebo systém
riadenia, obráťte sa na
špecializovanú servisnú sieť Alfa
Romeo.
UPOZORNENIE
16) Poškodenú poistku nikdy
nevymieňajte za kovové drôty
alebo iný náhradný materiál.
17) Ak by bolo potrebné vyčistiť
priestor motora, urobte to opatrne
a dbajte na to, aby ste prúdom
vody nezasiahli priamo poistkovú
skrinku.
138
NÚDZOVÝ STAV

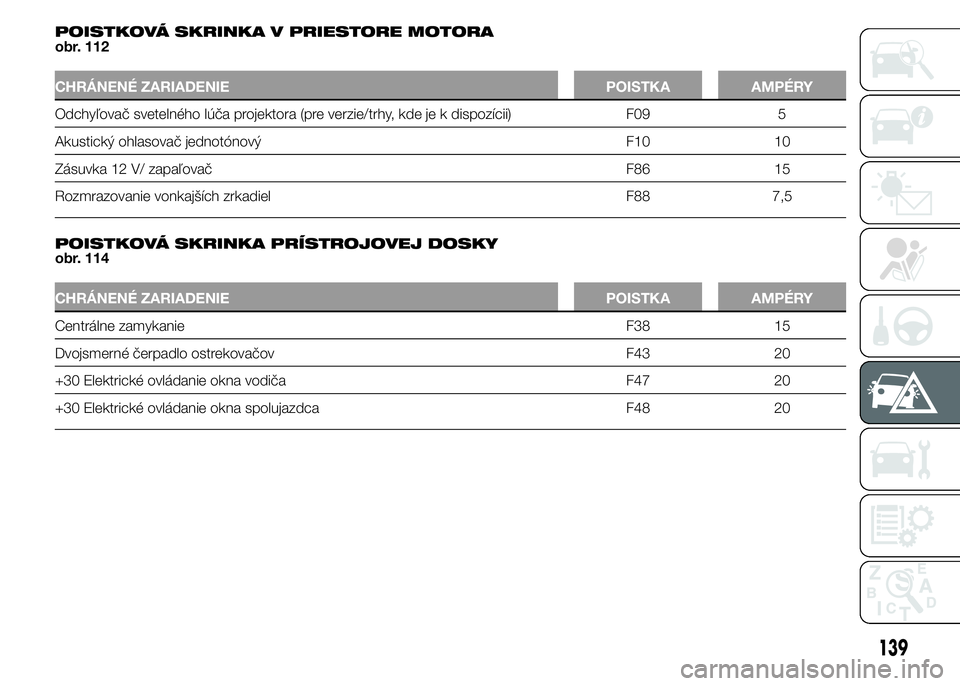

POISTKOVÁ SKRINKA V PRIESTORE MOTORA
obr. 112
CHRÁNENÉ ZARIADENIE POISTKA AMPÉRY
Odchyľovač svetelného lúča projektora (pre verzie/trhy, kde je k dispozícii) F09 5
Akustický ohlasovač jednotónový F10 10
Zásuvka 12 V/ zapaľovač F86 15
Rozmrazovanie vonkajších zrkadiel F88 7,5
.
POISTKOVÁ SKRINKA PRÍSTROJOVEJ DOSKY
obr. 114
CHRÁNENÉ ZARIADENIE POISTKA AMPÉRY
Centrálne zamykanie F38 15
Dvojsmerné čerpadlo ostrekovačov F43 20
+30 Elektrické ovládanie okna vodiča F47 20
+30 Elektrické ovládanie okna spolujazdca F48 20
139

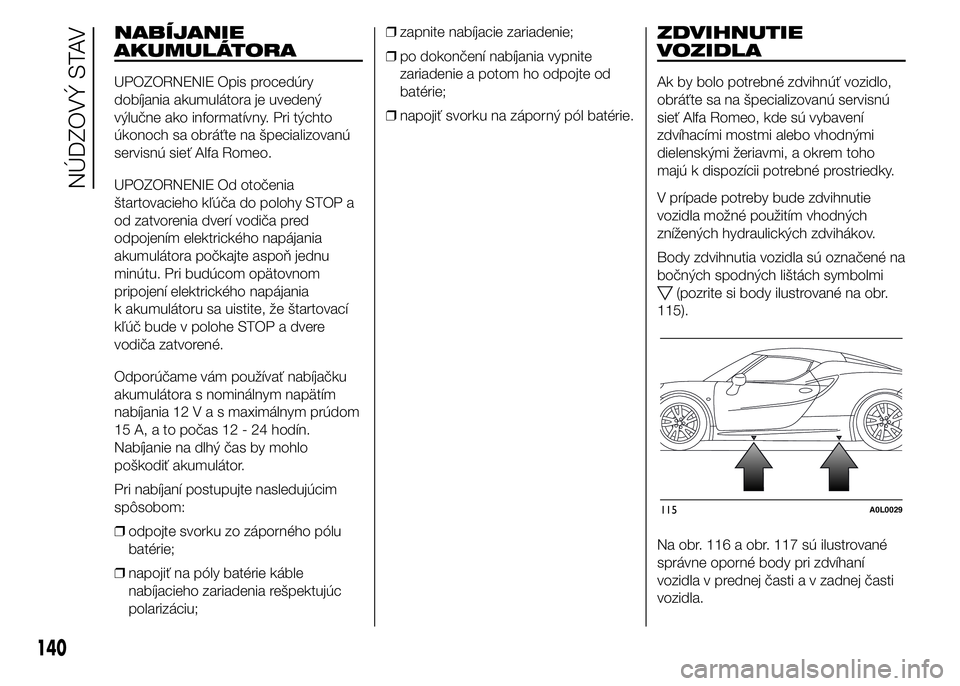

NABÍJANIE
AKUMULÁTORA
UPOZORNENIE Opis procedúry
dobíjania akumulátora je uvedený
výlučne ako informatívny. Pri týchto
úkonoch sa obráťte na špecializovanú
servisnú sieť Alfa Romeo.
UPOZORNENIE Od otočenia
štartovacieho kľúča do polohy STOP a
od zatvorenia dverí vodiča pred
odpojením elektrického napájania
akumulátora počkajte aspoň jednu
minútu. Pri budúcom opätovnom
pripojení elektrického napájania
k akumulátoru sa uistite, že štartovací
kľúč bude v polohe STOP a dvere
vodiča zatvorené.
Odporúčame vám používať nabíjačku
akumulátora s nominálnym napätím
nabíjania 12Vasmaximálnym prúdom
15 A, a to počas 12 - 24 hodín.
Nabíjanie na dlhý čas by mohlo
poškodiť akumulátor.
Pri nabíjaní postupujte nasledujúcim
spôsobom:
❒odpojte svorku zo záporného pólu
batérie;
❒napojiť na póly batérie káble
nabíjacieho zariadenia rešpektujúc
polarizáciu;❒zapnite nabíjacie zariadenie;
❒po dokončení nabíjania vypnite
zariadenie a potom ho odpojte od
batérie;
❒napojiť svorku na záporný pól batérie.
ZDVIHNUTIE
VOZIDLA
Ak by bolo potrebné zdvihnúť vozidlo,
obráťte sa na špecializovanú servisnú
sieť Alfa Romeo, kde sú vybavení
zdvíhacími mostmi alebo vhodnými
dielenskými žeriavmi, a okrem toho
majú k dispozícii potrebné prostriedky.
V prípade potreby bude zdvihnutie
vozidla možné použitím vhodných
znížených hydraulických zdvihákov.
Body zdvihnutia vozidla sú označené na
bočných spodných lištách symbolmi
(pozrite si body ilustrované na obr.
115).
Na obr. 116 a obr. 117 sú ilustrované
správne oporné body pri zdvíhaní
vozidla v prednej časti a v zadnej časti
vozidla.
115A0L0029
140
NÚDZOVÝ STAV

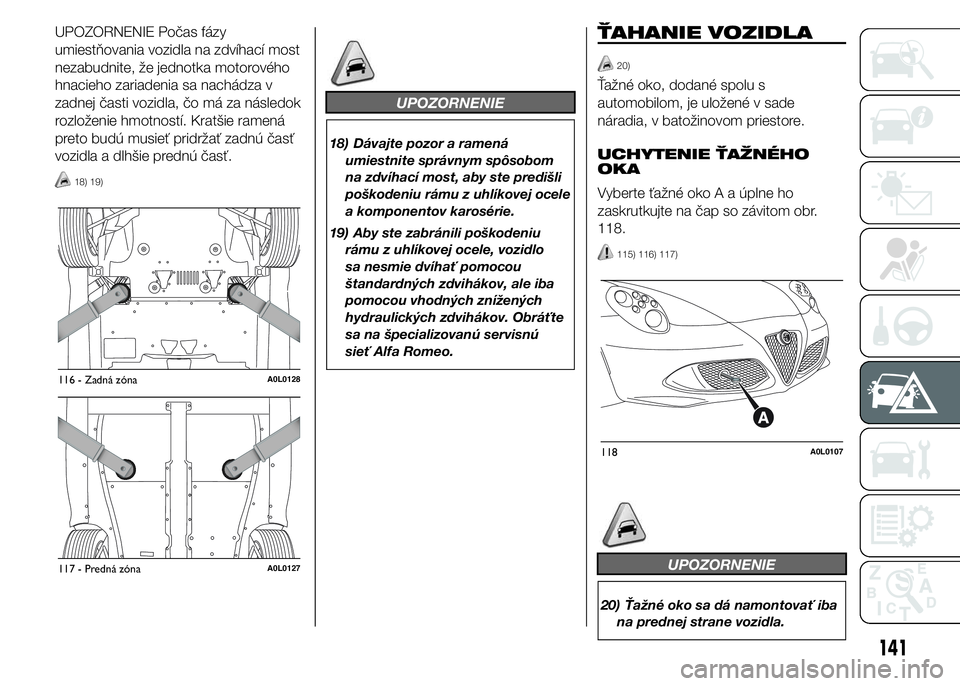

UPOZORNENIE Počas fázy
umiestňovania vozidla na zdvíhací most
nezabudnite, že jednotka motorového
hnacieho zariadenia sa nachádza v
zadnej časti vozidla, čo má za následok
rozloženie hmotností. Kratšie ramená
preto budú musieť pridržať zadnú časť
vozidla a dlhšie prednú časť.
18) 19)
UPOZORNENIE
18) Dávajte pozor a ramená
umiestnite správnym spôsobom
na zdvíhací most, aby ste predišli
poškodeniu rámu z uhlíkovej ocele
a komponentov karosérie.
19) Aby ste zabránili poškodeniu
rámu z uhlíkovej ocele, vozidlo
sa nesmie dvíhať pomocou
štandardných zdvihákov, ale iba
pomocou vhodných znížených
hydraulických zdvihákov. Obráťte
sa na špecializovanú servisnú
sieť Alfa Romeo.
ŤAHANIE VOZIDLA
20)
Ťažné oko, dodané spolu s
automobilom, je uložené v sade
náradia, v batožinovom priestore.
UCHYTENIE ŤAŽNÉHO
OKA
Vyberte ťažné oko A a úplne ho
zaskrutkujte na čap so závitom obr.
118.
115) 116) 117)
UPOZORNENIE
20) Ťažné oko sa dá namontovať iba
na prednej strane vozidla.
116 - Zadná zónaA0L0128
117 - Predná zónaA0L0127
118A0L0107
141

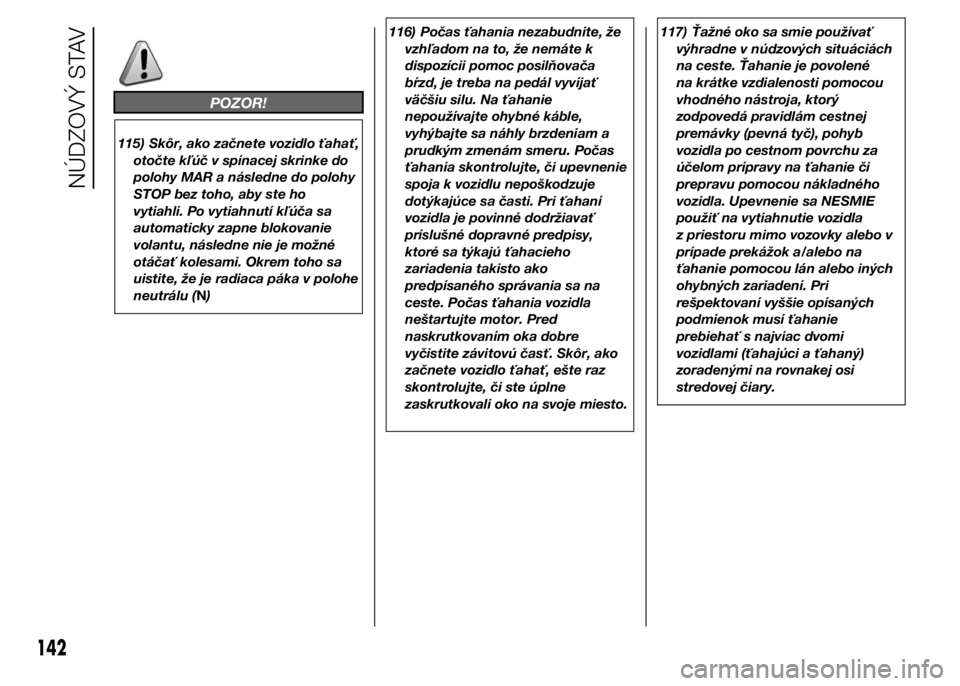

POZOR!
115) Skôr, ako začnete vozidlo ťahať,
otočte kľúč v spínacej skrinke do
polohy MAR a následne do polohy
STOP bez toho, aby ste ho
vytiahli. Po vytiahnutí kľúča sa
automaticky zapne blokovanie
volantu, následne nie je možné
otáčať kolesami. Okrem toho sa
uistite, že je radiaca páka v polohe
neutrálu (N)116) Počas ťahania nezabudnite, že
vzhľadom na to, že nemáte k
dispozícii pomoc posilňovača
bŕzd, je treba na pedál vyvíjať
väčšiu silu. Na ťahanie
nepoužívajte ohybné káble,
vyhýbajte sa náhly brzdeniam a
prudkým zmenám smeru. Počas
ťahania skontrolujte, či upevnenie
spoja k vozidlu nepoškodzuje
dotýkajúce sa časti. Pri ťahaní
vozidla je povinné dodržiavať
príslušné dopravné predpisy,
ktoré sa týkajú ťahacieho
zariadenia takisto ako
predpísaného správania sa na
ceste. Počas ťahania vozidla
neštartujte motor. Pred
naskrutkovaním oka dobre
vyčistite závitovú časť. Skôr, ako
začnete vozidlo ťahať, ešte raz
skontrolujte, či ste úplne
zaskrutkovali oko na svoje miesto.117) Ťažné oko sa smie používať
výhradne v núdzových situáciách
na ceste. Ťahanie je povolené
na krátke vzdialenosti pomocou
vhodného nástroja, ktorý
zodpovedá pravidlám cestnej
premávky (pevná tyč), pohyb
vozidla po cestnom povrchu za
účelom prípravy na ťahanie či
prepravu pomocou nákladného
vozidla. Upevnenie sa NESMIE
použiť na vytiahnutie vozidla
z priestoru mimo vozovky alebo v
prípade prekážok a/alebo na
ťahanie pomocou lán alebo iných
ohybných zariadení. Pri
rešpektovaní vyššie opísaných
podmienok musí ťahanie
prebiehať s najviac dvomi
vozidlami (ťahajúci a ťahaný)
zoradenými na rovnakej osi
stredovej čiary.
142
NÚDZOVÝ STAV

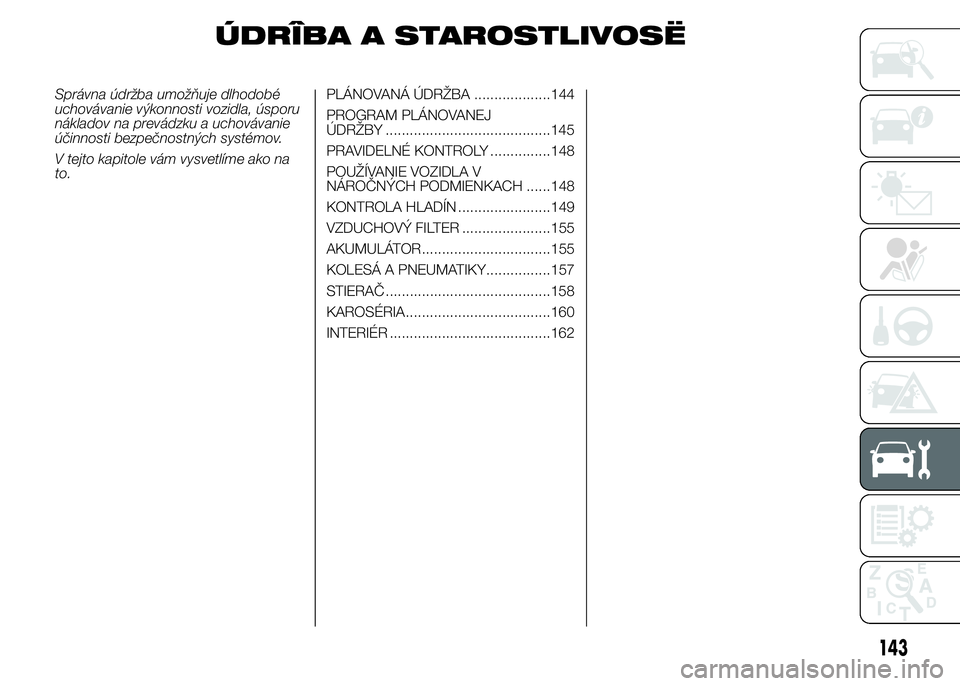

ÚDRÎBA A STAROSTLIVOSË
Správna údržba umožňuje dlhodobé
uchovávanie výkonnosti vozidla, úsporu
nákladov na prevádzku a uchovávanie
účinnosti bezpečnostných systémov.
V tejto kapitole vám vysvetlíme ako na
to.PLÁNOVANÁ ÚDRŽBA ...................144
PROGRAM PLÁNOVANEJ
ÚDRŽBY .........................................145
PRAVIDELNÉ KONTROLY ...............148
POUŽÍVANIE VOZIDLA V
NÁROČNÝCH PODMIENKACH ......148
KONTROLA HLADÍN .......................149
VZDUCHOVÝ FILTER ......................155
AKUMULÁTOR................................155
KOLESÁ A PNEUMATIKY................157
STIERAČ .........................................158
KAROSÉRIA....................................160
INTERIÉR ........................................162
143

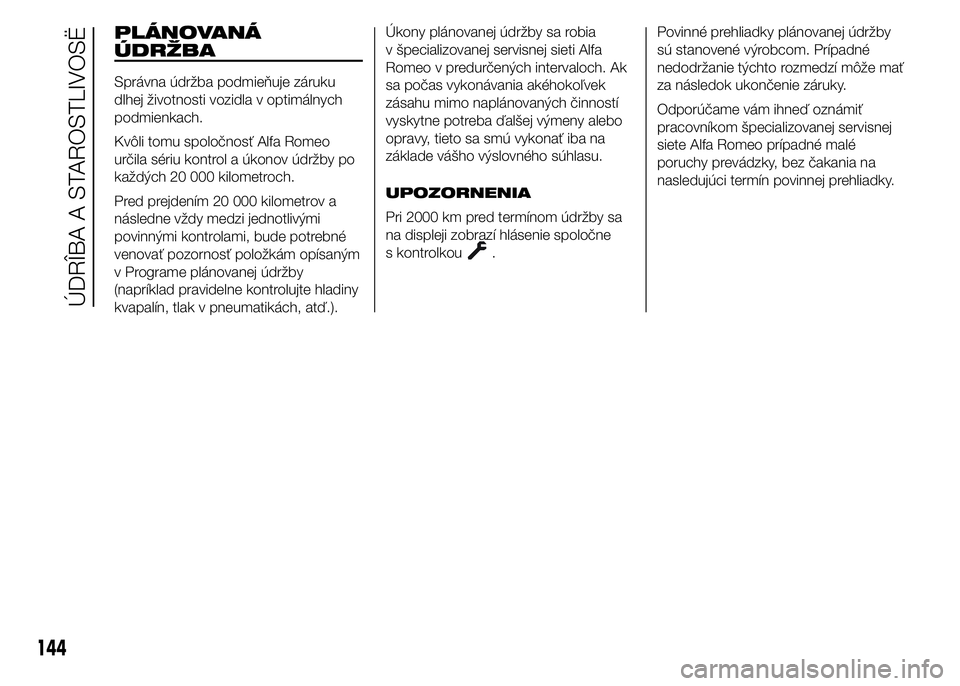

PLÁNOVANÁ
ÚDRŽBA
Správna údržba podmieňuje záruku
dlhej životnosti vozidla v optimálnych
podmienkach.
Kvôli tomu spoločnosť Alfa Romeo
určila sériu kontrol a úkonov údržby po
každých 20 000 kilometroch.
Pred prejdením 20 000 kilometrov a
následne vždy medzi jednotlivými
povinnými kontrolami, bude potrebné
venovať pozornosť položkám opísaným
v Programe plánovanej údržby
(napríklad pravidelne kontrolujte hladiny
kvapalín, tlak v pneumatikách, atď.).Úkony plánovanej údržby sa robia
v špecializovanej servisnej sieti Alfa
Romeo v predurčených intervaloch. Ak
sa počas vykonávania akéhokoľvek
zásahu mimo naplánovaných činností
vyskytne potreba ďalšej výmeny alebo
opravy, tieto sa smú vykonať iba na
základe vášho výslovného súhlasu.
UPOZORNENIA
Pri 2000 km pred termínom údržby sa
na displeji zobrazí hlásenie spoločne
s kontrolkou
.Povinné prehliadky plánovanej údržby
sú stanovené výrobcom. Prípadné
nedodržanie týchto rozmedzí môže mať
za následok ukončenie záruky.
Odporúčame vám ihneď oznámiť
pracovníkom špecializovanej servisnej
siete Alfa Romeo prípadné malé
poruchy prevádzky, bez čakania na
nasledujúci termín povinnej prehliadky.
144
ÚDRÎBA A STAROSTLIVOSË

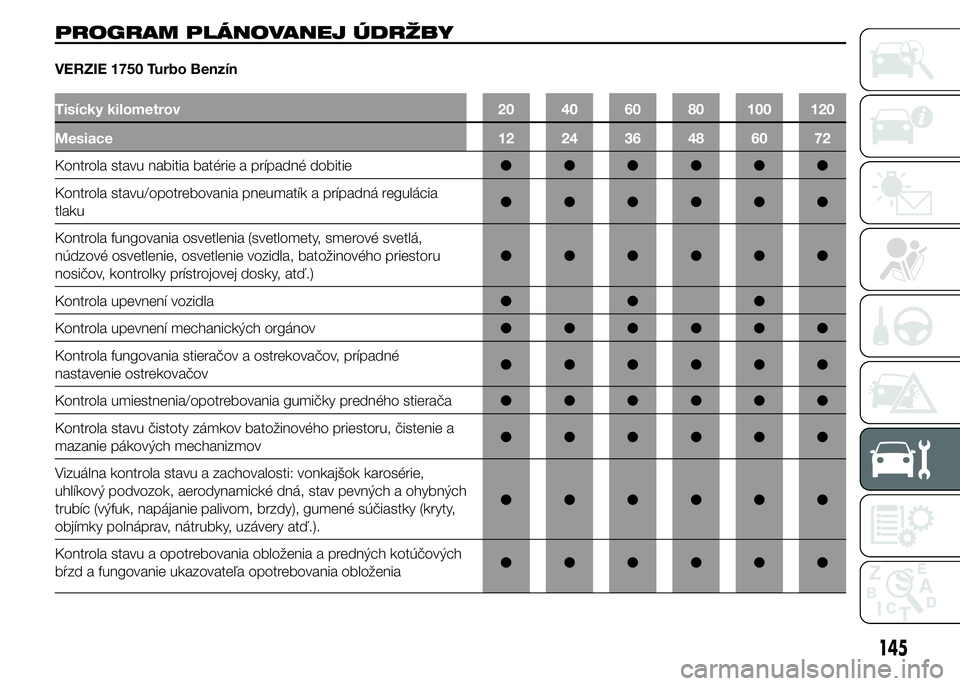

PROGRAM PLÁNOVANEJ ÚDRŽBY
VERZIE 1750 Turbo Benzín
Tisícky kilometrov 20 40 60 80 100 120
Mesiace 12 24 36 48 60 72
Kontrola stavu nabitia batérie a prípadné dobitie●●●●●●
Kontrola stavu/opotrebovania pneumatík a prípadná regulácia
tlaku●●●●●●
Kontrola fungovania osvetlenia (svetlomety, smerové svetlá,
núdzové osvetlenie, osvetlenie vozidla, batožinového priestoru
nosičov, kontrolky prístrojovej dosky, atď.)●●●●●●
Kontrola upevnení vozidla●●●
Kontrola upevnení mechanických orgánov●●●●●●
Kontrola fungovania stieračov a ostrekovačov, prípadné
nastavenie ostrekovačov●●●●●●
Kontrola umiestnenia/opotrebovania gumičky predného stierača●●●●●●
Kontrola stavu čistoty zámkov batožinového priestoru, čistenie a
mazanie pákových mechanizmov●●●●●●
Vizuálna kontrola stavu a zachovalosti: vonkajšok karosérie,
uhlíkový podvozok, aerodynamické dná, stav pevných a ohybných
trubíc (výfuk, napájanie palivom, brzdy), gumené súčiastky (kryty,
objímky polnáprav, nátrubky, uzávery atď.).●●●●●●
Kontrola stavu a opotrebovania obloženia a predných kotúčových
bŕzd a fungovanie ukazovateľa opotrebovania obloženia●●●●●●
145

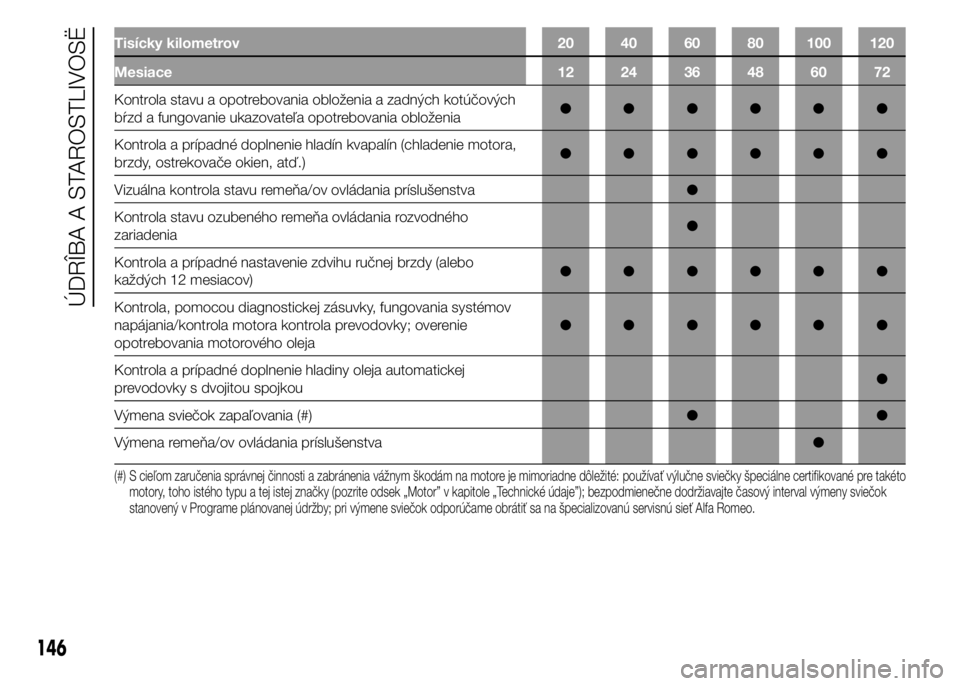

Tisícky kilometrov 20 40 60 80 100 120
Mesiace 12 24 36 48 60 72
Kontrola stavu a opotrebovania obloženia a zadných kotúčových
bŕzd a fungovanie ukazovateľa opotrebovania obloženia●●●●●●
Kontrola a prípadné doplnenie hladín kvapalín (chladenie motora,
brzdy, ostrekovače okien, atď.)●●●●●●
Vizuálna kontrola stavu remeňa/ov ovládania príslušenstva●
Kontrola stavu ozubeného remeňa ovládania rozvodného
zariadenia●
Kontrola a prípadné nastavenie zdvihu ručnej brzdy (alebo
každých 12 mesiacov)●●●●●●
Kontrola, pomocou diagnostickej zásuvky, fungovania systémov
napájania/kontrola motora kontrola prevodovky; overenie
opotrebovania motorového oleja●●●●●●
Kontrola a prípadné doplnenie hladiny oleja automatickej
prevodovky s dvojitou spojkou●
Výmena sviečok zapaľovania (#)●●
Výmena remeňa/ov ovládania príslušenstva●
(#) S cieľom zaručenia správnej činnosti a zabránenia vážnym škodám na motore je mimoriadne dôležité: používať výlučne sviečky špeciálne certifikované pre takéto
motory, toho istého typu a tej istej značky (pozrite odsek „Motor” v kapitole „Technické údaje”); bezpodmienečne dodržiavajte časový interval výmeny sviečok
stanovený v Programe plánovanej údržby; pri výmene sviečok odporúčame obrátiť sa na špecializovanú servisnú sieť Alfa Romeo.
