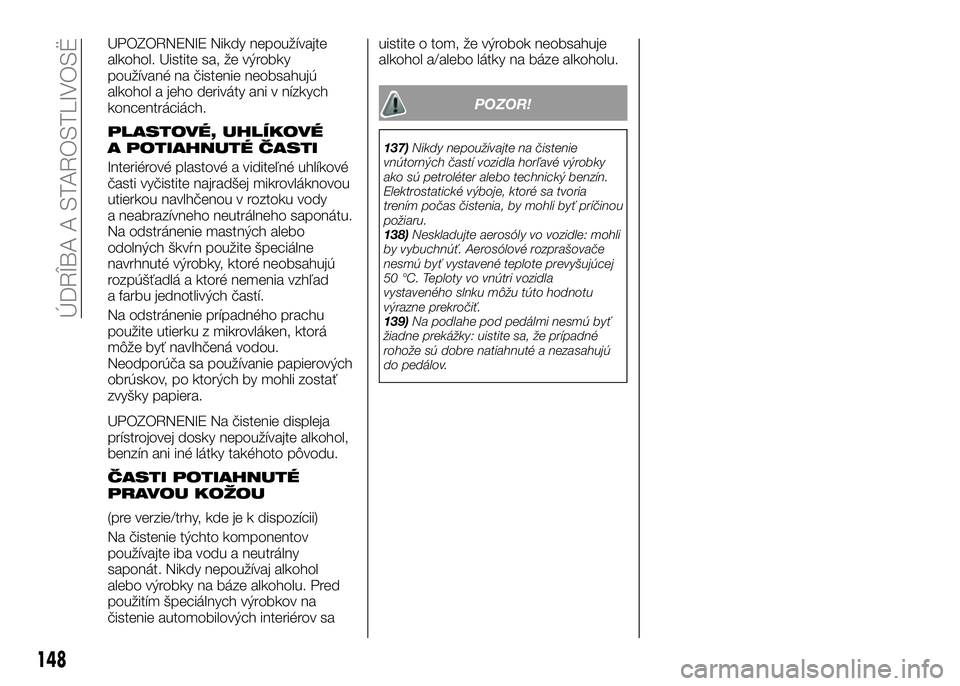

UPOZORNENIE Nikdy nepoužívajte
alkohol. Uistite sa, že výrobky
používané na čistenie neobsahujú
alkohol a jeho deriváty ani v nízkych
koncentráciách.
PLASTOVÉ, UHLÍKOVÉ
A POTIAHNUTÉ ČASTI
Interiérové plastové a viditeľné uhlíkové
časti vyčistite najradšej mikrovláknovou
utierkou navlhčenou v roztoku vody
a neabrazívneho neutrálneho saponátu.
Na odstránenie mastných alebo
odolných škvŕn použite špeciálne
navrhnuté výrobky, ktoré neobsahujú
rozpúšťadlá a ktoré nemenia vzhľad
a farbu jednotlivých častí.
Na odstránenie prípadného prachu
použite utierku z mikrovláken, ktorá
môže byť navlhčená vodou.
Neodporúča sa používanie papierových
obrúskov, po ktorých by mohli zostať
zvyšky papiera.
UPOZORNENIE Na čistenie displeja
prístrojovej dosky nepoužívajte alkohol,
benzín ani iné látky takéhoto pôvodu.
ČASTI POTIAHNUTÉ
PRAVOU KOŽOU
(pre verzie/trhy, kde je k dispozícii)
Na čistenie týchto komponentov
používajte iba vodu a neutrálny
saponát. Nikdy nepoužívaj alkohol
alebo výrobky na báze alkoholu. Pred
použitím špeciálnych výrobkov na
čistenie automobilových interiérov sauistite o tom, že výrobok neobsahuje
alkohol a/alebo látky na báze alkoholu.
POZOR!
137)Nikdy nepoužívajte na čistenie
vnútorných častí vozidla horľavé výrobky
ako sú petroléter alebo technický benzín.
Elektrostatické výboje, ktoré sa tvoria
trením počas čistenia, by mohli byť príčinou
požiaru.
138)Neskladujte aerosóly vo vozidle: mohli
by vybuchnúť. Aerosólové rozprašovače
nesmú byť vystavené teplote prevyšujúcej
50 °C. Teploty vo vnútri vozidla
vystaveného slnku môžu túto hodnotu
výrazne prekročiť.
139)Na podlahe pod pedálmi nesmú byť
žiadne prekážky: uistite sa, že prípadné
rohože sú dobre natiahnuté a nezasahujú
do pedálov.
148
ÚDRÎBA A STAROSTLIVOSË

TECHNICKÉ ÚDAJE
S tým, ako je vyrobené vaše vozidlo
a ako funguje, sa môžete oboznámiť
v tejto kapitole, kde nájdete aj ilustrácie
s údajmi, tabuľky a grafy. Pre znalca,
technika, ale aj jednoducho pre
všetkých, ktorí chcú poznať všetky
detaily svojho vozidla.IDENTIFIKAČNÉ ÚDAJE........150
KÓD MOTORA - VERZIE
KAROSÉRIE...............152
MOTOR..................153
NAPÁJANIE................154
PREVOD.................155
BRZDY...................156
ZAVESENIE................157
RIADENIE.................158
RÁFIKY A PNEUMATIKY.......159
ROZMERY................163
VÝKONY.................164
HMOTNOSTI..............165
DOPĹŇANIE KVAPALÍN VOZIDLA . .166
KVAPALINY A MAZIVÁ.........167
SPOTREBA PALIVA...........170
EMISIE CO2...............171
POKYNY PRE MANIPULÁCIU
S VOZIDLOM PO UKONČENÍ JEHO
ŽIVOTNOSTI...............172
149

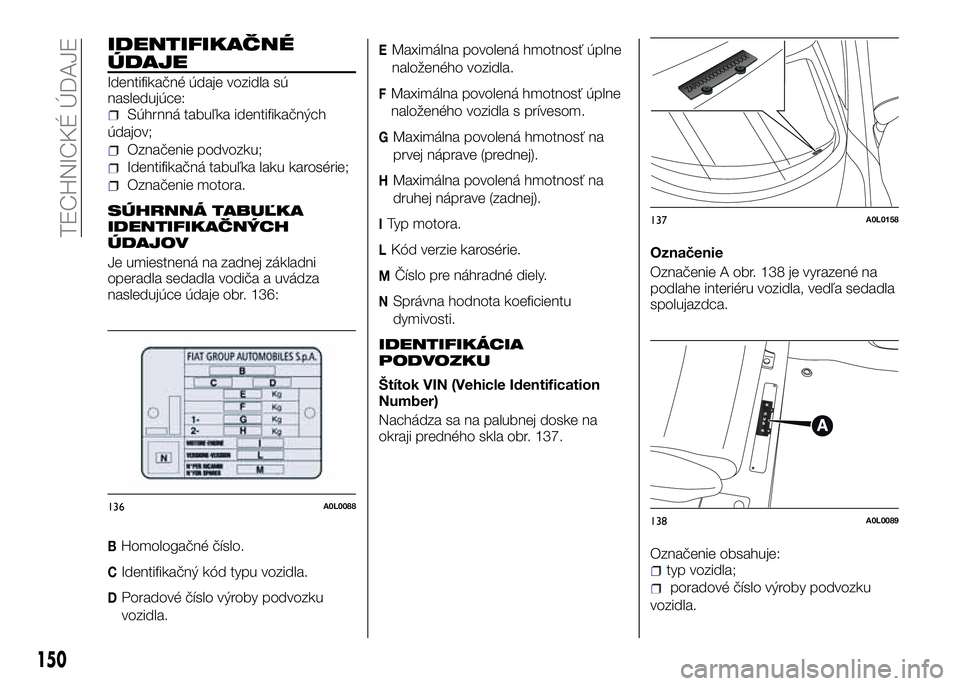

IDENTIFIKAČNÉ
ÚDAJE
Identifikačné údaje vozidla sú
nasledujúce:
Súhrnná tabuľka identifikačných
údajov;
Označenie podvozku;
Identifikačná tabuľka laku karosérie;
Označenie motora.
SÚHRNNÁ TABUĽKA
IDENTIFIKAČNÝCH
ÚDAJOV
Je umiestnená na zadnej základni
operadla sedadla vodiča a uvádza
nasledujúce údaje obr. 136:
BHomologačné číslo.
CIdentifikačný kód typu vozidla.
DPoradové číslo výroby podvozku
vozidla.
EMaximálna povolená hmotnosť úplne
naloženého vozidla.
FMaximálna povolená hmotnosť úplne
naloženého vozidla s prívesom.
GMaximálna povolená hmotnosť na
prvej náprave (prednej).
HMaximálna povolená hmotnosť na
druhej náprave (zadnej).
ITyp motora.
LKód verzie karosérie.
MČíslo pre náhradné diely.
NSprávna hodnota koeficientu
dymivosti.
IDENTIFIKÁCIA
PODVOZKU
Štítok VIN (Vehicle Identification
Number)
Nachádza sa na palubnej doske na
okraji predného skla obr. 137.Označenie
Označenie A obr. 138 je vyrazené na
podlahe interiéru vozidla, vedľa sedadla
spolujazdca.
Označenie obsahuje:
typ vozidla;
poradové číslo výroby podvozku
vozidla.
136A0L0088
137A0L0158
138A0L0089
150
TECHNICKÉ ÚDAJE

IDENTIFIKAČNÝ ŠTÍTOK
LAKU KAROSÉRIE
Je aplikovaný na spodnej strane
zadných dverí a obsahuje nasledovné
údaje obr. 139:
AVýrobca laku.
BNázov farby.
CKód farby.
DKód laku pre drobné opravy alebo
opätovné prelakovanie.
OZNAČENIE MOTORA
Je vyrazené na valcovom bloku
a uvádza poradové výrobné číslo.
139A0L0090
151

KÓD MOTORA - VERZIE KAROSÉRIE
Verzie Kód motora Verzie karosérie
1750 Turbo Benzín960A1000 960CXB1A 01
152
TECHNICKÉ ÚDAJE

MOTOR
VŠEOBECNÉ INFORMÁCIE 1750 Turbo Benzín
Kód typu960A1000
CyklusOttov
Počet a umiestnenie valcov 4 v rade
Priemer a zdvih piestov (mm) 83 x 80,5
Celkový zdvihový objem (cm³) 1742
Kompresný pomer 9,25 ± 0,25
Maximálny výkon (EHS) (kW)
177
(*)
Maximálny výkon (EHS) (HP) 240
- príslušný režim (otáčky/min) 6000
Maximálny krútiaci moment (EHS) (Nm)
350
(*)
Maximálny krútiaci moment (EHS) (kgm) 35,7
- príslušný režim (otáčky/min) 2100 ÷ 4000
Zapaľovacie sviečky NGK ILKAR7D6G
Palivo Bezolovnatý benzín 98 R.O.N. alebo 95 R.O.N. (Špecifikácia EN228)
(*) Dosiahnuté hodnoty pri používaní bezolovnatého benzínu s 98 R.O.N.
153

NAPÁJANIE
VerzieNapájanie
1750 Turbo Benzín140)Priame vstrekovanie s elektronickým riadením s turbo a intercooler
POZOR!
140)Úpravy alebo opravy palivového systému vykonávané nesprávnym spôsobom a bez toho, že by ste brali do úvahy technické vlastnosti
zariadenia, môžu spôsobiť poruchy prevádzky s rizikom vzniku požiaru.
154
TECHNICKÉ ÚDAJE

PREVOD
Verzie Zmena rýchlostného stupňa Spojka Pohon
1750 Turbo BenzínSekvenciálny, so 6 rýchlostnými
stupňami pri jazde dopredu plus
spiatočka, so systémom
elektronického riadenia
elektrohydraulického ovládaniaElektrohydraulický
mechanizmus s elektronickým
riadením s dvojitou spojkouZadný
155

BRZDY
Verzie Predné brzdy Zadné brzdy Parkovacia brzda
1750 Turbo BenzínKotúčové s automatickou
ventiláciouKotúčové s automatickou
ventiláciouOvládanie pomocou ručnej páky
ovládajúcej zadné brzdy
156
TECHNICKÉ ÚDAJE

ZAVESENIE
Verzie Predné Zadné
1750 Turbo BenzínViacnásobné trojuholníkové so stabilizačnou
tyčouZdokonalený systém McPherson
157
