Alfa Romeo 4C 2016 Návod na použitie a údržbu (in Slovakian)

RIADENIE
Verzie Priemer otáčania medzi chodníkmi (m) Typ
1750 Turbo Benzín11 Pastorkový hriadeľ hrebeňového riadenia
158
TECHNICKÉ ÚDAJE

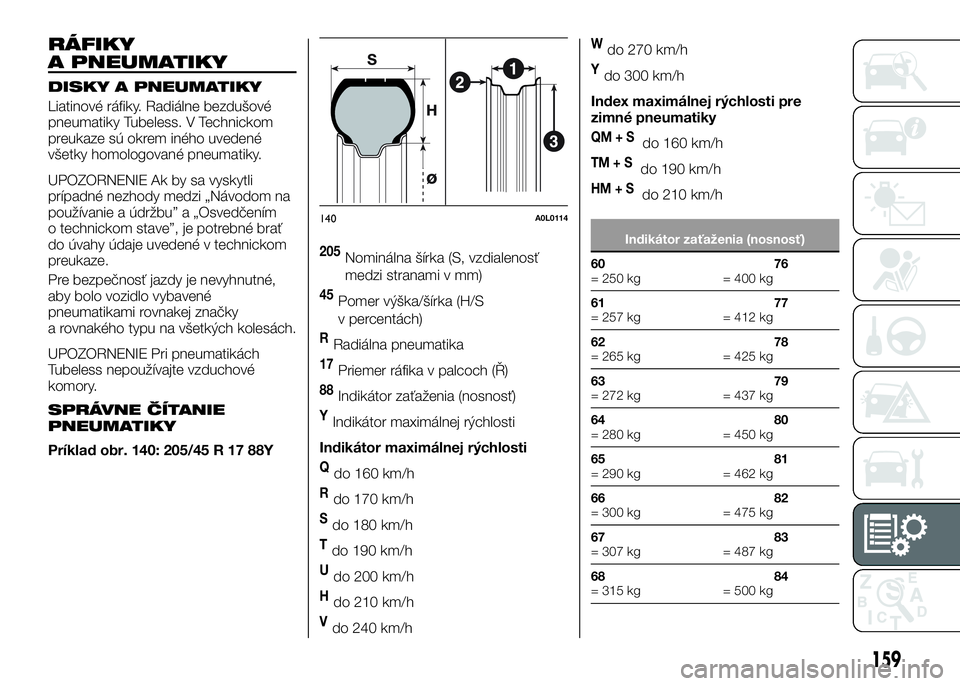

RÁFIKY
A PNEUMATIKY
DISKY A PNEUMATIKY
Liatinové ráfiky. Radiálne bezdušové
pneumatiky Tubeless. V Technickom
preukaze sú okrem iného uvedené
všetky homologované pneumatiky.
UPOZORNENIE Ak by sa vyskytli
prípadné nezhody medzi „Návodom na
používanie a údržbu” a „Osvedčením
o technickom stave”, je potrebné brať
do úvahy údaje uvedené v technickom
preukaze.
Pre bezpečnosť jazdy je nevyhnutné,
aby bolo vozidlo vybavené
pneumatikami rovnakej značky
a rovnakého typu na všetkých kolesách.
UPOZORNENIE Pri pneumatikách
Tubeless nepoužívajte vzduchové
komory.
SPRÁVNE ČÍTANIE
PNEUMATIKY
Príklad obr. 140: 205/45 R 17 88Y
205Nominálna šírka (S, vzdialenosť
medzi stranami v mm)
45Pomer výška/šírka (H/S
v percentách)
RRadiálna pneumatika
17Priemer ráfika v palcoch (Ř)
88Indikátor zaťaženia (nosnosť)
YIndikátor maximálnej rýchlosti
Indikátor maximálnej rýchlosti
Qdo 160 km/h
Rdo 170 km/h
Sdo 180 km/h
Tdo 190 km/h
Udo 200 km/h
Hdo 210 km/h
Vdo 240 km/h
Wdo 270 km/h
Ydo 300 km/h
Index maximálnej rýchlosti pre
zimné pneumatiky
QM+Sdo 160 km/h
TM+Sdo 190 km/h
HM+Sdo 210 km/h
Indikátor zaťaženia (nosnosť)
60
= 250 kg76
= 400 kg
61
= 257 kg77
= 412 kg
62
= 265 kg78
= 425 kg
63
= 272 kg79
= 437 kg
64
= 280 kg80
= 450 kg
65
= 290 kg81
= 462 kg
66
= 300 kg82
= 475 kg
67
= 307 kg83
= 487 kg
68
= 315 kg84
= 500 kg
140A0L0114
159

Indikátor zaťaženia (nosnosť)
69
= 325 kg85
= 515 kg
70
= 335 kg86
= 530 kg
71
= 345 kg87
= 545 kg
72
= 355 kg88
= 560 kg
73
= 365 kg89
= 580 kg
74
= 375 kg90
= 600 kg
75
= 387 kg91
= 615 kg
SPRÁVNE ČÍTANIE
RÁFIKA
Príklad obr. 140:7Jx17H2ET33
7šírka ráfika v palcoch (1).
Jprofil presahu (bočný výstupok, kam
dosadá päta pneumatiky) (2).
17priemer drážkovania v palcoch
(zodpovedá tomu na pneumatike,
ktorá má byť namontovaná) (3 = Ř).
H2tvar a počet „hump"(obvodový reliéf,
ktorý udržiava na mieste pätu
pneumatiky Tubeless na ráfiku).
ET 33kompenzácia kolesa (vzdialenosť
medzi plochou dosadania
disku/ráfika a strednou líniou
ráfika kolesa).
160
TECHNICKÉ ÚDAJE

DISKY A PNEUMATIKY VO VÝBAVE
141)
Disky Pneumatiky vo výbave Zimné pneumatiky
Predné pneumatiky7JX17 H2 ET 33 205/45 R17 88Y XL 205/45 R17 88Y XL M+S
7JX18 H2 ET 33 205/40 R18 86Y XL 205/40 R18 86Y XL M+S
Zadné pneumatiky8JX18 H2 ET 44 235/40 R18 95Y XL 235/40 R18 95Y XL M+S
8.5JX19 H2 ET 49 235/35 R19 91Y XL 235/35 R19 91Y XL M+S
Snehové reťaze so zmenšenými rozmermi, s maximálnym vystúpením nad profil pneumatiky 7 mm, sa dajú namontovať
výhradne na zadné pneumatiky 235/40 R18.
Na zadné pneumatiky 235/35 R19 sa snehové reťaze nedajú namontovať.
POZOR!
141)V prípade, že sa používajú zimné pneumatiky s indikátorom rýchlosti nižším ako je uvedený v Technickom preukaze, neprekračujte
maximálnu rýchlosť zodpovedajúcu indikátoru používanej rýchlosti.
161

TLAK NAHUSTENIA ZA STUDENA (bar)
Pneumatiky vo výbave Tlak nahustenia (bar)
Predné pneumatiky205/45 R17 88Y XL 1.8
205/40 R18 86Y XL 1.8
Zadné pneumatiky235/40 R18 95Y XL 2.0
235/35 R19 91Y XL 2.0
V prípade teplej pneumatiky musí byť hodnota tlaku o +0,3 baru vyššia v porovnaní s predpísanou hodnotou. Skontrolujte
správnu hodnotu aj na studenej pneumatike.
Pri zimných pneumatikách musí byť hodnota tlaku +0,2 baru vyššia v porovnaní s predpísanou hodnotou pre pneumatiky vo
výbave.
AK by ste museli vozidlo zdvihnúť, pozrite si odsek „Zdvihnutie vozidla" v kapitole „Núdzový stav".
162
TECHNICKÉ ÚDAJE

ROZMERY
Rozmery sú vyjadrené v mm a týkajú sa vozidla s pneumatikami dodanými s vozidlom. Uvádzaná výška sa vzťahuje na vyložené
vozidlo.
OBJEM BATOŽINOVÉHO PRIESTORUKapacita pri nezaťaženom vozidle (normy V.D.A.) = 110 dm
3
AB C D EFGH L
3990 864 2380 746 1184 1639 1868 1606 2090
V závislosti od rozmeru ráfikov sú možné malé rozdiely vzhľadom na uvedené hodnoty.
141A0L0119
163

VÝKONY
VerzieMaximálna rýchlosť
(km/h)Zrýchlenie z 0-100 km/h (sek.)
1750 Turbo Benzín258 4,5
164
TECHNICKÉ ÚDAJE

HMOTNOSTI
Verzie1750 Turbo Benzín
Pohotovostná hmotnosť (so všetkými
kvapalinami, nádrž paliva naplnená na 90 %
a bez zvláštneho vybavenia):920
Užitočná záťaž (*) vrátane vodiča:
(*)255
Maximálne povolené zaťaženia
(**)
– predná náprava:490
– zadná náprava:755
– celkom:1175
Prípojná hmotnosť (kg)
– brzdený príves:0
– nebrzdený príves:0
Maximálne zaťaženie na streche: 0
Maximálne zaťaženie na spojovacej guli (brzdený
príves):0
(*) V prítomnosti špeciálneho vybavenia sa vlastná hmotnosť vozidla zvyšuje a následne sa znižuje užitočná nosnosť vzhľadom na maximálne povolené zaťaženie.
(**) Záťaže, ktoré nesmiete prekračovať. Za ukladanie vecí v batožinovom priestore podľa maximálneho povoleného zaťaženia zodpovedá používateľ.
165

DOPĹŇANIE KVAPALÍN VOZIDLA
1750 Turbo Benzín
Predpísané pohonné hmoty /
Kvapaliny a originálne mazivá
litre kg
Palivová nádrž 40 -
Bezolovnatý benzín 95 R.O.N a viac
(Špecifikácia EN228)
vrátane rezervy 4 - 5 -
Chladič motora: 10,6 9,4Zmes demineralizovanej vody a kvapaliny
PARAFLU
UP
v pomere 50 %(*)
Olejová vaňa motora 5,4 4,6
SELENIA SPORT POWER
Olejová vaňa motora a filter 5,8 5,0
Prevodová skriňa/diferenciál: 1,88 1,6 TUTELA TRANSMISSION GEARTECH
Hydraulický systém aktivácie prevodovky 1,45 1,2 TUTELA CS SPEED
Obvod hydraulických bŕzd so systémom proti
zablokovaniu kolies ABS0,52 0,56 TUTELA TOP 4
Nádrž na kvapalinu do ostrekovača 1,9 1,7Zmes vody a kvapaliny TUTELA
PROFESSIONAL SC 35
(*) Pri obzvlášť náročných klimatických podmienkach sa odporúča zmes 60 % PARAFLUUPa 40 % demineralizovanej vody.
166
TECHNICKÉ ÚDAJE

KVAPALINY A MAZIVÁ
Motorový olej, ktorým je vybavené vaše vozidlo, bol vyvinutý a starostlivo skúšaný s cieľom splniť požiadavky programu plánovej
údržby. Nepretržité používanie odporúčaných mazív zaručuje indikované charakteristiky spotreby a emisií. Kvalita maziva je
rozhodujúca pre fungovanie a životnosť motora.
CHARAKTERISTIKY PRODUKTOV
PoužitieKvalitatívne vlastnosti kvapalín a mazív pre správne
fungovanie vozidlaOriginálne kvapaliny
a maziváInterval výmeny
Mazivo pre
benzínové motory
32)
Úplne syntetický olej stupeň SAE 5W-40 ACEA C3.
Označenie FIAT 9.55535-GH2.SELENIA SPORT POWER
Contractual Technical
Reference N° F052.H12Podľa programu
plánovanej údržby
167
