Alfa Romeo 4C 2020 Brugs- og vedligeholdelsesvejledning (in Danish)
Manufacturer: ALFA ROMEO, Model Year: 2020, Model line: 4C, Model: Alfa Romeo 4C 2020Pages: 156, PDF Size: 3.08 MB
Page 11 of 156
9

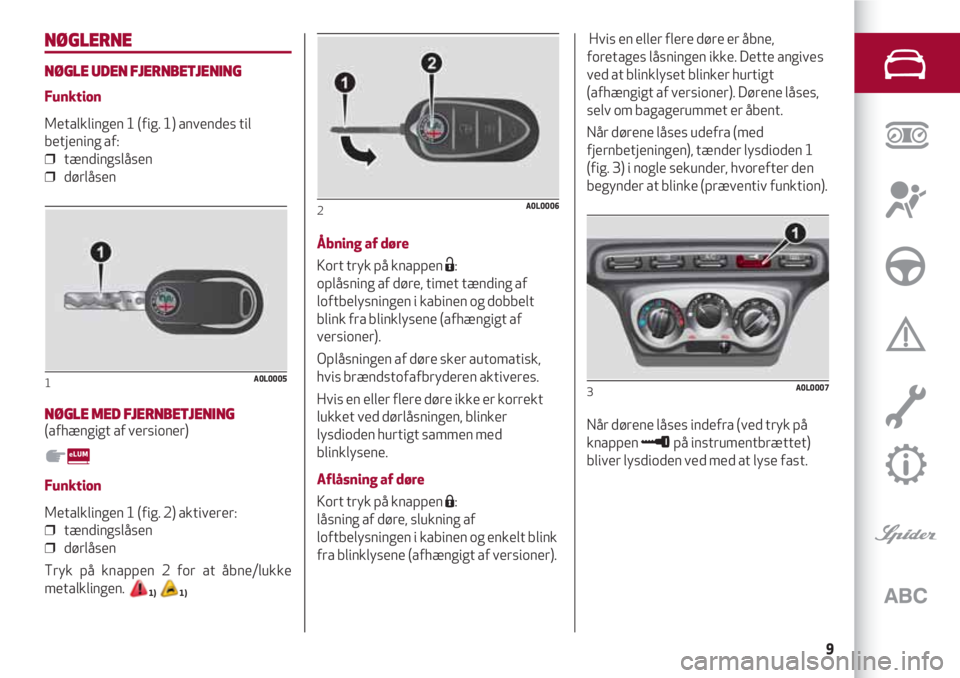

NØGLERNE
NØGLE UDEN FJERNBETJENING
Funktion
Metalklingen 1 (fig. 1) anvendes til
betjening af:
❒ tændingslåsen
❒ dørlåsen
NØGLE MED FJERNBETJENING(afhængigt af versioner)
Funktion
Metalklingen 1 (fig. 2) aktiverer:
❒ tændingslåsen
❒ dørlåsen
Tryk på knappen 2 for at åbne/lukke
metalklingen.
1) 1)
1A0L0005
Åbning af døre
Kort tryk på knappen Ë:
oplåsning af døre, timet tænding af
loftbelysningen i kabinen og dobbelt
blink fra blinklysene (afhængigt af
versioner).
Oplåsningen af døre sker automatisk,
hvis brændstofafbryderen aktiveres.
Hvis en eller flere døre ikke er korrekt
lukket ved dørlåsningen, blinker
lysdioden hurtigt sammen med
blinklysene.
Aflåsning af døre
Kort tryk på knappen Á:
låsning af døre, slukning af
loftbelysningen i kabinen og enkelt blink
fra blinklysene (afhængigt af versioner).
2A0L0006
Hvis en eller flere døre er åbne,
foretages låsningen ikke. Dette angives
ved at blinklyset blinker hurtigt
(afhængigt af versioner). Dørene låses,
selv om bagagerummet er åbent.
Når dørene låses udefra (med
fjernbetjeningen), tænder lysdioden 1
(fig. 3) i nogle sekunder, hvorefter den
begynder at blinke (præventiv funktion).
Når dørene låses indefra (ved tryk på
knappen ≈på instrumentbrættet)
bliver lysdioden ved med at lyse fast.
3A0L0007
Page 12 of 156
TÆNDINGSLÅS
Nøglen har tre stillinger, fig. 5:
❒ STOP: Motor standset, nøglen kan
trækkes ud, ratlåsen er aktiveret.
Dele af det elektriske udstyr
(fx autoradio, centrallås, alarm osv.) kan
dog benyttes.
❒ MAR: kørestilling.
Alt elektrisk udstyr kan benyttes.
❒ AVV: start af motor.
Tændingslåsen er udstyret med et
sikkerhedssystem, der bevirker, at
startmotoren ikke kan aktiveres igen, før
nøglen har været drejet tilbage på STOP.
2) 3)
5A0L0010
LÆR BILEN AT KENDE
10
UDSKIFTNING AF BATTERI I
FJERNBETJENING
Fremgangsmåde
1)
❒ Tryk på knappen 1 (fig. 4) for at åbne
metalklingen 2. Drej skruen 3 :med
en lille skruetrækker.
❒ Tag batteriholderen 4 ud, og udskift
batteriet 5 (husk at vende polerne
korrekt). Monter batteriholderen 4 i
nøglen, og lås den ved at dreje skruen 3 til
position Á.
4A0L0008
1)Tryk kun på knappen 2, når nøglen
befinder sig i sikker afstand fra kroppen,
specielt fra øjnene, og fra genstande
der kunne tage skade (f.eks. tøj). For at
undgå at andre, specielt børn, kan komme
til at trykke på knappen, må nøglen ikke
efterlades uden opsyn.
PAS PÅ
1)Brugte batterier er skadelige for
miljøet. De skal derfor kastes i særlige
indsamlingsbeholdere i
overensstemmelse med gældende
bestemmelser. Du kan også aflevere dem
til Alfa Romeos servicenet, som da vil
sørge for bortskaffelsen.
VIGTIGT
1)Kraftige stød kan beskadige de
elektroniske komponenter i nøglen.
Nøglen bør ikke udsættes for direkte
sollys, da dette kan skade de elektroniske
komponenter.
VIGTIGT
Page 13 of 156
11
RATLÅS
Tilkobling
Træk tændingsnøglen ud fra position
STOP, og drej rattet til det låses.
Frakobling 4) 5)
Bevæg rattet let fra side til side og drej
tændingsnøglen frem til position MAR.
2)Ved beskadigelse af tændingslåsen
(f.eks. tyveriforsøg), bør man lade
funktionen kontrollere hos Alfa Romeos
dedikerede servicenet, før kørslen
genoptages.
3)Tag altid nøglen med dig, når du stiger
ud af bilen for at undgå, at nogen
utilsigtet aktiverer
betjeningsanordningerne. Husk altid at
indkoble den elektriske
parkeringsbremse. Efterlad aldrig
børn i bilen uden opsyn.
4)Det er strengt forbudt at foretage
nogen form for eftermarkedsarbejder,
der medfører ændringer af styretøjet
eller ratakslen (f.eks. montering af ekstra
tyveribeskyttelse), da dette kan påvirke
systemets funktion og sikkerhed og
medføre bortfald af garantibeføjelser og
bevirke, at betingelserne for bilens
godkendelse ikke længere er opfyldt.
5)Træk aldrig tændingsnøglen ud,
når bilen er i bevægelse, da dette vil få
ratlåsen til at blokere styretøjet så snart
rattet drejes. Dette gælder altid, også
under slæbning af bilen.
PAS PÅ
ALFA ROMEO CODE
STARTSPÆRRE
Alfa Romeo Code-systemet forhindrer
ikke autoriseret brug af bilen og hindrer
start af motoren.
Funktion
Når nøglen drejes til position MAR inden
motoren startes, afgiver styreenheden
for Alfa Romeo CODE en
godkendelseskode til
motorstyreenheden for at ophæve
spærringen.
Afsendelsen af godkendelseskoden sker
kun, når Alfa Romeo CODE har godkendt
den kode, som overføres fra nøglen.
Ved at dreje nøglen til position STOP
deaktiverer Alfa Romeo CODE
motorstyreenhedens funktioner.
Hvis kontrollampen lyser op under
kørsel
❒ Hvis den digitale kontrollampe Y
lyser op på displayet under kørslen,
betyder det, at systemet gennemfører en
selvtest (fx på grund af et
spændingsfald).
❒ Hvis den digitale kontrollampe Y
fortsætter med at være tændt, skal du
kontakte Alfa Romeos dedikerede
servicenet.
ALARM
(afhængigt af versioner)
UDLØSNING AF ALARMEN
Alarmens udløsning angives ved et
akustisk og visuelt signal (blinklysene
blinker i nogle sekunder).
Funktionsmåden kan variere fra marked
til marked. Der vil dog altid være en
grænse for antallet af cyklusser af
lyd- og lyssignaler, hvorefter systemet
genoptager sin normale kontrolfunktion.
VIGTIGT! Den elektroniske alarm er
tilpasset af fabrikanten til gældende
love og bestemmelser i det land, hvor
bilen er solgt.
AKTIVERING AF ALARM
Træk tændingsnøglen ud fra stilling
STOP, og sørg for, at dørene og bagklap
er lukket. Ret derefter fjernbetjeningen
mod bilen, og tryk på og slip knappen Á.
På nogle versioner kan anlægget
udsende et visuelt signal og aktivere
dørlåsen.
Page 14 of 156

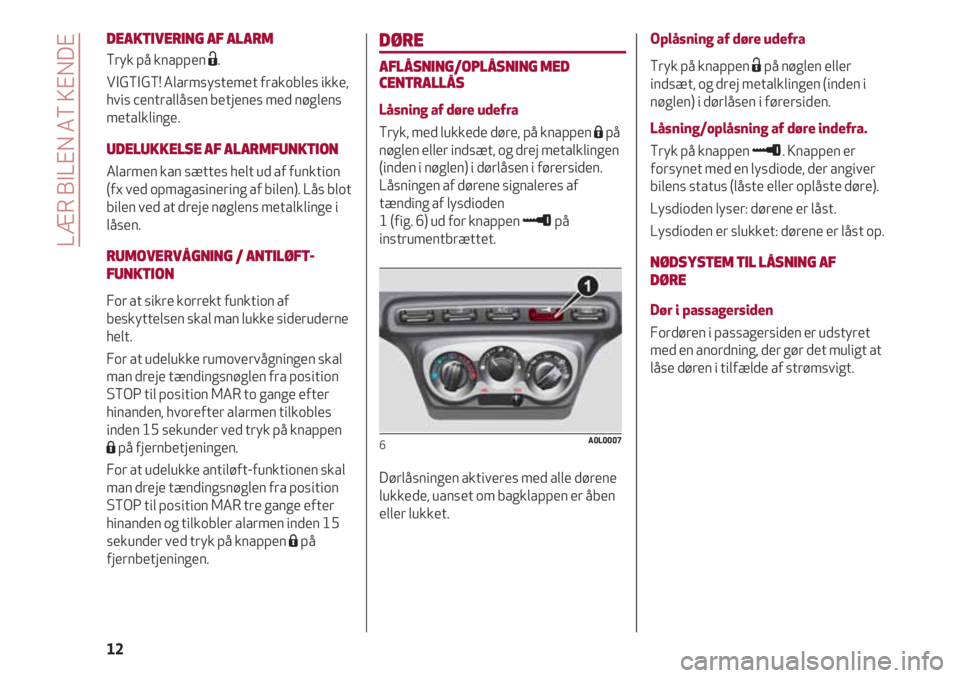

DØRE
AFLÅSNING/OPLÅSNING MED
CENTRALLÅS
Låsning af døre udefra
Tryk, med lukkede døre, på knappen Ápå
nøglen eller indsæt, og drej metalklingen
(inden i nøglen) i dørlåsen i førersiden.
Låsningen af dørene signaleres af
tænding af lysdioden
1 (fig. 6) ud for knappen ≈på
instrumentbrættet.
Dørlåsningen aktiveres med alle dørene
lukkede, uanset om bagklappen er åben
eller lukket.
6A0L0007
Oplåsning af døre udefra
Tryk på knappen Ëpå nøglen eller
indsæt, og drej metalklingen (inden i
nøglen) i dørlåsen i førersiden.
Låsning/oplåsning af døre indefra.
Tryk på knappen ≈. Knappen er
forsynet med en lysdiode, der angiver
bilens status (låste eller oplåste døre).
Lysdioden lyser: dørene er låst.
Lysdioden er slukket: dørene er låst op.
NØDSYSTEM TIL LÅSNING AF
DØRE
Dør i passagersiden
Fordøren i passagersiden er udstyret
med en anordning, der gør det muligt at
låse døren i tilfælde af strømsvigt.
LÆR BILEN AT KENDE
12
DEAKTIVERING AF ALARM
Tryk på knappen Ë.
VIGTIGT! Alarmsystemet frakobles ikke,
hvis centrallåsen betjenes med nøglens
metalklinge.
UDELUKKELSE AF ALARMFUNKTION
Alarmen kan sættes helt ud af funktion
(fx ved opmagasinering af bilen). Lås blot
bilen ved at dreje nøglens metalklinge i
låsen.
RUMOVERVÅGNING / ANTILØFT-
FUNKTION
For at sikre korrekt funktion af
beskyttelsen skal man lukke sideruderne
helt.
For at udelukke rumovervågningen skal
man dreje tændingsnøglen fra position
STOP til position MAR to gange efter
hinanden, hvorefter alarmen tilkobles
inden 15 sekunder ved tryk på knappen
Ápå fjernbetjeningen.
For at udelukke antiløft-funktionen skal
man dreje tændingsnøglen fra position
STOP til position MAR tre gange efter
hinanden og tilkobler alarmen inden 15
sekunder ved tryk på knappen Ápå
fjernbetjeningen.
Page 15 of 156
13

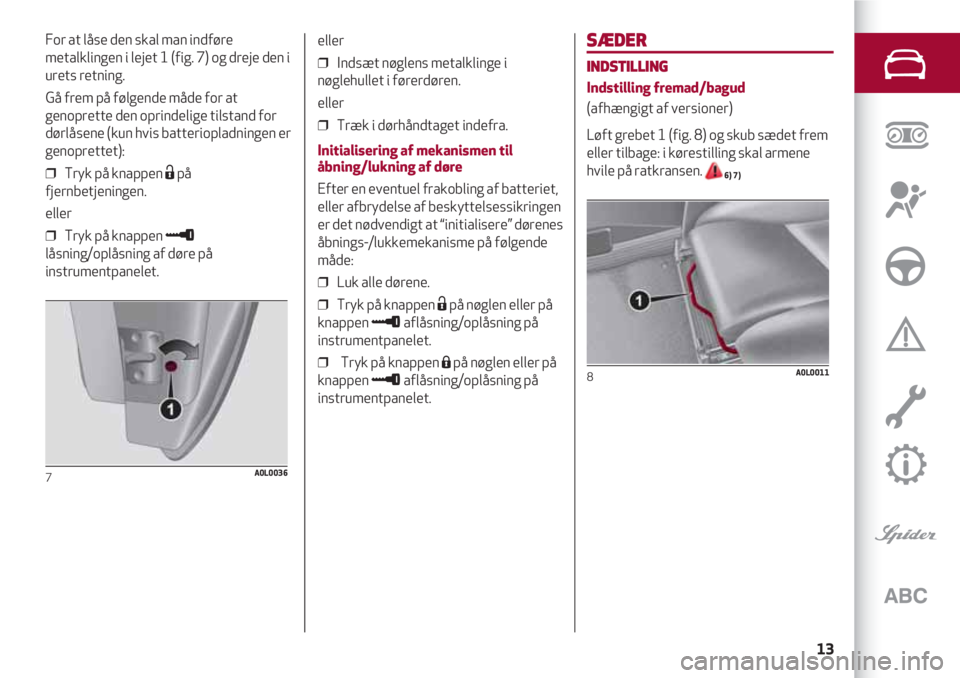

SÆDER
INDSTILLING
Indstilling fremad/bagud
(afhængigt af versioner)
Løft grebet 1 (fig. 8) og skub sædet frem
eller tilbage: i kørestilling skal armene
hvile på ratkransen.
6) 7)
8A0L0011
For at låse den skal man indføre
metalklingen i lejet 1 (fig. 7) og dreje den i
urets retning.
Gå frem på følgende måde for at
genoprette den oprindelige tilstand for
dørlåsene (kun hvis batteriopladningen er
genoprettet):
❒ Tryk på knappen Ëpå
fjernbetjeningen.
eller
❒ Tryk på knappen ≈
låsning/oplåsning af døre på
instrumentpanelet.
7A0L0036
eller
❒ Indsæt nøglens metalklinge i
nøglehullet i førerdøren.
eller
❒ Træk i dørhåndtaget indefra.
Initialisering af mekanismen til
åbning/lukning af døre
Efter en eventuel frakobling af batteriet,
eller afbrydelse af beskyttelsessikringen
er det nødvendigt at “initialisere” dørenes
åbnings-/lukkemekanisme på følgende
måde:
❒ Luk alle dørene.
❒ Tryk på knappen Ëpå nøglen eller på
knappen ≈aflåsning/oplåsning på
instrumentpanelet.
❒ Tryk på knappen Ápå nøglen eller på
knappen ≈aflåsning/oplåsning på
instrumentpanelet.
Page 16 of 156
RAT
Rattet kan indstilles til siderne samt op
og ned.
Rattet indstilles ved at løsne grebet 1
(fig. 10) og skubbe det fremad (position
A). Lås derefter grebet 1 ved at trække
det mod rattet (position B).
9) 10)
10A0L0012
LÆR BILEN AT KENDE
14
Indstilling af ryglænets hældning(afhængigt af versioner)
Løft grebet 2 (fig. 9) og indstil ryglænets
hældning.
For særlig tilpasning til sportskørsel kan
ryglænets hældning indstilles i 3
positioner.
6) 8) 2)
Højdeindstilling(afhængigt af versioner)
For bedst mulig kørestilling kan også
højden på sædet indstilles. Denne
indstilling kræver værkstedsudstyr.
Kontakt Alfa Romeos dedikerede
servicenet.
9A0L0117
6)Alle indstillinger skal foretages, mens
bilen holder stille.
7)Når indstillingsgrebet er sluppet, skal
man altid kontrollere, at sædet er korrekt
låst i glideskinnerne ved at forsøge at
rykke det frem og tilbage. Hvis sædet
ikke er låst, kan det uventet forskubbe
sig, så man mister herredømmet over
bilen.
8)Den maksimale beskyttelse opnås ved
at holde ryglænet i opret position, støtte
sig mod ryglænet og sørge for, at selen
ligget tæt til brystkasse og bækken.
PAS PÅ
2)Sædernes betræk er
modstandsdygtigt mod det slid, der
fremkommer ved normal brug af bilen.
Det er dog nødvendigt at undgå skadelige
og/eller langvarige gnidninger med
beklædningstilbehør såsom
metalspænder, beslag, fastgørelser af
velcro og lignende, idet disse med et højt
tryk på samme sted trykker på trådene og
herved vil kunne fremkalde brud på nogle
af trådene med en heraf følgende
beskadigelse af betrækket.
BEMÆRK
A
B
Page 17 of 156
15

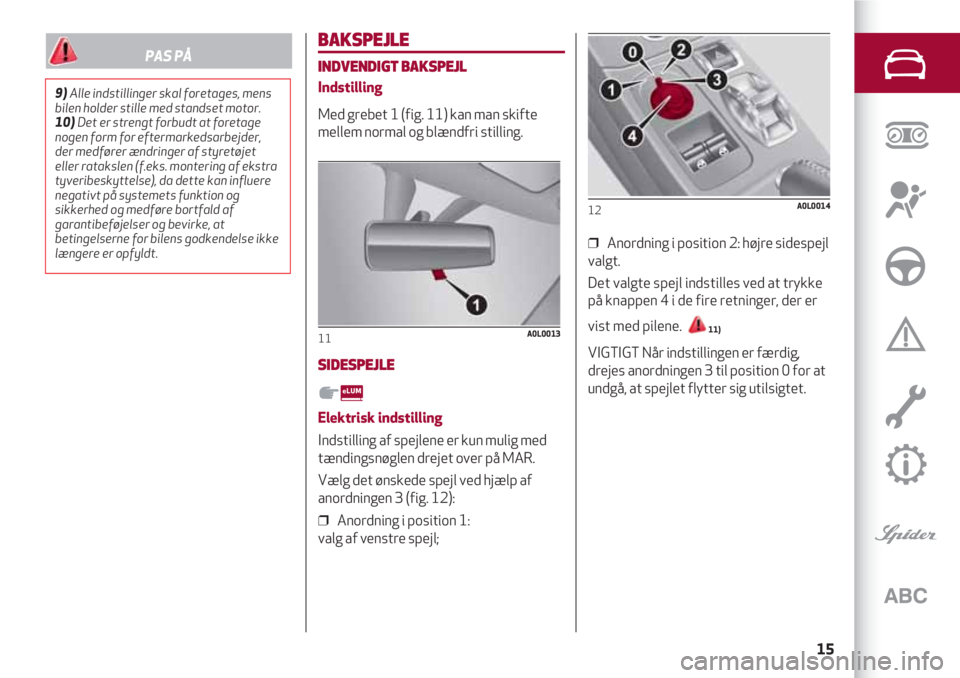

BAKSPEJLE
INDVENDIGT BAKSPEJL
Indstilling
Med grebet 1 (fig. 11) kan man skifte
mellem normal og blændfri stilling.
SIDESPEJLE
Elektrisk indstilling
Indstilling af spejlene er kun mulig med
tændingsnøglen drejet over på MAR.
Vælg det ønskede spejl ved hjælp af
anordningen 3 (fig. 12):
❒ Anordning i position 1:
valg af venstre spejl;
11A0L0013
❒ Anordning i position 2: højre sidespejl
valgt.
Det valgte spejl indstilles ved at trykke
på knappen 4 i de fire retninger, der er
vist med pilene.
11)
VIGTIGT Når indstillingen er færdig,
drejes anordningen 3 til position 0 for at
undgå, at spejlet flytter sig utilsigtet.
12A0L0014
9)Alle indstillinger skal foretages, mens
bilen holder stille med standset motor.
10)Det er strengt forbudt at foretage
nogen form for eftermarkedsarbejder,
der medfører ændringer af styretøjet
eller ratakslen (f.eks. montering af ekstra
tyveribeskyttelse), da dette kan influere
negativt på systemets funktion og
sikkerhed og medføre bortfald af
garantibeføjelser og bevirke, at
betingelserne for bilens godkendelse ikke
længere er opfyldt.
PAS PÅ
Page 18 of 156

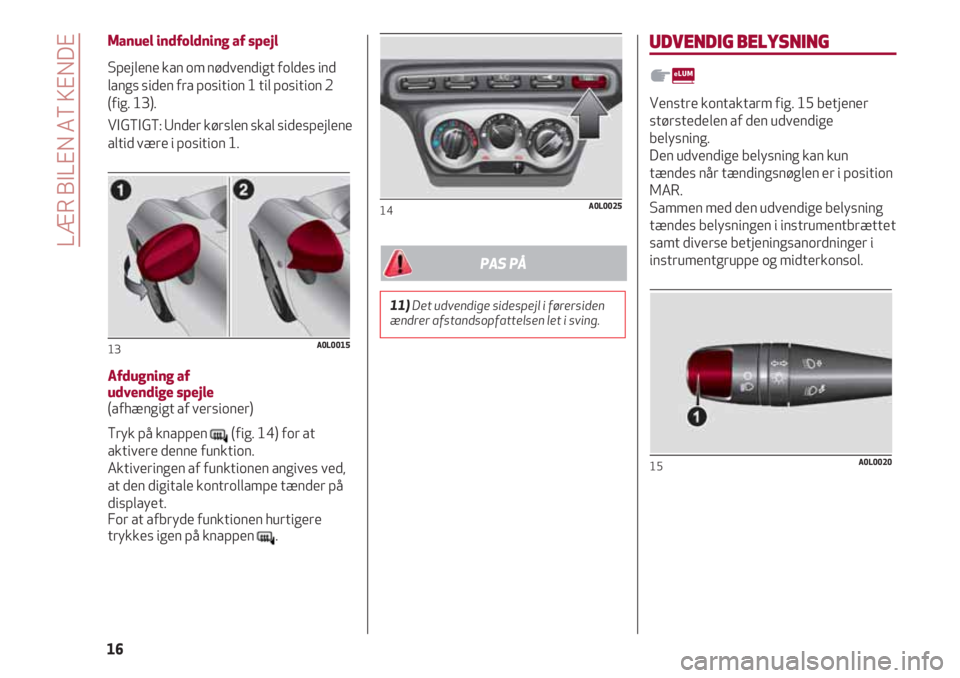

Manuel indfoldning af spejl
Spejlene kan om nødvendigt foldes ind
langs siden fra position 1 til position 2
(fig. 13).
VIGTIGT: Under kørslen skal sidespejlene
altid være i position 1.
Afdugning af
udvendige spejle
(afhængigt af versioner)
Tryk på knappen (fig. 14) for at
aktivere denne funktion.
Aktiveringen af funktionen angives ved,
at den digitale kontrollampe tænder på
displayet.
For at afbryde funktionen hurtigere
trykkes igen på knappen .
13A0L0015
14A0L0025
UDVENDIG BELYSNING
Venstre kontaktarm fig. 15 betjener
størstedelen af den udvendige
belysning.
Den udvendige belysning kan kun
tændes når tændingsnøglen er i position
MAR.
Sammen med den udvendige belysning
tændes belysningen i instrumentbrættet
samt diverse betjeningsanordninger i
instrumentgruppe og midterkonsol.
15A0L0020
LÆR BILEN AT KENDE
16
11)Det udvendige sidespejl i førersiden
ændrer afstandsopfattelsen let i sving.
PAS PÅ
Page 19 of 156
17

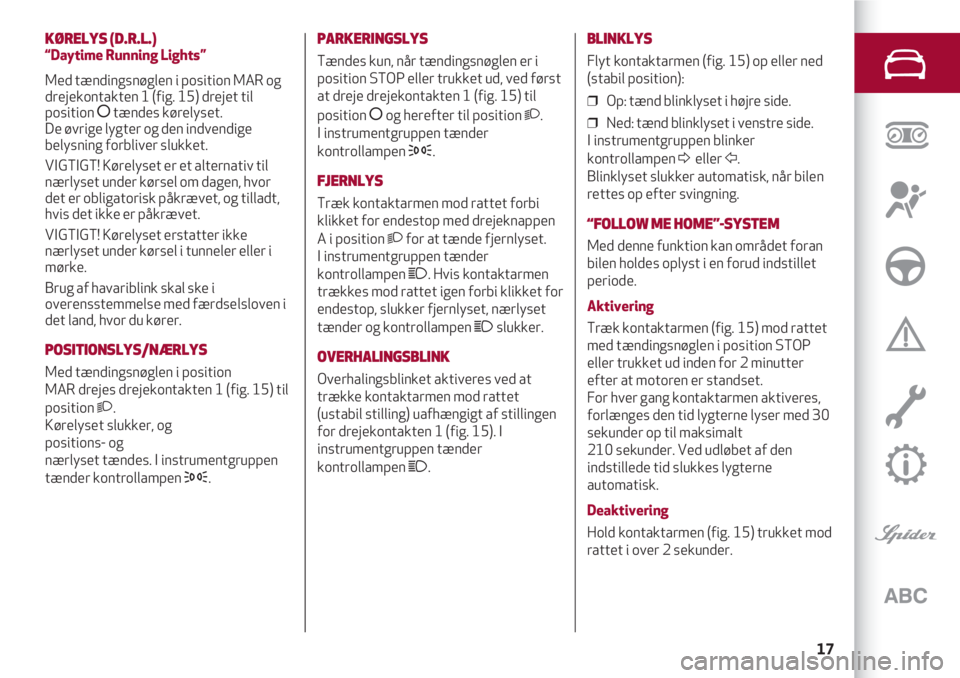

KØRELYS (D.R.L.)
“Daytime Running Lights”
Med tændingsnøglen i position MAR og
drejekontakten 1 (fig. 15) drejet til
position
åtændes kørelyset.
De øvrige lygter og den indvendige
belysning forbliver slukket.
VIGTIGT! Kørelyset er et alternativ til
nærlyset under kørsel om dagen, hvor
det er obligatorisk påkrævet, og tilladt,
hvis det ikke er påkrævet.
VIGTIGT! Kørelyset erstatter ikke
nærlyset under kørsel i tunneler eller i
mørke.
Brug af havariblink skal ske i
overensstemmelse med færdselsloven i
det land, hvor du kører.
POSITIONSLYS/NÆRLYS
Med tændingsnøglen i position
MAR drejes drejekontakten 1 (fig. 15) til
position 2.
Kørelyset slukker, og
positions- og
nærlyset tændes. I instrumentgruppen
tænder kontrollampen 3.
PARKERINGSLYS
Tændes kun, når tændingsnøglen er i
position STOP eller trukket ud, ved først
at dreje drejekontakten 1 (fig. 15) til
position
åog herefter til position 2.
I instrumentgruppen tænder
kontrollampen 3.
FJERNLYS
Træk kontaktarmen mod rattet forbi
klikket for endestop med drejeknappen
A i position 2for at tænde fjernlyset.
I instrumentgruppen tænder
kontrollampen 1. Hvis kontaktarmen
trækkes mod rattet igen forbi klikket for
endestop, slukker fjernlyset, nærlyset
tænder og kontrollampen 1slukker.
OVERHALINGSBLINK
Overhalingsblinket aktiveres ved at
trække kontaktarmen mod rattet
(ustabil stilling) uafhængigt af stillingen
for drejekontakten 1 (fig. 15). I
instrumentgruppen tænder
kontrollampen 1.
BLINKLYS
Flyt kontaktarmen (fig. 15) op eller ned
(stabil position):
❒ Op: tænd blinklyset i højre side.
❒ Ned: tænd blinklyset i venstre side.
I instrumentgruppen blinker
kontrollampen Deller F.
Blinklyset slukker automatisk, når bilen
rettes op efter svingning.
“FOLLOW ME HOME”-SYSTEM
Med denne funktion kan området foran
bilen holdes oplyst i en forud indstillet
periode.
Aktivering
Træk kontaktarmen (fig. 15) mod rattet
med tændingsnøglen i position STOP
eller trukket ud inden for 2 minutter
efter at motoren er standset.
For hver gang kontaktarmen aktiveres,
forlænges den tid lygterne lyser med 30
sekunder op til maksimalt
210 sekunder. Ved udløbet af den
indstillede tid slukkes lygterne
automatisk.
Deaktivering
Hold kontaktarmen (fig. 15) trukket mod
rattet i over 2 sekunder.
Page 20 of 156

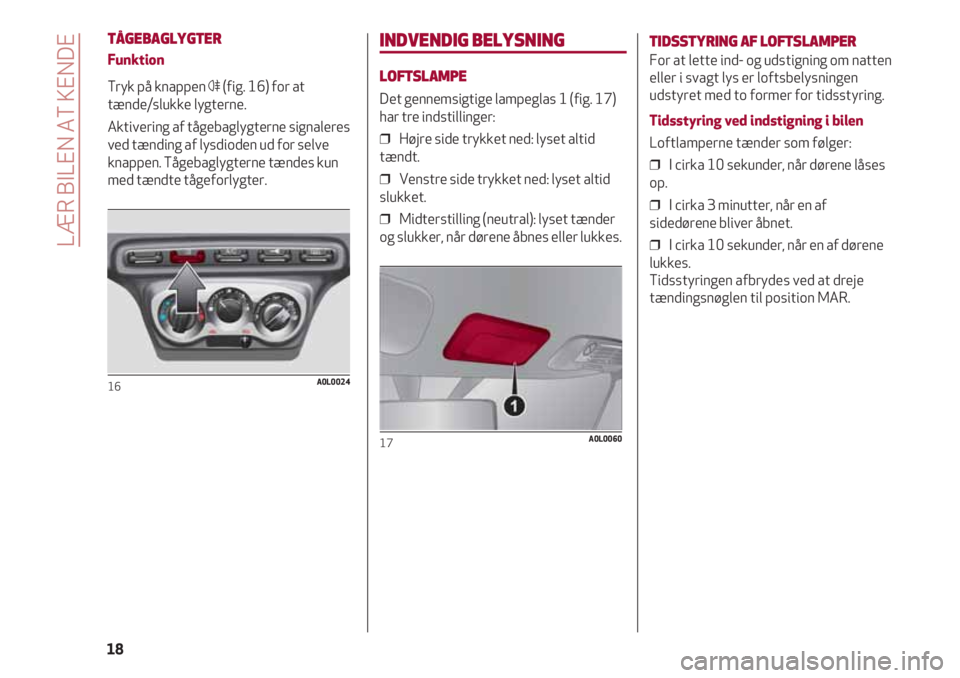

TÅGEBAGLYGTER
Funktion
Tryk på knappen 4(fig. 16) for at
tænde/slukke lygterne.
Aktivering af tågebaglygterne signaleres
ved tænding af lysdioden ud for selve
knappen. Tågebaglygterne tændes kun
med tændte tågeforlygter.
16A0L0024
INDVENDIG BELYSNING
LOFTSLAMPE
Det gennemsigtige lampeglas 1 (fig. 17)
har tre indstillinger:
❒ Højre side trykket ned: lyset altid
tændt.
❒ Venstre side trykket ned: lyset altid
slukket.
❒ Midterstilling (neutral): lyset tænder
og slukker, når dørene åbnes eller lukkes.
17A0L0060
TIDSSTYRING AF LOFTSLAMPER
For at lette ind- og udstigning om natten
eller i svagt lys er loftsbelysningen
udstyret med to former for tidsstyring.
Tidsstyring ved indstigning i bilen
Loftlamperne tænder som følger:
❒ I cirka 10 sekunder, når dørene låses
op.
❒ I cirka 3 minutter, når en af
sidedørene bliver åbnet.
❒ I cirka 10 sekunder, når en af dørene
lukkes.
Tidsstyringen afbrydes ved at dreje
tændingsnøglen til position MAR.
LÆR BILEN AT KENDE
18
