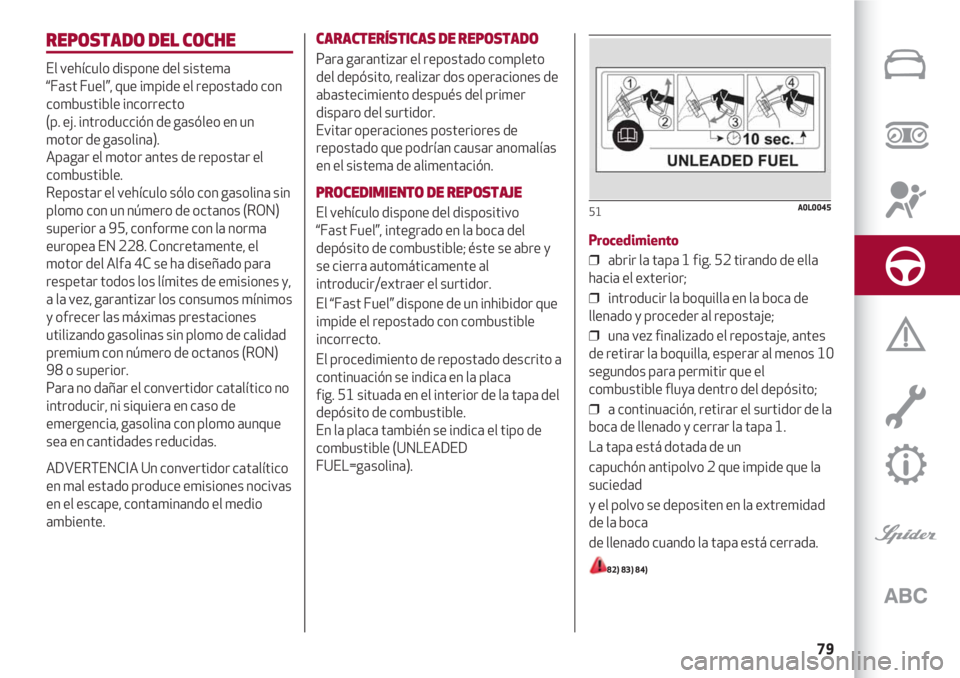

REPOSTADO DEL COCHE
El vehículo dispone del sistema
“Fast Fuel”, que impide el repostado con
combustible incorrecto
(p. ej. introducción de gasóleo en un
motor de gasolina).
Apagar el motor antes de repostar el
combustible.
Repostar el vehículo sólo con gasolina sin
plomo con un número de octanos (RON)
superior a 95, conforme con la norma
europea EN 228. Concretamente, el
motor del Alfa 4C se ha diseñado para
respetar todos los límites de emisiones y,
a la vez, garantizar los consumos mínimos
y ofrecer las máximas prestaciones
utilizando gasolinas sin plomo de calidad
premium con número de octanos (RON)
98 o superior.
Para no dañar el convertidor catalítico no
introducir, ni siquiera en caso de
emergencia, gasolina con plomo aunque
sea en cantidades reducidas.
ADVERTENCIA Un convertidor catalítico
en mal estado produce emisiones nocivas
en el escape, contaminando el medio
ambiente.
CARACTERÍSTICAS DE REPOSTADO
Para garantizar el repostado completo
del depósito, realizar dos operaciones de
abastecimiento después del primer
disparo del surtidor.
Evitar operaciones posteriores de
repostado que podrían causar anomalías
en el sistema de alimentación.
PROCEDIMIENTO DE REPOSTAJE
El vehículo dispone del dispositivo
“Fast Fuel”, integrado en la boca del
depósito de combustible; éste se abre y
se cierra automáticamente al
introducir/extraer el surtidor.
El “Fast Fuel” dispone de un inhibidor que
impide el repostado con combustible
incorrecto.
El procedimiento de repostado descrito a
continuación se indica en la placa
fig. 51 situada en el interior de la tapa del
depósito de combustible.
En la placa también se indica el tipo de
combustible (UNLEADED
FUEL=gasolina).
Procedimiento
❒ abrir la tapa 1 fig. 52 tirando de ella
hacia el exterior;
❒ introducir la boquilla en la boca de
llenado y proceder al repostaje;
❒ una vez finalizado el repostaje, antes
de retirar la boquilla, esperar al menos 10
segundos para permitir que el
combustible fluya dentro del depósito;
❒ a continuación, retirar el surtidor de la
boca de llenado y cerrar la tapa 1.
La tapa está dotada de un
capuchón antipolvo 2 que impide que la
suciedad
y el polvo se depositen en la extremidad
de la boca
de llenado cuando la tapa está cerrada.
82) 83) 84)
51A0L0045

ARRANQUE Y CONDUCCIÓN
80

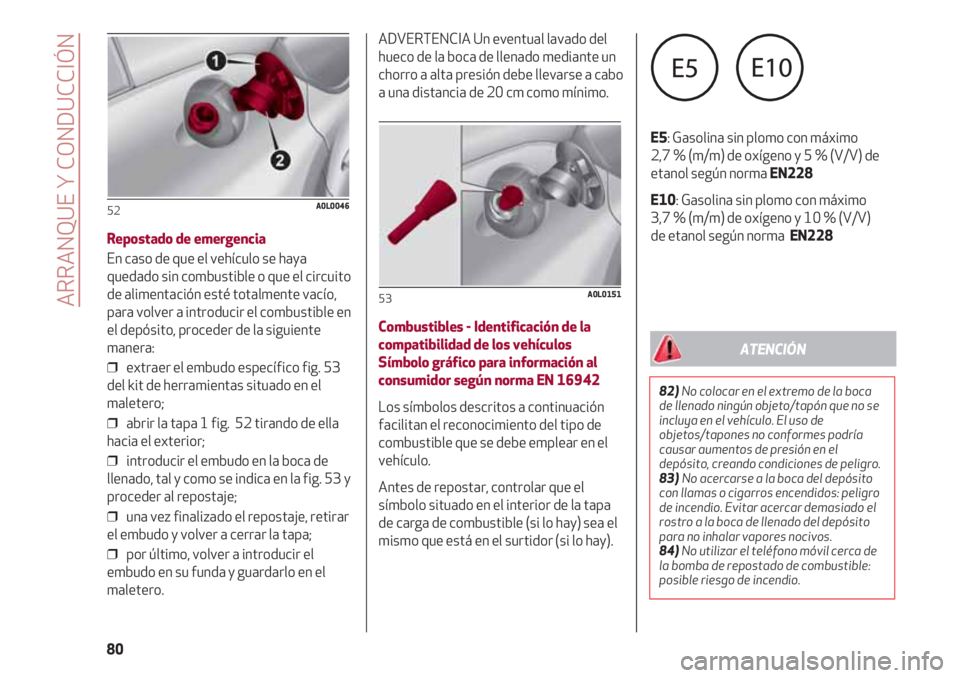

Repostado de emergencia
En caso de que el vehículo se haya
quedado sin combustible o que el circuito
de alimentación esté totalmente vacío,
para volver a introducir el combustible en
el depósito, proceder de la siguiente
manera:
❒ extraer el embudo específico fig. 53
del kit de herramientas situado en el
maletero;
❒ abrir la tapa 1 fig. 52 tirando de ella
hacia el exterior;
❒ introducir el embudo en la boca de
llenado, tal y como se indica en la fig. 53 y
proceder al repostaje;
❒ una vez finalizado el repostaje, retirar
el embudo y volver a cerrar la tapa;
❒ por último, volver a introducir el
embudo en su funda y guardarlo en el
maletero.
52A0L0046
ADVERTENCIA Un eventual lavado del
hueco de la boca de llenado mediante un
chorro a alta presión debe llevarse a cabo
a una distancia de 20 cm como mínimo.
Combustibles - Identificación de la
compatibilidad de los vehículos
Símbolo gráfico para información al
consumidor según norma EN 16942
Los símbolos descritos a continuación
facilitan el reconocimiento del tipo de
combustible que se debe emplear en el
vehículo.
Antes de repostar, controlar que el
símbolo situado en el interior de la tapa
de carga de combustible (si lo hay) sea el
mismo que está en el surtidor (si lo hay).
53A0L0151
82)No colocar en el extremo de la boca
de llenado ningún objeto/tapón que no se
incluya en el vehículo. El uso de
objetos/tapones no conformes podría
causar aumentos de presión en el
depósito, creando condiciones de peligro.
83) No acercarse a la boca del depósito
con llamas o cigarros encendidos: peligro
de incendio. Evitar acercar demasiado el
rostro a la boca de llenado del depósito
para no inhalar vapores nocivos.
84)No utilizar el teléfono móvil cerca de
la bomba de repostado de combustible:
posible riesgo de incendio.
ATENCIÓN
E5: Gasolina sin plomo con máximo
2,7 % (m/m) de oxígeno y 5 % (V/V) de
etanol según norma EN228
E10: Gasolina sin plomo con máximo
3,7 % (m/m) de oxígeno y 10 % (V/V)
de etanol según norma EN228

EN CASO DE EMERGENCIA
LUCES DE EMERGENCIA .................................................................................... 82
SUSTITUCIÓN DE UNA LÁMPARA ................................................................ 82
SUSTITUCIÓN DE UNA LÁMPARA EXTERIOR......................................... 84
SUSTITUCIÓN DE FUSIBLES ............................................................................ 87
SUSTITUCIÓN DE UNA RUEDA ....................................................................... 90
KIT “Fix&Go Automatic”......................................................................................... 94
ARRANQUE DE EMERGENCIA .......................................................................... 97
SISTEMA DE BLOQUEO DEL COMBUSTIBLE ......................................... 98
REMOLQUE DEL VEHÍCULO .............................................................................. 99
¿Un neumático pinchado o una lámpara apagada?
Puede ocurrir que cualquier problema incomode nuestro viaje.
Las páginas dedicadas a las emergencias pueden ser de ayuda para
afrontar con autonomía y tranquilidad situaciones críticas.
En situaciones de emergencia, le recomendamos llamar al número
verde que encuentra en el Certificado de Garantía. Además, puede
recurrir al número verde universal, nacional o internacional,
para encontrar la Red de Asistencia Alfa Romeo más cercana.

EN CASO DE EMERGENCIA
82

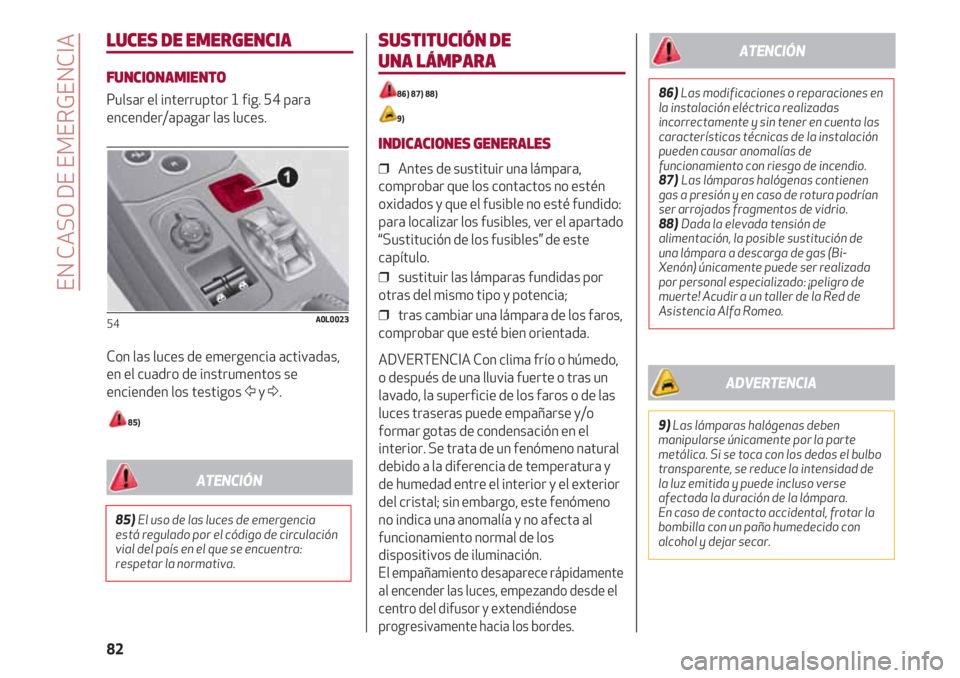

LUCES DE EMERGENCIA
FUNCIONAMIENTO
Pulsar el interruptor 1 fig. 54 para
encender/apagar las luces.
Con las luces de emergencia activadas,
en el cuadro de instrumentos se
encienden los testigos Ÿy Δ.
85)
54A0L0023
SUSTITUCIÓN DE
UNA LÁMPARA
86) 87) 88)
9)
INDICACIONES GENERALES
❒ Antes de sustituir una lámpara,
comprobar que los contactos no estén
oxidados y que el fusible no esté fundido:
para localizar los fusibles, ver el apartado
“Sustitución de los fusibles” de este
capítulo.
❒ sustituir las lámparas fundidas por
otras del mismo tipo y potencia;
❒ tras cambiar una lámpara de los faros,
comprobar que esté bien orientada.
ADVERTENCIA Con clima frío o húmedo,
o después de una lluvia fuerte o tras un
lavado, la superficie de los faros o de las
luces traseras puede empañarse y/o
formar gotas de condensación en el
interior. Se trata de un fenómeno natural
debido a la diferencia de temperatura y
de humedad entre el interior y el exterior
del cristal; sin embargo, este fenómeno
no indica una anomalía y no afecta al
funcionamiento normal de los
dispositivos de iluminación.
El empañamiento desaparece rápidamente
al encender las luces, empezando desde el
centro del difusor y extendiéndose
progresivamente hacia los bordes.
85)El uso de las luces de emergencia
está regulado por el código de circulación
vial del país en el que se encuentra:
respetar la normativa.
ATENCIÓN
86)Las modificaciones o reparaciones en
la instalación eléctrica realizadas
incorrectamente y sin tener en cuenta las
características técnicas de la instalación
pueden causar anomalías de
funcionamiento con riesgo de incendio.
87) Las lámparas halógenas contienen
gas a presión y en caso de rotura podrían
ser arrojados fragmentos de vidrio.
88) Dada la elevada tensión de
alimentación, la posible sustitución de
una lámpara a descarga de gas (Bi-
Xenón) únicamente puede ser realizada
por personal especializado: ¡peligro de
muerte! Acudir a un taller de la Red de
Asistencia Alfa Romeo.
ATENCIÓN
9)Las lámparas halógenas deben
manipularse únicamente por la parte
metálica. Si se toca con los dedos el bulbo
transparente, se reduce la intensidad de
la luz emitida y puede incluso verse
afectada la duración de la lámpara.
En caso de contacto accidental, frotar la
bombilla con un paño humedecido con
alcohol y dejar secar.
ADVERTENCIA

83

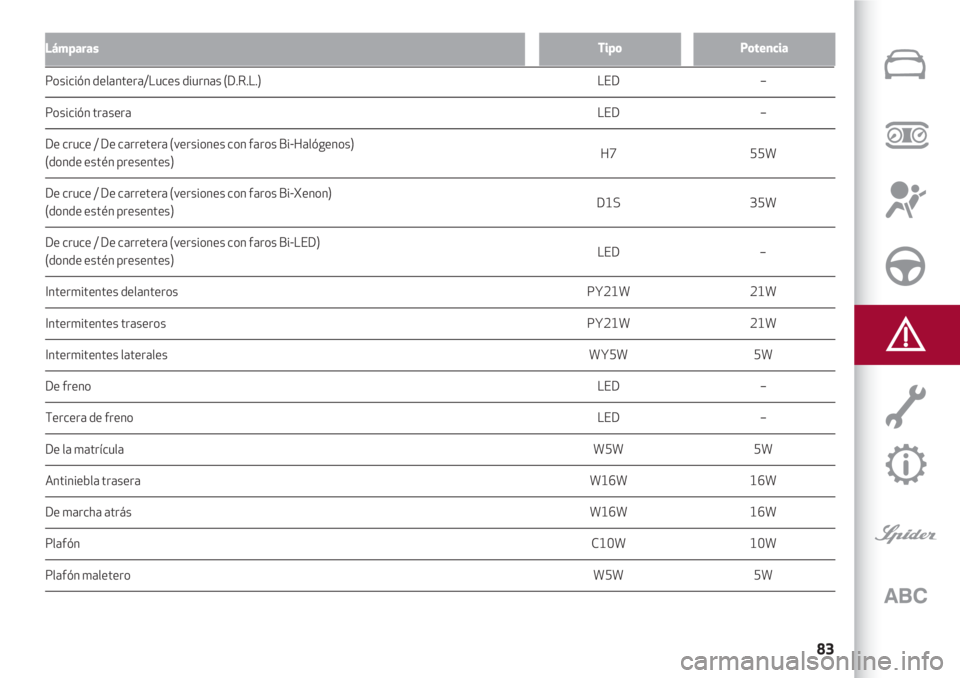

LámparasPotenciaTipo
Posición delantera/Luces diurnas (D.R.L.) LED –
Posición trasera LED –
De cruce / De carretera (versiones con faros Bi-Halógenos)
H7 55W
(donde estén presentes)
De cruce / De carretera (versiones con faros Bi-Xenon)
D1S 35W
(donde estén presentes)
De cruce / De carretera (versiones con faros Bi-LED)
LED –
(donde estén presentes)
Intermitentes delanteros PY21W 21W
Intermitentes traseros PY21W 21W
Intermitentes laterales WY5W 5W
De freno LED –
Tercera de freno LED –
De la matrícula W5W 5W
Antiniebla trasera W16W 16W
De marcha atrás W16W 16W
Plafón C10W 10W
Plafón maletero W5W 5W

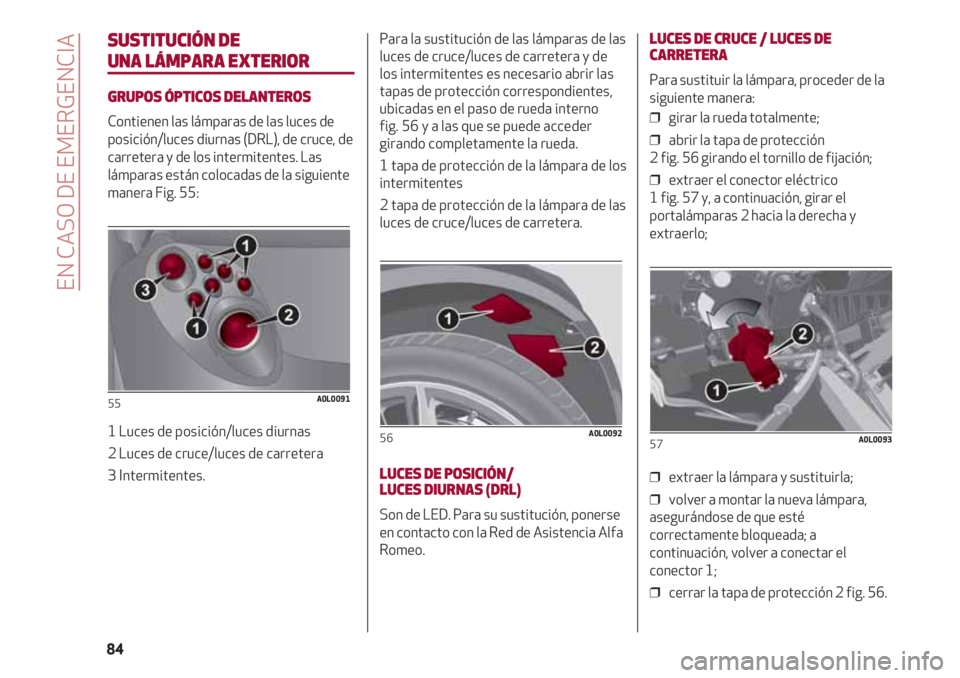

SUSTITUCIÓN DE
UNA LÁMPARA EXTERIOR
GRUPOS ÓPTICOS DELANTEROS
Contienen las lámparas de las luces de
posición/luces diurnas (DRL), de cruce, de
carretera y de los intermitentes. Las
lámparas están colocadas de la siguiente
manera Fig. 55:
1 Luces de posición/luces diurnas
2 Luces de cruce/luces de carretera
3 Intermitentes.
55A0L0091
Para la sustitución de las lámparas de las
luces de cruce/luces de carretera y de
los intermitentes es necesario abrir las
tapas de protección correspondientes,
ubicadas en el paso de rueda interno
fig. 56 y a las que se puede acceder
girando completamente la rueda.
1 tapa de protección de la lámpara de los
intermitentes
2 tapa de protección de la lámpara de las
luces de cruce/luces de carretera.
LUCES DE POSICIÓN/
LUCES DIURNAS (DRL)
Son de LED. Para su sustitución, ponerse
en contacto con la Red de Asistencia Alfa
Romeo.
56A0L0092
LUCES DE CRUCE / LUCES DE
CARRETERA
Para sustituir la lámpara, proceder de la
siguiente manera:
❒ girar la rueda totalmente;
❒ abrir la tapa de protección
2 fig. 56 girando el tornillo de fijación;
❒ extraer el conector eléctrico
1 fig. 57 y, a continuación, girar el
portalámparas 2 hacia la derecha y
extraerlo;
❒ extraer la lámpara y sustituirla;
❒ volver a montar la nueva lámpara,
asegurándose de que esté
correctamente bloqueada; a
continuación, volver a conectar el
conector 1;
❒ cerrar la tapa de protección 2 fig. 56.
57A0L0093
EN CASO DE EMERGENCIA
84

85
INTERMITENTES
Delanteras
Para sustituir la lámpara, proceder de la
siguiente manera:
❒ girar la rueda totalmente;
❒ abrir la tapa de protección
1 fig. 56 girando el tornillo de fijación;
❒ extraer el conector eléctrico
1 fig. 58 y, a continuación, girar el
portalámparas 2 hacia la derecha y
extraerlo;
❒ extraer la lámpara y sustituirla;
❒ volver a montar la nueva lámpara,
asegurándose de que esté
correctamente bloqueada; a
continuación, volver a conectar el
conector 1;
❒ cerrar la tapa de protección 1 fig. 56.
58A0L0094
Laterales
Para sustituir la lámpara, proceder de la
siguiente manera:
❒ mover el protector trasparente
1 fig. 59 en el punto indicado para
comprimir la ballestilla de retención,
❒ extraer a continuación el grupo; girar
hacia la izquierda el portalámparas 2,
extraer la lámpara y sustituirla;
❒ montar el portalámparas 2 en el
protector transparente girándolo hacia la
derecha;
❒ volver a montar el grupo
asegurándose de oír el “clic” de bloqueo
de la ballestilla interna.
59A0L0095
GRUPOS ÓPTICOS TRASEROS
Contienen las lámparas de los
intermitentes, de las luces de posición y
de freno.
INTERMITENTES

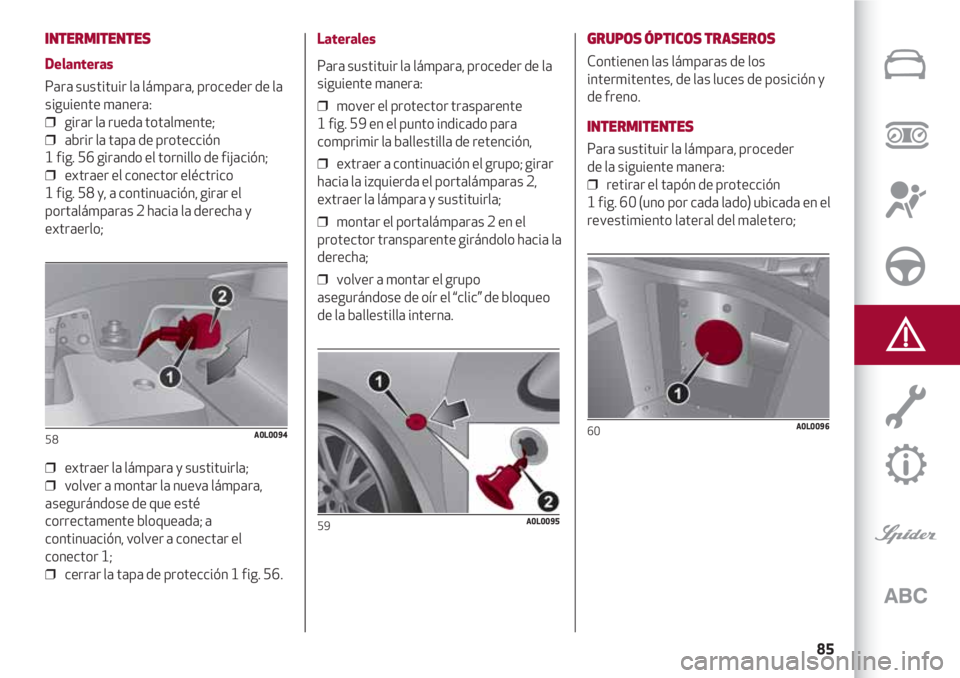

Para sustituir la lámpara, proceder
de la siguiente manera:
❒ retirar el tapón de protección
1 fig. 60 (uno por cada lado) ubicada en el
revestimiento lateral del maletero;
60A0L0096

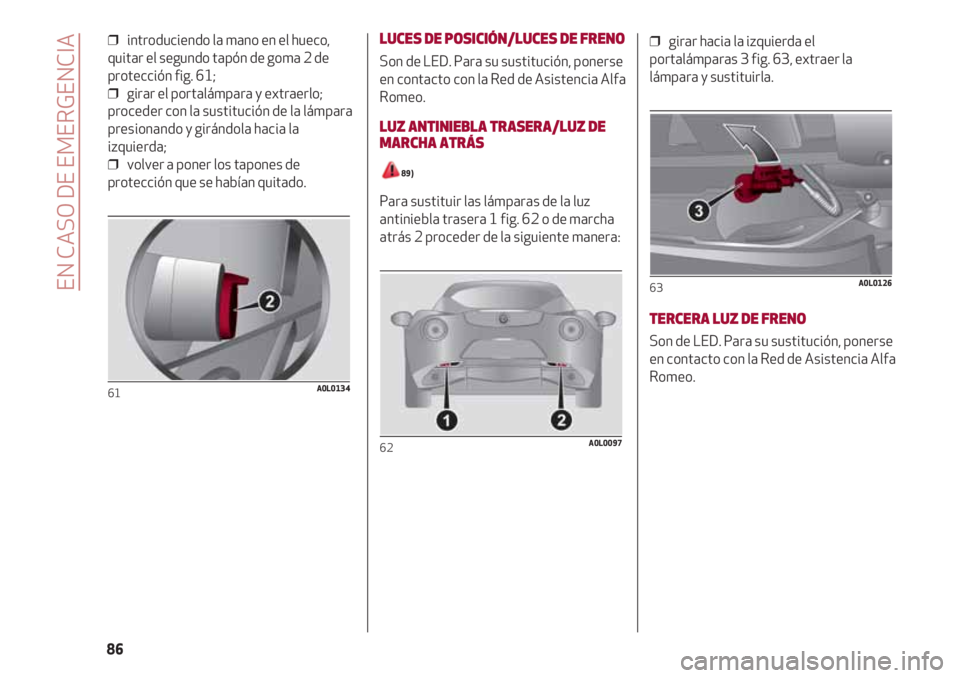

❒ introduciendo la mano en el hueco,
quitar el segundo tapón de goma 2 de
protección fig. 61;
❒ girar el portalámpara y extraerlo;
proceder con la sustitución de la lámpara
presionando y girándola hacia la
izquierda;
❒ volver a poner los tapones de
protección que se habían quitado.
61A0L0134
LUCES DE POSICIÓN/LUCES DE FRENO
Son de LED. Para su sustitución, ponerse
en contacto con la Red de Asistencia Alfa
Romeo.
LUZ ANTINIEBLA TRASERA/LUZ DE
MARCHA ATRÁS
89)
Para sustituir las lámparas de la luz
antiniebla trasera 1 fig. 62 o de marcha
atrás 2 proceder de la siguiente manera:
62A0L0097
❒ girar hacia la izquierda el
portalámparas 3 fig. 63, extraer la
lámpara y sustituirla.
TERCERA LUZ DE FRENO
Son de LED. Para su sustitución, ponerse
en contacto con la Red de Asistencia Alfa
Romeo.
63A0L0126EN CASO DE EMERGENCIA
86

87
LUCES DE LA MATRÍCULA
Para sustituir las lámparas, proceder
de la siguiente manera:
❒ mover lateralmente el protector
trasparente (como se muestra en la
fig. 64) para comprimir la ballestilla de
retención, retirar a continuación el grupo
de luz de la matrícula 1;
64A0L0136
❒ girar hacia la izquierda el
portalámparas 2 fig. 65, extraer la
la lámpara 3 y sustituirla.
65A0L0099
SUSTITUCIÓN DE LOS
FUSIBLES
INFORMACIÓN GENERAL
Los fusibles protegen la instalación
eléctrica en caso de avería o de una
operación incorrecta en el equipo
eléctrico.
90) 91) 92) 93) 94) 10)
CENTRALITAS DE FUSIBLES
Los fusibles están agrupados en dos
centralitas situadas en el compartimento
del motor y del habitáculo.
Centralita compartimento del motor
Está situada al lado de la batería
fig. 66: para acceder a los fusibles, quitar
los tornillos 1 y la tapa 2.
66A0L0137
89)La luz antiniebla trasera y la luz
de marcha atrás están ubicadas cerca del
catalizador, prestar atención a no
quemarse durante el procedimiento de
sustitución de la lámpara.
ATENCIÓN

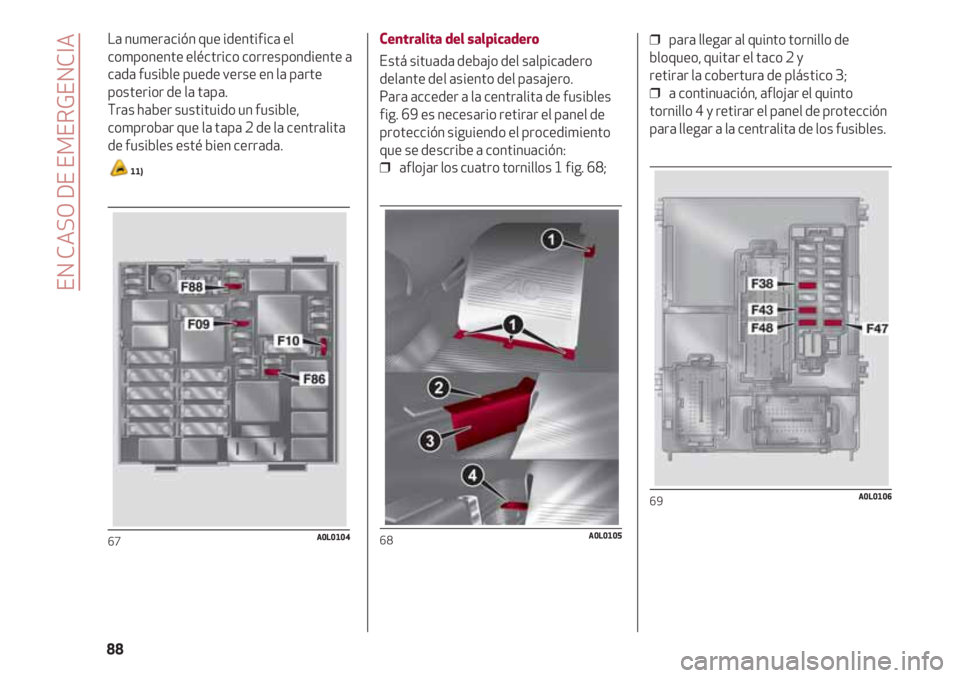

La numeración que identifica el
componente eléctrico correspondiente a
cada fusible puede verse en la parte
posterior de la tapa.
Tras haber sustituido un fusible,
comprobar que la tapa 2 de la centralita
de fusibles esté bien cerrada.
11)
67A0L0104
Centralita del salpicadero
Está situada debajo del salpicadero
delante del asiento del pasajero.
Para acceder a la centralita de fusibles
fig. 69 es necesario retirar el panel de
protección siguiendo el procedimiento
que se describe a continuación:
❒ aflojar los cuatro tornillos 1 fig. 68;
68A0L0105
❒ para llegar al quinto tornillo de
bloqueo, quitar el taco 2 y
retirar la cobertura de plástico 3;
❒ a continuación, aflojar el quinto
tornillo 4 y retirar el panel de protección
para llegar a la centralita de los fusibles.
69A0L0106
EN CASO DE EMERGENCIA
88
