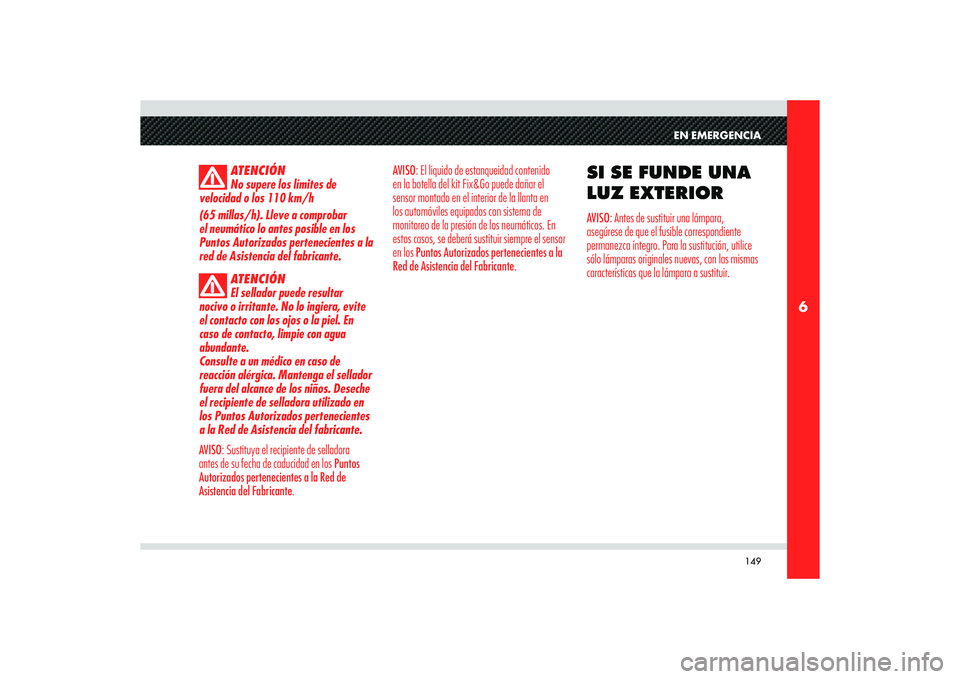

EN EMERGENCIA
ATENCIÓN
No supere los límites de
velocidad o los 110 km/h
(65 millas/h). Lleve a comprobar
el neumático lo antes posible en los
Puntos Autorizados pertenecientes a la
red de Asistencia del fabricante.
ATENCIÓN
El sellador puede resultar
nocivo o irritante. No lo ingiera, evite
el contacto con los ojos o la piel. En
caso de contacto, limpie con agua
abundante.
Consulte a un médico en caso de
reacción alérgica. Mantenga el sellador
fuera del alcance de los niños. Deseche
el recipiente de selladora utilizado en
los Puntos Autorizados pertenecientes
a la Red de Asistencia del fabricante.
AVISO: Sustituya el recipiente de selladora
antes de su fecha de caducidad en los Puntos
Autorizados pertenecientes a la Red de
Asistencia del Fabricante. AVISO: El liquido de estanqueidad contenido
en la botella del kit Fix&Go puede dañar el
sensor montado en el interior de la llanta en
los automóviles equipados con sistema de
monitoreo de la presión de los neumáticos. En
estos casos, se deberá sustituir siempre el sensor
en los Puntos Autorizados pertenecientes a la
Red de Asistencia del Fabricante.
SI SE FUNDE UNA
LUZ EXTERIORAVISO: Antes de sustituir una lámpara,
asegúrese de que el fusible correspondiente
permanezca íntegro. Para la sustitución, utilice
sólo lámparas originales nuevas, con las mismas
características que la lámpara a sustituir.

150
6
E
F
HG
A
B
C
D

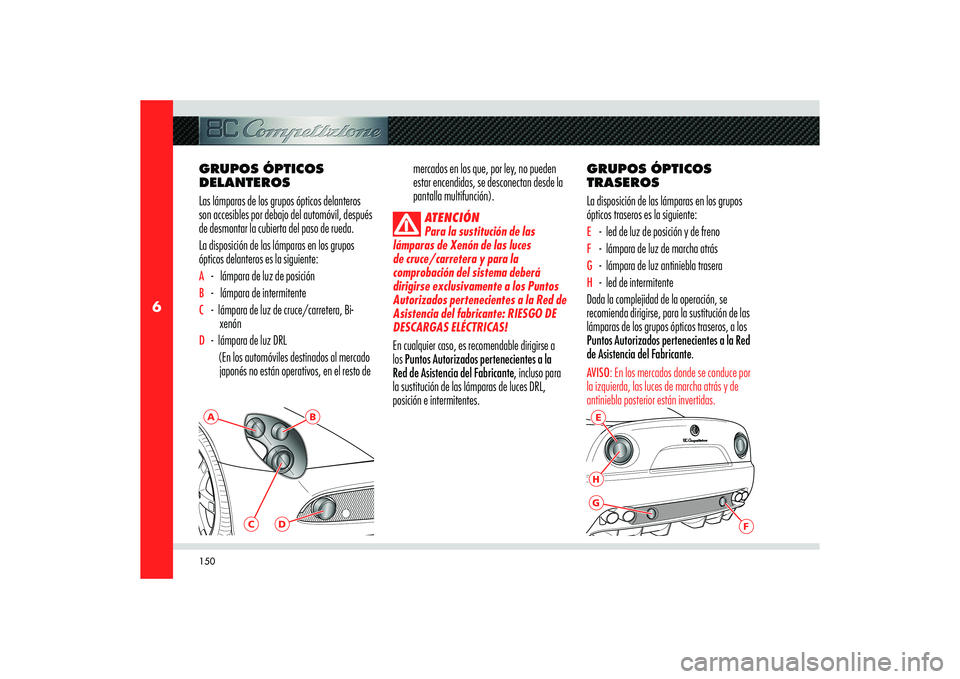

GRUPOS ÓPTICOS
DELANTEROS
Las lámparas de los grupos ópticos delanteros
son accesibles por debajo del automóvil, después
de desmontar la cubierta del paso de rueda.
La disposición de las lámparas en los grupos
ópticos delanteros es la siguiente:A - lámpara de luz de posición B - lámpara de intermitenteC - lámpara de luz de cruce/carretera, Bi-
xenónD - lámpara de luz DRL
(En los automóviles destinados al mercado
japonés no están operativos, en el resto de mercados en los que, por ley, no pueden
estar encendidas, se desconectan desde la
pantalla multifunción).
ATENCIÓN
Para la sustitución de las
lámparas de Xenón de las luces
de cruce/carretera y para la
comprobación del sistema deberá
dirigirse exclusivamente a los Puntos
Autorizados pertenecientes a la Red de
Asistencia del fabricante: RIESGO DE
DESCARGAS ELÉCTRICAS!
En cualquier caso, es recomendable dirigirse a
los Puntos Autorizados pertenecientes a la
Red de Asistencia del Fabricante, incluso para
la sustitución de las lámparas de luces DRL,
posición e intermitentes.
GRUPOS ÓPTICOS
TRASEROS
La disposición de las lámparas en los grupos
ópticos traseros es la siguiente:E - led de luz de posición y de frenoF - lámpara de luz de marcha atrásG - lámpara de luz antiniebla traseraH - led de intermitente
Dada la complejidad de la operación, se
recomienda dirigirse, para la sustitución de las
lámparas de los grupos ópticos traseros, a los
Puntos Autorizados pertenecientes a la Red
de Asistencia del Fabricante.AVISO: En los mercados donde se conduce por
la izquierda, las luces de marcha atrás y de
antiniebla posterior están invertidas.

151
6
2
1
K
J
L
M
EN EMERGENCIA
INTERMITENTES
LATERALES

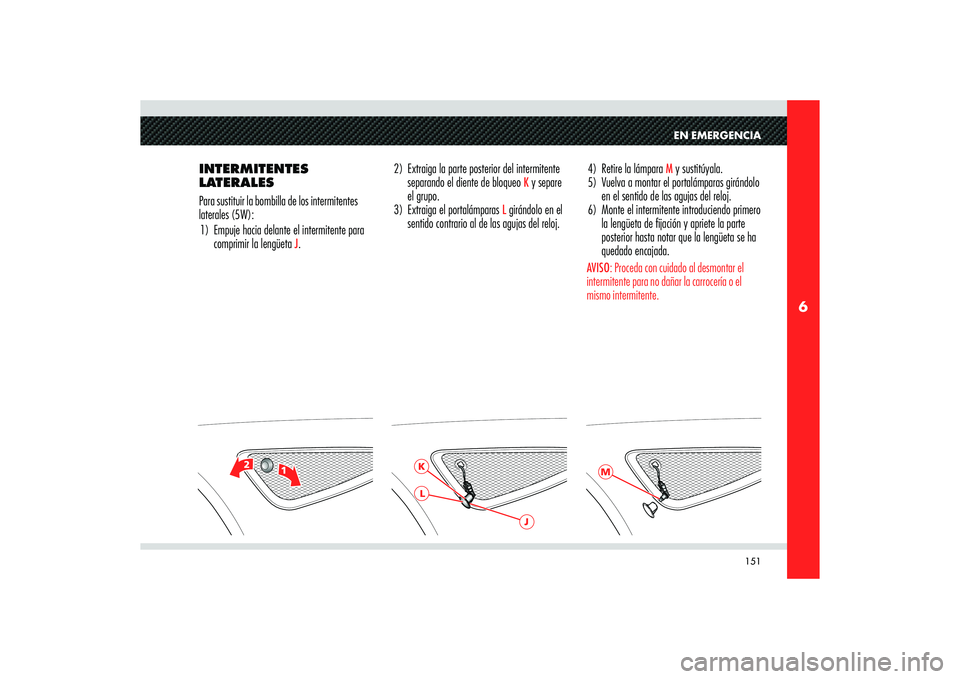

Para sustituir la bombilla de los intermitentes
laterales (5W):
1) Empuje hacia delante el intermitente para
comprimir la lengüeta
J. 4) Retire la lámpara
M y sustitúyala.
5) Vuelva a montar el portalámparas girándolo
en el sentido de las agujas del reloj.
6) Monte el intermitente introduciendo primero
la lengüeta de jación y apriete la parte
posterior hasta notar que la lengüeta se ha
quedado encajada.
AVISO: Proceda con cuidado al desmontar el
intermitente para no dañar la carrocería o el
mismo intermitente.
2) Extraiga la parte posterior del intermitente
separando el diente de bloqueo
K y separe
el grupo.
3) Extraiga el portalámparas
L girándolo en el
sentido contrario al de las agujas del reloj.

152
6
N
P
3) Sustituya la lámpara
P encajada a presión.
4) Monte el portalámparas N encajando
primero el lado con el conector eléctrico y
presionando después por el otro lado para

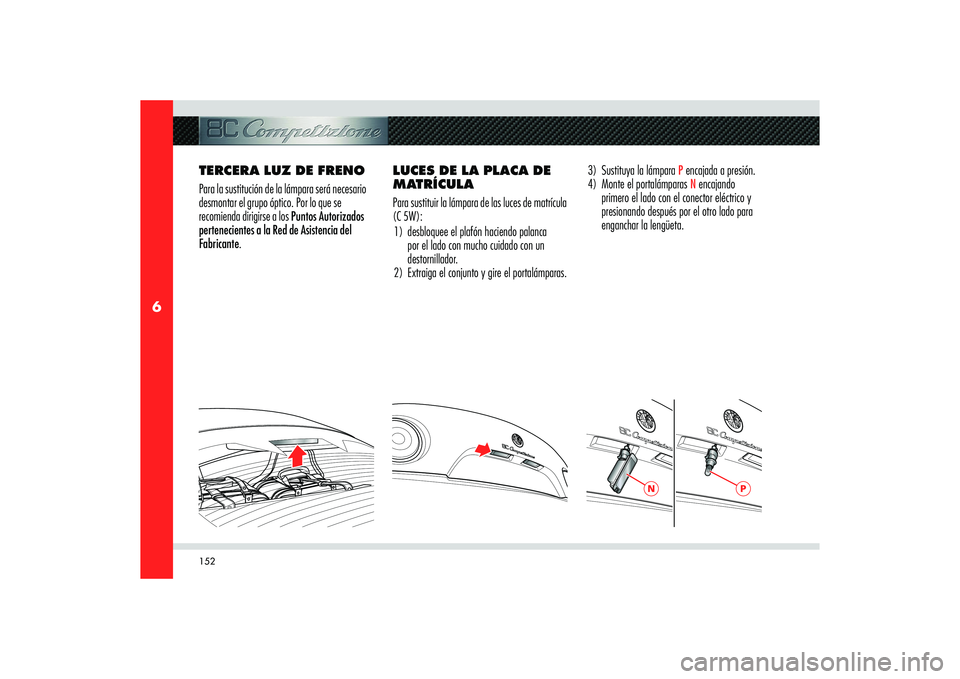

enganchar la lengüeta. TERCERA LUZ DE FRENO
Para la sustitución de la lámpara será necesario
desmontar el grupo óptico. Por lo que se
recomienda dirigirse a los Puntos Autorizados
pertenecientes a la Red de Asistencia del
Fabricante. LUCES DE LA PLACA DE
MATRÍCULA
Para sustituir la lámpara de las luces de matrícula
(C 5W):
1) desbloquee el plafón haciendo palanca
por el lado con mucho cuidado con un
destornillador.
2) Extraiga el conjunto y gire el portalámparas.

153
6
A
BC
EN EMERGENCIA
SI SE FUNDE UNA
LUZ INTERIORAVISO: Antes de sustituir una lámpara,
asegúrese de que el fusible correspondiente
permanece íntegro. Para la sustitución, utilice
sólo lámparas originales nuevas, de las mismas
características de la lámpara a sustituir.

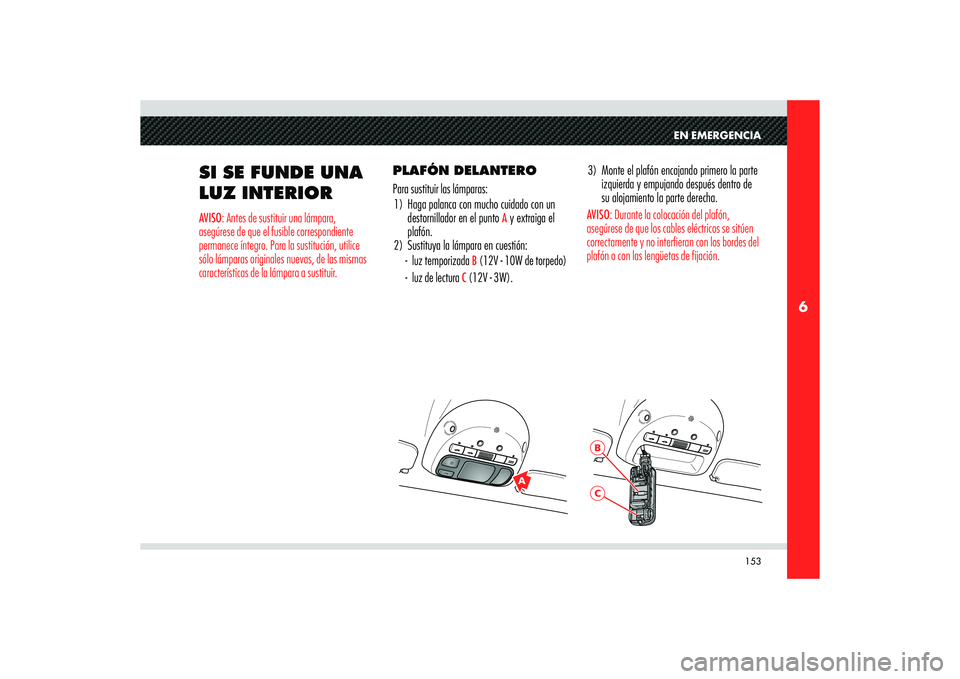

PLAFÓN DELANTERO
Para sustituir las lámparas:
1) Haga palanca con mucho cuidado con un
destornillador en el punto
A y extraiga el
plafón.
2) Sustituya la lámpara en cuestión:
- luz temporizada
B (12V - 10W de torpedo)
- luz de lectura
C (12V - 3W).3) Monte el plafón encajando primero la parte
izquierda y empujando después dentro de
su alojamiento la parte derecha.
AVISO: Durante la colocación del plafón,
asegúrese de que los cables eléctricos se sitúen
correctamente y no interfieran con los bordes del
plafón o con las lengüetas de fijación.

154
6
E
F
D

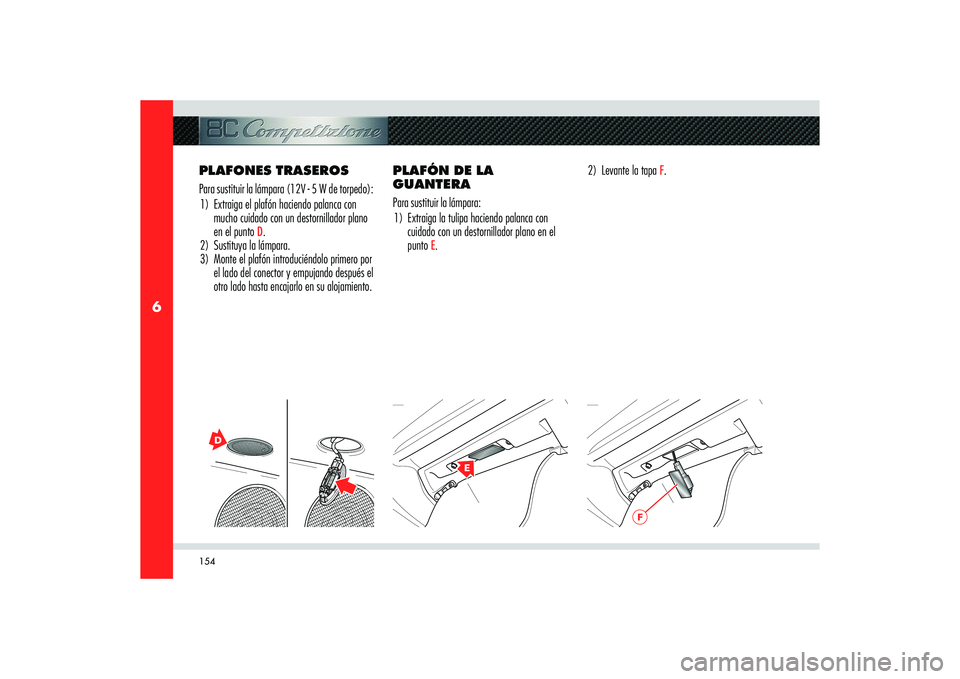

PLAFONES TRASEROS
Para sustituir la lámpara (12V - 5 W de torpedo):
1) Extraiga el plafón haciendo palanca con
mucho cuidado con un destornillador plano
en el punto
D.
2) Sustituya la lámpara.
3) Monte el plafón introduciéndolo primero por
el lado del conector y empujando después el
otro lado hasta encajarlo en su alojamiento.PLAFÓN DE LA
GUANTERA
Para sustituir la lámpara:
1) Extraiga la tulipa haciendo palanca con
cuidado con un destornillador plano en el
punto
E.2) Levante la tapa
F.

155
6
H
L
G
EN EMERGENCIA
3) Sustituya la lámpara
G.
4) Cierre la tapa y monte la tulipa, encajando
primero el lado con las dos aletas y

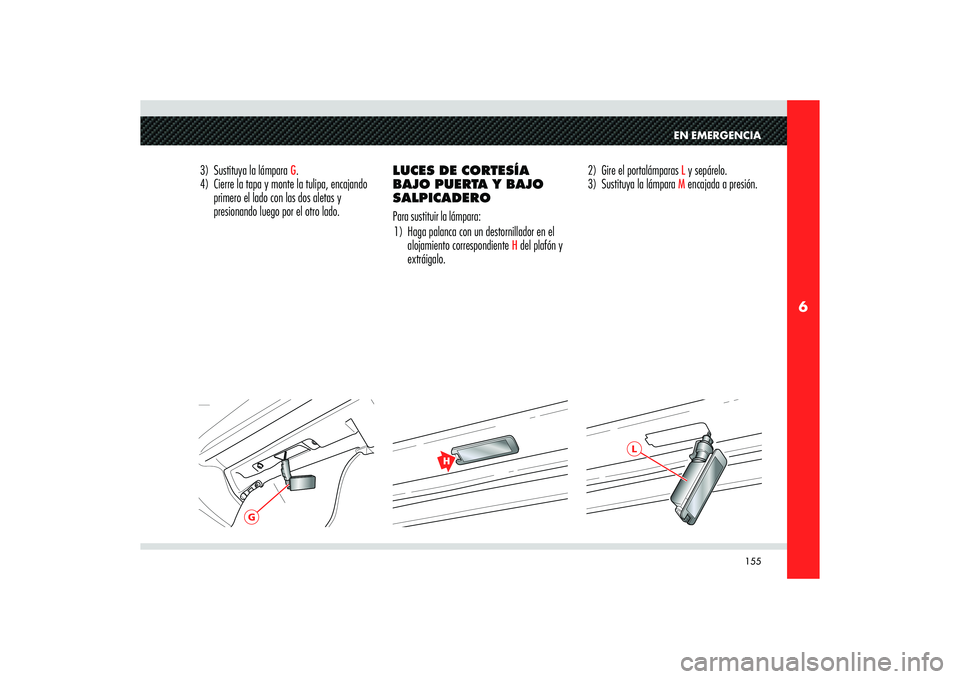

presionando luego por el otro lado.LUCES DE CORTESÍA
BAJO PUERTA Y BAJO
SALPICADERO
Para sustituir la lámpara:
1) Haga palanca con un destornillador en el
alojamiento correspondiente
H del plafón y
extráigalo.2) Gire el portalámparas
L y sepárelo.
3) Sustituya la lámpara M encajada a presión.

156
6
M
4) Monte el portalámparas
L encajando
primero el lado con el conector eléctrico y
presionando después por el otro lado para

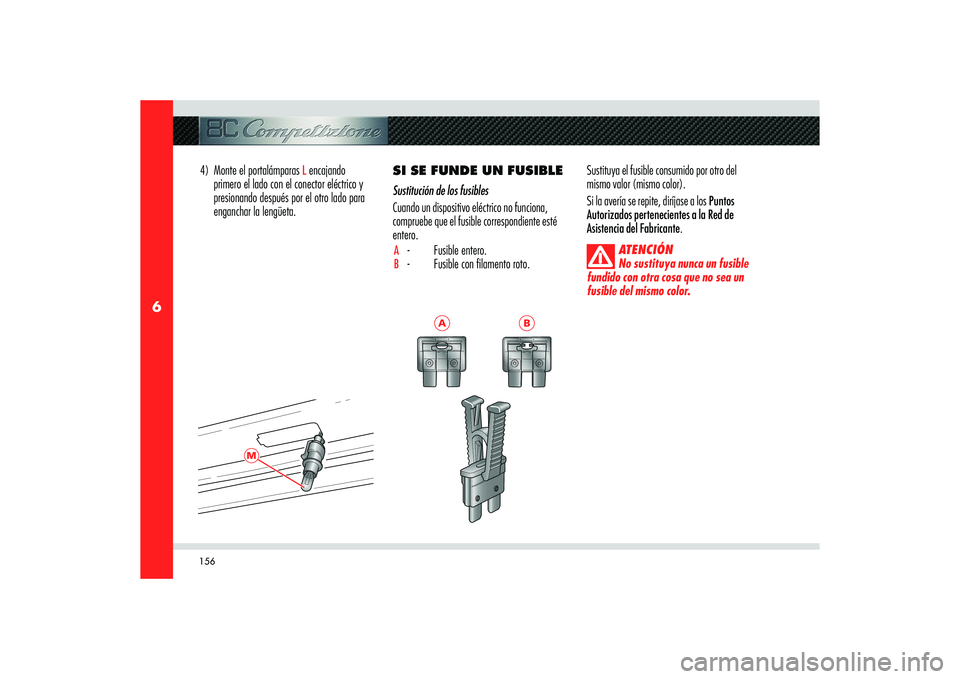

enganchar la lengüeta. SI SE FUNDE UN FUSIBLE
Sustitución de los fusibles
Cuando un dispositivo eléctrico no funciona,
compruebe que el fusible correspondiente esté
entero.
A - Fusible entero.B - Fusible con lamento roto.Sustituya el fusible consumido por otro del
mismo valor (mismo color).
Si la avería se repite, diríjase a los Puntos
Autorizados pertenecientes a la Red de
Asistencia del Fabricante.
ATENCIÓN
No sustituya nunca un fusible
fundido con otra cosa que no sea un
fusible del mismo color.
A
B

157
6
EN EMERGENCIA
POSICIÓN DE LOS
FUSIBLES/RELÉS
Los fusibles/relés se encuentran repartidos por el
automóvil, concretamente en:
- en el vano motor lado derecho.
- detrás del hueco portaobjetos a la izquierda
del volante.
- en el hueco del maletero junto a la batería.

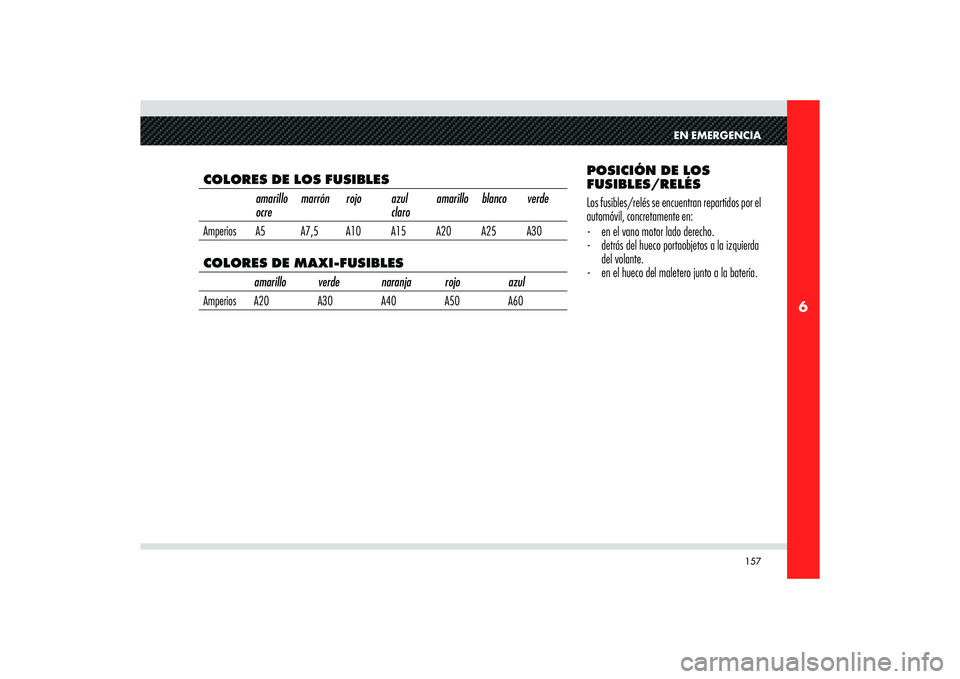

COLORES DE LOS FUSIBLES
amarillo
ocremarrón rojo azul
claroamarillo blanco verde
Amperios A5 A7,5 A10 A15 A20 A25 A30COLORES DE MAXI-FUSIBLES
amarillo verde naranja rojo azul
Amperios A20 A30 A40 A50 A60

158
6
B
AB
F28
F22
F95
F93F15
F23
F8
MF1R6 R8 R9R28 R7R3
R15 R16 R14 R2
0 R20
L43
R4 R5
R2
MF2
MF3
MF4
MF5
MF85
F7 F10
F9 F11 F76F6 F21 F20 F19
F14 F18 F17 F91R24
F27 F66
F94 F24 F25
F16
L43
L44L44

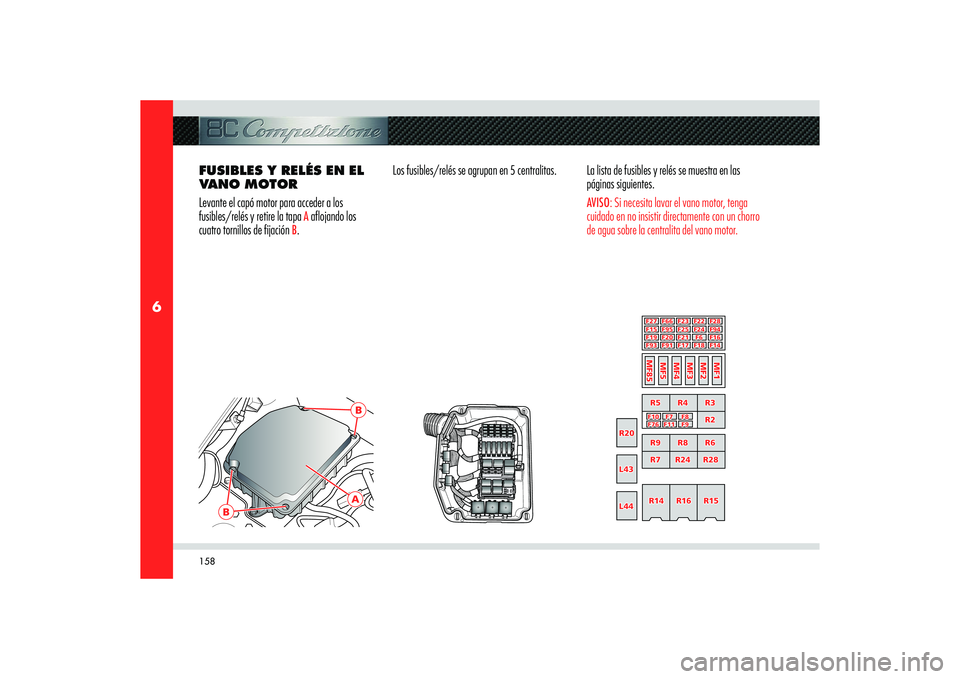

FUSIBLES Y RELÉS EN EL
VANO MOTOR
Levante el capó motor para acceder a los
fusibles/relés y retire la tapa
A aflojando los
cuatro tornillos de fijación
B.Los fusibles/relés se agrupan en 5 centralitas. La lista de fusibles y relés se muestra en las
páginas siguientes.
AVISO: Si necesita lavar el vano motor, tenga
cuidado en no insistir directamente con un chorro
de agua sobre la centralita del vano motor.
