159
6
EN EMERGENCIA

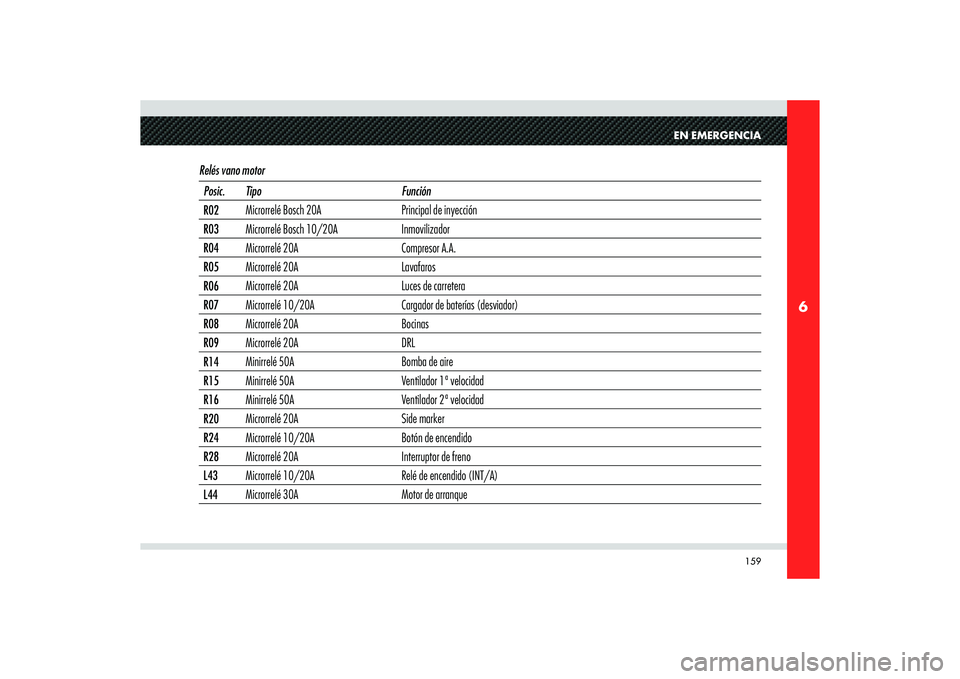

Relés vano motor Posic. Tipo Función
R02Microrrelé Bosch 20A Principal de inyección
R03Microrrelé Bosch 10/20A Inmovilizador
R04Microrrelé 20A Compresor A.A.
R05Microrrelé 20A Lavafaros
R06Microrrelé 20A Luces de carretera
R07Microrrelé 10/20A Cargador de baterías (desviador)
R08Microrrelé 20A Bocinas
R09Microrrelé 20A DRL
R14Minirrelé 50A Bomba de aire
R15Minirrelé 50A Ventilador 1ª velocidad
R16Minirrelé 50A Ventilador 2ª velocidad
R20Microrrelé 20A Side marker
R24Microrrelé 10/20A Botón de encendido
R28Microrrelé 20A Interruptor de freno
L43Microrrelé 10/20A Relé de encendido (INT/A)
L44Microrrelé 30A Motor de arranque

160
6

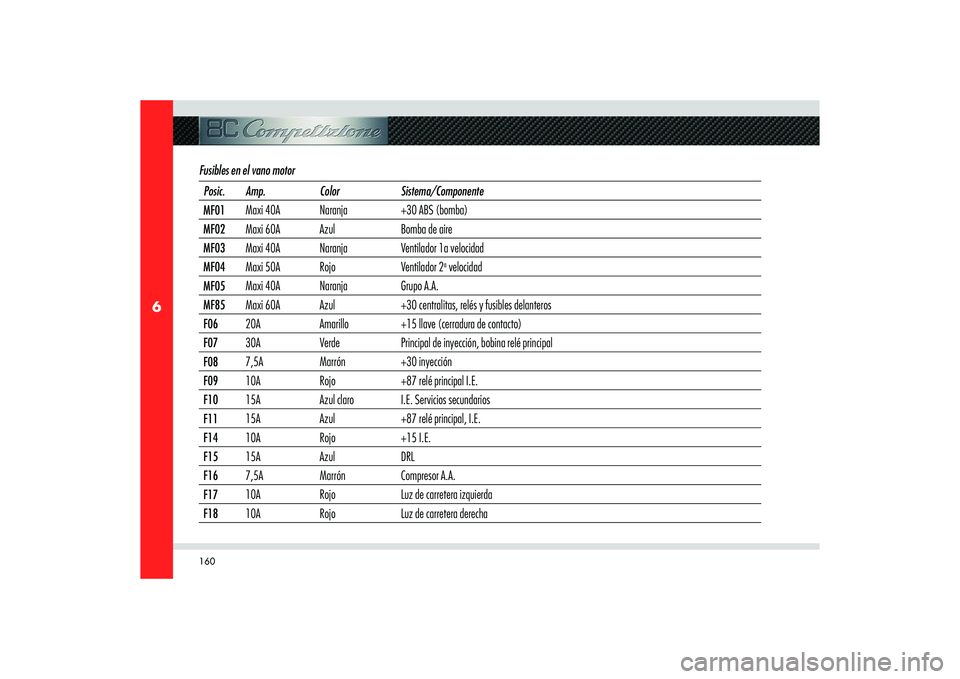

Fusibles en el vano motor Posic. Amp. Color Sistema/Componente
MF01Maxi 40A Naranja +30 ABS (bomba)
MF02Maxi 60A Azul Bomba de aire
MF03Maxi 40A Naranja Ventilador 1a velocidad
MF04Maxi 50A Rojo Ventilador 2
a velocidad
MF05Maxi 40A Naranja Grupo A.A.
MF85Maxi 60A Azul +30 centralitas, relés y fusibles delanteros
F0620A Amarillo +15 llave (cerradura de contacto)
F0730A Verde Principal de inyección, bobina relé principal
F087,5A Marrón +30 inyección
F0910A Rojo +87 relé principal I.E.
F1015A Azul claro I.E. Servicios secundarios
F1115A Azul +87 relé principal, I.E.
F1410A Rojo +15 I.E.
F1515A Azul DRL
F167,5A Marrón Compresor A.A.
F1710A Rojo Luz de carretera izquierda
F1810A Rojo Luz de carretera derecha

161
6
EN EMERGENCIA

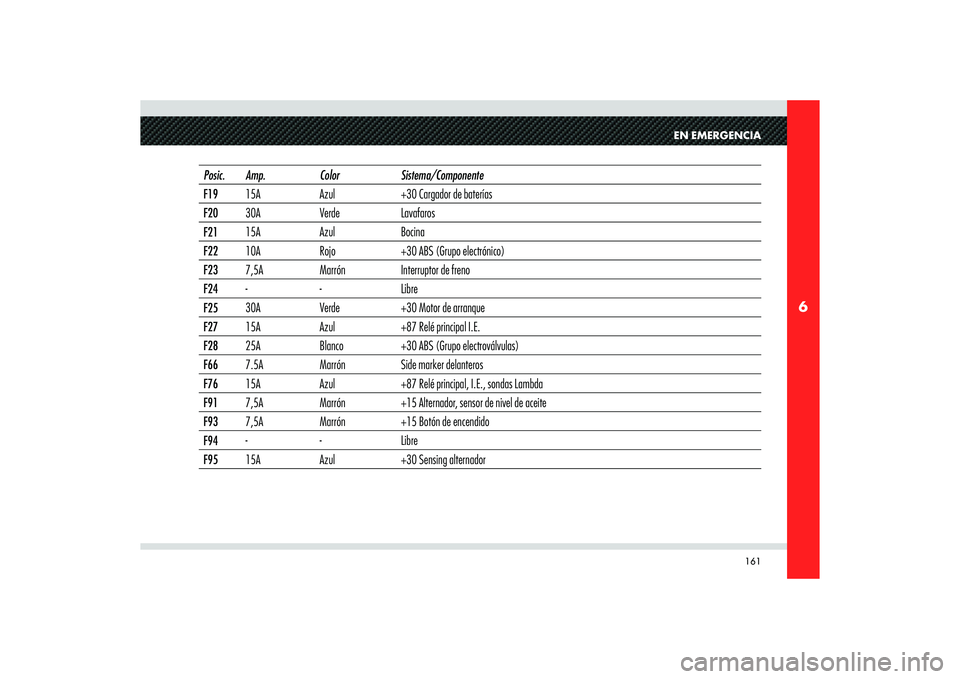

Posic. Amp. Color Sistema/Componente
F1915A Azul +30 Cargador de baterías
F2030A Verde Lavafaros
F2115A Azul Bocina
F2210A Rojo +30 ABS (Grupo electrónico)
F237,5A Marrón Interruptor de freno
F24- - Libre
F2530A Verde +30 Motor de arranque
F2715A Azul +87 Relé principal I.E.
F2825A Blanco +30 ABS (Grupo electroválvulas)
F667.5A Marrón Side marker delanteros
F7615A Azul +87 Relé principal, I.E., sondas Lambda
F917,5A Marrón +15 Alternador, sensor de nivel de aceite
F937,5A Marrón +15 Botón de encendido
F94- - Libre
F9515A Azul +30 Sensing alternador

162
6
C
F-36
F-39
F-38
F-53
F-31F-52
F-41
F-43
F-40
F-44F-45
F-47
F-32
F-50
F-51F-46
F-33
F-37
F-42
F-12F-34
F-48
F-49
F-35
F-13
T01T12
T11T13

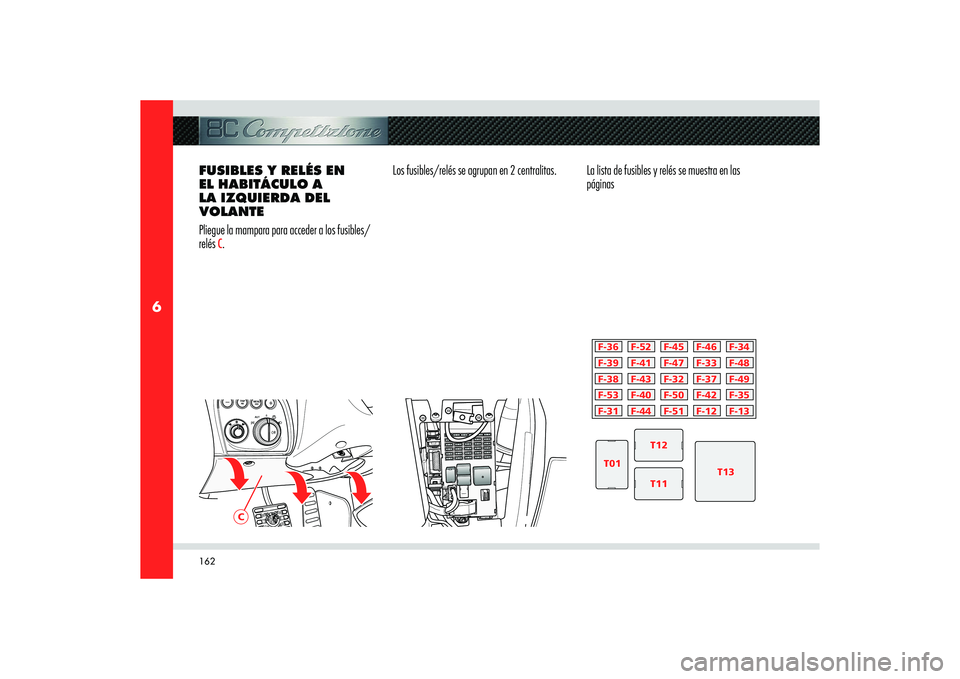

FUSIBLES Y RELÉS EN
EL HABITÁCULO A
LA IZQUIERDA DEL
VOLANTE
Pliegue la mampara para acceder a los fusibles/
relés
C.Los fusibles/relés se agrupan en 2 centralitas. La lista de fusibles y relés se muestra en las
páginas

163
6
EN EMERGENCIA

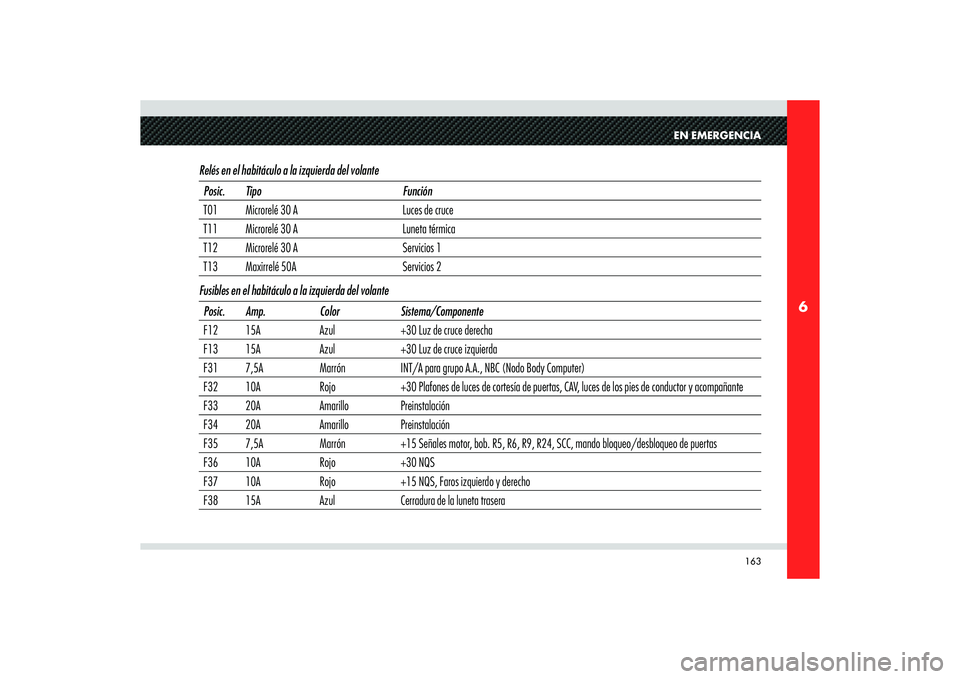

Relés en el habitáculo a la izquierda del volantePosic. Tipo Función
T01 Microrelé 30 A Luces de cruce
T11 Microrelé 30 A Luneta térmica
T12 Microrelé 30 A Servicios 1
T13 Maxirrelé 50A Servicios 2
Fusibles en el habitáculo a la izquierda del volante
Posic. Amp. Color Sistema/Componente
F12 15A Azul +30 Luz de cruce derecha
F13 15A Azul +30 Luz de cruce izquierda
F31 7,5A Marrón INT/A para grupo A.A., NBC (Nodo Body Computer)
F32 10A Rojo +30 Plafones de luces de cortesía de puertas, CAV, luces de los pies de conductor y acompañante
F33 20A Amarillo Preinstalación
F34 20A Amarillo Preinstalación
F35 7,5A Marrón +15 Señales motor, bob. R5, R6, R9, R24, SCC, mando bloqueo/desbloqueo de puertas
F36 10A Rojo +30 NQS
F37 10A Rojo +15 NQS, Faros izquierdo y derecho
F38 15A Azul Cerradura de la luneta trasera

164
6

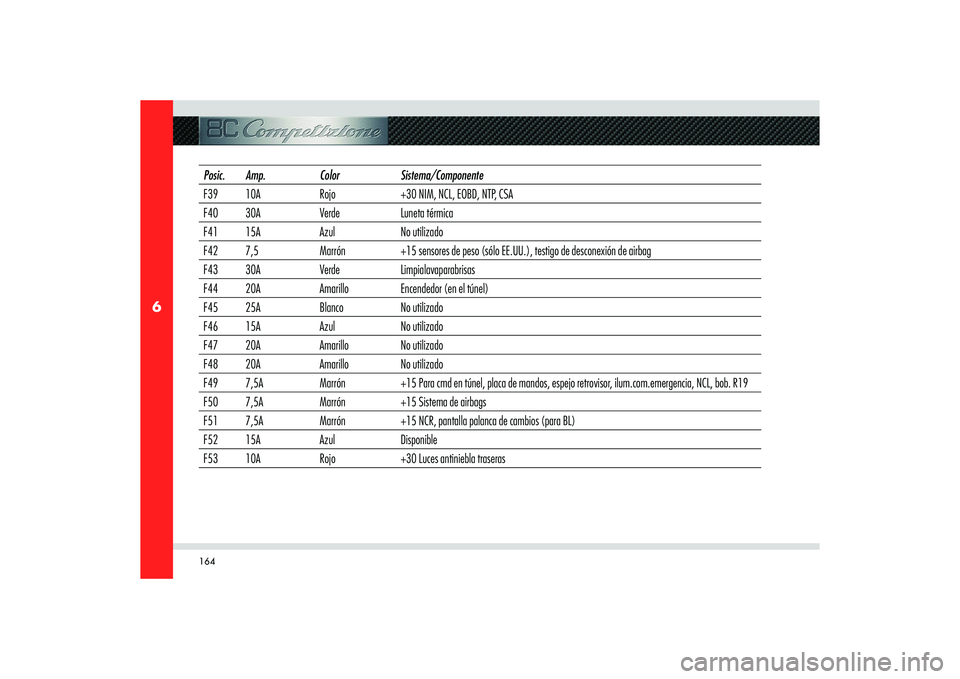

Posic. Amp. Color Sistema/Componente
F39 10A Rojo +30 NIM, NCL, EOBD, NTP, CSA
F40 30A Verde Luneta térmica
F41 15A Azul No utilizado
F42 7,5 Marrón +15 sensores de peso (sólo EE.UU.), testigo de desconexión de airbag
F43 30A Verde Limpialavaparabrisas
F44 20A Amarillo Encendedor (en el túnel)
F45 25A Blanco No utilizado
F46 15A Azul No utilizado
F47 20A Amarillo No utilizado
F48 20A Amarillo No utilizado
F49 7,5A Marrón +15 Para cmd en túnel, placa de mandos, espejo retrovisor, ilum.com.emergencia, NCL, bob. R19
F50 7,5A Marrón +15 Sistema de airbags
F51 7,5A Marrón +15 NCR, pantalla palanca de cambios (para BL)
F52 15A Azul Disponible
F53 10A Rojo +30 Luces antiniebla traseras

165
6
D
EN EMERGENCIA

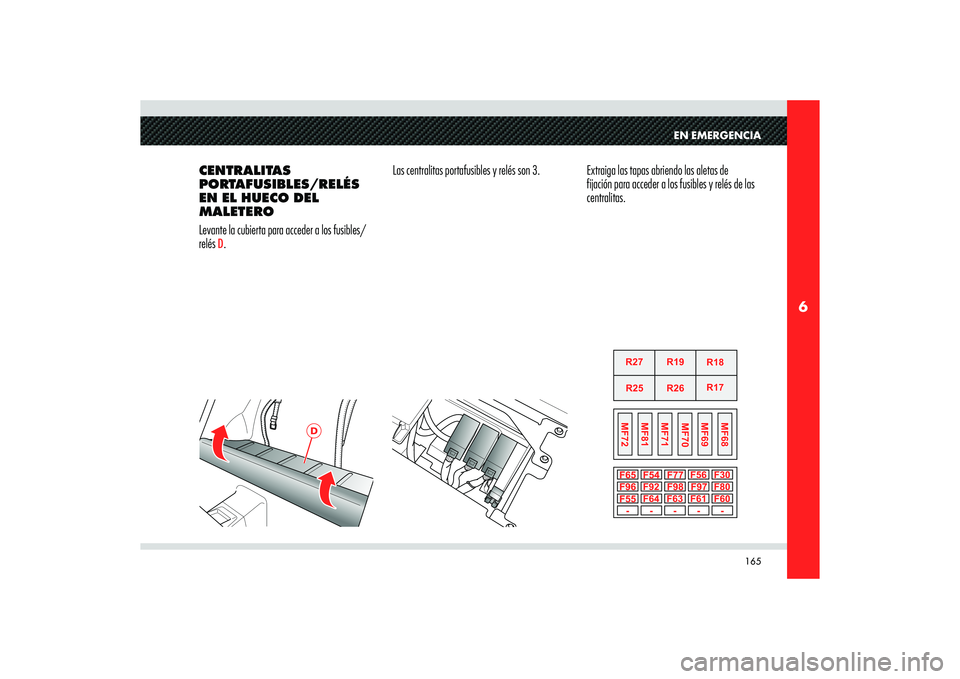

CENTRALITAS
PORTAFUSIBLES/RELÉS
EN EL HUECO DEL
MALETERO
Levante la cubierta para acceder a los fusibles/
relés
D.Las centralitas portafusibles y relés son 3. Extraiga las tapas abriendo las aletas de
fijación para acceder a los fusibles y relés de las
centralitas.

166
6

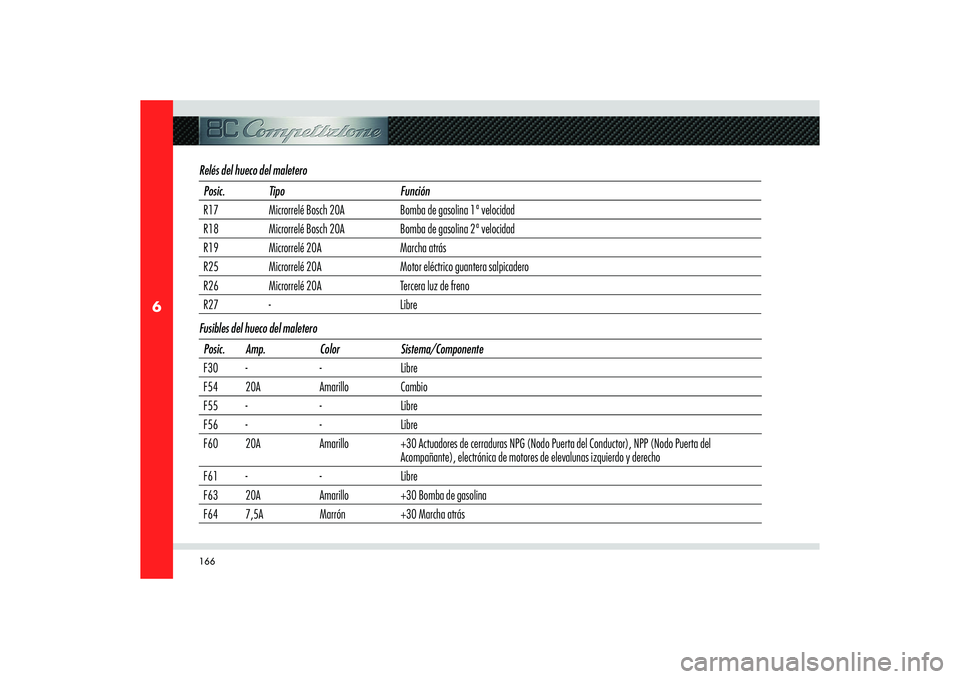

Relés del hueco del maleteroPosic. Tipo Función
R17 Microrrelé Bosch 20A Bomba de gasolina 1ª velocidad
R18 Microrrelé Bosch 20A Bomba de gasolina 2ª velocidad
R19 Microrrelé 20A Marcha atrás
R25 Microrrelé 20A Motor eléctrico guantera salpicadero
R26 Microrrelé 20A Tercera luz de freno
R27 - Libre
Fusibles del hueco del maletero
Posic. Amp. Color Sistema/Componente
F30 - - Libre
F54 20A Amarillo Cambio
F55 - - Libre
F56 - - Libre
F60 20A Amarillo +30 Actuadores de cerraduras NPG (Nodo Puerta del Conductor), NPP (Nodo Puerta del
Acompañante), electrónica de motores de elevalunas izquierdo y derecho
F61 - - Libre
F63 20A Amarillo +30 Bomba de gasolina
F64 7,5A Marrón +30 Marcha atrás

167
6
EN EMERGENCIA

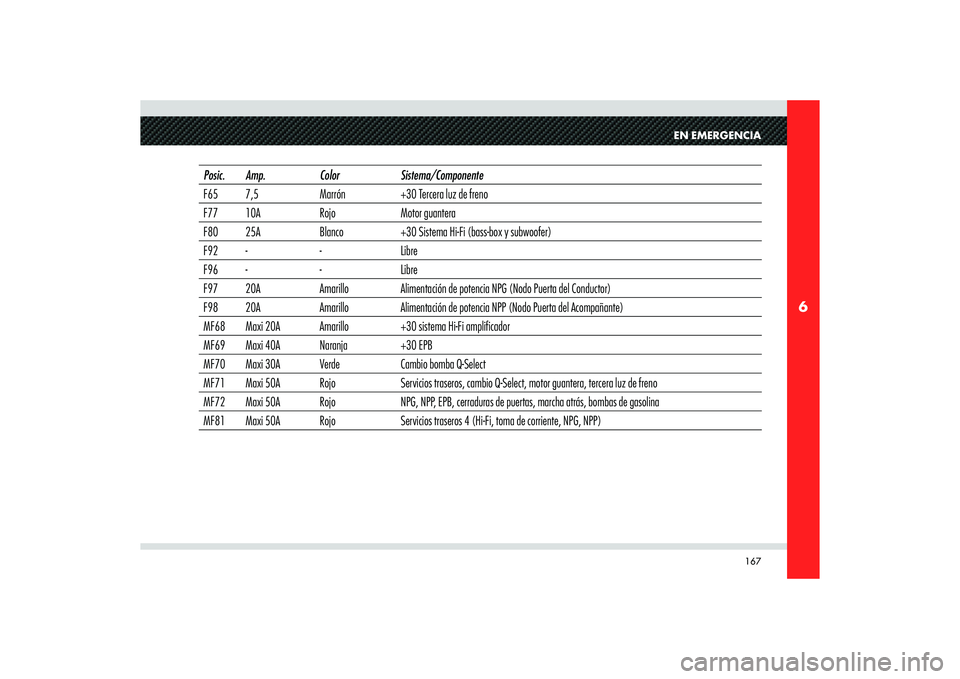

Posic. Amp. Color Sistema/Componente
F65 7,5 Marrón +30 Tercera luz de freno
F77 10A Rojo Motor guantera
F80 25A Blanco +30 Sistema Hi-Fi (bass-box y subwoofer)
F92 - - Libre
F96 - - Libre
F97 20A Amarillo Alimentación de potencia NPG (Nodo Puerta del Conductor)
F98 20A Amarillo Alimentación de potencia NPP (Nodo Puerta del Acompañante)
MF68 Maxi 20A Amarillo +30 sistema Hi-Fi amplificador
MF69 Maxi 40A Naranja +30 EPB
MF70 Maxi 30A Verde Cambio bomba Q-Select
MF71 Maxi 50A Rojo Servicios traseros, cambio Q-Select, motor guantera, tercera luz de freno
MF72 Maxi 50A Rojo NPG, NPP, EPB, cerraduras de puertas, marcha atrás, bombas de gasolina
MF81 Maxi 50A Rojo Servicios traseros 4 (Hi-Fi, toma de corriente, NPG, NPP)

168
6
B
C
A

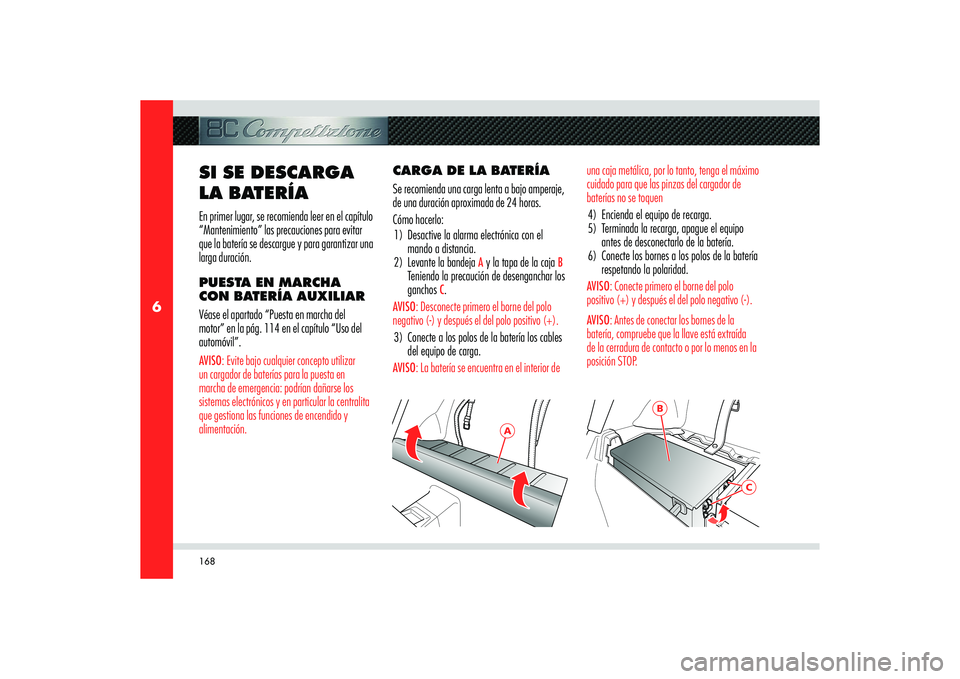

SI SE DESCARGA
LA BATERÍA En primer lugar, se recomienda leer en el capítulo
“Mantenimiento” las precauciones para evitar
que la batería se descargue y para garantizar una
larga duración.
PUESTA EN MARCHA
CON BATERÍA AUXILIAR
Véase el apartado “Puesta en marcha del
motor” en la pág. 114 en el capítulo “Uso del
automóvil”.AVISO: Evite bajo cualquier concepto utilizar
un cargador de baterías para la puesta en
marcha de emergencia: podrían dañarse los
sistemas electrónicos y en particular la centralita
que gestiona las funciones de encendido y
alimentación.
CARGA DE LA BATERÍA
Se recomienda una carga lenta a bajo amperaje,
de una duración aproximada de 24 horas.
Cómo hacerlo:
1) Desactive la alarma electrónica con el
mando a distancia.
2) Levante la bandeja
A y la tapa de la caja
B
Teniendo la precaución de desenganchar los
ganchos
C.
AVISO: Desconecte primero el borne del polo
negativo (-) y después el del polo positivo (+).3) Conecte a los polos de la batería los cables
del equipo de carga.AVISO: La batería se encuentra en el interior de una caja metálica, por lo tanto, tenga el máximo
cuidado para que las pinzas del cargador de
baterías no se toquen
4) Encienda el equipo de recarga.
5) Terminada la recarga, apague el equipo
antes de desconectarlo de la batería.
6) Conecte los bornes a los polos de la batería
respetando la polaridad.AVISO: Conecte primero el borne del polo
positivo (+) y después el del polo negativo (-).
AVISO: Antes de conectar los bornes de la
batería, compruebe que la llave está extraída
de la cerradura de contacto o por lo menos en la
posición STOP.
