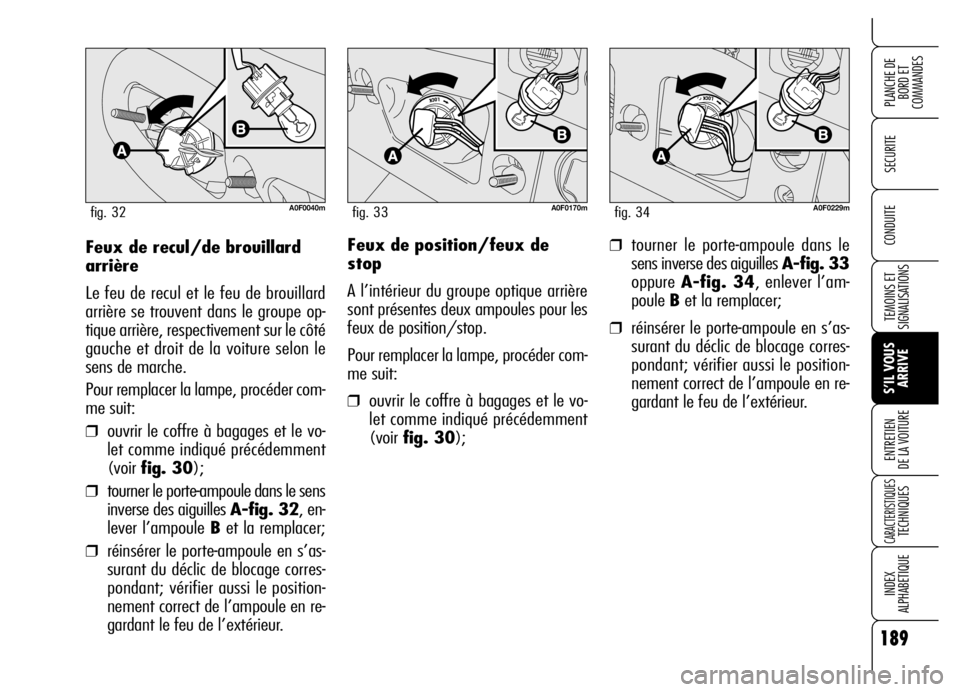

CONDUITEFeux de recul/de brouillard
arrière
Le feu de recul et le feu de brouillard
arrière se trouvent dans le groupe op-
tique arrière, respectivement sur le côté
gauche et droit de la voiture selon le
sens de marche.
Pour remplacer la lampe, procéder com-
me suit:
❒ouvrir le coffre à bagages et le vo-
let comme indiqué précédemment
(voir fig. 30);
❒tourner le porte-ampoule dans le sens
inverse des aiguilles A-fig. 32, en-
lever l’ampoule Bet la remplacer;
❒réinsérer le porte-ampoule en s’as-
surant du déclic de blocage corres-
pondant; vérifier aussi le position-
nement correct de l’ampoule en re-
gardant le feu de l’extérieur.
A0F0040mfig. 32A0F0229mfig. 34
Feux de position/feux de
stop
A l’intérieur du groupe optique arrière
sont présentes deux ampoules pour les
feux de position/stop.
Pour remplacer la lampe, procéder com-
me suit:
❒ouvrir le coffre à bagages et le vo-
let comme indiqué précédemment
(voir fig. 30);
A0F0170mfig. 33
❒tourner le porte-ampoule dans le
sens inverse des aiguilles A-fig. 33
oppure A-fig. 34, enlever l’am-
poule Bet la remplacer;
❒réinsérer le porte-ampoule en s’as-
surant du déclic de blocage corres-
pondant; vérifier aussi le position-
nement correct de l’ampoule en re-
gardant le feu de l’extérieur.

190
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE ENTRETIEN
DE LA VOITURE
CARACTERISTIQUES TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES

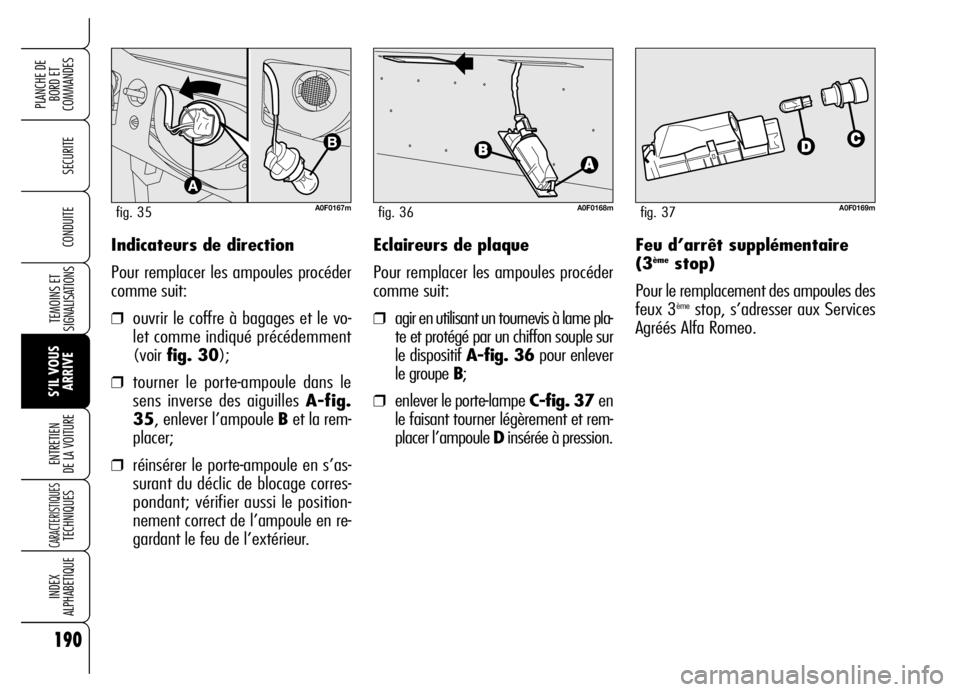

CONDUITEIndicateurs de direction
Pour remplacer les ampoules procéder
comme suit:
❒ouvrir le coffre à bagages et le vo-
let comme indiqué précédemment
(voir fig. 30);
❒tourner le porte-ampoule dans le
sens inverse des aiguilles A-fig.
35, enlever l’ampoule Bet la rem-
placer;
❒réinsérer le porte-ampoule en s’as-
surant du déclic de blocage corres-
pondant; vérifier aussi le position-
nement correct de l’ampoule en re-
gardant le feu de l’extérieur.
A0F0167mfig. 35
Feu d’arrêt supplémentaire
(3èmestop)
Pour le remplacement des ampoules des
feux 3
èmestop, s’adresser aux Services
Agréés Alfa Romeo. Eclaireurs de plaque
Pour remplacer les ampoules procéder
comme suit:❒agir en utilisant un tournevis à lame pla-
te et protégé par un chiffon souple sur
le dispositif A-fig. 36pour enlever
le groupe B;
❒enlever le porte-lampeC-fig. 37 en
le faisant tourner légèrement et rem-
placer l’ampoule Dinsérée à pression.
A0F0168mfig. 36A0F0169mfig. 37

191
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE ENTRETIEN
DE LA VOITURE
CARACTERISTIQUES TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE

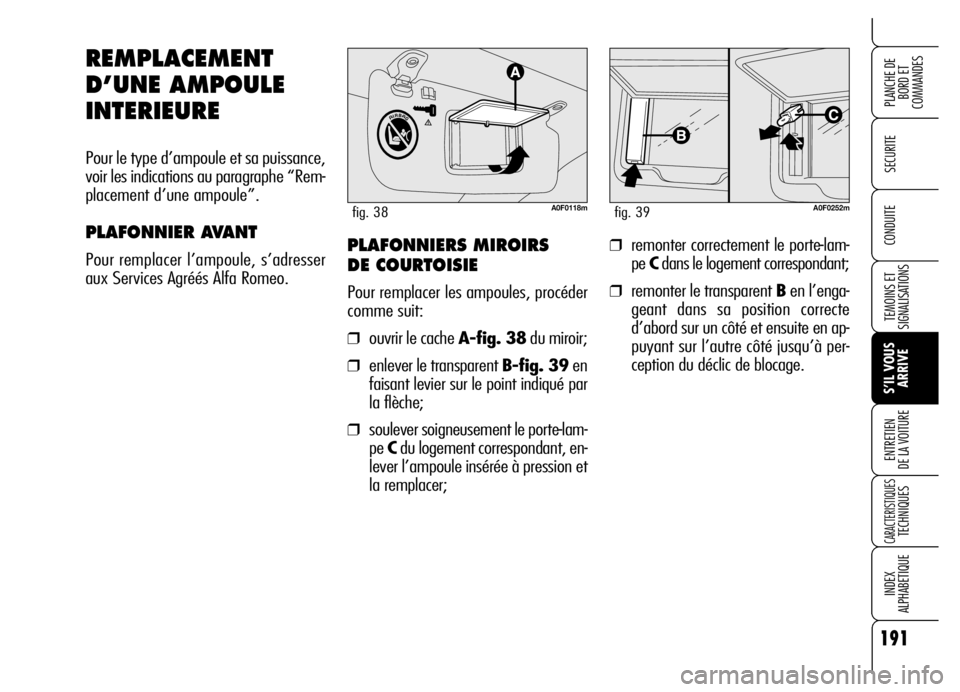

REMPLACEMENT
D’UNE AMPOULE
INTERIEURE
Pour le type d’ampoule et sa puissance,
voir les indications au paragraphe “Rem-
placement d’une ampoule”.
PLAFONNIER AVANT
Pour remplacer l’ampoule, s’adresser
aux Services Agréés Alfa Romeo.PLAFONNIERS MIROIRS
DE COURTOISIE
Pour remplacer les ampoules, procéder
comme suit:
❒ouvrir le cache A-fig. 38du miroir;
❒enlever le transparent B-fig. 39en
faisant levier sur le point indiqué par
la flèche;
❒soulever soigneusement le porte-lam-
pe Cdu logement correspondant, en-
lever l’ampoule insérée à pression et
la remplacer;
❒remonter correctement le porte-lam-
pe Cdans le logement correspondant;
❒remonter le transparent Ben l’enga-
geant dans sa position correcte
d’abord sur un côté et ensuite en ap-
puyant sur l’autre côté jusqu’à per-
ception du déclic de blocage.
A0F0118mfig. 38A0F0252mfig. 39

192
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE ENTRETIEN
DE LA VOITURE
CARACTERISTIQUES TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE❒refermer la protection B-fig. 41sur
le plafonnierA-fig. 40;
❒remonter le plafonnier en l’enga-
geant dans sa position correcte
d’abord sur un côté et ensuite en ap-
puyant sur l’autre côté jusqu’à per-
ception du déclic de blocage.

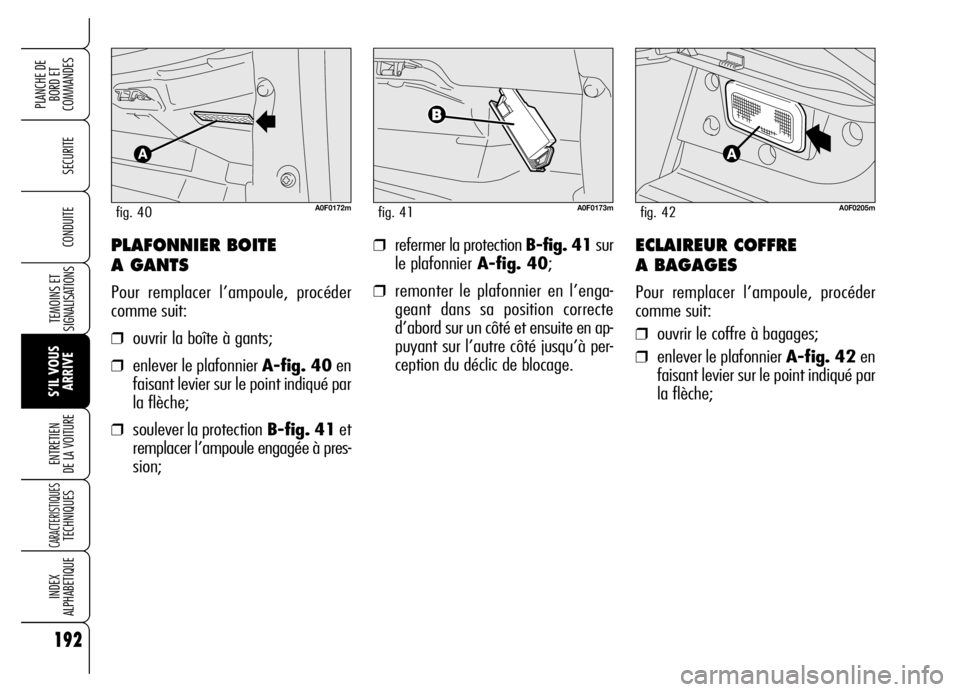

PLAFONNIER BOITE
A GANTS
Pour remplacer l’ampoule, procéder
comme suit:
❒ouvrir la boîte à gants;
❒enlever le plafonnier A-fig. 40en
faisant levier sur le point indiqué par
la flèche;
❒soulever la protectionB-fig. 41et
remplacer l’ampoule engagée à pres-
sion;
A0F0172mfig. 40A0F0173mfig. 41
ECLAIREUR COFFRE
A BAGAGES
Pour remplacer l’ampoule, procéder
comme suit:
❒ouvrir le coffre à bagages;
❒enlever le plafonnier A-fig. 42en
faisant levier sur le point indiqué par
la flèche;
A0F0205mfig. 42

193
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE ENTRETIEN
DE LA VOITURE
CARACTERISTIQUES TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE

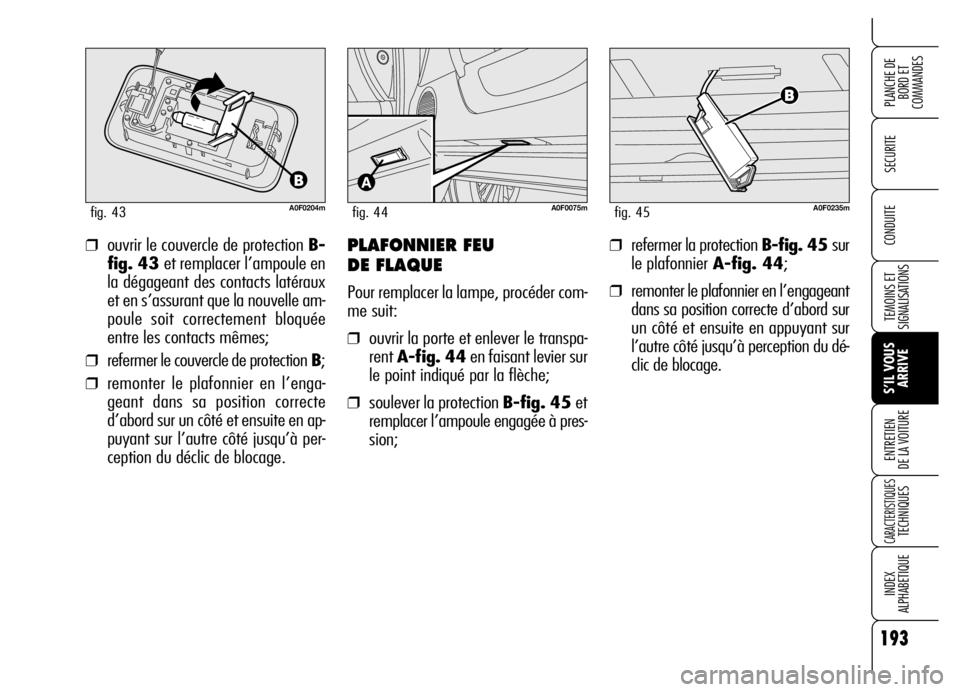

A0F0204mfig. 43
❒ouvrir le couvercle de protection B-
fig. 43 et remplacer l’ampoule en
la dégageant des contacts latéraux
et en s’assurant que la nouvelle am-
poule soit correctement bloquée
entre les contacts mêmes;
❒refermer le couvercle de protection B;
❒remonter le plafonnier en l’enga-
geant dans sa position correcte
d’abord sur un côté et ensuite en ap-
puyant sur l’autre côté jusqu’à per-
ception du déclic de blocage.
PLAFONNIER FEU
DE FLAQUE
Pour remplacer la lampe, procéder com-
me suit:
❒ouvrir la porte et enlever le transpa-
rent A-fig. 44en faisant levier sur
le point indiqué par la flèche;
❒soulever la protection B-fig. 45 et
remplacer l’ampoule engagée à pres-
sion;
A0F0075mfig. 44
❒refermer la protection B-fig. 45 sur
le plafonnier A-fig. 44;
❒remonter le plafonnier en l’engageant
dans sa position correcte d’abord sur
un côté et ensuite en appuyant sur
l’autre côté jusqu’à perception du dé-
clic de blocage.
A0F0235mfig. 45

194
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE ENTRETIEN
DE LA VOITURE
CARACTERISTIQUES TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE
A0F0119mfig. 46
Ne jamais remplacer un
fusible grillé par des fils
métalliques ou un autre
matériel de récupération.
Ne jamais remplacer un
fusible par un autre
ayant un ampérage supérieur;
danger d’incendie.
ATTENTION
Si un fusible général de
protection (MEGA-FU-
SE, MAXI-FUSE) intervient,
s’adresser aux Services
Agréés Alfa Romeo. Avant de
remplacer un fusible, s’assurer
d’avoir sorti la clé de contact
du contacteur et d’avoir éteint
et/ou débranché tous les dis-
positifs électriques.
ATTENTION
Si le fusible devait en-
core griller, s’adresser
aux Services Agréés Alfa Ro-
meo.
ATTENTION

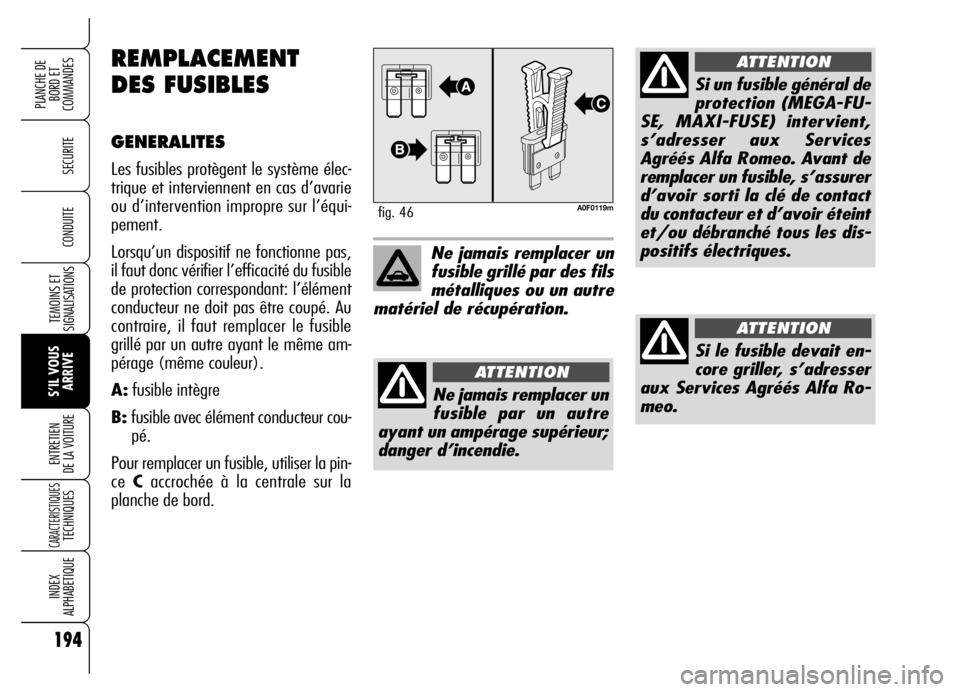

REMPLACEMENT
DES FUSIBLES
GENERALITES
Les fusibles protègent le système élec-
trique et interviennent en cas d’avarie
ou d’intervention impropre sur l’équi-
pement.
Lorsqu’un dispositif ne fonctionne pas,
il faut donc vérifier l’efficacité du fusible
de protection correspondant: l’élément
conducteur ne doit pas être coupé. Au
contraire, il faut remplacer le fusible
grillé par un autre ayant le même am-
pérage (même couleur).
A:fusible intègre
B:fusible avec élément conducteur cou-
pé.
Pour remplacer un fusible, utiliser la pin-
ce Caccrochée à la centrale sur la
planche de bord.

195
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE ENTRETIEN
DE LA VOITURE
CARACTERISTIQUES TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES

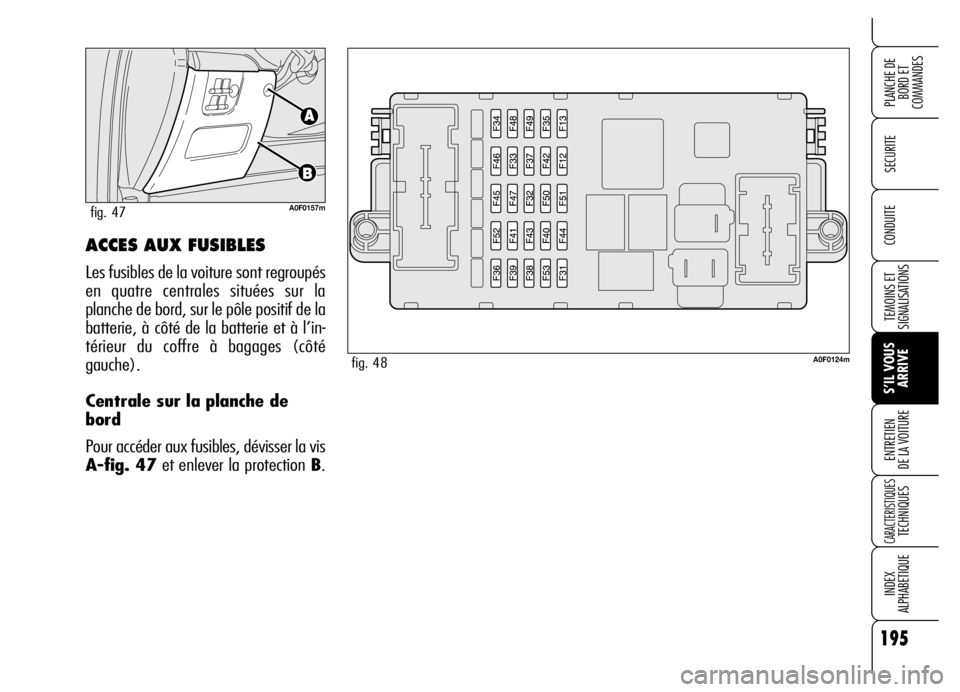

CONDUITEACCES AUX FUSIBLES
Les fusibles de la voiture sont regroupés
en quatre centrales situées sur la
planche de bord, sur le pôle positif de la
batterie, à côté de la batterie et à l’in-
térieur du coffre à bagages (côté
gauche).
Centrale sur la planche de
bord
Pour accéder aux fusibles, dévisser la vis
A-fig. 47et enlever la protection B.
A0F0157mfig. 47
A0F0124mfig. 48

196
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE ENTRETIEN
DE LA VOITURE
CARACTERISTIQUES TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES

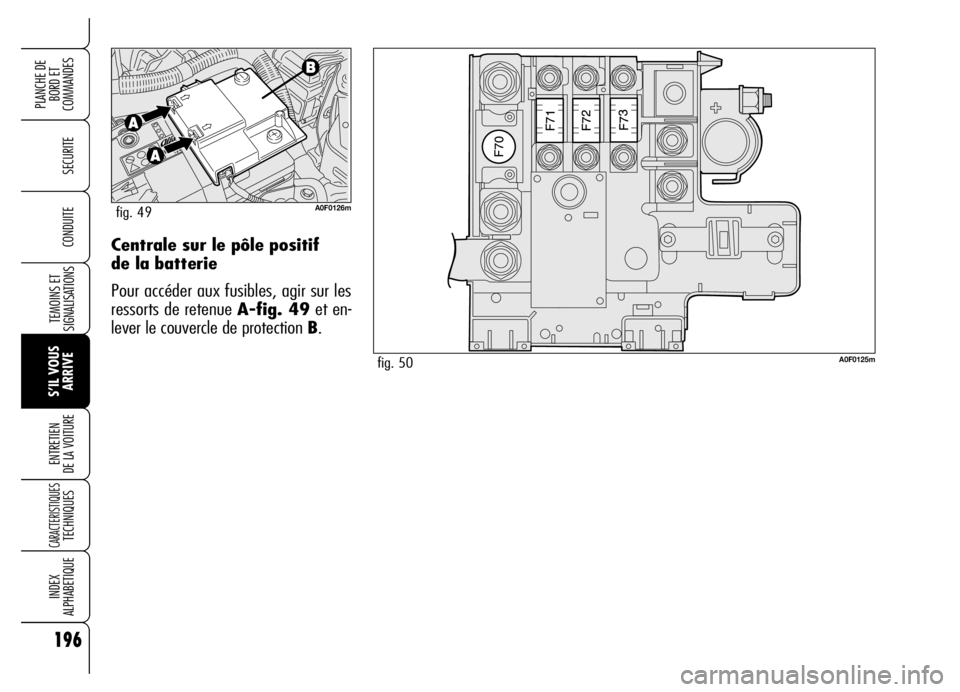

CONDUITECentrale sur le pôle positif
de la batterie
Pour accéder aux fusibles, agir sur les
ressorts de retenue A-fig. 49et en-
lever le couvercle de protection B.
A0F0126mfig. 49
A0F0125mfig. 50

197
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE ENTRETIEN
DE LA VOITURE
CARACTERISTIQUES TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES

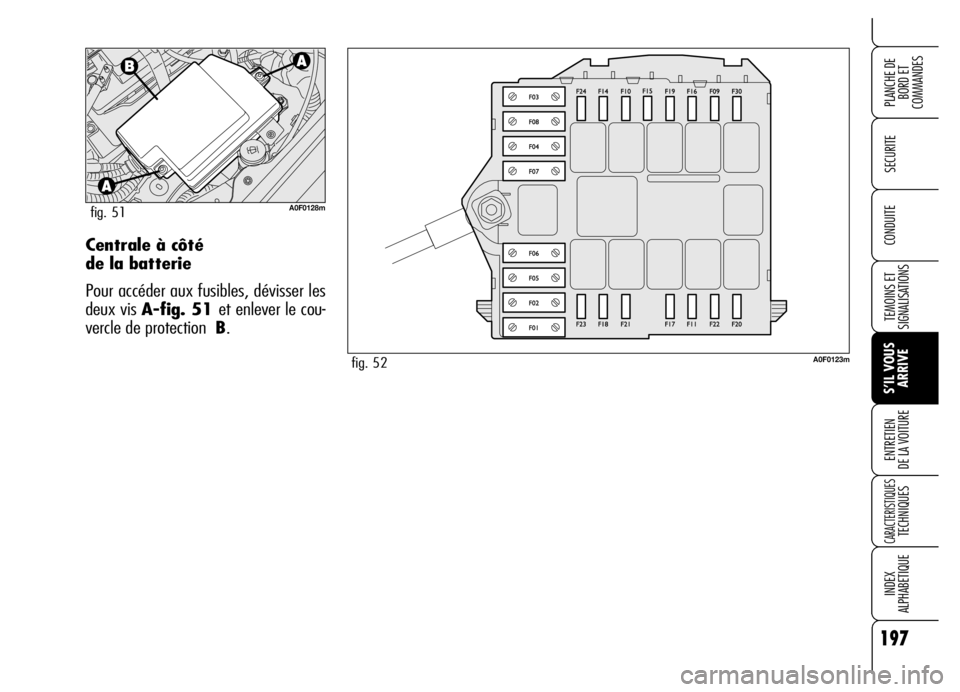

CONDUITECentrale à côté
de la batterie
Pour accéder aux fusibles, dévisser les
deux vis A-fig. 51 et enlever le cou-
vercle de protection B.
A0F0128mfig. 51
A0F0123mfig. 52

198
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE ENTRETIEN
DE LA VOITURE
CARACTERISTIQUES TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES

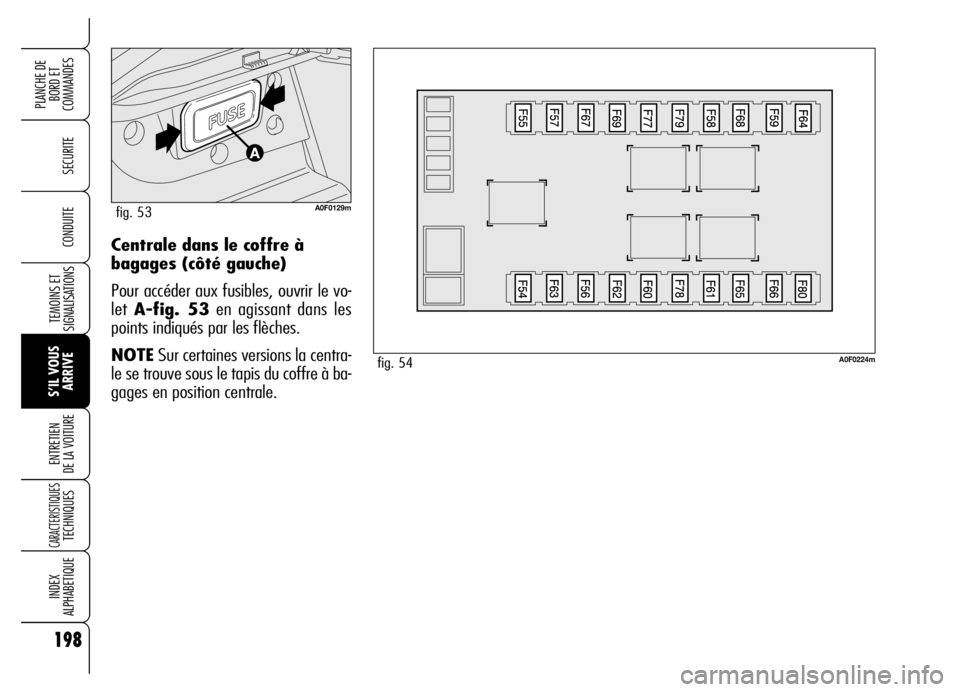

CONDUITECentrale dans le coffre à
bagages (côté gauche)
Pour accéder aux fusibles, ouvrir le vo-
let A-fig. 53en agissant dans les
points indiqués par les flèches.
NOTESur certaines versions la centra-
le se trouve sous le tapis du coffre à ba-
gages en position centrale.
A0F0129mfig. 53
A0F0224mfig. 54
