Alfa Romeo Brera/Spider 2006 Notice d'entretien (in French)

149
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE

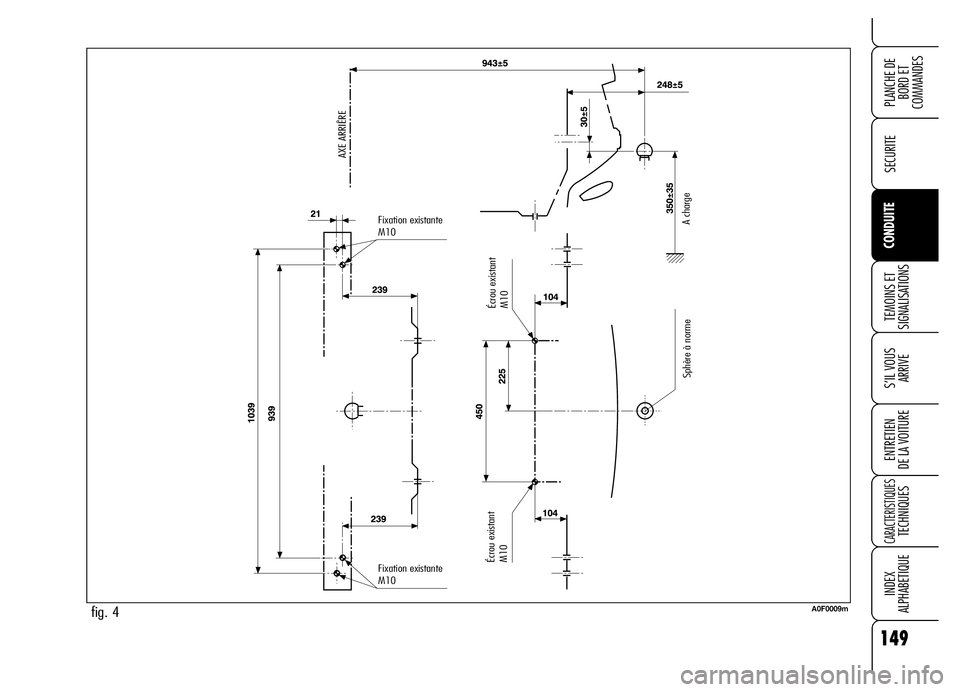

fig. 4A0F0009m
AXE ARRIÊRE
A charge
Sphère à norme
Fixation existante
M10
Écrou existant
M10Écrou existant
M10Fixation existante
M10

150
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE

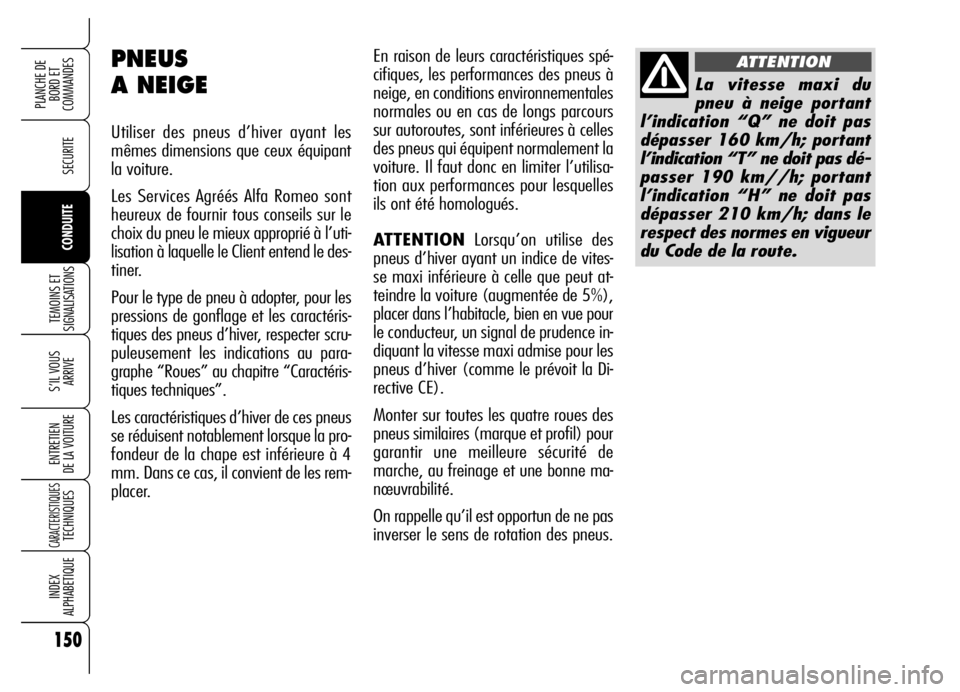

En raison de leurs caractéristiques spé-
cifiques, les performances des pneus à
neige, en conditions environnementales
normales ou en cas de longs parcours
sur autoroutes, sont inférieures à celles
des pneus qui équipent normalement la
voiture. Il faut donc en limiter l’utilisa-
tion aux performances pour lesquelles
ils ont été homologués.
ATTENTIONLorsqu’on utilise des
pneus d’hiver ayant un indice de vites-
se maxi inférieure à celle que peut at-
teindre la voiture (augmentée de 5%),
placer dans l’habitacle, bien en vue pour
le conducteur, un signal de prudence in-
diquant la vitesse maxi admise pour les
pneus d’hiver (comme le prévoit la Di-
rective CE).
Monter sur toutes les quatre roues des
pneus similaires (marque et profil) pour
garantir une meilleure sécurité de
marche, au freinage et une bonne ma-
nœuvrabilité.
On rappelle qu’il est opportun de ne pas
inverser le sens de rotation des pneus.PNEUS
A NEIGE
Utiliser des pneus d’hiver ayant les
mêmes dimensions que ceux équipant
la voiture.
Les Services Agréés Alfa Romeo sont
heureux de fournir tous conseils sur le
choix du pneu le mieux approprié à l’uti-
lisation à laquelle le Client entend le des-
tiner.
Pour le type de pneu à adopter, pour les
pressions de gonflage et les caractéris-
tiques des pneus d’hiver, respecter scru-
puleusement les indications au para-
graphe “Roues” au chapitre “Caractéris-
tiques techniques”.
Les caractéristiques d’hiver de ces pneus
se réduisent notablement lorsque la pro-
fondeur de la chape est inférieure à 4
mm. Dans ce cas, il convient de les rem-
placer.
La vitesse maxi du
pneu à neige portant
l’indication “Q” ne doit pas
dépasser 160 km/h; portant
l’indication “T” ne doit pas dé-
passer 190 km//h; portant
l’indication “H” ne doit pas
dépasser 210 km/h; dans le
respect des normes en vigueur
du Code de la route.
ATTENTION

151
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE

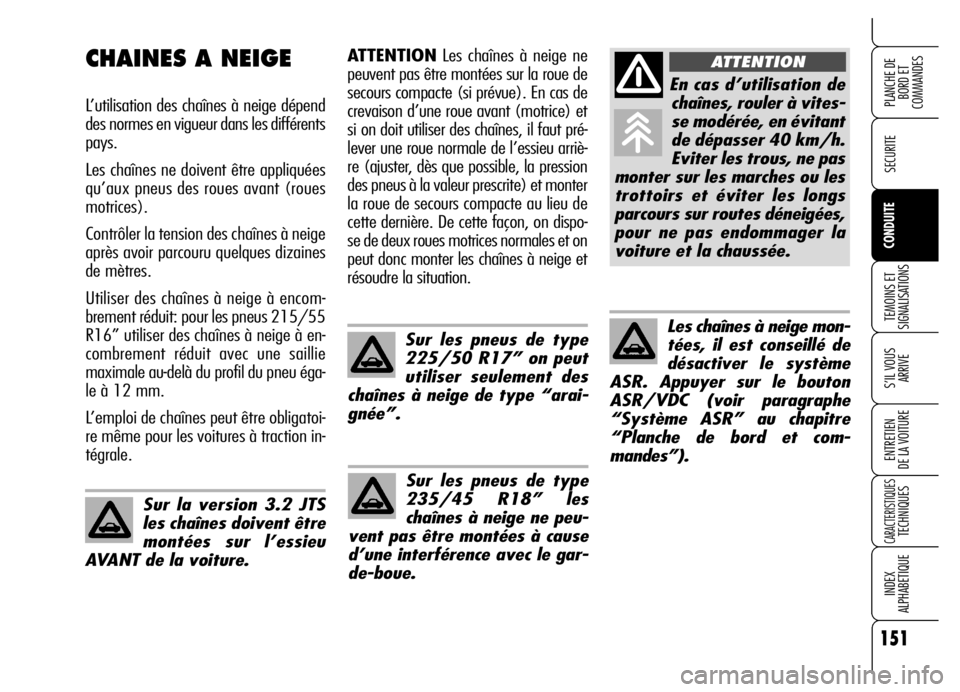

ATTENTIONLes chaînes à neige ne
peuvent pas être montées sur la roue de
secours compacte (si prévue). En cas de
crevaison d’une roue avant (motrice) et
si on doit utiliser des chaînes, il faut pré-
lever une roue normale de l’essieu arriè-
re (ajuster, dès que possible, la pression
des pneus à la valeur prescrite) et monter
la roue de secours compacte au lieu de
cette dernière. De cette façon, on dispo-
se de deux roues motrices normales et on
peut donc monter les chaînes à neige et
résoudre la situation.CHAINES A NEIGE
L’utilisation des chaînes à neige dépend
des normes en vigueur dans les différents
pays.
Les chaînes ne doivent être appliquées
qu’aux pneus des roues avant (roues
motrices).
Contrôler la tension des chaînes à neige
après avoir parcouru quelques dizaines
de mètres.
Utiliser des chaînes à neige à encom-
brement réduit: pour les pneus 215/55
R16” utiliser des chaînes à neige à en-
combrement réduit avec une saillie
maximale au-delà du profil du pneu éga-
le à 12 mm.
L’emploi de chaînes peut être obligatoi-
re même pour les voitures à traction in-
tégrale.
Sur les pneus de type
225/50 R17” on peut
utiliser seulement des
chaînes à neige de type “arai-
gnée”.
En cas d’utilisation de
chaînes, rouler à vites-
se modérée, en évitant
de dépasser 40 km/h.
Eviter les trous, ne pas
monter sur les marches ou les
trottoirs et éviter les longs
parcours sur routes déneigées,
pour ne pas endommager la
voiture et la chaussée.
ATTENTION
Les chaînes à neige mon-
tées, il est conseillé de
désactiver le système
ASR. Appuyer sur le bouton
ASR/VDC (voir paragraphe
“Système ASR” au chapitre
“Planche de bord et com-
mandes”).
Sur les pneus de type
235/45 R18” les
chaînes à neige ne peu-
vent pas être montées à cause
d’une interférence avec le gar-
de-boue. Sur la version 3.2 JTS
les chaînes doivent être
montées sur l’essieu
AVANT de la voiture.

152
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE

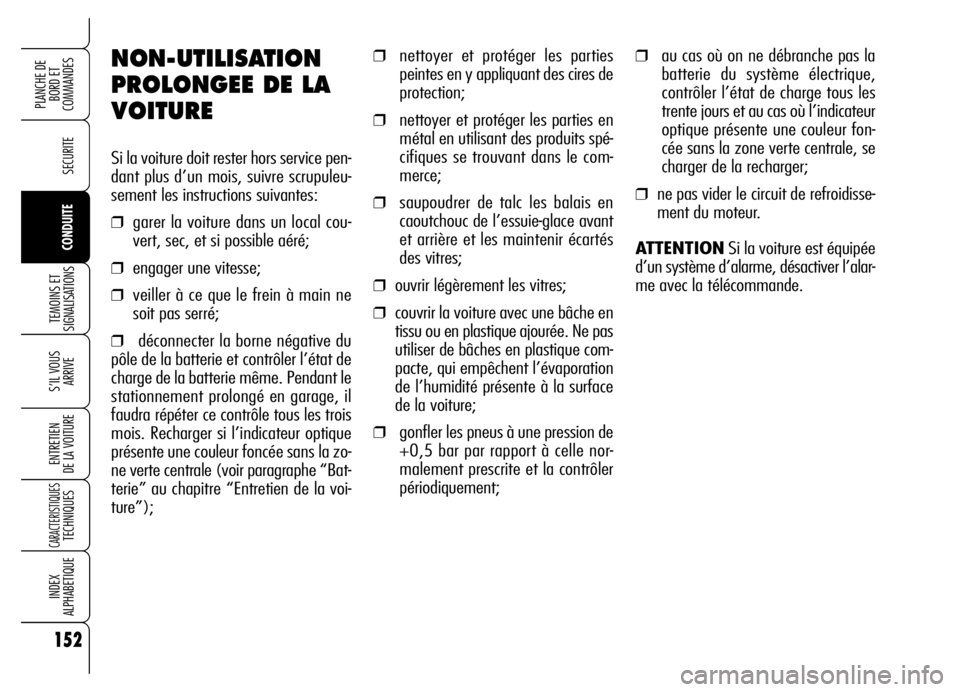

NON-UTILISATION
PROLONGEE DE LA
VOITURE
Si la voiture doit rester hors service pen-
dant plus d’un mois, suivre scrupuleu-
sement les instructions suivantes:
❒garer la voiture dans un local cou-
vert, sec, et si possible aéré;
❒engager une vitesse;
❒veiller à ce que le frein à main ne
soit pas serré;
❒déconnecter la borne négative du
pôle de la batterie et contrôler l’état de
charge de la batterie même. Pendant le
stationnement prolongé en garage, il
faudra répéter ce contrôle tous les trois
mois. Recharger si l’indicateur optique
présente une couleur foncée sans la zo-
ne verte centrale (voir paragraphe “Bat-
terie” au chapitre “Entretien de la voi-
ture”);
❒nettoyer et protéger les parties
peintes en y appliquant des cires de
protection;
❒nettoyer et protéger les parties en
métal en utilisant des produits spé-
cifiques se trouvant dans le com-
merce;
❒saupoudrer de talc les balais en
caoutchouc de l’essuie-glace avant
et arrière et les maintenir écartés
des vitres;
❒ouvrir légèrement les vitres;
❒couvrir la voiture avec une bâche en
tissu ou en plastique ajourée. Ne pas
utiliser de bâches en plastique com-
pacte, qui empêchent l’évaporation
de l’humidité présente à la surface
de la voiture;
❒gonfler les pneus à une pression de
+0,5 bar par rapport à celle nor-
malement prescrite et la contrôler
périodiquement;
❒au cas où on ne débranche pas la
batterie du système électrique,
contrôler l’état de charge tous les
trente jours et au cas où l’indicateur
optique présente une couleur fon-
cée sans la zone verte centrale, se
charger de la recharger;
❒ne pas vider le circuit de refroidisse-
ment du moteur.
ATTENTIONSi la voiture est équipée
d’un système d’alarme, désactiver l’alar-
me avec la télécommande.

153
SECURITE
TEMOINS ETSIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE
T T T T
E E E E
M M M M
O O O O
I I I I
N N N N
S S S S

E E E E
T T T T

S S S S
I I I I
G G G G
N N N N
A A A A
L L L L
I I I I
S S S S
A A A A
T T T T
I I I I
O O O O
N N N N
S S S S

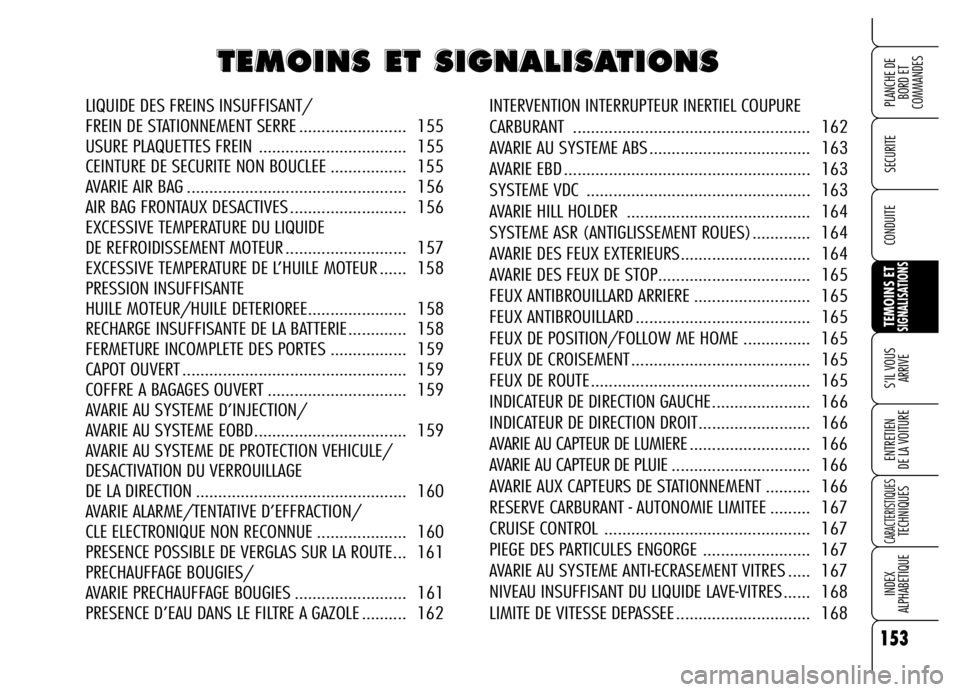

LIQUIDE DES FREINS INSUFFISANT/
FREIN DE STATIONNEMENT SERRE ........................ 155
USURE PLAQUETTES FREIN ................................. 155
CEINTURE DE SECURITE NON BOUCLEE ................. 155
AVARIE AIR BAG ................................................. 156
AIR BAG FRONTAUX DESACTIVES .......................... 156
EXCESSIVE TEMPERATURE DU LIQUIDE
DE REFROIDISSEMENT MOTEUR ........................... 157
EXCESSIVE TEMPERATURE DE L’HUILE MOTEUR ...... 158
PRESSION INSUFFISANTE
HUILE MOTEUR/HUILE DETERIOREE...................... 158
RECHARGE INSUFFISANTE DE LA BATTERIE ............. 158
FERMETURE INCOMPLETE DES PORTES ................. 159
CAPOT OUVERT .................................................. 159
COFFRE A BAGAGES OUVERT ............................... 159
AVARIE AU SYSTEME D’INJECTION/
AVARIE AU SYSTEME EOBD.................................. 159
AVARIE AU SYSTEME DE PROTECTION VEHICULE/
DESACTIVATION DU VERROUILLAGE
DE LA DIRECTION ............................................... 160
AVARIE ALARME/TENTATIVE D’EFFRACTION/
CLE ELECTRONIQUE NON RECONNUE .................... 160
PRESENCE POSSIBLE DE VERGLAS SUR LA ROUTE... 161
PRECHAUFFAGE BOUGIES/
AVARIE PRECHAUFFAGE BOUGIES ......................... 161
PRESENCE D’EAU DANS LE FILTRE A GAZOLE .......... 162INTERVENTION INTERRUPTEUR INERTIEL COUPURE
CARBURANT ..................................................... 162
AVARIE AU SYSTEME ABS .................................... 163
AVARIE EBD ....................................................... 163
SYSTEME VDC .................................................. 163
AVARIE HILL HOLDER ......................................... 164
SYSTEME ASR (ANTIGLISSEMENT ROUES)............. 164
AVARIE DES FEUX EXTERIEURS............................. 164
AVARIE DES FEUX DE STOP.................................. 165
FEUX ANTIBROUILLARD ARRIERE .......................... 165
FEUX ANTIBROUILLARD ....................................... 165
FEUX DE POSITION/FOLLOW ME HOME ............... 165
FEUX DE CROISEMENT ........................................ 165
FEUX DE ROUTE ................................................. 165
INDICATEUR DE DIRECTION GAUCHE...................... 166
INDICATEUR DE DIRECTION DROIT......................... 166
AVARIE AU CAPTEUR DE LUMIERE........................... 166
AVARIE AU CAPTEUR DE PLUIE............................... 166
AVARIE AUX CAPTEURS DE STATIONNEMENT .......... 166
RESERVE CARBURANT - AUTONOMIE LIMITEE ......... 167
CRUISE CONTROL .............................................. 167
PIEGE DES PARTICULES ENGORGE ........................ 167
AVARIE AU SYSTEME ANTI-ECRASEMENT VITRES ..... 167
NIVEAU INSUFFISANT DU LIQUIDE LAVE-VITRES ...... 168
LIMITE DE VITESSE DEPASSEE .............................. 168

154
SECURITE
TEMOINS ETSIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE

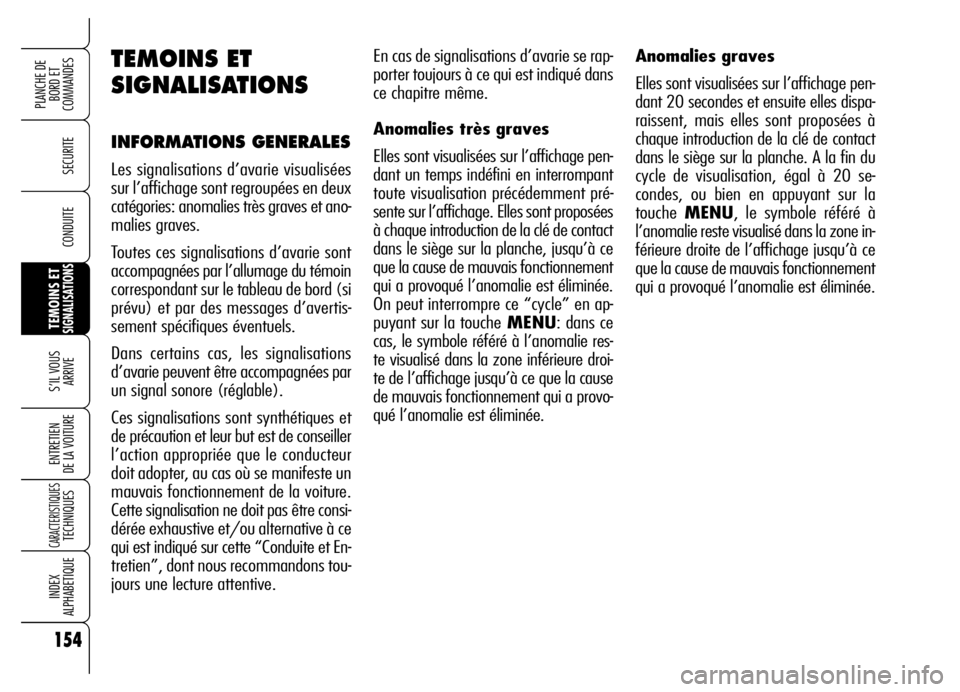

En cas de signalisations d’avarie se rap-
porter toujours à ce qui est indiqué dans
ce chapitre même.
Anomalies très graves
Elles sont visualisées sur l’affichage pen-
dant un temps indéfini en interrompant
toute visualisation précédemment pré-
sente sur l’affichage. Elles sont proposées
à chaque introduction de la clé de contact
dans le siège sur la planche, jusqu’à ce
que la cause de mauvais fonctionnement
qui a provoqué l’anomalie est éliminée.
On peut interrompre ce “cycle” en ap-
puyant sur la toucheMENU: dans ce
cas, le symbole référé à l’anomalie res-
te visualisé dans la zone inférieure droi-
te de l’affichage jusqu’à ce que la cause
de mauvais fonctionnement qui a provo-
qué l’anomalie est éliminée.TEMOINS ET
SIGNALISATIONS
INFORMATIONS GENERALES
Les signalisations d’avarie visualisées
sur l’affichage sont regroupées en deux
catégories: anomalies très graves et ano-
malies graves.
Toutes ces signalisations d’avarie sont
accompagnées par l’allumage du témoin
correspondant sur le tableau de bord (si
prévu) et par des messages d’avertis-
sement spécifiques éventuels.
Dans certains cas, les signalisations
d’avarie peuvent être accompagnées par
un signal sonore (réglable).
Ces signalisations sont synthétiques et
de précaution et leur but est de conseiller
l’action appropriée que le conducteur
doit adopter, au cas où se manifeste un
mauvais fonctionnement de la voiture.
Cette signalisation ne doit pas être consi-
dérée exhaustive et/ou alternative à ce
qui est indiqué sur cette “Conduite et En-
tretien”, dont nous recommandons tou-
jours une lecture attentive. Anomalies graves
Elles sont visualisées sur l’affichage pen-
dant 20 secondes et ensuite elles dispa-
raissent, mais elles sont proposées à
chaque introduction de la clé de contact
dans le siège sur la planche. A la fin du
cycle de visualisation, égal à 20 se-
condes, ou bien en appuyant sur la
touche MENU, le symbole référé à
l’anomalie reste visualisé dans la zone in-
férieure droite de l’affichage jusqu’à ce
que la cause de mauvais fonctionnement
qui a provoqué l’anomalie est éliminée.

155
SECURITE
TEMOINS ETSIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE
CEINTURES DE
SECURITE NON
BOUCLEES (rouge)
Si la voiture est à l’arrêt, le témoin s’al-
lume de façon permanente quand:
❒la ceinture du conducteur n’est pas
correctement bouclée;
❒la ceinture du passager n’est pas cor-
rectement bouclée, il y a d’objets
lourds sur le siège du passager;
❒la ceinture du conducteur et du pas-
sager sont débouclées.
Analoguement, la voiture en marche, ce
témoin s’allumera de façon clignotante,
en même temps qu’une alarme sonore
(buzzer), pendant une brève période de
temps.
Le témoin restera ensuite allumé de ma-
nière fixe.
L’alarme sonore peut être désactivée tem-
porairement en suivant la procédure sui-
vante:
❒boucler les ceintures de sécurité
avant;
❒insérer la clé électronique dans le dis-
positif de démarrage;
USURE PLAQUETTES
FREIN
(jaune ambre)
L’affichage visualise un message + sym-
bole si les plaquettes des freins avant
sont usées; dans ce cas, procéder dès
que possible à leur remplacement.
ATTENTIONEtant donné que la voi-
ture est munie d’un détecteur d’usure
pour les plaquettes des freins avant, pro-
céder, à l’occasion de leur remplace-
ment, également au contrôle des pla-
quettes des freins arrière.
d
pendant la marche, vé-
rifier que le frein de station-
nement n’est pas serré. Si le
témoin reste allumé lorsque le
frein à main est serré, s’arrê-
ter immédiatement et s’adres-
ser aux Services Agréés Alfa
Romeo.
ATTENTIONLIQUIDE DES FREINS
INSUFFISANT
(rouge)
FREIN DE
STATIONNEMENT
SERRE (rouge)
En insérant la clé dans le dispositif de
démarrage, le témoin s’allume, mais il
doit s’éteindre après quelques secondes.
Liquide des freins insuffisant
Le témoin s’allume (em même temps
que la visualisation d’un message sur
l’affichage) quand le niveau du liquide
des freins descend sous le niveau mini-
mum, à cause d’une fuite possible du li-
quide du circuit.
Frein de stationnement serré
Le témoin s’allume lorsque le frein de
stationnement est serré.
x

156
SECURITE
TEMOINS ETSIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE
AVARIE AIR BAG
(rouge)
En insérant la clé dans le dis-
positif de démarrage, le témoin s’allu-
me, mais il doit s’éteindre après
quelques secondes.
L’allumage du témoin de manière per-
manente en même temps qu’un mes-
sage visualisé sur l’affichage indique une
anomalie au système Air bag.
❒déboucler une des ceintures avant
après 20 secondes et avant 1 minu-
te.
Cette procédure est valable jusqu’à la pro-
chaine extinction du moteur.
Pour la désactivation permanente,
s’adresser aux Services Agréés Alfa Ro-
meo. Il est possible de réactiver le sys-
tème “signalisation ceintures bouclées”
exclusivement par le “Menu de Setup”
de l’affichage (voir paragraphe “Afficha-
ge multifonciton reconfigurable“ au cha-
pitre “Planche de bord et commandes”).
¬
Si le témoin ¬ ¬ne s’al-
lume pas en insérant la
clé dans le dispositif de dé-
marrage, ou bien s’il reste al-
lumé pendant la marche (en
même temps qu’un message
visualisé sur l’affichage), une
anomalie peut être présente;
dans ce cas, les air bag ou les
prétensionneurs pourraient ne
pas s’activer en cas d’accident
ou, dans un nombre plus limi-
té de cas, s’activer erroné-
ment. Avant de poursuivre,
s’adresser aux Services
Agréés Alfa Romeo pour le
contrôle immédiat du système.
L’avarie du témoin
¬ ¬(témoin
éteint) est signalée aussi par
le clignotement au-delà des se-
condes habituelles du témoin
Fqui signale l’Air bag fron-
tal passager désactivé.
ATTENTIONAIR BAG FRONTAUX
COTE PASSAGER
DESACTIVES
(jaune ambre)
Le témoin (placé sur la façade du pla-
fonnier avant) s’allume quand on désac-
tive les Air bag frontaux côté passager,
l’Air bag genoux côté passager (si pré-
vu) et l’Air bag latéral avant côté pas-
sager par le commutateur à clé (pour les
versions/marchés où prévu).
L’Air bag côté passager activé, en intro-
duisant la clé électronique dans le dispo-
sitif de démarrage, le témoin s’allume à
lumière fixe pendant 4 secondes, cligno-
te pendant les 4 secondes suivantes, et
il doit enfin s’éteindre.
F

157
SECURITE
TEMOINS ETSIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE
– En cas d’utilisation contrai-
gnante de la voiture (par exemple
tractage de remorque en montée ou si
la voiture est chargée): ralentir la marche
et, si le témoin reste allumé, arrêter la
voiture. S’arrêter pendant 2 ou 3 mi-
nutes en tenant le moteur allumé et lé-
gèrement accéléré pour favoriser une cir-
culation plus active du liquide de refroi-
dissement, puis couper le moteur.
ATTENTIONSur des parcours très
contraignants il est conseillé de garder
le moteur allumé et légèrement accélé-
ré pendant quelques minutes avant de
l’éteindre.
Le témoin Fsignale
aussi des anomalies
éventuelles du témoin
¬ ¬. Cet-
te condition est signalée par le
clignotement intermittent du
témoin
Fmême au-delà de 4
secondes. Dans ce cas, le té-
moin
¬ ¬pourrait ne pas signa-
ler des anomalies éventuelles
des systèmes de retenue.
Avant de poursuivre, s’adres-
ser aux Services Agréés Alfa
Romeo pour le contrôle immé-
diat du système.
ATTENTIONEXCESSIVE
TEMPERATURE
LIQUIDE
REFROIDISSEMENT
MOTEUR (rouge)
En introduisant la clé dans le dispositif de
démarrage le témoin (placé sur l’indica-
teur de la température liquide de refroi-
dissement moteur) s’allume, mais il doit
s’éteindre après quelques secondes. Le té-
moin s’allume (en même temps qu’un
message visualisé par l’affichage) lorsque
le moteur est en surchauffe. Si le témoin
s’allume il faut suivre les indications sui-
vantes:
– en cas de marche normale: ar-
rêter la voiture, couper le moteur et vé-
rifier que le niveau de l’eau ne soit pas
au-dessous du repère MIN. Dans ce
cas, attendre quelques minutes afin que
le moteur refroidisse, ouvrir lentement
et avec précaution le bouchon, faire l’ap-
point avec du liquide de refroidissement,
en s’assurant qu’il se trouve entre les
repères MINet MAXindiqués sur le
réservoir même. Vérifier aussi visuelle-
ment la présence de fuites éventuelles
de liquide. Si au démarrage suivant le
témoin s’allume de nouveau, s’adresser
aux Services Agréés Alfa Romeo.
u
Le moteur très chaud,
ne pas enlever le bou-
chon du réservoir: danger de
brûlures.
ATTENTION

158
SECURITE
TEMOINS ETSIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE
EXCESSIVE
TEMPERATURE
HUILE MOTEUR
En introduisant la clé dans le dispositif
de démarrage, le témoin (placé sur l’in-
dicateur de la température de l’huile mo-
teur) s’allume mais il doit s’éteindre
après quelques secondes.
L’allumage du témoin pendant la
marche (en même temps qu’un mes-
sage visualisé par l’affichage) indique
l’augmentation excessive de la tempé-
rature de l’huile moteur; dans ce cas,
couper le moteur et s’adresser aux Ser-
vices Agréés Alfa Romeo.
RECHARGE
INSUFFISANTE DE
LA BATTERIE (rouge)
Si l’affichage visualise le symbo-
le
w+ message, s’adresser immédia-
tement aux Services Agréés Alfa Romeo.
w
`
Si le symbole v+
message sont visualisés
sur l’affichage, s’adres-
ser dès que possible aux Ser-
vices Agréés Alfa Romeo qui se
chargeront d’effectuer la vi-
dange de l’huile moteur et
d’éteindre le symbole
vcor-
respondant sur l’affichage.
PRESSION
INSUFFISANTE
DE L’HUILE MOTEUR
HUILE DEGRADEE
(versions diesel)
Pression insuffisante de
l’huile moteur
Si, pendant la marche, l’affichage visua-
lise un message + symbole, arrêter le mo-
teur et s’adresser aux Services Agréés Al-
fa Romeo.
Huile détériorée
(versions diesel)
L’affichage visualise un message + sym-
bole quand le système relève l’huile mo-
teur détériorée.
Après la première signalisation, lors de
chaque démarrage du moteur, le messa-
ge + symbole sont visualisés sur l’affi-
chage pendant environ 1 minute et en-
suite toutes les 2 heures jusqu’à la vi-
dange de l’huile.
v
Si le témoin `clignote
pendant la marche,
s’adresser aux Services
Agréés Alfa Romeo.
