Alfa Romeo Brera/Spider 2007 Betriebsanleitung (in German)

239
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGENI
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN
UND FAHRT
2.2 JTS
939A5000
Otto
4 in Reihe
4
86 X 94,6
2198
136
185
6500
230
23,4
4500
NGKFR5CP
Bleifreies
Superbenzin
95 ROZ
(Spezifikation
EN228)3.2 JTS
939A000
Otto
6 in V von 60°
4
85,6 X 89
3195
191
260
6300
322
32,8
4500
BOSCH
HR7MPP152
Bleifreies
Superbenzin
95 ROZ
(Spezifikation
EN228)2.4 JTDM
939A3000
Diesel
5 in Reihe
4
82 x 90,4
2387
147
200
4000
400
40,8
2000
–
Pkw-Diesel
(Norm EN590)
Wenden Sie sich bitte für den Austausch der Zündkerzen an den Autorisierten Kundendienst
Alfa Romeo.

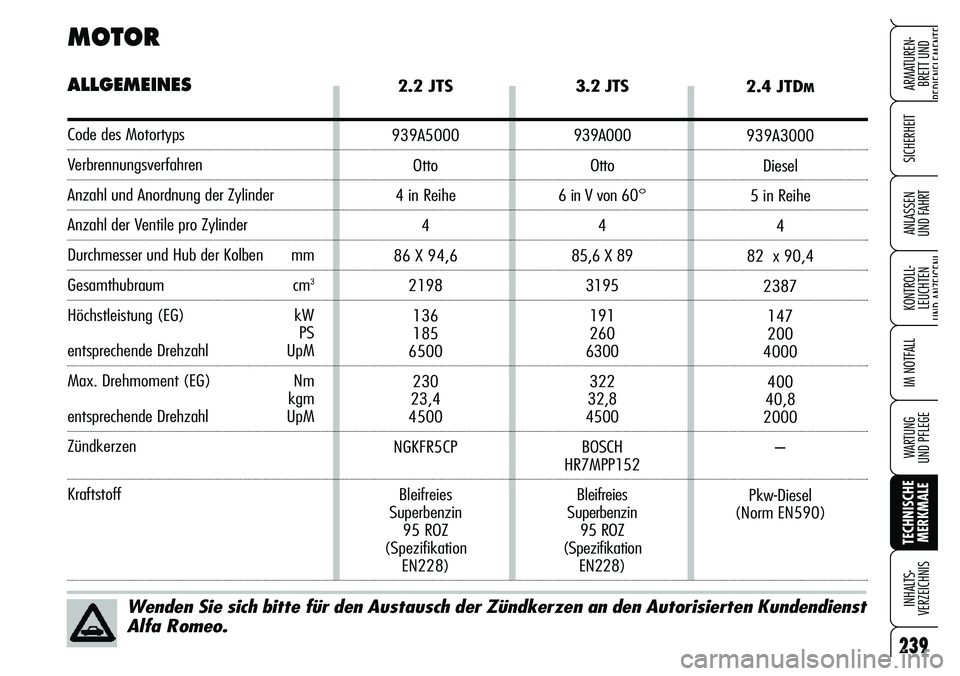

MOTOR
ALLGEMEINES
Code des Motortyps
Verbrennungsverfahren
Anzahl und Anordnung der Zylinder
Anzahl der Ventile pro Zylinder
Durchmesser und Hub der Kolben mm
Gesamthubraum cm3
Höchstleistung (EG) kW
PS
entsprechende Drehzahl UpM
Max. Drehmoment (EG) Nm
kgm
entsprechende Drehzahl UpM
Zündkerzen
Kraftstoff

240
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN
UND FAHRT

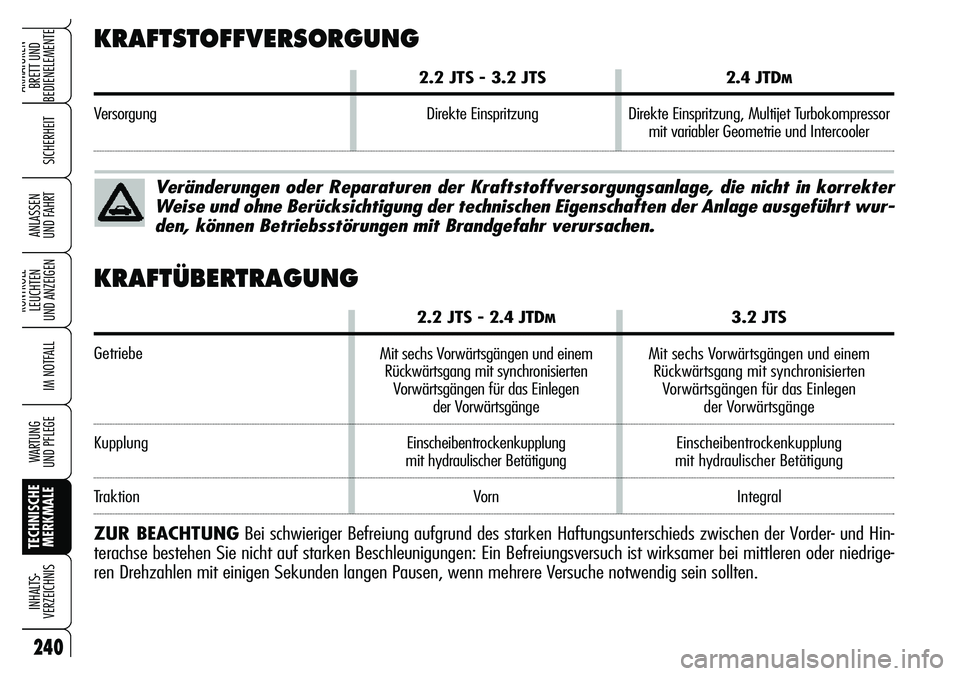

KRAFTSTOFFVERSORGUNG
2.2 JTS - 3.2 JTS2.4 JTDM
Versorgung Direkte Einspritzung Direkte Einspritzung, Multijet Turbokompressor
mit variabler Geometrie und Intercooler
Veränderungen oder Reparaturen der Kraftstoffversorgungsanlage, die nicht in korrekter
Weise und ohne Berücksichtigung der technischen Eigenschaften der Anlage ausgeführt wur-
den, können Betriebsstörungen mit Brandgefahr verursachen.
KRAFTÜBERTRAGUNG
Getriebe
Kupplung
Traktion
ZUR BEACHTUNGBei schwieriger Befreiung aufgrund des starken Haftungsunterschieds zwischen der Vorder- und Hin-
terachse bestehen Sie nicht auf starken Beschleunigungen: Ein Befreiungsversuch ist wirksamer bei mittleren oder niedrige-
ren Drehzahlen mit einigen Sekunden langen Pausen, wenn mehrere Versuche notwendig sein sollten.
2.2 JTS - 2.4 JTDM
Mit sechs Vorwärtsgängen und einem
Rückwärtsgang mit synchronisierten
Vorwärtsgängen für das Einlegen
der Vorwärtsgänge
Einscheibentrockenkupplung
mit hydraulischer Betätigung
Vorn3.2 JTS
Mit sechs Vorwärtsgängen und einem
Rückwärtsgang mit synchronisierten
Vorwärtsgängen für das Einlegen
der Vorwärtsgänge
Einscheibentrockenkupplung
mit hydraulischer Betätigung
Integral

241
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGENI
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN
UND FAHRT

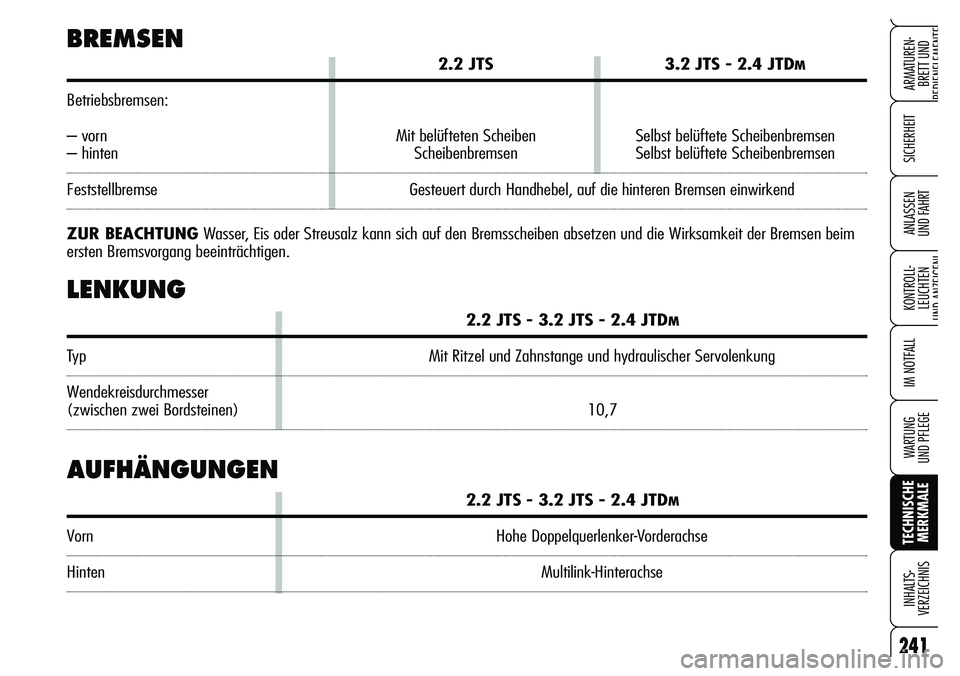

2.2 JTS 3.2 JTS - 2.4 JTDM
Betriebsbremsen:
– vorn Mit belüfteten Scheiben Selbst belüftete Scheibenbremsen
– hinten Scheibenbremsen Selbst belüftete Scheibenbremsen
Feststellbremse Gesteuert durch Handhebel, auf die hinteren Bremsen einwirkend
ZUR BEACHTUNG Wasser, Eis oder Streusalz kann sich auf den Bremsscheiben absetzen und die Wirksamkeit der Bremsen beim
ersten Bremsvorgang beeinträchtigen.
2.2 JTS - 3.2 JTS - 2.4 JTDM
Typ Mit Ritzel und Zahnstange und hydraulischer Servolenkung
Wendekreisdurchmesser
(zwischen zwei Bordsteinen) 10,7
BREMSEN
LENKUNG
2.2 JTS - 3.2 JTS - 2.4 JTDM
Vorn Hohe Doppelquerlenker-Vorderachse
Hinten Multilink-Hinterachse
AUFHÄNGUNGEN

242
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN

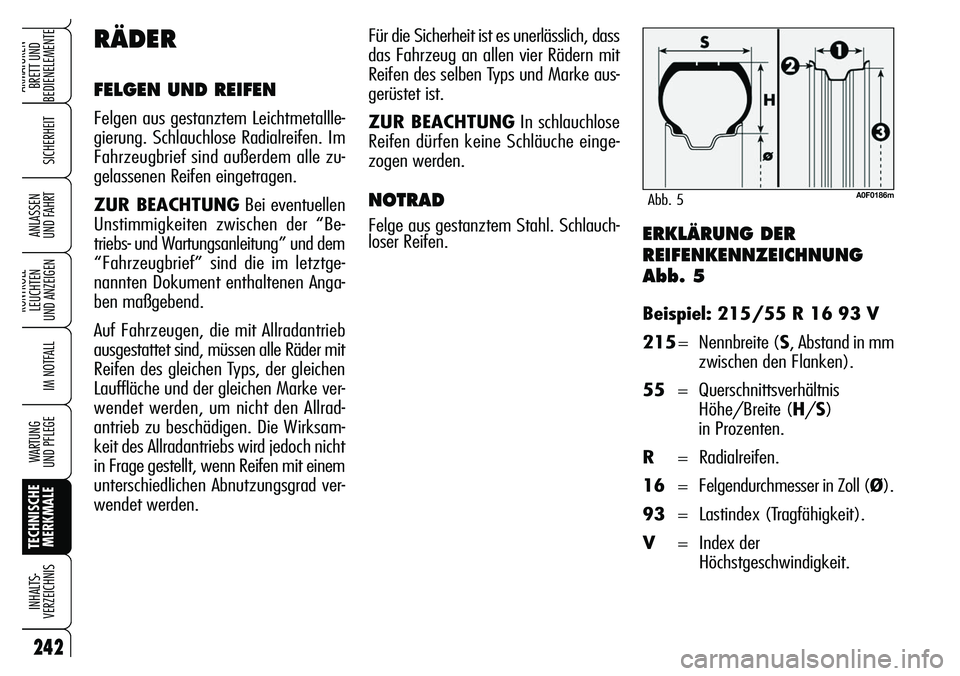

UND FAHRTERKLÄRUNG DER
REIFENKENNZEICHNUNG
Abb. 5
Beispiel: 215/55 R 16 93 V
215= Nennbreite (S, Abstand in mm
zwischen den Flanken).
55= Querschnittsverhältnis
Höhe/Breite (H/S)
in Prozenten.
R= Radialreifen.
16= Felgendurchmesser in Zoll (Ø).
93= Lastindex (Tragfähigkeit).
V = Index der
Höchstgeschwindigkeit.
RÄDER
FELGEN UND REIFEN
Felgen aus gestanztem Leichtmetallle-
gierung. Schlauchlose Radialreifen. Im
Fahrzeugbrief sind außerdem alle zu-
gelassenen Reifen eingetragen.
ZUR BEACHTUNGBei eventuellen
Unstimmigkeiten zwischen der “Be-
triebs- und Wartungsanleitung” und dem
“Fahrzeugbrief” sind die im letztge-
nannten Dokument enthaltenen Anga-
ben maßgebend.
Auf Fahrzeugen, die mit Allradantrieb
ausgestattet sind, müssen alle Räder mit
Reifen des gleichen Typs, der gleichen
Lauffläche und der gleichen Marke ver-
wendet werden, um nicht den Allrad-
antrieb zu beschädigen. Die Wirksam-
keit des Allradantriebs wird jedoch nicht
in Frage gestellt, wenn Reifen mit einem
unterschiedlichen Abnutzungsgrad ver-
wendet werden.
A0F0186mAbb. 5
Für die Sicherheit ist es unerlässlich, dass
das Fahrzeug an allen vier Rädern mit
Reifen des selben Typs und Marke aus-
gerüstet ist.
ZUR BEACHTUNGIn schlauchlose
Reifen dürfen keine Schläuche einge-
zogen werden.
NOTRAD
Felge aus gestanztem Stahl. Schlauch-
loser Reifen.

ERKLÄRUNG DER
FELGENKENNZEICHNUNG
Beispiel: 7 J x 16 H2 ET 43
7= Felgenbreite in Zoll 1.
J= Felgenrandprofil (seitlicher An-
satz, auf welchem der Reifen-
wulst aufliegt) 2.
16= Felgendurchmesser in Zoll (ent-
spricht dem der Angabe für den
zu montierenden Reifen) (3=
Ø).
H2= Form und Anzahl der “hump “
(kreisförmiger Ansatz, der den
Reifenwulst bei schlauchlosen
Reifen aufnimmt und auf der
Felge hält).
43= Radsturz (Abstand zwischen
der Auflagefläche Rad/Felge
und Mittellinie der Felge). Index der
Höchstgeschwindigkeit
Q= bis zu 160 km/h.
R= bis zu 170 km/h.
S= bis zu 180 km/h.
T= bis zu 190 km/h.
U= bis zu 200 km/h.
H= bis zu 210 km/h.
V= bis zu 240 km/h.
W= bis zu 270 km/h.
Y= bis zu 300 km/h.
Index der
Höchstgeschwindigkeit
für Winterreifen
QM + S= bis zu 160 km/h.
TM + S= bis zu 190 km/h.
HM + S= bis zu 210 km/h.
243
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGENI
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN
UND FAHRT

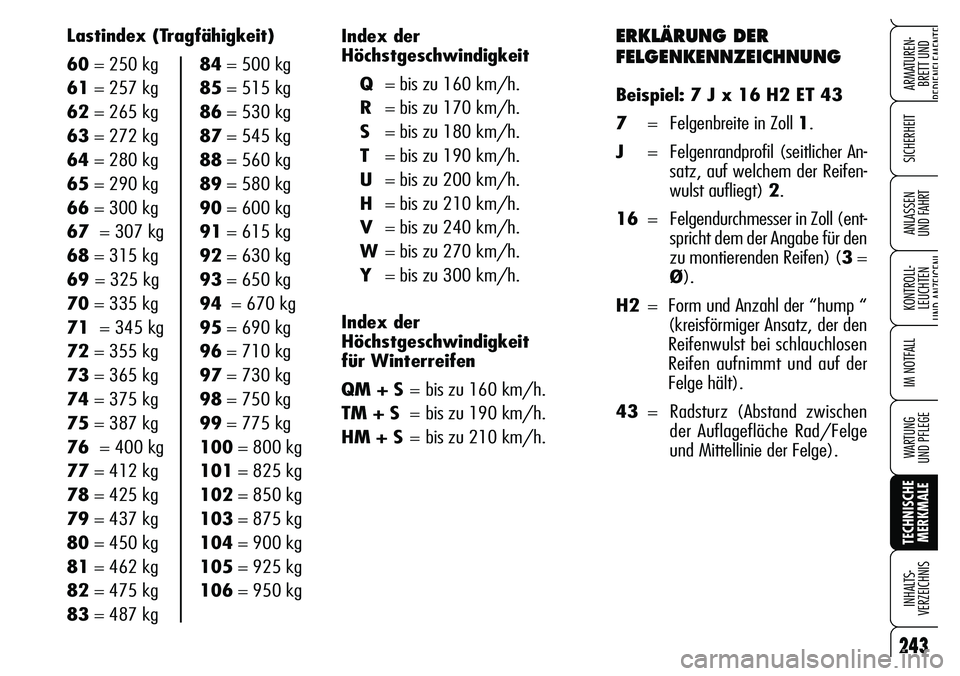

Lastindex (Tragfähigkeit)
60= 250 kg84= 500 kg
61= 257 kg85= 515 kg
62= 265 kg86= 530 kg
63= 272 kg87= 545 kg
64= 280 kg88= 560 kg
65= 290 kg89= 580 kg
66= 300 kg90= 600 kg
67 = 307 kg91= 615 kg
68= 315 kg92= 630 kg
69 = 325 kg93= 650 kg
70= 335 kg94= 670 kg
71 = 345 kg95= 690 kg
72= 355 kg96= 710 kg
73= 365 kg97= 730 kg
74= 375 kg98= 750 kg
75= 387 kg99= 775 kg
76 = 400 kg100= 800 kg
77= 412 kg101= 825 kg
78= 425 kg102= 850 kg
79= 437 kg103= 875 kg
80= 450 kg104= 900 kg
81= 462 kg105= 925 kg
82= 475 kg106= 950 kg
83= 487 kg

244
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN
UND FAHRT
Felge
Reifen
Felge
Reifen
Felge
Reifen
Felge
Reifen
Auf Reifen Typ 225/50 R17” können nur Schneeketten Typ “Spinne” verwendet werden. Auch auf der Version 3.2 JTS dürfen die Schneeketten nur auf die VORDERACHSE des Fahr-
zeugs aufgezogen werden.
Auf Reifen Typ 235/45 R18” dürfen keine Schneeketten verwendet werden, da sie mit
dem Kotflügel in Berührung kommen könnten.
4,00B x17"
T125/80 R17

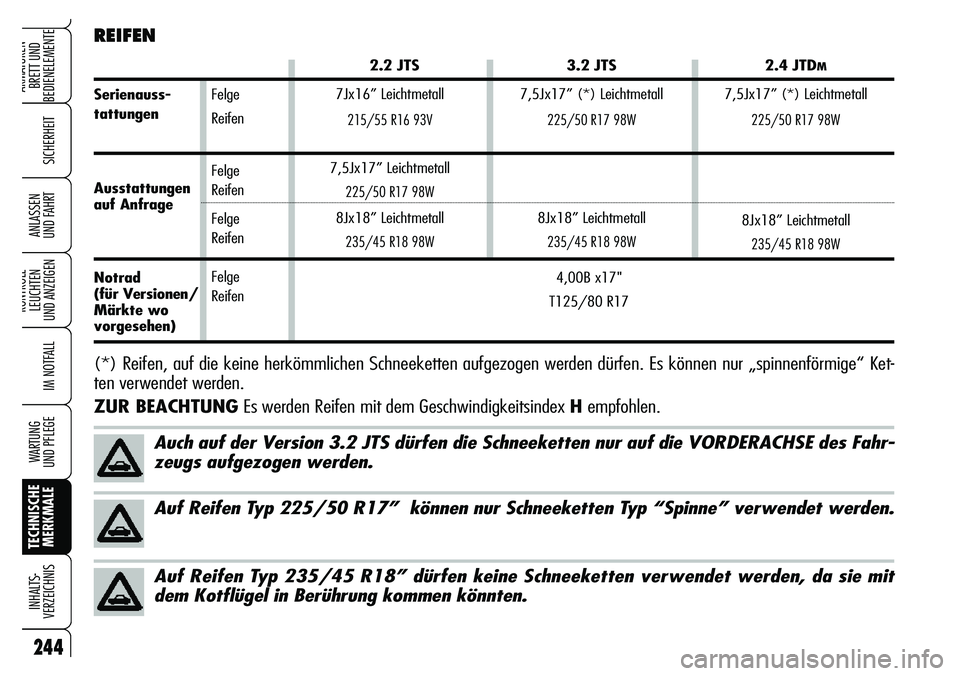

REIFEN
2.2 JTS
7Jx16” Leichtmetall
215/55 R16 93V
7,5Jx17” Leichtmetall
225/50 R17 98W
8Jx18” Leichtmetall
235/45 R18 98W
Serienauss-
tattungen
Ausstattungen auf Anfrage
Notrad
(für Versionen/
Märkte wo
vorgesehen)
(*) Reifen, auf die keine herkömmlichen Schneeketten aufgezogen werden dürfen. Es können nur „spinnenförmige“ Ket-
ten verwendet werden.
ZUR BEACHTUNGEs werden Reifen mit dem Geschwindigkeitsindex Hempfohlen.
3.2 JTS
7,5Jx17” (*) Leichtmetall
225/50 R17 98W
8Jx18” Leichtmetall
235/45 R18 98W
2.4 JTDM
7,5Jx17” (*) Leichtmetall
225/50 R17 98W
8Jx18” Leichtmetall
235/45 R18 98W

245
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGENI
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN
UND FAHRT

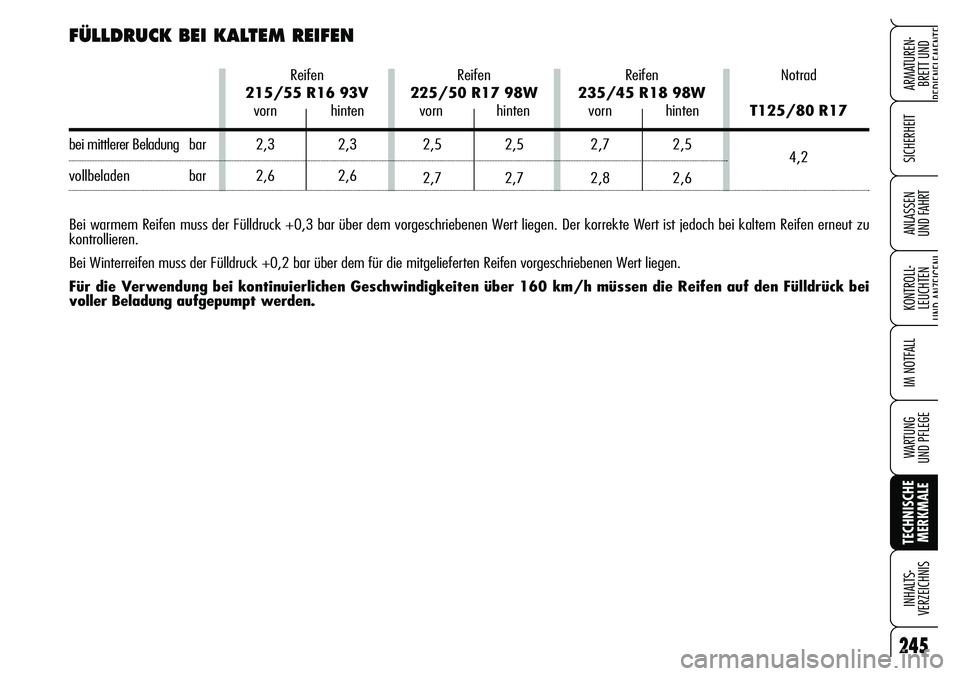

FÜLLDRUCK BEI KALTEM REIFEN
Bei warmem Reifen muss der Fülldruck +0,3 bar über dem vorgeschriebenen Wert liegen. Der korrekte Wert ist jedoch bei kaltem Reifen erneut zu
kontrollieren.
Bei Winterreifen muss der Fülldruck +0,2 bar über dem für die mitgelieferten Reifen vorgeschriebenen Wert liegen.
Für die Verwendung bei kontinuierlichen Geschwindigkeiten über 160 km/h müssen die Reifen auf den Fülldrück bei
voller Beladung aufgepumpt werden.Reifen
215/55 R16 93V
vorn hinten
2,3 2,3
2,6 2,6
Notrad
T125/80 R17
4,2 Reifen
225/50 R17 98W
vorn hinten
2,5 2,5
2,7 2,7Reifen
235/45 R18 98W
vorn hinten
2,7 2,5
2,8 2,6
bei mittlerer Beladung bar
vollbeladen bar

Versionen 2.2 JTS – 2.4 JTDM
–34’ ± 18’
max. Unterschied rechts/links: 24’
4° 15’ ± 18’
max. Unterschied rechts/links: 18’
–0,95 ± 0,5 mm
–1,00 ± 0,5 mm
–1,05 ± 0,5 mm
–56’ ± 18’
max. Unterschied rechts/links: 24’
–1,54 ± 0,9 mm
–1,63 ± 0,9 mm
–1,73 ± 0,9 mm
246
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN
UND FAHRT

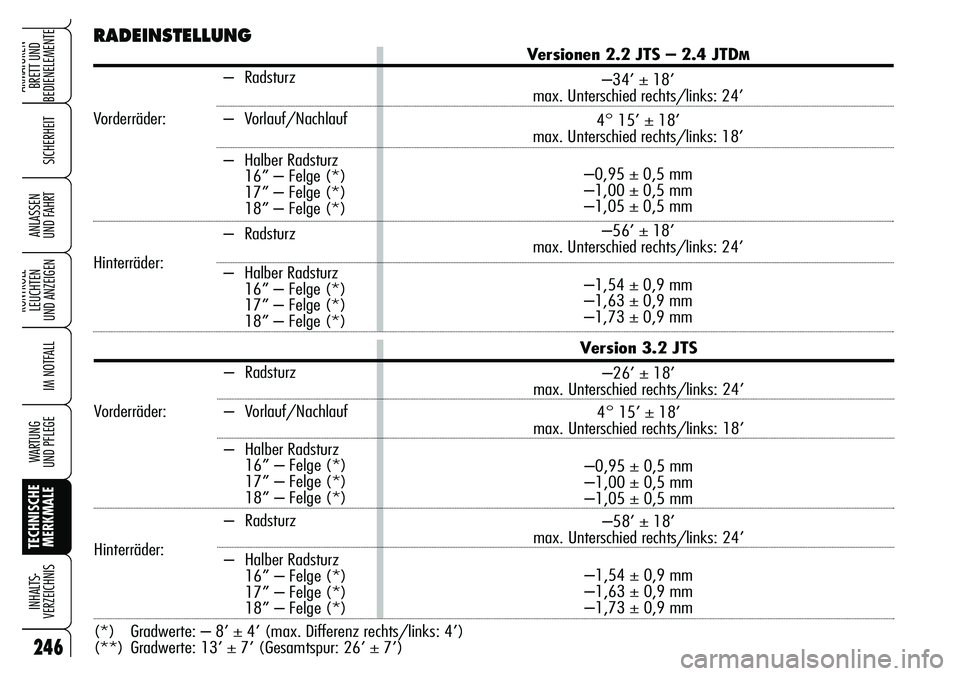

RADEINSTELLUNG
Version 3.2 JTS
–26’ ± 18’
max. Unterschied rechts/links: 24’
4° 15’ ± 18’
max. Unterschied rechts/links: 18’
–0,95 ± 0,5 mm
–1,00 ± 0,5 mm
–1,05 ± 0,5 mm
–58’ ± 18’
max. Unterschied rechts/links: 24’
–1,54 ± 0,9 mm
–1,63 ± 0,9 mm
–1,73 ± 0,9 mm
– Radsturz
Vorderräder: – Vorlauf/Nachlauf
– Halber Radsturz
16” – Felge (*)
17” – Felge (*)
18” – Felge (*)
– Radsturz
Hinterräder:
– Halber Radsturz
16” – Felge (*)
17” – Felge (*)
18” – Felge (*)
– Radsturz
Vorderräder: – Vorlauf/Nachlauf
– Halber Radsturz
16” – Felge (*)
17” – Felge (*)
18” – Felge (*)
– Radsturz
Hinterräder:
– Halber Radsturz
16” – Felge (*)
17” – Felge (*)
18” – Felge (*)
(*) Gradwerte: – 8’ ± 4’ (max. Differenz rechts/links: 4’)
(**) Gradwerte: 13’ ± 7’ (Gesamtspur: 26’ ± 7’)

247
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGENI
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN
UND FAHRT

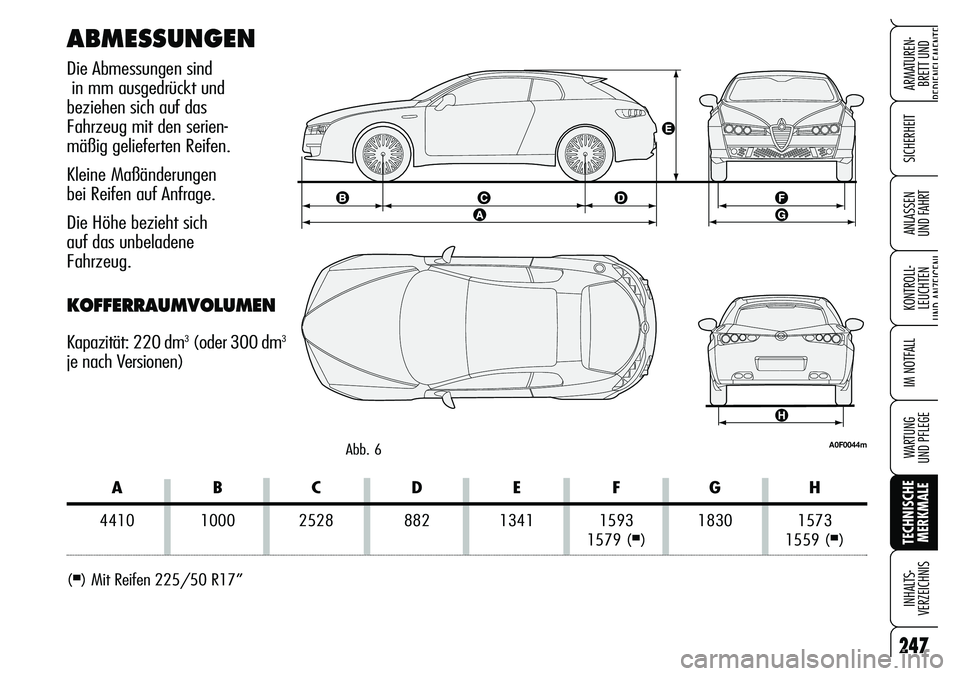

ABMESSUNGEN
Die Abmessungen sind
in mm ausgedrückt und
beziehen sich auf das
Fahrzeug mit den serien-
mäßig gelieferten Reifen.
Kleine Maßänderungen
bei Reifen auf Anfrage.
Die Höhe bezieht sich
auf das unbeladene
Fahrzeug.
KOFFERRAUMVOLUMEN
Kapazität: 220 dm3(oder 300 dm3
je nach Versionen)
(■) Mit Reifen 225/50 R17”
A0F0044mAbb. 6
ABCDE FGH
4410 1000 2528 882 1341 1593 1830 1573
1579 (■) 1559 (■)

248
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN
UND FAHRT

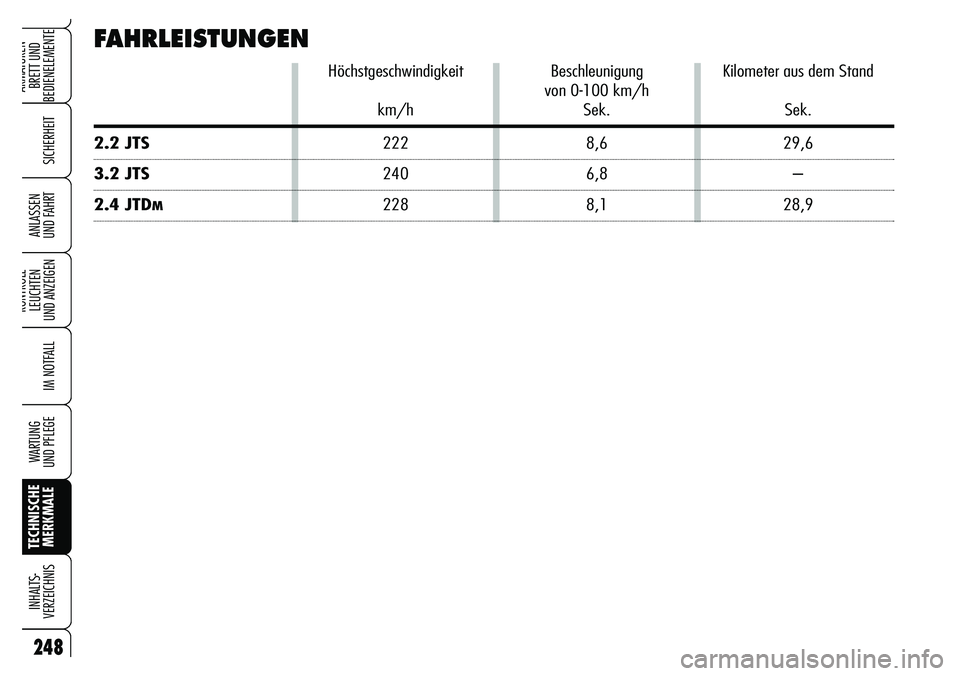

FAHRLEISTUNGEN
Höchstgeschwindigkeit Beschleunigung Kilometer aus dem Stand
von 0-100 km/h
km/h Sek. Sek.
2.2 JTS222 8,6 29,6
3.2 JTS 240 6,8 –
2.4 JTDM228 8,1 28,9
