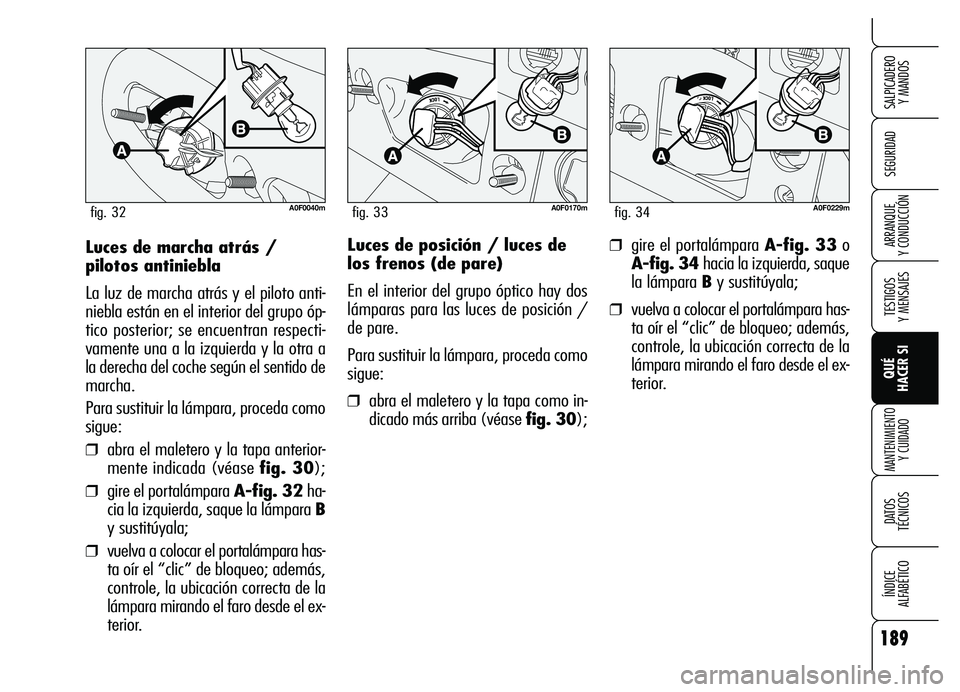

Y CONDUCCIÓNLuces de marcha atrás /
pilotos antiniebla
La luz de marcha atrás y el piloto anti-
niebla están en el interior del grupo óp-
tico posterior; se encuentran respecti-
vamente una a la izquierda y la otra a
la derecha del coche según el sentido de
marcha.
Para sustituir la lámpara, proceda como
sigue:
❒abra el maletero y la tapa anterior-
mente indicada (véase fig. 30);
❒gire el portalámpara A-fig. 32ha-
cia la izquierda, saque la lámpara B
y sustitúyala;
❒vuelva a colocar el portalámpara has-
ta oír el “clic” de bloqueo; además,
controle, la ubicación correcta de la
lámpara mirando el faro desde el ex-
terior.
A0F0040mfig. 32A0F0229mfig. 34
Luces de posición / luces de
los frenos (de pare)
En el interior del grupo óptico hay dos
lámparas para las luces de posición /
de pare.
Para sustituir la lámpara, proceda como
sigue:
❒abra el maletero y la tapa como in-
dicado más arriba (véase fig. 30);
A0F0170mfig. 33
❒gire el portalámpara A-fig. 33o
A-fig. 34hacia la izquierda, saque
la lámpara By sustitúyala;
❒vuelva a colocar el portalámpara has-
ta oír el “clic” de bloqueo; además,
controle, la ubicación correcta de la
lámpara mirando el faro desde el ex-
terior.

190
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓNIntermitentes
Para sustituir las lámparas, proceda co-
mo sigue:
❒abra el maletero y la tapa como in-
dicado más arriba (véase fig. 30);
❒gire el portalámpara A-fig. 35ha-
cia la izquierda, saque la lámpara B
y sustitúyala;
❒vuelva a colocar el portalámpara has-
ta oír el “clic” de bloqueo; además,
controle, la ubicación correcta de la
lámpara mirando el faro desde el ex-
terior.
A0F0167mfig. 35
Tercera luz de los frenos
(3ª luz de pare)
Para sustituir las lámparas acuda a los
Servicios Autorizados Alfa Romeo. Luces de la matrícula
Para sustituir las lámparas, proceda co-
mo sigue:
❒intervenga con un destornillador de pun-
ta plana y protegido con un paño sua-
ve en el dispositivo A-fig. 36para sa-
car el grupo B;
❒saque el portalámparaC-fig. 37 ha-
ciéndolo girar ligeramente y sustitu-
ya la lámpara Dintroducida a presión.
A0F0168mfig. 36A0F0169mfig. 37

191
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN
HAY QUE SUSTITUIR
UNA LÁMPARA
INTERIOR
Para el tipo de lámpara y respectiva po-
tencia, consulte el apartado “Hay que
sustituir una lámpara”.

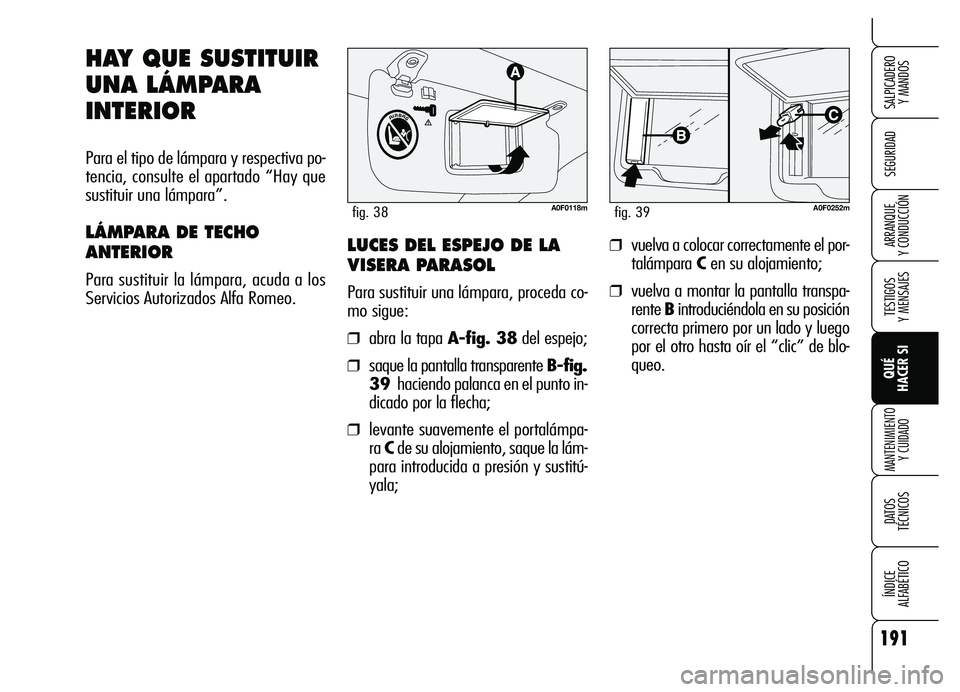

LÁMPARA DE TECHO
ANTERIOR
Para sustituir la lámpara, acuda a los
Servicios Autorizados Alfa Romeo.
LUCES DEL ESPEJO DE LA
VISERA PARASOL
Para sustituir una lámpara, proceda co-
mo sigue:
❒abra la tapa A-fig. 38del espejo;
❒saque la pantalla transparente B-fig.
39haciendo palanca en el punto in-
dicado por la flecha;
❒levante suavemente el portalámpa-
ra Cde su alojamiento, saque la lám-
para introducida a presión y sustitú-
yala;
❒vuelva a colocar correctamente el por-
talámpara Cen su alojamiento;
❒vuelva a montar la pantalla transpa-
rente Bintroduciéndola en su posición
correcta primero por un lado y luego
por el otro hasta oír el “clic” de blo-
queo.
A0F0118mfig. 38A0F0252mfig. 39

192
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN❒vuelva a cerrar la protección B-fig.
41en la lámpara A-fig. 40;
❒vuelva a montar la lámpara intro-
duciéndola en su posición correcta
primero por un lado y luego presio-
nando por el otro hasta oír el “clic”
de bloqueo.

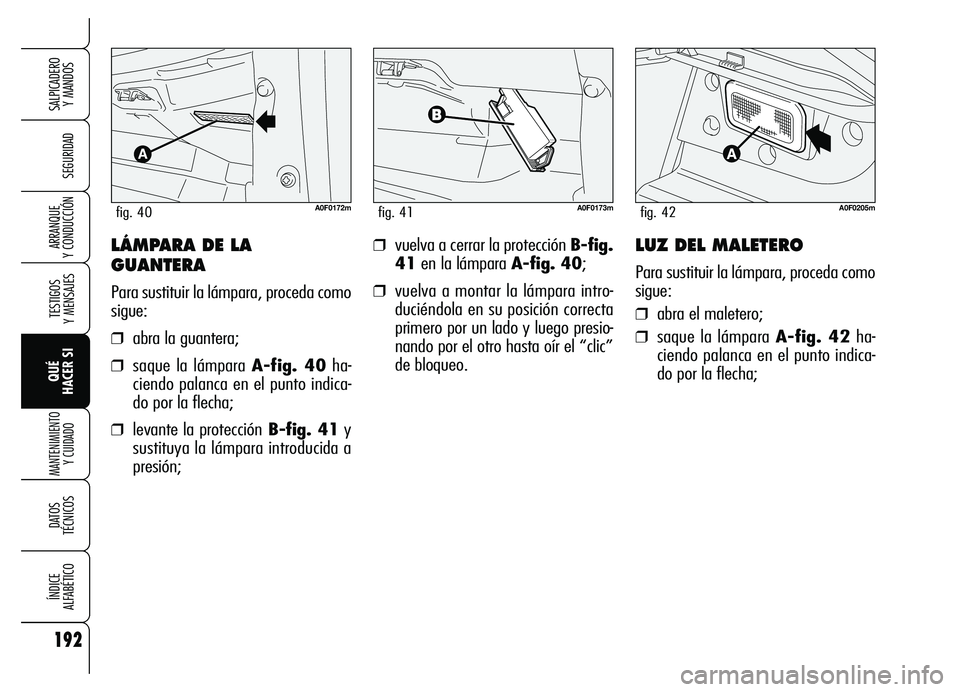

LÁMPARA DE LA
GUANTERA
Para sustituir la lámpara, proceda como
sigue:
❒abra la guantera;
❒saque la lámpara A-fig. 40ha-
ciendo palanca en el punto indica-
do por la flecha;
❒levante la protecciónB-fig. 41y
sustituya la lámpara introducida a
presión;
A0F0172mfig. 40A0F0173mfig. 41
LUZ DEL MALETERO
Para sustituir la lámpara, proceda como
sigue:
❒abra el maletero;
❒saque la lámpara A-fig. 42ha-
ciendo palanca en el punto indica-
do por la flecha;
A0F0205mfig. 42

193
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN
A0F0204mfig. 43
❒abra la tapa de protección B-fig.
43 y sustituya la lámpara desvin-
culándola de los contactos laterales
asegurándose de que la lámpara
nueva esté bloqueada correctamen-
te entre los mismos contactos;
❒vuelva a cerrar la tapa de protección
B;
❒vuelva a montar la lámpara intro-
duciéndola en su correcta posición
primero por un lado y luego presio-
nando por el otro hasta oír el “clic”
de bloqueo.
LUCES DE LAS PUERTAS
Para sustituir la lámpara, proceda como
sigue:
❒abra la puerta y saque la pantalla
transparente A-fig. 44haciendo
palanca en el punto indicado por la
flecha;
❒levante la protección B-fig. 45 y
sustituya la lámpara introducida a
presión;
A0F0075mfig. 44
❒vuelva a cerrar la protección B-fig.
45 en la lámpara A-fig. 44;
❒vuelva a montar la lámpara introdu-
ciéndola en su correcta posición pri-
mero por un lado y luego presionan-
do por el otro hasta oír el “clic” de blo-
queo.
A0F0235mfig. 45

194
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN
A0F0119mfig. 46
No sustituya nunca un
fusible fundido por hilos
de metal ni ningún otro
material recuperado.
No sustituya nunca un
fusible por otro de am-
peraje superior: peligro de in-
cendio.
ADVERTENCIA
Si un fusible de protec-
ción general (MEGA-
FUSE, MAXI-FUSE) interviene,
acuda a los Servicios Autori-
zados Alfa Romeo. Antes de
sustituir un fusible, controle de
haber quitado la llave electró-
nica del conmutador de arran-
que y que todos los dispositi-
vos estén apagados y/o de-
sactivados.
ADVERTENCIA
En caso de que el fusi-
ble vuelva a fundirse,
acuda a los Servicios Autori-
zados Alfa Romeo.
ADVERTENCIA
HAY QUE SUSTITUIR
UN FUSIBLE
GENERALIDADES
Los fusibles protegen la instalación eléc-
trica interviniendo en caso de avería o a
causa de una intervención incorrecta en
la instalación.
Por lo tanto, cuando un dispositivo de-
je de funcionar, controle el estado del
fusible de protección: el filamento no de-
be estar cortado. En caso contrario, sus-
tituya el fusible fundido por otro con el
mismo amperaje (del mismo color).
A:fusible en buen estado
B:fusible con filamento cortado.
Para sustituir un fusible, utilice la pinza
Cque está enganchada en la centrali-
ta del salpicadero.

195
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE

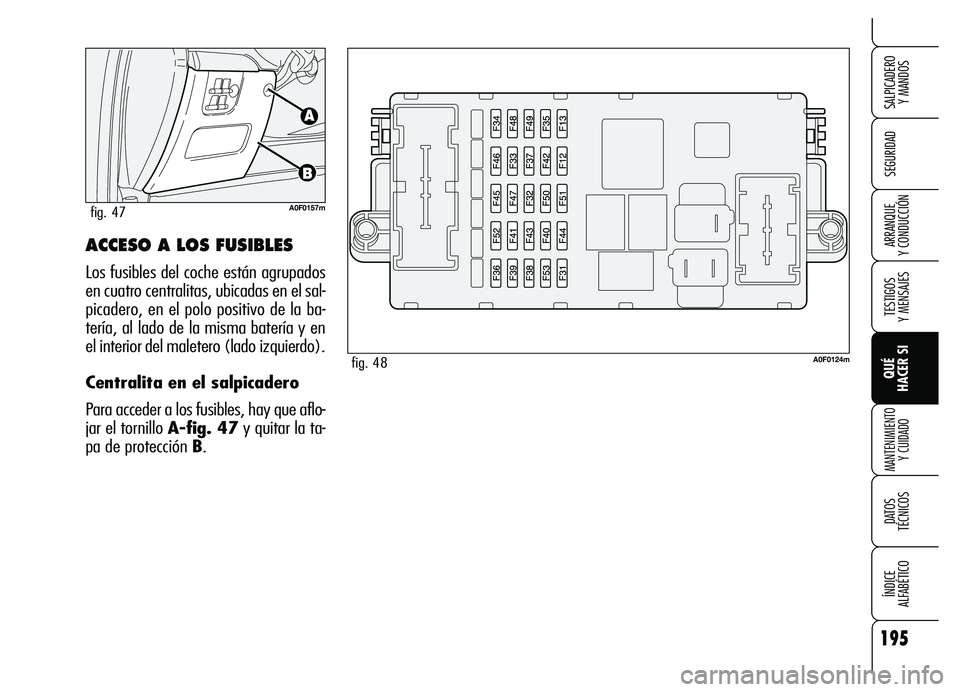

Y CONDUCCIÓNACCESO A LOS FUSIBLES
Los fusibles del coche están agrupados
en cuatro centralitas, ubicadas en el sal-
picadero, en el polo positivo de la ba-
tería, al lado de la misma batería y en
el interior del maletero (lado izquierdo).
Centralita en el salpicadero
Para acceder a los fusibles, hay que aflo-
jar el tornillo A-fig. 47y quitar la ta-
pa de protección B.
A0F0157mfig. 47
A0F0124mfig. 48

196
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE

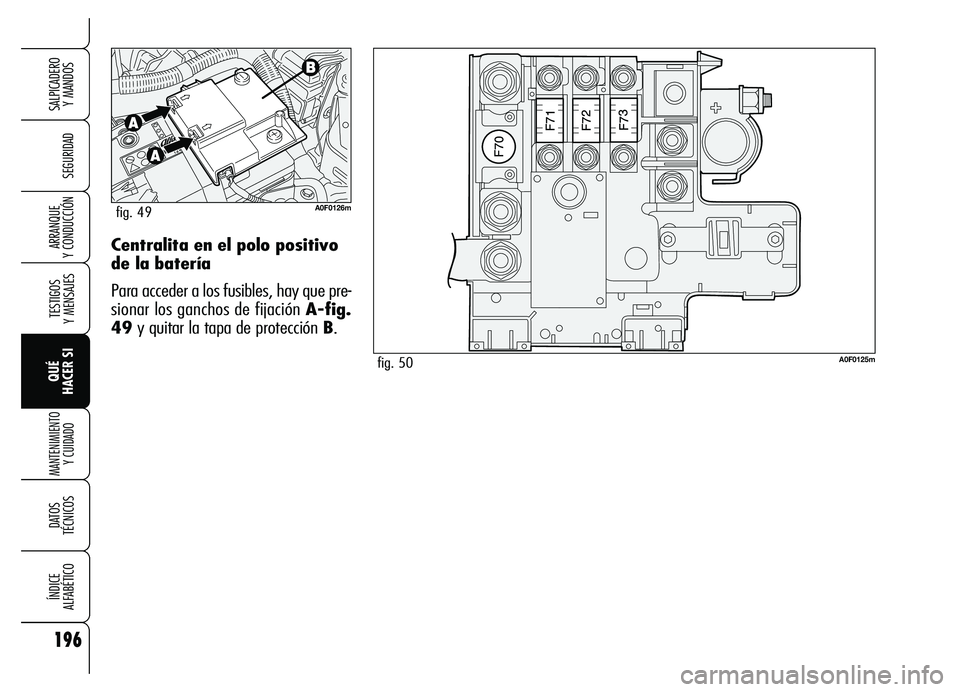

Y CONDUCCIÓNCentralita en el polo positivo
de la batería
Para acceder a los fusibles, hay que pre-
sionar los ganchos de fijación A-fig.
49y quitar la tapa de protección B.
A0F0126mfig. 49
A0F0125mfig. 50

197
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓNCentralita cerca de
la batería
Para acceder a los fusibles, hay que aflo-
jar los dos tornillos A-fig. 51 y qui-
tar la tapa de protección B.
A0F0128mfig. 51
A0F0123mfig. 52

198
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓNCentralita en el maletero
(lado izquierdo) fig. 54
Para acceder a los fusibles es necesa-
rio quitar la tapa A-fig. 53intervi-
niendo en los puntos indicados por las
flechas.
NOTAEn algunas versiones la centra-
lita está posicionada bajo de la alfom-
bra de revestimiento del maletero en po-
sición central.
A0F0129mfig. 53
A0F0269mfig. 54
