Alfa Romeo Brera/Spider 2008 Betriebsanleitung (in German)

250
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN
UND FAHRT
BETRIEBSMITTEL
2.4 JTDM
70❍10❍
7,35
6,4
❑
2,8
6,0
2.2 JTS
70●10●
8,15
5,4
■
2,3
6,0
3.2 JTS
70●10●
10,3
5,4
■
2,8
6,0
Kraftstoffbehälter: Liter
– einschließlich einer Reserve von Liter
Motorkühlanlage Liter
Schmierkreis Motor Liter
Getriebe/
Differential Liter
Scheibenwaschflüssigkeitsbehälter
mit Scheinwerferwaschanlage Liter
Vorgeschriebene Kraftstoffe
und Originale Flüssigkeiten
●Bleifreies Superbenzin mit Mindestoktanwert
von 95 R.O.Z. (Spezifikation EN228)
❍PKW-Diesel (Spezifikation EN590)
Mischung aus Wasser und
PARAFLU UP al 50% (
❑)
■SELENIA StAR
❑SELENIA WR
TUTELA CAR MATRYX
Mischung aus Wasser und
TUTELA PROFESSIONAL SC 35
(
❑)Unter besonders strengen klimatischen Bedingungen empfehlen wir eine Mischung aus 60% PARAFLU UPund 40% demineralisiertem Wasser.

251
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGENI
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN
UND FAHRT
Schmiermittel auf synthetischer Basis SAE-Klasse
5W-40 Qualifikation FIAT 9.55535-H2
Schmiermittel auf synthetischer Basis SAE-Klasse
5W-40 Qualifikation FIAT 9.55535-N2SELENIA StAR
SELENIA WR
Für den korrekten Betrieb der Versionen Multijet mit DPF nur das originale Schmiermittel verwenden. Im Notfall, wenn das Originalpro-
dukt nicht verfügbar ist, nur max. 0,5 l nachfüllen und umgehend das Autorisierten Alfa Romeo Kundendienst anfahren.
Wenn nicht die originalen Produkte SAE 5W-40 verwendet werden, werden Schmiermittel mit Mindestleistungen ACEA A3 für Benzin-
motoren und ACEA B4 für Dieselmotoren akzeptiert. In diesem Fall werden die optimalen Leistungen des Motors nicht gewährleistet.
Die Verwendung von Produkten unter den Merkmalen von ACEA A3 und ACEA B4 kann Schäden am Motor verursachen, die nicht von
der Garantie gedeckt sind.
Für besonders harte klimatische Bedingungen fordern Sie beim Autorisierten Alfa Romeo Kundendienst das entsprechende Produkt der Aus-
wahlSeleniaan.Je nach dem Plan
der Programmierten
Wartung
Je nach dem Plan
der Programmierten
Wartung
FLÜSSIGKEITEN UND SCHMIERMITTEL
EMPFOHLENE PRODUKTE UND IHRE EIGENSCHAFTEN
Anwendung Qualitätsmerkmale der Flüssigkeiten und Originale Intervall
Schmiermittel für den korrekten Flüssigkeiten für den Wechsel
Betrieb des Fahrzeugs und Schmiermittel
Schmiermittel für
Benzinmotoren
Schmiermittel für
Dieselmotoren

252
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN
UND FAHRT
Getriebeöl auf synthetischer Basis SAE-Klasse 75W-85
Übertrifft die Spezifikationen API GL 4
Synthetisches Schmiermittel SAE-Klasse 75W-90.
Übertrifft die Spezifikation API GL-5
Schmiermittel für hydrostatische Getriebe, das die Spezifikation
“ATF DEXRON III” übertrifft
Molybdändisulfidfett für hohe Betriebstemperaturen.
Konsistenz N.L.G.I. 1-2
Spezifisches Fett für Gleichlaufgelenke mit niedrigem
Reibungskoeffizient. Konsistenz N.L.G.I. 0-1
Synthetikflüssigkeit FMVSS Nr. 116, DOT 4, ISO 4925,
SAE J-1704 CUNA NC 956-01
Rotes Schutzmittel mit Frostschutzeigenschaften auf Glykolbasis
mit inhibiertem Monoäthyl mit organischer Formulation.
Übertrifft die Spezifikationen CUNA NC 956-16, ASTM D 3306
Dieselzusatz mit Schutzwirkung für Dieselmotoren
Mischung aus Alkohol, Wasser und Tensiden CUNA NC 956-11TUTELA CAR
MATRYX
TUTELA CAR
MULTIAXLE
TUTELA GI/E
TUTELA ALL STAR
TUTELA STAR 700
TUTELA TOP 4
PARAFLU UP
TUTELA
DIESEL ART
TUTELA
PROFESSIONAL
SC 35Getriebe und Differential
Verteilergetriebe und
Differential hinten
(Version 3.2 JTS)
Hydraulische
Servolenkung
Homokinetisches Gelenk
auf der Radseite
Homokinetische Getriebe
Differentialseite
Hydraulische Betätigung
für Bremsen und Kupplung
Kühlkreise
Prozentsatz:
50% Wasser
50% PARAFLU UP
(❑)
Dem Dieselkraftstoff
beimischen
(25 cc pro 10 Liter)
Unverdünnt oder
verdünnt in den
Scheibenwaschanlagen
verwenden
Produkte für
Bremsen
Scheibenwasch-/
Scheinwerferwasch-
flüssigkeit
Schutzmittel für
Kühler Schmiermittel
für die
Kraftübertragung
Anwendung Qualitätsmerkmale der Flüssigkeiten und Schmiermittel Originale Flüssigkeiten Schmiermittel
Anwendungsbereich für den korrekten Betrieb des Fahrzeugsund Schmiermittel
(❑)Unter besonders strengen klimatischen Bedingungen empfehlen wir eine Mischung aus 60% PARAFLU UPund 40% demineralisiertem Wasser.
Zusatzmittel für
Dieselkraftstoff

253
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGENI
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN
UND FAHRT
–Landstraßenzyklus: er besteht
aus häufigen Beschleunigungen in allen
Gängen, entsprechend dem üblichen Ein-
satz des Fahrzeugs; die Geschwindigkeit
variiert dabei von 0 bis 120 km/h;
–kombinierter Durchschnitts-
verbrauch: er errechnet sich aus der
Kombination von ca. 37% Stadtzyklus
und ca. 63% Landstraßenzyklus.ZUR BEACHTUNGBeschaffenheit
der Strecke, Verkehrsverhältnisse, at-
mosphärische Bedingungen, Fahrweise,
der allgemeine Zustand des Fahrzeugs,
Ausstattungsumfang/Sonderausstat-
tung/Zubehör, Benutzung der Klima-
anlage, Beladung des Fahrzeugs, Dach-
gepäckträger, sowie andere, die Wind-
schlüpfrigkeit beeinträchtigende Zu-
stände oder der Fahrtwiderstand kön-
nen natürlich unterschiedliche Ver-
brauchswerte gegenüber den ermittel-
ten bewirken.KRAFTSTOFF-
VERBRAUCH
Die Kraftstoffverbrauchswerte der nach-
stehenden Tabelle wurden auf Grund der
Zulassungstests ermittelt, die von den
europäischen Richtlinien vorgeschrieben
sind.
Bei dieser Verbrauchsermittlung werden
folgende Verfahren angewandt:
–Stadtzyklus: er beginnt mit einem
Kaltstart und wird durch Simulation ei-
ner gewöhnlichen Stadtfahrt fortgesetzt;
Verbrauch nach der Vorschrift 1999/100/CE Stadtzyklus Landstraßenzyklus Kombiniert
Verbrauch (Liter x 100 km)
2.2 JTS13,0 7,3 9,4
3.2 JTS 16,9 8,4 11,5
2.4 JTDM200 PS9,2 5,4 6,8
2.4 JTDM210 PS9,2 5,4 6,8

254
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN
UND FAHRT

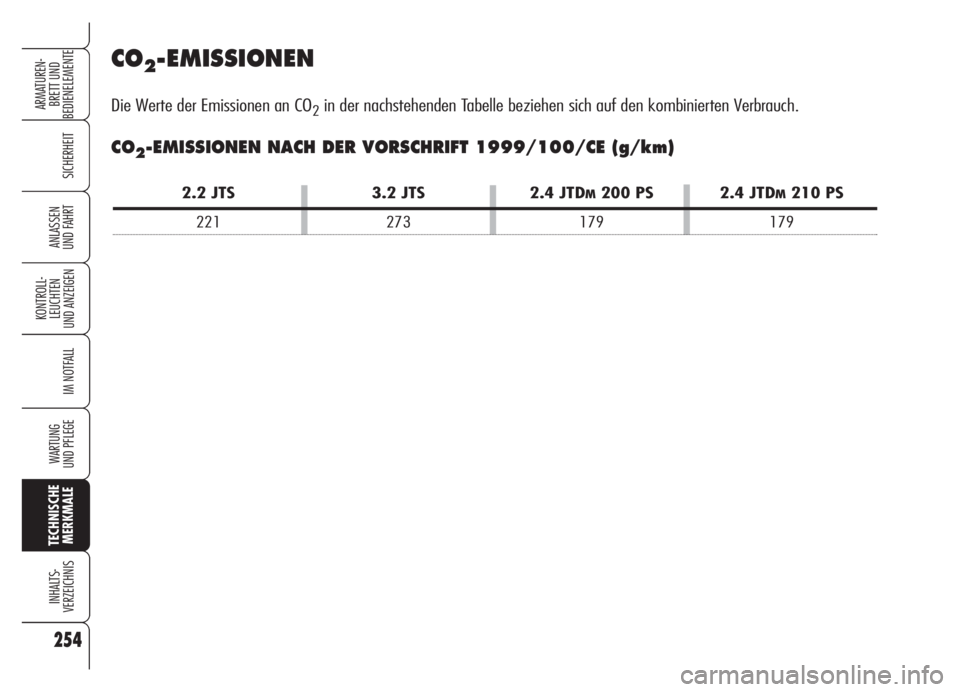

CO2-EMISSIONEN
Die Werte der Emissionen an CO2in der nachstehenden Tabelle beziehen sich auf den kombinierten Verbrauch.
CO2-EMISSIONEN NACH DER VORSCHRIFT 1999/100/CE (g/km)
2.2 JTS 3.2 JTS 2.4 JTDM200 PS 2.4 JTDM210 PS
221 273 179 179

255
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGENI
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN
UND FAHRT
Zulassungskennzeichen
T939 NTR939
Europäische Union
und Länder, die
entsprechende
Richtlinie anwenden
Argentinien
Australien
Brasilien
Bulgarien
China
❒Beim Ausdruck nicht verfügbare Daten.
N15278
HHHH-AA-FFFFHHHH-AA-FFFF
CMII ID : 2006DJ0352CMII ID : 2006DJ0351

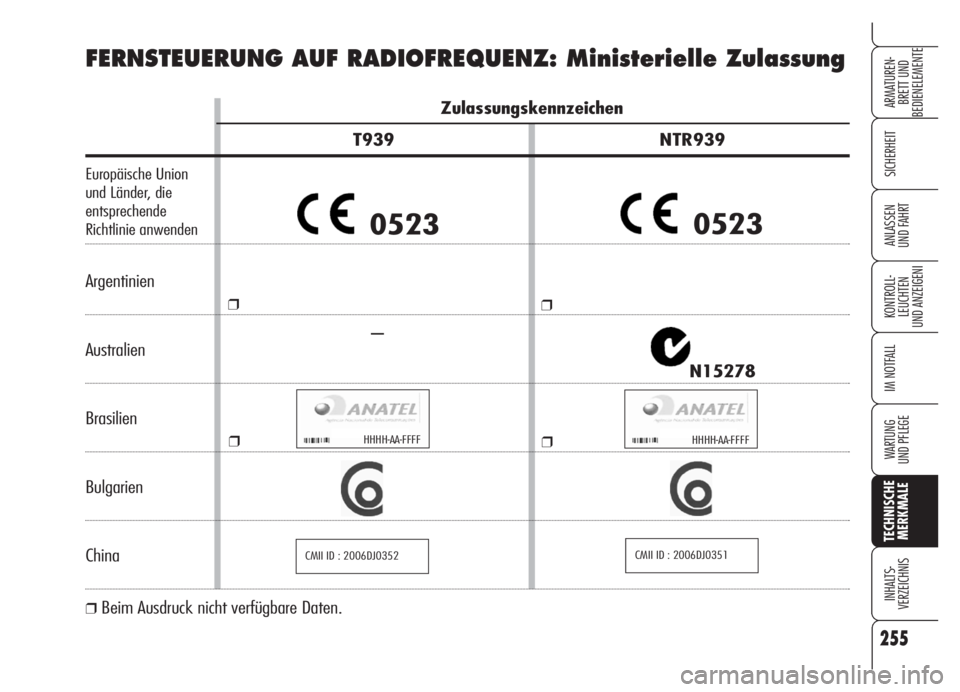

FERNSTEUERUNG AUF RADIOFREQUENZ: Ministerielle Zulassung
05230523
❒
❒
–
❒
❒

256
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN
UND FAHRT

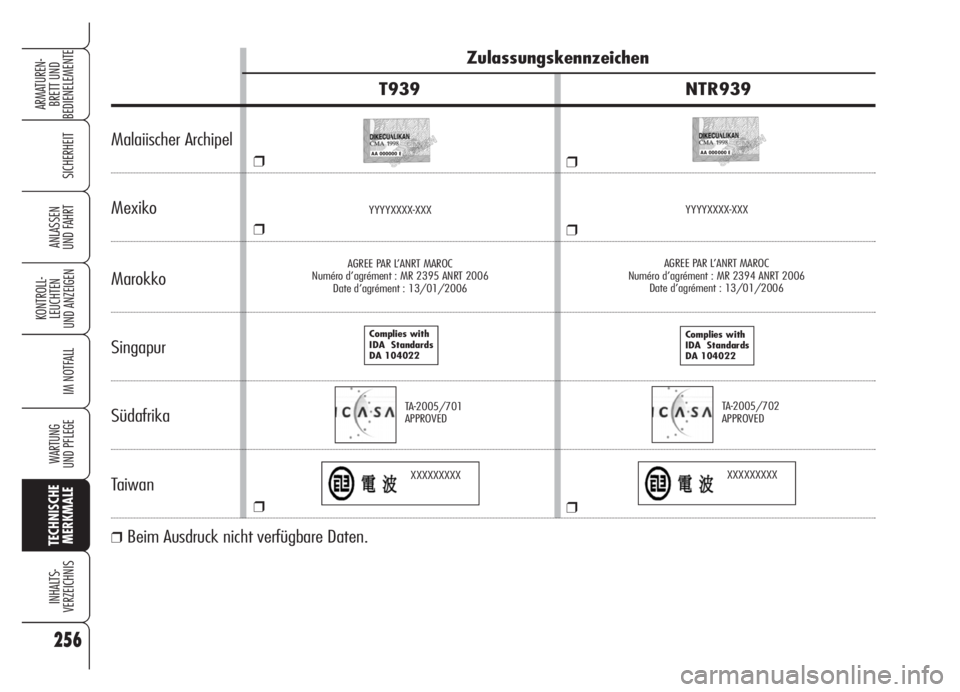

Zulassungskennzeichen
T939 NTR939
Malaiischer Archipel
Mexiko
Marokko
Singapur
Südafrika
Taiwan
❒Beim Ausdruck nicht verfügbare Daten.
AGREE PAR L’ANRT MAROC
Numéro d’agrément : MR 2395 ANRT 2006
Date d’agrément : 13/01/2006AGREE PAR L’ANRT MAROC
Numéro d’agrément : MR 2394 ANRT 2006
Date d’agrément : 13/01/2006
Complies with
IDA Standards
DA 104022Complies with
IDA Standards
DA 104022
TA-2005/701
APPROVEDTA-2005/702
APPROVED
XXXXXXXXXXXXXXXXXX YYYYXXXX-XXXYYYYXXXX-XXX
AA 000000 EAA 000000 E❒
❒
❒
❒
❒
❒

257
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGENI
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN
UND FAHRT

258
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN
UND FAHRT

259
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN
UND FAHRT

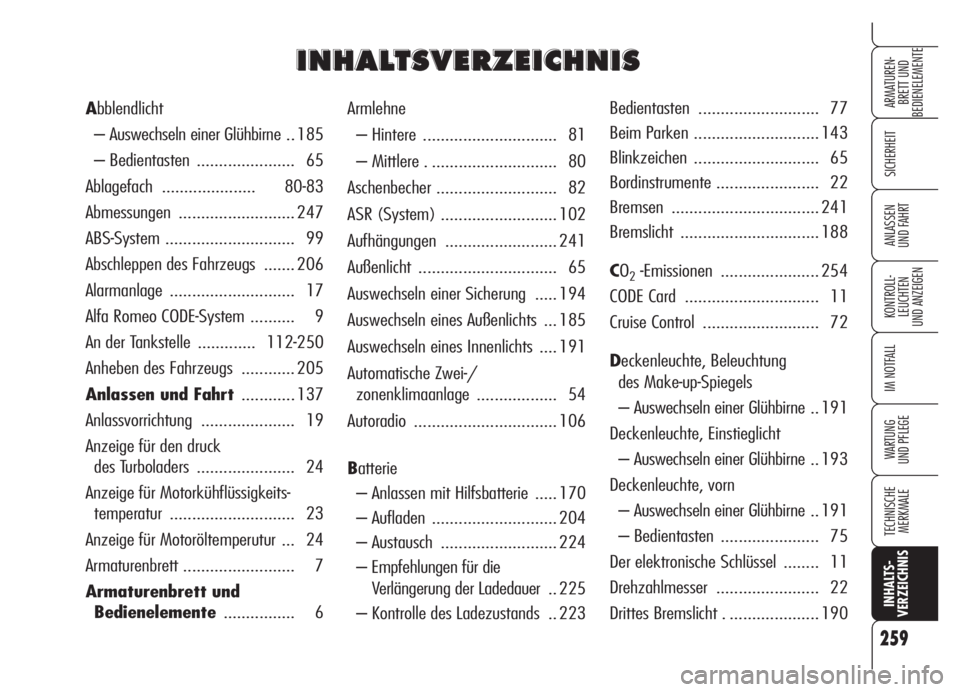

Armlehne
– Hintere .............................. 81
– Mittlere . ............................ 80
Aschenbecher ........................... 82
ASR (System) .......................... 102
Aufhängungen ......................... 241
Außenlicht ............................... 65
Auswechseln einer Sicherung ..... 194
Auswechseln eines Außenlichts ... 185
Auswechseln eines Innenlichts .... 191
Automatische Zwei-/
zonenklimaanlage .................. 54
Autoradio ................................ 106
Batterie
– Anlassen mit Hilfsbatterie ..... 170
– Aufladen ............................ 204
– Austausch .......................... 224
– Empfehlungen für die
Verlängerung der Ladedauer .. 225
– Kontrolle des Ladezustands .. 223Bedientasten ........................... 77
Beim Parken ............................ 143
Blinkzeichen ............................ 65
Bordinstrumente ....................... 22
Bremsen ................................. 241
Bremslicht ............................... 188
CO
2-Emissionen ...................... 254
CODE Card .............................. 11
Cruise Control .......................... 72
Deckenleuchte, Beleuchtung
des Make-up-Spiegels
– Auswechseln einer Glühbirne .. 191
Deckenleuchte, Einstieglicht
– Auswechseln einer Glühbirne .. 193
Deckenleuchte, vorn
– Auswechseln einer Glühbirne .. 191
– Bedientasten ...................... 75
Der elektronische Schlüssel ........ 11
Drehzahlmesser ....................... 22
Drittes Bremslicht . .................... 190 Abblendlicht
– Auswechseln einer Glühbirne .. 185
– Bedientasten ...................... 65
Ablagefach ..................... 80-83
Abmessungen .......................... 247
ABS-System ............................. 99
Abschleppen des Fahrzeugs ....... 206
Alarmanlage ............................ 17
Alfa Romeo CODE-System .......... 9
An der Tankstelle ............. 112-250
Anheben des Fahrzeugs ............ 205
Anlassen und Fahrt............ 137
Anlassvorrichtung ..................... 19
Anzeige für den druck
des Turboladers ...................... 24
Anzeige für Motorkühflüssigkeits-
temperatur ............................ 23
Anzeige für Motoröltemperutur ... 24
Armaturenbrett ......................... 7
Armaturenbrett und
Bedienelemente................ 6
