Le operazioni attivate con funzione
MAX-DEF attiva sono:
❒spegnimento del pannello posterio-
re (ove previsto);
❒incremento portata aria;
❒distribuzione aria in posizione DEF;
❒aspirazione aria esterna;
❒attivazione compressore climatizza-
tore;
❒disattivazione funzione AQS (se pre-
sente)
❒attivazione lunotto termico.
Quando la funzione MAX-DEF è inserita,
gli unici interventi manuali possibili so-
no la regolazione manuale della velo-
cità del ventilatore e la disattivazione
del lunotto termico.AVVERTENZASe il motore non è suf-
ficientemente caldo, la funzione non in-
serisce subito la velocità del ventilatore
preimpostata, per limitare l’ingresso nel-
l’abitacolo di aria non abbastanza calda
per il disappannamento dei cristalli.
Premendo nuovamente uno dei seguenti
pulsanti:
v,√, AUTO, MONO o -
il sistema disinserisce la funzione MAX-
DEF, ripristinando le condizioni di fun-
zionamento dell’impianto precedenti
l’attivazione della funzione stessa, oltre
all’attivazione dell’ultima funzione even-
tualmente richiesta.
AVVERTENZASi consiglia di non at-
tivare la funzione MAX-DEF con moto-
re spento per non scaricare la batteria.
DISAPPANNAMENTO/
SBRINAMENTO RAPIDO
CRISTALLI ANTERIORI
(funzione MAX-DEF)
Premere il pulsante -per attivare au-
tomaticamente, in modalità temporiz-
zata, tutte le funzioni necessarie per il
disappannamento/sbrinamento rapido
del parabrezza, cristalli laterali anterio-
ri e, su alcune versioni, sbrinamento elet-
trico del parabrezza nella zona della
spazzola tergicristallo.
La funzione MAX-DEF è selezionabile
anche con motore spento. Quando la
funzione è attiva, sul pulsante si accen-
de il led circolare attorno al pulsante.

60
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
ALLINEAMENTO
TEMPERATURE IMPOSTATE
(funzione MONO)
Premendo il pulsante MONO si allinea
automaticamente la temperatura e di-
stribuzione aria del passeggero anterio-
re a quella lato guidatore.
L’avvenuto inserimento della funzione è
evidenziato dall’accensione del led cir-
colare attorno al pulsante.
Ruotare successivamente la manopola
Bper aumentare/diminuire dello stes-
so valore la temperatura tra le due zo-
ne.
Il funzionamento separato della tem-
peratura impostata del passeggero si ri-
pristina automaticamente quando il pas-
seggero agisce sulla manopola Eoppu-
re premendo nuovamente il pulsante
MONO con conseguente spegnimento
del led circolare attorno al pulsante.
INSERIMENTO/
DISINSERIMENTO
COMPRESSORE
CLIMATIZZATORE
Premere il pulsante √per inserire il com-
pressore del climatizzatore: l’avvenuto
inserimento della funzione è evidenzia-
to dall’accensione del led circolare at-
torno al pulsante.
Per disattivare il compressore premere
nuovamente il pulsante
√.
Con il compressore disabilitato, il siste-
ma verifica se la temperatura esterna
è maggiore o minore/uguale a quella
impostata:
❒se la temperatura esterna è minore
della temperatura impostata, l’im-
pianto opera normalmente ed è in
grado di fornire quanto richiesto an-
che senza compressore inserito;
❒se la temperatura esterna è mag-
giore della temperatura impostata
l’impianto non è in grado di fornire
quanto richiesto: in questo caso sul
display lampeggiano i valori relativi
alle temperature impostate.
DISAPPANNAMENTO/
SBRINAMENTO LUNOTTO
TERMICO E SPECCHI
RETROVISORI ESTERNI
Premere il pulsante (per attivare que-
sta funzione: l’avvenuto inserimento del-
la funzione è evidenziato dall’accensio-
ne del led circolare attorno al pulsante.
Attivando questa funzione si attiva an-
che, su alcune versioni, lo sbrinamento
del parabrezza nella zona della spaz-
zola tergicristallo.
La funzione è temporizzata e si disin-
serisce automaticamente dopo alcuni
minuti, oppure premendo nuovamente
il pulsante; la funzione si disinserisce
inoltre all’arresto del motore e non si
reinserisce al successivo avviamento.
AVVERTENZANon applicare adesivi
sulla parte interna del cristallo posterio-
re in corrispondenza dei filamenti del lu-
notto termico per evitare di danneg-
giarlo.

61
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA

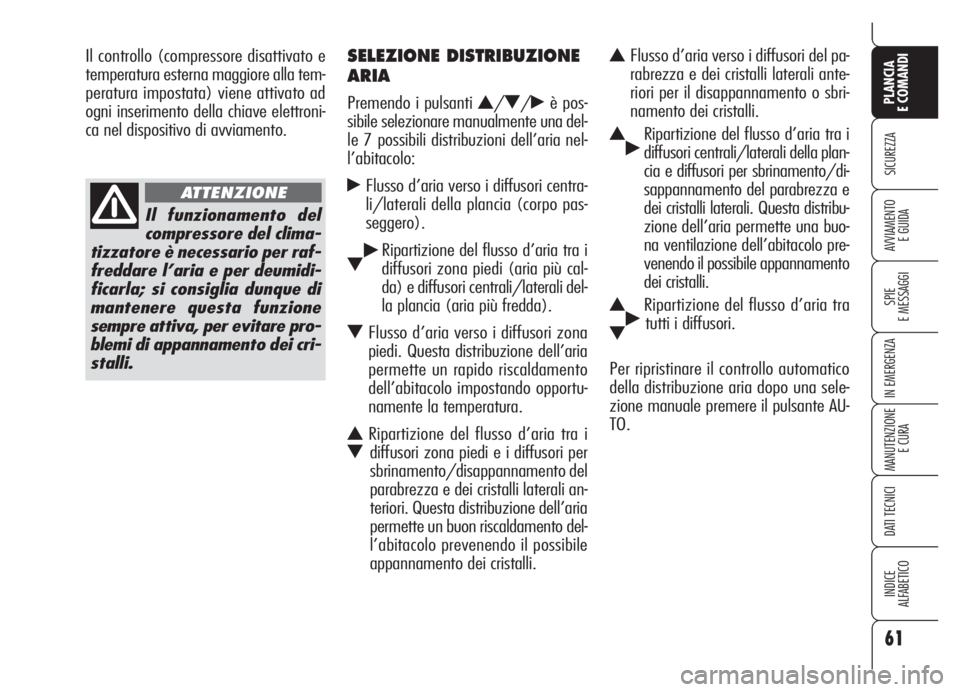

SELEZIONE DISTRIBUZIONE
ARIA
Premendo i pulsanti N/O/˙è pos-
sibile selezionare manualmente una del-
le 7 possibili distribuzioni dell’aria nel-
l’abitacolo:
˙Flusso d’aria verso i diffusori centra-
li/laterali della plancia (corpo pas-
seggero).
O˙Ripartizione del flusso d’aria tra i
diffusori zona piedi (aria più cal-
da) e diffusori centrali/laterali del-
la plancia (aria più fredda).
OFlusso d’aria verso i diffusori zona
piedi. Questa distribuzione dell’aria
permette un rapido riscaldamento
dell’abitacolo impostando opportu-
namente la temperatura.
NRipartizione del flusso d’aria tra i
Odiffusori zona piedi e i diffusori per
sbrinamento/disappannamento del
parabrezza e dei cristalli laterali an-
teriori. Questa distribuzione dell’aria
permette un buon riscaldamento del-
l’abitacolo prevenendo il possibile
appannamento dei cristalli.
NFlusso d’aria verso i diffusori del pa-
rabrezza e dei cristalli laterali ante-
riori per il disappannamento o sbri-
namento dei cristalli.
N˙Ripartizione del flusso d’aria tra i
diffusori centrali/laterali della plan-
cia e diffusori per sbrinamento/di-
sappannamento del parabrezza e
dei cristalli laterali. Questa distribu-
zione dell’aria permette una buo-
na ventilazione dell’abitacolo pre-
venendo il possibile appannamento
dei cristalli.
N˙Ripartizione del flusso d’aria tra
tutti i diffusori.
O
Per ripristinare il controllo automatico
della distribuzione aria dopo una sele-
zione manuale premere il pulsante AU-
TO. Il controllo (compressore disattivato e
temperatura esterna maggiore alla tem-
peratura impostata) viene attivato ad
ogni inserimento della chiave elettroni-
ca nel dispositivo di avviamento.
Il funzionamento del
compressore del clima-
tizzatore è necessario per raf-
freddare l’aria e per deumidi-
ficarla; si consiglia dunque di
mantenere questa funzione
sempre attiva, per evitare pro-
blemi di appannamento dei cri-
stalli.
ATTENZIONE

62
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
INSERIMENTO/
DISINSERIMENTO
RICIRCOLO ARIA INTERNA
E ABILITAZIONE
FUNZIONE AQS
(Air Quality System)
(ove prevista)
Il ricircolo aria interna è gestito secondo
la seguente logica di funzionamento:
❒controllo automatico, segnalato dal-
l’accensione del led “A” sul pulsan-
te stesso;
❒inserimento forzato (ricircolo aria in-
terna sempre inserito), segnalato
dall’accensione del led circolare at-
torno al pulsante;
❒disinserimento forzato (ricircolo aria
interna sempre disinserito con aspi-
razione aria dall’esterno), segnala-
to dallo spegnimento del led circo-
lare attorno al pulsante.
Con A.Q.S. (sensore qualità aria - ove
previsto), la logica di funzionamento di-
venta sequenziale premendo il pulsan-
te
v.AVVERTENZAIl ricircolo aria interna
consente, in base alla modalità di fun-
zionamento selezionata (“riscaldamen-
to” o “raffreddamento”), un più rapido
raggiungimento delle condizioni desi-
derate. L’inserimento del ricircolo aria in-
terna è sconsigliato in caso di giornate
piovose/fredde per evitare la possibilità
di appannamento dei cristalli, soprattutto
nel caso in cui non sia stato inserito il cli-
matizzatore. È consigliabile inserire il ri-
circolo aria interna durante le soste in
colonna od in galleria per evitare l’im-
missione di aria esterna inquinata. Evi-
tare tuttavia di utilizzare in modo pro-
lungato tale funzione, specialmente in
presenza di più persone a bordo vettu-
ra, in modo da prevenire la possibilità di
appannamento dei cristalli e da garan-
tire il necessario ricambio dell’aria.
In alcune condizioni cli-
matiche (es. temperatu-
ra esterna intorno a
0°C) e con controllo automati-
co del ricircolo aria interna in
funzione, potrebbe verificarsi
l’appannamento dei cristalli. In
questo caso premere il pulsan-
tev, per disinserire forza-
tamente il ricircolo stesso ed
eventualmente premere il pul-
sante + per aumentare il flus-
so di aria al parabrezza.
Con temperatura ester-
na inferiore a -1°C il
compressore del clima-
tizzatore non può funzionare. Si
consiglia pertanto di non utiliz-
zare la funzione di ricircolo aria
interna con bassa temperatura
esterna in quanto i cristalli po-
trebbero appannarsi rapida-
mente.

63
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA

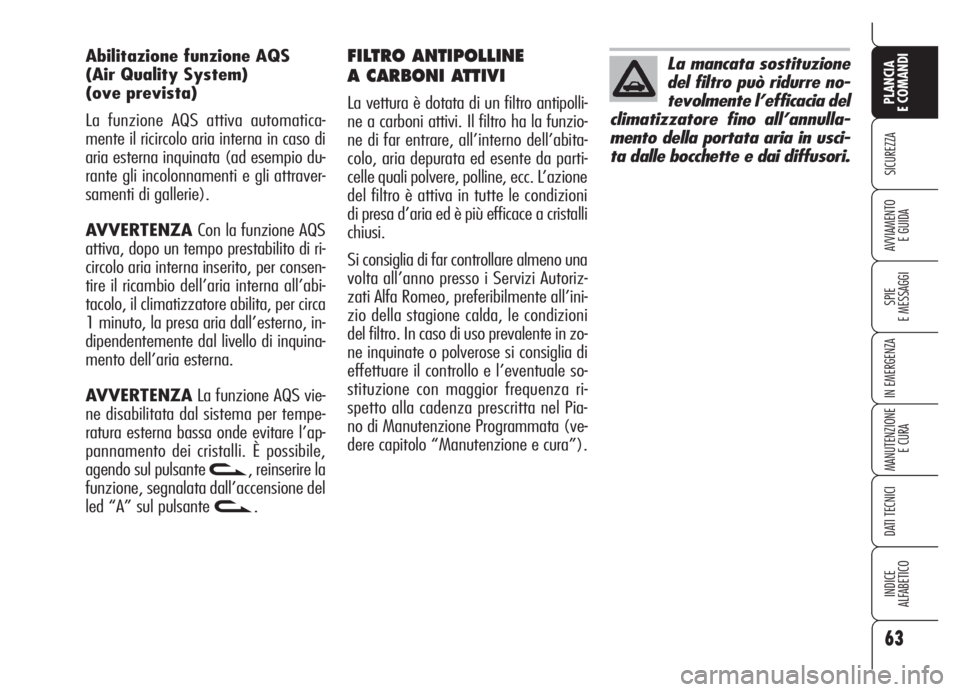

FILTRO ANTIPOLLINE
A CARBONI ATTIVI
La vettura è dotata di un filtro antipolli-
ne a carboni attivi. Il filtro ha la funzio-
ne di far entrare, all’interno dell’abita-
colo, aria depurata ed esente da parti-
celle quali polvere, polline, ecc. L’azione
del filtro è attiva in tutte le condizioni
di presa d’aria ed è più efficace a cristalli
chiusi.
Si consiglia di far controllare almeno una
volta all’anno presso i Servizi Autoriz-
zati Alfa Romeo, preferibilmente all’ini-
zio della stagione calda, le condizioni
del filtro. In caso di uso prevalente in zo-
ne inquinate o polverose si consiglia di
effettuare il controllo e l’eventuale so-
stituzione con maggior frequenza ri-
spetto alla cadenza prescritta nel Pia-
no di Manutenzione Programmata (ve-
dere capitolo “Manutenzione e cura”). Abilitazione funzione AQS
(Air Quality System)
(ove prevista)
La funzione AQS attiva automatica-
mente il ricircolo aria interna in caso di
aria esterna inquinata (ad esempio du-
rante gli incolonnamenti e gli attraver-
samenti di gallerie).
AVVERTENZACon la funzione AQS
attiva, dopo un tempo prestabilito di ri-
circolo aria interna inserito, per consen-
tire il ricambio dell’aria interna all’abi-
tacolo, il climatizzatore abilita, per circa
1 minuto, la presa aria dall’esterno, in-
dipendentemente dal livello di inquina-
mento dell’aria esterna.
AVVERTENZALa funzione AQS vie-
ne disabilitata dal sistema per tempe-
ratura esterna bassa onde evitare l’ap-
pannamento dei cristalli. È possibile,
agendo sul pulsante v, reinserire la
funzione, segnalata dall’accensione del
led “A” sul pulsante v.
La mancata sostituzione
del filtro può ridurre no-
tevolmente l’efficacia del
climatizzatore fino all’annulla-
mento della portata aria in usci-
ta dalle bocchette e dai diffusori.

64
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA

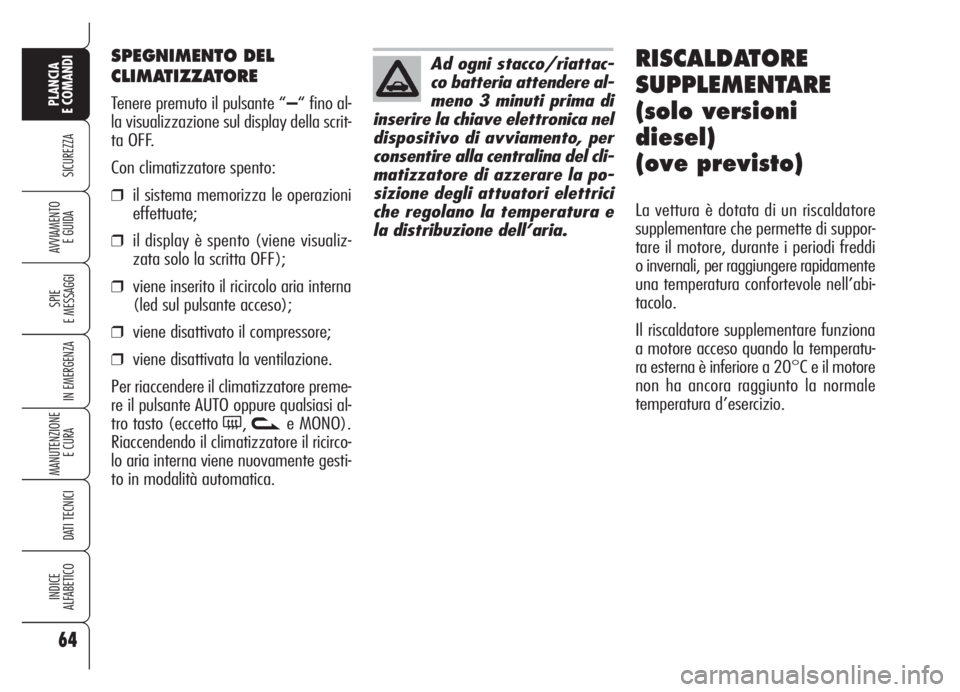

SPEGNIMENTO DEL
CLIMATIZZATORE
Tenere premuto il pulsante “–“ fino al-
la visualizzazione sul display della scrit-
ta OFF.
Con climatizzatore spento:
❒il sistema memorizza le operazioni
effettuate;
❒il display è spento (viene visualiz-
zata solo la scritta OFF);
❒viene inserito il ricircolo aria interna
(led sul pulsante acceso);
❒viene disattivato il compressore;
❒viene disattivata la ventilazione.
Per riaccendere il climatizzatore preme-
re il pulsante AUTO oppure qualsiasi al-
tro tasto (eccetto
(,ve MONO).
Riaccendendo il climatizzatore il ricirco-
lo aria interna viene nuovamente gesti-
to in modalità automatica.
RISCALDATORE
SUPPLEMENTARE
(solo versioni
diesel)
(ove previsto)
La vettura è dotata di un riscaldatore
supplementare che permette di suppor-
tare il motore, durante i periodi freddi
o invernali, per raggiungere rapidamente
una temperatura confortevole nell’abi-
tacolo.
Il riscaldatore supplementare funziona
a motore acceso quando la temperatu-
ra esterna è inferiore a 20°C e il motore
non ha ancora raggiunto la normale
temperatura d’esercizio.
Ad ogni stacco/riattac-
co batteria attendere al-
meno 3 minuti prima di
inserire la chiave elettronica nel
dispositivo di avviamento, per
consentire alla centralina del cli-
matizzatore di azzerare la po-
sizione degli attuatori elettrici
che regolano la temperatura e
la distribuzione dell’aria.

65
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA

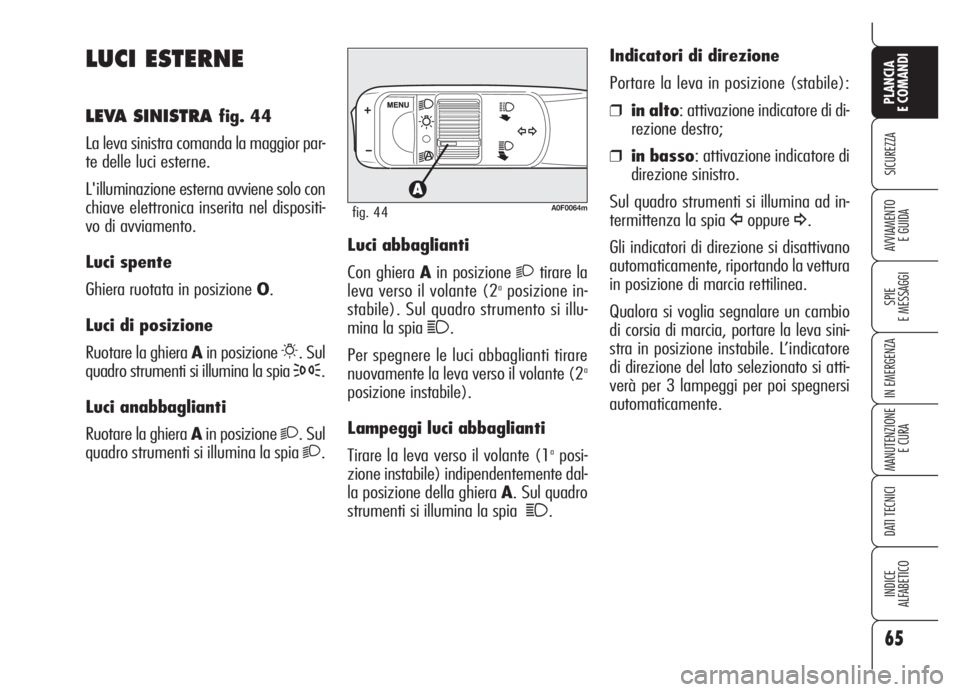

LUCI ESTERNE
LEVA SINISTRA fig. 44
La leva sinistra comanda la maggior par-
te delle luci esterne.
L'illuminazione esterna avviene solo con
chiave elettronica inserita nel dispositi-
vo di avviamento.
Luci spente
Ghiera ruotata in posizione O.
Luci di posizione
Ruotare la ghiera Ain posizione
6. Sul
quadro strumenti si illumina la spia
3.
Luci anabbaglianti
Ruotare la ghiera Ain posizione
2. Sul
quadro strumenti si illumina la spia
2.Luci abbaglianti
Con ghiera Ain posizione
2tirare la
leva verso il volante (2aposizione in-
stabile). Sul quadro strumento si illu-
mina la spia
1.
Per spegnere le luci abbaglianti tirare
nuovamente la leva verso il volante (2
a
posizione instabile).
Lampeggi luci abbaglianti
Tirare la leva verso il volante (1
aposi-
zione instabile) indipendentemente dal-
la posizione della ghiera A. Sul quadro
strumenti si illumina la spia
1.Indicatori di direzione
Portare la leva in posizione (stabile):
❒in alto: attivazione indicatore di di-
rezione destro;
❒in basso: attivazione indicatore di
direzione sinistro.
Sul quadro strumenti si illumina ad in-
termittenza la spia
Îoppure¥.
Gli indicatori di direzione si disattivano
automaticamente, riportando la vettura
in posizione di marcia rettilinea.
Qualora si voglia segnalare un cambio
di corsia di marcia, portare la leva sini-
stra in posizione instabile. L’indicatore
di direzione del lato selezionato si atti-
verà per 3 lampeggi per poi spegnersi
automaticamente.
A0F0064mfig. 44

66
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
DISPOSITIVO
“FOLLOW ME HOME”
Consente, per un certo periodo di tem-
po, l’illuminazione dello spazio anti-
stante alla vettura.
Attivazione
Tirare la leva verso il volante entro 2 mi-
nuti dallo spegnimento del motore.
Ad ogni singolo azionamento della le-
va l’accensione delle luci viene prolun-
gata di 30 secondi, fino ad un massimo
di 3,5 minuti; trascorso tale tempo le lu-
ci si spengono automaticamente.
Ad ogni azionamento della leva corri-
sponde l’accensione della spia
3sul
quadro strumenti, unitamente alla vi-
sualizzazione di un messaggio sul di-
splay (vedere capitolo "Spie e messag-
gi").
Disattivazione
Mantenere tirata la leva verso il volan-
te per più di 2 secondi.
SENSORE FARI AUTOMATICI
(sensore crepuscolare)
(ove previsto)
Rileva le variazioni dell'intensità lumi-
nosa esterna della vettura in funzione
della sensibilità alla luce impostata:
maggiore è la sensibilità, minore è la
quantità di luce esterna necessaria per
attivare l'accensione delle luci esterne.
La sensibilità del sensore crepuscolare è
regolabile agendo tramite il “Menu di
Setup” del display (vedere paragrafo
“Display multifunzionale riconfigurabi-
le” nel presente capitolo).
Attivazione
Ruotare la ghiera A-fig. 44in posi-
zione
2A: in questo modo si ottiene l'ac-
censione contemporanea automatica
delle luci di posizione e delle luci anab-
baglianti in funzione della luminosità
esterna.
Con luci attivate automaticamente e in
presenza di comando di spegnimento da
parte del sensore, vengono disattivate
prima le luci anabbaglianti e, dopo al-
cuni secondi, le luci di posizione.Disattivazione
Al comando di spegnimento da parte del
sensore, si ha la disattivazione delle lu-
ci anabbaglianti e, dopo alcuni secon-
di, delle luci di posizione. Il sensore non
è in grado di rilevare la presenza di neb-
bia, pertanto, in tali condizioni, l’ac-
censione delle luci deve essere impo-
stata manualmente.
Segnalazioni di anomalie
In caso di anomalia del sensore crepu-
scolare viene visualizzato un messaggio
sul display (vedere capitolo “Spie e mes-
saggi”).

67
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
Luci di parcheggio
Si accendono, con quadro strumenti
spento, premendo il pulsante C. Alla
pressione del pulsante viene emessa una
segnalazione acustica di avvertimento e
sul quadro strumenti si accende la spia
3.
Si spengono premendo nuovamente il
pulsante.
Con luci di parcheggio accese, agendo
sulla leva sinistra delle luci esterne ver-
so l’alto o verso il basso, è possibile se-
lezionare il lato (destro o sinistro) in cui
le luci devono rimanere accese. In que-
sto caso sul quadro strumenti si spegne
la spia
3.
Con leva sinistra in posizione centrale si
accendono invece le quattro luci di par-
cheggio e la luce targa.
PULSANTI SU PLANCIA
fig. 45
Luci fendinebbia
Si accendono, con luci di posizione ac-
cese, premendo il pulsante A. Sul qua-
dro strumenti si accende la spia
5.Si
spengono premendo nuovamente il pul-
sante o spegnendo le luci di posizione.
Luci retronebbia
Si accendono, con luci anabbaglianti o
fendinebbia accese, premendo il pul-
santeB. Sul quadro strumenti si accen-
de la spia
4. Si spengono premendo
nuovamente il pulsante, spegnendo le
luci anabbaglianti o fendinebbia oppure
spegnendo il motore.
A0F0061mfig. 45
Luci di emergenza
Si accendono premendo l’interruttore
A-fig. 46.
Con luci accese, l’interruttore si illumina
a luce intermittente e contemporanea-
mente sul quadro strumenti si accendo-
no le spie
Îe¥.
Per spegnere, premere nuovamente l’in-
terruttore A.
L’uso delle luci di emer-
genza è regolamentato
dal codice stradale del paese in
cui vi trovate. Osservatene le
prescrizioni.
ATTENZIONE
A0F0100mfig. 46

68
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA

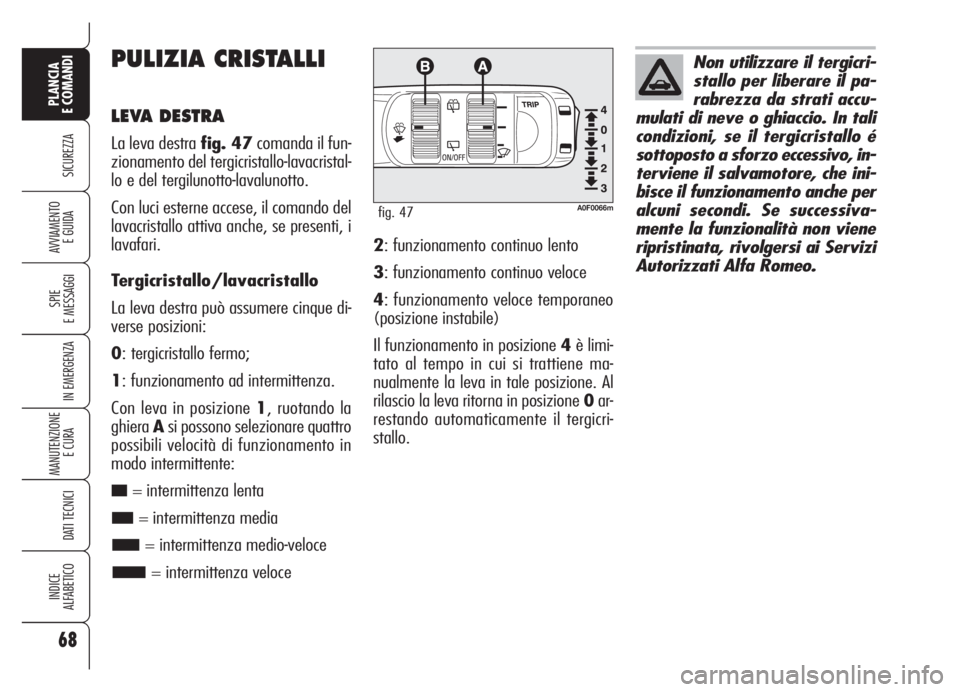

PULIZIA CRISTALLI
LEVA DESTRA
La leva destra fig. 47comanda il fun-
zionamento del tergicristallo-lavacristal-
lo e del tergilunotto-lavalunotto.
Con luci esterne accese, il comando del
lavacristallo attiva anche, se presenti, i
lavafari.
Tergicristallo/lavacristallo
La leva destra può assumere cinque di-
verse posizioni:
0: tergicristallo fermo;
1: funzionamento ad intermittenza.
Con leva in posizione 1, ruotando la
ghieraAsi possono selezionare quattro
possibili velocità di funzionamento in
modo intermittente:
■= intermittenza lenta
■= intermittenza media
■= intermittenza medio-veloce
■= intermittenza veloce2: funzionamento continuo lento
3: funzionamento continuo veloce
4: funzionamento veloce temporaneo
(posizione instabile)
Il funzionamento in posizione 4è limi-
tato al tempo in cui si trattiene ma-
nualmente la leva in tale posizione. Al
rilascio la leva ritorna in posizione 0ar-
restando automaticamente il tergicri-
stallo.
A0F0066mfig. 47
Non utilizzare il tergicri-
stallo per liberare il pa-
rabrezza da strati accu-
mulati di neve o ghiaccio. In tali
condizioni, se il tergicristallo é
sottoposto a sforzo eccessivo, in-
terviene il salvamotore, che ini-
bisce il funzionamento anche per
alcuni secondi. Se successiva-
mente la funzionalità non viene
ripristinata, rivolgersi ai Servizi
Autorizzati Alfa Romeo.
