Alfa Romeo Brera/Spider 2008 Manual de Empleo y Cuidado (in Spanish)

190
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓNIntermitentes
Para sustituir las lámparas, proceda co-
mo sigue:
❒abra el maletero y la tapa como in-
dicado más arriba (véase fig. 30);
❒gire el portalámpara A-fig. 35ha-
cia la izquierda, saque la lámpara B
y sustitúyala;
❒vuelva a colocar el portalámpara has-
ta oír el “clic” de bloqueo; además,
controle, la ubicación correcta de la
lámpara mirando el faro desde el ex-
terior.
A0F0167mfig. 35
Tercera luz de los frenos
(3ª luz de pare)
Para sustituir las lámparas acuda a los
Servicios Autorizados Alfa Romeo. Luces de la matrícula
Para sustituir las lámparas, proceda co-
mo sigue:
❒intervenga con un destornillador de pun-
ta plana y protegido con un paño sua-
ve en el dispositivo A-fig. 36para sa-
car el grupo B;
❒saque el portalámparaC-fig. 37 ha-
ciéndolo girar ligeramente y sustitu-
ya la lámpara Dintroducida a presión.
A0F0168mfig. 36A0F0169mfig. 37

191
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN
HAY QUE SUSTITUIR
UNA LÁMPARA
INTERIOR
Para el tipo de lámpara y respectiva po-
tencia, consulte el apartado “Hay que
sustituir una lámpara”.
LÁMPARA DE TECHO
ANTERIOR
Para sustituir la lámpara, acuda a los
Servicios Autorizados Alfa Romeo.
LUCES DEL ESPEJO DE LA
VISERA PARASOL
Para sustituir una lámpara, proceda co-
mo sigue:
❒abra la tapa A-fig. 38del espejo;
❒saque la pantalla transparente B-fig.
39haciendo palanca en el punto in-
dicado por la flecha;
❒levante suavemente el portalámpa-
raCde su alojamiento, saque la lám-
para introducida a presión y sustitú-
yala;
❒vuelva a colocar correctamente el por-
talámparaCen su alojamiento;
❒vuelva a montar la pantalla transpa-
renteBintroduciéndola en su posición
correcta primero por un lado y luego
por el otro hasta oír el “clic” de blo-
queo.
A0F0118mfig. 38A0F0252mfig. 39

192
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN❒vuelva a cerrar la protección B-fig.
41en la lámpara A-fig. 40;
❒vuelva a montar la lámpara intro-
duciéndola en su posición correcta
primero por un lado y luego presio-
nando por el otro hasta oír el “clic”
de bloqueo.

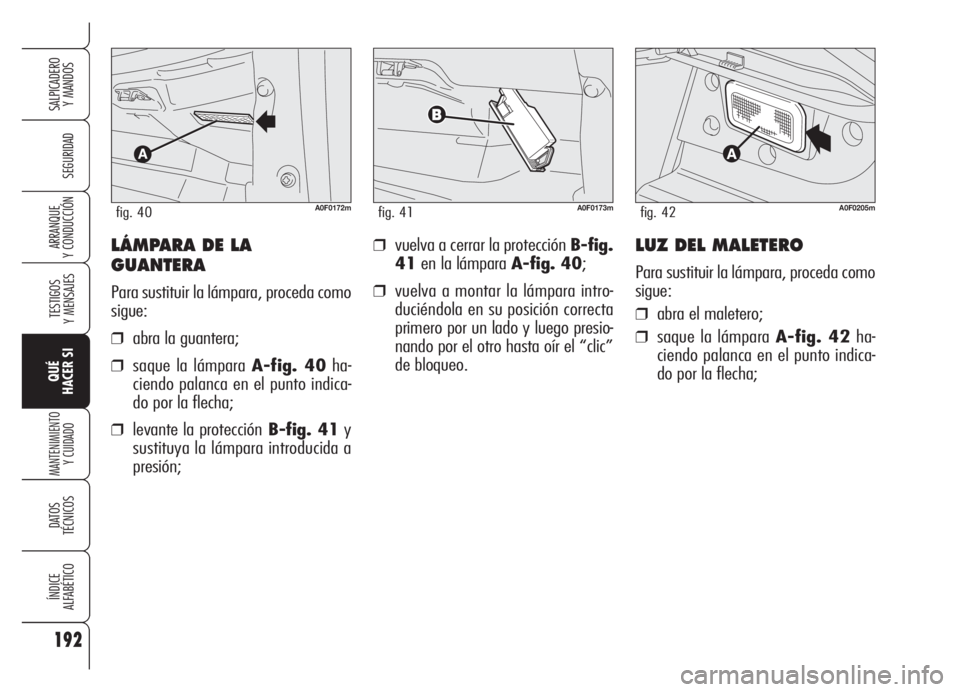

LÁMPARA DE LA
GUANTERA
Para sustituir la lámpara, proceda como
sigue:
❒abra la guantera;
❒saque la lámpara A-fig. 40ha-
ciendo palanca en el punto indica-
do por la flecha;
❒levante la protecciónB-fig. 41y
sustituya la lámpara introducida a
presión;
A0F0172mfig. 40A0F0173mfig. 41
LUZ DEL MALETERO
Para sustituir la lámpara, proceda como
sigue:
❒abra el maletero;
❒saque la lámpara A-fig. 42ha-
ciendo palanca en el punto indica-
do por la flecha;
A0F0205mfig. 42

193
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN
A0F0204mfig. 43
❒abra la tapa de protección B-fig.
43y sustituya la lámpara desvin-
culándola de los contactos laterales
asegurándose de que la lámpara
nueva esté bloqueada correctamen-
te entre los mismos contactos;
❒vuelva a cerrar la tapa de protección
B;
❒vuelva a montar la lámpara intro-
duciéndola en su correcta posición
primero por un lado y luego presio-
nando por el otro hasta oír el “clic”
de bloqueo.
LUCES DE LAS PUERTAS
Para sustituir la lámpara, proceda como
sigue:
❒abra la puerta y saque la pantalla
transparenteA-fig. 44haciendo
palanca en el punto indicado por la
flecha;
❒levante la protección B-fig. 45 y
sustituya la lámpara introducida a
presión;
A0F0075mfig. 44
❒vuelva a cerrar la protección B-fig.
45en la lámpara A-fig. 44;
❒vuelva a montar la lámpara introdu-
ciéndola en su correcta posición pri-
mero por un lado y luego presionan-
do por el otro hasta oír el “clic” de blo-
queo.
A0F0235mfig. 45

194
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN
A0F0119mfig. 46
No sustituya nunca un
fusible fundido por hilos
de metal ni ningún otro
material recuperado.
No sustituya nunca un
fusible por otro de am-
peraje superior: peligro de in-
cendio.
ADVERTENCIA
Si un fusible de protec-
ción general (MEGA-
FUSE, MAXI-FUSE) interviene,
acuda a los Servicios Autori-
zados Alfa Romeo. Antes de
sustituir un fusible, controle de
haber quitado la llave electró-
nica del conmutador de arran-
que y que todos los dispositi-
vos estén apagados y/o de-
sactivados.
ADVERTENCIA
En caso de que el fusi-
ble vuelva a fundirse,
acuda a los Servicios Autori-
zados Alfa Romeo.
ADVERTENCIA

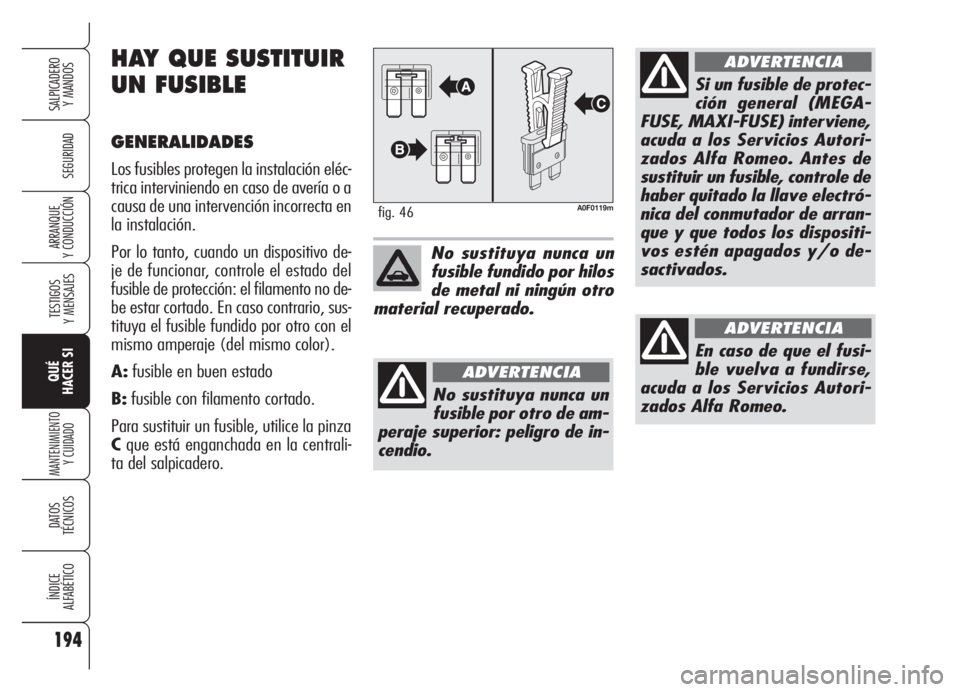

HAY QUE SUSTITUIR
UN FUSIBLE
GENERALIDADES
Los fusibles protegen la instalación eléc-
trica interviniendo en caso de avería o a
causa de una intervención incorrecta en
la instalación.
Por lo tanto, cuando un dispositivo de-
je de funcionar, controle el estado del
fusible de protección: el filamento no de-
be estar cortado. En caso contrario, sus-
tituya el fusible fundido por otro con el
mismo amperaje (del mismo color).
A:fusible en buen estado
B:fusible con filamento cortado.
Para sustituir un fusible, utilice la pinza
Cque está enganchada en la centrali-
ta del salpicadero.

195
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓNACCESO A LOS FUSIBLES
Los fusibles del coche están agrupados
en cuatro centralitas, ubicadas en el sal-
picadero, en el polo positivo de la ba-
tería, al lado de la misma batería y en
el interior del maletero (lado izquierdo).
Centralita en el salpicadero
Para acceder a los fusibles, hay que aflo-
jar el tornillo A-fig. 47y quitar la ta-
pa de protección B.
A0F0157mfig. 47
A0F0124mfig. 48

196
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE

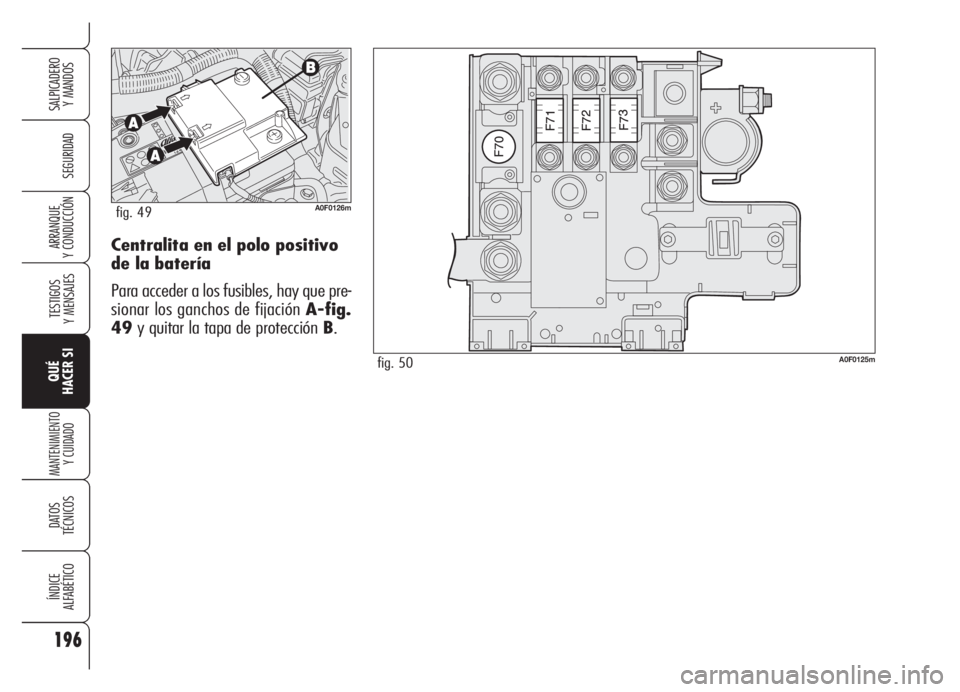

Y CONDUCCIÓNCentralita en el polo positivo
de la batería
Para acceder a los fusibles, hay que pre-
sionar los ganchos de fijación A-fig.
49y quitar la tapa de protección B.
A0F0126mfig. 49
A0F0125mfig. 50

197
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓNCentralita cerca de
la batería
Para acceder a los fusibles, hay que aflo-
jar los dos tornillos A-fig. 51 y qui-
tar la tapa de protección B.
A0F0128mfig. 51
A0F0123mfig. 52

198
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE

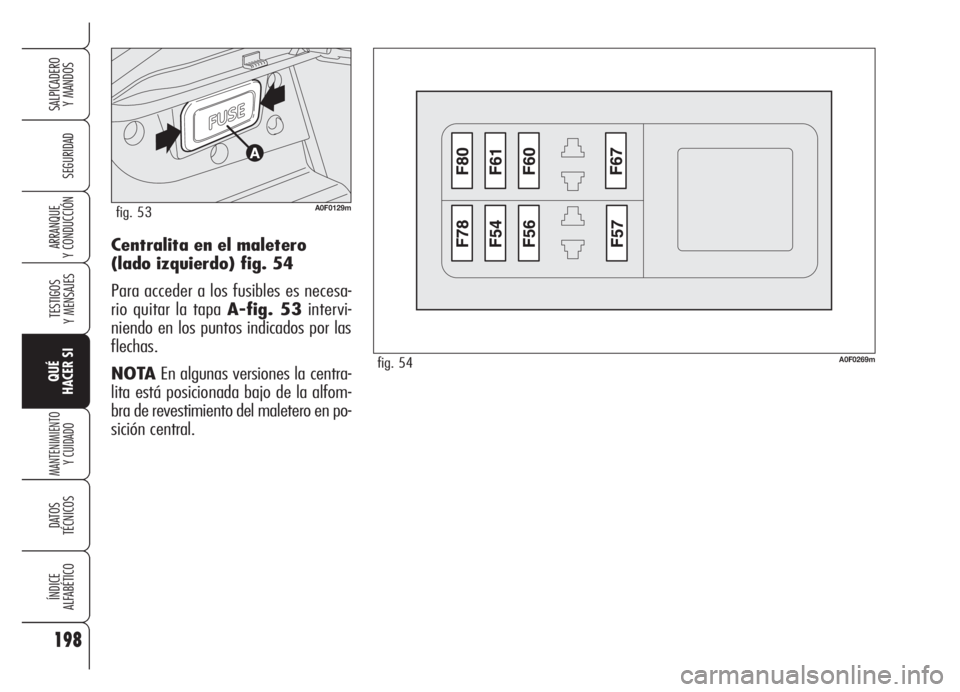

Y CONDUCCIÓNCentralita en el maletero
(lado izquierdo) fig. 54
Para acceder a los fusibles es necesa-
rio quitar la tapa A-fig. 53intervi-
niendo en los puntos indicados por las
flechas.
NOTAEn algunas versiones la centra-
lita está posicionada bajo de la alfom-
bra de revestimiento del maletero en po-
sición central.
A0F0129mfig. 53
A0F0269mfig. 54

199
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN
TABLA RESUMIDA DE LOS FUSIBLES
LUCES FUSIBLE AMPERAJE FIGURA
Luz de carretera derecha F14 10 52
Luz de carretera izquierda F15 10 52
Luz de cruce derecha F12 15 48
Luz de cruce izquierda F13 15 48
Faros antiniebla F30 15 52
Luces de marcha atrás F35 7,5 48
Tercera luz de los frenos F37 10 48
Lámpara de techo anterior / posterior F39 10 48
Lámpara de techo anterior F49 7,5 48
Intermitentes F53 10 48
Luces de emergencia F53 10 48
DISPOSITIVOS FUSIBLE AMPERAJE FIGURA
Centralita compartimiento motor F70 (MEGA-FUSE) 150 50
Centralita en el salpicadero F71 70 50
Centralita de precalentamiento del combustible (versiones Diesel) F73 60 50
Centralita en el maletero F01 (MAXI-FUSE) 70 52
Centralita en el salpicadero F01 (MAXI-FUSE) 70 52
