Alfa Romeo Brera/Spider 2009 Instructieboek (in Dutch)

79
VEILIGHEID
LAMPJES
EN BERICHTEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
STARTEN
EN RIJDENASBAK EN AANSTEKER

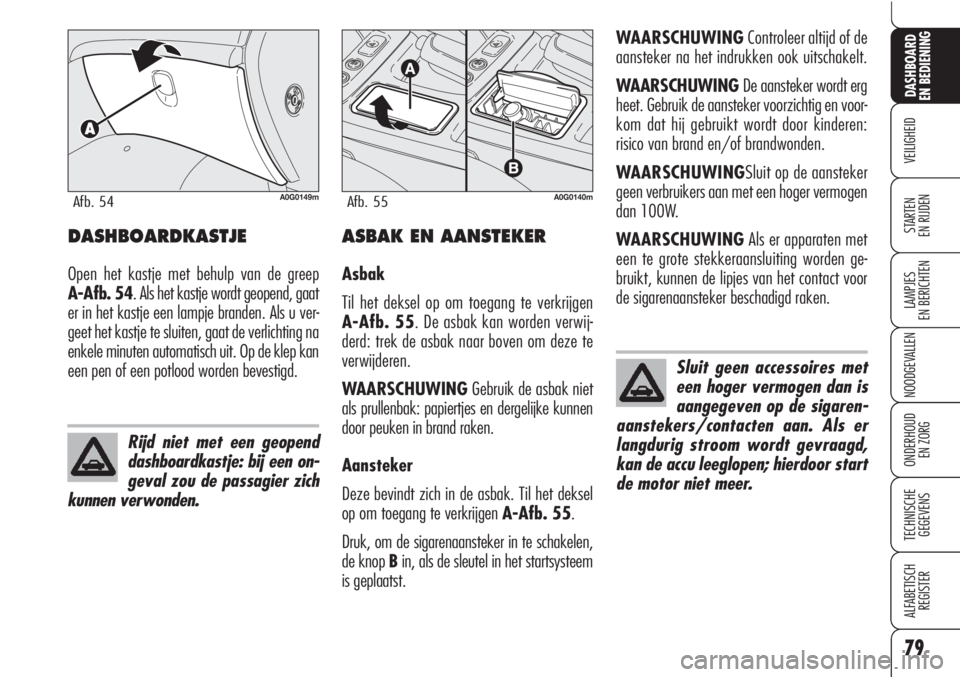

Asbak
Til het deksel op om toegang te verkrijgen
A-Afb. 55. De asbak kan worden verwij-
derd: trek de asbak naar boven om deze te
verwijderen.
WAARSCHUWINGGebruik de asbak niet
als prullenbak: papiertjes en dergelijke kunnen
door peuken in brand raken.
Aansteker
Deze bevindt zich in de asbak. Til het deksel
op om toegang te verkrijgen A-Afb. 55.
Druk, om de sigarenaansteker in te schakelen,
de knop Bin, als de sleutel in het startsysteem
is geplaatst.
A0G0140mAfb. 55
WAARSCHUWINGControleer altijd of de
aansteker na het indrukken ook uitschakelt.
WAARSCHUWINGDe aansteker wordt erg
heet. Gebruik de aansteker voorzichtig en voor-
kom dat hij gebruikt wordt door kinderen:
risico van brand en/of brandwonden.
WAARSCHUWINGSluit op de aansteker
geen verbruikers aan met een hoger vermogen
dan 100W.
WAARSCHUWINGAls er apparaten met
een te grote stekkeraansluiting worden ge-
bruikt, kunnen de lipjes van het contact voor
de sigarenaansteker beschadigd raken.
Sluit geen accessoires met
een hoger vermogen dan is
aangegeven op de sigaren-
aanstekers/contacten aan. Als er
langdurig stroom wordt gevraagd,
kan de accu leeglopen; hierdoor start
de motor niet meer.
DASHBOARDKASTJE
Open het kastje met behulp van de greep
A-Afb. 54. Als het kastje wordt geopend, gaat
er in het kastje een lampje branden. Als u ver-
geet het kastje te sluiten, gaat de verlichting na
enkele minuten automatisch uit. Op de klep kan
een pen of een potlood worden bevestigd.
A0G0149mAfb. 54
Rijd niet met een geopend
dashboardkastje: bij een on-
geval zou de passagier zich
kunnen verwonden.

80
VEILIGHEID
LAMPJES
EN BERICHTEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
STARTEN
EN RIJDEN

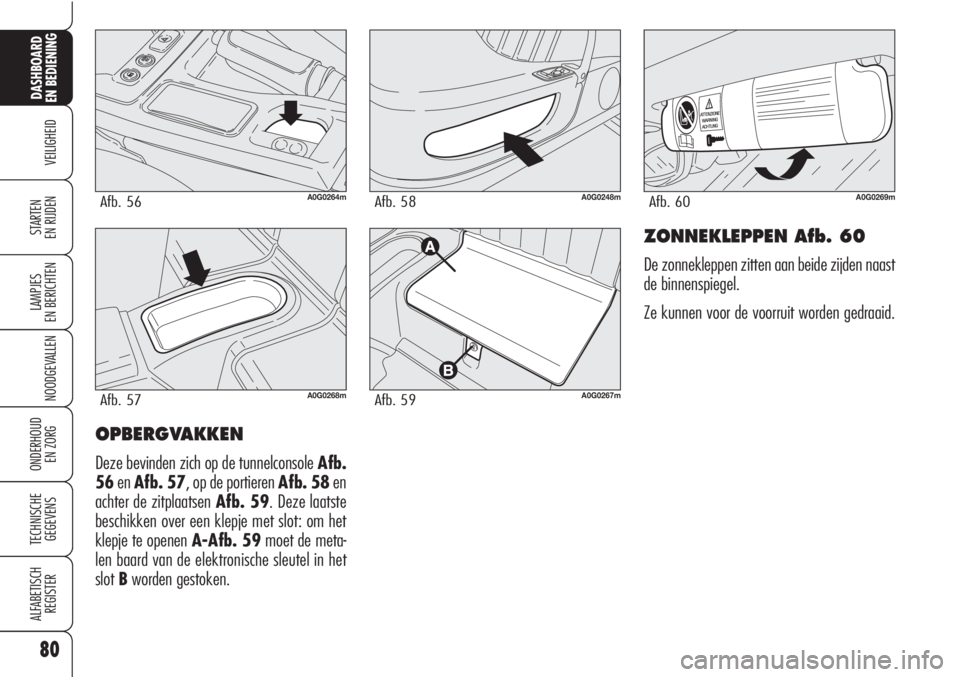

OPBERGVAKKEN
Deze bevinden zich op de tunnelconsole Afb.
56enAfb. 57, op de portieren Afb. 58en
achter de zitplaatsen Afb. 59. Deze laatste
beschikken over een klepje met slot: om het
klepje te openen A-Afb. 59moet de meta-
len baard van de elektronische sleutel in het
slotBworden gestoken.
A0G0264mAfb. 56
A0G0268mAfb. 57
A0G0248mAfb. 58
A0G0267mAfb. 59
A0G0269mAfb. 60
ZONNEKLEPPEN Afb. 60
De zonnekleppen zitten aan beide zijden naast
de binnenspiegel.
Ze kunnen voor de voorruit worden gedraaid.

Verwijder vogelpoep meteen
van de kap, omdat er anders
ernstige schade aan de stof
kan ontstaan omdat dit in de stof kan
bijten.
81
VEILIGHEID
LAMPJES
EN BERICHTEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
STARTEN
EN RIJDEN

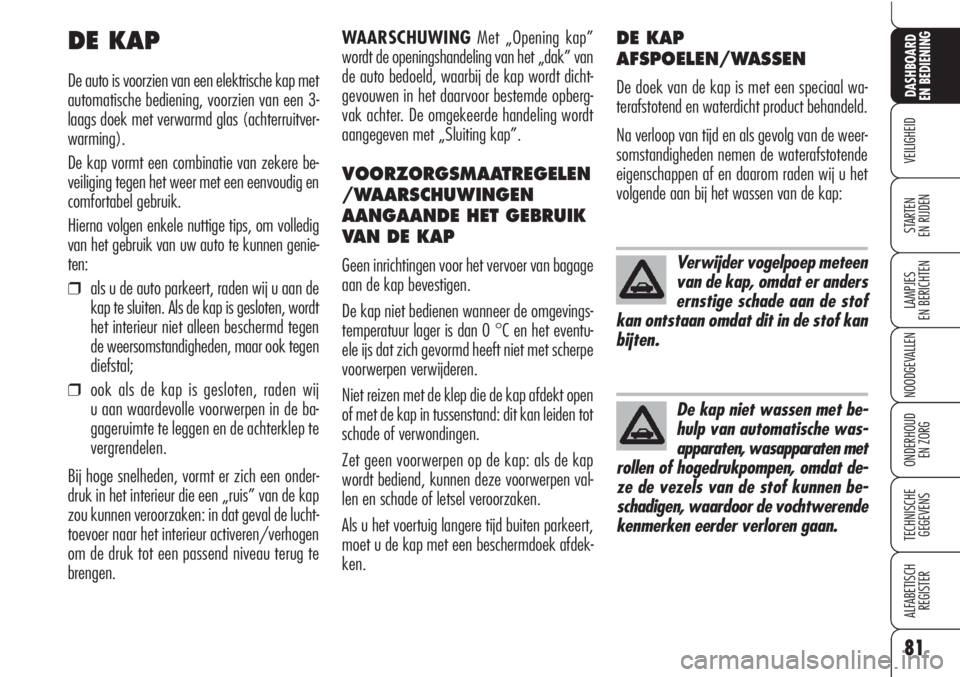

DE KAP
De auto is voorzien van een elektrische kap met
automatische bediening, voorzien van een 3-
laags doek met verwarmd glas (achterruitver-
warming).
De kap vormt een combinatie van zekere be-
veiliging tegen het weer met een eenvoudig en
comfortabel gebruik.
Hierna volgen enkele nuttige tips, om volledig
van het gebruik van uw auto te kunnen genie-
ten:
❒als u de auto parkeert, raden wij u aan de
kap te sluiten. Als de kap is gesloten, wordt
het interieur niet alleen beschermd tegen
de weersomstandigheden, maar ook tegen
diefstal;
❒ook als de kap is gesloten, raden wij
u aan waardevolle voorwerpen in de ba-
gageruimte te leggen en de achterklep te
vergrendelen.
Bij hoge snelheden, vormt er zich een onder-
druk in het interieur die een „ruis” van de kap
zou kunnen veroorzaken: in dat geval de lucht-
toevoer naar het interieur activeren/verhogen
om de druk tot een passend niveau terug te
brengen.WAARSCHUWINGMet „Opening kap”
wordt de openingshandeling van het „dak” van
de auto bedoeld, waarbij de kap wordt dicht-
gevouwen in het daarvoor bestemde opberg-
vak achter. De omgekeerde handeling wordt
aangegeven met „Sluiting kap”.
VOORZORGSMAATREGELEN
/WAARSCHUWINGEN
AANGAANDE HET GEBRUIK
VAN DE KAP
Geen inrichtingen voor het vervoer van bagage
aan de kap bevestigen.
De kap niet bedienen wanneer de omgevings-
temperatuur lager is dan 0 °C en het eventu-
ele ijs dat zich gevormd heeft niet met scherpe
voorwerpen verwijderen.
Niet reizen met de klep die de kap afdekt open
of met de kap in tussenstand: dit kan leiden tot
schade of verwondingen.
Zet geen voorwerpen op de kap: als de kap
wordt bediend, kunnen deze voorwerpen val-
len en schade of letsel veroorzaken.
Als u het voertuig langere tijd buiten parkeert,
moet u de kap met een beschermdoek afdek-
ken.
DE KAP
AFSPOELEN/WASSEN
De doek van de kap is met een speciaal wa-
terafstotend en waterdicht product behandeld.
Na verloop van tijd en als gevolg van de weer-
somstandigheden nemen de waterafstotende
eigenschappen af en daarom raden wij u het
volgende aan bij het wassen van de kap:
De kap niet wassen met be-
hulp van automatische was-
apparaten, wasapparaten met
rollen of hogedrukpompen, omdat de-
ze de vezels van de stof kunnen be-
schadigen, waardoor de vochtwerende
kenmerken eerder verloren gaan.

Laat de zeep niet te lang op
de kap zitten om vlekken en
kringen te voorkomen; spoel
de kap meteen af en herhaal dit waar
nodig. Geen alcohol, benzine, che-
mische producten, wasmid-
delen en poetsmiddelen
gebruiken.
Het is voor een optimaal re-
sultaat belangrijk dat een
impregneerproduct volgens
de instructies op de verpakking wordt
gebruikt.
De rubberen pakkingen van
de kap mogen alleen met
water worden gewassen.
Als de rubberen pakkingen droog zijn
of loskomen, breng dan talkpoeder
aan of speciale producten voor rub-
ber (siliconenspray).
82
VEILIGHEID
LAMPJES
EN BERICHTEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
STARTEN
EN RIJDEN

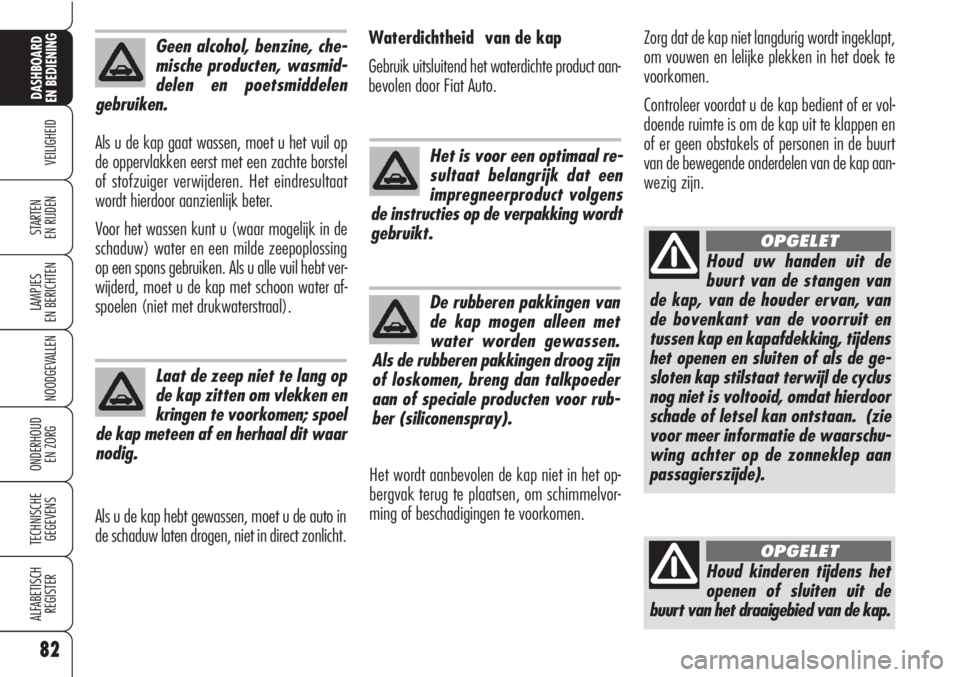

Houd kinderen tijdens het
openen of sluiten uit de
buurt van het draaigebied van de kap.
OPGELET
Houd uw handen uit de
buurt van de stangen van
de kap, van de houder ervan, van
de bovenkant van de voorruit en
tussen kap en kapafdekking, tijdens
het openen en sluiten of als de ge-
sloten kap stilstaat terwijl de cyclus
nog niet is voltooid, omdat hierdoor
schade of letsel kan ontstaan. (zie
voor meer informatie de waarschu-
wing achter op de zonneklep aan
passagierszijde).
OPGELET
Als u de kap gaat wassen, moet u het vuil op
de oppervlakken eerst met een zachte borstel
of stofzuiger verwijderen. Het eindresultaat
wordt hierdoor aanzienlijk beter.
Voor het wassen kunt u (waar mogelijk in de
schaduw) water en een milde zeepoplossing
op een spons gebruiken. Als u alle vuil hebt ver-
wijderd, moet u de kap met schoon water af-
spoelen (niet met drukwaterstraal).Waterdichtheid van de kap
Gebruik uitsluitend het waterdichte product aan-
bevolen door Fiat Auto.Zorg dat de kap niet langdurig wordt ingeklapt,
om vouwen en lelijke plekken in het doek te
voorkomen.
Controleer voordat u de kap bedient of er vol-
doende ruimte is om de kap uit te klappen en
of er geen obstakels of personen in de buurt
van de bewegende onderdelen van de kap aan-
wezig zijn.
Als u de kap hebt gewassen, moet u de auto in
de schaduw laten drogen, niet in direct zonlicht.Het wordt aanbevolen de kap niet in het op-
bergvak terug te plaatsen, om schimmelvor-
ming of beschadigingen te voorkomen.

83
VEILIGHEID
LAMPJES
EN BERICHTEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
STARTEN
EN RIJDEN
KAP OPENEN/SLUITEN
Waarschuwingen
Bij de handelingen voor openen/sluiten dient
u zich strikt te houden aan hetgeen hieronder
wordt aangegeven:
❒De kap alleen bij stilstaande auto bedie-
nen, aangezien het niet is toegestaan de
kap te openen/sluiten als de auto rijdt (op
het display worden hoe dan ook een be-
richt + waarschuwingssymbool voor de be-
stuurder weergegeven). Als per ongeluk
een activeringspoging wordt gedaan bij rij-
dende auto, wordt de manoeuvre auto-
matisch verhinderd.
❒Als de activering van de kap begonnen is
met stilstaande auto en de auto vervolgens
wordt gestart, kan het opgestarte proces
alleen worden voltooid door de auto op-
nieuw stop te zetten. Duidelijk aanwezig vuil/vlekken
Gebruik een specifiek product voor het was-
sen van stoffen of vloeibare zeep voor het was-
sen van de handen met schoon water, steeds
werkende in de richting van het weefsel naar
de achterkant van de auto toe.
Vervolgens voorzichtig afspoelen met schoon
water en de doek in de open lucht laten drogen.
De kap mag niet worden afgedroogd met zeem-
leer of iets dergelijks.
Aanbevelingen
❒De kap niet wassen met hogedrukwater-
straal.
❒Geen petroleum, alcohol of andere oplos-
middelen gebruiken om de stof schoon te
maken.
❒Geen sneeuw of ijs verwijderen met behulp
van scherpe instrumenten (bijv. borstel om
het ijs van de ruiten te verwijderen).
❒De kap niet in het opbergvak terugplaat-
sen, als de stof niet helemaal droog is, om
vlekken te voorkomen.
❒De auto niet in een automatische wasap-
paraat met borstels wassen.
DE KAP WASSEN
Vogeluitwerpselen dienen zo snel en zo goed
mogelijk van de lak verwijderd te worden, om-
dat door de agressieve bestanddelen de lak kan
beschadigen.
Normaal vuil
Gebruik een zachte borstel of een speciale
spons voor de reiniging van de auto en schoon
water werkende in de richting van het weef-
sel naar de achterkant van de auto.
Vervolgens voorzichtig afspoelen met schoon
water en de doek in de open lucht laten drogen.
De kap mag niet worden afgedroogd met zeem-
leer of iets dergelijks.

84
VEILIGHEID
LAMPJES
EN BERICHTEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
STARTEN
EN RIJDEN
❒Om de accu niet teveel te belasten, de kap
indien mogelijk alleen met ingeschakelde
motor activeren.
❒Alvorens de kap te sluiten, eventuele
„vreemde lichamen” van het frame van de
voorruit verwijderen, die het sluiten ervan
kunnen verhinderen.
❒Houd u zich aan de eerdergenoemde vei-
ligheidswaarschuwingen.
❒De bedieningsmanoeuvre van de kap wordt
automatisch verhinderd door het niet slui-
ten van de bagageruimte. In elk geval con-
troleren of deze gesloten is, alvorens de
manoeuvre uit te voeren.

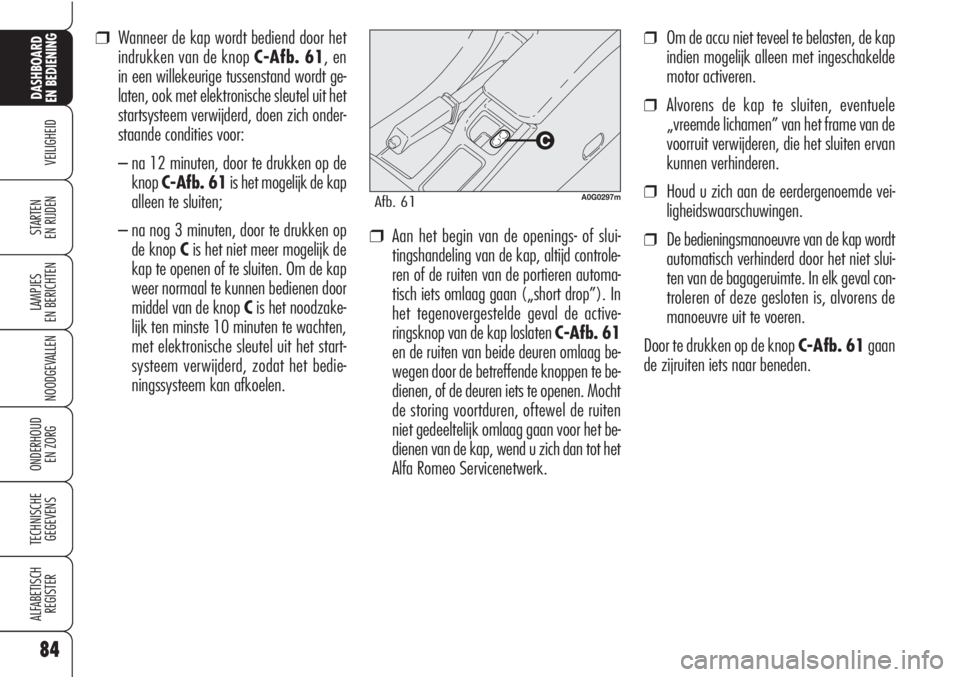

Door te drukken op de knop C-Afb. 61gaan
de zijruiten iets naar beneden. ❒Aan het begin van de openings- of slui-
tingshandeling van de kap, altijd controle-
ren of de ruiten van de portieren automa-
tisch iets omlaag gaan („short drop”). In
het tegenovergestelde geval de active-
ringsknop van de kap loslaten C-Afb. 61
en de ruiten van beide deuren omlaag be-
wegen door de betreffende knoppen te be-
dienen, of de deuren iets te openen. Mocht
de storing voortduren, oftewel de ruiten
niet gedeeltelijk omlaag gaan voor het be-
dienen van de kap, wend u zich dan tot het
Alfa Romeo Servicenetwerk.
A0G0297mAfb. 61
❒Wanneer de kap wordt bediend door het
indrukken van de knop C-Afb. 61, en
in een willekeurige tussenstand wordt ge-
laten, ook met elektronische sleutel uit het
startsysteem verwijderd, doen zich onder-
staande condities voor:
– na 12 minuten, door te drukken op de
knopC-Afb. 61is het mogelijk de kap
alleen te sluiten;
– na nog 3 minuten, door te drukken op
de knop Cis het niet meer mogelijk de
kap te openen of te sluiten. Om de kap
weer normaal te kunnen bedienen door
middel van de knop Cis het noodzake-
lijk ten minste 10 minuten te wachten,
met elektronische sleutel uit het start-
systeem verwijderd, zodat het bedie-
ningssysteem kan afkoelen.

Vanuit de positie voortvloei-
ende uit de „short drop”
worden de zijruiten van de
portier weer gesloten door de knop
ingedrukt te houden na voltooiing van
de manoeuvre voor volledige opening
of sluiting van het dak. De zijruiten
daarom niet sluiten door middel van
de betreffende activeringstoetsen
voor de volledige sluiting, anders is
de perfecte grip van de zijruiten op de
rubberen pakkingen van de kap niet
gegarandeerd.
85
VEILIGHEID
LAMPJES
EN BERICHTEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
STARTEN
EN RIJDEN
Onderbreking openings-
/sluitingsmanoeuvre
Door het loslaten van de knop C-Afb. 61tij-
dens de openings-/sluitingsmanoeuvre wordt
de beweging van de kap meteen automatisch
onderbroken. In dit geval wordt er een bericht
+ waarschuwingssymbool op het display weer-
gegeven.
De openings-/sluitingshandeling kan worden
voortgezet door na enkele minuten opnieuw
op de knop te drukken in de gewenste rich-
ting (opening of sluiting).

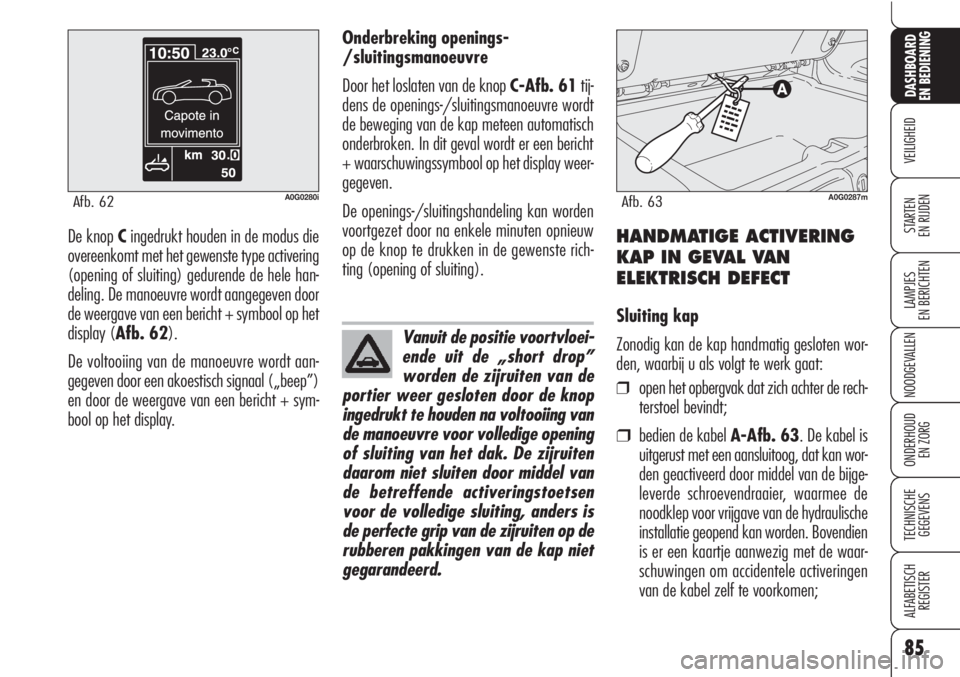

HANDMATIGE ACTIVERING
KAP IN GEVAL VAN
ELEKTRISCH DEFECT
Sluiting kap
Zonodig kan de kap handmatig gesloten wor-
den, waarbij u als volgt te werk gaat:
❒open het opbergvak dat zich achter de rech-
terstoel bevindt;
❒bedien de kabel A-Afb. 63. De kabel is
uitgerust met een aansluitoog, dat kan wor-
den geactiveerd door middel van de bijge-
leverde schroevendraaier, waarmee de
noodklep voor vrijgave van de hydraulische
installatie geopend kan worden. Bovendien
is er een kaartje aanwezig met de waar-
schuwingen om accidentele activeringen
van de kabel zelf te voorkomen;
A0G0280iAfb. 62A0G0287mAfb. 63
De knop Cingedrukt houden in de modus die
overeenkomt met het gewenste type activering
(opening of sluiting) gedurende de hele han-
deling. De manoeuvre wordt aangegeven door
de weergave van een bericht + symbool op het
display (Afb. 62).
De voltooiing van de manoeuvre wordt aan-
gegeven door een akoestisch signaal („beep”)
en door de weergave van een bericht + sym-
bool op het display.

86
VEILIGHEID
LAMPJES
EN BERICHTEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
STARTEN
EN RIJDEN❒gebruik de speciale steeksleutel die zich in
de bagageruimte bevindt en de bijgelever-
de schroevendraaier (Afb. 67) en draai de
moer om de sloten van de klepafdekking te
openen (een kwart slag rechtsom met de
klok mee);
❒sluit de bagageruimte en open vervolgens
met de hand de klepafdekking A-Afb. 68.
Controleer of in de openingsfase, door te
draaien, de kapafdekking geen schade aan-
brengt aan de bagageruimte in de centrale
zone. Mocht er collisiegevaar bestaan, een
neerwaartse kracht uitoefenen op de ach-
terklep, in de zone van mogelijk contact, om
de rotatie ervan mogelijk te maken;
A0G0121mAfb. 68

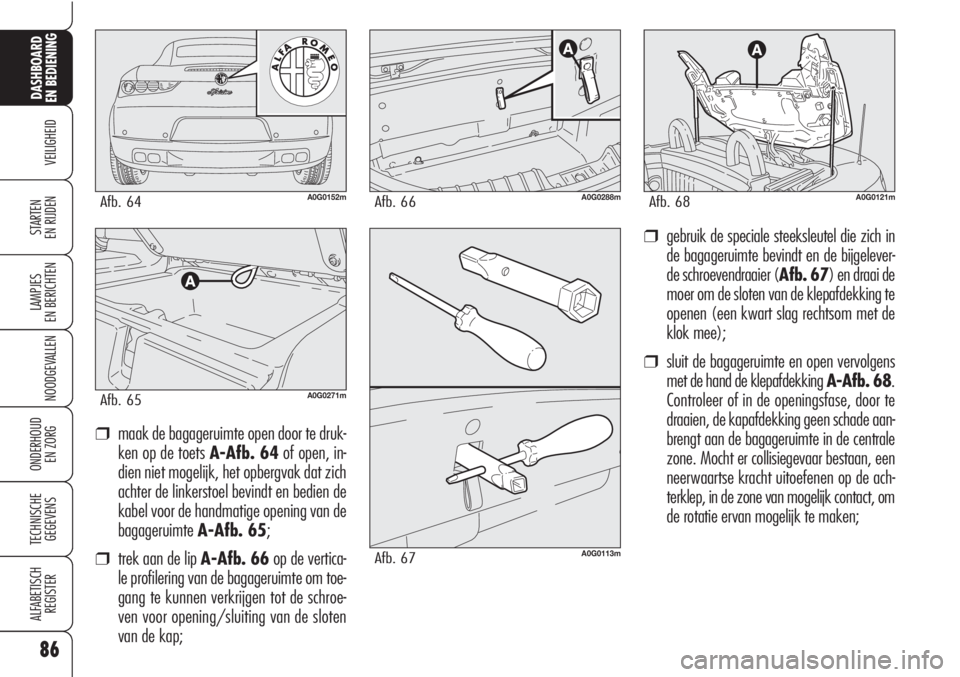

❒maak de bagageruimte open door te druk-
ken op de toets A-Afb. 64of open, in-
dien niet mogelijk, het opbergvak dat zich
achter de linkerstoel bevindt en bedien de
kabel voor de handmatige opening van de
bagageruimte A-Afb. 65;
❒trek aan de lip A-Afb. 66op de vertica-
le profilering van de bagageruimte om toe-
gang te kunnen verkrijgen tot de schroe-
ven voor opening/sluiting van de sloten
van de kap;
A0G0152mAfb. 64
A0G0271mAfb. 65
A0G0288mAfb. 66
A0G0113mAfb. 67

87
VEILIGHEID
LAMPJES
EN BERICHTEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
STARTEN
EN RIJDEN

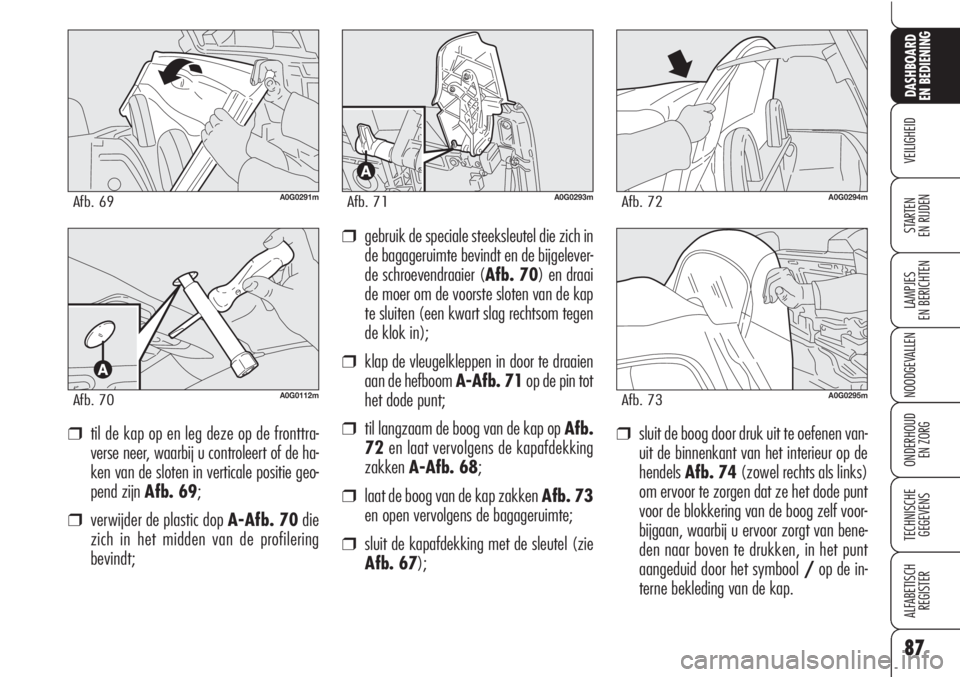

❒til de kap op en leg deze op de fronttra-
verse neer, waarbij u controleert of de ha-
ken van de sloten in verticale positie geo-
pend zijn Afb. 69;
❒verwijder de plastic dop A-Afb. 70die
zich in het midden van de profilering
bevindt;❒gebruik de speciale steeksleutel die zich in
de bagageruimte bevindt en de bijgelever-
de schroevendraaier (Afb. 70) en draai
de moer om de voorste sloten van de kap
te sluiten (een kwart slag rechtsom tegen
de klok in);
❒klap de vleugelkleppen in door te draaien
aan de hefboom A-Afb. 71op de pin tot
het dode punt;
❒til langzaam de boog van de kap op Afb.
72en laat vervolgens de kapafdekking
zakkenA-Afb. 68;
❒laat de boog van de kap zakken Afb. 73
en open vervolgens de bagageruimte;
❒sluit de kapafdekking met de sleutel (zie
Afb. 67);
A0G0291mAfb. 69
A0G0112mAfb. 70
A0G0293mAfb. 71A0G0294mAfb. 72
A0G0295mAfb. 73
❒sluit de boog door druk uit te oefenen van-
uit de binnenkant van het interieur op de
hendelsAfb. 74(zowel rechts als links)
om ervoor te zorgen dat ze het dode punt
voor de blokkering van de boog zelf voor-
bijgaan, waarbij u ervoor zorgt van bene-
den naar boven te drukken, in het punt
aangeduid door het symbool /op de in-
terne bekleding van de kap.

88
VEILIGHEID
LAMPJES
EN BERICHTEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
STARTEN
EN RIJDEN
De montage/demontage-
werkzaamheden van de
wind stopper moeten worden uitge-
voerd met de klap ingeklapt in het
daarvoor bestemde vak en met open
deksel van het vak voor de kap.
OPGELET
A0G0280mAfb. 75

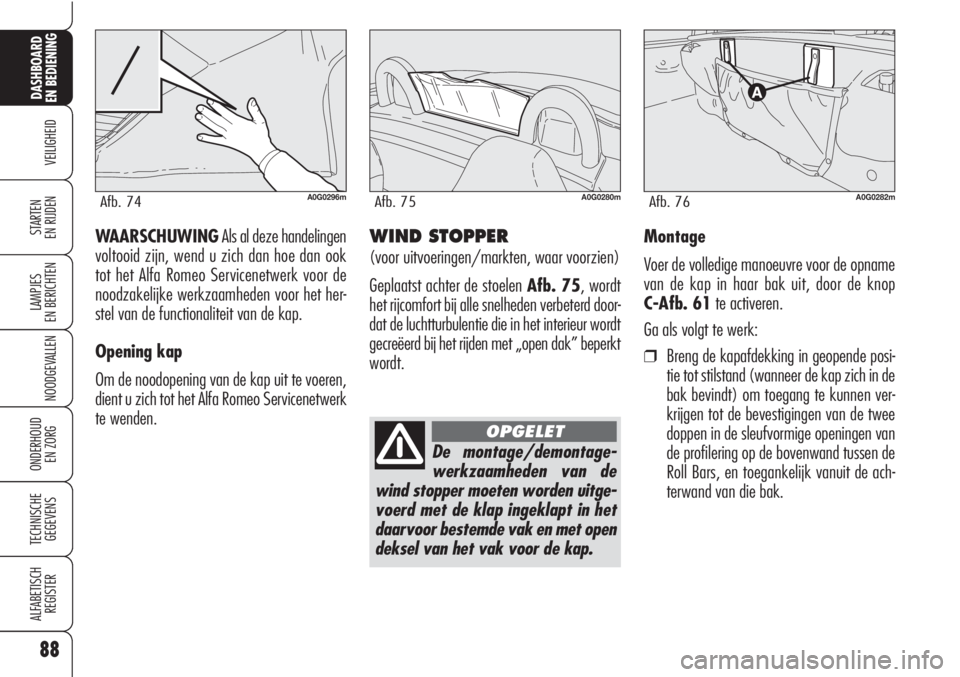

WIND STOPPER
(voor uitvoeringen/markten, waar voorzien)
Geplaatst achter de stoelen Afb. 75, wordt
het rijcomfort bij alle snelheden verbeterd door-
dat de luchtturbulentie die in het interieur wordt
gecreëerd bij het rijden met „open dak” beperkt
wordt.Montage
Voer de volledige manoeuvre voor de opname
van de kap in haar bak uit, door de knop
C-Afb. 61te activeren.
Ga als volgt te werk:
❒Breng de kapafdekking in geopende posi-
tie tot stilstand (wanneer de kap zich in de
bak bevindt) om toegang te kunnen ver-
krijgen tot de bevestigingen van de twee
doppen in de sleufvormige openingen van
de profilering op de bovenwand tussen de
Roll Bars, en toegankelijk vanuit de ach-
terwand van die bak.
A0G0282mAfb. 76
WAARSCHUWINGAls al deze handelingen
voltooid zijn, wend u zich dan hoe dan ook
tot het Alfa Romeo Servicenetwerk voor de
noodzakelijke werkzaamheden voor het her-
stel van de functionaliteit van de kap.
Opening kap
Om de noodopening van de kap uit te voeren,
dient u zich tot het Alfa Romeo Servicenetwerk
te wenden.
A0G0296mAfb. 74
