Alfa Romeo Brera/Spider 2009 Manual de Empleo y Cuidado (in Spanish)

139
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE Y
CONDUCCIÓN
PROCEDIMIENTO PARA LAS
VERSIONES DE GASOLINA
Proceda como sigue:
❒accione el freno de mano;
❒pise a fondo el pedal del embrague,
sin pulsar el acelerador;
❒ponga la palanca del cambio en
punto muerto;
❒introduzca hasta el fondo la llave elec-
trónica en el conmutador de arranque;
❒pulse brevemente el botón
START/STOP.El motor de arranque se acciona auto-
máticamente hasta que arranca el motor.
Con el motor apagado y con la llave elec-
trónica introducida en el dispositivo de
arranque se puede accionar el arranque
automático pulsando brevemente el bo-
tónSTART/STOPy pisando breve-
mente el pedal del embrague.
ADVERTENCIASe puede arrancar el
motor pisando únicamente el pedal de
freno. En este caso no se habilitará el
arranque automático. Pulse luego el bo-
tónSTART/STOPy suéltelo nada más
arrancar el motor.
PROCEDIMIENTO PARA LAS
VERSIONES DIESEL
Proceda como sigue:
❒accione el freno de mano;
❒pise a fondo el pedal del embrague,
sin pisar el acelerado;
❒ponga la palanca del cambio en
punto muerto;
❒introduzca hasta el fondo la llave
electrónica en el conmutador de
arranque. Se enciende el testigo
men el tablero de instrumentos;
❒espere que se apague el testigo
m, cuanto más caliente esté el
motor, antes se apagará;
❒Pulse brevemente el botón
START/STOPjusto después de
que se apague el testigo
m. Es-
perar demasiado significa volver inú-
til el trabajo de calentamiento de las
bujías.
137-150 Alfa BRERA spa 28-08-2008 14:04 Pagina 139

140
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE Y
CONDUCCIÓN
ADVERTENCIAS
Si, durante la puesta en marcha, el mo-
tor se apaga, para volver arrancar, es su-
ficiente pisar el pedal del embrague o
del freno y luego, presionar el botón
START/STOP.
Si hay dificultades en el arranque no hay
que seguir insistiendo. Acuda a los Servi-
cios Autorizados Alfa Romeo.
Con el coche en marcha la llave electró-
nica permanece bloqueada en el conmu-
tador de arranque y sólo se podrá sacar
después de apagar el motor. Si intenta sa-
car la llave electrónica con el motor en
marcha, podría dañar el conmutador de
arranque. El motor de arranque se acciona auto-
máticamente hasta que arranca el mo-
tor.
Con el motor apagado y con la llave elec-
trónica introducida en el dispositivo de
arranque se puede accionar el arranque
automático pulsando brevemente el bo-
tónSTART/STOPy manteniendo pi-
sado el pedal del embrague.
En condiciones de temperatura extrema
se recomienda esperar siempre a que se
apague el testigo
mantes de accio-
nar el motor de arranque.
ADVERTENCIASe puede arrancar el
motor pisando únicamente el pedal de
freno. En este caso no se habilitará el
arranque automático. Pulse luego el bo-
tónSTART/STOPy suéltelo nada más
arrancar el motor.Eventuales problemas de arranque son
señalizados con el testigo
Yen el ta-
blero de instrumentos (en algunas ver-
siones se visualiza un mensaje en la pan-
talla). En este caso, acuda a los Servicios
Autorizados Alfa Romeo.
Si después de presionar el botón
START/STOPel motor no se pone en
marcha, repita el procedimiento de arran-
que pisando el otro pedal (embrague o
freno).
137-150 Alfa BRERA spa 28-08-2008 14:04 Pagina 140

141
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE Y
CONDUCCIÓN

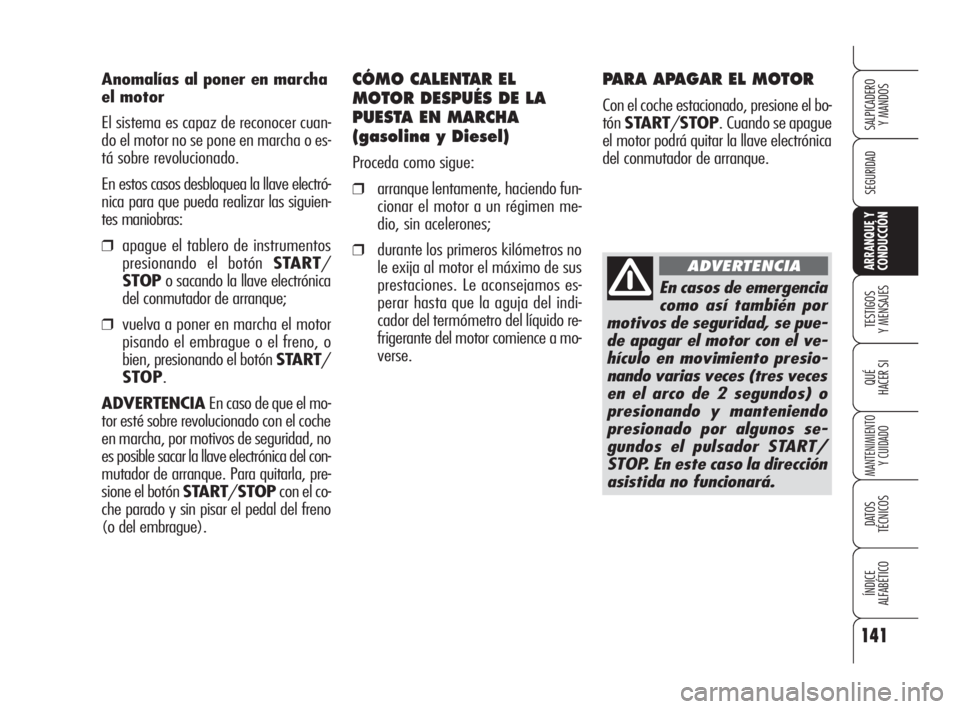

Anomalías al poner en marcha
el motor
El sistema es capaz de reconocer cuan-
do el motor no se pone en marcha o es-
tá sobre revolucionado.
En estos casos desbloquea la llave electró-
nica para que pueda realizar las siguien-
tes maniobras:
❒apague el tablero de instrumentos
presionando el botón START/
STOPo sacando la llave electrónica
del conmutador de arranque;
❒vuelva a poner en marcha el motor
pisando el embrague o el freno, o
bien, presionando el botón START/
STOP.
ADVERTENCIA En caso de que el mo-
tor esté sobre revolucionado con el coche
en marcha, por motivos de seguridad, no
es posible sacar la llave electrónica del con-
mutador de arranque. Para quitarla, pre-
sione el botón START/STOPcon el co-
che parado y sin pisar el pedal del freno
(o del embrague).
En casos de emergencia
como así también por
motivos de seguridad, se pue-
de apagar el motor con el ve-
hículo en movimiento presio-
nando varias veces (tres veces
en el arco de 2 segundos) o
presionando y manteniendo
presionado por algunos se-
gundos el pulsador START/
STOP. En este caso la dirección
asistida no funcionará.
ADVERTENCIA
CÓMO CALENTAR EL
MOTOR DESPUÉS DE LA
PUESTA EN MARCHA
(gasolina y Diesel)
Proceda como sigue:
❒arranque lentamente, haciendo fun-
cionar el motor a un régimen me-
dio, sin acelerones;
❒durante los primeros kilómetros no
le exija al motor el máximo de sus
prestaciones. Le aconsejamos es-
perar hasta que la aguja del indi-
cador del termómetro del líquido re-
frigerante del motor comience a mo-
verse.
PARA APAGAR EL MOTOR
Con el coche estacionado, presione el bo-
tónSTART/STOP. Cuando se apague
el motor podrá quitar la llave electrónica
del conmutador de arranque.
137-150 Alfa BRERA spa 28-08-2008 14:04 Pagina 141

142
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE Y

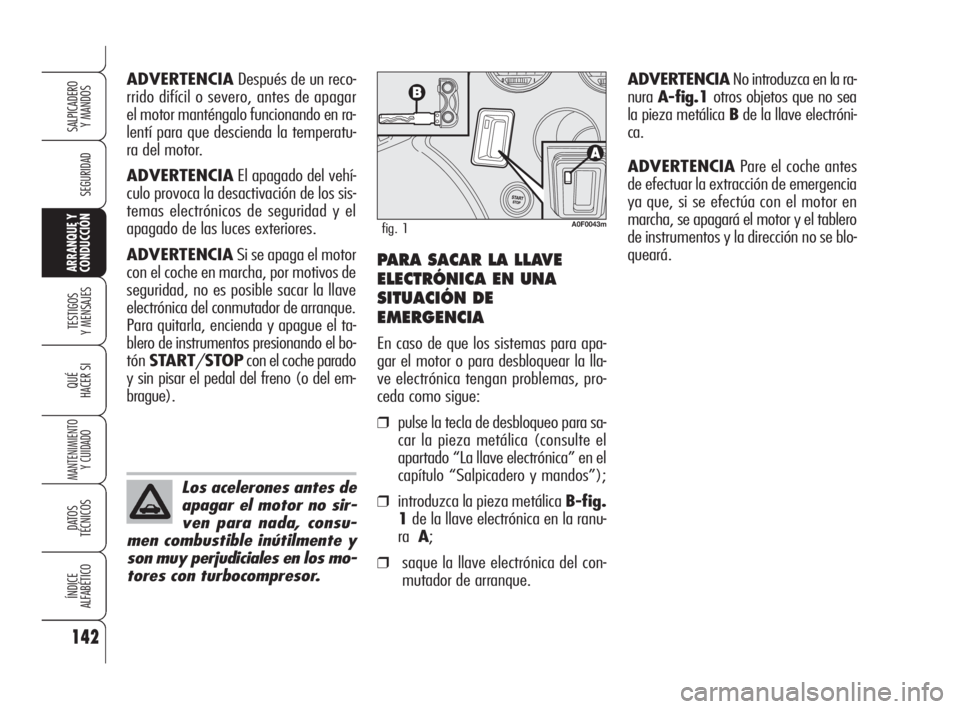

CONDUCCIÓNPARA SACAR LA LLAVE
ELECTRÓNICA EN UNA
SITUACIÓN DE
EMERGENCIA
En caso de que los sistemas para apa-
gar el motor o para desbloquear la lla-
ve electrónica tengan problemas, pro-
ceda como sigue:
❒pulse la tecla de desbloqueo para sa-
car la pieza metálica (consulte el
apartado “La llave electrónica” en el
capítulo “Salpicadero y mandos”);
❒introduzca la pieza metálica B-fig.
1de la llave electrónica en la ranu-
raA;
❒saque la llave electrónica del con-
mutador de arranque. ADVERTENCIADespués de un reco-
rrido difícil o severo, antes de apagar
el motor manténgalo funcionando en ra-
lentí para que descienda la temperatu-
ra del motor.
ADVERTENCIAEl apagado del vehí-
culo provoca la desactivación de los sis-
temas electrónicos de seguridad y el
apagado de las luces exteriores.
ADVERTENCIASi se apaga el motor
con el coche en marcha, por motivos de
seguridad, no es posible sacar la llave
electrónica del conmutador de arranque.
Para quitarla, encienda y apague el ta-
blero de instrumentos presionando el bo-
tónSTART/STOPcon el coche parado
y sin pisar el pedal del freno (o del em-
brague).
A0F0043mfig. 1
ADVERTENCIANo introduzca en la ra-
nuraA-fig.1otros objetos que no sea
la pieza metálica Bde la llave electróni-
ca.
ADVERTENCIAPare el coche antes
de efectuar la extracción de emergencia
ya que, si se efectúa con el motor en
marcha, se apagará el motor y el tablero
de instrumentos y la dirección no se blo-
queará.
Los acelerones antes de
apagar el motor no sir-
ven para nada, consu-
men combustible inútilmente y
son muy perjudiciales en los mo-
tores con turbocompresor.
137-150 Alfa BRERA spa 28-08-2008 14:04 Pagina 142

143
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE Y
CONDUCCIÓN
Para quitar el freno de mano proceda co-
mo sigue:
❒levante un poco la palanca Ay pre-
sione el botón de desbloqueo B;
❒mantenga presionado el botón By
baje la palanca. El testigo
xse
apaga en el tablero de instrumen-
tos.
Para evitar movimientos accidentales del
coche, realice esta maniobra mante-
niendo pisado el pedal del freno.

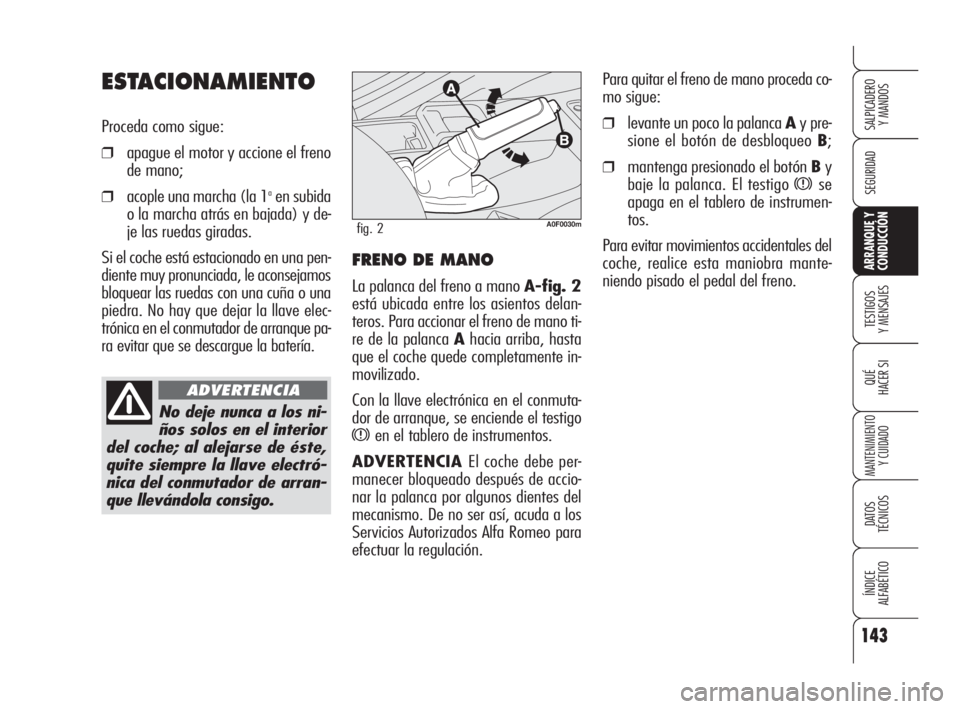

FRENO DE MANO
La palanca del freno a mano A-fig. 2
está ubicada entre los asientos delan-
teros. Para accionar el freno de mano ti-
re de la palanca Ahacia arriba, hasta
que el coche quede completamente in-
movilizado.
Con la llave electrónica en el conmuta-
dor de arranque, se enciende el testigo
xen el tablero de instrumentos.
ADVERTENCIA El coche debe per-
manecer bloqueado después de accio-
nar la palanca por algunos dientes del
mecanismo. De no ser así, acuda a los
Servicios Autorizados Alfa Romeo para
efectuar la regulación.
A0F0030mfig. 2
ESTACIONAMIENTO
Proceda como sigue:
❒apague el motor y accione el freno
de mano;
❒acople una marcha (la 1aen subida
o la marcha atrás en bajada) y de-
je las ruedas giradas.
Si el coche está estacionado en una pen-
diente muy pronunciada, le aconsejamos
bloquear las ruedas con una cuña o una
piedra. No hay que dejar la llave elec-
trónica en el conmutador de arranque pa-
ra evitar que se descargue la batería.
No deje nunca a los ni-
ños solos en el interior
del coche; al alejarse de éste,
quite siempre la llave electró-
nica del conmutador de arran-
que llevándola consigo.
ADVERTENCIA
137-150 Alfa BRERA spa 28-08-2008 14:05 Pagina 143

144
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE Y
CONDUCCIÓNADVERTENCIA La marcha atrás só-
lo se puede acoplar con el coche com-
pletamente inmovilizado. Con el motor
en marcha, antes de acoplar la marcha
atrás, espere por lo menos 3 segundos
con el pedal del embrague pisado a fon-
do para no dañar los engranajes y evi-
tar los ruidos del cambio.
A0F0151mfig. 3
Para cambiar de mar-
cha correctamente, de-
be pisar a fondo el embrague.
Por lo tanto, en la zona del pi-
so debajo de los pedales no
debe haber nada que obstacu-
lice su recorrido: asegúrese de
que las alfombras estén bien
extendidas y no interfieran con
los mismos.
ADVERTENCIA
No conduzca con la ma-
no apoyada sobre la pa-
lanca del cambio ya que
la fuerza ejercida, aunque sea
muy leve, a la larga podría des-
gastar los componentes inter-
nos del cambio. La utilización del
pedal de embrague debe limi-
tarse únicamente a los cambios
de marcha. No conduzca con el
pie apoyado en el pedal de em-
brague ni siquiera ligeramente.
Para las versiones/paises don-
de esté previsto la electrónica
de control del pedal de embra-
gue puede intervenir interpre-
tando el estilo de conducción
inadecuado como una avería.

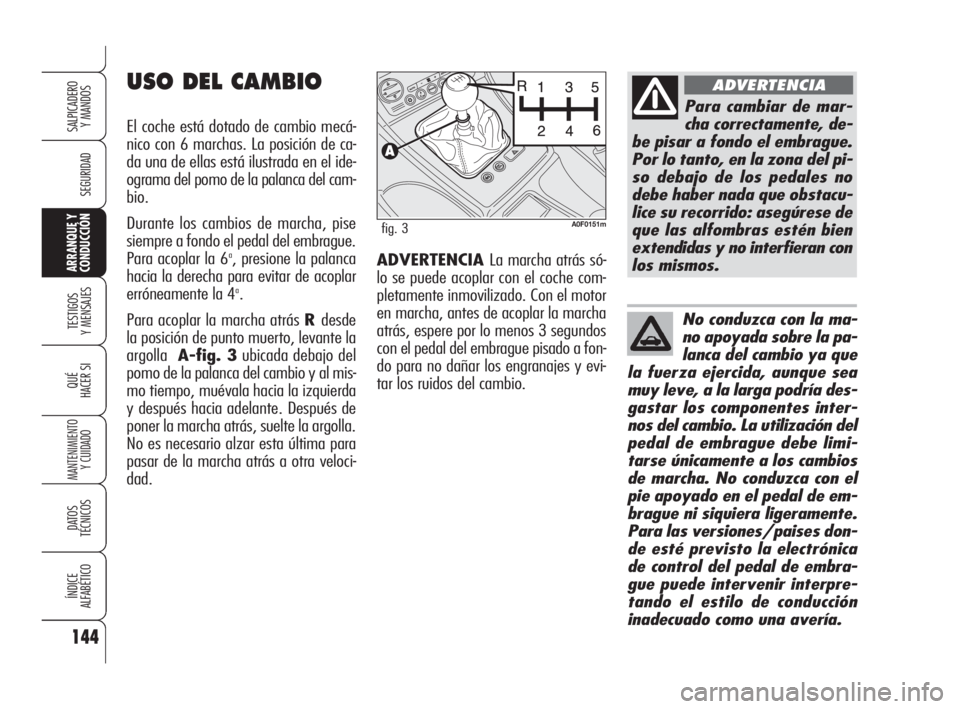

USO DEL CAMBIO
El coche está dotado de cambio mecá-
nico con 6 marchas. La posición de ca-
da una de ellas está ilustrada en el ide-
ograma del pomo de la palanca del cam-
bio.
Durante los cambios de marcha, pise
siempre a fondo el pedal del embrague.
Para acoplar la 6
a, presione la palanca
hacia la derecha para evitar de acoplar
erróneamente la 4
a.
Para acoplar la marcha atrás Rdesde
la posición de punto muerto, levante la
argollaA-fig. 3ubicada debajo del
pomo de la palanca del cambio y al mis-
mo tiempo, muévala hacia la izquierda
y después hacia adelante. Después de
poner la marcha atrás, suelte la argolla.
No es necesario alzar esta última para
pasar de la marcha atrás a otra veloci-
dad.
137-150 Alfa BRERA spa 28-08-2008 14:05 Pagina 144

145
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE Y
CONDUCCIÓN

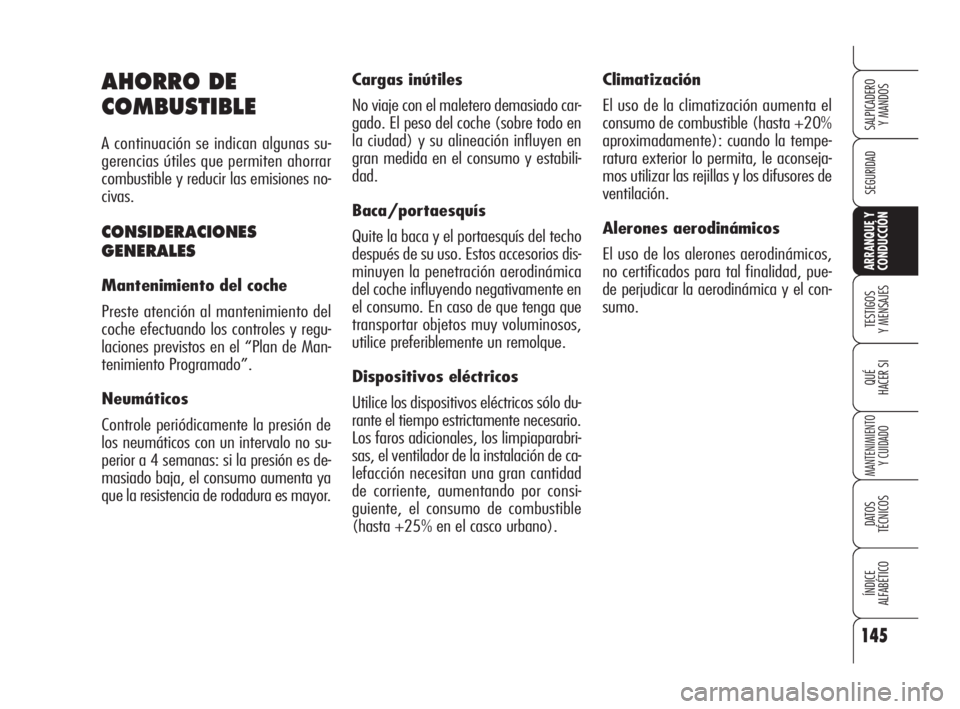

Climatización
El uso de la climatización aumenta el
consumo de combustible (hasta +20%
aproximadamente): cuando la tempe-
ratura exterior lo permita, le aconseja-
mos utilizar las rejillas y los difusores de
ventilación.
Alerones aerodinámicos
El uso de los alerones aerodinámicos,
no certificados para tal finalidad, pue-
de perjudicar la aerodinámica y el con-
sumo. Cargas inútiles
No viaje con el maletero demasiado car-
gado. El peso del coche (sobre todo en
la ciudad) y su alineación influyen en
gran medida en el consumo y estabili-
dad.
Baca/portaesquís
Quite la baca y el portaesquís del techo
después de su uso. Estos accesorios dis-
minuyen la penetración aerodinámica
del coche influyendo negativamente en
el consumo. En caso de que tenga que
transportar objetos muy voluminosos,
utilice preferiblemente un remolque.
Dispositivos eléctricos
Utilice los dispositivos eléctricos sólo du-
rante el tiempo estrictamente necesario.
Los faros adicionales, los limpiaparabri-
sas, el ventilador de la instalación de ca-
lefacción necesitan una gran cantidad
de corriente, aumentando por consi-
guiente, el consumo de combustible
(hasta +25% en el casco urbano).AHORRO DE
COMBUSTIBLE
A continuación se indican algunas su-
gerencias útiles que permiten ahorrar
combustible y reducir las emisiones no-
civas.
CONSIDERACIONES
GENERALES
Mantenimiento del coche
Preste atención al mantenimiento del
coche efectuando los controles y regu-
laciones previstos en el “Plan de Man-
tenimiento Programado”.
Neumáticos
Controle periódicamente la presión de
los neumáticos con un intervalo no su-
perior a 4 semanas: si la presión es de-
masiado baja, el consumo aumenta ya
que la resistencia de rodadura es mayor.
137-150 Alfa BRERA spa 28-08-2008 14:05 Pagina 145

146
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE Y
CONDUCCIÓN

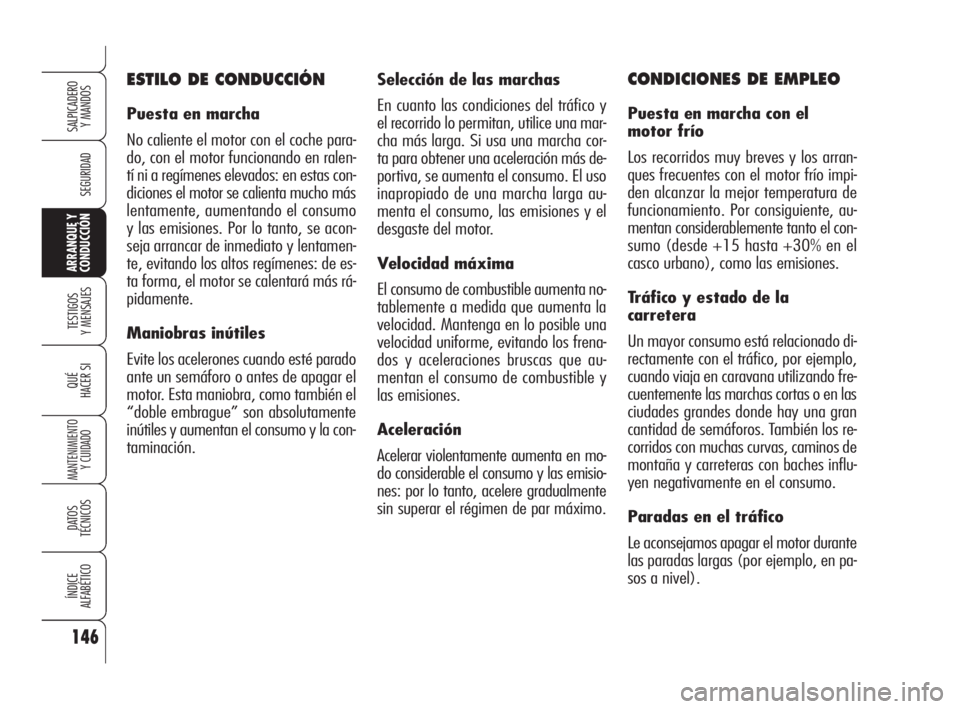

Selección de las marchas
En cuanto las condiciones del tráfico y
el recorrido lo permitan, utilice una mar-
cha más larga. Si usa una marcha cor-
ta para obtener una aceleración más de-
portiva, se aumenta el consumo. El uso
inapropiado de una marcha larga au-
menta el consumo, las emisiones y el
desgaste del motor.
Velocidad máxima
El consumo de combustible aumenta no-
tablemente a medida que aumenta la
velocidad. Mantenga en lo posible una
velocidad uniforme, evitando los frena-
dos y aceleraciones bruscas que au-
mentan el consumo de combustible y
las emisiones.
Aceleración
Acelerar violentamente aumenta en mo-
do considerable el consumo y las emisio-
nes: por lo tanto, acelere gradualmente
sin superar el régimen de par máximo.CONDICIONES DE EMPLEO
Puesta en marcha con el
motor frío
Los recorridos muy breves y los arran-
ques frecuentes con el motor frío impi-
den alcanzar la mejor temperatura de
funcionamiento. Por consiguiente, au-
mentan considerablemente tanto el con-
sumo (desde +15 hasta +30% en el
casco urbano), como las emisiones.
Tráfico y estado de la
carretera
Un mayor consumo está relacionado di-
rectamente con el tráfico, por ejemplo,
cuando viaja en caravana utilizando fre-
cuentemente las marchas cortas o en las
ciudades grandes donde hay una gran
cantidad de semáforos. También los re-
corridos con muchas curvas, caminos de
montaña y carreteras con baches influ-
yen negativamente en el consumo.
Paradas en el tráfico
Le aconsejamos apagar el motor durante
las paradas largas (por ejemplo, en pa-
sos a nivel).
ESTILO DE CONDUCCIÓN
Puesta en marcha
No caliente el motor con el coche para-
do, con el motor funcionando en ralen-
tí ni a regímenes elevados: en estas con-
diciones el motor se calienta mucho más
lentamente, aumentando el consumo
y las emisiones. Por lo tanto, se acon-
seja arrancar de inmediato y lentamen-
te, evitando los altos regímenes: de es-
ta forma, el motor se calentará más rá-
pidamente.
Maniobras inútiles
Evite los acelerones cuando esté parado
ante un semáforo o antes de apagar el
motor. Esta maniobra, como también el
“doble embrague” son absolutamente
inútiles y aumentan el consumo y la con-
taminación.
137-150 Alfa BRERA spa 28-08-2008 14:05 Pagina 146

147
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE Y
CONDUCCIÓN

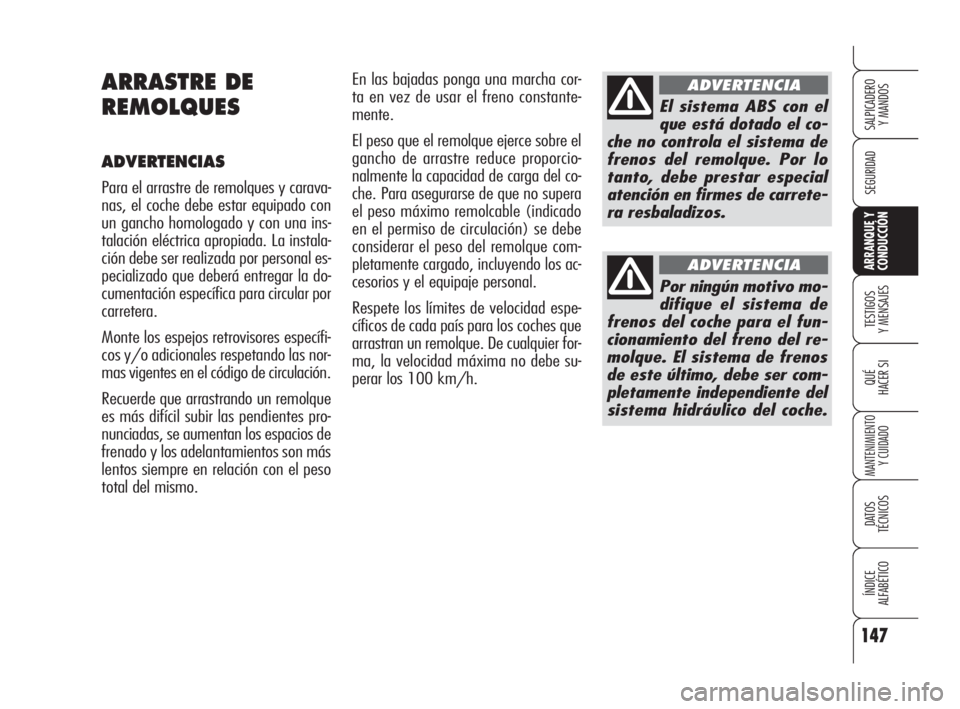

En las bajadas ponga una marcha cor-
ta en vez de usar el freno constante-
mente.
El peso que el remolque ejerce sobre el
gancho de arrastre reduce proporcio-
nalmente la capacidad de carga del co-
che. Para asegurarse de que no supera
el peso máximo remolcable (indicado
en el permiso de circulación) se debe
considerar el peso del remolque com-
pletamente cargado, incluyendo los ac-
cesorios y el equipaje personal.
Respete los límites de velocidad espe-
cíficos de cada país para los coches que
arrastran un remolque. De cualquier for-
ma, la velocidad máxima no debe su-
perar los 100 km/h.ARRASTRE DE
REMOLQUES
ADVERTENCIAS
Para el arrastre de remolques y carava-
nas, el coche debe estar equipado con
un gancho homologado y con una ins-
talación eléctrica apropiada. La instala-
ción debe ser realizada por personal es-
pecializado que deberá entregar la do-
cumentación específica para circular por
carretera.
Monte los espejos retrovisores específi-
cos y/o adicionales respetando las nor-
mas vigentes en el código de circulación.
Recuerde que arrastrando un remolque
es más difícil subir las pendientes pro-
nunciadas, se aumentan los espacios de
frenado y los adelantamientos son más
lentos siempre en relación con el peso
total del mismo.
El sistema ABS con el
que está dotado el co-
che no controla el sistema de
frenos del remolque. Por lo
tanto, debe prestar especial
atención en firmes de carrete-
ra resbaladizos.
ADVERTENCIA
Por ningún motivo mo-
difique el sistema de
frenos del coche para el fun-
cionamiento del freno del re-
molque. El sistema de frenos
de este último, debe ser com-
pletamente independiente del
sistema hidráulico del coche.
ADVERTENCIA
137-150 Alfa BRERA spa 28-08-2008 14:05 Pagina 147

148
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE Y
CONDUCCIÓN

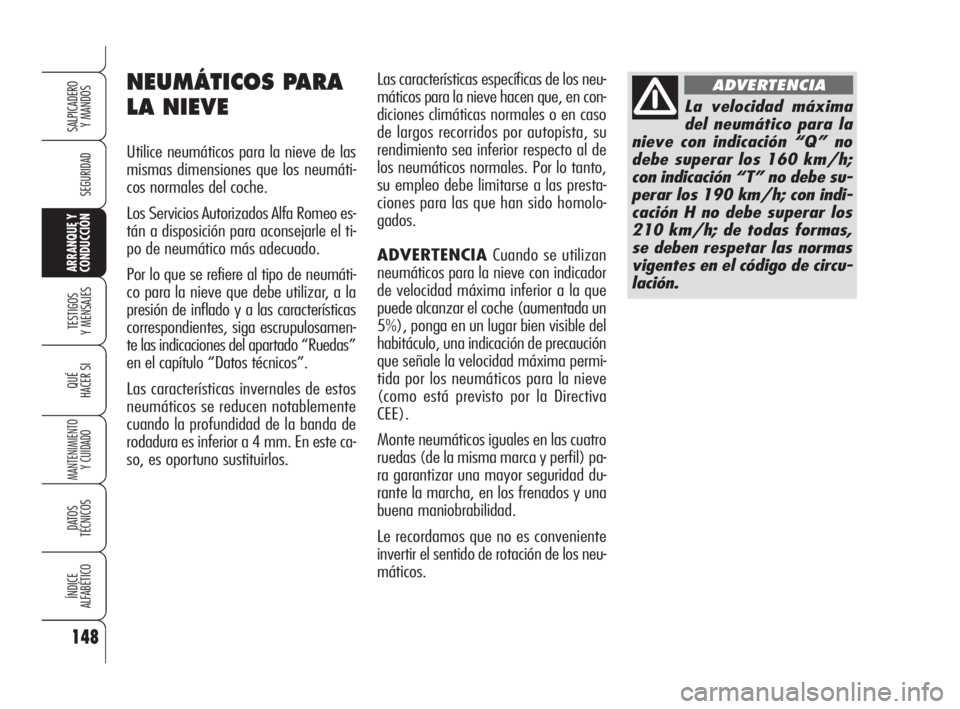

Las características específicas de los neu-
máticos para la nieve hacen que, en con-
diciones climáticas normales o en caso
de largos recorridos por autopista, su
rendimiento sea inferior respecto al de
los neumáticos normales. Por lo tanto,
su empleo debe limitarse a las presta-
ciones para las que han sido homolo-
gados.
ADVERTENCIACuando se utilizan
neumáticos para la nieve con indicador
de velocidad máxima inferior a la que
puede alcanzar el coche (aumentada un
5%), ponga en un lugar bien visible del
habitáculo, una indicación de precaución
que señale la velocidad máxima permi-
tida por los neumáticos para la nieve
(como está previsto por la Directiva
CEE).
Monte neumáticos iguales en las cuatro
ruedas (de la misma marca y perfil) pa-
ra garantizar una mayor seguridad du-
rante la marcha, en los frenados y una
buena maniobrabilidad.
Le recordamos que no es conveniente
invertir el sentido de rotación de los neu-
máticos.NEUMÁTICOS PARA
LA NIEVE
Utilice neumáticos para la nieve de las
mismas dimensiones que los neumáti-
cos normales del coche.
Los Servicios Autorizados Alfa Romeo es-
tán a disposición para aconsejarle el ti-
po de neumático más adecuado.
Por lo que se refiere al tipo de neumáti-
co para la nieve que debe utilizar, a la
presión de inflado y a las características
correspondientes, siga escrupulosamen-
te las indicaciones del apartado “Ruedas”
en el capítulo “Datos técnicos”.
Las características invernales de estos
neumáticos se reducen notablemente
cuando la profundidad de la banda de
rodadura es inferior a 4 mm. En este ca-
so, es oportuno sustituirlos.
La velocidad máxima
del neumático para la
nieve con indicación “Q” no
debe superar los 160 km/h;
con indicación “T” no debe su-
perar los 190 km/h; con indi-
cación H no debe superar los
210 km/h; de todas formas,
se deben respetar las normas
vigentes en el código de circu-
lación.
ADVERTENCIA
137-150 Alfa BRERA spa 28-08-2008 14:05 Pagina 148
