Alfa Romeo Brera/Spider 2009 Manual de Empleo y Cuidado (in Spanish)

219
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE

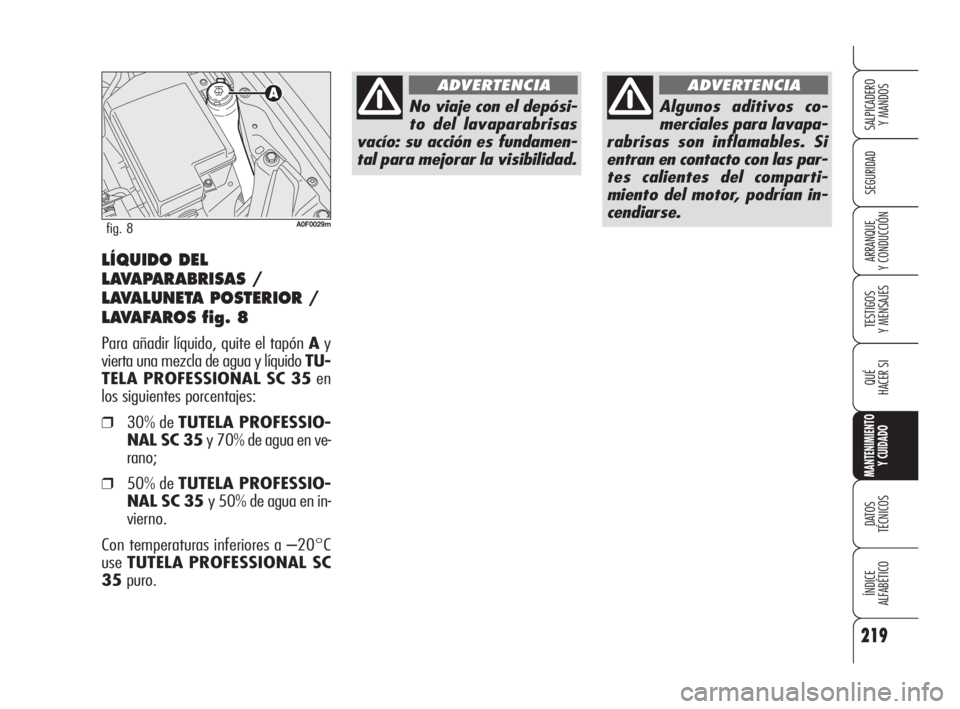

Y CONDUCCIÓNLÍQUIDO DEL
LAVAPARABRISAS /
LAVALUNETA POSTERIOR /
LAVAFAROS fig. 8
Para añadir líquido, quite el tapón Ay
vierta una mezcla de agua y líquido TU-
TELA PROFESSIONAL SC 35en
los siguientes porcentajes:
❒30% de TUTELA PROFESSIO-
NAL SC 35y 70% de agua en ve-
rano;
❒50% de TUTELA PROFESSIO-
NAL SC 35 y 50% de agua en in-
vierno.
Con temperaturas inferiores a –20°C
useTUTELA PROFESSIONAL SC
35puro.
A0F0029mfig. 8
No viaje con el depósi-
to del lavaparabrisas
vacío: su acción es fundamen-
tal para mejorar la visibilidad.
ADVERTENCIA
Algunos aditivos co-
merciales para lavapa-
rabrisas son inflamables. Si
entran en contacto con las par-
tes calientes del comparti-
miento del motor, podrían in-
cendiarse.
ADVERTENCIA
209-234 Alfa BRERA spa 28-08-2008 14:12 Pagina 219

220
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE

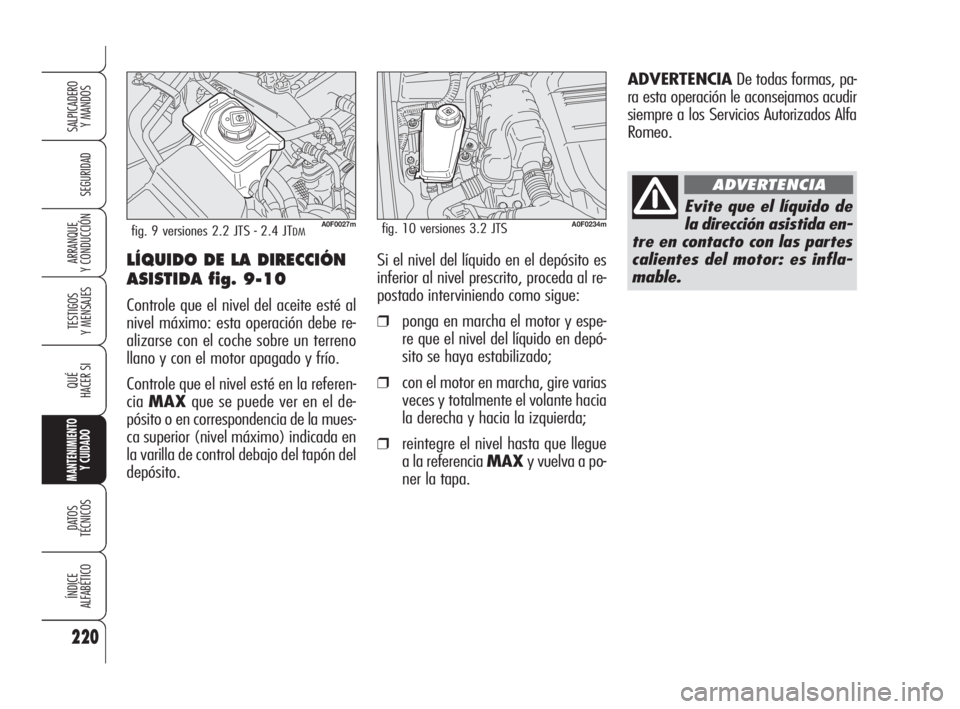

Y CONDUCCIÓNLÍQUIDO DE LA DIRECCIÓN
ASISTIDA fig. 9-10
Controle que el nivel del aceite esté al
nivel máximo: esta operación debe re-
alizarse con el coche sobre un terreno
llano y con el motor apagado y frío.
Controle que el nivel esté en la referen-
ciaMAXque se puede ver en el de-
pósito o en correspondencia de la mues-
ca superior (nivel máximo) indicada en
la varilla de control debajo del tapón del
depósito.
A0F0027mfig. 9 versiones 2.2 JTS - 2.4 JTDMA0F0234mfig. 10 versiones 3.2 JTS
Si el nivel del líquido en el depósito es
inferior al nivel prescrito, proceda al re-
postado interviniendo como sigue:
❒ponga en marcha el motor y espe-
re que el nivel del líquido en depó-
sito se haya estabilizado;
❒con el motor en marcha, gire varias
veces y totalmente el volante hacia
la derecha y hacia la izquierda;
❒reintegre el nivel hasta que llegue
a la referencia MAXy vuelva a po-
ner la tapa.
Evite que el líquido de
la dirección asistida en-
tre en contacto con las partes
calientes del motor: es infla-
mable.
ADVERTENCIA
ADVERTENCIADe todas formas, pa-
ra esta operación le aconsejamos acudir
siempre a los Servicios Autorizados Alfa
Romeo.
209-234 Alfa BRERA spa 28-08-2008 14:12 Pagina 220

221
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN
En caso de contacto ac-
cidental, lave inmedia-
tamente las partes afectadas
con agua y jabón neutro, y lue-
go, enjuague abundantemente.
En caso de ingestión, consulte
inmediatamente a un médico.
ADVERTENCIA

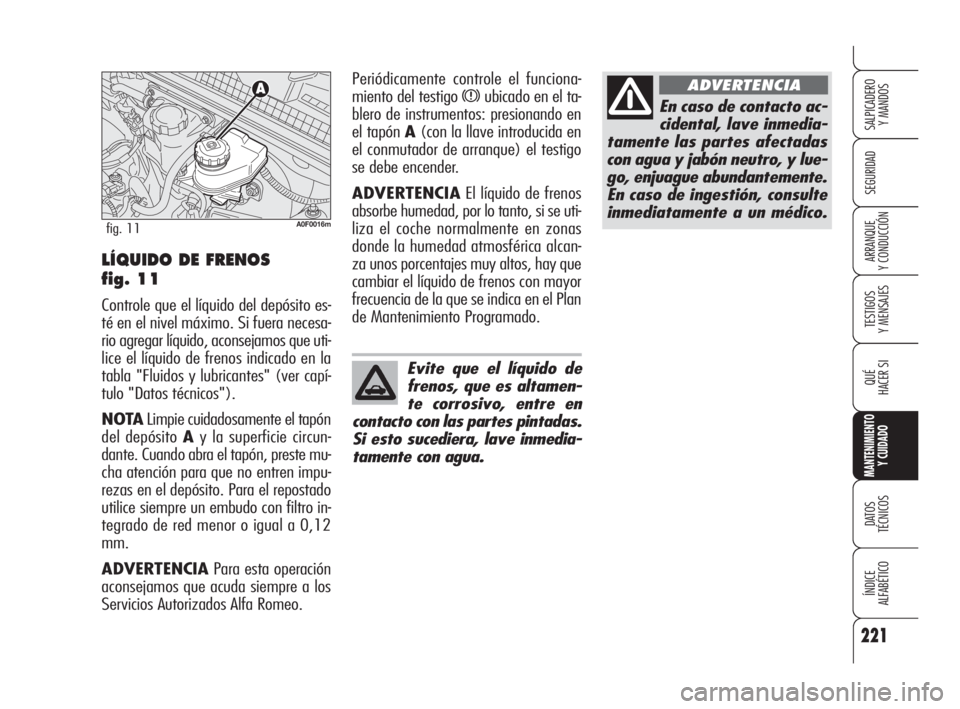

LÍQUIDO DE FRENOS
fig. 11
Controle que el líquido del depósito es-
té en el nivel máximo. Si fuera necesa-
rio agregar líquido, aconsejamos que uti-
lice el líquido de frenos indicado en la
tabla "Fluidos y lubricantes" (ver capí-
tulo "Datos técnicos").
NOTALimpie cuidadosamente el tapón
del depósito Ay la superficie circun-
dante. Cuando abra el tapón, preste mu-
cha atención para que no entren impu-
rezas en el depósito. Para el repostado
utilice siempre un embudo con filtro in-
tegrado de red menor o igual a 0,12
mm.
ADVERTENCIAPara esta operación
aconsejamos que acuda siempre a los
Servicios Autorizados Alfa Romeo.
A0F0016mfig. 11
Evite que el líquido de
frenos, que es altamen-
te corrosivo, entre en
contacto con las partes pintadas.
Si esto sucediera, lave inmedia-
tamente con agua.
Periódicamente controle el funciona-
miento del testigo
xubicado en el ta-
blero de instrumentos: presionando en
el tapón A(con la llave introducida en
el conmutador de arranque) el testigo
se debe encender.
ADVERTENCIAEl líquido de frenos
absorbe humedad, por lo tanto, si se uti-
liza el coche normalmente en zonas
donde la humedad atmosférica alcan-
za unos porcentajes muy altos, hay que
cambiar el líquido de frenos con mayor
frecuencia de la que se indica en el Plan
de Mantenimiento Programado.
209-234 Alfa BRERA spa 28-08-2008 14:12 Pagina 221

222
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN

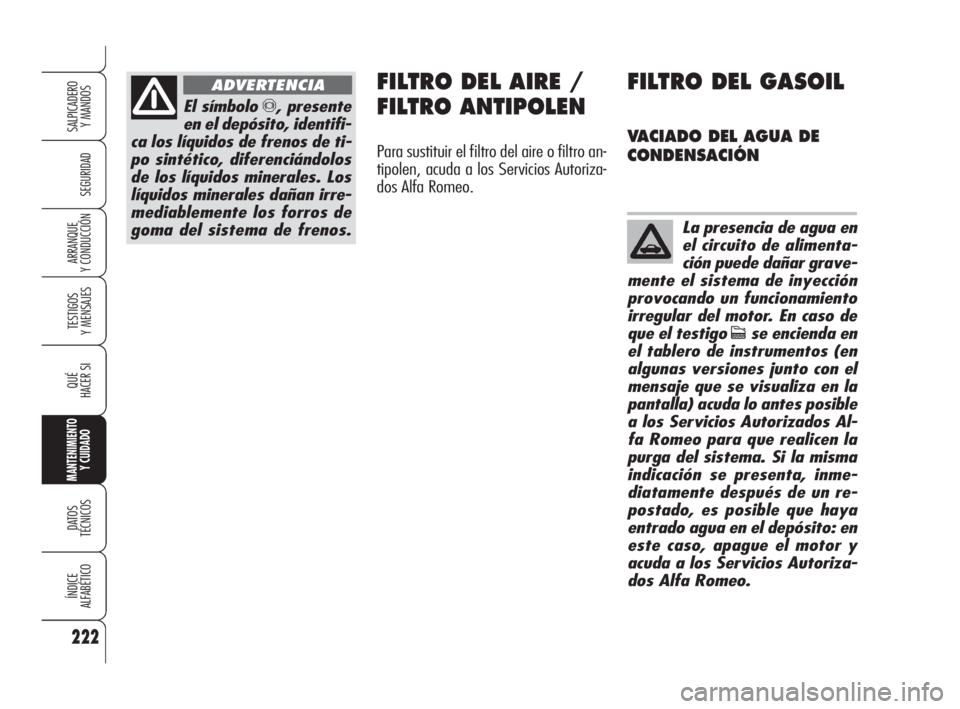

El símbolo π, presente
en el depósito, identifi-
ca los líquidos de frenos de ti-
po sintético, diferenciándolos
de los líquidos minerales. Los
líquidos minerales dañan irre-
mediablemente los forros de
goma del sistema de frenos.
ADVERTENCIAFILTRO DEL AIRE /
FILTRO ANTIPOLEN
Para sustituir el filtro del aire o filtro an-
tipolen, acuda a los Servicios Autoriza-
dos Alfa Romeo.
FILTRO DEL GASOIL
VACIADO DEL AGUA DE
CONDENSACIÓN
La presencia de agua en
el circuito de alimenta-
ción puede dañar grave-
mente el sistema de inyección
provocando un funcionamiento
irregular del motor. En caso de
que el testigo
cse encienda en
el tablero de instrumentos (en
algunas versiones junto con el
mensaje que se visualiza en la
pantalla) acuda lo antes posible
a los Servicios Autorizados Al-
fa Romeo para que realicen la
purga del sistema. Si la misma
indicación se presenta, inme-
diatamente después de un re-
postado, es posible que haya
entrado agua en el depósito: en
este caso, apague el motor y
acuda a los Servicios Autoriza-
dos Alfa Romeo.
209-234 Alfa BRERA spa 28-08-2008 14:12 Pagina 222

223
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN
Color blanco brillanteRepostado del electrolito Acuda a los Servicios Autorizados
Alfa Romeo
Color oscuro sin Estado de carga insuficiente Recargue la batería
zona verde en el centro(le aconsejamos acudir a los Servicios
Autorizados Alfa Romeo)
Color oscuro con Nivel electrolito y estado de carga Ninguna acción
zona verde en el centrosuficientes
BATERÍA
La batería del coche es del tipo con
“Mantenimiento mínimo”: en condicio-
nes normales de uso no es necesario
agregarle agua destilada. Le aconseja-
mos acudir a un taller a los Servicios Au-
torizados Alfa Romeo para el control y
sustitución de la batería.
CONTROL DEL ESTADO
DE CARGA fig. 12
Puede realizarse a través del indicador
ópticoA(donde esté previsto) ubica-
do en la tapa de la batería y es posible
intervenir según el color del mismo in-
dicador. En el caso de que la batería no
posea el dispositivo de control de esta-
do de carga y de nivel de electrolito (hi-
drómetro óptico) las operaciones de con-
trol deben realizarse exclusivamente por
personal especializado.
Consulte la siguiente tabla.
A0F0127mfig. 12
Cada vez que se desco-
necta y vuelve a conec-
tar la batería espere por
lo menos 3 minutos antes de in-
troducir la llave electrónica en
el conmutador de arranque pa-
ra permitir a la centralita del cli-
matizador poner a cero la po-
sición de los actuadores eléctri-
cos que regulan la temperatura
y la distribución del aire.
ADVERTENCIALe aconsejamos efec-
tuar el control del estado de carga de la
batería todos los años, preferiblemente
al inicio del invierno para evitar la posi-
bilidad de que se congele el electrolito.
Este control debe efectuarse con mayor
frecuencia si utiliza el coche principal-
mente en trayectos cortos o si está equi-
pado con dispositivos que consumen
energía permanentemente incluso sin la
llave electrónica en el conmutador de
arranque, sobre todo si han sido insta-
lados después de comprar el coche.
209-234 Alfa BRERA spa 28-08-2008 14:12 Pagina 223

224
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN

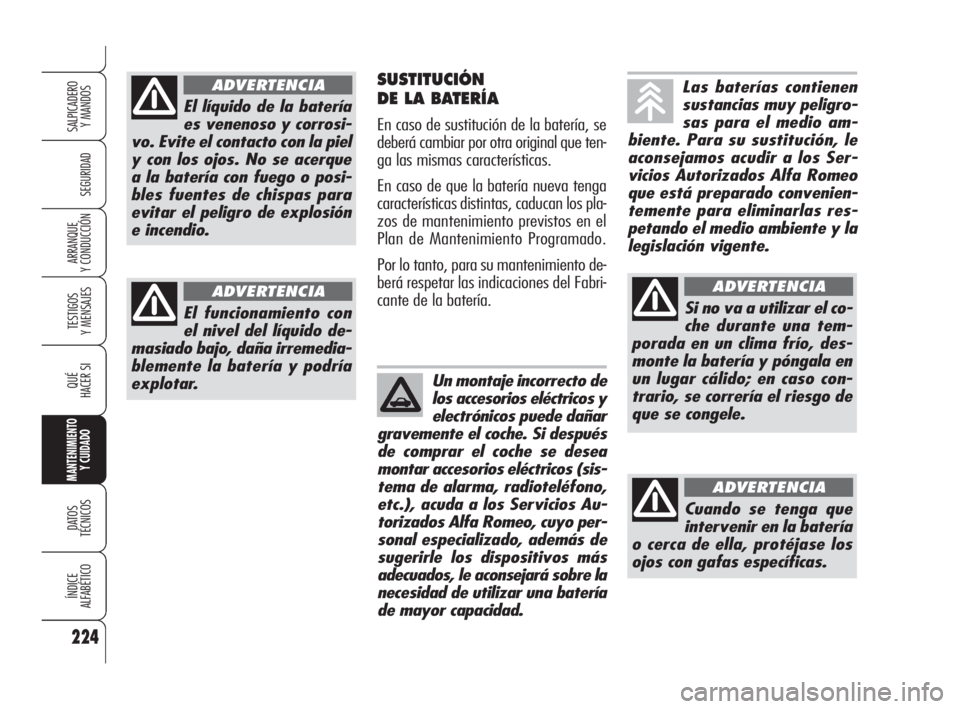

SUSTITUCIÓN
DE LA BATERÍA
En caso de sustitución de la batería, se
deberá cambiar por otra original que ten-
ga las mismas características.
En caso de que la batería nueva tenga
características distintas, caducan los pla-
zos de mantenimiento previstos en el
Plan de Mantenimiento Programado.
Por lo tanto, para su mantenimiento de-
berá respetar las indicaciones del Fabri-
cante de la batería.
Un montaje incorrecto de
los accesorios eléctricos y
electrónicos puede dañar
gravemente el coche. Si después
de comprar el coche se desea
montar accesorios eléctricos (sis-
tema de alarma, radioteléfono,
etc.), acuda a los Servicios Au-
torizados Alfa Romeo, cuyo per-
sonal especializado, además de
sugerirle los dispositivos más
adecuados, le aconsejará sobre la
necesidad de utilizar una batería
de mayor capacidad.
Si no va a utilizar el co-
che durante una tem-
porada en un clima frío, des-
monte la batería y póngala en
un lugar cálido; en caso con-
trario, se correría el riesgo de
que se congele.
ADVERTENCIA
Cuando se tenga que
intervenir en la batería
o cerca de ella, protéjase los
ojos con gafas específicas.
ADVERTENCIA
Las baterías contienen
sustancias muy peligro-
sas para el medio am-
biente. Para su sustitución, le
aconsejamos acudir a los Ser-
vicios Autorizados Alfa Romeo
que está preparado convenien-
temente para eliminarlas res-
petando el medio ambiente y la
legislación vigente.
El líquido de la batería
es venenoso y corrosi-
vo. Evite el contacto con la piel
y con los ojos. No se acerque
a la batería con fuego o posi-
bles fuentes de chispas para
evitar el peligro de explosión
e incendio.
ADVERTENCIA
El funcionamiento con
el nivel del líquido de-
masiado bajo, daña irremedia-
blemente la batería y podría
explotar.
ADVERTENCIA
209-234 Alfa BRERA spa 28-08-2008 14:12 Pagina 224

225
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN

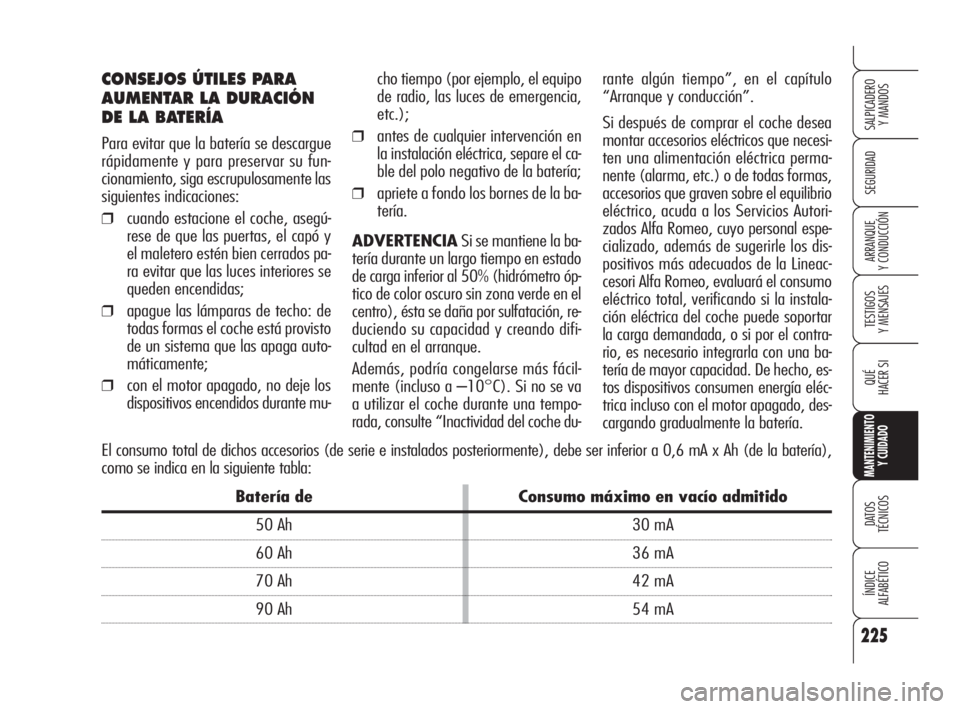

CONSEJOS ÚTILES PARA
AUMENTAR LA DURACIÓN
DE LA BATERÍA
Para evitar que la batería se descargue
rápidamente y para preservar su fun-
cionamiento, siga escrupulosamente las
siguientes indicaciones:
❒cuando estacione el coche, asegú-
rese de que las puertas, el capó y
el maletero estén bien cerrados pa-
ra evitar que las luces interiores se
queden encendidas;
❒apague las lámparas de techo: de
todas formas el coche está provisto
de un sistema que las apaga auto-
máticamente;
❒con el motor apagado, no deje los
dispositivos encendidos durante mu-cho tiempo (por ejemplo, el equipo
de radio, las luces de emergencia,
etc.);
❒antes de cualquier intervención en
la instalación eléctrica, separe el ca-
ble del polo negativo de la batería;
❒apriete a fondo los bornes de la ba-
tería.
ADVERTENCIASi se mantiene la ba-
tería durante un largo tiempo en estado
de carga inferior al 50% (hidrómetro óp-
tico de color oscuro sin zona verde en el
centro), ésta se daña por sulfatación, re-
duciendo su capacidad y creando difi-
cultad en el arranque.
Además, podría congelarse más fácil-
mente (incluso a –10°C). Si no se va
a utilizar el coche durante una tempo-
rada, consulte “Inactividad del coche du-rante algún tiempo”, en el capítulo
“Arranque y conducción”.
Si después de comprar el coche desea
montar accesorios eléctricos que necesi-
ten una alimentación eléctrica perma-
nente (alarma, etc.) o de todas formas,
accesorios que graven sobre el equilibrio
eléctrico, acuda a los Servicios Autori-
zados Alfa Romeo, cuyo personal espe-
cializado, además de sugerirle los dis-
positivos más adecuados de la Lineac-
cesori Alfa Romeo, evaluará el consumo
eléctrico total, verificando si la instala-
ción eléctrica del coche puede soportar
la carga demandada, o si por el contra-
rio, es necesario integrarla con una ba-
tería de mayor capacidad. De hecho, es-
tos dispositivos consumen energía eléc-
trica incluso con el motor apagado, des-
cargando gradualmente la batería.
El consumo total de dichos accesorios (de serie e instalados posteriormente), debe ser inferior a 0,6 mA x Ah (de la batería),
como se indica en la siguiente tabla:
Batería de Consumo máximo en vacío admitido
50 Ah 30 mA
60 Ah 36 mA
70 Ah 42 mA
90 Ah 54 mA
209-234 Alfa BRERA spa 28-08-2008 14:12 Pagina 225

226
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE

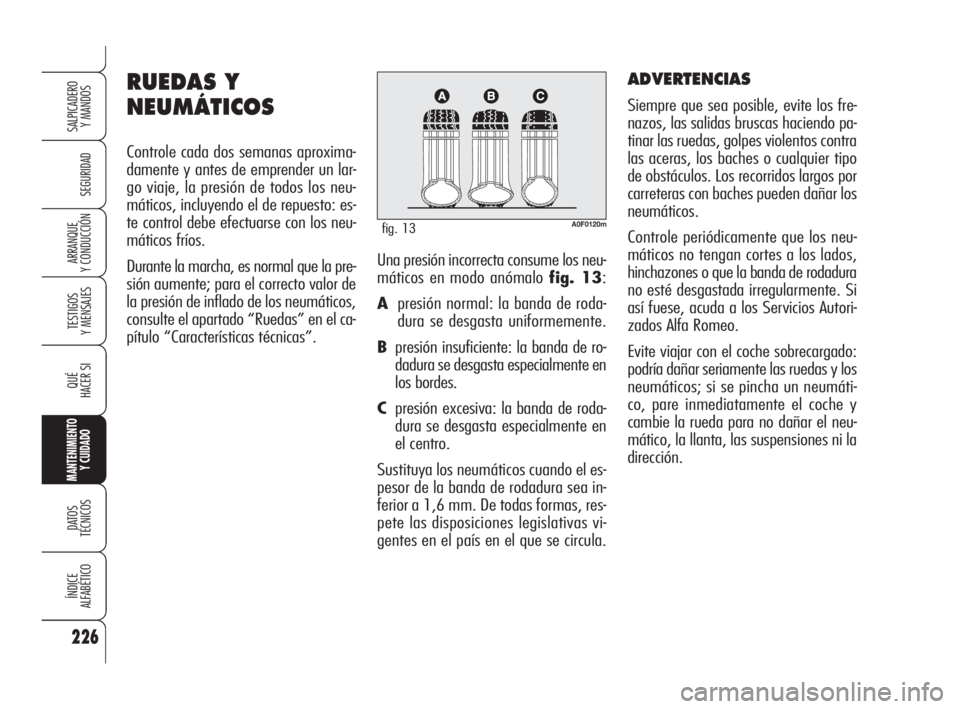

Y CONDUCCIÓNUna presión incorrecta consume los neu-
máticos en modo anómalo fig. 13:
Apresión normal: la banda de roda-
dura se desgasta uniformemente.
Bpresión insuficiente: la banda de ro-
dadura se desgasta especialmente en
los bordes.
Cpresión excesiva: la banda de roda-
dura se desgasta especialmente en
el centro.
Sustituya los neumáticos cuando el es-
pesor de la banda de rodadura sea in-
ferior a 1,6 mm. De todas formas, res-
pete las disposiciones legislativas vi-
gentes en el país en el que se circula.
ADVERTENCIAS
Siempre que sea posible, evite los fre-
nazos, las salidas bruscas haciendo pa-
tinar las ruedas, golpes violentos contra
las aceras, los baches o cualquier tipo
de obstáculos. Los recorridos largos por
carreteras con baches pueden dañar los
neumáticos.
Controle periódicamente que los neu-
máticos no tengan cortes a los lados,
hinchazones o que la banda de rodadura
no esté desgastada irregularmente. Si
así fuese, acuda a los Servicios Autori-
zados Alfa Romeo.
Evite viajar con el coche sobrecargado:
podría dañar seriamente las ruedas y los
neumáticos; si se pincha un neumáti-
co, pare inmediatamente el coche y
cambie la rueda para no dañar el neu-
mático, la llanta, las suspensiones ni la
dirección.
RUEDAS Y
NEUMÁTICOS
Controle cada dos semanas aproxima-
damente y antes de emprender un lar-
go viaje, la presión de todos los neu-
máticos, incluyendo el de repuesto: es-
te control debe efectuarse con los neu-
máticos fríos.
Durante la marcha, es normal que la pre-
sión aumente; para el correcto valor de
la presión de inflado de los neumáticos,
consulte el apartado “Ruedas” en el ca-
pítulo “Características técnicas”.
A0F0120mfig. 13
209-234 Alfa BRERA spa 28-08-2008 14:12 Pagina 226

227
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN

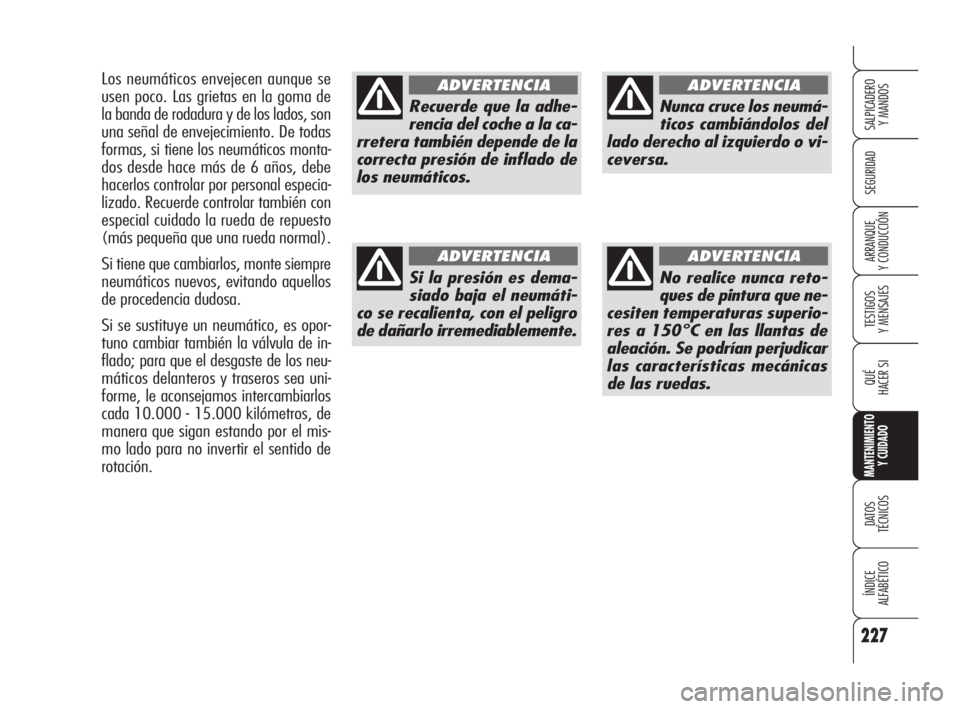

Recuerde que la adhe-
rencia del coche a la ca-
rretera también depende de la
correcta presión de inflado de
los neumáticos.
ADVERTENCIA
Si la presión es dema-
siado baja el neumáti-
co se recalienta, con el peligro
de dañarlo irremediablemente.
ADVERTENCIA
No realice nunca reto-
ques de pintura que ne-
cesiten temperaturas superio-
res a 150°C en las llantas de
aleación. Se podrían perjudicar
las características mecánicas
de las ruedas.
ADVERTENCIA
Nunca cruce los neumá-
ticos cambiándolos del
lado derecho al izquierdo o vi-
ceversa.
ADVERTENCIALos neumáticos envejecen aunque se
usen poco. Las grietas en la goma de
la banda de rodadura y de los lados, son
una señal de envejecimiento. De todas
formas, si tiene los neumáticos monta-
dos desde hace más de 6 años, debe
hacerlos controlar por personal especia-
lizado. Recuerde controlar también con
especial cuidado la rueda de repuesto
(más pequeña que una rueda normal).
Si tiene que cambiarlos, monte siempre
neumáticos nuevos, evitando aquellos
de procedencia dudosa.
Si se sustituye un neumático, es opor-
tuno cambiar también la válvula de in-
flado; para que el desgaste de los neu-
máticos delanteros y traseros sea uni-
forme, le aconsejamos intercambiarlos
cada 10.000 - 15.000 kilómetros, de
manera que sigan estando por el mis-
mo lado para no invertir el sentido de
rotación.
209-234 Alfa BRERA spa 28-08-2008 14:12 Pagina 227

228
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN

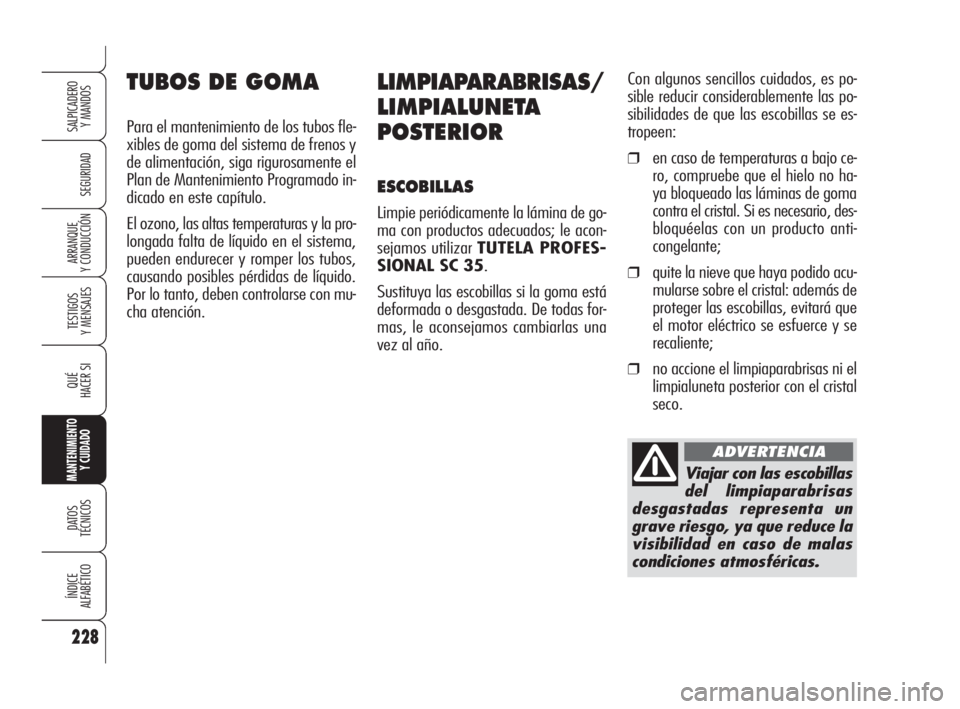

LIMPIAPARABRISAS/
LIMPIALUNETA
POSTERIOR
ESCOBILLAS
Limpie periódicamente la lámina de go-
ma con productos adecuados; le acon-
sejamos utilizar TUTELA PROFES-
SIONAL SC 35.
Sustituya las escobillas si la goma está
deformada o desgastada. De todas for-
mas, le aconsejamos cambiarlas una
vez al año.
TUBOS DE GOMA
Para el mantenimiento de los tubos fle-
xibles de goma del sistema de frenos y
de alimentación, siga rigurosamente el
Plan de Mantenimiento Programado in-
dicado en este capítulo.
El ozono, las altas temperaturas y la pro-
longada falta de líquido en el sistema,
pueden endurecer y romper los tubos,
causando posibles pérdidas de líquido.
Por lo tanto, deben controlarse con mu-
cha atención.
Viajar con las escobillas
del limpiaparabrisas
desgastadas representa un
grave riesgo, ya que reduce la
visibilidad en caso de malas
condiciones atmosféricas.
ADVERTENCIA
Con algunos sencillos cuidados, es po-
sible reducir considerablemente las po-
sibilidades de que las escobillas se es-
tropeen:
❒en caso de temperaturas a bajo ce-
ro, compruebe que el hielo no ha-
ya bloqueado las láminas de goma
contra el cristal. Si es necesario, des-
bloquéelas con un producto anti-
congelante;
❒quite la nieve que haya podido acu-
mularse sobre el cristal: además de
proteger las escobillas, evitará que
el motor eléctrico se esfuerce y se
recaliente;
❒no accione el limpiaparabrisas ni el
limpialuneta posterior con el cristal
seco.
209-234 Alfa BRERA spa 28-08-2008 14:12 Pagina 228
