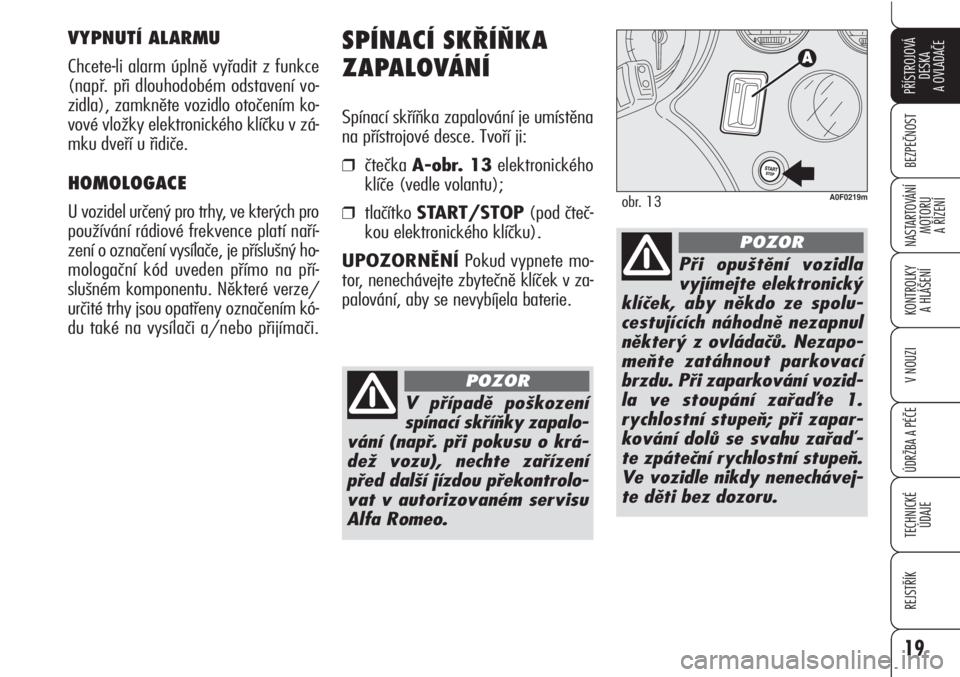

Spínací skříňka zapalování je umístěna
na přístrojové desce. Tvoří ji:
❒čtečka A-obr. 13elektronického
klíče (vedle volantu);
❒tlačítko START/STOP(pod čteč-
kou elektronického klíčku).
UPOZORNĚNÍPokud vypnete mo-
tor, nenechávejte zbytečně klíček v za-
palování, aby se nevybíjela baterie.
VYPNUTÍ ALARMU
Chcete-li alarm úplně vyřadit z funkce
(např. při dlouhodobém odstavení vo-
zidla), zamkněte vozidlo otočením ko-
vové vložky elektronického klíčku v zá-
mku dveří u řidiče.
HOMOLOGACE
U vozidel určený pro trhy, ve kterých pro
používání rádiové frekvence platí naří-
zení o označení vysílače, je příslušný ho-
mologační kód uveden přímo na pří-
slušném komponentu. Některé verze/
určité trhy jsou opatřeny označením kó-
du také na vysílači a/nebo přijímači.
A0F0219mobr. 13
V případě poškození
spínací skříňky zapalo-
vání (např. při pokusu o krá-
dež vozu), nechte zařízení
před další jízdou překontrolo-
vat v autorizovaném servisu
Alfa Romeo.
POZOR
Při opuštění vozidla
vyjímejte elektronický
klíček, aby někdo ze spolu-
cestujících náhodně nezapnul
některý z ovládačů. Nezapo-
meňte zatáhnout parkovací
brzdu. Při zaparkování vozid-
la ve stoupání zařaďte 1.
rychlostní stupeň; při zapar-
kování dolů se svahu zařaď-
te zpáteční rychlostní stupeň.
Ve vozidle nikdy nenechávej-
te děti bez dozoru.
POZOR

UPOZORNĚNÍ Pokud se po zasunu-
tí klíčku do spínací skříňky zapalování
zobrazí na displeji
Y(spolu s hlášením
na displeji), zkontrolujte, zda jste použ-
ili správný elektronický klíček a zkuste
jej zasunout znovu do spínací skříňky.
Pokud problém trvá, vyhledejte autori-
zovaný servis Alfa Romeo.
ZHASNUTÍ
PŘÍSTROJOVÉ DESKY
S vypnutým motorem a uvolněným spoj-
kovým a brzdovým pedálem stiskněte
tlačítkoSTART/STOPnebo vyjměte
elektronický klíček ze spínací skříňky.
Po několika sekundách displej přístro-
jové desky postupně zhasne.
UPOZORNĚNÍV případě, že příst-
rojová deska nezhasne, je třeba vyhle-
dat autorizovaný servis Alfa Romeo.
ROZSVÍCENÍ
PŘÍSTROJOVÉ DESKY
Postupujte takto:
❒zasuňte klíček zapalování do spína-
cí skříňky;
❒jestliže je elektronický klíček již za-
sunutý, stiskněte tlačítko START/
STOP bez sešlápnutí spojkového
nebo brzdového pedálu.
Při opouštění vozidla s rozsvícenou příst-
rojovou deskou se elektrická a elektro-
nická zařízení asi po 1 hodině vypnou,
aby se zbytečně nevybíjela baterie.
UPOZORNĚNÍ Klíček zapalování za-
souvejte do spínací skříňky na doraz.
UPOZORNĚNÍV případě, že se příst-
rojová deska nerozsvítí, je třeba vyhle-
dat autorizovaný servis Alfa Romeo.
20
BEZPEČNOST
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
PŘÍSTROJOVÁ
DESKA
A OVLADAČE
NASTARTOVÁNÍ
MOTORU
A ŘÍZENÍ

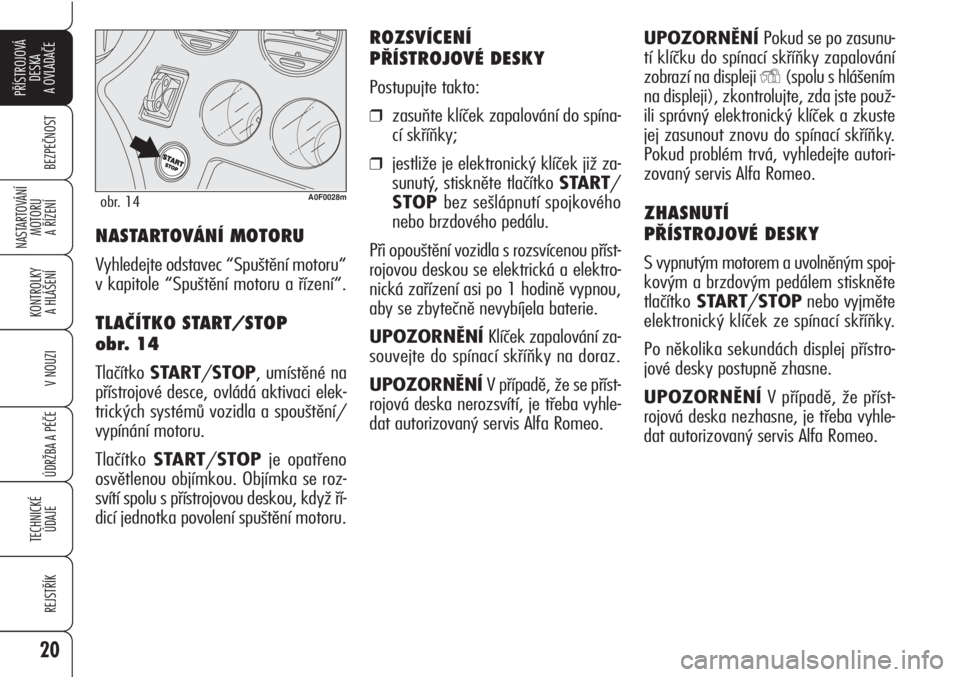

A0F0028mobr. 14
NASTARTOVÁNÍ MOTORU
Vyhledejte odstavec “Spuštění motoru“
v kapitole “Spuštění motoru a řízení“.
TLAČÍTKO START/STOP
obr. 14
Tlačítko START/STOP, umístěné na
přístrojové desce, ovládá aktivaci elek-
trických systémů vozidla a spouštění/
vypínání motoru.
Tlačítko START/STOPje opatřeno
osvětlenou objímkou. Objímka se roz-
svítí spolu s přístrojovou deskou, když ří-
dicí jednotka povolení spuštění motoru.

Je přísně zakázáno
v rámci poprodejního
dovybavování vozidla upra-
vovat řízení nebo volantový
hřídel (např. při montáži imo-
bilizéru) způsobem, který by
vedl k zániku záruky a snížil
výkony systému, způsobil
vážné problémy z hlediska
bezpečnosti a neshodu s ho-
mologací vozidla.
POZOR
21
BEZPEČNOST
KONTROLKY
A HLÁŠENÍ
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
PŘÍSTROJOVÁ
DESKA
A OVLADAČE
NASTARTOVÁNÍ
MOTORU
A ŘÍZENÍ
V NOUZI
Odemknutí
Zámek řízení se odemkne při zasunutí
elektronického klíčku zapalování do spí-
nací skříňky zapalování.
UPOZORNĚNÍPokud dojde k vypnutí
motoru za jízdy, zámek řízení se za-
mkne až při příštím vypnutí motoru se
stojícím vozidlem. V takovém případě se
na displeji zobrazí příslušné upozornění.
UPOZORNĚNÍPři závadě zámku ří-
zení se zobrazí symbol + hlášení na
displeji. V takovém případě vyhledejte
autorizovaný servis Alfa Romeo.ZÁMEK ŘÍZENÍ
Zamknutí
Zámek řízení se zamkne asi 5 sekund
po vyjmutí elektronického klíčku ze spí-
nací skříňky zapalování poté, co systém
zkontroluje, zda existují tyto stavy:
❒vypnutý motor;
❒vozidlo stojí, přístrojová deska je
zhasnutá;
❒elektronický klíček je vytažený ze
spínací skříňky zapalování.UPOZORNĚNÍPokud se po pokusu
o rozsvícení přístrojové desky a/nebo
nastartování motoru zobrazí na displeji
hlášení “Ochranný systém vozidla není
dostupný“, opakujte pokus a pohněte
volantem, aby se zařízení snadněji
odemklo. Zobrazené hlášení na displeji
nemá vliv na funkci zámku řízení.

22
BEZPEČNOST
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
PŘÍSTROJOVÁ
DESKA
A OVLADAČE
NASTARTOVÁNÍ
MOTORU
A ŘÍZENÍ

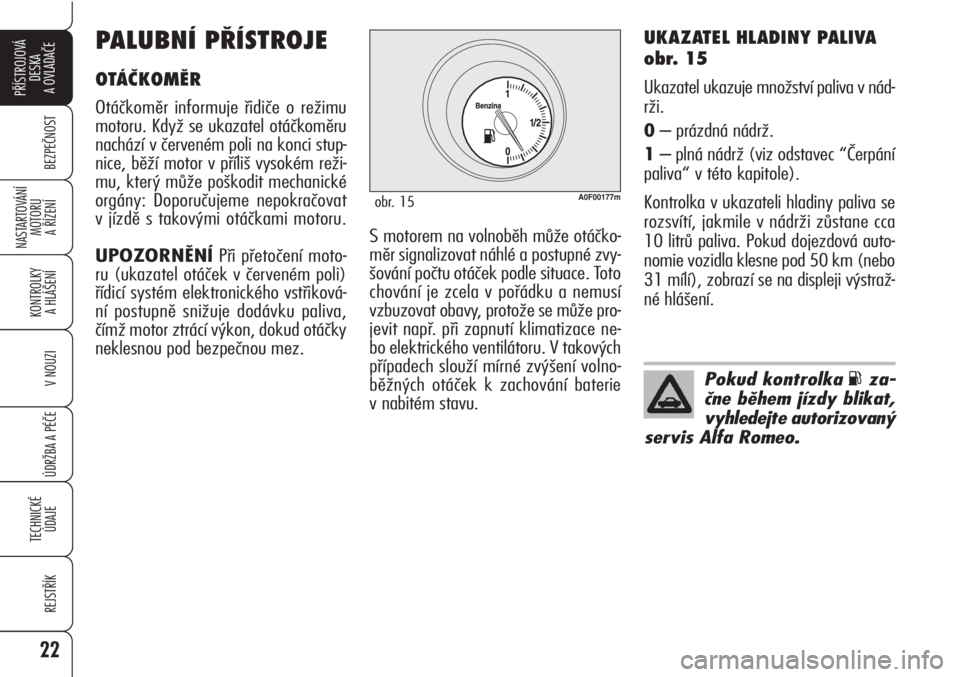

UKAZATEL HLADINY PALIVA
obr. 15
Ukazatel ukazuje množství paliva v nád-
rži.
0– prázdná nádrž.
1– plná nádrž (viz odstavec “Čerpání
paliva“ v této kapitole).
Kontrolka v ukazateli hladiny paliva se
rozsvítí, jakmile v nádrži zůstane cca
10 litrů paliva. Pokud dojezdová auto-
nomie vozidla klesne pod 50 km (nebo
31 mílí), zobrazí se na displeji výstraž-
né hlášení.
Pokud kontrolka
Kza-
čne během jízdy blikat,
vyhledejte autorizovaný
servis Alfa Romeo.
A0F00177mobr. 15
PALUBNÍ PŘÍSTROJE
OTÁČKOMĚR
Otáčkoměr informuje řidiče o režimu
motoru. Když se ukazatel otáčkoměru
nachází v červeném poli na konci stup-
nice, běží motor v příliš vysokém reži-
mu, který může poškodit mechanické
orgány: Doporučujeme nepokračovat
v jízdě s takovými otáčkami motoru.
UPOZORNĚNÍPři přetočení moto-
ru (ukazatel otáček v červeném poli)
řídicí systém elektronického vstřiková-
ní postupně snižuje dodávku paliva,
čímž motor ztrácí výkon, dokud otáčky
neklesnou pod bezpečnou mez.S motorem na volnoběh může otáčko-
měr signalizovat náhlé a postupné zvy-
šování počtu otáček podle situace. Toto
chování je zcela v pořádku a nemusí
vzbuzovat obavy, protože se může pro-
jevit např. při zapnutí klimatizace ne-
bo elektrického ventilátoru. V takových
případech slouží mírné zvýšení volno-
běžných otáček k zachování baterie
v nabitém stavu.

23
BEZPEČNOST
KONTROLKY
A HLÁŠENÍ
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
PŘÍSTROJOVÁ
DESKA
A OVLADAČE
NASTARTOVÁNÍ
MOTORU
A ŘÍZENÍ
V NOUZI
UPOZORNĚNÍV některých přípa-
dech (např. v prudkém svahu) nemusí
přístroj ukazovat reálné množství paliva
v nádrži, a může tak dojít k opožděné
signalizaci. Tento úkaz je součástí logi-
ky činnosti přístroje.Rozsvícení kontrolky u(spolu s upo-
zorněním na displeji) signalizuje příliš-
né zvýšení teploty chladicí kapaliny mo-
toru; v takovém případě musíte motor
vypnout a vyhledat autorizovaný servis
Alfa Romeo.
UPOZORNĚNÍ Ukazatel se k červe-
nému poli může přiblížit i souběhu ně-
kterých okolností, např. při jízdě nízkou
rychlostí, ve stoupání, při plně zatíženém
vozidle nebo při jízdě s přívěsným vo-
zidlem či v prostředí s vysokou teplotou.
A0F0178mobr. 16
UKAZATEL TEPLOTY CHLADICÍ
KAPALINY MOTORU obr. 16
Ručička ukazatele začne ukazovat te-
plotu chladicí kapaliny motoru, když
stoupne nad cca 50
°C.
Při normální teplotě se ručička musí na-
cházet na středních hodnotách stupnice.
Pokud se ručička přiblíží k červenému
poli, je třeba snížit výkon motoru.

24
BEZPEČNOST
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
PŘÍSTROJOVÁ
DESKA
A OVLADAČE
NASTARTOVÁNÍ
MOTORU

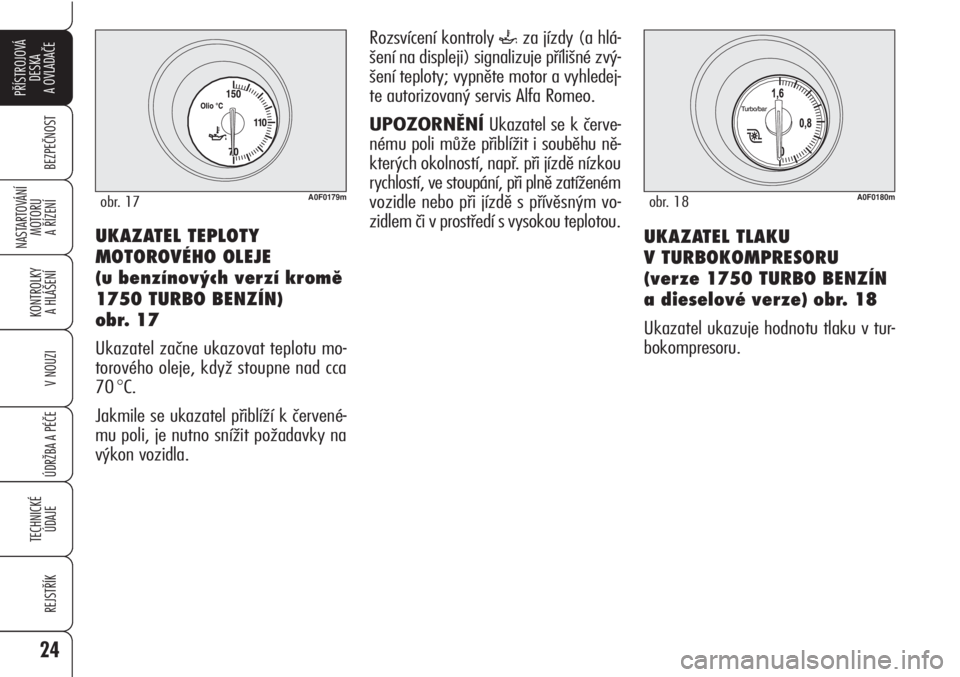

A ŘÍZENÍUKAZATEL TEPLOTY
MOTOROVÉHO OLEJE
(u benzínových verzí kromě
1750 TURBO BENZÍN)
obr. 17
Ukazatel začne ukazovat teplotu mo-
torového oleje, když stoupne nad cca
70
°C.
Jakmile se ukazatel přiblíží k červené-
mu poli, je nutno snížit požadavky na
výkon vozidla.
A0F0179mobr. 17
Rozsvícení kontroly `za jízdy (a hlá-
šení na displeji) signalizuje přílišné zvý-
šení teploty; vypněte motor a vyhledej-
te autorizovaný servis Alfa Romeo.
UPOZORNĚNÍUkazatel se k červe-
nému poli může přiblížit i souběhu ně-
kterých okolností, např. při jízdě nízkou
rychlostí, ve stoupání, při plně zatíženém
vozidle nebo při jízdě s přívěsným vo-
zidlem či v prostředí s vysokou teplotou.
A0F0180mobr. 18
UKAZATEL TLAKU
V TURBOKOMPRESORU
(verze 1750 TURBO BENZÍN
a dieselové verze) obr. 18
Ukazatel ukazuje hodnotu tlaku v tur-
bokompresoru.

25
BEZPEČNOST
KONTROLKY
A HLÁŠENÍ
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
PŘÍSTROJOVÁ
DESKA
A OVLADAČE
NASTARTOVÁNÍ
MOTORU
A ŘÍZENÍ
V NOUZI
AUTOMATICKÉ NASTAVENÍ
OSVĚTLENÍ OVLADAČŮ
REOSTATU
Maximální viditelnost a komfort během
jízdy (např. při jízdě za dne se zapnu-
tými světly, v tunelu apod.) zajišťuje sní-
mač v rychloměru, který po zasunutí
elektronického klíčku do spínací skříňky
zapalování a stisknutí tlačítka START/
STOPnastaví automaticky jas grafiky
a displeje přístrojové desky, displeje au-
torádia (u příslušné verze vozidla), di-
spleje klimatizace a displeje radionavi-
gátoru (u příslušné verze vozidla),
grafiky palubních přístrojů (ukazatele
hladiny paliva, ukazatele teploty mo-
torového oleje /u benzínových verzí/
či ukazatele tlaku v turbokompresoru
/u dieselových verzí/ a ukazatele te-
ploty chladicí kapaliny motoru).

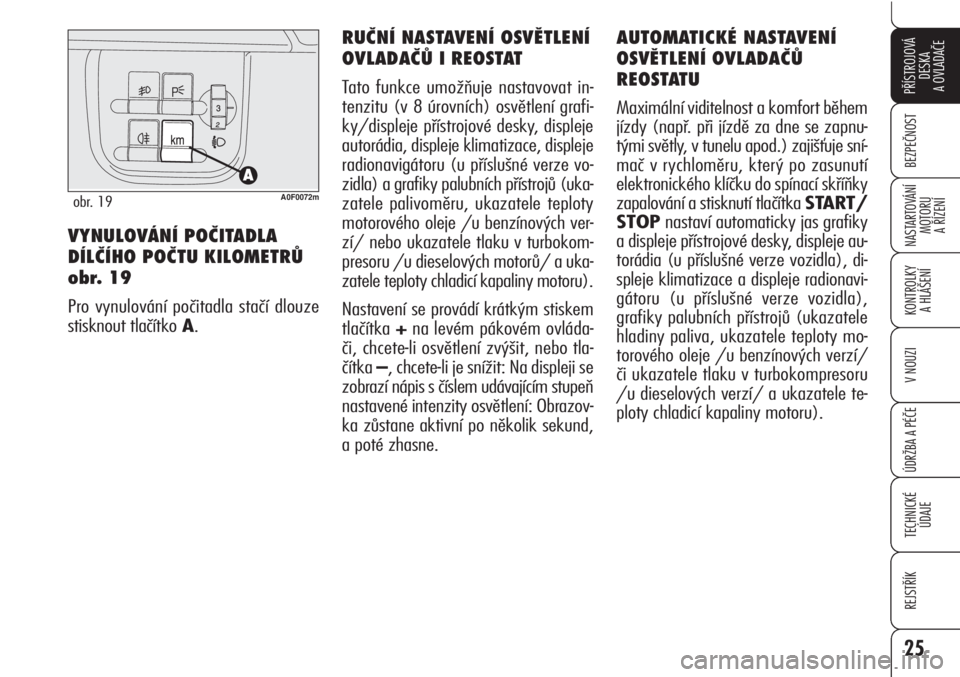

VYNULOVÁNÍ POČITADLA
DÍLČÍHO POČTU KILOMETRŮ
obr. 19
Pro vynulování počitadla stačí dlouze
stisknout tlačítko A.
RUČNÍ NASTAVENÍ OSVĚTLENÍ
OVLADAČŮ I REOSTAT
Tato funkce umožňuje nastavovat in-
tenzitu (v 8 úrovních) osvětlení grafi-
ky/displeje přístrojové desky, displeje
autorádia, displeje klimatizace, displeje
radionavigátoru (u příslušné verze vo-
zidla) a grafiky palubních přístrojů (uka-
zatele palivoměru, ukazatele teploty
motorového oleje /u benzínových ver-
zí/ nebo ukazatele tlaku v turbokom-
presoru /u dieselových motorů/ a uka-
zatele teploty chladicí kapaliny motoru).
Nastavení se provádí krátkým stiskem
tlačítka +na levém pákovém ovláda-
či, chcete-li osvětlení zvýšit, nebo tla-
čítka –, chcete-li je snížit: Na displeji se
zobrazí nápis s číslem udávajícím stupeň
nastavené intenzity osvětlení: Obrazov-
ka zůstane aktivní po několik sekund,
a poté zhasne.
A0F0072mobr. 19

26
BEZPEČNOST
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
PŘÍSTROJOVÁ
DESKA
A OVLADAČE
NASTARTOVÁNÍ
MOTORU
A ŘÍZENÍProstřední část displeje s datem Czůs-
tane aktivní, dokud nenavolíte jinou
funkci vyžadující nějaké zobrazení na di-
spleji (např. “Nastavení jasu“) nebo zob-
razení dalších informací o stavu vozidla.
S vyjmutým klíčkem (při otevření ně-
kterých dveří) se displeji rozsvítí a zob-
razí na několik sekund čas, ujeté kilo-
metry (či míle) a venkovní teplota.
INFORMACE
O STAVU VOZIDLA
(dle případu)
❒Termíny plánované údržby;
❒Informace palubního počítače Trip
computer;
❒Nastavení jasu ovládačů reostatu;,
❒Zobrazení hladiny motorového oleje.
UPOZORNĚNÍPři otevření některých
dveří se na displeji zobrazí na několik
sekund čas, ujeté kilometry a venkov-
ní teplota.

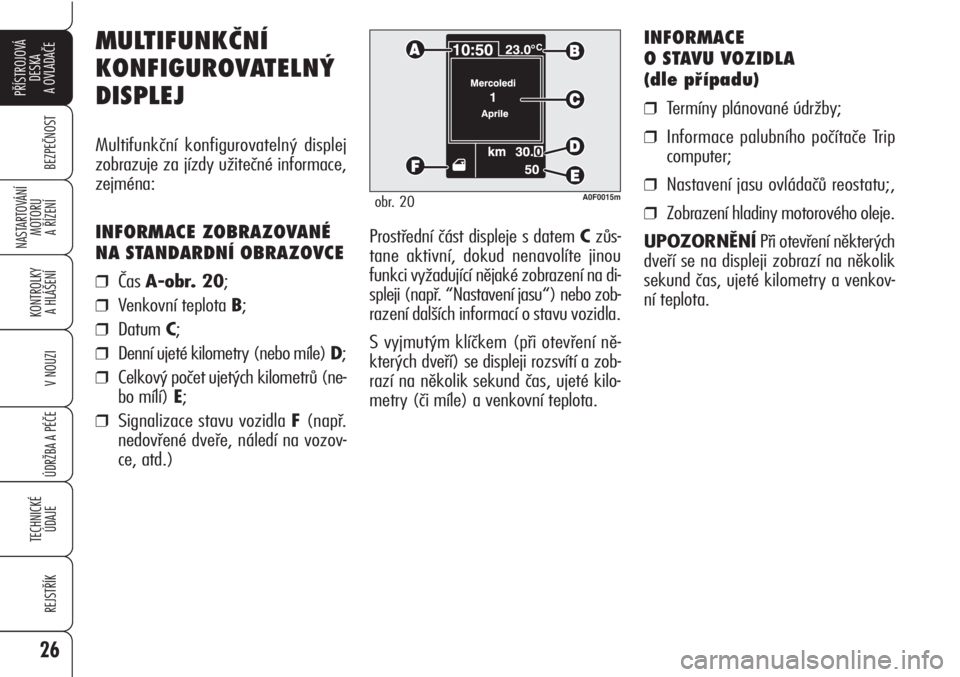

MULTIFUNKČNÍ
KONFIGUROVATELNÝ
DISPLEJ
Multifunkční konfigurovatelný displej
zobrazuje za jízdy užitečné informace,
zejména:
INFORMACE ZOBRAZOVANÉ
NA STANDARDNÍ OBRAZOVCE
❒Čas A-obr. 20;
❒Venkovní teplota B;
❒Datum C;
❒Denní ujeté kilometry (nebo míle) D;
❒Celkový počet ujetých kilometrů (ne-
bo mílí) E;
❒Signalizace stavu vozidla F (např.
nedovřené dveře, náledí na vozov-
ce, atd.)
A0F0015mobr. 20

27
BEZPEČNOST
KONTROLKY
A HLÁŠENÍ
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
PŘÍSTROJOVÁ
DESKA
A OVLADAČE
NASTARTOVÁNÍ
MOTORU
A ŘÍZENÍ
V NOUZI

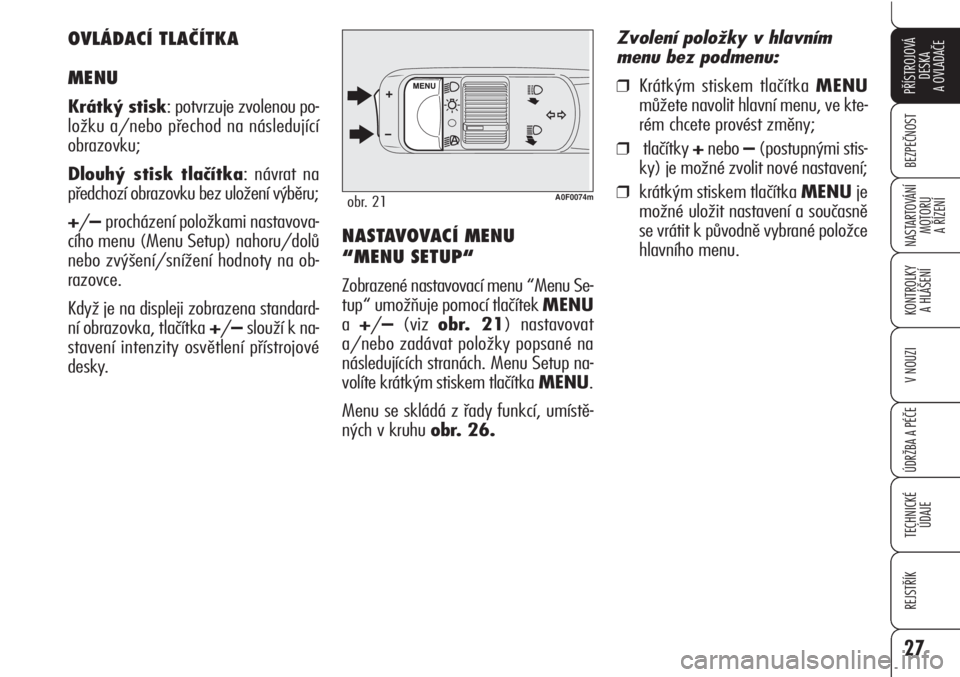

A0F0074mobr. 21
NASTAVOVACÍ MENU
“MENU SETUP“
Zobrazené nastavovací menu “Menu Se-
tup“ umožňuje pomocí tlačítek MENU
a +/–(viz obr. 21) nastavovat
a/nebo zadávat položky popsané na
následujících stranách. Menu Setup na-
volíte krátkým stiskem tlačítka MENU.
Menu se skládá z řady funkcí, umístě-
ných v kruhu obr. 26.Zvolení položky v hlavním
menu bez podmenu:
❒Krátkým stiskem tlačítka MENU
můžete navolit hlavní menu, ve kte-
rém chcete provést změny;
❒tlačítky +nebo –(postupnými stis-
ky) je možné zvolit nové nastavení;
❒krátkým stiskem tlačítka MENU je
možné uložit nastavení a současně
se vrátit k původně vybrané položce
hlavního menu.
OVLÁDACÍ TLAČÍTKA
MENU
Krátký stisk: potvrzuje zvolenou po-
ložku a/nebo přechod na následující
obrazovku;
Dlouhý stisk tlačítka: návrat na
předchozí obrazovku bez uložení výběru;
+/– procházení položkami nastavova-
cího menu (Menu Setup) nahoru/dolů
nebo zvýšení/snížení hodnoty na ob-
razovce.
Když je na displeji zobrazena standard-
ní obrazovka, tlačítka +/– slouží k na-
stavení intenzity osvětlení přístrojové
desky.

28
BEZPEČNOST
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
PŘÍSTROJOVÁ
DESKA
A OVLADAČE
NASTARTOVÁNÍ
MOTORU
A ŘÍZENÍ
Nastavení data a hodin:
❒krátkým stiskem tlačítka MENUlze
zvolit první údaj, který chcete změ-
nit (např. hodiny/minuty nebo rok/
měsíc/den);
❒tlačítky +nebo –(postupnými stis-
ky) je možné zvolit nové nastavení;
❒krátkým stiskem tlačítka MENUlze
nastavení uložit do paměti a sou-
časně přejít na následující položku
nastavovacího menu; pokud je to po-
slední položka, vrátíte se v hlavním
menu na položku, která byla zvole-
na před tím.
ZOBRAZENÍ HLADINY
MOTOROVÉHO OLEJE
Při zasunutí elektronického klíčku do spí-
nací skříňky se na displeji na několik se-
kund zobrazí hladina olejového moto-
ru. K vypnutí tohoto hlášení a přechodu
na příští obrazovku stiskněte tlačítko
MENU. V případě nedostatečné hladi-
ny motorového oleje se na displeji zob-
razí upozorňovací hlášení.
UPOZORNĚNÍ Správnou hladinu ole-
je kontrolujte vždy také pomocí měrky
(viz odstavec “Kontrola hladin“ v kapi-
tole “Údržba vozidla“).
UPOZORNĚNÍPři kontrole hladiny
motorového oleje musí vozidlo stát na
rovině.
UPOZORNĚNÍAutomatické měření
dostatečné hladiny oleje proběhne po
zasunutí klíčku do spínací skříňky, pro-
to vyčkejte asi 2 sekundy, než spustíte
motor.
UPOZORNĚNÍ Hladina oleje může
stoupnout po delším stání vozidla. Volba položky v hlavním menu
s podmenu:❒Krátkým stiskem tlačítka MENU se
zobrazí první položka podmenu;
❒tlačítkem +o –(jednotlivými stis-
ky) můžete procházet všemi polož-
kami podmenu;
❒krátkým stiskem tlačítka MENUlze
zvolit zobrazenou položku podme-
nu a vstoupit do příslušného nasta-
vovacího menu;
❒postupnými stisky tlačítka +o –
můžete navolit nové nastavení této
položky v podmenu;
❒krátkým stiskem tlačítka MENUlze
nastavení uložit do paměti a sou-
časně se vrátit na původně zvolenou
položku podmenu.
