Alfa Romeo Giulia 2016 Manuale del proprietario (in Italian)
Manufacturer: ALFA ROMEO, Model Year: 2016, Model line: Giulia, Model: Alfa Romeo Giulia 2016Pages: 204, PDF Dimensioni: 5.1 MB
Page 51 of 204

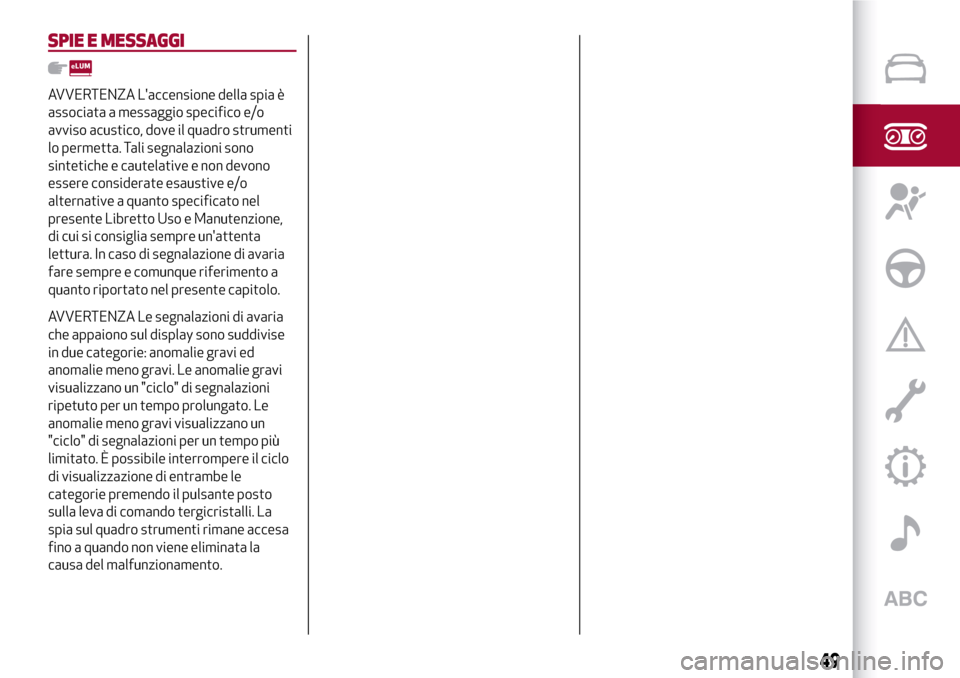

SPIE E MESSAGGI
AVVERTENZA L'accensione della spia è
associata a messaggio specifico e/o
avviso acustico, dove il quadro strumenti
lo permetta. Tali segnalazioni sono
sintetiche e cautelative e non devono
essere considerate esaustive e/o
alternative a quanto specificato nel
presente Libretto Uso e Manutenzione,
di cui si consiglia sempre un'attenta
lettura. In caso di segnalazione di avaria
fare sempre e comunque riferimento a
quanto riportato nel presente capitolo.
AVVERTENZA Le segnalazioni di avaria
che appaiono sul display sono suddivise
in due categorie: anomalie gravi ed
anomalie meno gravi. Le anomalie gravi
visualizzano un "ciclo" di segnalazioni
ripetuto per un tempo prolungato. Le
anomalie meno gravi visualizzano un
"ciclo" di segnalazioni per un tempo più
limitato. È possibile interrompere il ciclo
di visualizzazione di entrambe le
categorie premendo il pulsante posto
sulla leva di comando tergicristalli. La
spia sul quadro strumenti rimane accesa
fino a quando non viene eliminata la
causa del malfunzionamento.
49
Page 52 of 204

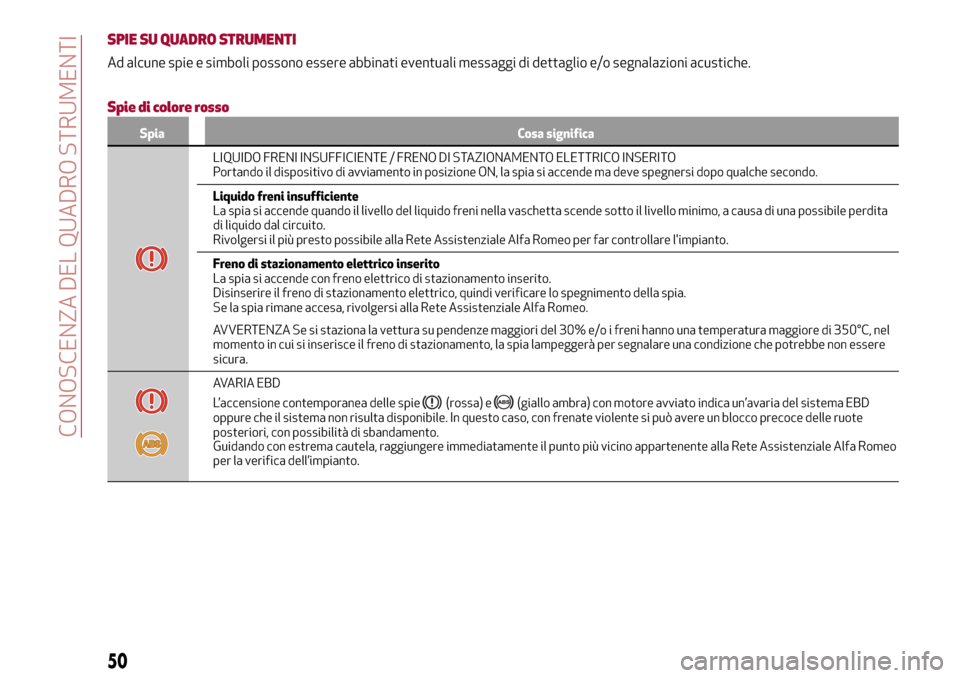

SPIE SU QUADRO STRUMENTI
Ad alcune spie e simboli possono essere abbinati eventuali messaggi di dettaglio e/o segnalazioni acustiche.
Spie di colore rosso
Spia Cosa significa
LIQUIDO FRENI INSUFFICIENTE / FRENO DI STAZIONAMENTO ELETTRICO INSERITO
Portando il dispositivo di avviamento in posizione ON, la spia si accende ma deve spegnersi dopo qualche secondo.
Liquido freni insufficiente
La spia si accende quando il livello del liquido freni nella vaschetta scende sotto il livello minimo, a causa di una possibile perdita
di liquido dal circuito.
Rivolgersi il più presto possibile alla Rete Assistenziale Alfa Romeo per far controllare l'impianto.
Freno di stazionamento elettrico inserito
La spia si accende con freno elettrico di stazionamento inserito.
Disinserire il freno di stazionamento elettrico, quindi verificare lo spegnimento della spia.
Se la spia rimane accesa, rivolgersi alla Rete Assistenziale Alfa Romeo.
AVVERTENZA Se si staziona la vettura su pendenze maggiori del 30% e/o i freni hanno una temperatura maggiore di 350°C, nel
momento in cui si inserisce il freno di stazionamento, la spia lampeggerà per segnalare una condizione che potrebbe non essere
sicura.
AVARIA EBD
L’accensione contemporanea delle spie
(rossa) e(giallo ambra) con motore avviato indica un’avaria del sistema EBD
oppure che il sistema non risulta disponibile. In questo caso, con frenate violente si può avere un blocco precoce delle ruote
posteriori, con possibilità di sbandamento.
Guidando con estrema cautela, raggiungere immediatamente il punto più vicino appartenente alla Rete Assistenziale Alfa Romeo
per la verifica dell’impianto.
50
CONOSCENZA DEL QUADRO STRUMENTI
Page 53 of 204

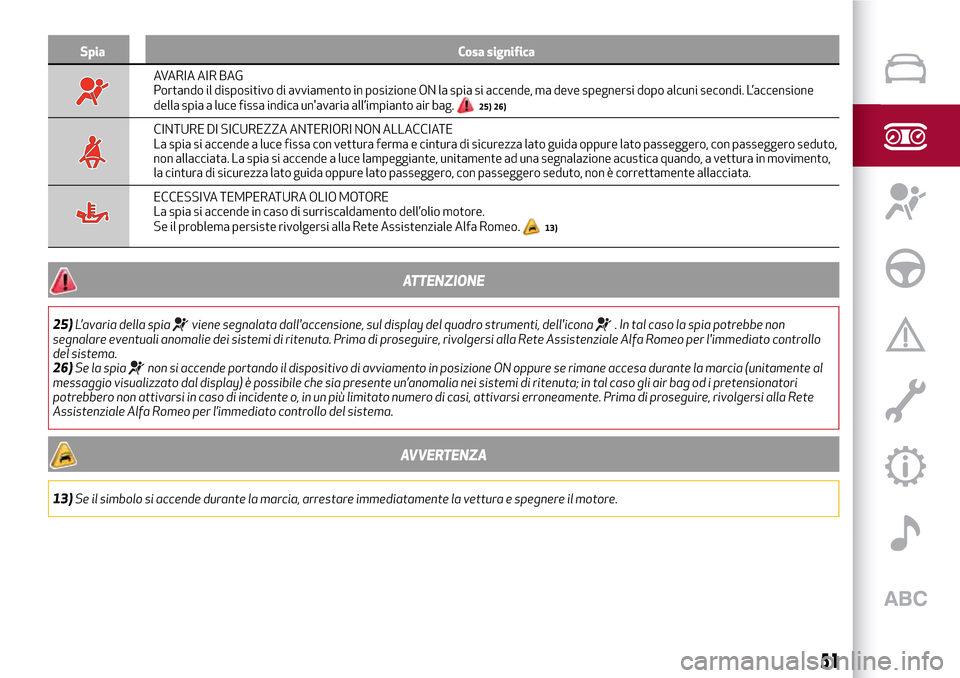

Spia Cosa significa
AVARIA AIR BAG
Portando il dispositivo di avviamento in posizione ON la spia si accende, ma deve spegnersi dopo alcuni secondi. L’accensione
della spia a luce fissa indica un'avaria all’impianto air bag.
25) 26)
CINTURE DI SICUREZZA ANTERIORI NON ALLACCIATE
La spia si accende a luce fissa con vettura ferma e cintura di sicurezza lato guida oppure lato passeggero, con passeggero seduto,
non allacciata. La spia si accende a luce lampeggiante, unitamente ad una segnalazione acustica quando, a vettura in movimento,
la cintura di sicurezza lato guida oppure lato passeggero, con passeggero seduto, non è correttamente allacciata.
ECCESSIVA TEMPERATURA OLIO MOTORE
La spia si accende in caso di surriscaldamento dell’olio motore.
Se il problema persiste rivolgersi alla Rete Assistenziale Alfa Romeo.
13)
ATTENZIONE
25)L’avaria della spiaviene segnalata dall'accensione, sul display del quadro strumenti, dell'icona. In tal caso la spia potrebbe non
segnalare eventuali anomalie dei sistemi di ritenuta. Prima di proseguire, rivolgersi alla Rete Assistenziale Alfa Romeo per l'immediato controllo
del sistema.
26)Se la spia
non si accende portando il dispositivo di avviamento in posizione ON oppure se rimane accesa durante la marcia (unitamente al
messaggio visualizzato dal display) è possibile che sia presente un’anomalia nei sistemi di ritenuta; in tal caso gli air bag od i pretensionatori
potrebbero non attivarsi in caso di incidente o, in un più limitato numero di casi, attivarsi erroneamente. Prima di proseguire, rivolgersi alla Rete
Assistenziale Alfa Romeo per l’immediato controllo del sistema.
AVVERTENZA
13)Se il simbolo si accende durante la marcia, arrestare immediatamente la vettura e spegnere il motore.
51
Page 54 of 204

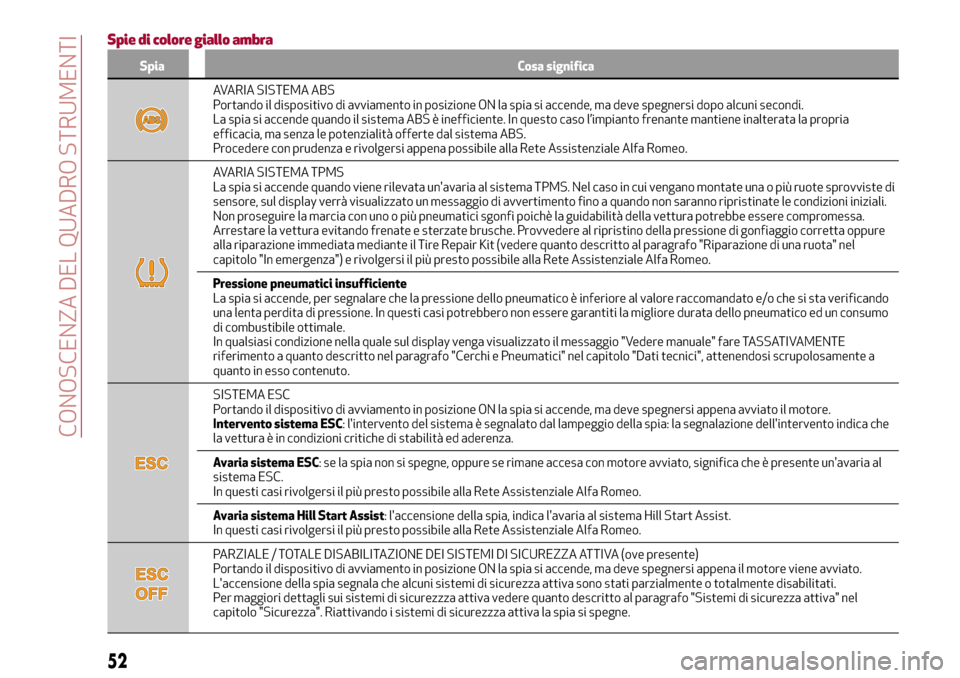

Spie di colore giallo ambra
Spia Cosa significa
AVARIA SISTEMA ABS
Portando il dispositivo di avviamento in posizione ON la spia si accende, ma deve spegnersi dopo alcuni secondi.
La spia si accende quando il sistema ABS è inefficiente. In questo caso l’impianto frenante mantiene inalterata la propria
efficacia, ma senza le potenzialità offerte dal sistema ABS.
Procedere con prudenza e rivolgersi appena possibile alla Rete Assistenziale Alfa Romeo.
AVARIA SISTEMA TPMS
La spia si accende quando viene rilevata un'avaria al sistema TPMS. Nel caso in cui vengano montate una o più ruote sprovviste di
sensore, sul display verrà visualizzato un messaggio di avvertimento fino a quando non saranno ripristinate le condizioni iniziali.
Non proseguire la marcia con uno o più pneumatici sgonfi poichè la guidabilità della vettura potrebbe essere compromessa.
Arrestare la vettura evitando frenate e sterzate brusche. Provvedere al ripristino della pressione di gonfiaggio corretta oppure
alla riparazione immediata mediante il Tire Repair Kit (vedere quanto descritto al paragrafo "Riparazione di una ruota" nel
capitolo "In emergenza") e rivolgersi il più presto possibile alla Rete Assistenziale Alfa Romeo.
Pressione pneumatici insufficiente
La spia si accende, per segnalare che la pressione dello pneumatico è inferiore al valore raccomandato e/o che si sta verificando
una lenta perdita di pressione. In questi casi potrebbero non essere garantiti la migliore durata dello pneumatico ed un consumo
di combustibile ottimale.
In qualsiasi condizione nella quale sul display venga visualizzato il messaggio "Vedere manuale" fare TASSATIVAMENTE
riferimento a quanto descritto nel paragrafo "Cerchi e Pneumatici" nel capitolo "Dati tecnici", attenendosi scrupolosamente a
quanto in esso contenuto.
SISTEMA ESC
Portando il dispositivo di avviamento in posizione ON la spia si accende, ma deve spegnersi appena avviato il motore.
Intervento sistema ESC: l'intervento del sistema è segnalato dal lampeggio della spia: la segnalazione dell'intervento indica che
la vettura è in condizioni critiche di stabilità ed aderenza.
Avaria sistema ESC: se la spia non si spegne, oppure se rimane accesa con motore avviato, significa che è presente un'avaria al
sistema ESC.
In questi casi rivolgersi il più presto possibile alla Rete Assistenziale Alfa Romeo.
Avaria sistema Hill Start Assist: l'accensione della spia, indica l'avaria al sistema Hill Start Assist.
In questi casi rivolgersi il più presto possibile alla Rete Assistenziale Alfa Romeo.
PARZIALE / TOTALE DISABILITAZIONE DEI SISTEMI DI SICUREZZA ATTIVA (ove presente)
Portando il dispositivo di avviamento in posizione ON la spia si accende, ma deve spegnersi appena il motore viene avviato.
L'accensione della spia segnala che alcuni sistemi di sicurezza attiva sono stati parzialmente o totalmente disabilitati.
Per maggiori dettagli sui sistemi di sicurezzza attiva vedere quanto descritto al paragrafo "Sistemi di sicurezza attiva" nel
capitolo "Sicurezza". Riattivando i sistemi di sicurezzza attiva la spia si spegne.
52
CONOSCENZA DEL QUADRO STRUMENTI
Page 55 of 204

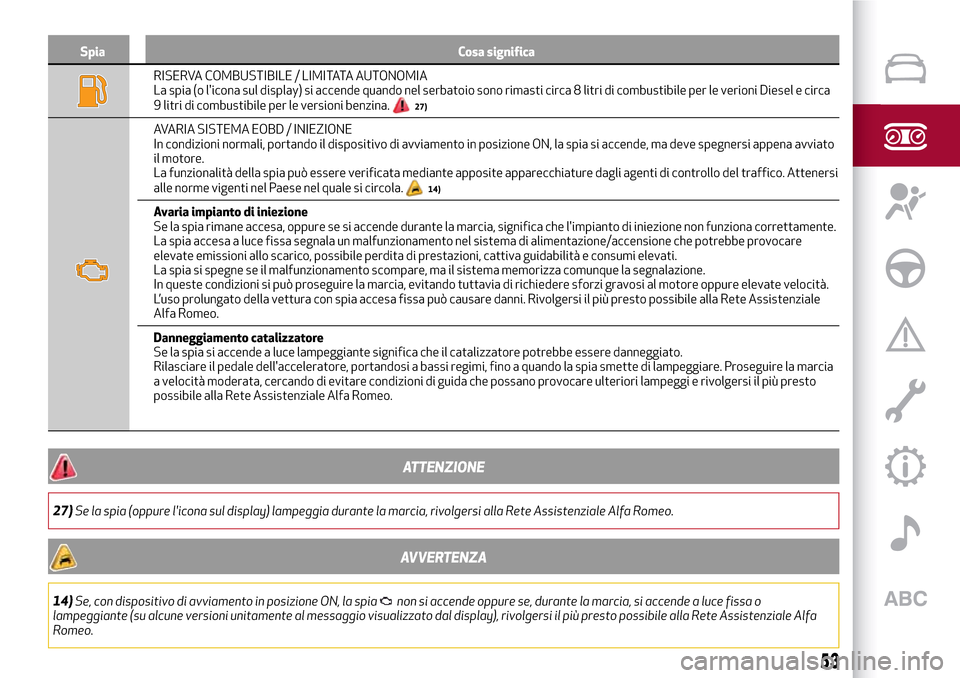

Spia Cosa significa
RISERVA COMBUSTIBILE / LIMITATA AUTONOMIA
La spia (o l'icona sul display) si accende quando nel serbatoio sono rimasti circa 8 litri di combustibile per le verioni Diesel e circa
9 litri di combustibile per le versioni benzina.
27)
AVARIA SISTEMA EOBD / INIEZIONE
In condizioni normali, portando il dispositivo di avviamento in posizione ON, la spia si accende, ma deve spegnersi appena avviato
il motore.
La funzionalità della spia può essere verificata mediante apposite apparecchiature dagli agenti di controllo del traffico. Attenersi
alle norme vigenti nel Paese nel quale si circola.
14)
Avaria impianto di iniezione
Se la spia rimane accesa, oppure se si accende durante la marcia, significa che l'impianto di iniezione non funziona correttamente.
La spia accesa a luce fissa segnala un malfunzionamento nel sistema di alimentazione/accensione che potrebbe provocare
elevate emissioni allo scarico, possibile perdita di prestazioni, cattiva guidabilità e consumi elevati.
La spia si spegne se il malfunzionamento scompare, ma il sistema memorizza comunque la segnalazione.
In queste condizioni si può proseguire la marcia, evitando tuttavia di richiedere sforzi gravosi al motore oppure elevate velocità.
L’uso prolungato della vettura con spia accesa fissa può causare danni. Rivolgersi il più presto possibile alla Rete Assistenziale
Alfa Romeo.
Danneggiamento catalizzatore
Se la spia si accende a luce lampeggiante significa che il catalizzatore potrebbe essere danneggiato.
Rilasciare il pedale dell'acceleratore, portandosi a bassi regimi, fino a quando la spia smette di lampeggiare. Proseguire la marcia
a velocità moderata, cercando di evitare condizioni di guida che possano provocare ulteriori lampeggi e rivolgersi il più presto
possibile alla Rete Assistenziale Alfa Romeo.
ATTENZIONE
27)Se la spia (oppure l'icona sul display) lampeggia durante la marcia, rivolgersi alla Rete Assistenziale Alfa Romeo.
AVVERTENZA
14)Se, con dispositivo di avviamento in posizione ON, la spianon si accende oppure se, durante la marcia, si accende a luce fissa o
lampeggiante (su alcune versioni unitamente al messaggio visualizzato dal display), rivolgersi il più presto possibile alla Rete Assistenziale Alfa
Romeo.
53

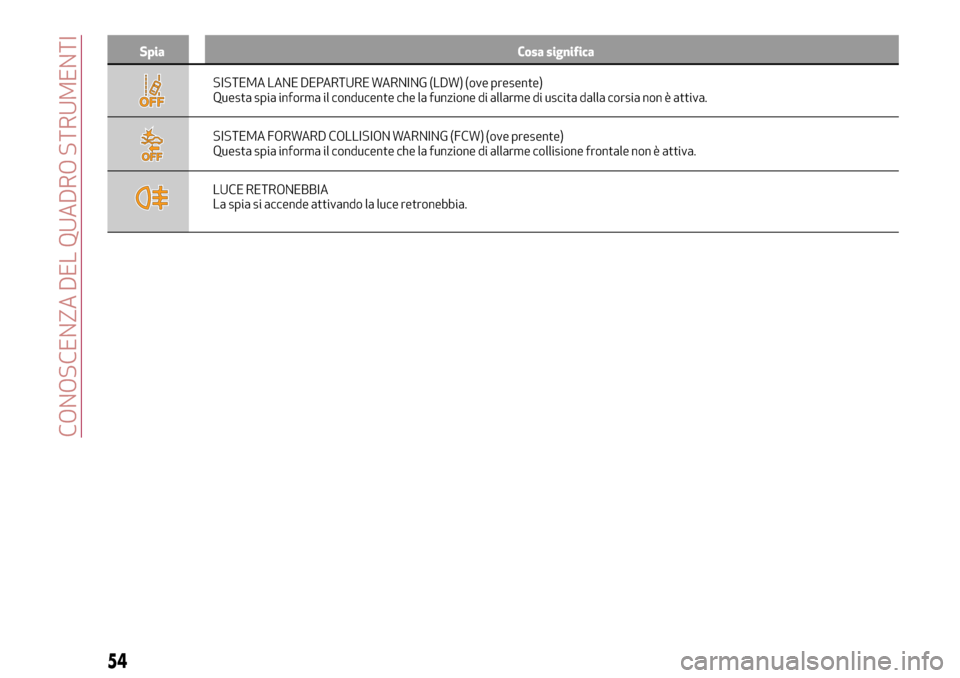

Page 56 of 204
Spia Cosa significa
SISTEMA LANE DEPARTURE WARNING (LDW) (ove presente)
Questa spia informa il conducente che la funzione di allarme di uscita dalla corsia non è attiva.
SISTEMA FORWARD COLLISION WARNING (FCW) (ove presente)
Questa spia informa il conducente che la funzione di allarme collisione frontale non è attiva.
LUCE RETRONEBBIA
La spia si accende attivando la luce retronebbia.
54
CONOSCENZA DEL QUADRO STRUMENTI
Page 57 of 204

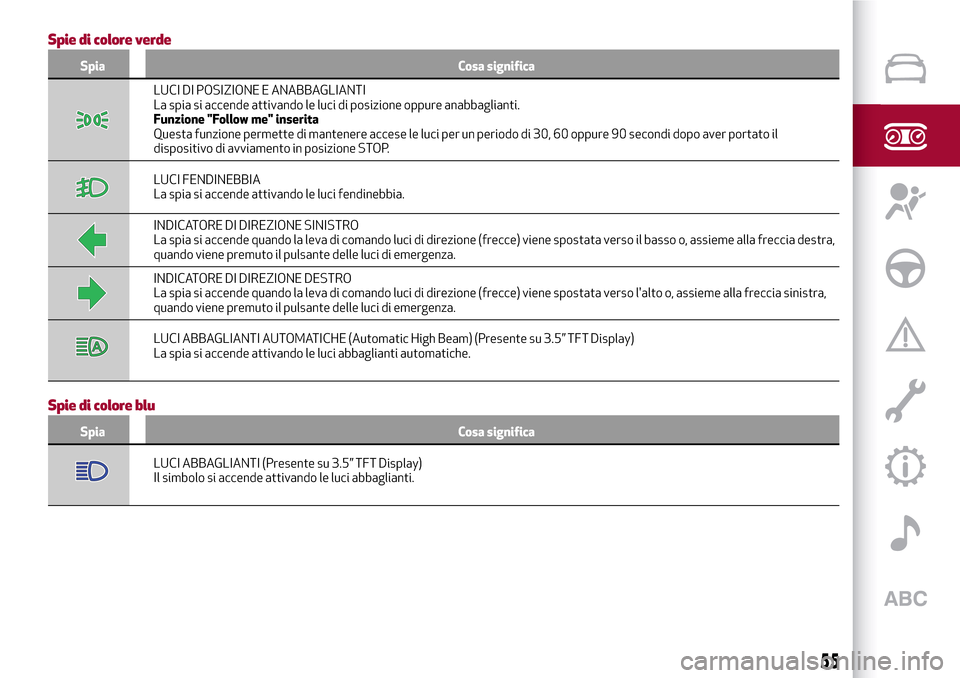

Spie di colore verde
Spia Cosa significa
LUCI DI POSIZIONE E ANABBAGLIANTI
La spia si accende attivando le luci di posizione oppure anabbaglianti.
Funzione "Follow me" inserita
Questa funzione permette di mantenere accese le luci per un periodo di 30, 60 oppure 90 secondi dopo aver portato il
dispositivo di avviamento in posizione STOP.
LUCI FENDINEBBIA
La spia si accende attivando le luci fendinebbia.
INDICATORE DI DIREZIONE SINISTRO
La spia si accende quando la leva di comando luci di direzione (frecce) viene spostata verso il basso o, assieme alla freccia destra,
quando viene premuto il pulsante delle luci di emergenza.
INDICATORE DI DIREZIONE DESTRO
La spia si accende quando la leva di comando luci di direzione (frecce) viene spostata verso l'alto o, assieme alla freccia sinistra,
quando viene premuto il pulsante delle luci di emergenza.
LUCI ABBAGLIANTI AUTOMATICHE (Automatic High Beam) (Presente su 3.5” TFT Display)
La spia si accende attivando le luci abbaglianti automatiche.
Spie di colore blu
Spia Cosa significa
LUCI ABBAGLIANTI (Presente su 3.5” TFT Display)
Il simbolo si accende attivando le luci abbaglianti.
55

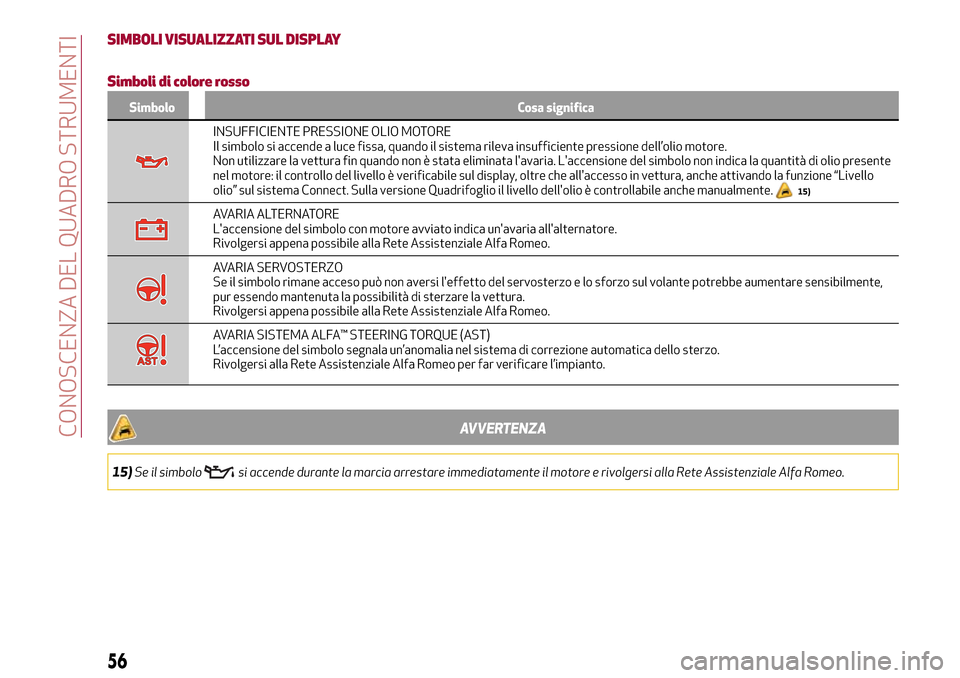

Page 58 of 204
SIMBOLI VISUALIZZATI SUL DISPLAY
Simboli di colore rosso
Simbolo Cosa significa
INSUFFICIENTE PRESSIONE OLIO MOTORE
Il simbolo si accende a luce fissa, quando il sistema rileva insufficiente pressione dell’olio motore.
Non utilizzare la vettura fin quando non è stata eliminata l'avaria. L'accensione del simbolo non indica la quantità di olio presente
nel motore: il controllo del livello è verificabile sul display, oltre che all'accesso in vettura, anche attivando la funzione “Livello
olio” sul sistema Connect. Sulla versione Quadrifoglio il livello dell'olio è controllabile anche manualmente.
15)
AVARIA ALTERNATORE
L'accensione del simbolo con motore avviato indica un'avaria all'alternatore.
Rivolgersi appena possibile alla Rete Assistenziale Alfa Romeo.
AVARIA SERVOSTERZO
Se il simbolo rimane acceso può non aversi l'effetto del servosterzo e lo sforzo sul volante potrebbe aumentare sensibilmente,
pur essendo mantenuta la possibilità di sterzare la vettura.
Rivolgersi appena possibile alla Rete Assistenziale Alfa Romeo.
AVARIA SISTEMA ALFA™ STEERING TORQUE (AST)
L’accensione del simbolo segnala un’anomalia nel sistema di correzione automatica dello sterzo.
Rivolgersi alla Rete Assistenziale Alfa Romeo per far verificare l’impianto.
AVVERTENZA
15)Se il simbolosi accende durante la marcia arrestare immediatamente il motore e rivolgersi alla Rete Assistenziale Alfa Romeo.
56
CONOSCENZA DEL QUADRO STRUMENTI
Page 59 of 204

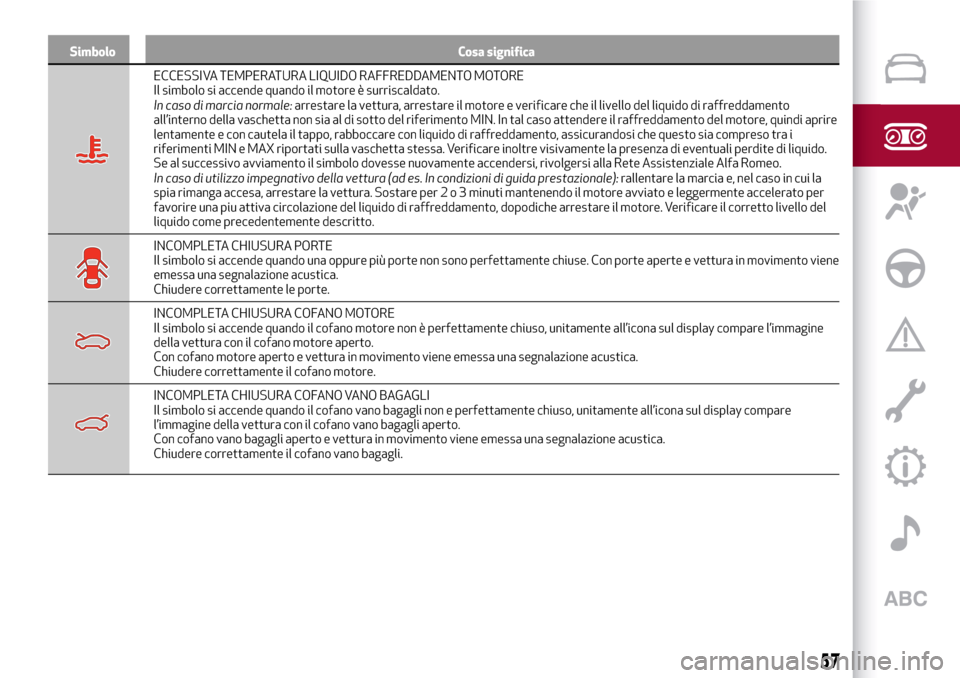

Simbolo Cosa significa
ECCESSIVA TEMPERATURA LIQUIDO RAFFREDDAMENTO MOTORE
Il simbolo si accende quando il motore è surriscaldato.
In caso di marcia normale:arrestare la vettura, arrestare il motore e verificare che il livello del liquido di raffreddamento
all’interno della vaschetta non sia al di sotto del riferimento MIN. In tal caso attendere il raffreddamento del motore, quindi aprire
lentamente e con cautela il tappo, rabboccare con liquido di raffreddamento, assicurandosi che questo sia compreso tra i
riferimenti MIN e MAX riportati sulla vaschetta stessa. Verificare inoltre visivamente la presenza di eventuali perdite di liquido.
Se al successivo avviamento il simbolo dovesse nuovamente accendersi, rivolgersi alla Rete Assistenziale Alfa Romeo.
In caso di utilizzo impegnativo della vettura (ad es. In condizioni di guida prestazionale):rallentare la marcia e, nel caso in cui la
spia rimanga accesa, arrestare la vettura. Sostare per2o3minuti mantenendo il motore avviato e leggermente accelerato per
favorire una piu attiva circolazione del liquido di raffreddamento, dopodiche arrestare il motore. Verificare il corretto livello del
liquido come precedentemente descritto.
INCOMPLETA CHIUSURA PORTE
Il simbolo si accende quando una oppure più porte non sono perfettamente chiuse. Con porte aperte e vettura in movimento viene
emessa una segnalazione acustica.
Chiudere correttamente le porte.
INCOMPLETA CHIUSURA COFANO MOTORE
Il simbolo si accende quando il cofano motore non è perfettamente chiuso, unitamente all’icona sul display compare l’immagine
della vettura con il cofano motore aperto.
Con cofano motore aperto e vettura in movimento viene emessa una segnalazione acustica.
Chiudere correttamente il cofano motore.
INCOMPLETA CHIUSURA COFANO VANO BAGAGLI
Il simbolo si accende quando il cofano vano bagagli non e perfettamente chiuso, unitamente all’icona sul display compare
l’immagine della vettura con il cofano vano bagagli aperto.
Con cofano vano bagagli aperto e vettura in movimento viene emessa una segnalazione acustica.
Chiudere correttamente il cofano vano bagagli.
57
Page 60 of 204
Simbolo Cosa significa

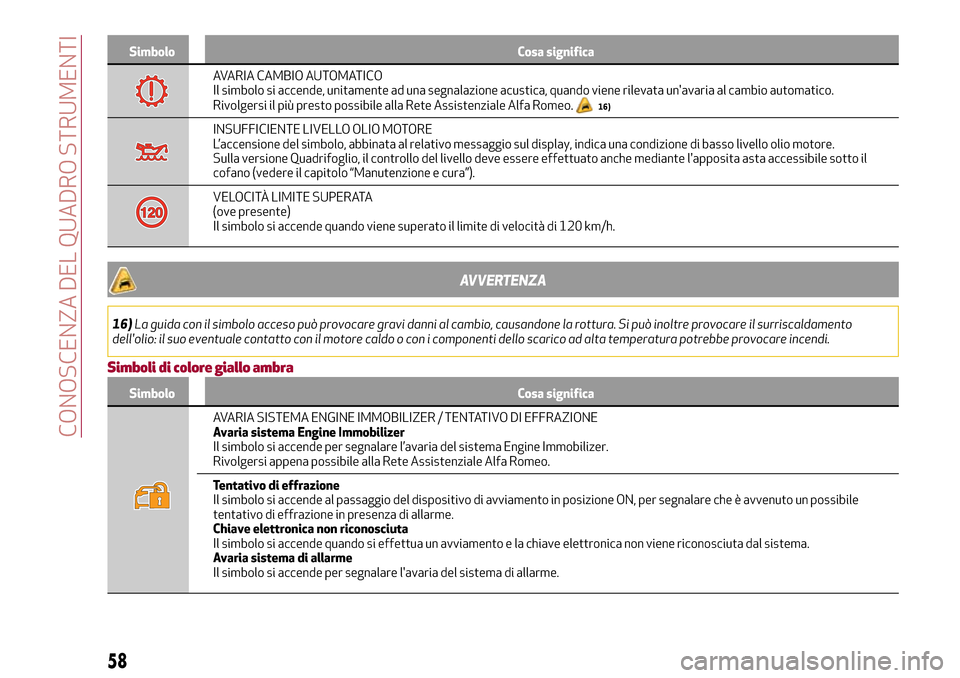

AVARIA CAMBIO AUTOMATICO
Il simbolo si accende, unitamente ad una segnalazione acustica, quando viene rilevata un'avaria al cambio automatico.
Rivolgersi il più presto possibile alla Rete Assistenziale Alfa Romeo.
16)
INSUFFICIENTE LIVELLO OLIO MOTORE
L’accensione del simbolo, abbinata al relativo messaggio sul display, indica una condizione di basso livello olio motore.
Sulla versione Quadrifoglio, il controllo del livello deve essere effettuato anche mediante l'apposita asta accessibile sotto il
cofano (vedere il capitolo “Manutenzione e cura”).
VELOCITÀ LIMITE SUPERATA
(ove presente)
Il simbolo si accende quando viene superato il limite di velocità di 120 km/h.
AVVERTENZA
16)La guida con il simbolo acceso può provocare gravi danni al cambio, causandone la rottura. Si può inoltre provocare il surriscaldamento
dell'olio: il suo eventuale contatto con il motore caldo o con i componenti dello scarico ad alta temperatura potrebbe provocare incendi.
Simboli di colore giallo ambra
Simbolo Cosa significa
AVARIA SISTEMA ENGINE IMMOBILIZER / TENTATIVO DI EFFRAZIONE
Avaria sistema Engine Immobilizer
Il simbolo si accende per segnalare l’avaria del sistema Engine Immobilizer.
Rivolgersi appena possibile alla Rete Assistenziale Alfa Romeo.
Tentativo di effrazione
Il simbolo si accende al passaggio del dispositivo di avviamento in posizione ON, per segnalare che è avvenuto un possibile
tentativo di effrazione in presenza di allarme.
Chiave elettronica non riconosciuta
Il simbolo si accende quando si effettua un avviamento e la chiave elettronica non viene riconosciuta dal sistema.
Avaria sistema di allarme
Il simbolo si accende per segnalare l'avaria del sistema di allarme.
58
CONOSCENZA DEL QUADRO STRUMENTI
