Alfa Romeo Giulia 2016 Manuale del proprietario (in Italian)
Manufacturer: ALFA ROMEO, Model Year: 2016, Model line: Giulia, Model: Alfa Romeo Giulia 2016Pages: 204, PDF Dimensioni: 5.1 MB

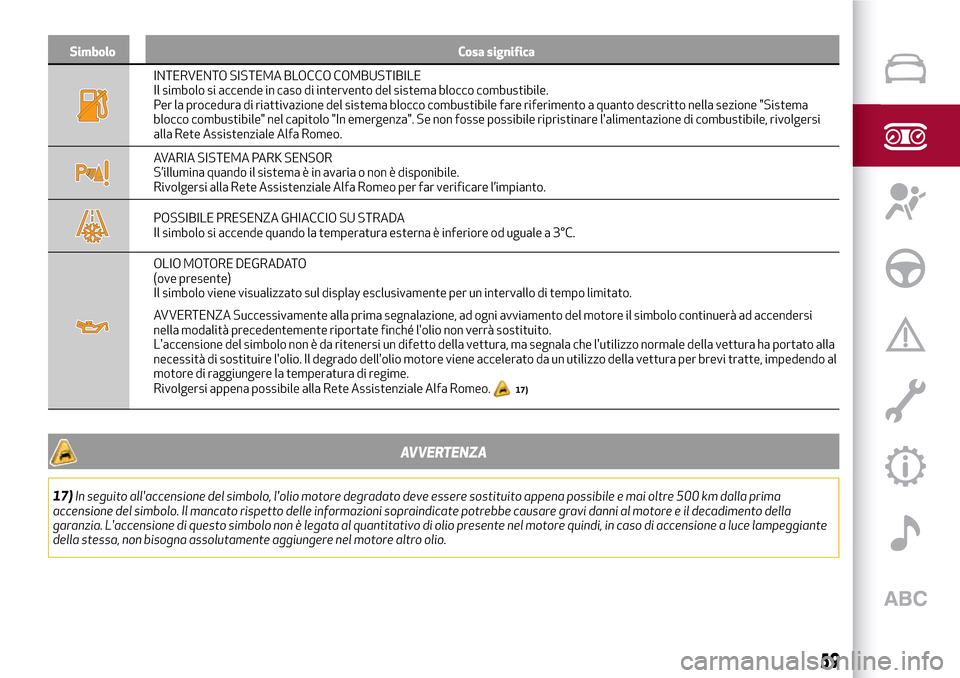

Page 61 of 204
Simbolo Cosa significa
INTERVENTO SISTEMA BLOCCO COMBUSTIBILE
Il simbolo si accende in caso di intervento del sistema blocco combustibile.
Per la procedura di riattivazione del sistema blocco combustibile fare riferimento a quanto descritto nella sezione "Sistema
blocco combustibile" nel capitolo "In emergenza". Se non fosse possibile ripristinare l'alimentazione di combustibile, rivolgersi
alla Rete Assistenziale Alfa Romeo.
AVARIA SISTEMA PARK SENSOR
S’illumina quando il sistema è in avaria o non è disponibile.
Rivolgersi alla Rete Assistenziale Alfa Romeo per far verificare l’impianto.
POSSIBILE PRESENZA GHIACCIO SU STRADA
Il simbolo si accende quando la temperatura esterna è inferiore od uguale a 3°C.
OLIO MOTORE DEGRADATO
(ove presente)
Il simbolo viene visualizzato sul display esclusivamente per un intervallo di tempo limitato.
AVVERTENZA Successivamente alla prima segnalazione, ad ogni avviamento del motore il simbolo continuerà ad accendersi
nella modalità precedentemente riportate finché l'olio non verrà sostituito.
L'accensione del simbolo non è da ritenersi un difetto della vettura, ma segnala che l'utilizzo normale della vettura ha portato alla
necessità di sostituire l'olio. Il degrado dell'olio motore viene accelerato da un utilizzo della vettura per brevi tratte, impedendo al
motore di raggiungere la temperatura di regime.
Rivolgersi appena possibile alla Rete Assistenziale Alfa Romeo.
17)
AVVERTENZA
17)In seguito all'accensione del simbolo, l'olio motore degradato deve essere sostituito appena possibile e mai oltre 500 km dalla prima
accensione del simbolo. Il mancato rispetto delle informazioni sopraindicate potrebbe causare gravi danni al motore e il decadimento della
garanzia. L'accensione di questo simbolo non è legata al quantitativo di olio presente nel motore quindi, in caso di accensione a luce lampeggiante
della stessa, non bisogna assolutamente aggiungere nel motore altro olio.
59

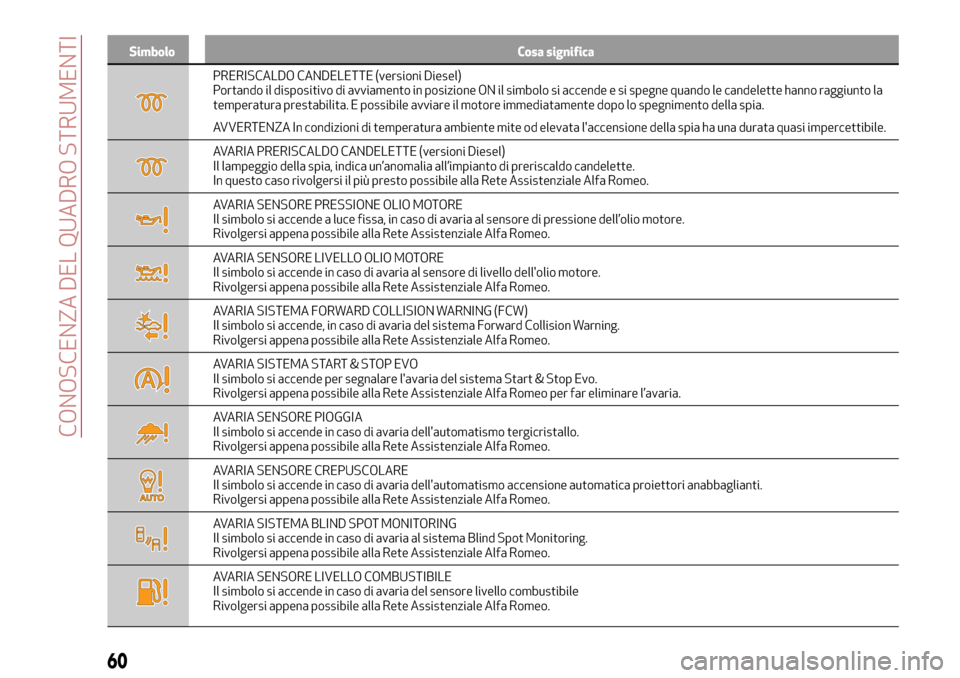

Page 62 of 204
Simbolo Cosa significa
PRERISCALDO CANDELETTE (versioni Diesel)
Portando il dispositivo di avviamento in posizione ON il simbolo si accende e si spegne quando le candelette hanno raggiunto la
temperatura prestabilita. E possibile avviare il motore immediatamente dopo lo spegnimento della spia.
AVVERTENZA In condizioni di temperatura ambiente mite od elevata l'accensione della spia ha una durata quasi impercettibile.
AVARIA PRERISCALDO CANDELETTE (versioni Diesel)
Il lampeggio della spia, indica un’anomalia all’impianto di preriscaldo candelette.
In questo caso rivolgersi il più presto possibile alla Rete Assistenziale Alfa Romeo.
AVARIA SENSORE PRESSIONE OLIO MOTORE
Il simbolo si accende a luce fissa, in caso di avaria al sensore di pressione dell’olio motore.
Rivolgersi appena possibile alla Rete Assistenziale Alfa Romeo.
AVARIA SENSORE LIVELLO OLIO MOTORE
Il simbolo si accende in caso di avaria al sensore di livello dell'olio motore.
Rivolgersi appena possibile alla Rete Assistenziale Alfa Romeo.
AVARIA SISTEMA FORWARD COLLISION WARNING (FCW)
Il simbolo si accende, in caso di avaria del sistema Forward Collision Warning.
Rivolgersi appena possibile alla Rete Assistenziale Alfa Romeo.
AVARIA SISTEMA START & STOP EVO
Il simbolo si accende per segnalare l'avaria del sistema Start & Stop Evo.
Rivolgersi appena possibile alla Rete Assistenziale Alfa Romeo per far eliminare l’avaria.
AVARIA SENSORE PIOGGIA
Il simbolo si accende in caso di avaria dell'automatismo tergicristallo.
Rivolgersi appena possibile alla Rete Assistenziale Alfa Romeo.
AVARIA SENSORE CREPUSCOLARE
Il simbolo si accende in caso di avaria dell'automatismo accensione automatica proiettori anabbaglianti.
Rivolgersi appena possibile alla Rete Assistenziale Alfa Romeo.
AVARIA SISTEMA BLIND SPOT MONITORING
Il simbolo si accende in caso di avaria al sistema Blind Spot Monitoring.
Rivolgersi appena possibile alla Rete Assistenziale Alfa Romeo.
AVARIA SENSORE LIVELLO COMBUSTIBILE
Il simbolo si accende in caso di avaria del sensore livello combustibile
Rivolgersi appena possibile alla Rete Assistenziale Alfa Romeo.
60
CONOSCENZA DEL QUADRO STRUMENTI

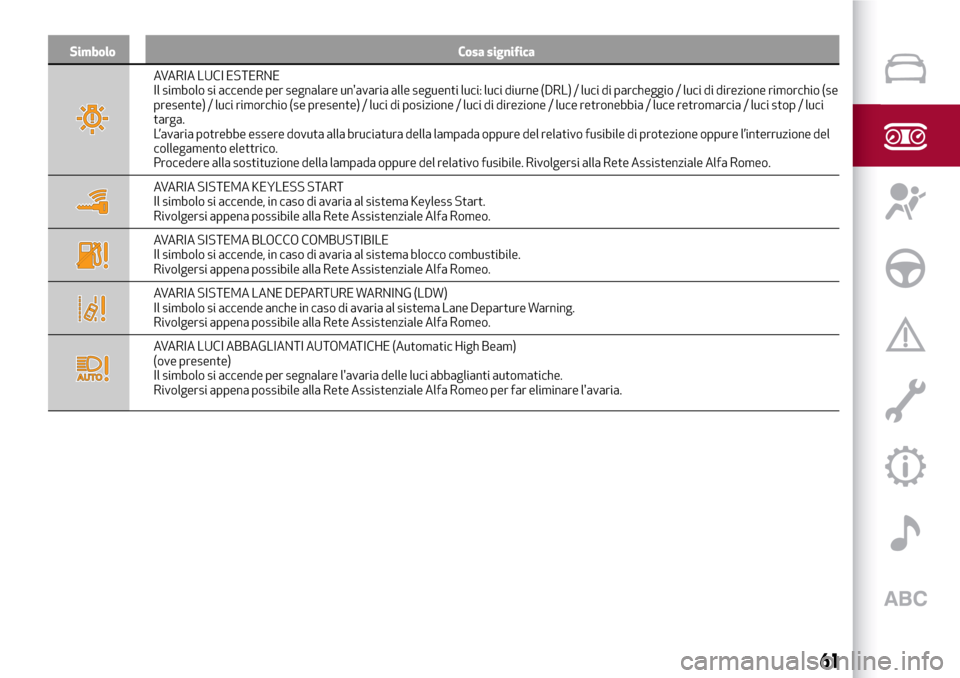

Page 63 of 204
Simbolo Cosa significa
AVARIA LUCI ESTERNE
Il simbolo si accende per segnalare un'avaria alle seguenti luci: luci diurne (DRL) / luci di parcheggio / luci di direzione rimorchio (se
presente) / luci rimorchio (se presente) / luci di posizione / luci di direzione / luce retronebbia / luce retromarcia / luci stop / luci
targa.
L’avaria potrebbe essere dovuta alla bruciatura della lampada oppure del relativo fusibile di protezione oppure l’interruzione del
collegamento elettrico.
Procedere alla sostituzione della lampada oppure del relativo fusibile. Rivolgersi alla Rete Assistenziale Alfa Romeo.
AVARIA SISTEMA KEYLESS START
Il simbolo si accende, in caso di avaria al sistema Keyless Start.
Rivolgersi appena possibile alla Rete Assistenziale Alfa Romeo.
AVARIA SISTEMA BLOCCO COMBUSTIBILE
Il simbolo si accende, in caso di avaria al sistema blocco combustibile.
Rivolgersi appena possibile alla Rete Assistenziale Alfa Romeo.
AVARIA SISTEMA LANE DEPARTURE WARNING (LDW)
Il simbolo si accende anche in caso di avaria al sistema Lane Departure Warning.
Rivolgersi appena possibile alla Rete Assistenziale Alfa Romeo.
AVARIA LUCI ABBAGLIANTI AUTOMATICHE (Automatic High Beam)
(ove presente)
Il simbolo si accende per segnalare l'avaria delle luci abbaglianti automatiche.
Rivolgersi appena possibile alla Rete Assistenziale Alfa Romeo per far eliminare l'avaria.
61

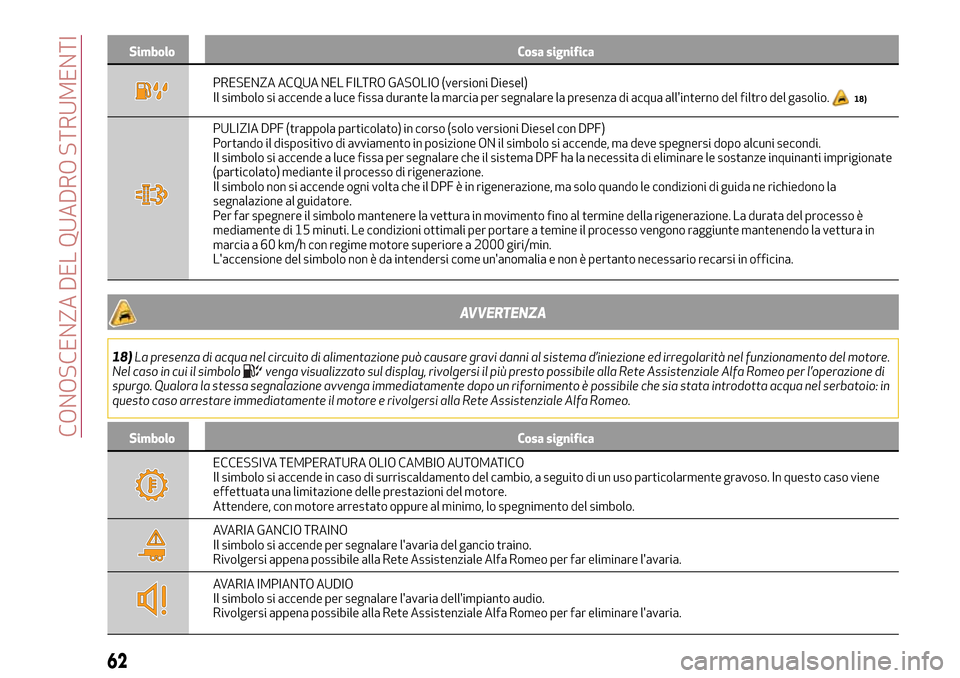

Page 64 of 204
Simbolo Cosa significa
PRESENZA ACQUA NEL FILTRO GASOLIO (versioni Diesel)
Il simbolo si accende a luce fissa durante la marcia per segnalare la presenza di acqua all'interno del filtro del gasolio.18)
PULIZIA DPF (trappola particolato) in corso (solo versioni Diesel con DPF)
Portando il dispositivo di avviamento in posizione ON il simbolo si accende, ma deve spegnersi dopo alcuni secondi.
Il simbolo si accende a luce fissa per segnalare che il sistema DPF ha la necessita di eliminare le sostanze inquinanti imprigionate
(particolato) mediante il processo di rigenerazione.
Il simbolo non si accende ogni volta che il DPF è in rigenerazione, ma solo quando le condizioni di guida ne richiedono la
segnalazione al guidatore.
Per far spegnere il simbolo mantenere la vettura in movimento fino al termine della rigenerazione. La durata del processo è
mediamente di 15 minuti. Le condizioni ottimali per portare a temine il processo vengono raggiunte mantenendo la vettura in
marcia a 60 km/h con regime motore superiore a 2000 giri/min.
L'accensione del simbolo non è da intendersi come un'anomalia e non è pertanto necessario recarsi in officina.
AVVERTENZA
18)La presenza di acqua nel circuito di alimentazione può causare gravi danni al sistema d’iniezione ed irregolarità nel funzionamento del motore.
Nel caso in cui il simbolovenga visualizzato sul display, rivolgersi il più presto possibile alla Rete Assistenziale Alfa Romeo per l’operazione di
spurgo. Qualora la stessa segnalazione avvenga immediatamente dopo un rifornimento è possibile che sia stata introdotta acqua nel serbatoio: in
questo caso arrestare immediatamente il motore e rivolgersi alla Rete Assistenziale Alfa Romeo.
Simbolo Cosa significa
ECCESSIVA TEMPERATURA OLIO CAMBIO AUTOMATICO
Il simbolo si accende in caso di surriscaldamento del cambio, a seguito di un uso particolarmente gravoso. In questo caso viene
effettuata una limitazione delle prestazioni del motore.
Attendere, con motore arrestato oppure al minimo, lo spegnimento del simbolo.
AVARIA GANCIO TRAINO
Il simbolo si accende per segnalare l'avaria del gancio traino.
Rivolgersi appena possibile alla Rete Assistenziale Alfa Romeo per far eliminare l'avaria.
AVARIA IMPIANTO AUDIO
Il simbolo si accende per segnalare l'avaria dell'impianto audio.
Rivolgersi appena possibile alla Rete Assistenziale Alfa Romeo per far eliminare l'avaria.
62
CONOSCENZA DEL QUADRO STRUMENTI

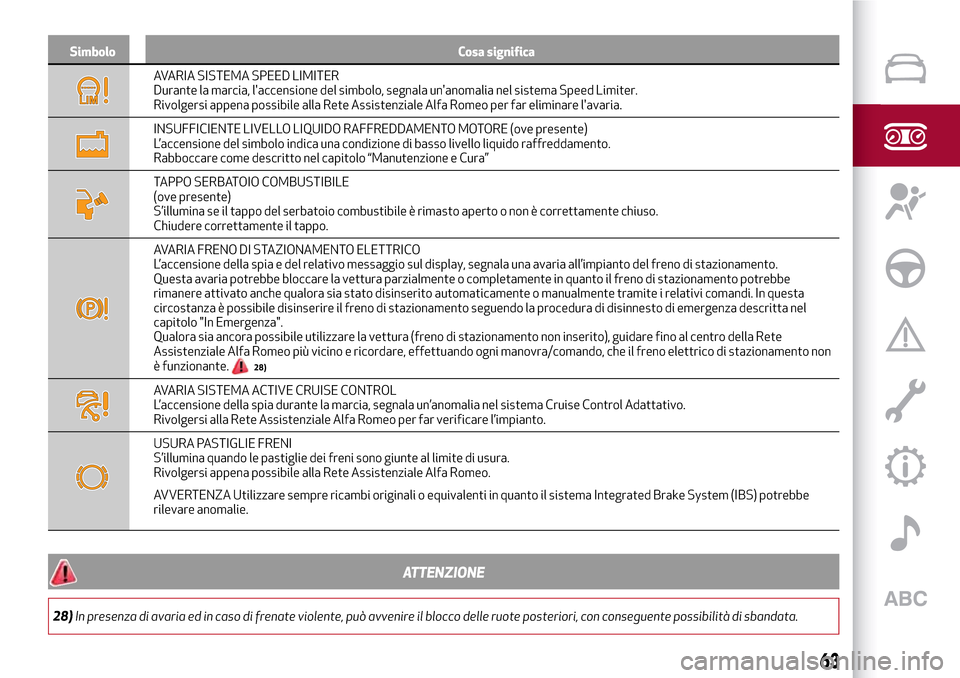

Page 65 of 204
Simbolo Cosa significa
AVARIA SISTEMA SPEED LIMITER
Durante la marcia, l'accensione del simbolo, segnala un'anomalia nel sistema Speed Limiter.
Rivolgersi appena possibile alla Rete Assistenziale Alfa Romeo per far eliminare l'avaria.
INSUFFICIENTE LIVELLO LIQUIDO RAFFREDDAMENTO MOTORE (ove presente)
L’accensione del simbolo indica una condizione di basso livello liquido raffreddamento.
Rabboccare come descritto nel capitolo “Manutenzione e Cura”
TAPPO SERBATOIO COMBUSTIBILE
(ove presente)
S’illumina se il tappo del serbatoio combustibile è rimasto aperto o non è correttamente chiuso.
Chiudere correttamente il tappo.
AVARIA FRENO DI STAZIONAMENTO ELETTRICO
L’accensione della spia e del relativo messaggio sul display, segnala una avaria all’impianto del freno di stazionamento.
Questa avaria potrebbe bloccare la vettura parzialmente o completamente in quanto il freno di stazionamento potrebbe
rimanere attivato anche qualora sia stato disinserito automaticamente o manualmente tramite i relativi comandi. In questa
circostanza è possibile disinserire il freno di stazionamento seguendo la procedura di disinnesto di emergenza descritta nel
capitolo "In Emergenza".
Qualora sia ancora possibile utilizzare la vettura (freno di stazionamento non inserito), guidare fino al centro della Rete
Assistenziale Alfa Romeo più vicino e ricordare, effettuando ogni manovra/comando, che il freno elettrico di stazionamento non
è funzionante.
28)
AVARIA SISTEMA ACTIVE CRUISE CONTROL
L’accensione della spia durante la marcia, segnala un’anomalia nel sistema Cruise Control Adattativo.
Rivolgersi alla Rete Assistenziale Alfa Romeo per far verificare l’impianto.
USURA PASTIGLIE FRENI
S’illumina quando le pastiglie dei freni sono giunte al limite di usura.
Rivolgersi appena possibile alla Rete Assistenziale Alfa Romeo.
AVVERTENZA Utilizzare sempre ricambi originali o equivalenti in quanto il sistema Integrated Brake System (IBS) potrebbe
rilevare anomalie.
ATTENZIONE
28)In presenza di avaria ed in caso di frenate violente, può avvenire il blocco delle ruote posteriori, con conseguente possibilità di sbandata.
63

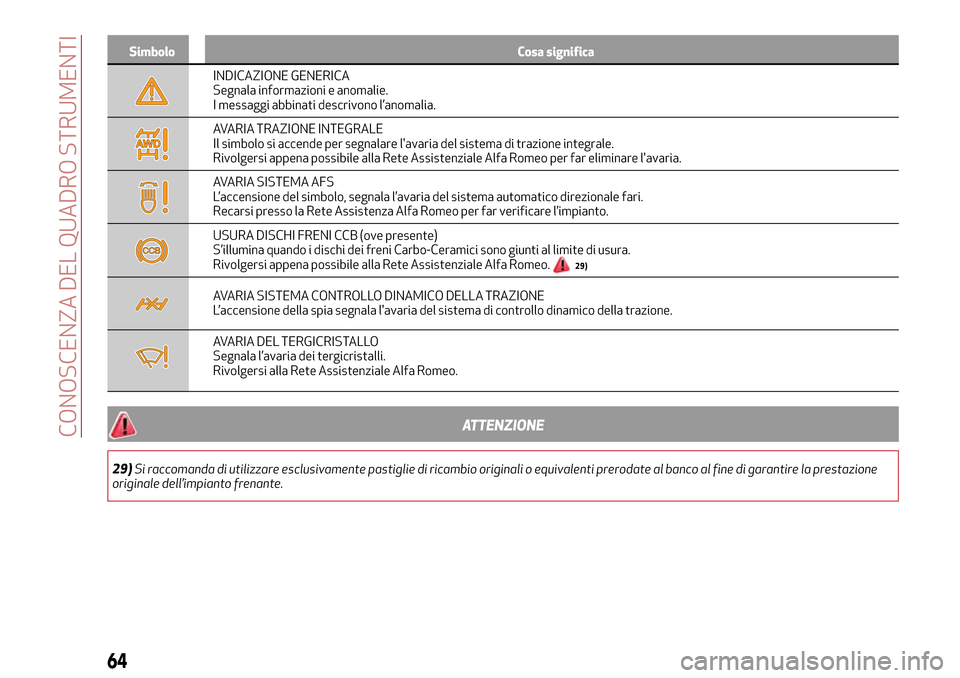

Page 66 of 204
Simbolo Cosa significa
INDICAZIONE GENERICA
Segnala informazioni e anomalie.
I messaggi abbinati descrivono l’anomalia.
AVARIA TRAZIONE INTEGRALE
Il simbolo si accende per segnalare l'avaria del sistema di trazione integrale.
Rivolgersi appena possibile alla Rete Assistenziale Alfa Romeo per far eliminare l'avaria.
AVARIA SISTEMA AFS
L’accensione del simbolo, segnala l’avaria del sistema automatico direzionale fari.
Recarsi presso la Rete Assistenza Alfa Romeo per far verificare l’impianto.
USURA DISCHI FRENI CCB (ove presente)
S’illumina quando i dischi dei freni Carbo-Ceramici sono giunti al limite di usura.
Rivolgersi appena possibile alla Rete Assistenziale Alfa Romeo.
29)
AVARIA SISTEMA CONTROLLO DINAMICO DELLA TRAZIONE
L’accensione della spia segnala l'avaria del sistema di controllo dinamico della trazione.
AVARIA DEL TERGICRISTALLO
Segnala l’avaria dei tergicristalli.
Rivolgersi alla Rete Assistenziale Alfa Romeo.
ATTENZIONE
29)Si raccomanda di utilizzare esclusivamente pastiglie di ricambio originali o equivalenti prerodate al banco al fine di garantire la prestazione
originale dell’impianto frenante.
64
CONOSCENZA DEL QUADRO STRUMENTI

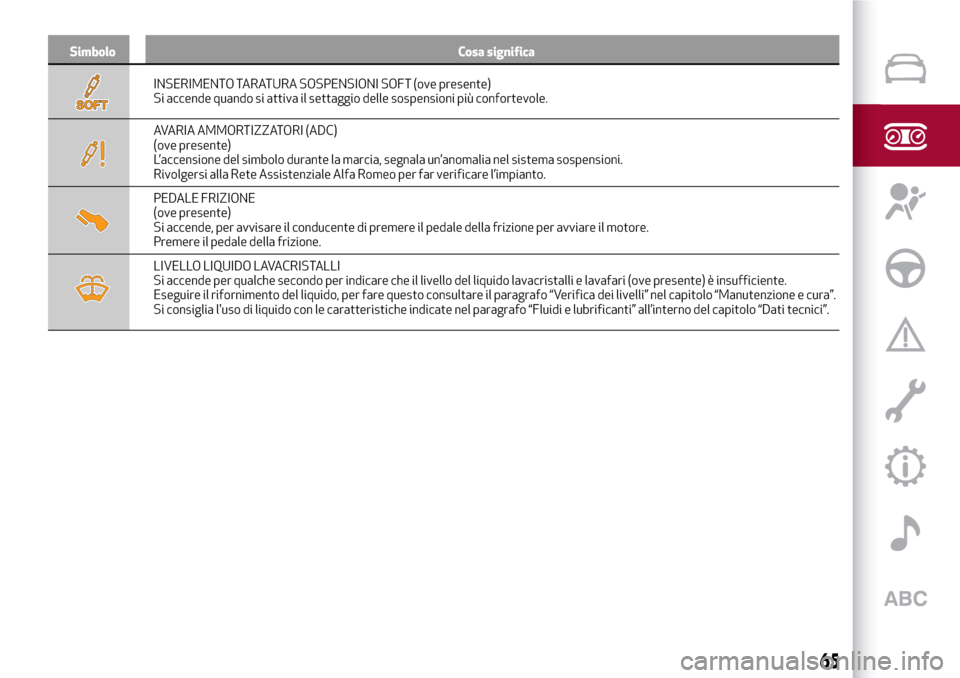

Page 67 of 204
Simbolo Cosa significa
INSERIMENTO TARATURA SOSPENSIONI SOFT (ove presente)
Si accende quando si attiva il settaggio delle sospensioni più confortevole.
AVARIA AMMORTIZZATORI (ADC)
(ove presente)
L’accensione del simbolo durante la marcia, segnala un’anomalia nel sistema sospensioni.
Rivolgersi alla Rete Assistenziale Alfa Romeo per far verificare l’impianto.
PEDALE FRIZIONE
(ove presente)
Si accende, per avvisare il conducente di premere il pedale della frizione per avviare il motore.
Premere il pedale della frizione.
LIVELLO LIQUIDO LAVACRISTALLI
Si accende per qualche secondo per indicare che il livello del liquido lavacristalli e lavafari (ove presente) è insufficiente.
Eseguire il rifornimento del liquido, per fare questo consultare il paragrafo “Verifica dei livelli” nel capitolo “Manutenzione e cura”.
Si consiglia l'uso di liquido con le caratteristiche indicate nel paragrafo “Fluidi e lubrificanti” all’interno del capitolo “Dati tecnici”.
65

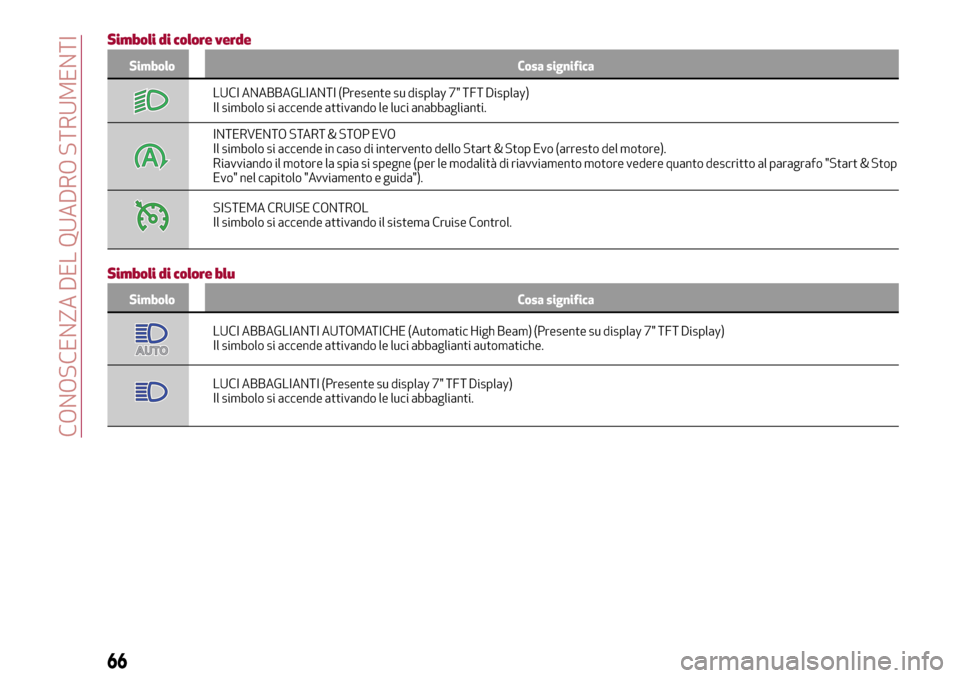

Page 68 of 204
Simboli di colore verde
Simbolo Cosa significa
LUCI ANABBAGLIANTI (Presente su display 7" TFT Display)
Il simbolo si accende attivando le luci anabbaglianti.
INTERVENTO START & STOP EVO
Il simbolo si accende in caso di intervento dello Start & Stop Evo (arresto del motore).
Riavviando il motore la spia si spegne (per le modalità di riavviamento motore vedere quanto descritto al paragrafo "Start & Stop
Evo" nel capitolo "Avviamento e guida").
SISTEMA CRUISE CONTROL
Il simbolo si accende attivando il sistema Cruise Control.
Simboli di colore blu
Simbolo Cosa significa
LUCI ABBAGLIANTI AUTOMATICHE (Automatic High Beam) (Presente su display 7" TFT Display)
Il simbolo si accende attivando le luci abbaglianti automatiche.
LUCI ABBAGLIANTI (Presente su display 7" TFT Display)
Il simbolo si accende attivando le luci abbaglianti.
66
CONOSCENZA DEL QUADRO STRUMENTI
Page 69 of 204

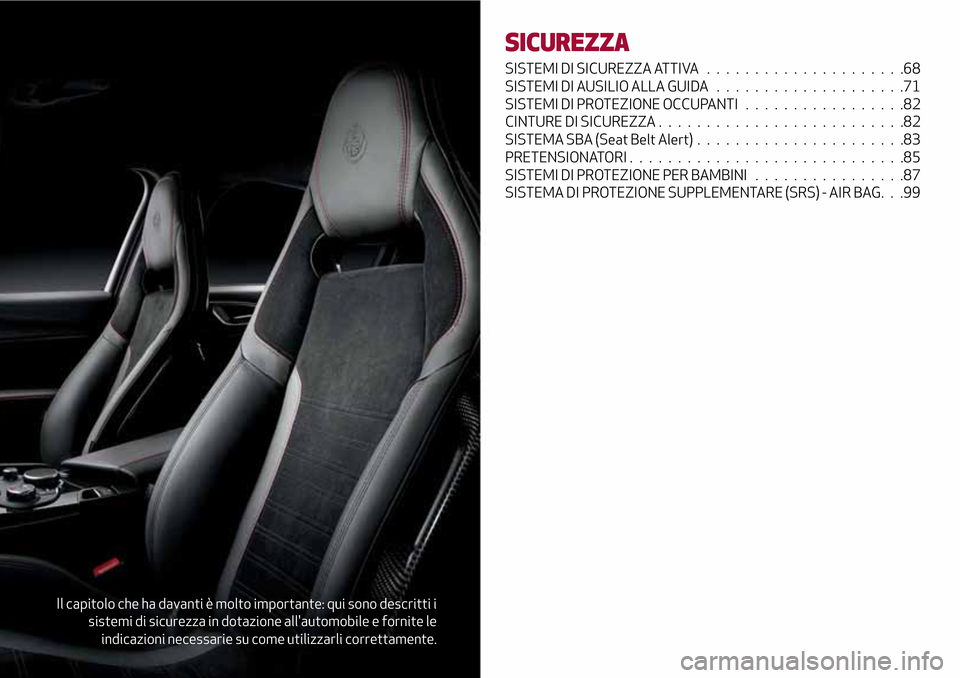

Il capitolo che ha davanti è molto importante: qui sono descritti i
sistemi di sicurezza in dotazione all'automobile e fornite le
indicazioni necessarie su come utilizzarli correttamente.
SICUREZZA
SISTEMI DI SICUREZZA ATTIVA.....................68
SISTEMI DI AUSILIO ALLA GUIDA....................71
SISTEMI DI PROTEZIONE OCCUPANTI.................82
CINTURE DI SICUREZZA..........................82
SISTEMA SBA (Seat Belt Alert)......................83
PRETENSIONATORI.............................85
SISTEMI DI PROTEZIONE PER BAMBINI................87
SISTEMA DI PROTEZIONE SUPPLEMENTARE (SRS) - AIR BAG. . .99

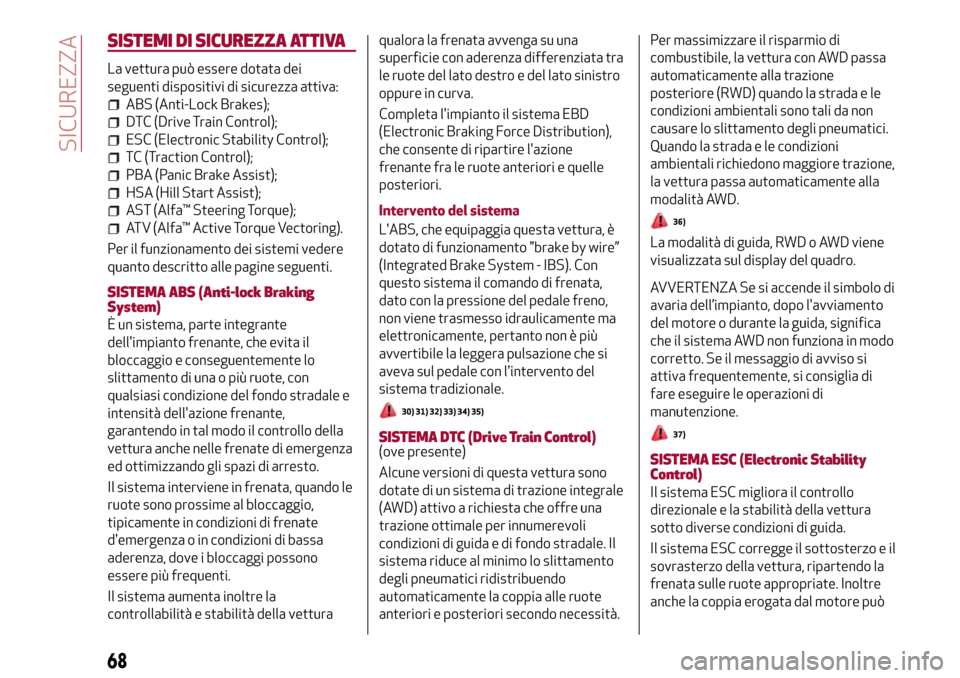

Page 70 of 204
SISTEMI DI SICUREZZA ATTIVA
La vettura può essere dotata dei
seguenti dispositivi di sicurezza attiva:
ABS (Anti-Lock Brakes);
DTC (Drive Train Control);
ESC (Electronic Stability Control);
TC (Traction Control);
PBA (Panic Brake Assist);
HSA (Hill Start Assist);
AST (Alfa™ Steering Torque);
ATV (Alfa™ Active Torque Vectoring).
Per il funzionamento dei sistemi vedere
quanto descritto alle pagine seguenti.
SISTEMA ABS (Anti-lock Braking
System)
È un sistema, parte integrante
dell'impianto frenante, che evita il
bloccaggio e conseguentemente lo
slittamento di una o più ruote, con
qualsiasi condizione del fondo stradale e
intensità dell'azione frenante,
garantendo in tal modo il controllo della
vettura anche nelle frenate di emergenza
ed ottimizzando gli spazi di arresto.
Il sistema interviene in frenata, quando le
ruote sono prossime al bloccaggio,
tipicamente in condizioni di frenate
d'emergenza o in condizioni di bassa
aderenza, dove i bloccaggi possono
essere più frequenti.
Il sistema aumenta inoltre la
controllabilità e stabilità della vetturaqualora la frenata avvenga su una
superficie con aderenza differenziata tra
le ruote del lato destro e del lato sinistro
oppure in curva.
Completa l'impianto il sistema EBD
(Electronic Braking Force Distribution),
che consente di ripartire l'azione
frenante fra le ruote anteriori e quelle
posteriori.
Intervento del sistema
L'ABS, che equipaggia questa vettura, è
dotato di funzionamento "brake by wire”
(Integrated Brake System - IBS). Con
questo sistema il comando di frenata,
dato con la pressione del pedale freno,
non viene trasmesso idraulicamente ma
elettronicamente, pertanto non è più
avvertibile la leggera pulsazione che si
aveva sul pedale con l'intervento del
sistema tradizionale.
30) 31) 32) 33) 34) 35)
SISTEMA DTC (Drive Train Control)(ove presente)
Alcune versioni di questa vettura sono
dotate di un sistema di trazione integrale
(AWD) attivo a richiesta che offre una
trazione ottimale per innumerevoli
condizioni di guida e di fondo stradale. Il
sistema riduce al minimo lo slittamento
degli pneumatici ridistribuendo
automaticamente la coppia alle ruote
anteriori e posteriori secondo necessità.Per massimizzare il risparmio di
combustibile, la vettura con AWD passa
automaticamente alla trazione
posteriore (RWD) quando la strada e le
condizioni ambientali sono tali da non
causare lo slittamento degli pneumatici.
Quando la strada e le condizioni
ambientali richiedono maggiore trazione,
la vettura passa automaticamente alla
modalità AWD.
36)
La modalità di guida, RWD o AWD viene
visualizzata sul display del quadro.
AVVERTENZA Se si accende il simbolo di
avaria dell’impianto, dopo l'avviamento
del motore o durante la guida, significa
che il sistema AWD non funziona in modo
corretto. Se il messaggio di avviso si
attiva frequentemente, si consiglia di
fare eseguire le operazioni di
manutenzione.
37)
SISTEMA ESC (Electronic Stability
Control)
Il sistema ESC migliora il controllo
direzionale e la stabilità della vettura
sotto diverse condizioni di guida.
Il sistema ESC corregge il sottosterzo e il
sovrasterzo della vettura, ripartendo la
frenata sulle ruote appropriate. Inoltre
anche la coppia erogata dal motore può
68
SICUREZZA
