Page 191 of 228

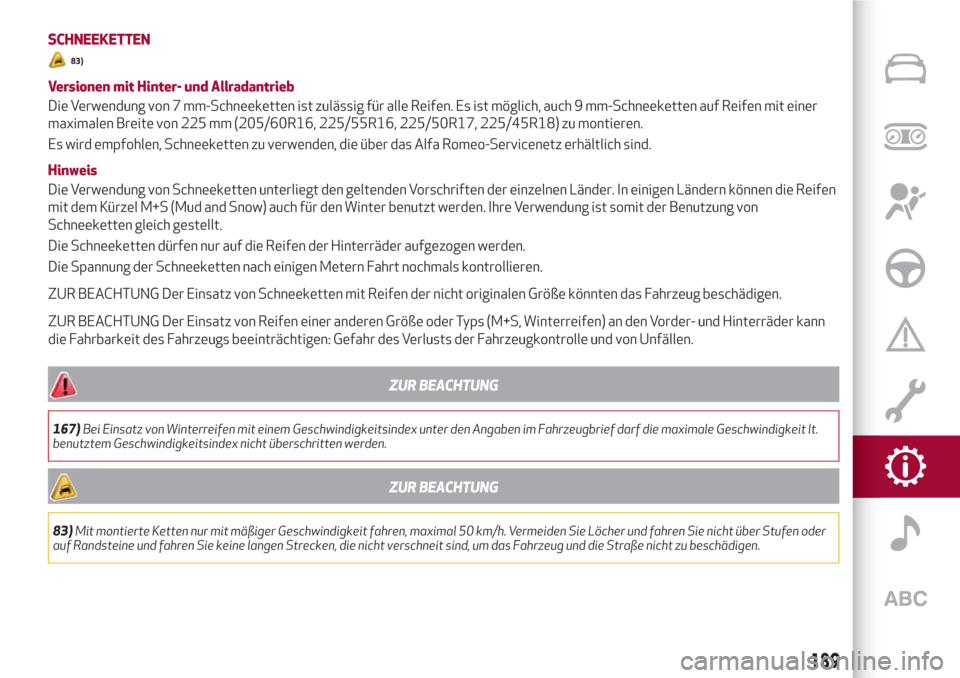

SCHNEEKETTEN
83)
Versionen mit Hinter- und Allradantrieb
Die Verwendung von 7 mm-Schneeketten ist zulässig für alle Reifen. Es ist möglich, auch 9 mm-Schneeketten auf Reifen mit einer
maximalen Breite von 225 mm (205/60R16, 225/55R16, 225/50R17, 225/45R18) zu montieren.
Es wird empfohlen, Schneeketten zu verwenden, die über das Alfa Romeo-Servicenetz erhältlich sind.
Hinweis
Die Verwendung von Schneeketten unterliegt den geltenden Vorschriften der einzelnen Länder. In einigen Ländern können die Reifen
mit dem Kürzel M+S (Mud and Snow) auch für den Winter benutzt werden. Ihre Verwendung ist somit der Benutzung von
Schneeketten gleich gestellt.
Die Schneeketten dürfen nur auf die Reifen der Hinterräder aufgezogen werden.
Die Spannung der Schneeketten nach einigen Metern Fahrt nochmals kontrollieren.
ZUR BEACHTUNG Der Einsatz von Schneeketten mit Reifen der nicht originalen Größe könnten das Fahrzeug beschädigen.
ZUR BEACHTUNG Der Einsatz von Reifen einer anderen Größe oder Typs (M+S, Winterreifen) an den Vorder- und Hinterräder kann
die Fahrbarkeit des Fahrzeugs beeinträchtigen: Gefahr des Verlusts der Fahrzeugkontrolle und von Unfällen.
ZUR BEACHTUNG
167)Bei Einsatz von Winterreifen mit einem Geschwindigkeitsindex unter den Angaben im Fahrzeugbrief darf die maximale Geschwindigkeit lt.
benutztem Geschwindigkeitsindex nicht überschritten werden.
ZUR BEACHTUNG
83)Mit montierte Ketten nur mit mäßiger Geschwindigkeit fahren, maximal 50 km/h. Vermeiden Sie Löcher und fahren Sie nicht über Stufen oder
auf Randsteine und fahren Sie keine langen Strecken, die nicht verschneit sind, um das Fahrzeug und die Straße nicht zu beschädigen.
189
Page 192 of 228

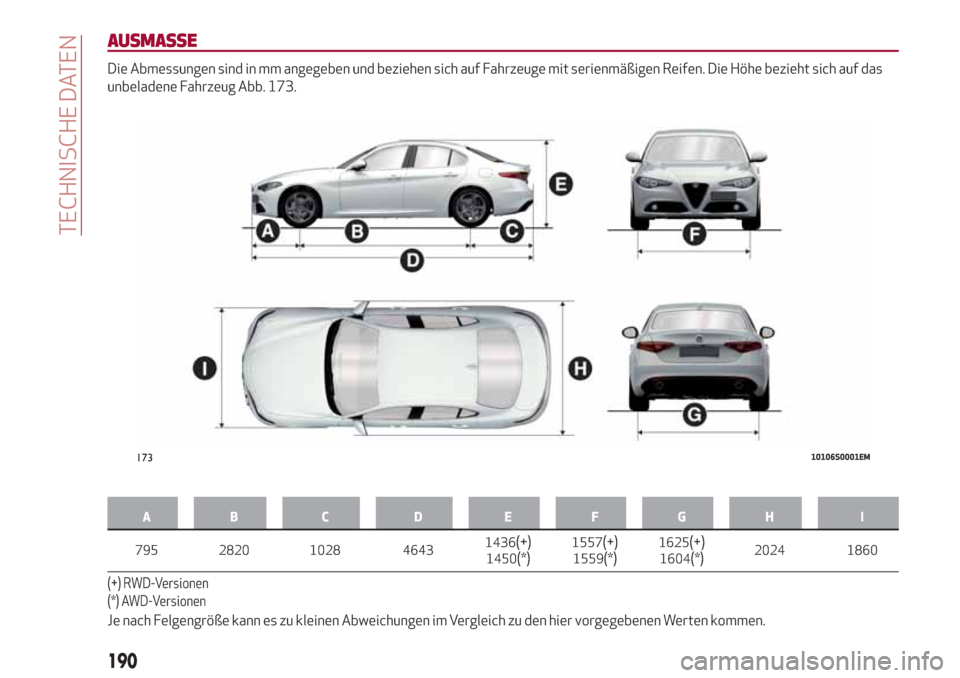

AUSMASSE
Die Abmessungen sind in mm angegeben und beziehen sich auf Fahrzeuge mit serienmäßigen Reifen. Die Höhe bezieht sich auf das
unbeladene Fahrzeug Abb. 173.
AB C D EFGH I
795 2820 1028 46431436(+)1450(*)1557(+)1559(*)1625(+)1604(*)2024 1860
(+) RWD-Versionen
(*) AWD-Versionen
Je nach Felgengröße kann es zu kleinen Abweichungen im Vergleich zu den hier vorgegebenen Werten kommen.
17310106S0001EM
190
TECHNISCHE DATEN
Page 193 of 228
GEWICHTSANGABEN
Gewichte (kg) Motor 2.0 T4 MAir Motor 2.2 JTD
AT(°°)RWDAT
(°°)280 PS
AW DMT(°)RWDMT(°) (+)RWDAT(°°)RWDAT
(°°)LOW CO2RWDAT
(°°)210 PS
AW D
180 PS
AW D
Leergewicht (mit allen Flüssigkeiten, zu 90 %
gefülltem Kraftstofftank und ohne Optionals)1429 1530 1374 1400 1445 1465 1535
Nutzlast einschließlich Fahrer
(*)576 575 566 540 575 555 575
Zulässiges Gesamtgewicht
(**)
- Vorderachse 920 1000 890 890 940 945 1015
- Hinterachse 1150 1160 1115 1115 1145 1150 1160
- Gesamt 2005 2105 1940 1940 2020 2020 2110
Anhängelasten
- Gebremster Anhänger 1600 1600 1600 1600 1600 1600 1600
- Ungebremster Anhänger 745 745 724 724 745 745 745
Max. zulässige Dachlast 50 50 50 50 50 50 50
Max. Last auf dem Kugelkopf (gebremster
Anhänger)64 64 64 64 64 64 64
(°°) Automatikgetriebe
(°) Schaltgetriebe
(+) Version für spezifische Märkte
(*) Sind Sonderausstattungen vorhanden (z.B. Anhängerkupplung usw.), dann kann das Leergewicht zunehmen, so dass bei gleichbleibendem
zulässigem Gesamtgewicht die Zuladung abnimmt.
(**) Ladung, die auf keinen Fall überschritten werden dürfen. Es unterliegt der Verantwortung des Benutzers, die Waren im Kofferraum und/oder der
Ladefläche unter Beachtung der zulässigen Höchstlasten abzulegen.
191
Page 194 of 228

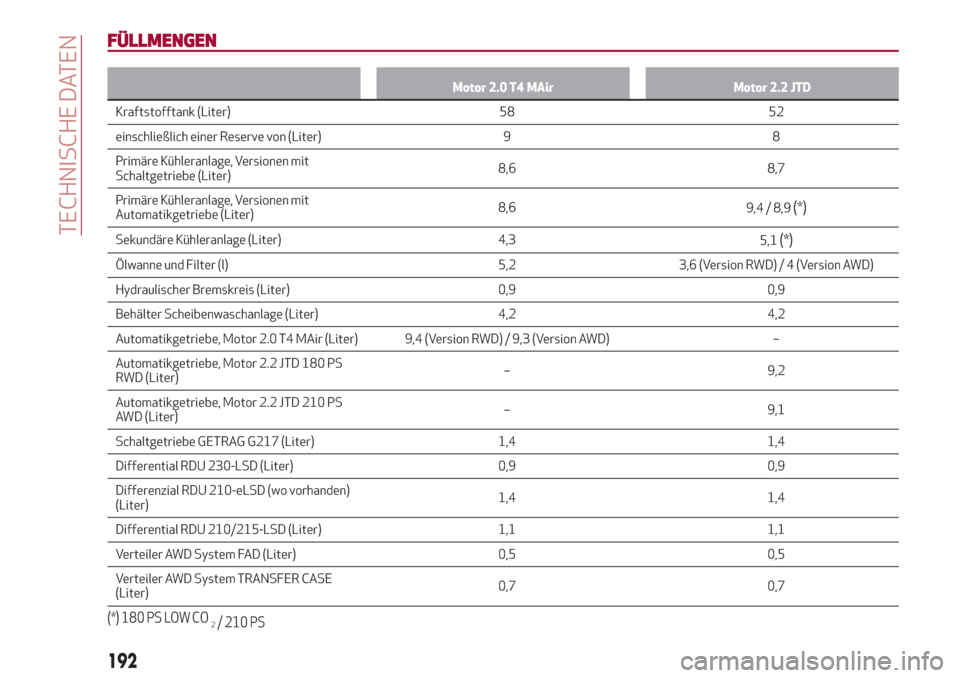

FÜLLMENGEN
Motor 2.0 T4 MAir Motor 2.2 JTD
Kraftstofftank (Liter) 58 52
einschließlich einer
Reserve von (Liter) 9 8
Primäre Kühleranlage, Versionen mit
Schaltgetriebe (Liter)8,6 8,7
Primäre Kühleranlage, Versionen mit
Automatikgetriebe (Liter)8,6
9,4 / 8,9
(*)
Sekundäre Kühleranlage (Liter) 4,3
5,1(*)
Ölwanne und Filter (l) 5,2 3,6 (Version RWD)/4(Version AWD)
Hydraulischer Bremskreis (Liter) 0,9 0,9
Behälter Scheibenwaschanlage (Liter) 4,2 4,2
Automatikgetriebe, Motor 2.0 T4 MAir (Liter) 9,4 (Version RWD) / 9,3 (Version AWD) –
Automatikgetriebe, Motor 2.2 JTD 180 PS
RWD (Liter)– 9,2
Automatikgetriebe, Motor 2.2 JTD 210 PS
AWD (Liter)– 9,1
Schaltgetriebe GETRAG G217 (Liter) 1,4 1,4
Differential RDU 230-LSD (Liter) 0,9 0,9
Differenzial RDU 210-eLSD (wo vorhanden)
(Liter)1,4 1,4
Differential RDU 210/215-LSD (Liter) 1,1 1,1
Verteiler AWD System FAD (Liter) 0,5 0,5
Verteiler AWD System TRANSFER CASE
(Liter)0,7 0,7
(*) 180 PS LOW CO2/ 210 PS
192
TECHNISCHE DATEN
Page 195 of 228
FLÜSSIGKEITEN UND SCHMIERMITTEL
Das Motoröl der Fahrzeuge wurde sorgfältig entwickelt und getestet, um die im Plan für die programmierte Wartung vorgesehenen
Anforderungen zu erfüllen. Ein konstanter Einsatz der richtigen Schmiermittel gewährleistet optimale Verbrauchs- und
Emissionswerte. Die Qualität des Schmiermittels ist für den Betrieb und die Lebensdauer des Motors maßgebend.
84)
EIGENSCHAFTEN DER PRODUKTE
MOTORSCHMIERUNG
Benutzung Eigenschaften SpezifikationOriginal-Flüssigkeiten
und -SchmiermittelWechselintervall
Motor 2.0 T4 MAirSAE
0W-30
ACEA C29.55535 - GS1SELENIA DIGITEK P.E.
ContractualTechnical
Reference N° F020.B12Nach dem Plan für die
programmierten Wartung
Motor 2.2 JTD 210 PSSAE 0W-30
ACEA C29.55535 - DS1SELENIA W.R. FORWARD
0W-30
ContractualTechnical
Reference N° F842.F13Nach dem Plan für die
programmierten Wartung
Motoren 2.2 JTD
136/150/180 PSSAE 0W-20
ACEA C29.55535-DSXSELENIA W.R. FORWARD
0W-20
Contractual Technical
Reference N°F013.K15Nach dem Plan für die
programmierten Wartung
Sollten die der Spezifikation entsprechenden Produkte nicht verfügbar sein, sind für das Nachfüllen auch Schmierstoffe zulässig,
deren Mindestwerte sich den genannten Eigenschaften nähern. In diesem Fall sind die optimalen Motorleistungen nicht garantiert.
193
Page 196 of 228
Einsatz Eigenschaften SpezifikationOriginal-Flüssigkeiten
und -SchmiermittelApps
Schmiermittel und
Fette
für die
KraftübertragungSynthetisches
Schmiermittel ATF9.55550-AV5TUTELA TRANSMISSION
AS 8
Contractual Technical
Reference N°F139.I11Automatikgetriebe
Synthetisches
Schmiermittel SAE 70W
API GL-49.55550-MZ7TUTELA TRANSMISSION
GEARSYNTH LV
Contractual Technical
Reference N°F055.N15Schaltgetriebe
GETRAG G217 / Motor
2.2 JTD
Synthetisches
Schmiermittel SAE
75W-859.55550-DA9TUTELA TRANSMISSION
LS AXLE FLUID
Contractual Technical
Reference N°F059.N15Differential
RDU 230-LSD RDU
210-eLSD RDU 210/215
-LSD / Motor 2.2 JTD
Synthetisches
Schmiermittel SAE
75W-80 APL GL-59.55550-DA10TUTELA TRANSMISSION
HYPOIDE GEAR OIL
Contractual Technical
Reference N° F060.N15Verteiler AWD System
FA D
Synthetisches
Schmiermittel SAE 75W9.55550-DA11TUTELA TRANSMISSION
TRANSFER CASE
Contractual Technical
Reference N°F061.N15Verteiler AWD System
TRANSFER CASE
Schmiermittel und
Fette für die
KraftübertragungSpezielles Fett für
Gleichlaufgelenke mit
niedrigem
Reibkoeffizienten NLGI
0-1.9.55580-GRAS IITUTELA STAR 700
Contractual Technical
Reference N°F701.C07Gleichlaufgelenke,
Differenzialseite
Fett auf
Molybdändisulfidbasis
für hohe Temperaturen
NLGI 1-29.55580-GRAS IITUTELA ALL STAR
Contractual Technical
Reference N°F702.G07Radseitige
Gleichlaufgelenke
194
TECHNISCHE DATEN
Page 197 of 228
Einsatz Eigenschaften SpezifikationOriginal-Flüssigkeiten
und -SchmiermittelApps
Bremsflüssigkeit DOT 4 9.55597TUTELA BRAKEFLUID
EXTREME HT
Contractual Technical
Reference N°F001.N15Hydraulische Bremsen
und Steuerungen der
Kupplung
Frostschutzmittel für
KühlerCUNA NC 956-16
ASTMD33069.55523PARAFLU UP
Contractual Technical
Reference N°F101.M01Prozentanteil 50%. Darf
nicht mit Produkten
anderer Formulierung
gemischt werden.
(*)
Frontscheibenwaschflüssigkeit CUNA NC 956-11 9.55522PETRONAS DURANCE
SC 35
Contractual Technical
Reference N° F001.D16Zum unverdünnten oder
verdünnten Einsatz in
Scheibenwaschanlagen
DieselzusatzDieselkraftstoffzusatz
mit Frostschutzwirkung
für DieselmotorenTUTELA DIESEL ART
Contractual Technical
Reference N°F601.L06Wird dem Dieselöl
beigemischt (25 cm3 pro
10 Liter)
HVACR1234yf oder R134yf (je
nach Markt)
(*) Für besonders anspruchsvolle Klimabedingungen wird eine Mischung aus 60 % PARAFLU UP und 40 % entmineralisiertem Wasser empfohlen.
ZUR BEACHTUNG
84)Die Verwendung von Produkten mit von den oben genannten abweichenden Eigenschaften könnte Motorschäden verursachen, die nicht durch
die Garantie abgedeckt sind.
195
Page 198 of 228
FAHRLEISTUNGEN
Nach der Einfahrzeit des Fahrzeugs erreichbare Fahrleistungen.
Versionen Höchstgeschwindigkeit km/h Beschleunigung 0-100 km/h (sec)
Motor 2.0 T4 MAir 200 PS RWDAutomatikgetriebe 235 6,7
Motor
2.0 T4 MAir 280 PS RWDAutomatikgetriebe 240 5,7
Motor 2.0 T4 MAir 280 PS AWDAutomatikgetriebe 240 5,2
Motor 2.2 JTD 136 PS RWDSchaltgetriebe 210 9,7
Motor 2.2 JTD 136 PS RWDSchaltgetriebe
(*)210 9,7
Motor 2.2 JTD 150 PS RWDSchaltgetriebe 220 8,4
Motor 2.2 JTD 150 PS RWDSchaltgetriebe
(*)220 8,4
Motor 2.2 JTD 180 PS RWDSchaltgetriebe 230 7,2
Motor 2.2 JTD 180 PS RWDSchaltgetriebe
(*)230 7,2
Motor 2.2 JTD 136 PS RWDAutomatikgetriebe 210 9,5
Motor 2.2 JTD 136 PS RWDAutomatikgetriebe
(*)210 9,5
Motor 2.2 JTD 150 PS RWDAutomatikgetriebe 220 8,1
Motor 2.2 JTD 150 PS RWDAutomatikgetriebe
(*)220 8,1
Motor 2.2 JTD 180 PS RWDAutomatikgetriebe 230 7,1
Motor 2.2 JTD 180 PS RWDAutomatikgetriebe
(*)230 7,1
Motor 2.2 JTD 180 PS RWDAutomatikgetriebe LOW
CO
2230 7,2
Motor 2.2 JTD 180 PS AWDAutomatikgetriebe 230 6,9
Motor 2.2 JTD 210 PS AWDAutomatikgetriebe 235 6,8
(*) Version für spezifische Märkte.
196
TECHNISCHE DATEN
Page 199 of 228
KRAFTSTOFFVERBRAUCH
KRAFTSTOFFVERBRAUCH
Die in der nachstehenden Tabelle aufgeführten Kraftstoffverbrauchswerte wurden aufgrund der von den Europäischen Richtlinien
vorgeschriebenen Zulassungstests ermittelt.
ZUR BEACHTUNG Straßenzustand, Verkehrslage, Wetterbedingungen, Fahrstil, allgemeiner Zustand des Fahrzeugs,
Ausstattungsgrad/Zubehör/Sonderausstattungen, Gebrauch der Klimaanlage, Fahrzeugbeladung, Gepäckträger auf dem Dach und
die Aerodynamik beeinträchtigende sowie den Luftwiderstand erhöhende Bedingungen können zu anderen Verbrauchswerten als
den unter den aufgeführten Bedingungen ermittelten Werten führen.
ZUR BEACHTUNG Erst nach den ersten 3.000 km Fahrkilometern wird ein regelmäßiger Verbrauch des Kraftstoffs erreicht.
VERBRAUCH NACH GELTENDER EUROPÄISCHER RICHTLINIE (Liter/100 km)
Versionen Stadtverkehr Außerorts Kombiniert
Motor 2.0 T4 MAir 200 PS RWDAutomatikgetriebe 8,4 4,6 6,0
Motor
2.0 T4 MAir 280 PS RWDAutomatikgetriebe 8,2 4,9 6,1
Motor 2.0 T4 MAir 280 PS AWDAutomatikgetriebe 8,9 4,9 6,4
Motor 2.2 JTD 136 PS RWDSchaltgetriebe 5,3 3,5 4,2
Motor 2.2 JTD 136 PS RWDSchaltgetriebe
(*)5,1 3,3 4,0
Motor 2.2 JTD 150 PS RWDSchaltgetriebe 5,3 3,5 4,2
Motor 2.2 JTD 150 PS RWDSchaltgetriebe
(*)5,1 3,3 4,0
Motor 2.2 JTD 180 PS RWDSchaltgetriebe 5,3 3,5 4,2
Motor 2.2 JTD 180 PS RWDSchaltgetriebe
(*)5,1 3,3 4,0
Motor 2.2 JTD 136 PS RWDAutomatikgetriebe 5,3 3,5 4,2
Motor 2.2 JTD 136 PS RWDAutomatikgetriebe
(*)5,1 3,3 4,0
(*) Version für spezifische Märkte.
197
Page 200 of 228
Versionen Stadtverkehr Außerorts Kombiniert
Motor 2.2 JTD 150 PS RWDAutomatikgetriebe 5,3 3,5 4,2
Motor
2.2 JTD 150 PS RWDAutomatikgetriebe
(*)5,1 3,3 4,0
Motor 2.2 JTD 180 PS RWDAutomatikgetriebe 5,3 3,5 4,2
Motor 2.2 JTD 180 PS RWDAutomatikgetriebe
(*)5,1 3,4 4,0
Motor 2.2 JTD 180 PS RWDAutomatikgetriebe LOW CO
24,8 3,2 3,8
Motor 2.2 JTD 180 PS AWDAutomatikgetriebe 5,8 4,0 4,7
Motor 2.2 JTD 210 PS AWDAutomatikgetriebe 5,8 4,0 4,7
(*) Version für spezifische Märkte.
198
