Alfa Romeo Giulia 2017 Betriebsanleitung (in German)
Manufacturer: ALFA ROMEO, Model Year: 2017, Model line: Giulia, Model: Alfa Romeo Giulia 2017Pages: 228, PDF-Größe: 3.88 MB
Page 201 of 228
CO2-EMISSIONEN
Der Wert der CO2-Emissionen in der nachstehenden Tabelle beziehen sich auf den kombinierten Fahrbetrieb.
VersionenCO-EMISSIONEN2NACH DER GELTENDEN EUROPÄISCHEN RICHTLINIE (g/km)
Motor 2.0 T4 MAir 200 PS RWDAutomatikgetriebe 138
Motor
2.0 T4 MAir 280 PS RWDAutomatikgetriebe 141
Motor 2.0 T4 MAir 280 PS AWDAutomatikgetriebe 148
Motor 2.2 JTD 136 PS RWDSchaltgetriebe 109
Motor 2.2 JTD 136 PS RWDSchaltgetriebe
(*)105
Motor 2.2 JTD 150 PS RWDSchaltgetriebe 109
Motor 2.2 JTD 150 PS RWDSchaltgetriebe
(*)105
Motor 2.2 JTD 180 PS RWDSchaltgetriebe 109
Motor 2.2 JTD 180 PS RWDSchaltgetriebe
(*)105
Motor 2.2 JTD 136 PS RWDAutomatikgetriebe 109
Motor 2.2 JTD 136 PS RWDAutomatikgetriebe
(*)105
Motor 2.2 JTD 150 PS RWDAutomatikgetriebe 109
Motor 2.2 JTD 150 PS RWDAutomatikgetriebe
(*)105
Motor 2.2 JTD 180 PS RWDAutomatikgetriebe 109
Motor 2.2 JTD 180 PS RWDAutomatikgetriebe
(*)105
Motor 2.2 JTD 180 PS RWDAutomatikgetriebe LOW CO
299
Motor 2.2 JTD 180 PS AWDAutomatikgetriebe 122
Motor 2.2 JTD 210 PS AWDAutomatikgetriebe 122
(*) Version für spezifische Märkte.
199
Page 202 of 228
VORSCHRIFTEN FÜR DIE VERSCHROTTUNG DES FAHRZEUGS
(Für Märkte, wo vorgesehen)
Seit Jahren entwickelt Alfa Romeo S.p.A. durch die ständige Verbesserung der Herstellungsprozesse und der Entwicklung von immer
umweltfreundlicheren Materialien eine globale Verantwortung für den Umweltschutz. In Entsprechung der
Umweltschutzbestimmungen und in Erfüllung der aus der Europäischen Richtlinie 2000/53/EG für Altfahrzeuge hervorgehenden
Pflichten bieten Alfa Romeo S.p.A. seinen Kunden die Möglichkeit, ihr Fahrzeug ohne zusätzliche Kosten bei Lebensende abzuliefern.
Die Europäische Richtlinie sieht vor, dass das Altfahrzeug zurückgegeben wird, ohne dass dem letzten Halter oder Besitzer Kosten
entstehen, da der Marktwert des Fahrzeugs gleich Null oder negativ ist.
Um Ihr Fahrzeug bei Lebensende abzugeben, ohne dass zusätzliche Kosten entstehen, wenden Sie sich an unsere Vertriebshändler
oder an eine der von Alfa Romeo S.p.A. zugelassenen Sammel- und Entsorgungsstellen. Diese Stellen wurden sorgfältig gewählt, um
einen Service mit angemessenem Qualitätsstandard für die Sammlung, die Behandlung und das Recycling der entsorgten Fahrzeuge
unter Beachtung der Umwelt zu garantieren.
Weitere Informationen über die Sammel- und Verschrottungsstellen erhalten Sie beim Netz der Vertragshändler der Alfa Romeo
S.p.A unter der im Garantieheft angegebenen Telefonnummer oder auf den Internetseite der Alfa Romeo S.p.A..
200
TECHNISCHE DATEN
Page 203 of 228
In diesem Kapitel werden die wichtigsten Funktionen der Systeme
Connect 6.5” / Connect NAV 6.5” / Connect 3D NAV 8.8”
beschrieben, mit denen das Fahrzeug ausgestattet sein könnte.
MULTIMEDIA
STRASSENSICHERHEIT.........................202
EMPFANGSBEDINGUNGEN.......................202
PFLEGE UND WARTUNG.........................202
DIEBSTAHLSICHERUNG.........................203
HINWEIS...................................203
BEDIENELEMENTE............................204
LENKRADBEDIENTASTEN........................207
EINFÜHRUNG................................209
BETRIEBSART RADIO . ..........................209
MEDIA-MODUS..............................210
Bluetooth®-UNTERSTÜTZUNG.....................210
USB-/iPOD-/AUX-QUELLE . . .....................211
TELEFONMODUS.............................211
NAVIGATIONSMODUS..........................212
EINSTELLUNGEN.............................213
APPLIKATIONEN..............................216
SPRACHBEFEHLE.............................216
Page 204 of 228
STRASSENSICHERHEIT
168) 169)
Sich zuerst mit den verschiedenen
Funktionen vertraut machen, bevor eine
Reise angetreten wird.
Ebenfalls die Anweisungen und die
Nutzungsanleitung des Systems genau
durchlesen.
EMPFANGSBEDINGUNGEN
(wo vorhanden)
Die Empfangsbedingungen verändern
sich während der Fahrt ständig. Der
Empfang kann in Gebirgen, in der Nähe
von Gebäuden oder Brücken
insbesondere dann gestört sein, wenn die
Senderstation weit entfernt ist.
ZUR BEACHTUNG Während des
Empfangs von Verkehrsinformationen
kann es zu einer Lautstärkenveränderung
im Vergleich zur normalen
Wiedergabelautstärke kommen.
PFLEGE UND WARTUNG
85) 86)
Beachten Sie nachstehende
Vorsichtsmaßnahmen, um die volle
Funktionstüchtigkeit des Systems
garantieren zu können:
Stoßen Sie nicht mit spitzen oder
harten Gegenständen, die die Oberfläche
beschädigen können, gegen das Display.
Bei der Reinigung einen weichen und
antistatischen Lappen benutzen und
keinen Druck ausüben.
Keinen Alkohol, kein Benzin oder
daraus abgeleitete Produkte zum
Reinigen der Scheibe des Displays
verwenden.
Vorsicht, dass keine Flüssigkeiten in
das System eindringen: Sie könnten es
auf irreparable Weise beschädigen.
202
MULTIMEDIA
Page 205 of 228
DIEBSTAHLSICHERUNG
Das System ist mit einer
Diebstahlsicherung ausgestattet, die sich
auf einen Informationsaustausch mit
dem elektronischen Steuergerät (Body
Computer) im Fahrzeug stützt.
Dies garantiert maximale Sicherheit und
verhindert bei Diebstahl die Nutzung des
Systems in anderen Fahrzeugen. Wenden
Sie sich im Notfall und bei Unklarheiten
bitte an den Alfa-Romeo-Servicenetz.
HINWEIS
Den Blick nur auf den Bildschirm werfen,
wenn dies unbedingt erforderlich ist und
in aller Sicherheit erfolgen kann. Sollte es
erforderlich sein, den Bildschirm länger
anschauen zu müssen, lieber an einer
sicheren Stelle anhalten und sich nicht
vom Verkehr ablenken lassen.
Im Falle eines Defekts, die Benutzung des
Systems sofort unterbrechen.
Andernfalls könnte das Systems Schäden
erleiden. Sich in diesem Fall bitte sofort
an das Alfa Romeo-Servicenetz wenden,
um die Störung beseitigen zu lassen.ZUR BEACHTUNG
168)Die Sicherheitsvorschriften sind
strengstens zu beachten: Andernfalls kann
es zu schweren Verletzungen von Personen
oder Sachschäden am System zu kommen.
169)Eine zu hohe Lautstärke kann eine
Gefahr darstellen. Stellen Sie die Lautstärke
immer so ein, dass Sie noch in der Lage sind,
die Umgebungsgeräusche zu vernehmen
(z.B. Hupe, Krankenwagen, Polizeifahrzeuge
usw.).
ZUR BEACHTUNG
85)Reinigen Sie die Frontblende und das
Display nur mit einem weichen, trockenen
und sauberen antistatischen Tuch.
Reinigungs- und Politurmittel könnten die
Oberfläche beschädigen. Benutzen Sie
keinen Alkohol oder ähnliche Produkte, um
die Blende oder das Display zu reinigen.
86)Das Display nicht als Unterlage für
Saugnapfbefestigungen (von
Navigationsgeräten oder Smartphones)
benutzen.
203
Page 206 of 228
BEDIENELEMENTE
BEDIENELEMENTE AUF DER MITTELKONSOLE
Zusammenfassende Tabelle der Bedienelemente auf der Mittelkonsole
EIN-AUS-Schalter und Lautstärke (1)
Aktion Funktion
LANGER DRUCK Ein- und Ausschalten des Connect Systems.
DREHENnachrechts,
um die Lautstärke zu erhöhen, nach links, um sie zu
verringern.
KURZER DRUCKSchaltet das System ein, wenn es abgeschaltet ist.
Im Radio-Modus: schaltet die Funktion Stummschaltung ein oder aus.
Im Media-Modus: schaltet Play/Pause ein.
SEITLICHE VERSCHIEBUNGIm Radio-Modus: nach rechts, Auswahl des folgenden Senders, nach
links, Auswahl des vorangehenden Senders.
Im Media-Modus: nach rechts, Auswahl des folgenden Titels, nach links,
Auswahl des vorangehenden Titels.
17411036S0015EM
204
MULTIMEDIA
Page 207 of 228
Taste OPTION (2)
Durch Drücken der Taste "OPTIONEN" in den Betriebsarten ("RADIO", "MEDIA", "TELEFON", "NAVIGATION") wird die Seite
"Einstellungen" der betreffenden Betriebsart eingeblendet; durch erneuten Druck kehrt man zur zuvor angewählten Modus zurück.
Rotary Pad (3)
Aktion Funktion
DREHENInnerhalb desMenüs: Durchblättern der Menü-Optionen.
Im Navigationsmodus (wo vorhanden): Zoom-Funktion bei den Karten.
DRÜCKEN Innerhalb des Menüs: Bestätigung der Auswahl.
KURZES SCHIEBEN NACH RECHTSInnerhalb des Menüs: Aufrufen des Untermenüs der ausgewählten
Funktion.
Im Navigationsmodus (wo vorhanden), in der Funktion auf der Karte
anzeigen: um sich auf der Karte nach rechts zu bewegen.
KURZES SCHIEBEN NACH LINKSIm Inneren des Menüs: Rückkehr zum vorangehenden Menü, Funktion
Esc.
Im Navigationsmodus (wo vorhanden), in der Funktion auf der Karte
anzeigen: um sich auf der Karte nach links zu bewegen.
KURZES SCHIEBEN NACH OBENIm Menü: Öffnen des Menüs Multitasking und Verlassen der Wählleiste.
Im Navigationsmodus (wo vorhanden), in der Funktion auf der Karte
anzeigen: um sich auf der Karte nach oben zu bewegen.
KURZES SCHIEBEN NACH UNTENAktiviert die Sendervoreinstellung.
In den Menüs: Öffnen der Wählleiste und verlassen des Menüs
Multitasking.
Im Navigationsmodus (wo vorhanden), in der Funktion auf der Karte
anzeigen: um sich auf der Karte nach unten zu bewegen.
205
Page 208 of 228

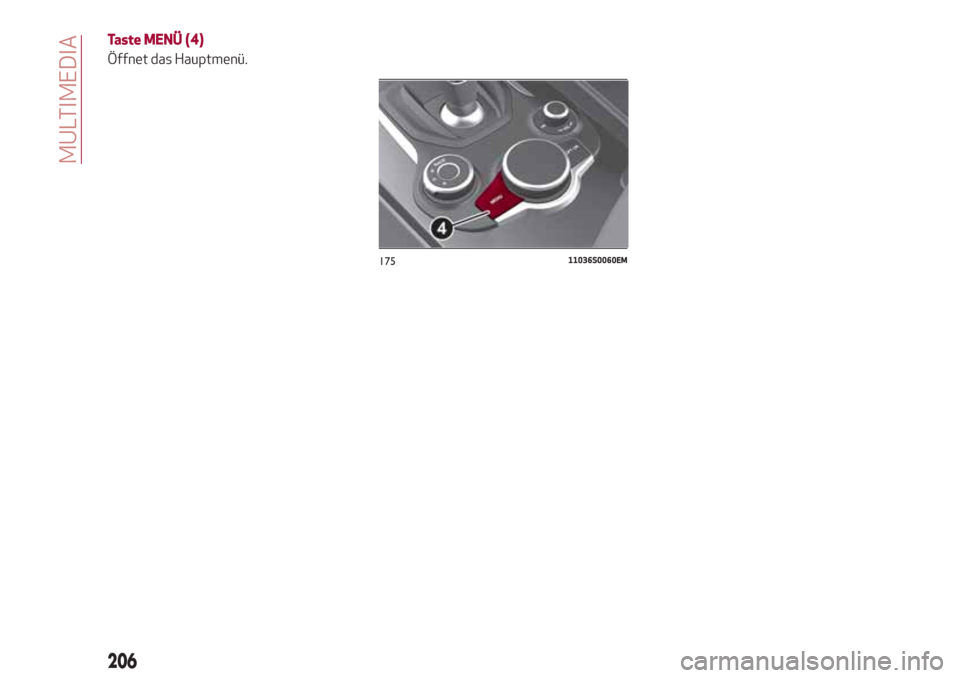

Taste MENÜ (4)
Öffnet das Hauptmenü.
17511036S0060EM
206
MULTIMEDIA
Page 209 of 228
LENKRADBEDIENTASTEN
BESCHREIBUNG
Am Lenkrad befinden sich die Bedienelemente für die wichtigsten Funktionen des Systems, welche deren Steuerung erleichtern.
Die Aktivierung der gewählten Funktion ist in einigen Fällen von der Dauer des Tastendrucks (lang oder kurz) abhängig; siehe Tabelle
auf der nachfolgenden Seite.
ZUSAMMENFASSENDE TABELLE DER LENKRADBEDIENUNGEN
TA ST E(1)
Aktion Funktion
KURZER DRUCKIm Radio-Modus:Wahl des nächsten Senders.
Im Media-Modus: Wahl des nächsten Titels.
LANGER DRUCKIm Radio-Modus: Scannen der höheren Frequenzen bis zum Loslassen.
Im Media-Modus: Schnellvorschub der Spur.
17611046S0001EM
207
Page 210 of 228
TA ST E(2)
Aktion Funktion
KURZER DRUCKIm Radio-Modus:Wahl des vorangehenden Senders.
Im Media-Modus: Wahl des vorangehenden Titels.
LANGER DRUCKIm Radio-Modus: Scannen der niedrigeren Frequenzen bis zum
Loslassen.
Im Media-Modus: Schneller Rücklauf.
Taste Sprachbefehle (3)
Aktion Funktion
KURZER DRUCK Aktivierung der Sprachbefehle
LANGER DRUCK Sofortiger
Abschluss der Sprachsitzung.
Taste Telefon (4)
Antwort / Anruf beenden oder Auflistung der letzten Anrufe.
Taste Lautstärke (5)
Aktion Funktion
DREHUNGNach oben:Erhöhung der Lautstärke.
Nach unten: Verringerung der Lautstärke.
KURZER DRUCKIm Radio-Modus: schaltet die Funktion Stummschaltung ein oder aus.
Im Media-Modus: schaltet Play/Pause ein.
Im Telefon-Modus: schaltet die Funktion Stummschaltung Mikrofon ein
oder aus.
208
MULTIMEDIA
