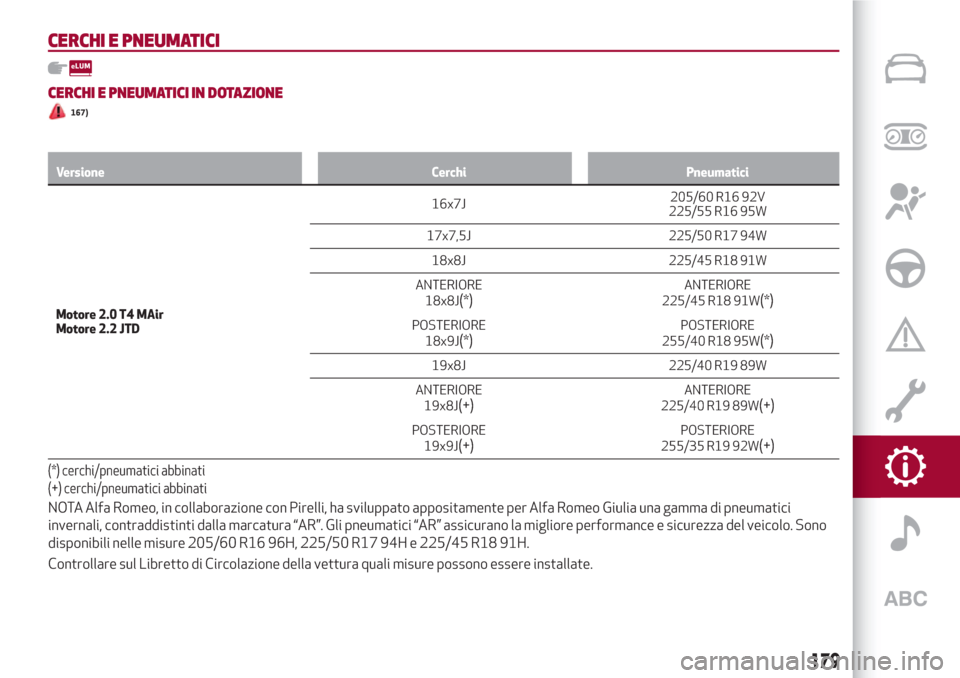

CERCHI E PNEUMATICI
CERCHI E PNEUMATICI IN DOTAZIONE
167)
Versione Cerchi Pneumatici
Motore 2.0 T4 MAir
Motore 2.2JTD16x7J205/60 R16 92V
225/55 R16 95W
17x7,5J 225/50 R17 94W
18x8J 225/45 R18 91W
ANTERIORE
18x8J(*)ANTERIORE
225/45 R18 91W(*)
POSTERIORE
18x9J(*)POSTERIORE
255/40 R18 95W(*)
19x8J 225/40 R19 89W
ANTERIORE
19x8J
(+)ANTERIORE
225/40 R19 89W(+)
POSTERIORE
19x9J(+)POSTERIORE
255/35 R19 92W(+)
(*) cerchi/pneumatici abbinati
(+) cerchi/pneumatici abbinati
NOTA Alfa Romeo, in collaborazione con Pirelli, ha sviluppato appositamente per Alfa Romeo Giulia una gamma di pneumatici
invernali, contraddistinti dalla marcatura “AR”. Gli pneumatici “AR” assicurano la migliore performance e sicurezza del veicolo. Sono
disponibili nelle misure 205/60 R16 96H, 225/50 R17 94H e 225/45 R18 91H.
Controllare sul Libretto di Circolazione della vettura quali misure possono essere installate.
179

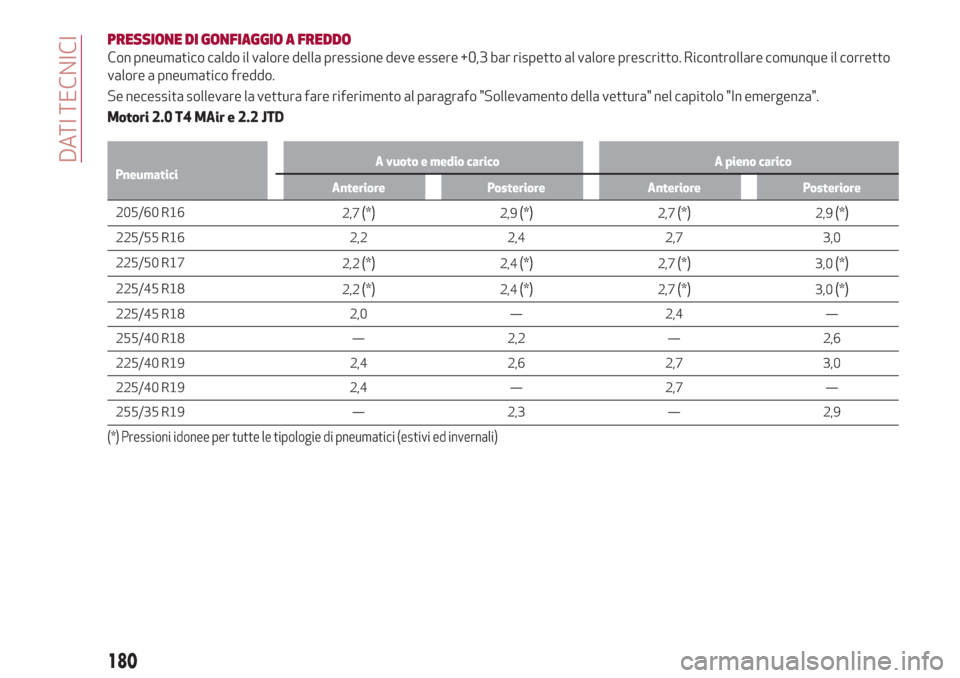

PRESSIONE DI GONFIAGGIO A FREDDO
Con pneumatico caldo il valore della pressione deve essere +0,3 bar rispetto al valore prescritto. Ricontrollare comunque il corretto
valore a pneumatico freddo.
Se necessita sollevare la vettura fare riferimento al paragrafo "Sollevamento della vettura" nel capitolo "In emergenza".
Motori 2.0 T4 MAir e 2.2 JTD
PneumaticiA vuoto e medio carico A pieno carico
Anteriore Posteriore Anteriore Posteriore
205/60 R16
2,7(*)2,9(*)2,7(*)2,9(*)
225/55 R16 2,2 2,4 2,7 3,0
225/50 R17
2,2
(*)2,4(*)2,7(*)3,0(*)
225/45 R18
2,2(*)2,4(*)2,7(*)3,0(*)
225/45 R18 2,0 — 2,4 —
255/40 R18 — 2,2 — 2,6
225/40 R19 2,4 2,6 2,7 3,0
225/40 R19 2,4 — 2,7 —
255/35 R19 — 2,3 — 2,9
(*) Pressioni idonee per tutte le tipologie di pneumatici (estivi ed invernali)
180
DATI TECNICI

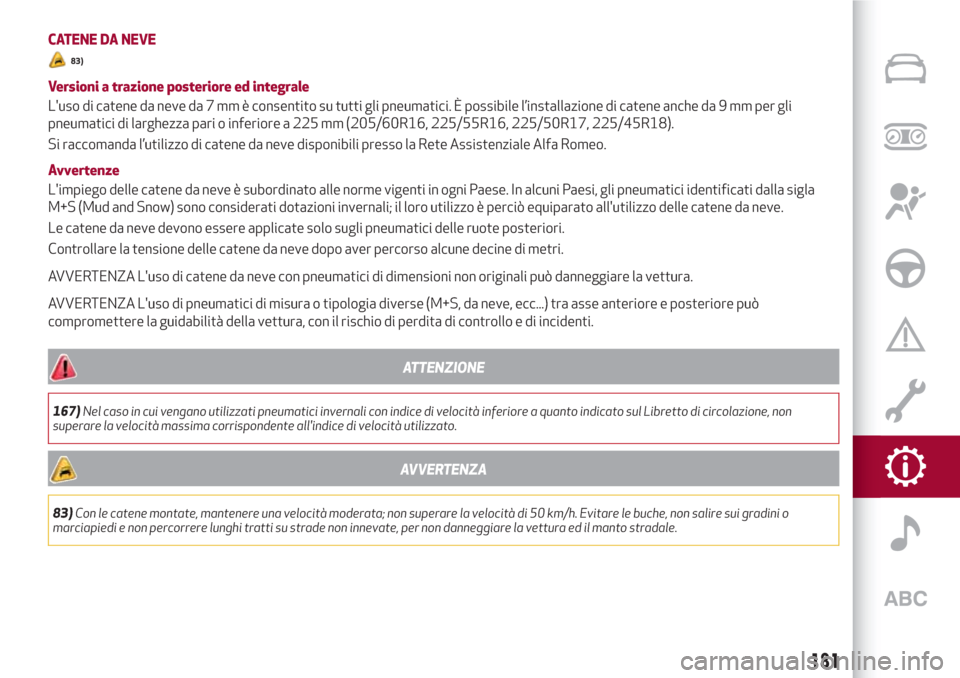

CATENE DA NEVE
83)
Versioni a trazione posteriore ed integrale
L'uso di catene da neve da 7 mm è consentito su tutti gli pneumatici. È possibile l’installazione di catene anche da 9 mm per gli
pneumatici di larghezza pari o inferiore a 225 mm (205/60R16, 225/55R16, 225/50R17, 225/45R18).
Si raccomanda l’utilizzo di catene da neve disponibili presso la Rete Assistenziale Alfa Romeo.
Avvertenze
L'impiego delle catene da neve è subordinato alle norme vigenti in ogni Paese. In alcuni Paesi, gli pneumatici identificati dalla sigla
M+S (Mud and Snow) sono considerati dotazioni invernali; il loro utilizzo è perciò equiparato all'utilizzo delle catene da neve.
Le catene da neve devono essere applicate solo sugli pneumatici delle ruote posteriori.
Controllare la tensione delle catene da neve dopo aver percorso alcune decine di metri.
AVVERTENZA L'uso di catene da neve con pneumatici di dimensioni non originali può danneggiare la vettura.
AVVERTENZA L'uso di pneumatici di misura o tipologia diverse (M+S, da neve, ecc...) tra asse anteriore e posteriore può
compromettere la guidabilità della vettura, con il rischio di perdita di controllo e di incidenti.
ATTENZIONE
167)Nel caso in cui vengano utilizzati pneumatici invernali con indice di velocità inferiore a quanto indicato sul Libretto di circolazione, non
superare la velocità massima corrispondente all'indice di velocità utilizzato.
AVVERTENZA
83)Con le catene montate, mantenere una velocità moderata; non superare la velocità di 50 km/h. Evitare le buche, non salire sui gradini o
marciapiedi e non percorrere lunghi tratti su strade non innevate, per non danneggiare la vettura ed il manto stradale.
181

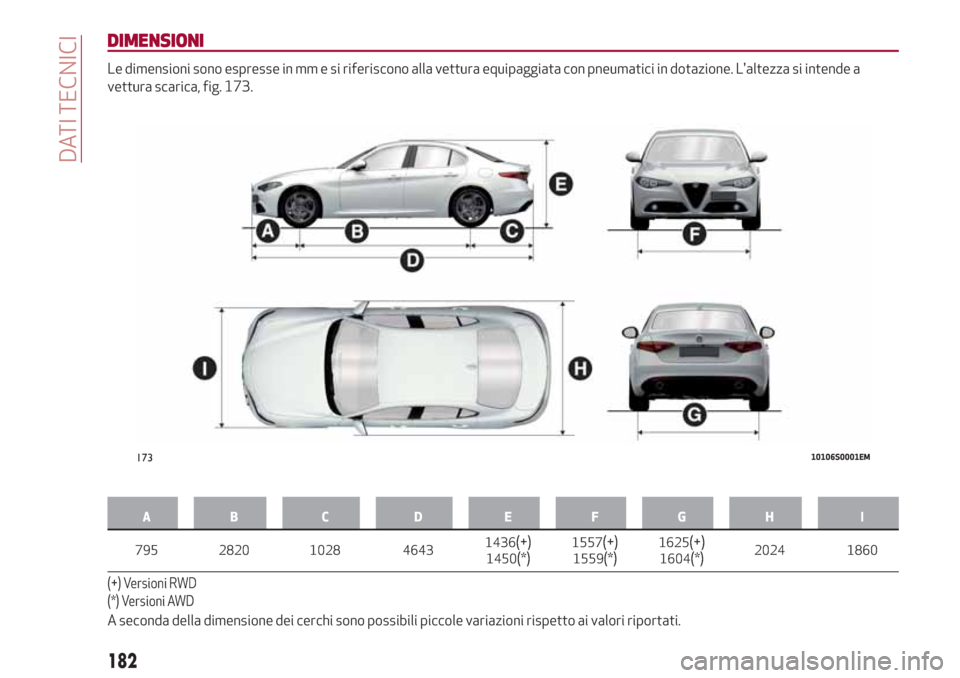

DIMENSIONI
Le dimensioni sono espresse in mm e si riferiscono alla vettura equipaggiata con pneumatici in dotazione. L'altezza si intende a
vettura scarica, fig. 173.
AB C D EFGH I
795 2820 1028 46431436(+)1450(*)1557(+)1559(*)1625(+)1604(*)2024 1860
(+) Versioni RWD
(*) Versioni AWD
A seconda della dimensione dei cerchi sono possibili piccole variazioni rispetto ai valori riportati.
17310106S0001EM
182
DATI TECNICI

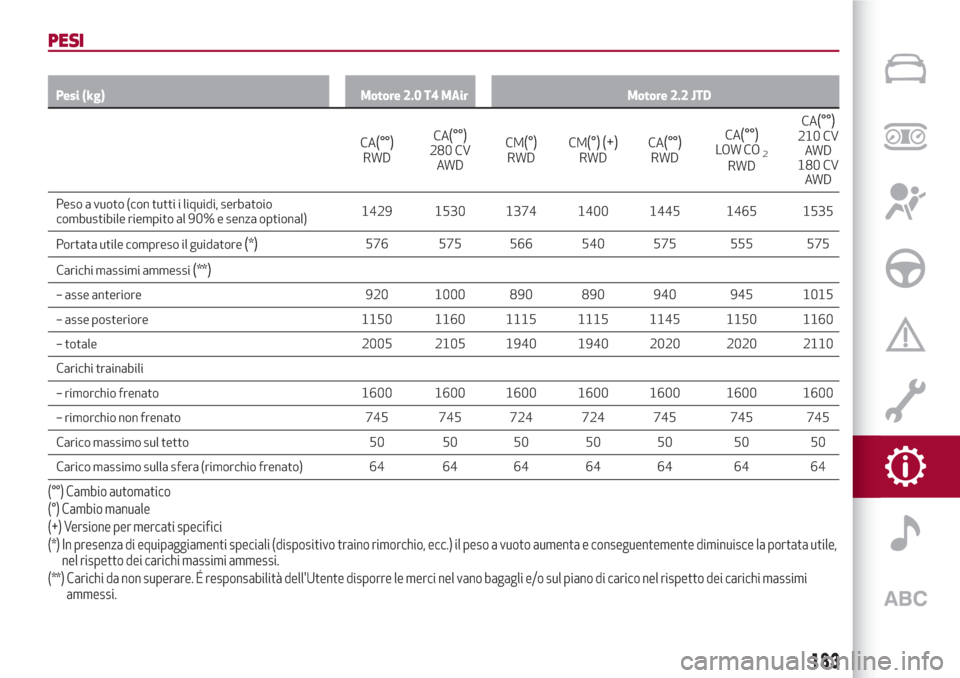

PESI
Pesi (kg) Motore 2.0 T4 MAir Motore 2.2 JTD
CA(°°)RWDCA
(°°)280 CV
AW DCM(°)RWDCM(°) (+)RWDCA(°°)RWDCA
(°°)LOW CO2RWDCA
(°°)210 CV
AW D
180 CV
AW D
Peso a vuoto (con tutti i liquidi, serbatoio
combustibile riempito al 90% e senza optional)1429 1530 1374 1400 1445 1465 1535
Portata utile compreso il guidatore
(*)576 575 566 540 575 555 575
Carichi massimi ammessi
(**)
– asse anteriore 920 1000 890 890 940 945 1015
– asse posteriore 1150 1160 1115 1115 1145 1150 1160
– totale 2005 2105 1940 1940 2020 2020 2110
Carichi trainabili
– rimorchio frenato 1600 1600 1600 1600 1600 1600 1600
– rimorchio non frenato 745 745 724 724 745 745 745
Carico massimo sul tetto 50 50 50 50 50 50 50
Carico massimo sulla sfera (rimorchio frenato) 64 64 64 64 64 64 64
(°°) Cambio automatico
(°) Cambio manuale
(+) Versione per mercati specifici
(*) In presenza di equipaggiamenti speciali (dispositivo traino rimorchio, ecc.) il peso a vuoto aumenta e conseguentemente diminuisce la portata utile,
nel rispetto dei carichi massimi ammessi.
(**) Carichi da non superare. É responsabilità dell'Utente disporre le merci nel vano bagagli e/o sul piano di carico nel rispetto dei carichi massimi
ammessi.
183

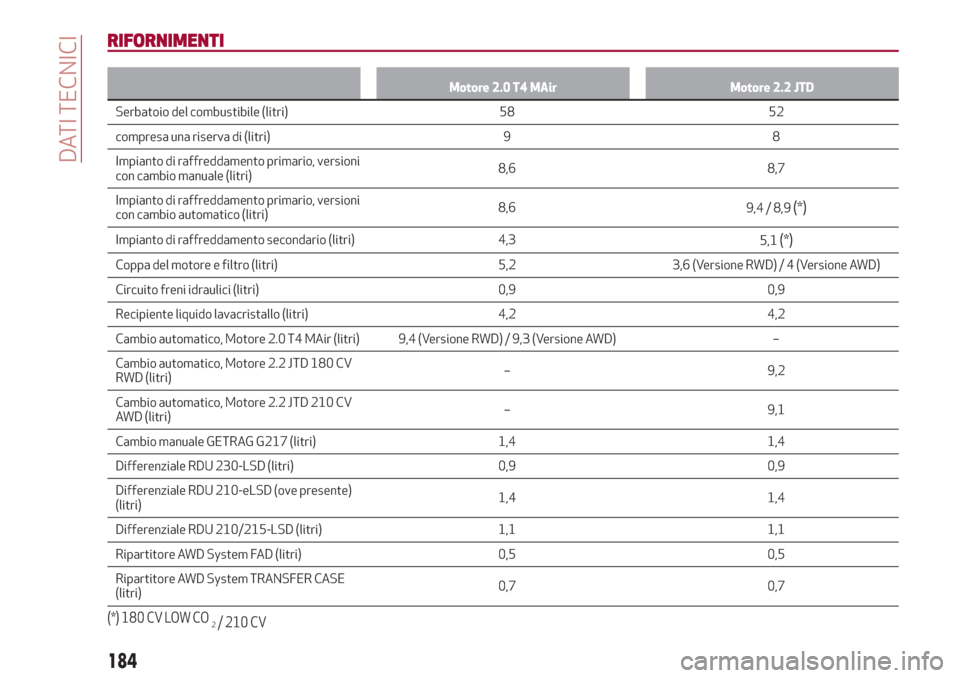

RIFORNIMENTI
Motore 2.0 T4 MAir Motore 2.2 JTD
Serbatoio del combustibile (litri) 58 52
compresa una
riserva di (litri) 9 8
Impianto di raffreddamento primario, versioni
con cambio manuale (litri)8,6 8,7
Impianto di raffreddamento primario, versioni
con cambio automatico (litri)8,6
9,4 / 8,9
(*)
Impianto di raffreddamento secondario (litri) 4,3
5,1(*)
Coppa del motore e filtro (litri) 5,2 3,6 (Versione RWD)/4(Versione AWD)
Circuito freni idraulici (litri) 0,9 0,9
Recipiente liquido lavacristallo (litri) 4,2 4,2
Cambio automatico, Motore 2.0 T4 MAir (litri) 9,4 (Versione RWD) / 9,3 (Versione AWD) –
Cambio automatico, Motore 2.2 JTD 180 CV
RWD (litri)– 9,2
Cambio automatico, Motore 2.2 JTD 210 CV
AWD (litri)– 9,1
Cambio manuale GETRAG G217 (litri) 1,4 1,4
Differenziale RDU 230-LSD (litri) 0,9 0,9
Differenziale RDU 210-eLSD (ove presente)
(litri)1,4 1,4
Differenziale RDU 210/215-LSD (litri) 1,1 1,1
Ripartitore AWD System FAD (litri) 0,5 0,5
Ripartitore AWD System TRANSFER CASE
(litri)0,7 0,7
(*) 180 CV LOW CO2/ 210 CV
184
DATI TECNICI

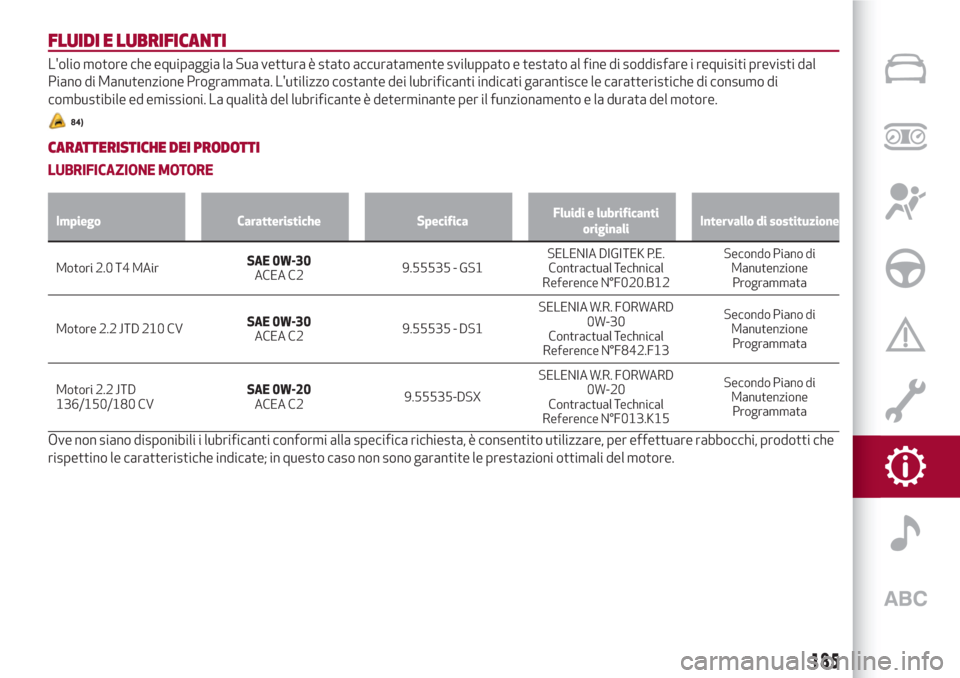

FLUIDI E LUBRIFICANTI
L'olio motore che equipaggia la Sua vettura è stato accuratamente sviluppato e testato al fine di soddisfare i requisiti previsti dal
Piano di Manutenzione Programmata. L'utilizzo costante dei lubrificanti indicati garantisce le caratteristiche di consumo di
combustibile ed emissioni. La qualità del lubrificante è determinante per il funzionamento e la durata del motore.
84)
CARATTERISTICHE DEI PRODOTTI
LUBRIFICAZIONE MOTORE
Impiego Caratteristiche SpecificaFluidi e lubrificanti
originaliIntervallo di sostituzione
Motori 2.0 T4 MAirSAE
0W-30
ACEA C29.55535 - GS1SELENIA DIGITEK P.E.
Contractual Technical
Reference N°F020.B12Secondo Piano di
Manutenzione
Programmata
Motore 2.2 JTD 210 CVSAE 0W-30
ACEA C29.55535 - DS1SELENIA W.R. FORWARD
0W-30
Contractual Technical
Reference N°F842.F13Secondo Piano di
Manutenzione
Programmata
Motori 2.2 JTD
136/150/180 CVSAE 0W-20
ACEA C29.55535-DSXSELENIA W.R. FORWARD
0W-20
Contractual Technical
Reference N°F013.K15Secondo Piano di
Manutenzione
Programmata
Ove non siano disponibili i lubrificanti conformi alla specifica richiesta, è consentito utilizzare, per effettuare rabbocchi, prodotti che
rispettino le caratteristiche indicate; in questo caso non sono garantite le prestazioni ottimali del motore.
185

Impiego Caratteristiche SpecificaFluidi e lubrificanti
originaliApplicazioni
Lubrificanti e grassi per
la trasmissione
del
motoLubrificante sintetico ATF 9.55550-AV5TUTELA TRANSMISSION
AS 8
Contractual Technical
Reference N°F139.I11Cambio automatico
Lubrificante sintetico
SAE 70W API GL-49.55550-MZ7TUTELA TRANSMISSION
GEARSYNTH LV
Contractual Technical
Reference N°F055.N15Cambio manuale
GETRAG G217 / Motore
2.2 JTD
Lubrificante sintetico
SAE 75W-859.55550-DA9TUTELA TRANSMISSION
LS AXLE FLUID
Contractual Technical
Reference N°F059.N15Differenziale
RDU 230-LSD RDU
210-eLSD RDU 210/215
-LSD / Motore 2.2 JTD
Lubrificante sintetico
SAE 75W-80 APL GL-59.55550-DA10TUTELA TRANSMISSION
HYPOIDE GEAR OIL
Contractual Technical
Reference n° F060.N15Ripartitore AWD System
FA D
Lubrificante sintetico
SAE 75W9.55550-DA11TUTELA TRANSMISSION
TRANSFER CASE
Contractual Technical
Reference N°F061.N15Ripartitore AWD System
TRANSFER CASE
Lubrificanti e grassi per
la trasmissione del
motoGrasso specifico per
giunti omocinetici a basso
coefficiente di attrito
NLGI 0-19.55580-GRAS IITUTELA STAR 700
Contractual Technical
Reference N°F701.C07Giunti omocinetici lato
differenziale
Grasso al bisolfuro di
molibdeno per elevate
temperature NLGI 1-29.55580-GRAS IITUTELA ALL STAR
Contractual Technical
Reference N°F702.G07Giunti omocinetici lato
ruota
Liquido per freni DOT 4 9.55597TUTELA BRAKE FLUID
EXTREME HT
Contractual Technical
Reference N°F001.N15Freni idraulici e comandi
frizione
186
DATI TECNICI

Impiego Caratteristiche SpecificaFluidi e lubrificanti
originaliApplicazioni
Protettivo per radiatoriCUNA NC956–16
ASTMD33069.55523PARAFLU UP
Contractual Technical
Reference N°F101.M01Percentuale di impiego
50% Non miscelabile con
prodotti di formulazione
differente.
(*)
Liquido per lavacristallo CUNA NC 956–11 9.55522PETRONAS DURANCE
SC 35
Contractual Technical
Reference N° F001.D16Da impiegarsi puro o
diluito negli impianti
tergilavacristalli
Additivo per il gasolioAdditivo anticongelante
per gasolio con azione
protettiva per motori
DieselTUTELA DIESEL ART
Contractual Technical
Reference N°F601.L06Da miscelarsi al gasolio
(25cc per 10 litri)
HVACR1234yf oppure R134yf
(in funzione del mercato)
(*) Per condizioni climatiche particolarmente severe, si consiglia una miscela del 60% di PARAFLU UP e del 40% di acqua demineralizzata.
AVVERTENZA
84)L'utilizzo di prodotti con caratteristiche differenti da quelle sopra citate potrebbe causare danni al motore non coperti da garanzia.
187

PRESTAZIONI
Prestazioni massime raggiungibili dopo il primo periodo d'uso della vettura.
Versioni Velocità massima km/h Accelerazione da 0-100 km/h sec.
Motore 2.0 T4 MAir 200 CV RWDcambio automatico 235 6,7
Motore
2.0 T4 MAir 280 CV RWDcambio automatico 240 5,7
Motore 2.0 T4 MAir 280 CV AWDcambio automatico 240 5,2
Motore 2.2 JTD 136 CV RWDcambio manuale 210 9,7
Motore 2.2 JTD 136 CV RWDcambio manuale
(*)210 9,7
Motore 2.2 JTD 150 CV RWDcambio manuale 220 8,4
Motore 2.2 JTD 150 CV RWDcambio manuale
(*)220 8,4
Motore 2.2 JTD 180 CV RWDcambio manuale 230 7,2
Motore 2.2 JTD 180 CV RWDcambio manuale
(*)230 7,2
Motore 2.2 JTD 136 CV RWDcambio automatico 210 9,5
Motore 2.2 JTD 136 CV RWDcambio automatico
(*)210 9,5
Motore 2.2 JTD 150 CV RWDcambio automatico 220 8,1
Motore 2.2 JTD 150 CV RWDcambio automatico
(*)220 8,1
Motore 2.2 JTD 180 CV RWDcambio automatico 230 7,1
Motore 2.2 JTD 180 CV RWDcambio automatico
(*)230 7,1
Motore 2.2 JTD 180 CV RWDcambio automatico LOW
CO
2230 7,2
Motore 2.2 JTD 180 CV AWDcambio automatico 230 6,9
Motore 2.2 JTD 210 CV AWDcambio automatico 235 6,8
(*) Versione per mercati specifici.
