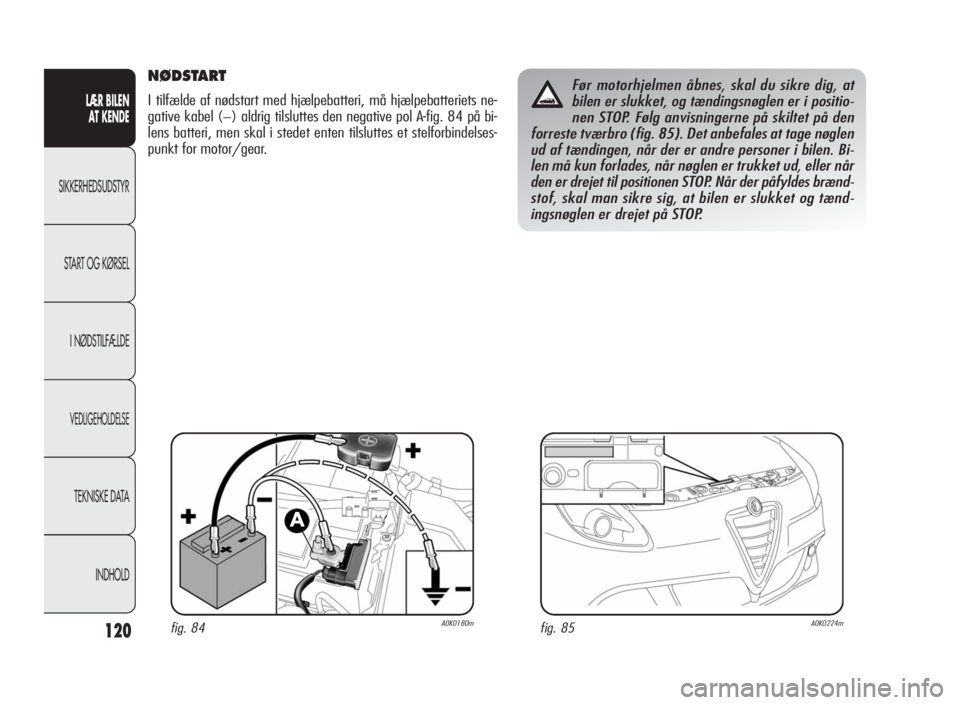

NØDSTART
I tilfælde af nødstart med hjælpebatteri, må hjælpebatteriets ne-
gative kabel (−) aldrig tilsluttes den negative pol A-fig. 84 på bi-
lens batteri, men skal i stedet enten tilsluttes et stelforbindelses-
punkt for motor/gear.
Før motorhjelmen åbnes, skal du sikre dig, at
bilen er slukket, og tændingsnøglen er i positio-
nen STOP. Følg anvisningerne på skiltet på den
forreste tværbro (fig. 85). Det anbefales at tage nøglen
ud af tændingen, når der er andre personer i bilen. Bi-
len må kun forlades, når nøglen er trukket ud, eller når
den er drejet til positionen STOP. Når der påfyldes brænd-
stof, skal man sikre sig, at bilen er slukket og tænd-
ingsnøglen er drejet på STOP.
fig. 84A0K0180mfig. 85A0K0224m
001-130 Alfa Giulietta DK 5ed 27-07-2010 9:11 Pagina 120
Page 122 of 294
121
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDHOLD

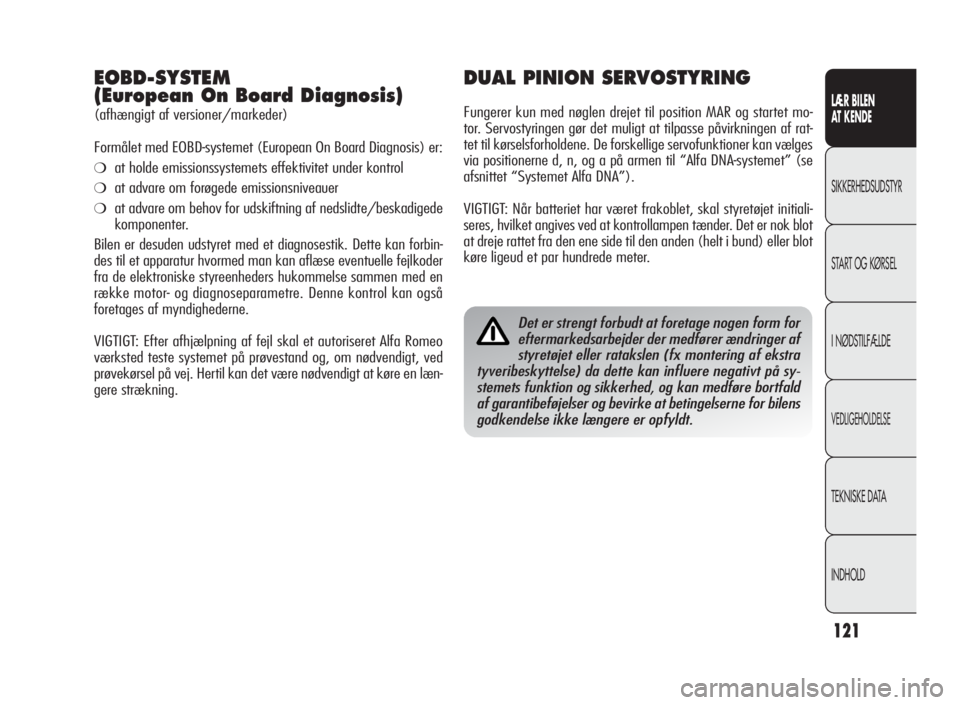

EOBD-SYSTEM
(European On Board Diagnosis)
(afhængigt af versioner/markeder)
Formålet med EOBD-systemet (European On Board Diagnosis) er:
❍at holde emissionssystemets effektivitet under kontrol
❍at advare om forøgede emissionsniveauer
❍at advare om behov for udskiftning af nedslidte/beskadigede
komponenter.
Bilen er desuden udstyret med et diagnosestik. Dette kan forbin-
des til et apparatur hvormed man kan aflæse eventuelle fejlkoder
fra de elektroniske styreenheders hukommelse sammen med en
række motor- og diagnoseparametre. Denne kontrol kan også
foretages af myndighederne.
VIGTIGT: Efter afhjælpning af fejl skal et autoriseret Alfa Romeo
værksted teste systemet på prøvestand og, om nødvendigt, ved
prøvekørsel på vej. Hertil kan det være nødvendigt at køre en læn-
gere strækning.
DUAL PINION SERVOSTYRING
Fungerer kun med nøglen drejet til position MAR og startet mo-
tor. Servostyringen gør det muligt at tilpasse påvirkningen af rat-
tet til kørselsforholdene. De forskellige servofunktioner kan vælges
via positionerne d, n, og a på armen til “Alfa DNA-systemet” (se
afsnittet “Systemet Alfa DNA”).
VIGTIGT: Når batteriet har været frakoblet, skal styretøjet initiali-
seres, hvilket angives ved at kontrollampen tænder. Det er nok blot
at dreje rattet fra den ene side til den anden (helt i bund) eller blot
køre ligeud et par hundrede meter.
Det er strengt forbudt at foretage nogen form for
eftermarkedsarbejder der medfører ændringer af
styretøjet eller ratakslen (fx montering af ekstra
tyveribeskyttelse) da dette kan influere negativt på sy-
stemets funktion og sikkerhed, og kan medføre bortfald
af garantibeføjelser og bevirke at betingelserne for bilens
godkendelse ikke længere er opfyldt.
001-130 Alfa Giulietta DK 5ed 27-07-2010 9:11 Pagina 121
Page 123 of 294
122
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDHOLD

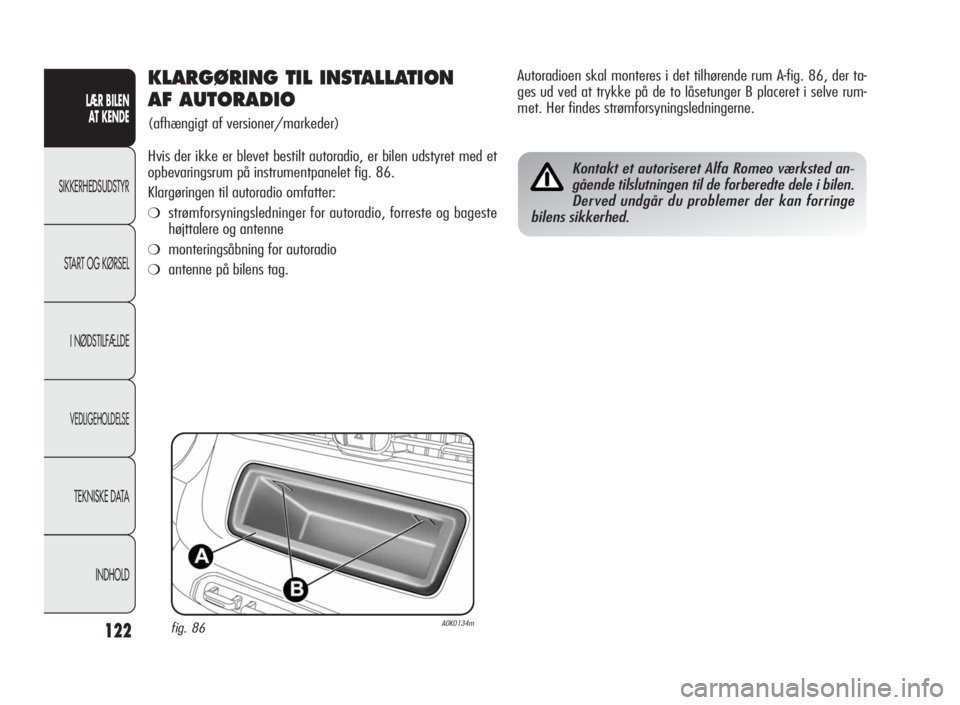

KLARGØRING TIL INSTALLATION
AF AUTORADIO
(afhængigt af versioner/markeder)
Hvis der ikke er blevet bestilt autoradio, er bilen udstyret med et
opbevaringsrum på instrumentpanelet fig. 86.
Klargøringen til autoradio omfatter:
❍strømforsyningsledninger for autoradio, forreste og bageste
højttalere og antenne
❍monteringsåbning for autoradio
❍antenne på bilens tag.
fig. 86A0K0134m
Autoradioen skal monteres i det tilhørende rum A-fig. 86, der ta-
ges ud ved at trykke på de to låsetunger B placeret i selve rum-
met. Her findes strømforsyningsledningerne.
Kontakt et autoriseret Alfa Romeo værksted an-
gående tilslutningen til de forberedte dele i bilen.
Derved undgår du problemer der kan forringe
bilens sikkerhed.
001-130 Alfa Giulietta DK 5ed 27-07-2010 9:11 Pagina 122
Page 124 of 294
123
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDHOLD
INSTALLATION AF ELEKTRISK
OG ELEKTRONISK UDSTYR
Elektrisk eller elektronisk udstyr, der monteres efter anskaffelsen
af bilen, skal have følgende mærkning:
eCE.
Fiat Group Automobiles S.p.A. godkender installationen af trans-
ceivers forudsat at installationen udføres fagmæssigt, i overens-
stemmelse med producentens anvisninger og på et specialiseret
servicecenter.
VIGTIGT: Hvis installationen af en anordning medfører ændringer
af bilens egenskaber, kan bilen blive kasseret til syn. Desuden
kan garantien bortfalde for så vidt angår fejl og skader der skyl-
des den pågældende ændring, eller som direkte eller indirekte kan
henføres hertil.
Fiat Group Automobiles S.p.A. påtager sig intet ansvar for skader
i forbindelse med montering af tilbehør der ikke er leveret eller
anbefalet af Fiat Group Automobiles S.p.A., og/eller som ikke er
installeret i overensstemmelse med de givne forskrifter.

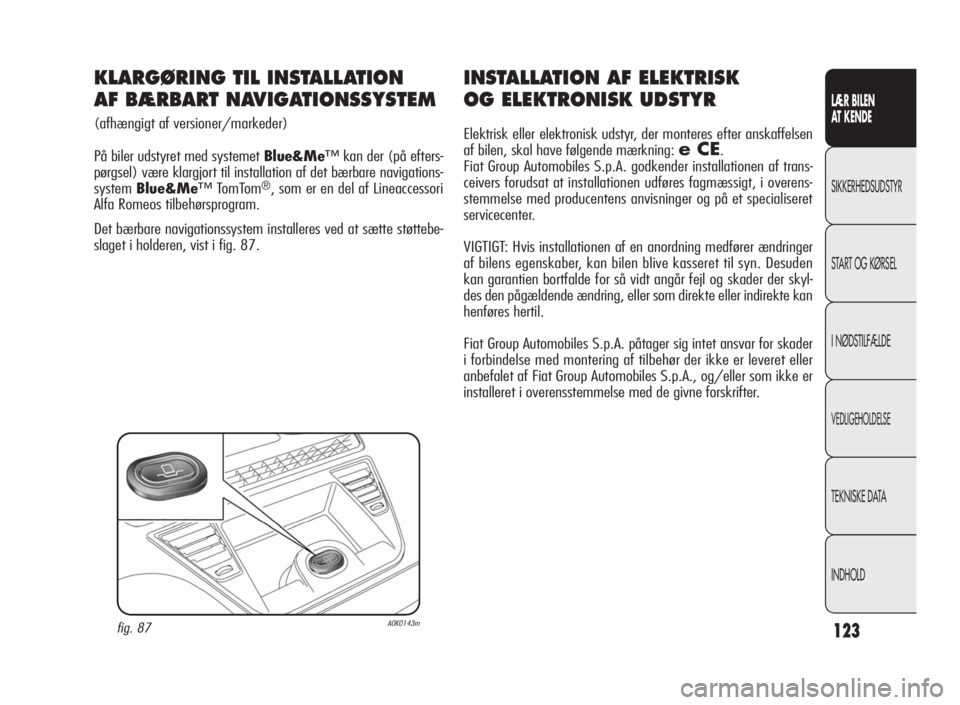

KLARGØRING TIL INSTALLATION
AF BÆRBART NAVIGATIONSSYSTEM
(afhængigt af versioner/markeder)
På biler udstyret med systemetBlue&Me™kan der (på efters-
pørgsel) være klargjort til installation af det bærbare navigations-
systemBlue&Me™TomTom
®, som er en del af Lineaccessori
Alfa Romeos tilbehørsprogram.
Det bærbare navigationssystem installeres ved at sætte støttebe-
slaget i holderen, vist i fig. 87.
fig. 87A0K0143m
001-130 Alfa Giulietta DK 5ed 27-07-2010 9:11 Pagina 123
Page 125 of 294
124
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDHOLD
RADIOSENDERE OG MOBILTELEFONER
Apparater der udsender radiobølger (fx mobiltelefoner, CB, radio-
amatørsendere og lignende), må ikke benyttes i bilen medmin-
dre der anvendes en separat antenne udvendigt på bilen.
VIGTIGT: Brugen af sådant udstyr i kabinen (uden udvendig an-
tenne) kan, ud over eventuelle helbredsmæssige risici for fører
og passagerer, medføre funktionsforstyrrelser i bilens elektriske sy-
stemer til skade for sikkerheden.
Desuden kan effektiviteten af apparaternes sende- og modtage-
funktion være nedsat på grund af karrosseriets skærmende virk-
ning. Hvad angår EU-godkendte mobiltelefoner (GSM, GPRS,
UMTS), skal den medfølgende brugsvejledning fra producenten
af mobiltelefonen nøje følges.

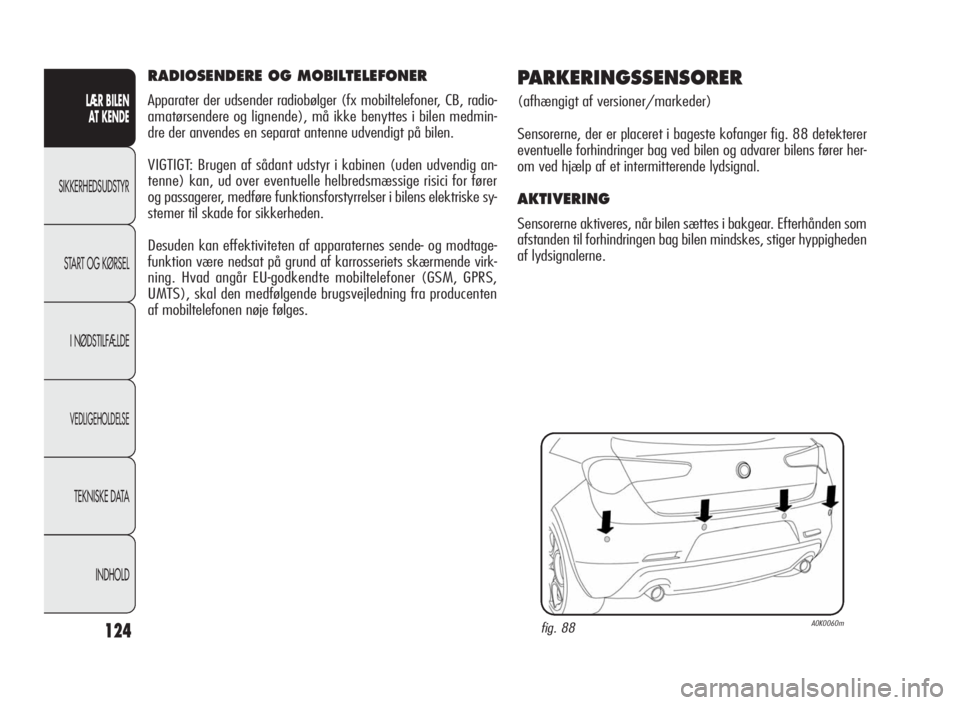

PARKERINGSSENSORER
(afhængigt af versioner/markeder)
Sensorerne, der er placeret i bageste kofanger fig. 88 detekterer
eventuelle forhindringer bag ved bilen og advarer bilens fører her-
om ved hjælp af et intermitterende lydsignal.
AKTIVERING
Sensorerne aktiveres, når bilen sættes i bakgear. Efterhånden som
afstanden til forhindringen bag bilen mindskes, stiger hyppigheden
af lydsignalerne.
fig. 88A0K0060m
001-130 Alfa Giulietta DK 5ed 27-07-2010 9:11 Pagina 124
Page 126 of 294
125
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDHOLD

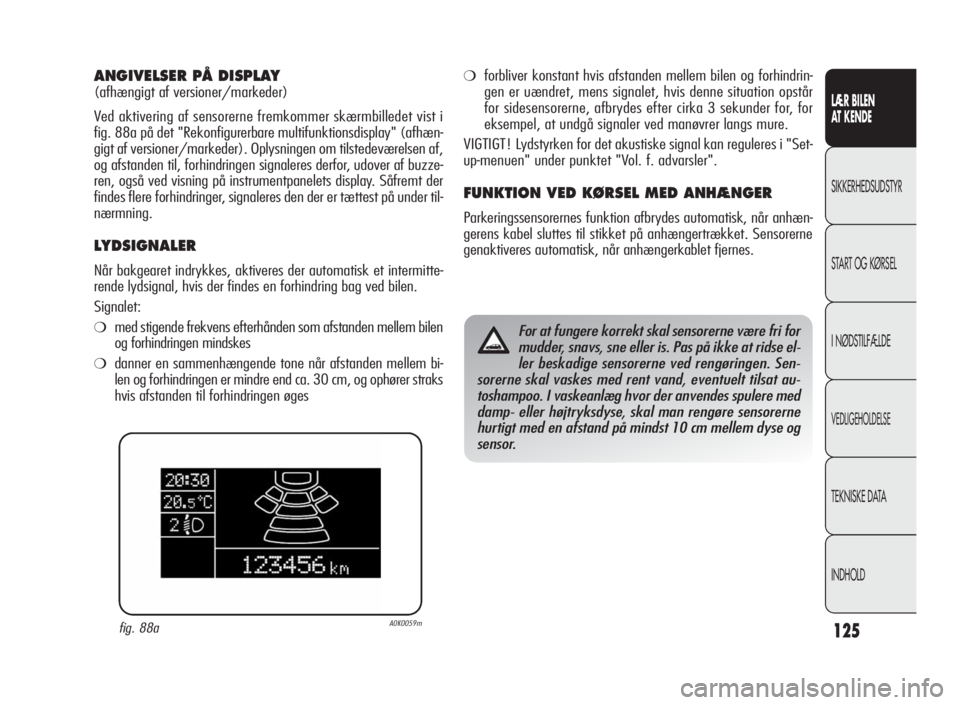

ANGIVELSER PÅ DISPLAY
(afhængigt af versioner/markeder)
Ved aktivering af sensorerne fremkommer skærmbilledet vist i
fig. 88a på det "Rekonfigurerbare multifunktionsdisplay" (afhæn-
gigt af versioner/markeder). Oplysningen om tilstedeværelsen af,
og afstanden til, forhindringen signaleres derfor, udover af buzze-
ren, også ved visning på instrumentpanelets display. Såfremt der
findes flere forhindringer, signaleres den der er tættest på under til-
nærmning.
LYDSIGNALER
Når bakgearet indrykkes, aktiveres der automatisk et intermitte-
rende lydsignal, hvis der findes en forhindring bag ved bilen.
Signalet:
❍med stigende frekvens efterhånden som afstanden mellem bilen
og forhindringen mindskes
❍danner en sammenhængende tone når afstanden mellem bi-
len og forhindringen er mindre end ca. 30 cm, og ophører straks
hvis afstanden til forhindringen øges
❍forbliver konstant hvis afstanden mellem bilen og forhindrin-
gen er uændret, mens signalet, hvis denne situation opstår
for sidesensorerne, afbrydes efter cirka 3 sekunder for, for
eksempel, at undgå signaler ved manøvrer langs mure.
VIGTIGT! Lydstyrken for det akustiske signal kan reguleres i "Set-
up-menuen" under punktet "Vol. f. advarsler".
FUNKTION VED KØRSEL MED ANHÆNGER
Parkeringssensorernes funktion afbrydes automatisk, når anhæn-
gerens kabel sluttes til stikket på anhængertrækket. Sensorerne
genaktiveres automatisk, når anhængerkablet fjernes.
For at fungere korrekt skal sensorerne være fri for
mudder, snavs, sne eller is. Pas på ikke at ridse el-
ler beskadige sensorerne ved rengøringen. Sen-
sorerne skal vaskes med rent vand, eventuelt tilsat au-
toshampoo. I vaskeanlæg hvor der anvendes spulere med
damp- eller højtryksdyse, skal man rengøre sensorerne
hurtigt med en afstand på mindst 10 cm mellem dyse og
sensor.
fig. 88aA0K0059m
001-130 Alfa Giulietta DK 5ed 27-07-2010 9:11 Pagina 125
Page 127 of 294
126
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDHOLD

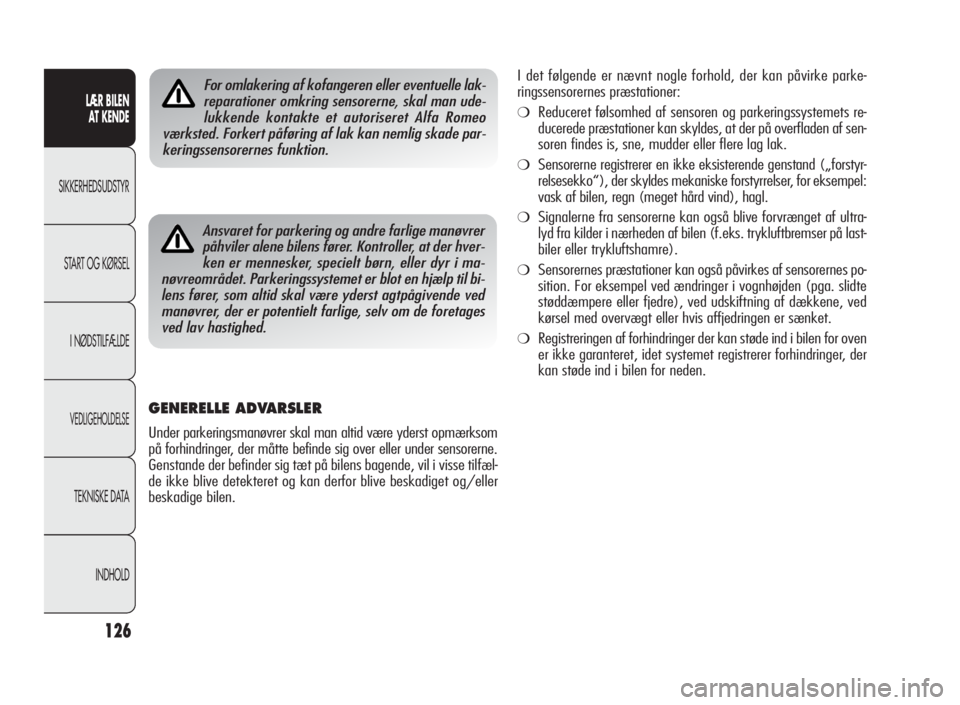

GENERELLE ADVARSLER
Under parkeringsmanøvrer skal man altid være yderst opmærksom
på forhindringer, der måtte befinde sig over eller under sensorerne.
Genstande der befinder sig tæt på bilens bagende, vil i visse tilfæl-
de ikke blive detekteret og kan derfor blive beskadiget og/eller
beskadige bilen.
Ansvaret for parkering og andre farlige manøvrer
påhviler alene bilens fører. Kontroller, at der hver-
ken er mennesker, specielt børn, eller dyr i ma-
nøvreområdet. Parkeringssystemet er blot en hjælp til bi-
lens fører, som altid skal være yderst agtpågivende ved
manøvrer, der er potentielt farlige, selv om de foretages
ved lav hastighed.
I det følgende er nævnt nogle forhold, der kan påvirke parke-
ringssensorernes præstationer:
❍Reduceret følsomhed af sensoren og parkeringssystemets re-
ducerede præstationer kan skyldes, at der på overfladen af sen-
soren findes is, sne, mudder eller flere lag lak.
❍Sensorerne registrerer en ikke eksisterende genstand („forstyr-
relsesekko“), der skyldes mekaniske forstyrrelser, for eksempel:
vask af bilen, regn (meget hård vind), hagl.
❍Signalerne fra sensorerne kan også blive forvrænget af ultra-
lyd fra kilder i nærheden af bilen (f.eks. trykluftbremser på last-
biler eller trykluftshamre).
❍Sensorernes præstationer kan også påvirkes af sensorernes po-
sition. For eksempel ved ændringer i vognhøjden (pga. slidte
støddæmpere eller fjedre), ved udskiftning af dækkene, ved
kørsel med overvægt eller hvis affjedringen er sænket.
❍Registreringen af forhindringer der kan støde ind i bilen for oven
er ikke garanteret, idet systemet registrerer forhindringer, der
kan støde ind i bilen for neden.
For omlakering af kofangeren eller eventuelle lak-
reparationer omkring sensorerne, skal man ude-
lukkende kontakte et autoriseret Alfa Romeo
værksted. Forkert påføring af lak kan nemlig skade par-
keringssensorernes funktion.
001-130 Alfa Giulietta DK 5ed 27-07-2010 9:11 Pagina 126
Page 128 of 294
127
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDHOLD

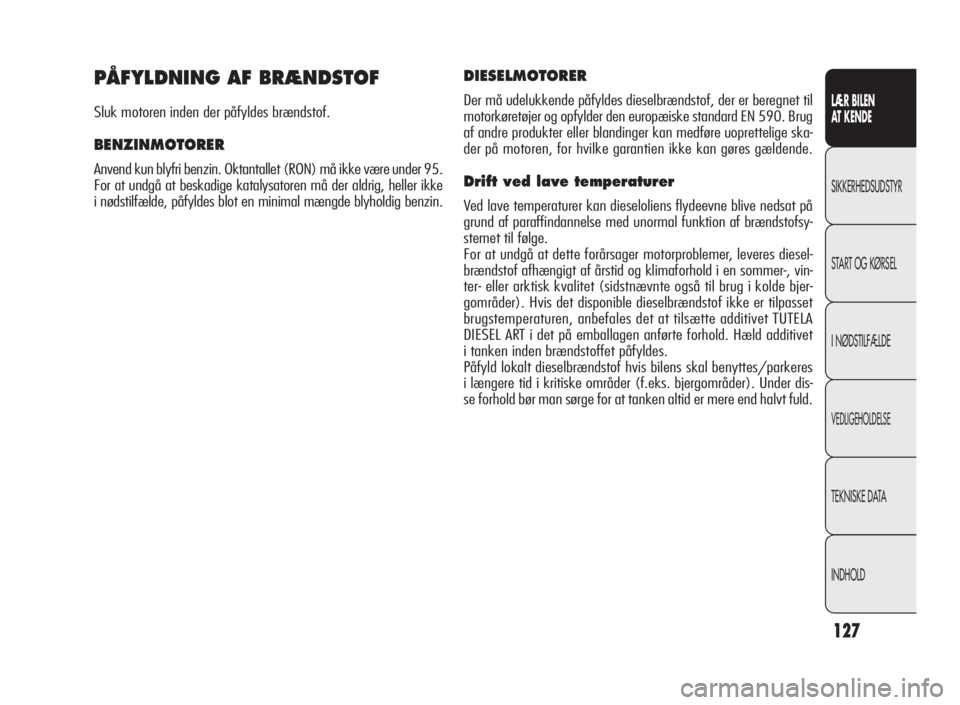

PÅFYLDNING AF BRÆNDSTOF
Sluk motoren inden der påfyldes brændstof.
BENZINMOTORER
Anvend kun blyfri benzin. Oktantallet (RON) må ikke være under 95.
For at undgå at beskadige katalysatoren må der aldrig, heller ikke
i nødstilfælde, påfyldes blot en minimal mængde blyholdig benzin.
DIESELMOTORER
Der må udelukkende påfyldes dieselbrændstof, der er beregnet til
motorkøretøjer og opfylder den europæiske standard EN 590. Brug
af andre produkter eller blandinger kan medføre uoprettelige ska-
der på motoren, for hvilke garantien ikke kan gøres gældende.
Drift ved lave temperaturer
Ved lave temperaturer kan dieseloliens flydeevne blive nedsat på
grund af paraffindannelse med unormal funktion af brændstofsy-
stemet til følge.
For at undgå at dette forårsager motorproblemer, leveres diesel-
brændstof afhængigt af årstid og klimaforhold i en sommer-, vin-
ter- eller arktisk kvalitet (sidstnævnte også til brug i kolde bjer-
gområder). Hvis det disponible dieselbrændstof ikke er tilpasset
brugstemperaturen, anbefales det at tilsætte additivet TUTELA
DIESEL ART i det på emballagen anførte forhold. Hæld additivet
i tanken inden brændstoffet påfyldes.
Påfyld lokalt dieselbrændstof hvis bilens skal benyttes/parkeres
i længere tid i kritiske områder (f.eks. bjergområder). Under dis-
se forhold bør man sørge for at tanken altid er mere end halvt fuld.
001-130 Alfa Giulietta DK 5ed 27-07-2010 9:11 Pagina 127
Page 129 of 294
128
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDHOLD
fig. 89A0K0115mfig. 90A0K0222m
TANKDÆKSEL
Tankdækslet er åbent, når centrallåsen åbnes, og det låses auto-
matisk, når centrallåsen slås til.
Åbning
Tryk på klappen A-fig. 89 for at åbne den og nå ind til tankdæks-
let B. Tryk på dækslet B og drej det imod urets retning.
Dækslet er fastgjort til klappen med en anordning C, der sikrer mod,
at det tabes. Hæng tankdækslet i krogen D inden du tanker.
Nødåbning af klappen
I nødsituationer kan klappen åbnes ved at trække i snoren A-fig. 90,
der sidder i højre side i bagagerummet.
Lukning
Tag tankdækslet B af krogen D og sæt det på igen. Drej tankdækslet
i urets retning, indtil der høres et eller flere klik. Luk herefter klap-
pen A, og kontroller, at den er korrekt lukket.
Den hermetiske lukning af tanken kan medføre, at der opstår et
let tryk indeni den. Det er således helt normalt med udluftningsstøj,
når dækslet skrues af.
Tobaksrygning og brug af åben ild må ikke finde
sted i nærheden af tankens påfyldningsåbning:
brandfare! Vend ansigtet bort fra påfyldning-
såbningen for at undgå indånding af skadelige dampe.
001-130 Alfa Giulietta DK 5ed 27-07-2010 9:11 Pagina 128
Page 130 of 294
129
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDHOLD

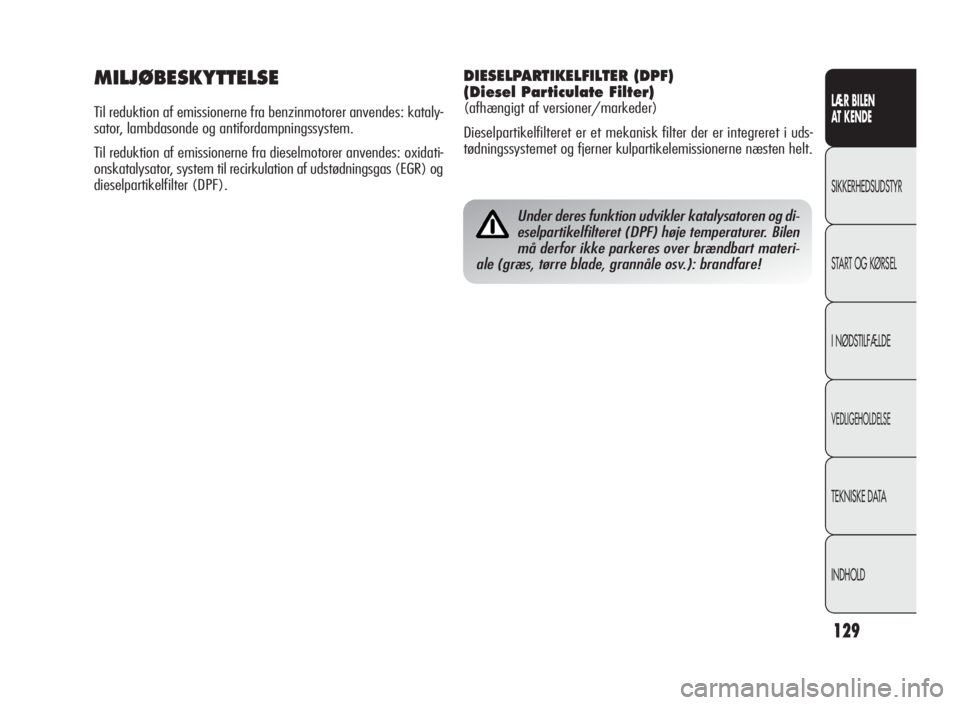

Under deres funktion udvikler katalysatoren og di-
eselpartikelfilteret (DPF) høje temperaturer. Bilen
må derfor ikke parkeres over brændbart materi-
ale (græs, tørre blade, grannåle osv.): brandfare!
MILJØBESKYTTELSE
Til reduktion af emissionerne fra benzinmotorer anvendes: kataly-
sator, lambdasonde og antifordampningssystem.
Til reduktion af emissionerne fra dieselmotorer anvendes: oxidati-
onskatalysator, system til recirkulation af udstødningsgas (EGR) og
dieselpartikelfilter (DPF).
DIESELPARTIKELFILTER (DPF)
(Diesel Particulate Filter)
(afhængigt af versioner/markeder)
Dieselpartikelfilteret er et mekanisk filter der er integreret i uds-
tødningssystemet og fjerner kulpartikelemissionerne næsten helt.
001-130 Alfa Giulietta DK 5ed 27-07-2010 9:11 Pagina 129
