Page 101 of 294
100
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDHOLD

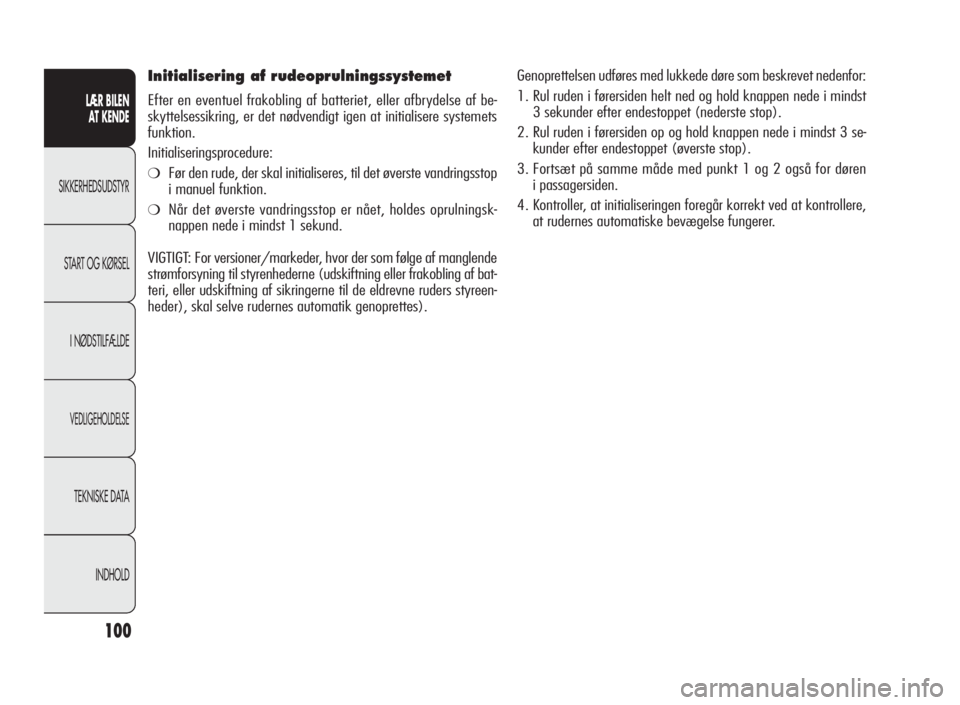

Initialisering af rudeoprulningssystemet
Efter en eventuel frakobling af batteriet, eller afbrydelse af be-
skyttelsessikring, er det nødvendigt igen at initialisere systemets
funktion.
Initialiseringsprocedure:
❍Før den rude, der skal initialiseres, til det øverste vandringsstop
i manuel funktion.
❍Når det øverste vandringsstop er nået, holdes oprulningsk-
nappen nede i mindst 1 sekund.
VIGTIGT: For versioner/markeder, hvor der som følge af manglende
strømforsyning til styrenhederne (udskiftning eller frakobling af bat-
teri, eller udskiftning af sikringerne til de eldrevne ruders styreen-
heder), skal selve rudernes automatik genoprettes).Genoprettelsen udføres med lukkede døre som beskrevet nedenfor:
1. Rul ruden i førersiden helt ned og hold knappen nede i mindst
3 sekunder efter endestoppet (nederste stop).
2. Rul ruden i førersiden op og hold knappen nede i mindst 3 se-
kunder efter endestoppet (øverste stop).
3. Fortsæt på samme måde med punkt 1 og 2 også for døren
i passagersiden.
4. Kontroller, at initialiseringen foregår korrekt ved at kontrollere,
at rudernes automatiske bevægelse fungerer.
001-130 Alfa Giulietta DK 5ed 27-07-2010 9:11 Pagina 100
Page 102 of 294
101
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDHOLD

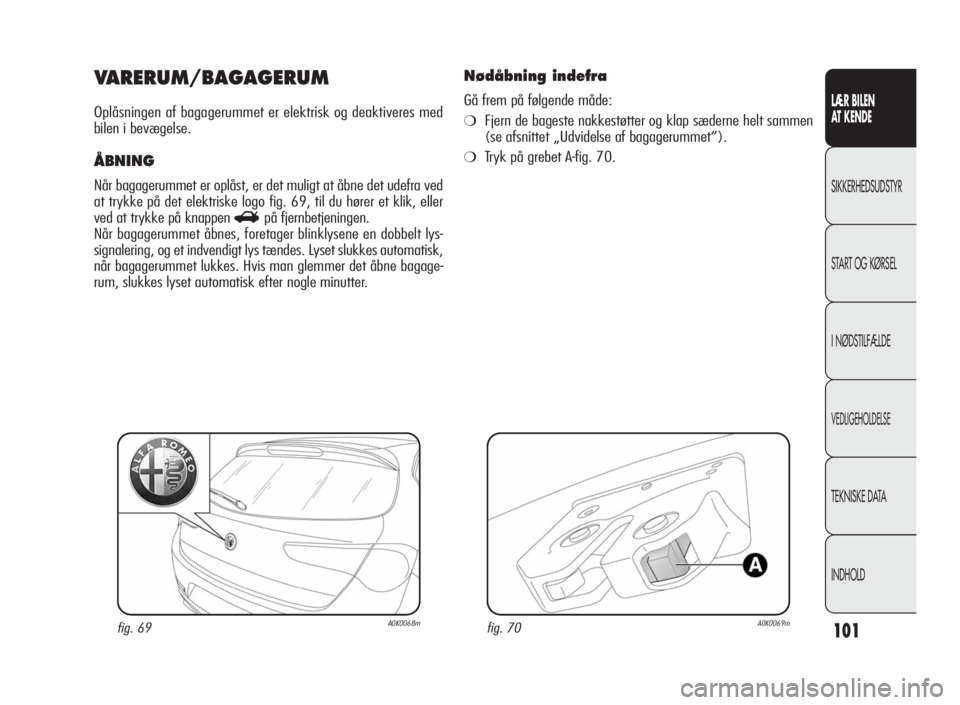

VARERUM/BAGAGERUM
Oplåsningen af bagagerummet er elektrisk og deaktiveres med
bilen i bevægelse.
ÅBNING
Når bagagerummet er oplåst, er det muligt at åbne det udefra ved
at trykke på det elektriske logo fig. 69, til du hører et klik, eller
ved at trykke på knappen
Rpå fjernbetjeningen.
Når bagagerummet åbnes, foretager blinklysene en dobbelt lys-
signalering, og et indvendigt lys tændes. Lyset slukkes automatisk,
når bagagerummet lukkes. Hvis man glemmer det åbne bagage-
rum, slukkes lyset automatisk efter nogle minutter.
fig. 69A0K0068m
Nødåbning indefra
Gå frem på følgende måde:
❍Fjern de bageste nakkestøtter og klap sæderne helt sammen
(se afsnittet „Udvidelse af bagagerummet“).
❍Tryk på grebet A-fig. 70.
fig. 70A0K0069m
001-130 Alfa Giulietta DK 5ed 27-07-2010 9:11 Pagina 101
Page 103 of 294
102
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDHOLD

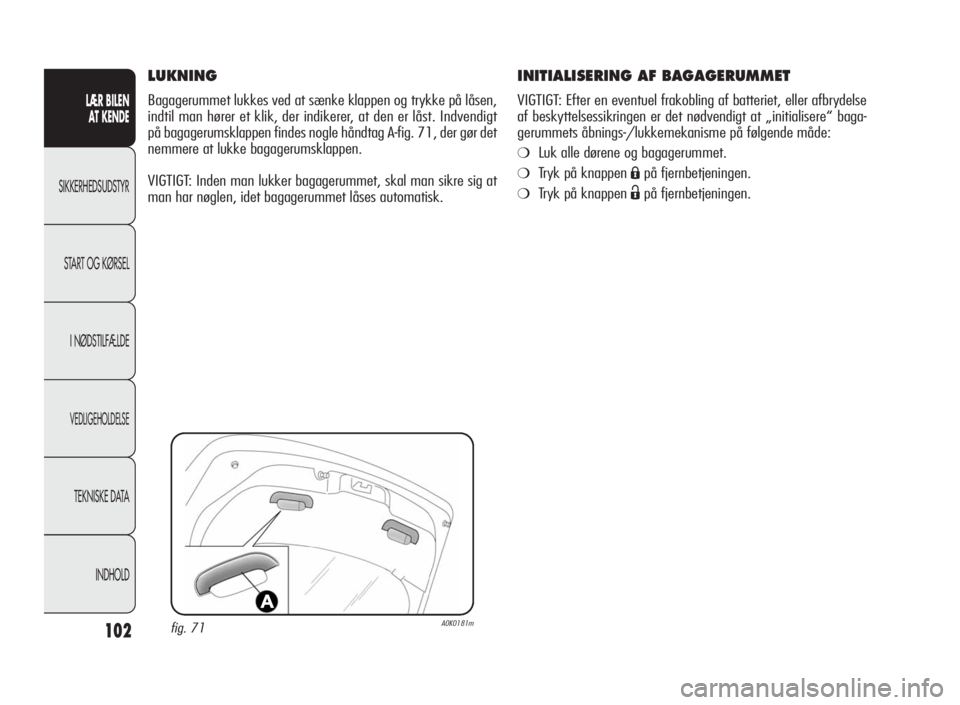

INITIALISERING AF BAGAGERUMMET
VIGTIGT: Efter en eventuel frakobling af batteriet, eller afbrydelse
af beskyttelsessikringen er det nødvendigt at „initialisere“ baga-
gerummets åbnings-/lukkemekanisme på følgende måde:
❍Luk alle dørene og bagagerummet.
❍Tryk på knappenÁpå fjernbetjeningen.
❍Tryk på knappenËpå fjernbetjeningen.
LUKNING
Bagagerummet lukkes ved at sænke klappen og trykke på låsen,
indtil man hører et klik, der indikerer, at den er låst. Indvendigt
på bagagerumsklappen findes nogle håndtag A-fig. 71, der gør det
nemmere at lukke bagagerumsklappen.
VIGTIGT: Inden man lukker bagagerummet, skal man sikre sig at
man har nøglen, idet bagagerummet låses automatisk.
fig. 71A0K0181m
001-130 Alfa Giulietta DK 5ed 27-07-2010 9:11 Pagina 102
Page 104 of 294
103
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDHOLD

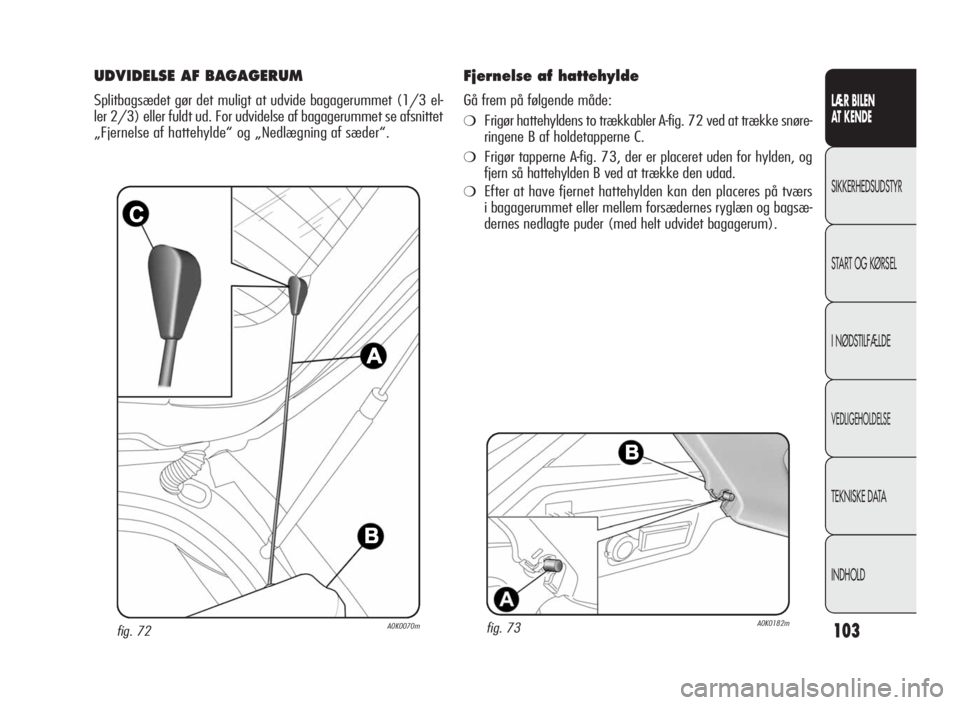

fig. 72A0K0070m
UDVIDELSE AF BAGAGERUM
Splitbagsædet gør det muligt at udvide bagagerummet (1/3 el-
ler 2/3) eller fuldt ud. For udvidelse af bagagerummet se afsnittet
„Fjernelse af hattehylde“ og „Nedlægning af sæder“.
fig. 73A0K0182m
Fjernelse af hattehylde
Gå frem på følgende måde:
❍Frigør hattehyldens to trækkabler A-fig. 72 ved at trække snøre-
ringene B af holdetapperne C.
❍Frigør tapperne A-fig. 73, der er placeret uden for hylden, og
fjern så hattehylden B ved at trække den udad.
❍Efter at have fjernet hattehylden kan den placeres på tværs
i bagagerummet eller mellem forsædernes ryglæn og bagsæ-
dernes nedlagte puder (med helt udvidet bagagerum).
001-130 Alfa Giulietta DK 5ed 27-07-2010 9:11 Pagina 103
Page 105 of 294
104
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDHOLD

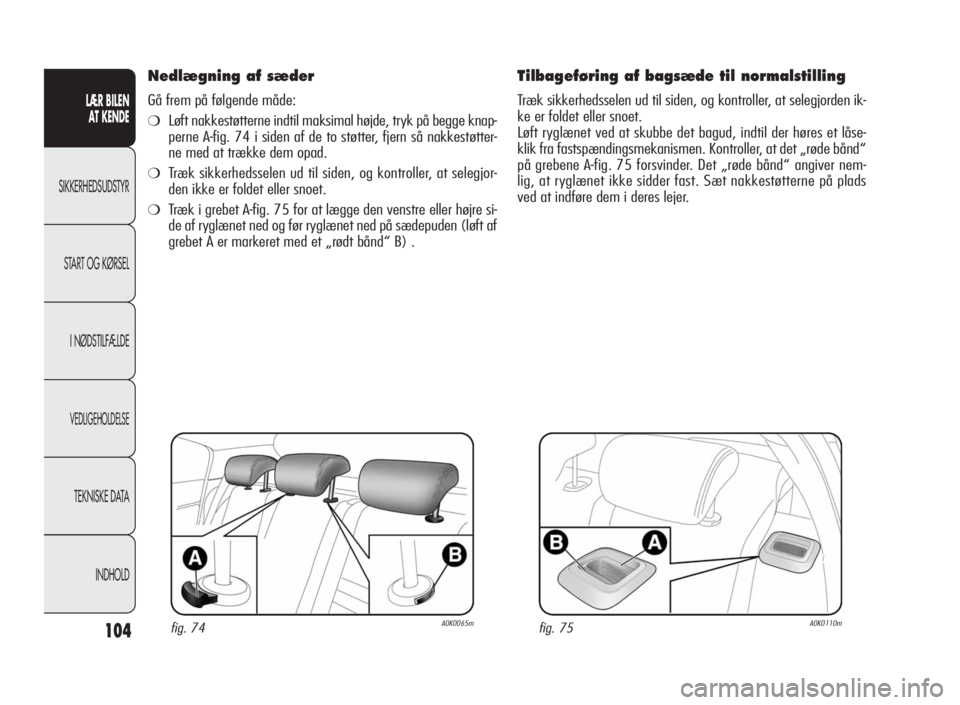

Nedlægning af sæder
Gå frem på følgende måde:
❍Løft nakkestøtterne indtil maksimal højde, tryk på begge knap-
perne A-fig. 74 i siden af de to støtter, fjern så nakkestøtter-
ne med at trække dem opad.
❍Træk sikkerhedsselen ud til siden, og kontroller, at selegjor-
den ikke er foldet eller snoet.
❍Træk i grebet A-fig. 75 for at lægge den venstre eller højre si-
de af ryglænet ned og før ryglænet ned på sædepuden (løft af
grebet A er markeret med et „rødt bånd“ B) .
fig. 74A0K0065mfig. 75A0K0110m
Tilbageføring af bagsæde til normalstilling
Træk sikkerhedsselen ud til siden, og kontroller, at selegjorden ik-
ke er foldet eller snoet.
Løft ryglænet ved at skubbe det bagud, indtil der høres et låse-
klik fra fastspændingsmekanismen. Kontroller, at det „røde bånd“
på grebene A-fig. 75 forsvinder. Det „røde bånd“ angiver nem-
lig, at ryglænet ikke sidder fast. Sæt nakkestøtterne på plads
ved at indføre dem i deres lejer.
001-130 Alfa Giulietta DK 5ed 27-07-2010 9:11 Pagina 104
Page 106 of 294
105
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDHOLD
Tung bagage, som ikke fastgøres, kan i tilfælde af
uheld forårsage alvorlige personkvæstelser.
Hvis du rejser i områder med få tankstationer og øn-
sker at medføre ekstra brændstof i en reservedunk,
skal dette ske i overensstemmelse med gældende be-
stemmelser. Dunken skal være af godkendt type og være for-
svarligt fastspændt. Samtidig medfører det øget brandfare
itilfældeafuheld.

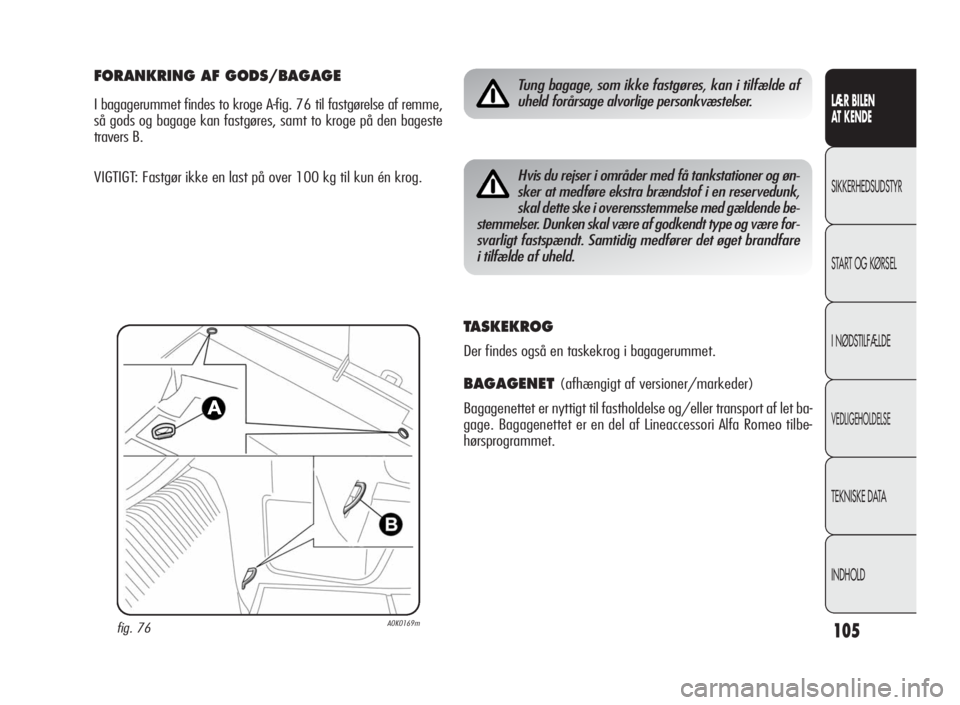

FORANKRING AF GODS/BAGAGE
I bagagerummet findes to kroge A-fig. 76 til fastgørelse af remme,
så gods og bagage kan fastgøres, samt to kroge på den bageste
travers B.
VIGTIGT: Fastgør ikke en last på over 100 kg til kun én krog.
fig. 76A0K0169m
TASKEKROG
Der findes også en taskekrog i bagagerummet.
BAGAGENET(afhængigt af versioner/markeder)
Bagagenettet er nyttigt til fastholdelse og/eller transport af let ba-
gage. Bagagenettet er en del af Lineaccessori Alfa Romeo tilbe-
hørsprogrammet.
001-130 Alfa Giulietta DK 5ed 27-07-2010 9:11 Pagina 105
Page 107 of 294
106
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDHOLD
MOTORHJELM
ÅBNING
Gå frem på følgende måde:
❍Træk grebet A-fig. 77 i pilens retning.
❍Træk grebet B i pilens retning og åbn motorhjelmen.
VIGTIGT: Motorhjelmens åbning hjælpes af to gasstøddæmpere
i siden. Der må ikke foretages ændringer på støddæmperne eller
trækkes i motorhjelmen under åbning.
VIGTIGT: Inden man løfter motorhjelmen, skal man kontrollere at
rudeviskerne ikke er løftet fra forruden og at rudeviskeren ikke er
igang.
fig. 77A0K0116m
LUKNING
Sænk hjelmen med cirka 20 centimeter fra motorrummet, lad den
så falde og ved at løfte den kontrolleres det, at den er helt lukket
og ikke kun tilkoblet i sikkerhedsposition. Er hjelmen ikke i bund,
skal man ikke prøve at trykke den ned. Løft den igen, og gentag
proceduren.
VIGTIGT: Kontroller altid, at motorhjelmen er lukket helt i bund,
for at undgå at den åbnes under kørslen.
Af hensyn til sikkerheden skal hjelmen altid være
korrekt lukket under kørslen. Kontroller derfor al-
tid, at den er helt lukket, og at låsen er i indgreb.
Hvis man under kørslen opdager, at hjelmen ikke er helt
lukket, skal man omgående standse bilen og lukke hjel-
men korrekt.
Dette må kun gøres, når bilen holder stille.
001-130 Alfa Giulietta DK 5ed 27-07-2010 9:11 Pagina 106
Page 108 of 294
107
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDHOLD

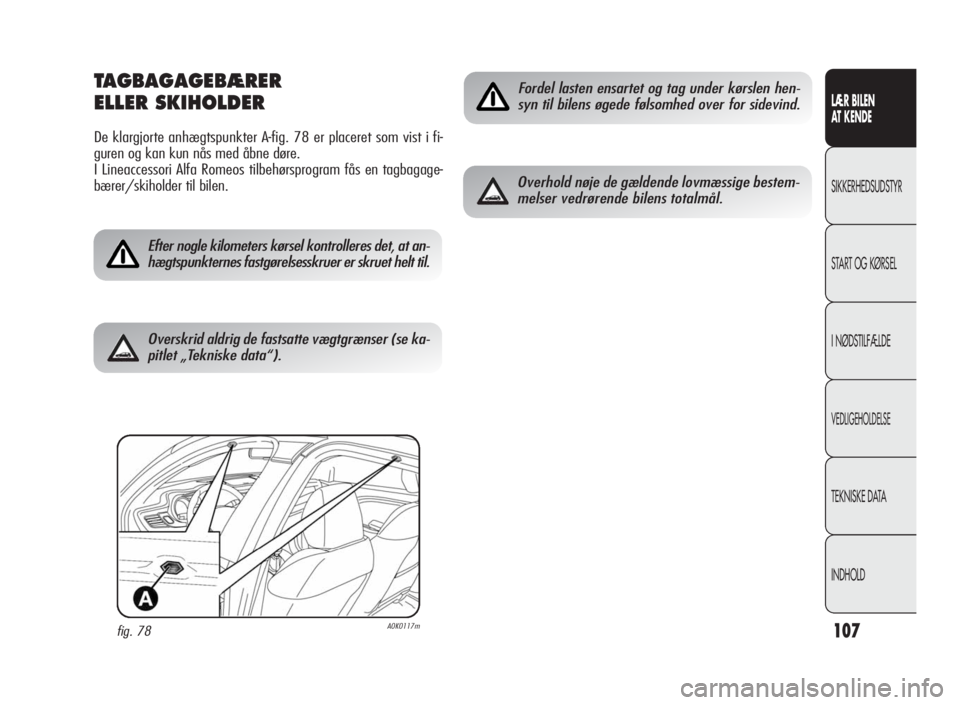

TAGBAGAGEBÆRER
ELLER SKIHOLDER
De klargjorte anhægtspunkter A-fig. 78 er placeret som vist i fi-
guren og kan kun nås med åbne døre.
I Lineaccessori Alfa Romeos tilbehørsprogram fås en tagbagage-
bærer/skiholder til bilen.
fig. 78A0K0117m
Efter nogle kilometers kørsel kontrolleres det, at an-
hægtspunkternes fastgørelsesskruer er skruet helt til.
Fordel lasten ensartet og tag under kørslen hen-
syn til bilens øgede følsomhed over for sidevind.
Overhold nøje de gældende lovmæssige bestem-
melser vedrørende bilens totalmål.
Overskrid aldrig de fastsatte vægtgrænser (se ka-
pitlet „Tekniske data“).
001-130 Alfa Giulietta DK 5ed 27-07-2010 9:11 Pagina 107
Page 109 of 294
108
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDHOLD

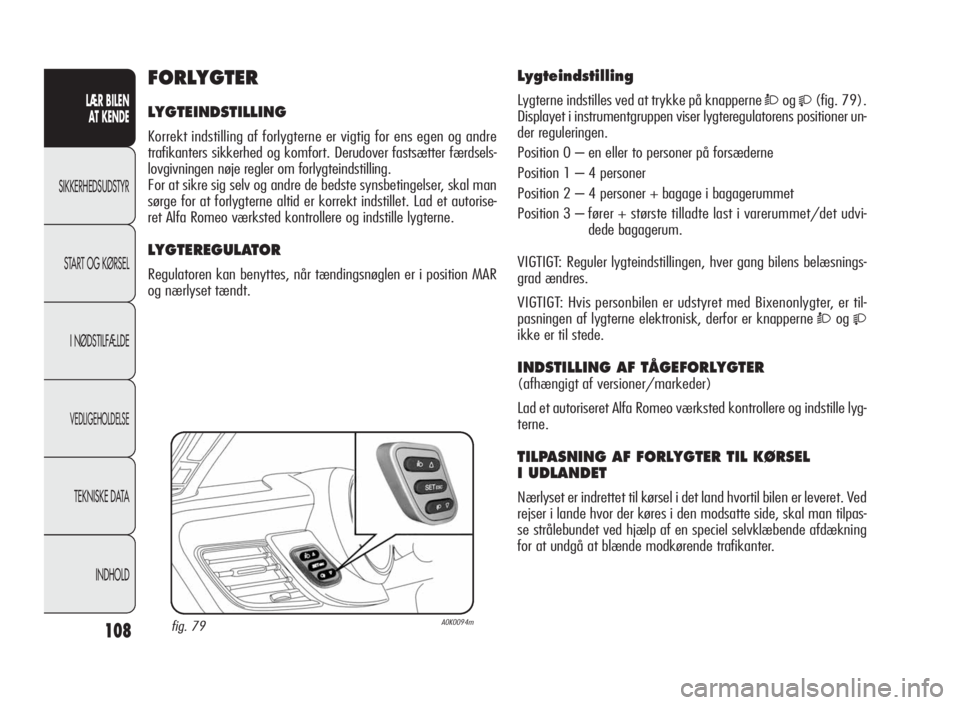

Lygteindstilling
Lygterne indstilles ved at trykke på knapperneÒog(fig. 79).
Displayet i instrumentgruppen viser lygteregulatorens positioner un-
der reguleringen.
Position 0 – en eller to personer på forsæderne
Position 1 – 4 personer
Position 2 – 4 personer + bagage i bagagerummet
Position 3 – fører + største tilladte last i varerummet/det udvi-
dede bagagerum.
VIGTIGT: Reguler lygteindstillingen, hver gang bilens belæsnings-
grad ændres.
VIGTIGT: Hvis personbilen er udstyret med Bixenonlygter, er til-
pasningen af lygterne elektronisk, derfor er knapperne
Òogikke er til stede.
INDSTILLING AF TÅGEFORLYGTER
(afhængigt af versioner/markeder)
Lad et autoriseret Alfa Romeo værksted kontrollere og indstille lyg-
terne.
TILPASNING AF FORLYGTER TIL KØRSEL
I UDLANDET
Nærlyset er indrettet til kørsel i det land hvortil bilen er leveret. Ved
rejser i lande hvor der køres i den modsatte side, skal man tilpas-
se strålebundet ved hjælp af en speciel selvklæbende afdækning
for at undgå at blænde modkørende trafikanter.
A0K0094mfig. 79
FORLYGTER
LYGTEINDSTILLING
Korrekt indstilling af forlygterne er vigtig for ens egen og andre
trafikanters sikkerhed og komfort. Derudover fastsætter færdsels-
lovgivningen nøje regler om forlygteindstilling.
For at sikre sig selv og andre de bedste synsbetingelser, skal man
sørge for at forlygterne altid er korrekt indstillet. Lad et autorise-
ret Alfa Romeo værksted kontrollere og indstille lygterne.
LYGTEREGULATOR
Regulatoren kan benyttes, når tændingsnøglen er i position MAR
og nærlyset tændt.
001-130 Alfa Giulietta DK 5ed 27-07-2010 9:11 Pagina 108
Page 110 of 294
109
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDHOLD

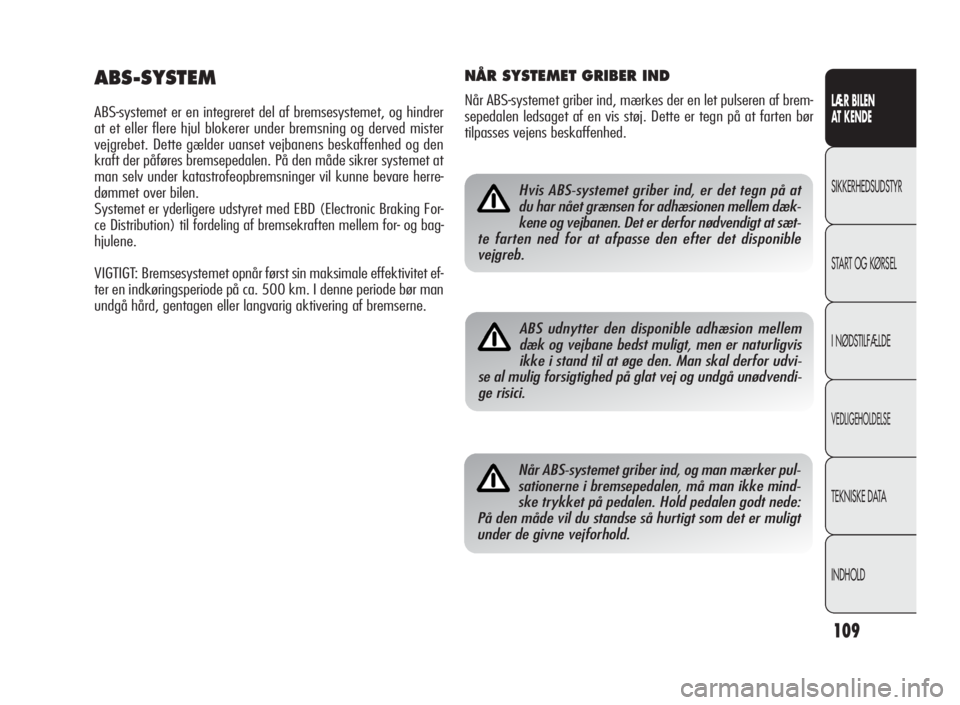

Hvis ABS-systemet griber ind, er det tegn på at
du har nået grænsen for adhæsionen mellem dæk-
kene og vejbanen. Det er derfor nødvendigt at sæt-
te farten ned for at afpasse den efter det disponible
vejgreb.
ABS-SYSTEM
ABS-systemet er en integreret del af bremsesystemet, og hindrer
at et eller flere hjul blokerer under bremsning og derved mister
vejgrebet. Dette gælder uanset vejbanens beskaffenhed og den
kraft der påføres bremsepedalen. På den måde sikrer systemet at
man selv under katastrofeopbremsninger vil kunne bevare herre-
dømmet over bilen.
Systemet er yderligere udstyret med EBD (Electronic Braking For-
ce Distribution) til fordeling af bremsekraften mellem for- og bag-
hjulene.
VIGTIGT: Bremsesystemet opnår først sin maksimale effektivitet ef-
ter en indkøringsperiode på ca. 500 km. I denne periode bør man
undgå hård, gentagen eller langvarig aktivering af bremserne.
ABS udnytter den disponible adhæsion mellem
dæk og vejbane bedst muligt, men er naturligvis
ikke i stand til at øge den. Man skal derfor udvi-
se al mulig forsigtighed på glat vej og undgå unødvendi-
ge risici.
Når ABS-systemet griber ind, og man mærker pul-
sationerne i bremsepedalen, må man ikke mind-
ske trykket på pedalen. Hold pedalen godt nede:
På den måde vil du standse så hurtigt som det er muligt
under de givne vejforhold.
NÅR SYSTEMET GRIBER IND
Når ABS-systemet griber ind, mærkes der en let pulseren af brem-
sepedalen ledsaget af en vis støj. Dette er tegn på at farten bør
tilpasses vejens beskaffenhed.
001-130 Alfa Giulietta DK 5ed 27-07-2010 9:11 Pagina 109
