Alfa Romeo Giulietta 2010 Brugs- og vedligeholdelsesvejledning (in Danish)

170
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDHOLD

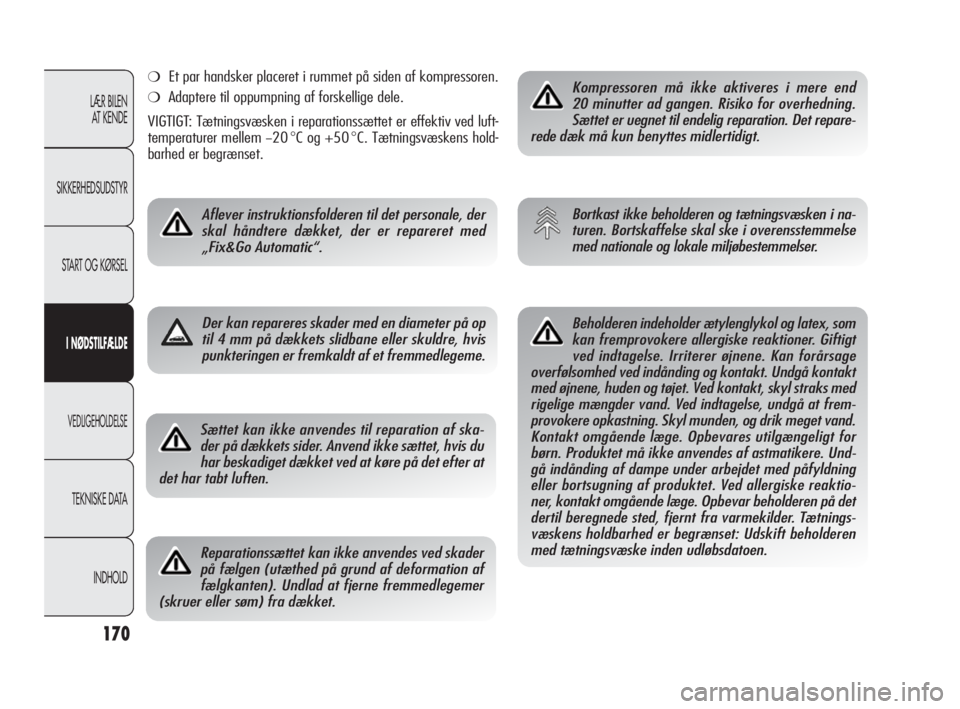

Sættet kan ikke anvendes til reparation af ska-
der på dækkets sider. Anvend ikke sættet, hvis du
har beskadiget dækket ved at køre på det efter at
det har tabt luften.
Reparationssættet kan ikke anvendes ved skader
på fælgen (utæthed på grund af deformation af
fælgkanten). Undlad at fjerne fremmedlegemer
(skruer eller søm) fra dækket.
Kompressoren må ikke aktiveres i mere end
20 minutter ad gangen. Risiko for overhedning.
Sættet er uegnet til endelig reparation. Det repare-
rede dæk må kun benyttes midlertidigt.
Bortkast ikke beholderen og tætningsvæsken i na-
turen. Bortskaffelse skal ske i overensstemmelse
med nationale og lokale miljøbestemmelser.
Beholderen indeholder ætylenglykol og latex, som
kan fremprovokere allergiske reaktioner. Giftigt
ved indtagelse. Irriterer øjnene. Kan forårsage
overfølsomhed ved indånding og kontakt. Undgå kontakt
med øjnene, huden og tøjet. Ved kontakt, skyl straks med
rigelige mængder vand. Ved indtagelse, undgå at frem-
provokere opkastning. Skyl munden, og drik meget vand.
Kontakt omgående læge. Opbevares utilgængeligt for
børn. Produktet må ikke anvendes af astmatikere. Und-
gå indånding af dampe under arbejdet med påfyldning
eller bortsugni
ng af produktet. Ved allergiske reaktio-
ner, kontakt omgående læge. Opbevar beholderen på det
dertil beregnede sted, fjernt fra varmekilder. Tætnings-
væskens holdbarhed er begrænset: Udskift beholderen
med tætningsvæske inden udløbsdatoen.
❍Et par handsker placeret i rummet på siden af kompressoren.
❍Adaptere til oppumpning af forskellige dele.
VIGTIGT: Tætningsvæsken i reparationssættet er effektiv ved luft-
temperaturer mellem
−20 °C og +50 °C. Tætningsvæskens hold-
barhed er begrænset.
Aflever instruktionsfolderen til det personale, der
skal håndtere dækket, der er repareret med
„Fix&Go Automatic“.
Der kan repareres skader med en diameter på op
til 4 mm på dækkets slidbane eller skuldre, hvis
punkteringen er fremkaldt af et fremmedlegeme.
161-198 Alfa Giulietta DK 4ed 5-05-2010 14:29 Pagina 170

171
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDHOLD

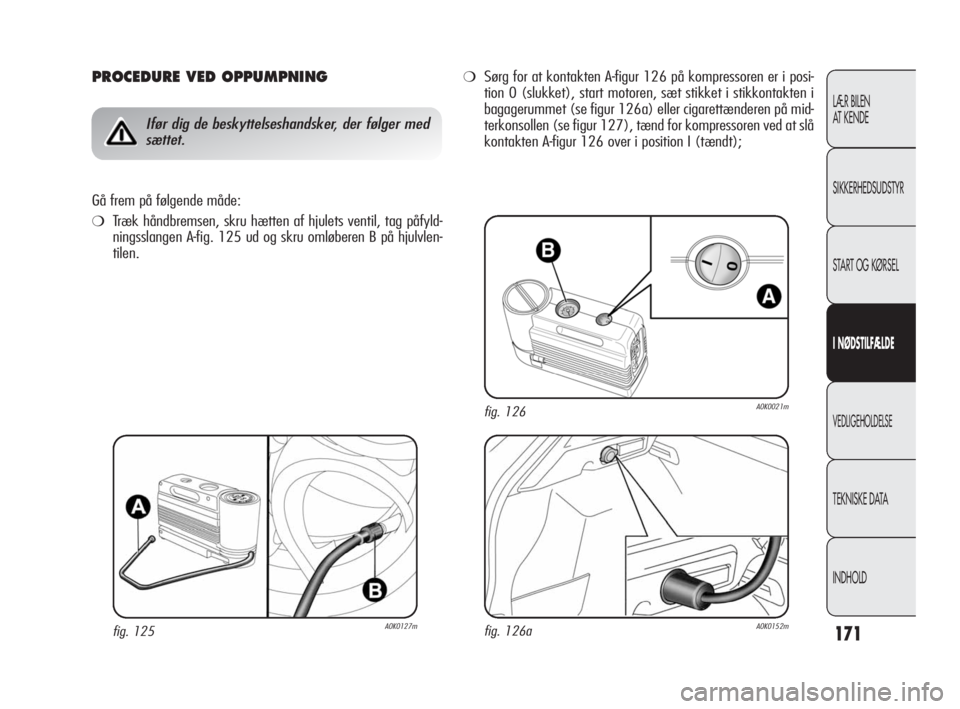

PROCEDURE VED OPPUMPNING
Ifør dig de beskyttelseshandsker, der følger med
sættet.
Gå frem på følgende måde:
❍Træk håndbremsen, skru hætten af hjulets ventil, tag påfyld-
ningsslangen A-fig. 125 ud og skru omløberen B på hjulvlen-
tilen.
❍Sørg for at kontakten A-figur 126 på kompressoren er i posi-
tion 0 (slukket), start motoren, sæt stikket i stikkontakten i
bagagerummet (se figur 126a) eller cigarettænderen på mid-
terkonsollen (se figur 127), tænd for kompressoren ved at slå
kontakten A-figur 126 over i position I (tændt);
fig. 125A0K0127mfig. 126aA0K0152m
fig. 126A0K0021m
161-198 Alfa Giulietta DK 4ed 5-05-2010 14:29 Pagina 171

172
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDHOLD

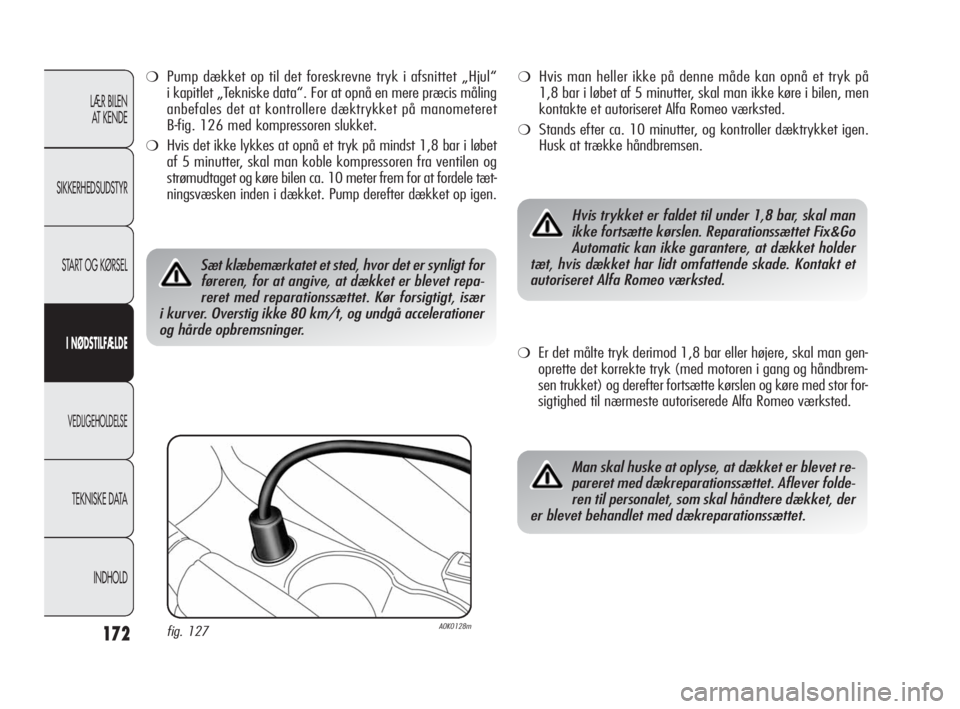

❍Pump dækket op til det foreskrevne tryk i afsnittet „Hjul“
i kapitlet „Tekniske data“. For at opnå en mere præcis måling
anbefales det at kontrollere dæktrykket på manometeret
B-fig. 126 med kompressoren slukket.
❍Hvis det ikke lykkes at opnå et tryk på mindst 1,8 bar i løbet
af 5 minutter, skal man koble kompressoren fra ventilen og
strømudtaget og køre bilen ca. 10 meter frem for at fordele tæt-
ningsvæsken inden i dækket. Pump derefter dækket op igen.
❍Hvis man heller ikke på denne måde kan opnå et tryk på
1,8 bari løbet af 5 minutter, skal man ikke køre i bilen, men
kontakte et autoriseret Alfa Romeo værksted.
❍Stands efter ca. 10 minutter, og kontroller dæktrykket igen.
Husk at trække håndbremsen.
Sæt klæbemærkatet et sted, hvor det er synligt for
føreren, for at angive, at dækket er blevet repa-
reret med reparationssættet. Kør forsigtigt, især
i kurver. Overstig ikke 80 km/t, og undgå accelerationer
og hårde opbremsninger.
❍Er det målte tryk derimod 1,8 bar eller højere, skal man gen-
oprette det korrekte tryk (med motoren i gang og håndbrem-
sen trukket) og derefter fortsætte kørslen og køre med stor for-
sigtighed til nærmeste autoriserede Alfa Romeo værksted.
Hvis trykket er faldet til under 1,8 bar, skal man
ikke fortsætte kørslen. Reparationssættet Fix&Go
Automatic kan ikke garantere, at dækket holder
tæt, hvis dækket har lidt omfattende skade. Kontakt et
autoriseret Alfa Romeo værksted.
Man skal huske at oplyse, at dækket er blevet re-
pareret med dækreparationssættet. Aflever folde-
ren til personalet, som skal håndtere dækket, der
er blevet behandlet med dækreparationssættet.
fig. 127A0K0128m
161-198 Alfa Giulietta DK 4ed 5-05-2010 14:29 Pagina 172

173
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDHOLD
fig. 128A0K0086m
A

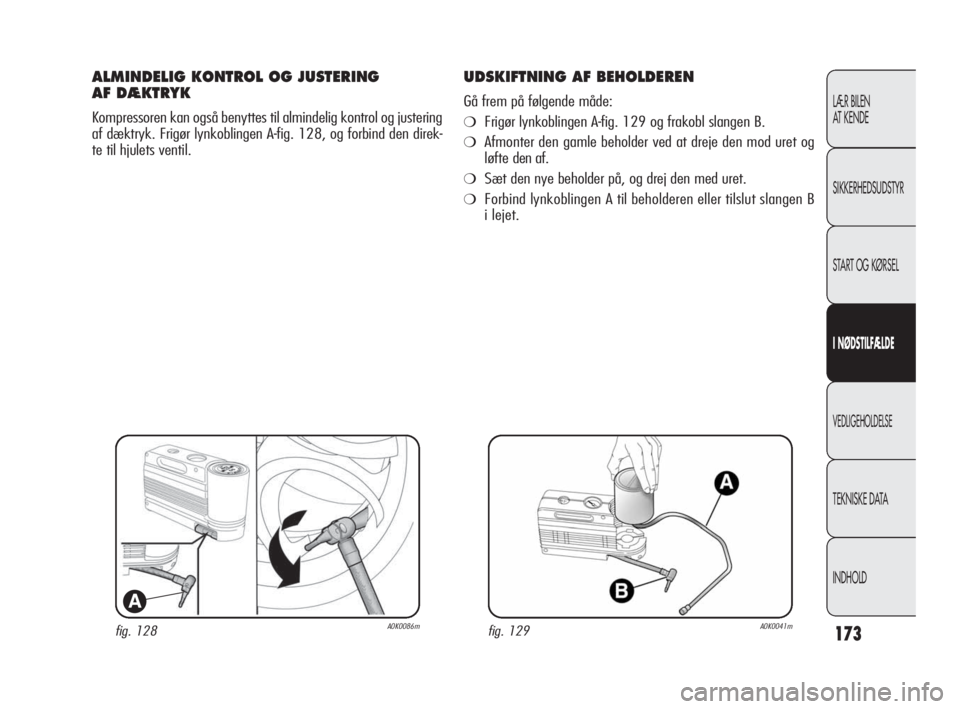

ALMINDELIG KONTROL OG JUSTERING
AF DÆKTRYK
Kompressoren kan også benyttes til almindelig kontrol og justering
af dæktryk. Frigør lynkoblingen A-fig. 128, og forbind den direk-
te til hjulets ventil.
UDSKIFTNING AF BEHOLDEREN
Gå frem på følgende måde:
❍Frigør lynkoblingen A-fig. 129 og frakobl slangen B.
❍Afmonter den gamle beholder ved at dreje den mod uret og
løfte den af.
❍Sæt den nye beholder på, og drej den med uret.
❍Forbind lynkoblingen A til beholderen eller tilslut slangen B
i lejet.
fig. 129A0K0041m
161-198 Alfa Giulietta DK 4ed 5-05-2010 14:29 Pagina 173

174
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDHOLD

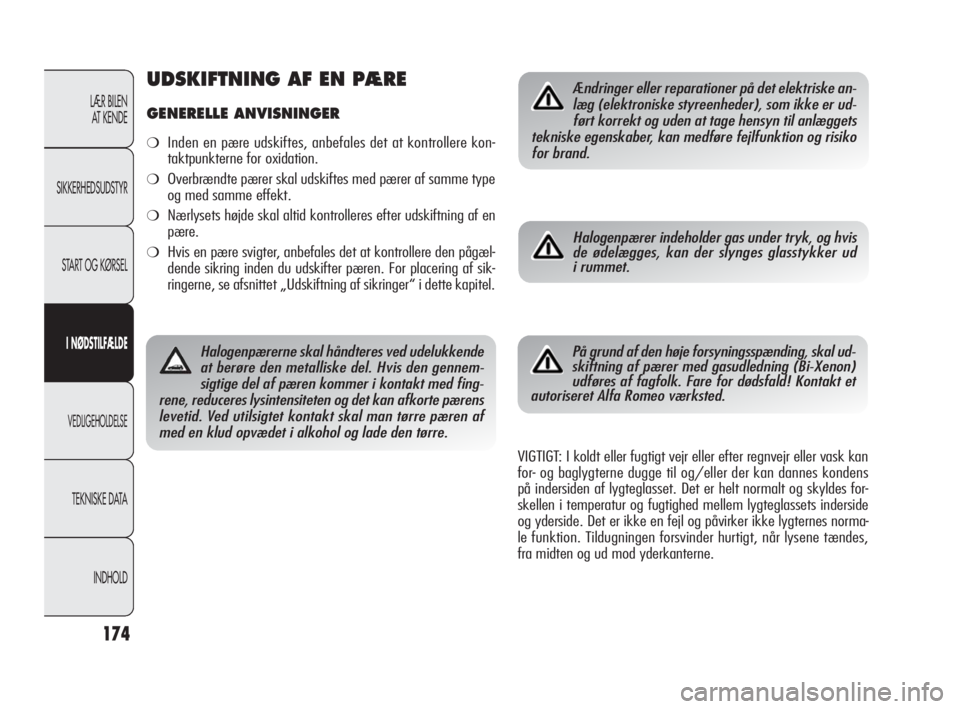

Halogenpærerne skal håndteres ved udelukkende
at berøre den metalliske del. Hvis den gennem-
sigtige del af pæren kommer i kontakt med fing-
rene, reduceres lysintensiteten og det kan afkorte pærens
levetid. Ved utilsigtet kontakt skal man tørre pæren af
med en klud opvædet i alkohol og lade den tørre.
Ændringer eller reparationer på det elektriske an-
læg (elektroniske styreenheder), som ikke er ud-
ført korrekt og uden at tage hensyn til anlæggets
tekniske egenskaber, kan medføre fejlfunktion og risiko
for brand.
Halogenpærer indeholder gas under tryk, og hvis
de ødelægges, kan der slynges glasstykker ud
i rummet.
På grund af den høje forsyningsspænding, skal ud-
skiftning af pærer med gasudledning (Bi-Xenon)
udføres af fagfolk. Fare for dødsfald! Kontakt et
autoriseret Alfa Romeo værksted.
VIGTIGT: I koldt eller fugtigt vejr eller efter regnvejr eller vask kan
for- og baglygterne dugge til og/eller der kan dannes kondens
på indersiden af lygteglasset. Det er helt normalt og skyldes for-
skellen i temperatur og fugtighed mellem lygteglassets inderside
og yderside. Det er ikke en fejl og påvirker ikke lygternes norma-
le funktion. Tildugningen forsvinder hurtigt, når lysene tændes,
fra midten og ud mod yderkanterne.
UDSKIFTNING AF EN PÆRE
GENERELLE ANVISNINGER
❍Inden en pære udskiftes, anbefales det at kontrollere kon-
taktpunkterne for oxidation.
❍Overbrændte pærer skal udskiftes med pærer af samme type
og med samme effekt.
❍Nærlysets højde skal altid kontrolleres efter udskiftning af en
pære.
❍Hvis en pære svigter, anbefales det at kontrollere den pågæl-
dende sikring inden du udskifter pæren. For placering af sik-
ringerne, se afsnittet „Udskiftning af sikringer“ i dette kapitel.
161-198 Alfa Giulietta DK 4ed 5-05-2010 14:29 Pagina 174

175
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDHOLD

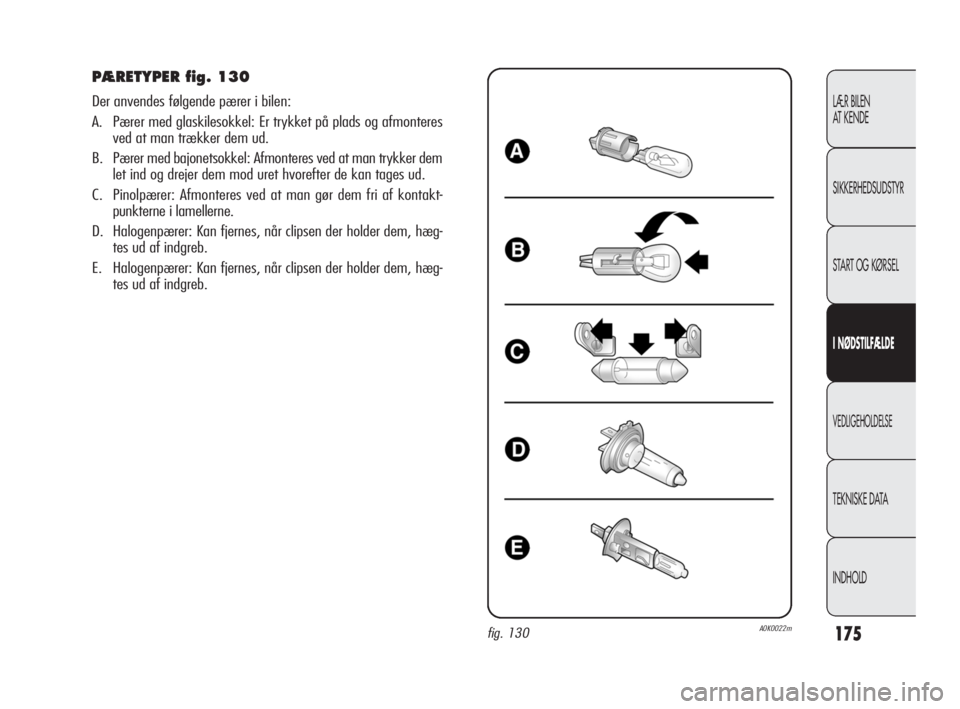

PÆRETYPER fig. 130
Der anvendes følgende pærer i bilen:
A. Pærer med glaskilesokkel: Er trykket på plads og afmonteres
ved at man trækker dem ud.
B. Pærer med bajonetsokkel: Afmonteres ved at man trykker dem
let ind og drejer dem mod uret hvorefter de kan tages ud.
C. Pinolpærer: Afmonteres ved at man gør dem fri af kontakt-
punkterne i lamellerne.
D. Halogenpærer: Kan fjernes, når clipsen der holder dem, hæg-
tes ud af indgreb.
E. Halogenpærer: Kan fjernes, når clipsen der holder dem, hæg-
tes ud af indgreb.
fig. 130A0K0022m
161-198 Alfa Giulietta DK 4ed 5-05-2010 14:29 Pagina 175

–
–
55 W
55 W
D1S
24 W
10 W
–
–
–
5 W
55 W
21 W
21 W
10 W
5 W
5 W
5 WLED
LED
H7
H1
F
PY24W
R10W
LED
LED
LED
W5W
H3
H21W
P21W
C10W
W5W
C5W
W5W
176
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDHOLD
–
–
D
E
–
B
B
–
–
–
A
E
B
B
C
A
C
A

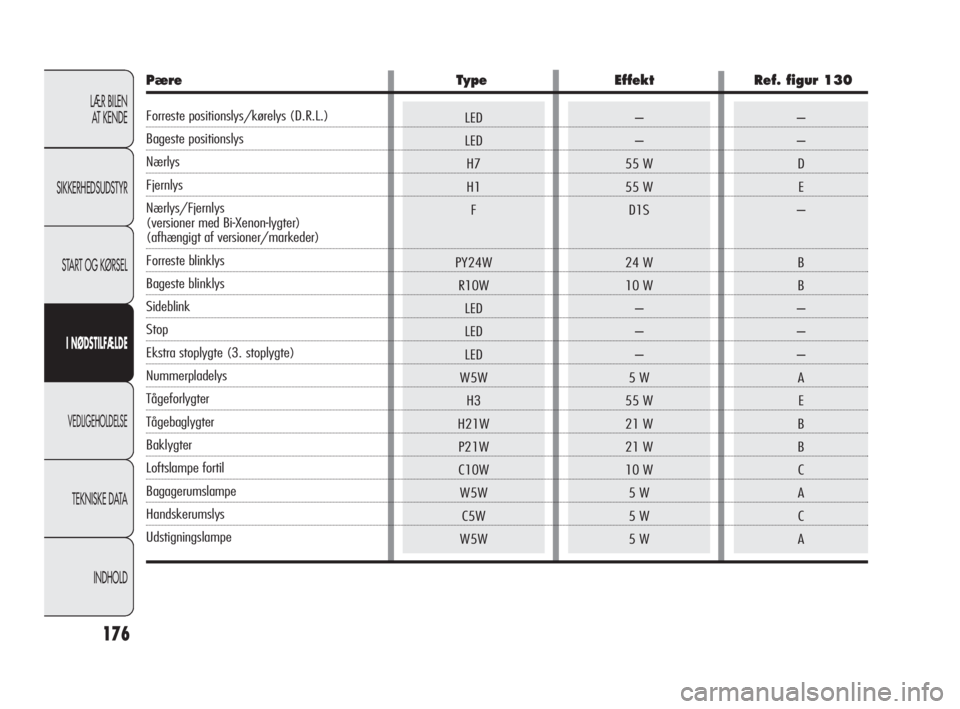

Pære Type Effekt Ref. figur 130
Forreste positionslys/kørelys (D.R.L.)
Bageste positionslys
Nærlys
Fjernlys
Nærlys/Fjernlys
(versioner med Bi-Xenon-lygter)
(afhængigt af versioner/markeder)
Forreste blinklys
Bageste blinklys
Sideblink
Stop
Ekstra stoplygte (3. stoplygte)
Nummerpladelys
Tågeforlygter
Tågebaglygter
Baklygter
Loftslampe fortil
Bagagerumslampe
Handskerumslys
Udstigningslampe
161-198 Alfa Giulietta DK 4ed 5-05-2010 14:29 Pagina 176

177
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDHOLD

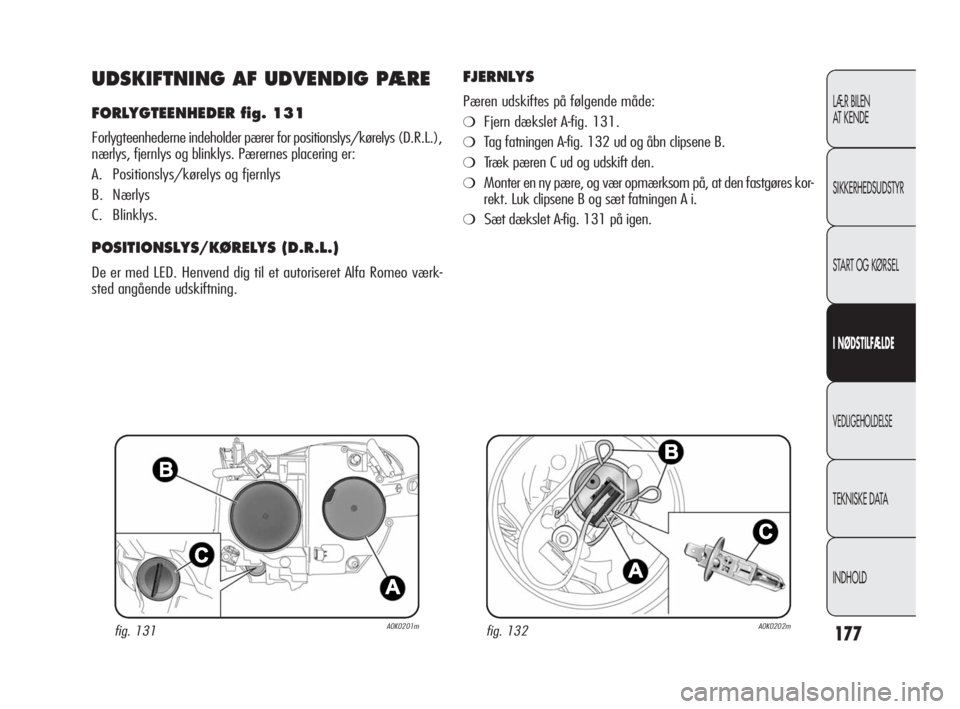

UDSKIFTNING AF UDVENDIG PÆRE
FORLYGTEENHEDER fig. 131
Forlygteenhederne indeholder pærer for positionslys/kørelys (D.R.L.),
nærlys, fjernlys og blinklys. Pærernes placering er:
A.Positionslys/kørelys og fjernlys
B.Nærlys
C.Blinklys.
POSITIONSLYS/KØRELYS (D.R.L.)
De er med LED. Henvend dig til et autoriseret Alfa Romeo værk-
sted angående udskiftning.
FJERNLYS
Pæren udskiftes på følgende måde:
❍Fjern dækslet A-fig. 131.
❍Tag fatningen A-fig. 132 ud og åbn clipsene B.
❍Træk pæren C ud og udskift den.
❍Monter en ny pære, og vær opmærksom på, at den fastgøres kor-
rekt. Luk clipsene B og sæt fatningen A i.
❍Sæt dækslet A-fig. 131 på igen.
fig. 131A0K0201mfig. 132A0K0202m
161-198 Alfa Giulietta DK 4ed 5-05-2010 14:29 Pagina 177

178
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDHOLD

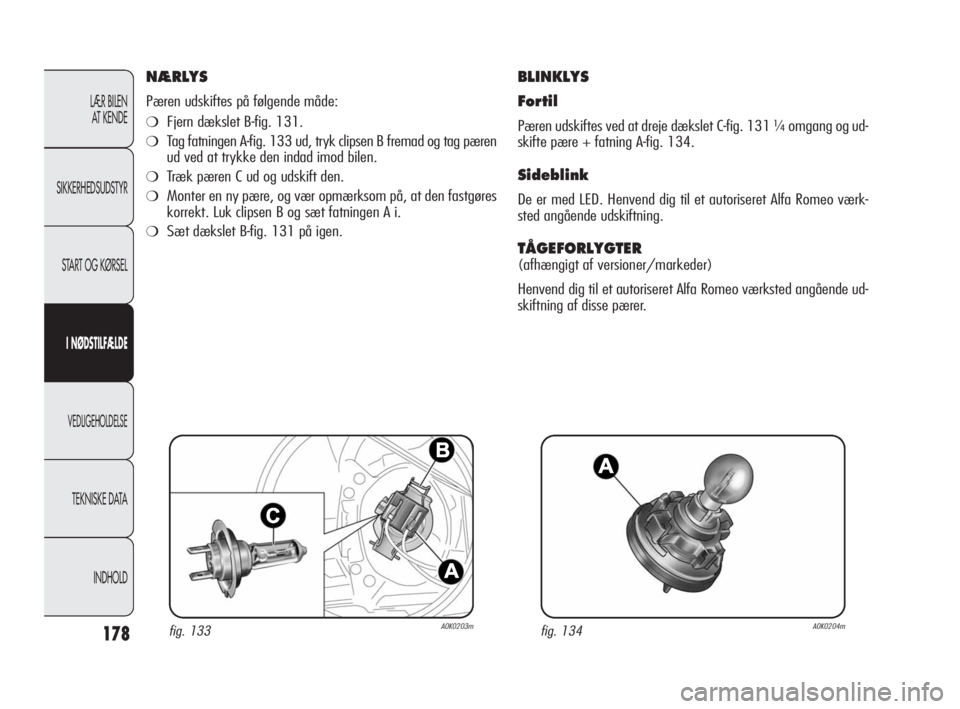

NÆRLYS
Pæren udskiftes på følgende måde:
❍Fjern dækslet B-fig. 131.
❍Tag fatningen A-fig. 133 ud, tryk clipsen B fremad og tag pæren
ud ved at trykke den indad imod bilen.
❍Træk pæren C ud og udskift den.
❍Monter en ny pære, og vær opmærksom på, at den fastgøres
korrekt. Luk clipsen B og sæt fatningen A i.
❍Sæt dækslet B-fig. 131 på igen.
BLINKLYS
Fortil
Pæren udskiftes ved at dreje dækslet C-fig. 131 ¼ omgang og ud-
skifte pære + fatning A-fig. 134.
Sideblink
De er med LED. Henvend dig til et autoriseret Alfa Romeo værk-
sted angående udskiftning.
TÅGEFORLYGTER
(afhængigt af versioner/markeder)
Henvend dig til et autoriseret Alfa Romeo værksted angående ud-
skiftning af disse pærer.
fig. 133A0K0203mfig. 134A0K0204m
161-198 Alfa Giulietta DK 4ed 5-05-2010 14:29 Pagina 178

179
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDHOLD
BAGLYGTEENHEDER
Baglygteenheden består af positionslys, stoplys, blinklys (pærerne
sidder på en fast lygteenhed) og baklys og tågebaglys (pærerne
sidder på en lygteenhed på bagagerumsklappen).
Afmontering af lygteenheden
Gå frem på følgende måde:
❍Åbn bagagerummet og løsn skruen A-fig. 135, der fastgør bag-
lygteenheden.
❍Træk hele lygteenheden ud med begge hænder i retningen,
som vist med pilen (se fig. 135).
❍Tilslut det elektriske stik og forsæt med udskiftningen af den
berørte pære.
POSITIONSLYS/STOPLYS
De er med LED. Henvend dig til et autoriseret Alfa Romeo værk-
sted angående udskiftning.
BLINKLYS
Med lygteenheden afmonteret udskiftes pæren ved at løsne de
to skruer A-fig. 136, og trække fatningen ud. Udskift herefter
pæren B.
fig. 135A0K0184mfig. 136A0K0205m
161-198 Alfa Giulietta DK 4ed 5-05-2010 14:29 Pagina 179
