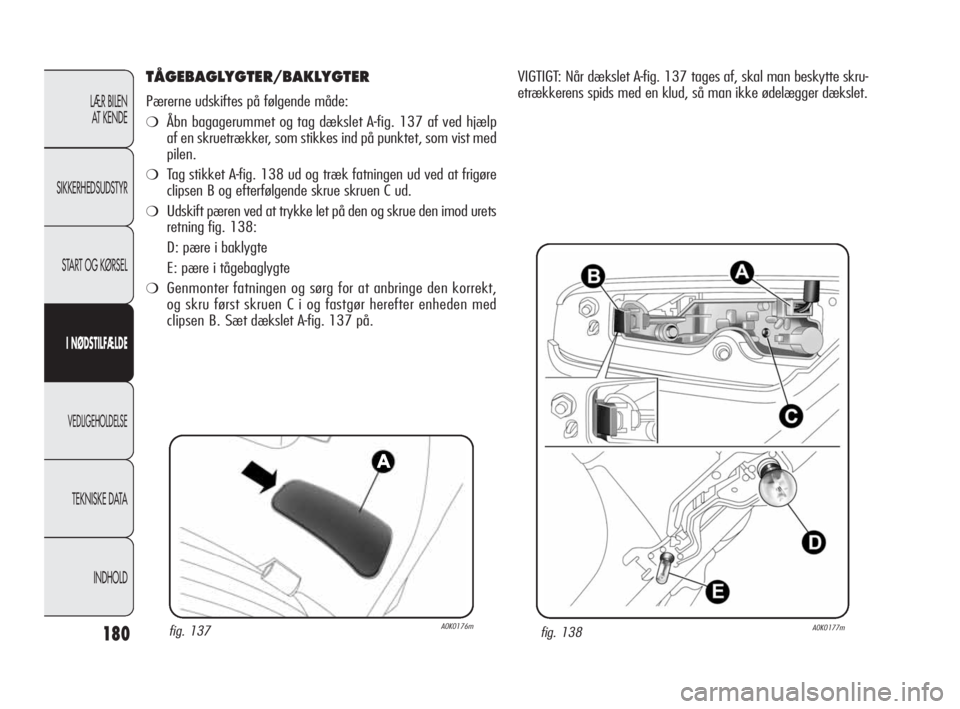

Alfa Romeo Giulietta 2010 Brugs- og vedligeholdelsesvejledning (in Danish)

180
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDHOLD
TÅGEBAGLYGTER/BAKLYGTER
Pærerne udskiftes på følgende måde:
❍Åbn bagagerummet og tag dækslet A-fig. 137 af ved hjælp
af en skruetrækker, som stikkes ind på punktet, som vist med
pilen.
❍Tag stikket A-fig. 138 ud og træk fatningen ud ved at frigøre
clipsen B og efterfølgende skrue skruen C ud.
❍Udskift pæren ved at trykke let på den og skrue den imod urets
retning fig. 138:
D: pære i baklygte
E: pære i tågebaglygte
❍Genmonter fatningen og sørg for at anbringe den korrekt,
og skru først skruen C i og fastgør herefter enheden med
clipsen B. Sæt dækslet A-fig. 137 på.
fig. 137A0K0176mfig. 138A0K0177m
VIGTIGT: Når dækslet A-fig. 137 tages af, skal man beskytte skru-
etrækkerens spids med en klud, så man ikke ødelægger dækslet.
161-198 Alfa Giulietta DK 4ed 5-05-2010 14:29 Pagina 180

181
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDHOLD

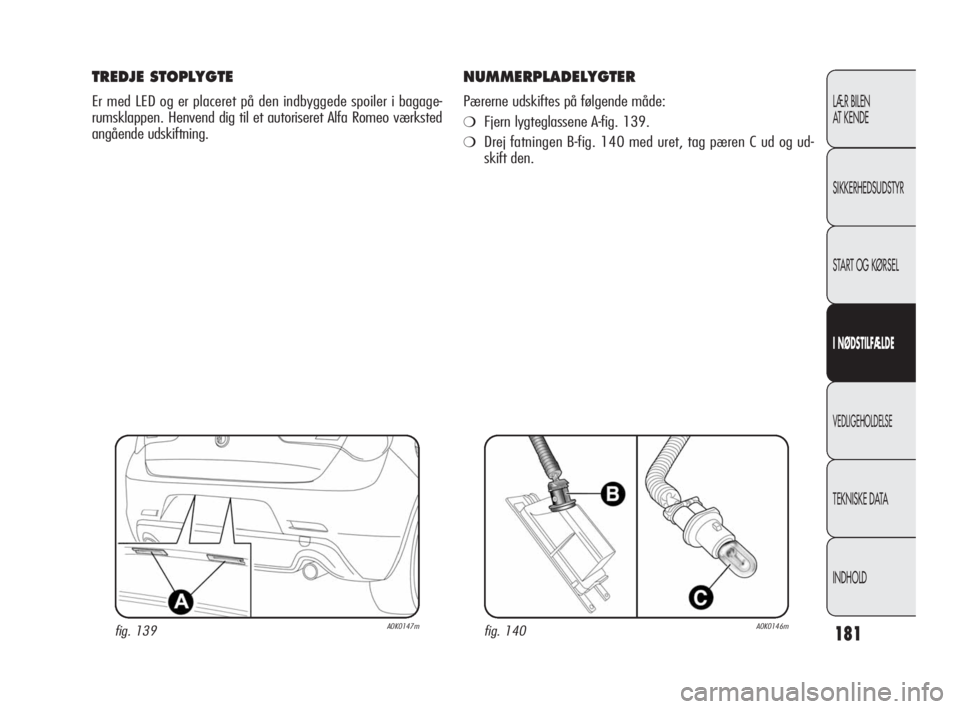

TREDJE STOPLYGTE
Er med LED og er placeret på den indbyggede spoiler i bagage-
rumsklappen. Henvend dig til et autoriseret Alfa Romeo værksted
angående udskiftning.
NUMMERPLADELYGTER
Pærerne udskiftes på følgende måde:
❍Fjern lygteglassene A-fig. 139.
❍Drej fatningen B-fig. 140 med uret, tag pæren C ud og ud-
skift den.
fig. 139A0K0147mfig. 140A0K0146m
161-198 Alfa Giulietta DK 4ed 5-05-2010 14:29 Pagina 181

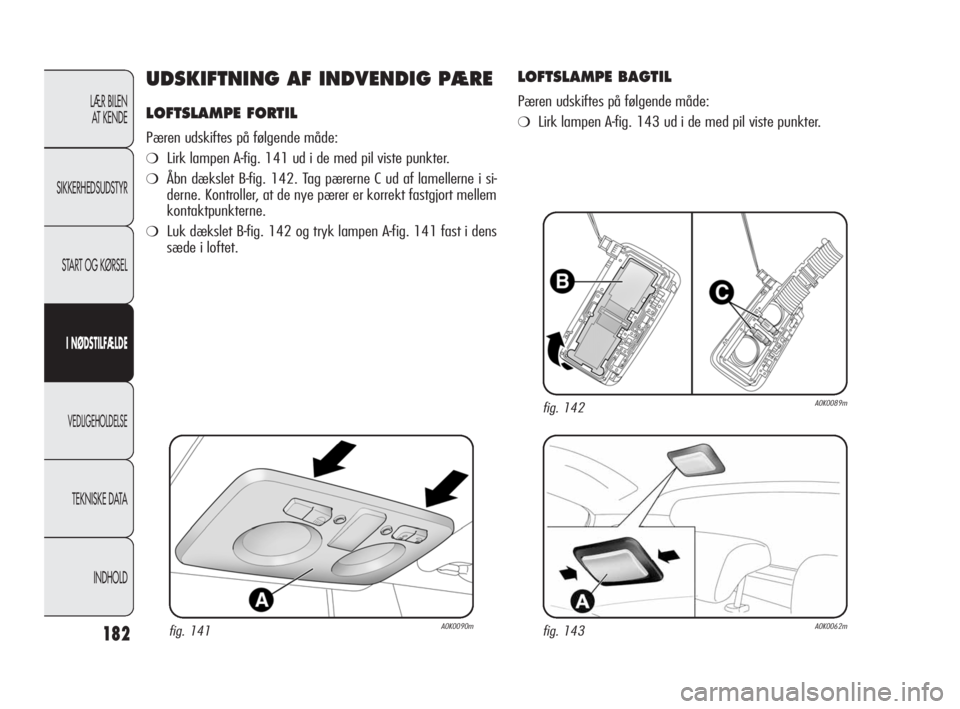

182
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDHOLD
UDSKIFTNING AF INDVENDIG PÆRE
LOFTSLAMPE FORTIL
Pæren udskiftes på følgende måde:
❍Lirk lampen A-fig. 141 ud i de med pil viste punkter.
❍Åbn dækslet B-fig. 142.Tag pærerne C ud af lamellerne i si-
derne. Kontroller, at de nye pærer er korrekt fastgjort mellem
kontaktpunkterne.
❍Luk dækslet B-fig. 142 og tryk lampen A-fig. 141 fast i dens
sæde i loftet.
fig. 141A0K0090m
fig. 142A0K0089m
fig. 143A0K0062m
LOFTSLAMPE BAGTIL
Pæren udskiftes på følgende måde:
❍Lirk lampen A-fig. 143 ud i de med pil viste punkter.
161-198 Alfa Giulietta DK 4ed 5-05-2010 14:29 Pagina 182

183
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDHOLD

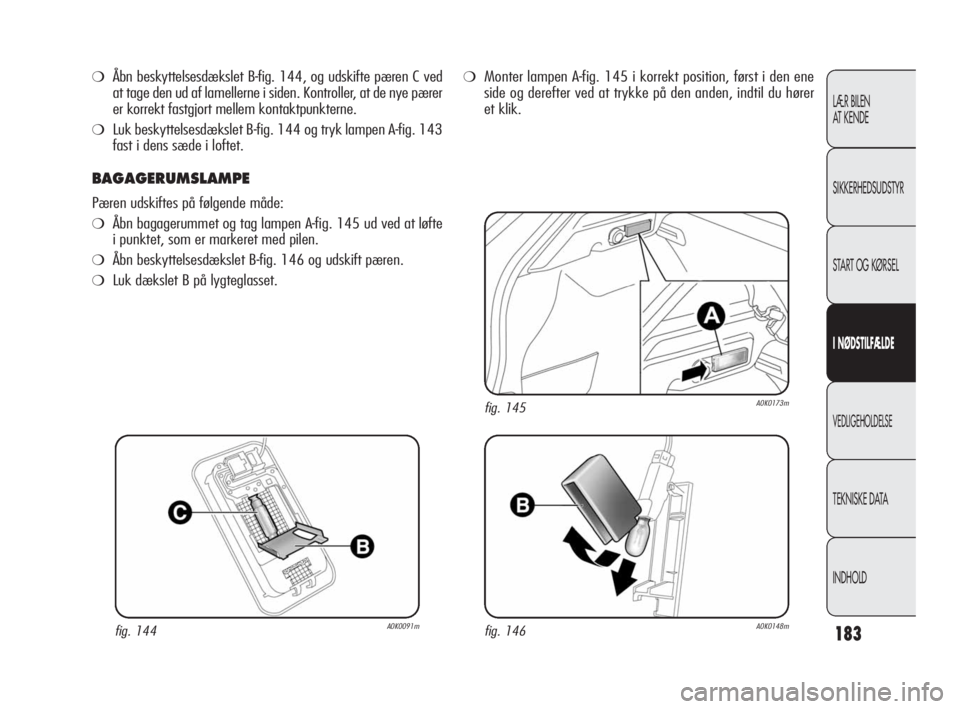

❍Åbn beskyttelsesdækslet B-fig. 144, og udskifte pæren C ved
at tage den ud af lamellerne i siden. Kontroller, at de nye pærer
er korrekt fastgjort mellem kontaktpunkterne.
❍Luk beskyttelsesdækslet B-fig. 144 og tryk lampen A-fig. 143
fast i dens sæde i loftet.
BAGAGERUMSLAMPE
Pæren udskiftes på følgende måde:
❍Åbn bagagerummet og tag lampen A-fig. 145 ud ved at løfte
i punktet, som er markeret med pilen.
❍Åbn beskyttelsesdækslet B-fig. 146 og udskift pæren.
❍Luk dækslet B på lygteglasset.
❍Monter lampen A-fig. 145 i korrekt position, først i den ene
side og derefter ved at trykke på den anden, indtil du hører
et klik.
fig. 146A0K0148m
fig. 145A0K0173m
fig. 144A0K0091m
161-198 Alfa Giulietta DK 4ed 5-05-2010 14:29 Pagina 183

184
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDHOLD

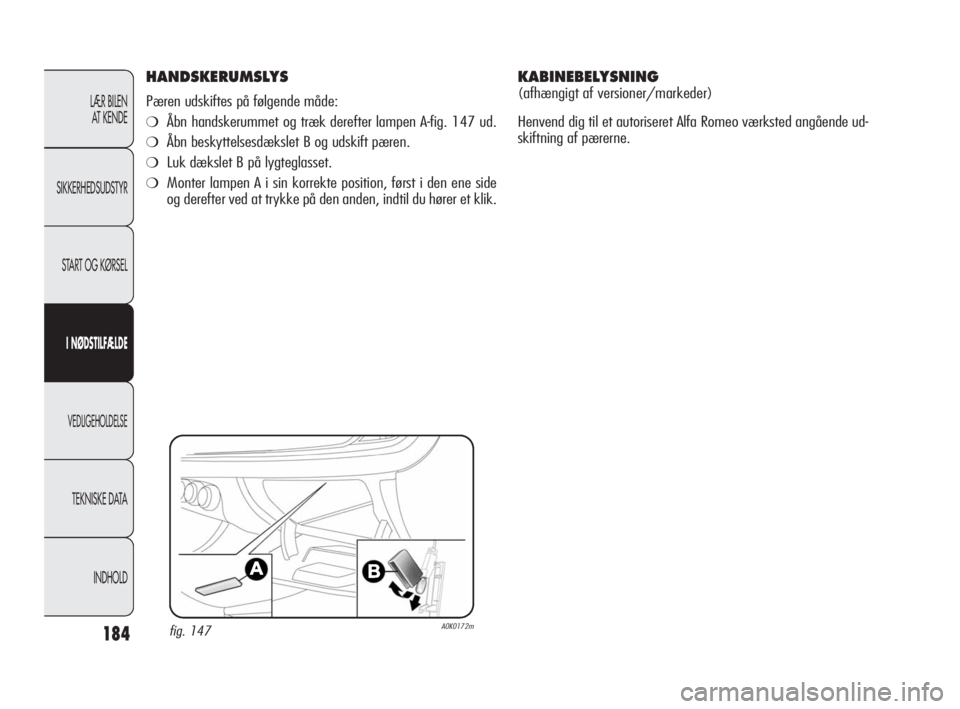

HANDSKERUMSLYS
Pæren udskiftes på følgende måde:
❍Åbn handskerummet og træk derefter lampen A-fig. 147 ud.
❍Åbn beskyttelsesdækslet B og udskift pæren.
❍Luk dækslet B på lygteglasset.
❍Monter lampen A i sin korrekte position, først i den ene side
og derefter ved at trykke på den anden, indtil du hører et klik.
fig. 147A0K0172m
KABINEBELYSNING
(afhængigt af versioner/markeder)
Henvend dig til et autoriseret Alfa Romeo værksted angående ud-
skiftning af pærerne.
161-198 Alfa Giulietta DK 4ed 5-05-2010 14:29 Pagina 184

185
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDHOLD

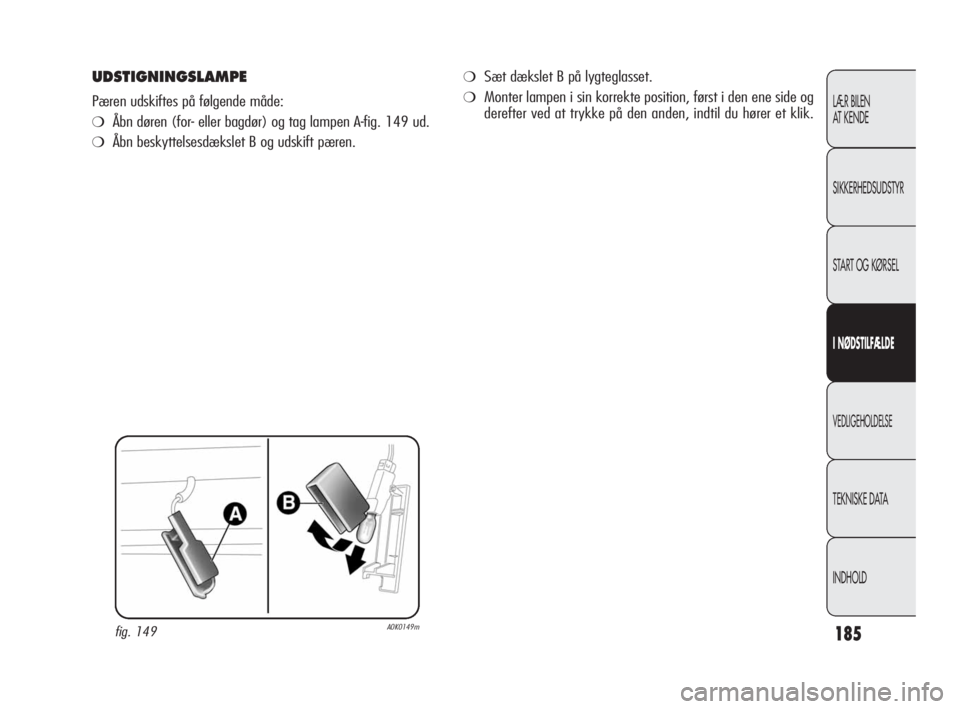

UDSTIGNINGSLAMPE
Pæren udskiftes på følgende måde:
❍Åbn døren (for- eller bagdør) og tag lampen A-fig. 149 ud.
❍Åbn beskyttelsesdækslet B og udskift pæren.
fig. 149A0K0149m
❍Sæt dækslet B på lygteglasset.
❍Monter lampen i sin korrekte position, først i den ene side og
derefter ved at trykke på den anden, indtil du hører et klik.
161-198 Alfa Giulietta DK 4ed 5-05-2010 14:29 Pagina 185

186
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDHOLD

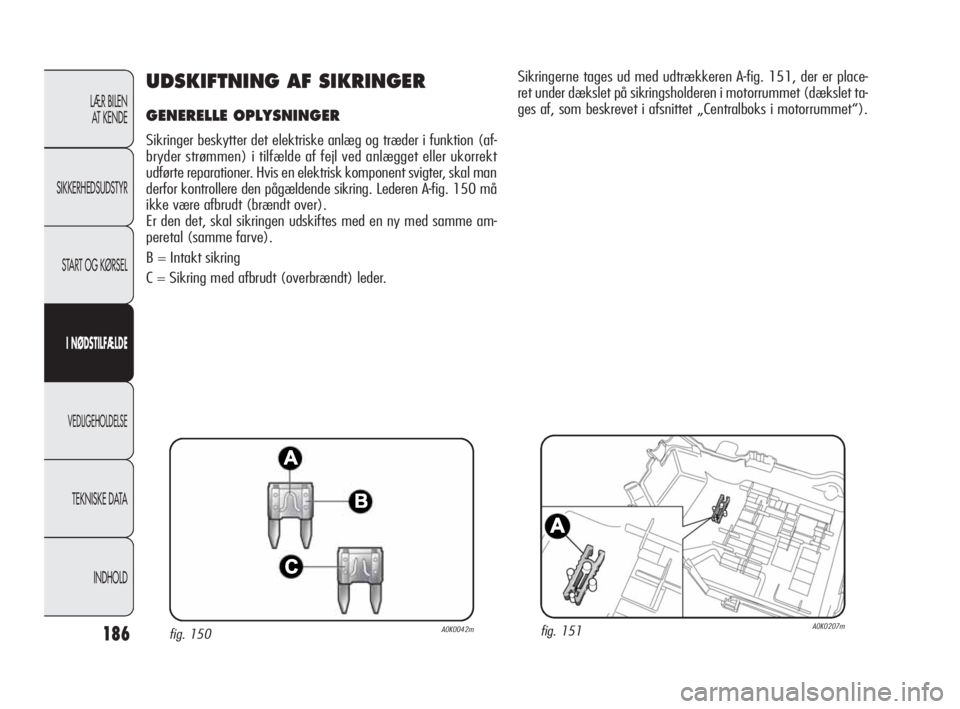

UDSKIFTNING AF SIKRINGER
GENERELLE OPLYSNINGER
Sikringer beskytter det elektriske anlæg og træder i funktion (af-
bryder strømmen) i tilfælde af fejl ved anlægget eller ukorrekt
udførte reparationer. Hvis en elektrisk komponent svigter, skal man
derfor kontrollere den pågældende sikring. Lederen A-fig. 150 må
ikke være afbrudt (brændt over).
Er den det, skal sikringen udskiftes med en ny med samme am-
peretal (samme farve).
B = Intakt sikring
C = Sikring med afbrudt (overbrændt) leder.
fig. 150A0K0042mfig. 151A0K0207m
Sikringerne tages ud med udtrækkeren A-fig. 151, der er place-
ret under dækslet på sikringsholderen i motorrummet (dækslet ta-
ges af, som beskrevet i afsnittet „Centralboks i motorrummet“).
161-198 Alfa Giulietta DK 4ed 5-05-2010 14:29 Pagina 186

187
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDHOLD

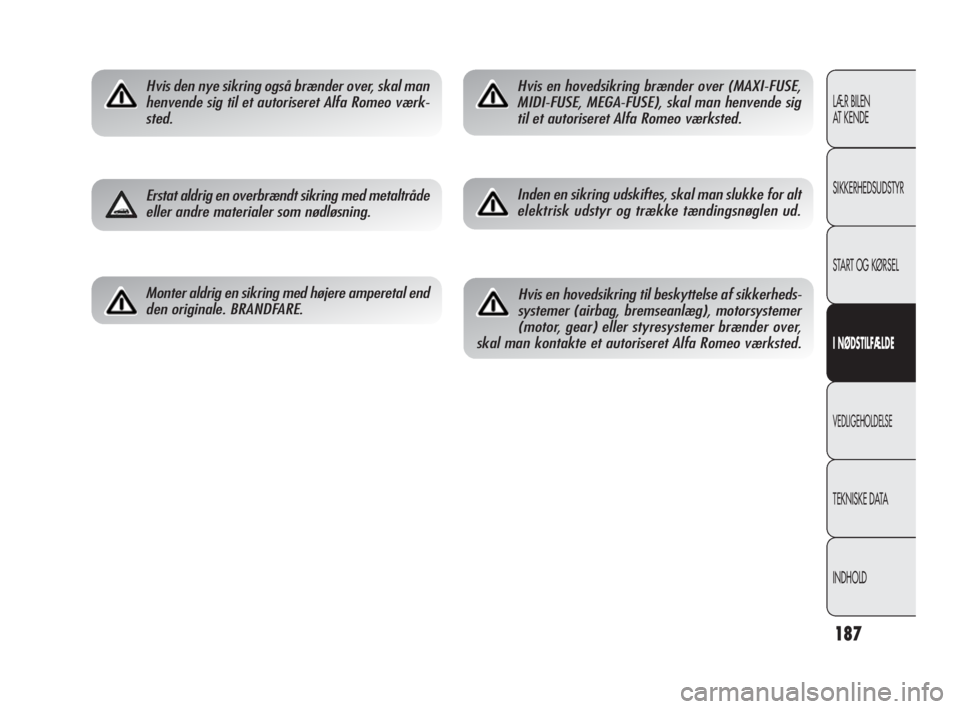

Hvis den nye sikring også brænder over, skal man
henvende sig til et autoriseret Alfa Romeo værk-
sted.
Erstat aldrig en overbrændt sikring med metaltråde
eller andre materialer som nødløsning.
Monter aldrig en sikring med højere amperetal end
den originale. BRANDFARE.
Hvis en hovedsikring brænder over (MAXI-FUSE,
MIDI-FUSE, MEGA-FUSE), skal man henvende sig
til et autoriseret Alfa Romeo værksted.
Inden en sikring udskiftes, skal man slukke for alt
elektrisk udstyr og trække tændingsnøglen ud.
Hvis en hovedsikring til beskyttelse af sikkerheds-
systemer (airbag, bremseanlæg), motorsystemer
(motor, gear) eller styresystemer brænder over,
skal man kontakte et autoriseret Alfa Romeo værksted.
161-198 Alfa Giulietta DK 4ed 5-05-2010 14:29 Pagina 187

188
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDHOLD
Hvis motorrummet skal vaskes, skal man
være opmærksom på ikke at rette vands-
trålen direkte på sikringernes styreenhed.

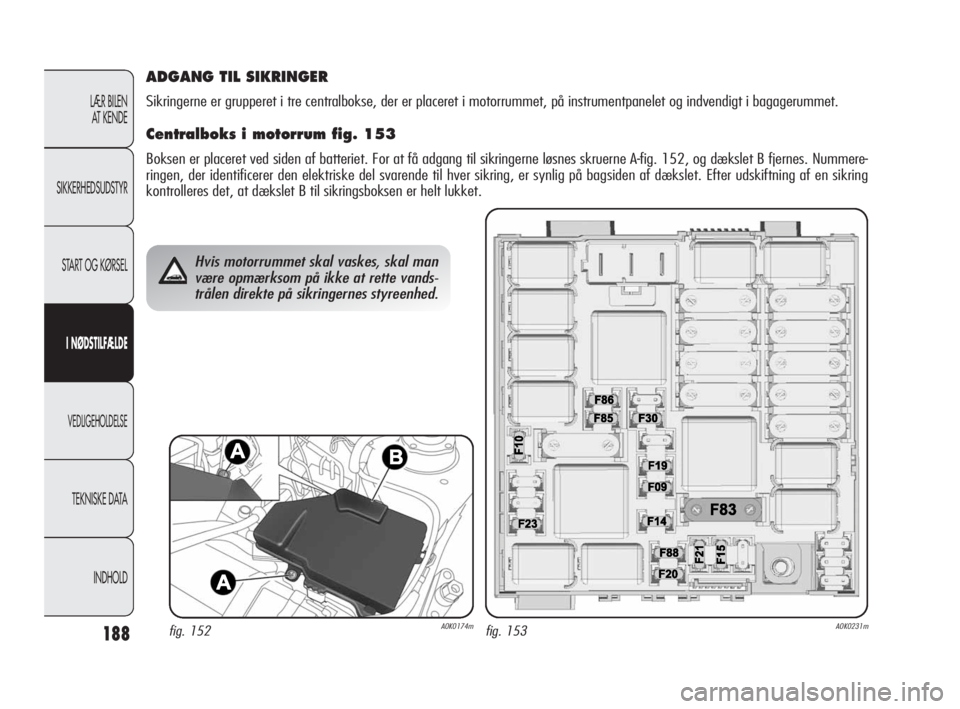

ADGANG TIL SIKRINGER
Sikringerne er grupperet i tre centralbokse, der er placeret i motorrummet, på instrumentpanelet og indvendigt i bagagerummet.
Centralboks i motorrum fig. 153
Boksen er placeret ved siden af batteriet. For at få adgang til sikringerne løsnes skruerne A-fig. 152, og dækslet B fjernes. Nummere-
ringen, der identificerer den elektriske del svarende til hver sikring, er synlig på bagsiden af dækslet. Efter udskiftning af en sikring
kontrolleres det, at dækslet B til sikringsboksen er helt lukket.
fig. 152A0K0174mfig. 153A0K0231m
161-198 Alfa Giulietta DK 4ed 5-05-2010 14:29 Pagina 188

189
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDHOLD

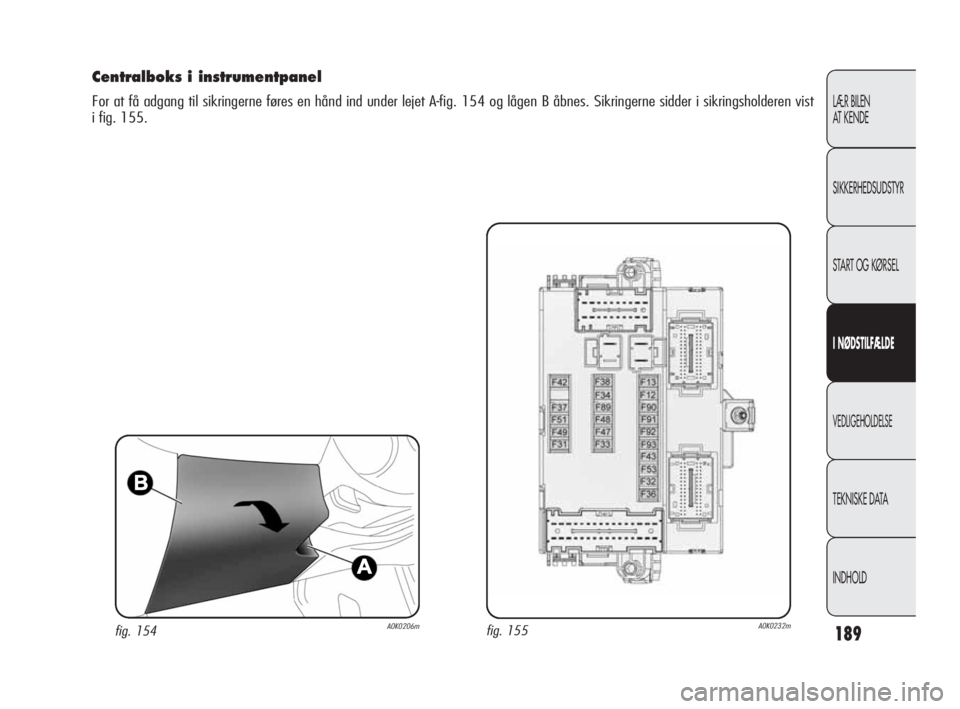

Centralboks i instrumentpanel
For at få adgang til sikringerne føres en hånd ind under lejet A-fig. 154 og lågen B åbnes. Sikringerne sidder i sikringsholderen vist
i fig. 155.
fig. 154A0K0206mfig. 155A0K0232m
161-198 Alfa Giulietta DK 4ed 5-05-2010 14:29 Pagina 189
