Alfa Romeo Giulietta 2010 Instrukcja obsługi (in Polish)
Manufacturer: ALFA ROMEO, Model Year: 2010, Model line: Giulietta, Model: Alfa Romeo Giulietta 2010Pages: 294, PDF Size: 5.15 MB
Page 131 of 294
strona celowo pozostawiona pusta
001-130 Alfa Giulietta PL 5ed 27-07-2010 9:28 Pagina 130
Page 132 of 294
131
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
DANE
TECHNICZNE
SPIS TREŚCI
rys. 93A0K0161mrys. 92A0K0160m

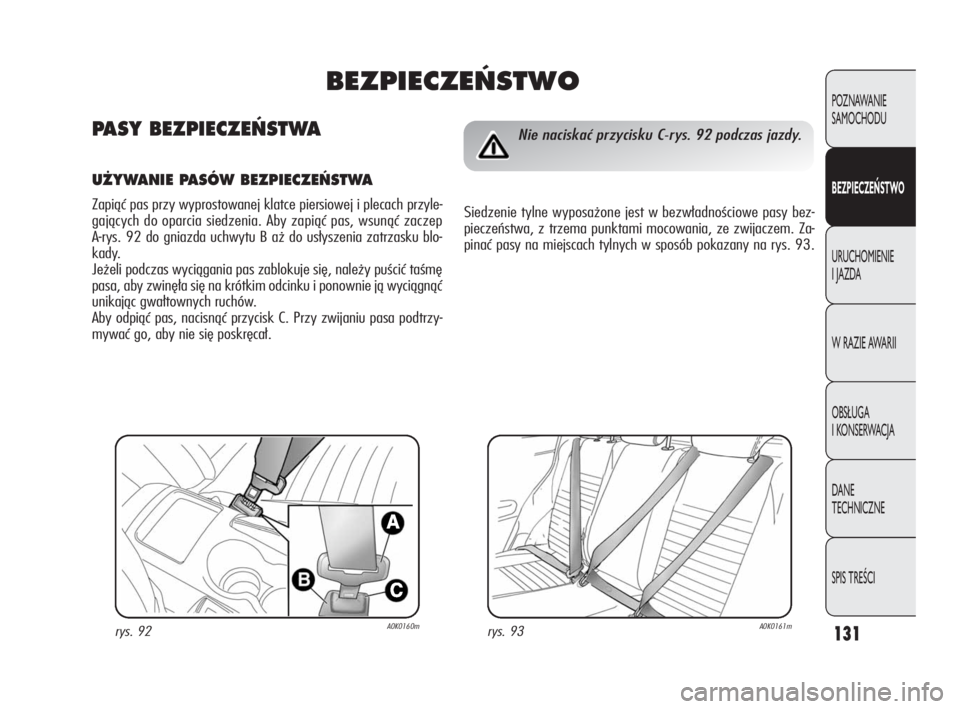

Nie naciskać przycisku C-rys. 92 podczas jazdy.
Siedzenie tylne wyposażone jest w bezwładnościowe pasy bez-
pieczeństwa, z trzema punktami mocowania, ze zwijaczem. Za-
pinać pasy na miejscach tylnych w sposób pokazany na rys. 93.
BEZPIECZE¡STWO
PASY BEZPIECZE¡STWA
U˚YWANIE PASÓW BEZPIECZE¡STWA
Zapiąć pas przy wyprostowanej klatce piersiowej i plecach przyle-
gających do oparcia siedzenia. Aby zapiąć pas, wsunąć zaczep
A-rys. 92 do gniazda uchwytu B aż do usłyszenia zatrzasku blo-
kady.
Jeżeli podczas wyciągania pas zablokuje się, należy puścić taśmę
pasa, aby zwinęła się na krótkim odcinku i ponownie ją wyciągnąć
unikając gwałtownych ruchów.
Aby odpiąć pas, nacisnąć przycisk C. Przy zwijaniu pasa podtrzy-
mywać go, aby nie się poskręcał.
131-150 Alfa Giulietta PL 4ed 26-04-2010 14:23 Pagina 131
Page 133 of 294
132
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
DANE
TECHNICZNE
SPIS TREŚCI

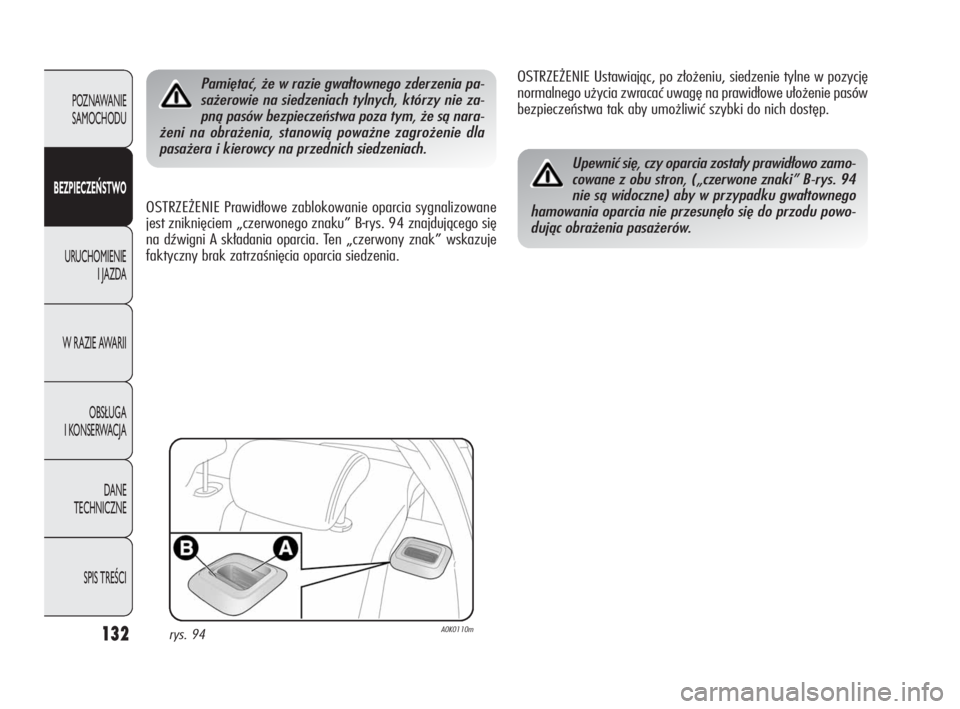

Pamiętać, że w razie gwałtownego zderzenia pa-
sażerowie na siedzeniach tylnych, którzy nie za-
pną pasów bezpieczeństwa poza tym, że są nara-
żeni na obrażenia, stanowią poważne zagrożenie dla
pasażera i kierowcy na przednich siedzeniach.
OSTRZEŻENIE Prawidłowe zablokowanie oparcia sygnalizowane
jest zniknięciem „czerwonego znaku” B-rys. 94 znajdującego się
na dźwigni A składania oparcia. Ten „czerwony znak” wskazuje
faktyczny brak zatrzaśnięcia oparcia siedzenia.OSTRZEŻENIE Ustawiając, po złożeniu, siedzenie tylne w pozycję
normalnego użycia zwracać uwagę na prawidłowe ułożenie pasów
bezpieczeństwa tak aby umożliwić szybki do nich dostęp.
Upewnić się, czy oparcia zostały prawidłowo zamo-
cowane z obu stron, („czerwone znaki” B-rys. 94
nie są widoczne) aby w przypadku gwałtownego
hamowania oparcia nie przesunęło się do przodu powo-
dując obrażenia pasażerów.
rys. 94A0K0110m
131-150 Alfa Giulietta PL 4ed 26-04-2010 14:23 Pagina 132
Page 134 of 294
133
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
DANE
TECHNICZNE
SPIS TREŚCI

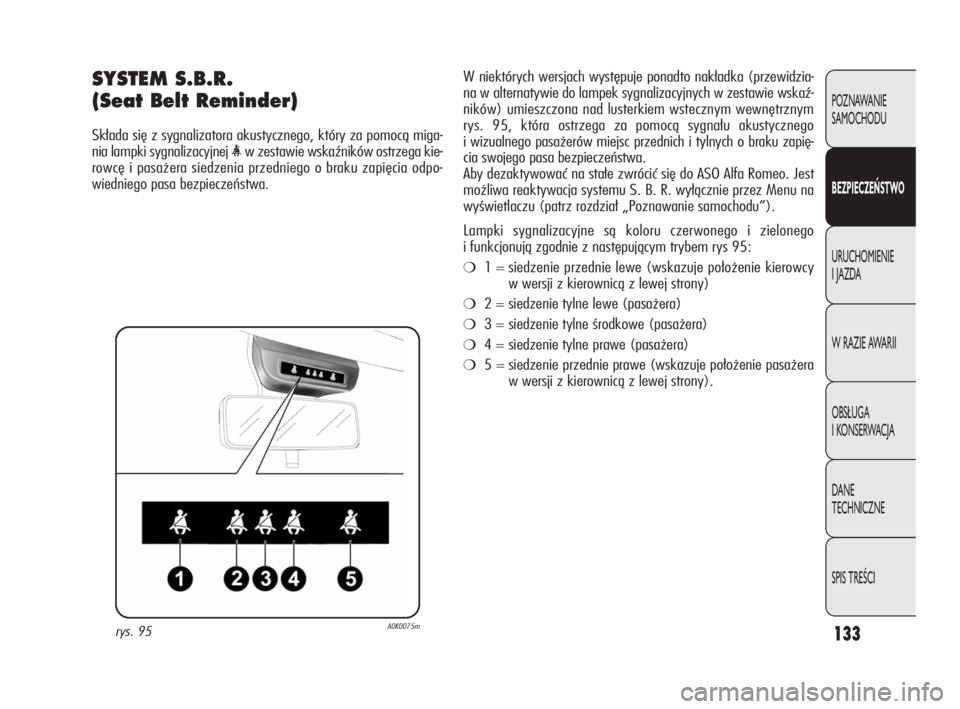

SYSTEM S.B.R.
(Seat Belt Reminder)
Składa się z sygnalizatora akustycznego, który za pomocą miga-
nia lampki sygnalizacyjnej
wiedniego pasa bezpieczeństwa.
rys. 95A0K0075m
W niektórych wersjach występuje ponadto nakładka (przewidzia-
na w alternatywie do lampek sygnalizacyjnych w zestawie wskaź-
ników) umieszczona nad lusterkiem wstecznym wewnętrznym
rys. 95, która ostrzega za pomocą sygnału akustycznego
i wizualnego pasażerów miejsc przednich i tylnych o braku zapię-
cia swojego pasa bezpieczeństwa.
Aby dezaktywować na stałe zwrócić się do ASO Alfa Romeo. Jest
możliwa reaktywacja systemu S. B. R. wyłącznie przez Menu na
wyświetlaczu (patrz rozdział „Poznawanie samochodu”).
Lampki sygnalizacyjne są koloru czerwonego i zielonego
i funkcjonują zgodnie z następującym trybem rys 95:
❍1 = siedzenie przednie lewe (wskazuje położenie kierowcy
w wersji z kierownicą z lewej strony)
❍2 = siedzenie tylne lewe (pasażera)
❍3 = siedzenie tylne środkowe (pasażera)
❍4 = siedzenie tylne prawe (pasażera)
❍5 = siedzenie przednie prawe (wskazuje położenie pasażera
w wersji z kierownicą z lewej strony).
131-150 Alfa Giulietta PL 4ed 26-04-2010 14:23 Pagina 133
Page 135 of 294
134
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
DANE
TECHNICZNE
SPIS TREŚCI
Siedzenia przednie
(lampka sygnalizacyjna nr 1 = kierowcy
i nr 5 = pasa˝era)
Kierowca
Jeżeli w samochodzie jest tylko kierowca i jego pas jest odpięty,
po przekroczeniu 20 km/h lub przy prędkości pomiędzy 10 km/h
i 20 km/h przez czas powyżej 5 sekund, uruchomi się cykl sy-
gnalizacji akustycznej odpowiadającej miejscom przednim (sy-
gnalizacja akustyczna jest ciągła przez pierwsze 6 sekund następnie
kolejne „beep” przez około 90 sekund) i lampka sygnalizacyjna
miga. Po zakończeniu cyklu, lampki sygnalizacyjne świecą się aż
do wyłączenia silnika. Sygnalizacja akustyczna przerywa się na-
tychmiast po zapięciu pasa bezpieczeństwa kierowcy i lampka
zmienia potem kolor na zielony.
Jeżeli pas zostanie ponownie rozpięty podczas jazdy samochodu,
sygnalizacja akustyczna i miganie lampki sygnalizacyjnej koloru
czerwonego wznowione zostanie jak opisano poprzednio.
Pasażera
Sytuacja analogiczna dotyczy pasażera miejsca przedniego z tą
różnicą, że lampka sygnalizacyjna przybiera kolor zielony
i sygnalizacja przerywa się, gdy pasażer opuści samochód.
W przypadku gdy oba pasy miejsc przednich zostaną rozpięte pod-
czas jazdy samochodu i w przedziale czasu kilku sekund pomię-
dzy jednym i drugim sygnalizacja akustyczna będzie się odnosiła
do do pasa rozpiętego wcześniej, natomiast dwie lampki będą
sygnalizowały to wizualnie niezależnie.
Siedzenia tylne
(lampka sygnalizacyjna nr 2, nr 3 i nr 4)
Na miejscach tylnych sygnalizacja zostanie uruchomiona tylko gdy
jakikolwiek pas zostanie rozpięty (lampka koloru czerwonego
miga). W tych warunkach, lampka sygnalizacyjna odpowiadają-
ca pasowi, który został rozpięty rozpocznie migać (lampka kolo-
ru czerwonego miga) przez czas około 30 sekund. Ponadto na-
stąpi sygnalizacja akustyczna.
W przypadku, gdy rozpiętych zostanie więcej pasów, sygnaliza-
cja wizualna (lampka koloru czerwonego miga) rozpocznie się
i zakończy w trybie niezależnym dla każdej lampki sygnalizacyj-
nej. Sygnalizacja pozostanie koloru zielonego gdy zapnie się od-
powiedni pas bezpieczeństwa.
Po około 30 sekund od ostatniej sygnalizacji, odpowiednia lamp-
ka sygnalizacyjna miejsc tylnych zgaśnie, niezależnie od stanu pa-
sa (czerwona lub zielona).
OSTRZEŻENIA
Lampki sygnalizacyjne wszystkie zgasną, jeżeli obrócimy kluczyk
w wyłączniku zapłonu w pozycję MAR, wszystkie pasy (przednie
i tylne) zostaną już zapięte.
Wszystkie lampki sygnalizacyjne zaświecą się w momencie, gdy
przynajmniej jeden pas przejdzie z zapiętego do rozpiętego lub od-
wrotnie.
131-150 Alfa Giulietta PL 4ed 26-04-2010 14:23 Pagina 134
Page 136 of 294
135
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
DANE
TECHNICZNE
SPIS TREŚCI

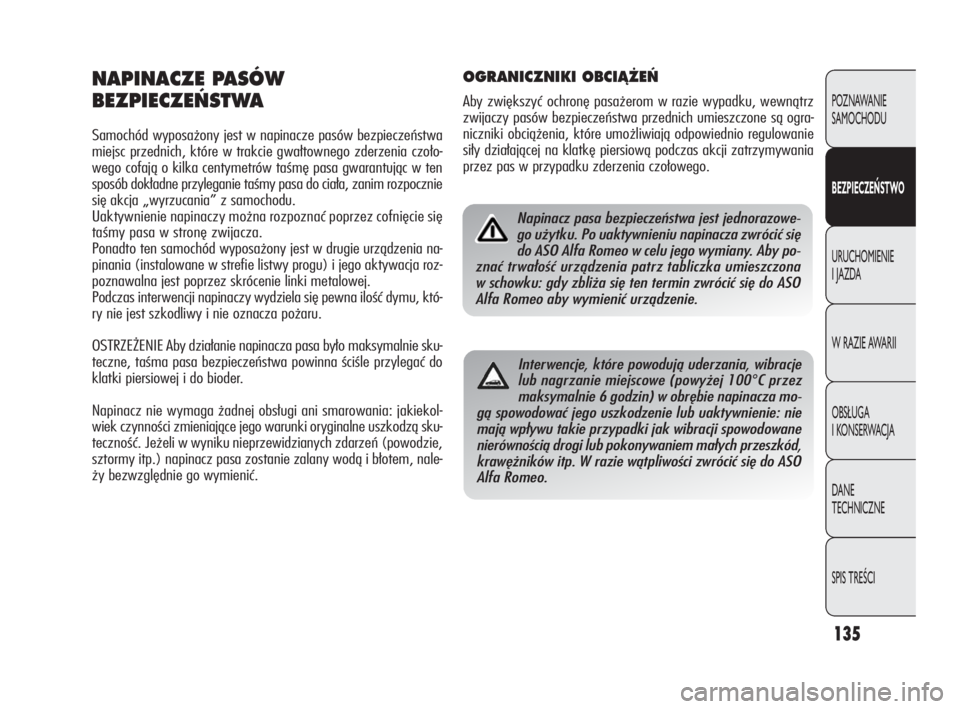

NAPINACZE PASÓW
BEZPIECZE¡STWA
Samochód wyposażony jest w napinacze pasów bezpieczeństwa
miejsc przednich, które w trakcie gwałtownego zderzenia czoło-
wego cofają o kilka centymetrów taśmę pasa gwarantując w ten
sposób dokładne przyleganie taśmy pasa do ciała, zanim rozpocznie
się akcja „wyrzucania” z samochodu.
Uaktywnienie napinaczy można rozpoznać poprzez cofnięcie się
taśmy pasa w stronę zwijacza.
Ponadto ten samochód wyposażony jest w drugie urządzenia na-
pinania (instalowane w strefie listwy progu) i jego aktywacja roz-
poznawalna jest poprzez skrócenie linki metalowej.
Podczas interwencji napinaczy wydziela się pewna ilość dymu, któ-
ry nie jest szkodliwy i nie oznacza pożaru.
OSTRZEŻENIE Aby działanie napinacza pasa było maksymalnie sku-
teczne, taśma pasa bezpieczeństwa powinna ściśle przylegać do
klatki piersiowej i do bioder.
Napinacz nie wymaga żadnej obsługi ani smarowania: jakiekol-
wiek czynności zmieniające jego warunki oryginalne uszkodzą sku-
teczność. Jeżeli w wyniku nieprzewidzianych zdarzeń (powodzie,
sztormy itp.) napinacz pasa zostanie zalany wodą i błotem, nale-
ży bezwzględnie go wymienić.
OGRANICZNIKI OBCIÑ˚E¡
Aby zwiększyć ochronę pasażerom w razie wypadku, wewnątrz
zwijaczy pasów bezpieczeństwa przednich umieszczone są ogra-
niczniki obciążenia, które umożliwiają odpowiednio regulowanie
siły działającej na klatkę piersiową podczas akcji zatrzymywania
przez pas w przypadku zderzenia czołowego.
Napinacz pasa bezpieczeństwa jest jednorazowe-
go użytku. Po uaktywnieniu napinacza zwrócić się
do ASO Alfa Romeo w celu jego wymiany. Aby po-
znać trwałość urządzenia patrz tabliczka umieszczona
w schowku: gdy zbliża się ten termin zwrócić się do ASO
Alfa Romeo aby wymienić urządzenie.
Interwencje, które powodują uderzania, wibracje
lub nagrzanie miejscowe (powyżej 100
°C przez
maksymalnie 6 godzin) w obrębie napinacza mo-
gą spowodować jego uszkodzenie lub uaktywnienie: nie
mają wpływu takie przypadki jak wibracji spowodowane
nierównością drogi lub pokonywaniem małych przeszkód,
krawężników itp. W razie wątpliwości zwrócić się do ASO
Alfa Romeo.
131-150 Alfa Giulietta PL 4ed 26-04-2010 14:23 Pagina 135
Page 137 of 294
136
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
DANE
TECHNICZNE
SPIS TREŚCI

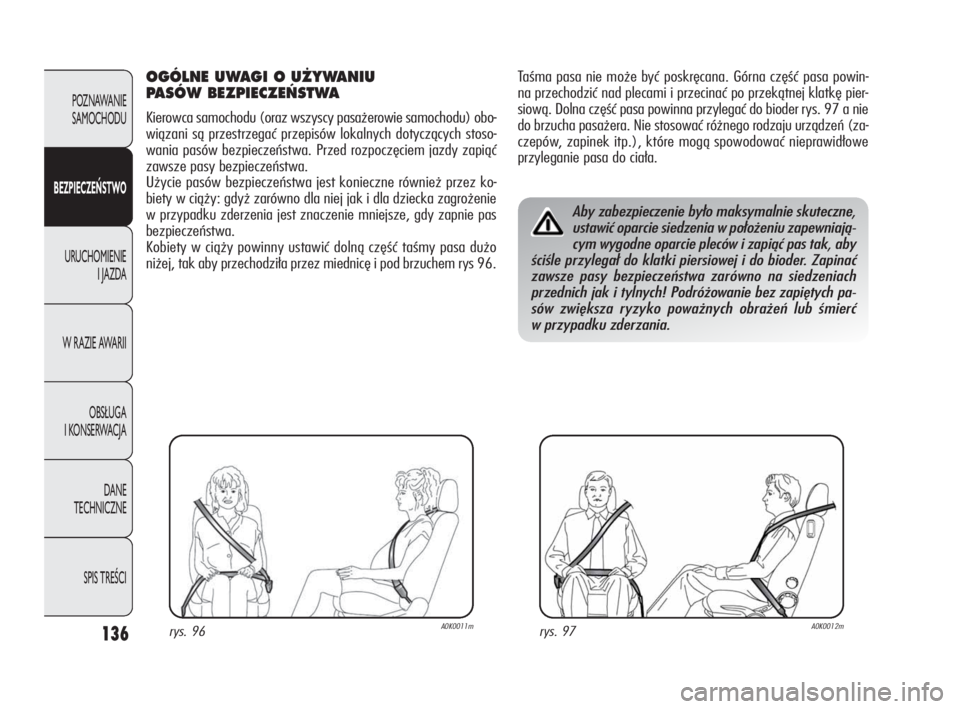

Taśma pasa nie może być poskręcana. Górna część pasa powin-
na przechodzić nad plecami i przecinać po przekątnej klatkę pier-
siową. Dolna część pasa powinna przylegać do bioder rys. 97 a nie
do brzucha pasażera. Nie stosować różnego rodzaju urządzeń (za-
czepów, zapinek itp.), które mogą spowodować nieprawidłowe
przyleganie pasa do ciała.
rys. 97A0K0012m
Aby zabezpieczenie było maksymalnie skuteczne,
ustawić oparcie siedzenia w położeniu zapewniają-
cym wygodne oparcie pleców i zapiąć pas tak, aby
ściśle przylegał do klatki piersiowej i do bioder. Zapinać
zawsze pasy bezpieczeństwa zarówno na siedzeniach
przednich jak i tylnych! Podróżowanie bez zapiętych pa-
sów zwiększa ryzyko poważnych obrażeń lub śmierć
w przypadku zderzania.
OGÓLNE UWAGI O U˚YWANIU
PASÓW BEZPIECZE¡STWA
Kierowca samochodu (oraz wszyscy pasażerowie samochodu) obo-
wiązani są przestrzegać przepisów lokalnych dotyczących stoso-
wania pasów bezpieczeństwa. Przed rozpoczęciem jazdy zapiąć
zawsze pasy bezpieczeństwa.
Użycie pasów bezpieczeństwa jest konieczne również przez ko-
biety w ciąży: gdyż zarówno dla niej jak i dla dziecka zagrożenie
w przypadku zderzenia jest znaczenie mniejsze, gdy zapnie pas
bezpieczeństwa.
Kobiety w ciąży powinny ustawić dolną część taśmy pasa dużo
niżej, tak aby przechodziła przez miednicę i pod brzuchem rys 96.
rys. 96A0K0011m
131-150 Alfa Giulietta PL 4ed 26-04-2010 14:23 Pagina 136
Page 138 of 294
137
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
DANE
TECHNICZNE
SPIS TREŚCI

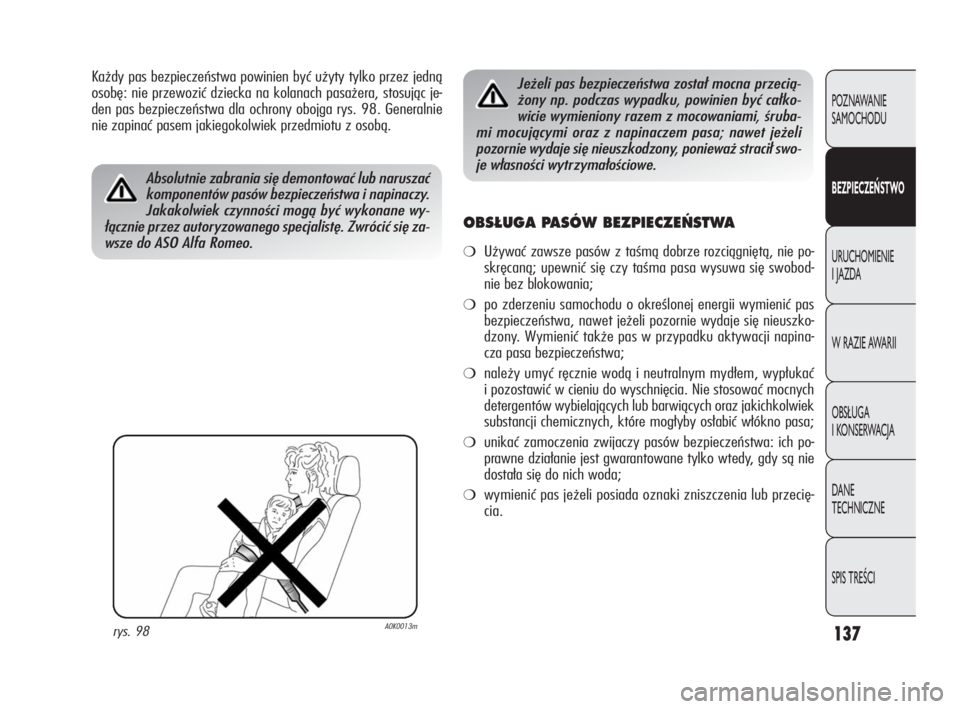

Każdy pas bezpieczeństwa powinien być użyty tylko przez jedną
osobę: nie przewozić dziecka na kolanach pasażera, stosując je-
den pas bezpieczeństwa dla ochrony obojga rys. 98. Generalnie
nie zapinać pasem jakiegokolwiek przedmiotu z osobą.
OBS¸UGA PASÓW BEZPIECZE¡STWA
❍Używać zawsze pasów z taśmą dobrze rozciągniętą, nie po-
skręcaną; upewnić się czy taśma pasa wysuwa się swobod-
nie bez blokowania;
❍po zderzeniu samochodu o określonej energii wymienić pas
bezpieczeństwa, nawet jeżeli pozornie wydaje się nieuszko-
dzony. Wymienić także pas w przypadku aktywacji napina-
cza pasa bezpieczeństwa;
❍należy umyć ręcznie wodą i neutralnym mydłem, wypłukać
i pozostawić w cieniu do wyschnięcia. Nie stosować mocnych
detergentów wybielających lub barwiących oraz jakichkolwiek
substancji chemicznych, które mogłyby osłabić włókno pasa;
❍unikać zamoczenia zwijaczy pasów bezpieczeństwa: ich po-
prawne działanie jest gwarantowane tylko wtedy, gdy są nie
dostała się do nich woda;
❍wymienić pas jeżeli posiada oznaki zniszczenia lub przecię-
cia.
rys. 98A0K0013m
Absolutnie zabrania się demontować lub naruszać
komponentów pasów bezpieczeństwa i napinaczy.
Jakakolwiek czynności mogą być wykonane wy-
łącznie przez autoryzowanego specjalistę. Zwrócić się za-
wsze do ASO Alfa Romeo.
Jeżeli pas bezpieczeństwa został mocna przecią-
żony np. podczas wypadku, powinien być całko-
wicie wymieniony razem z mocowaniami, śruba-
mi mocującymi oraz z napinaczem pasa; nawet jeżeli
pozornie wydaje się nieuszkodzony, ponieważ stracił swo-
je własności wytrzymałościowe.
131-150 Alfa Giulietta PL 4ed 26-04-2010 14:23 Pagina 137
Page 139 of 294
138
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
DANE
TECHNICZNE
SPIS TREŚCI

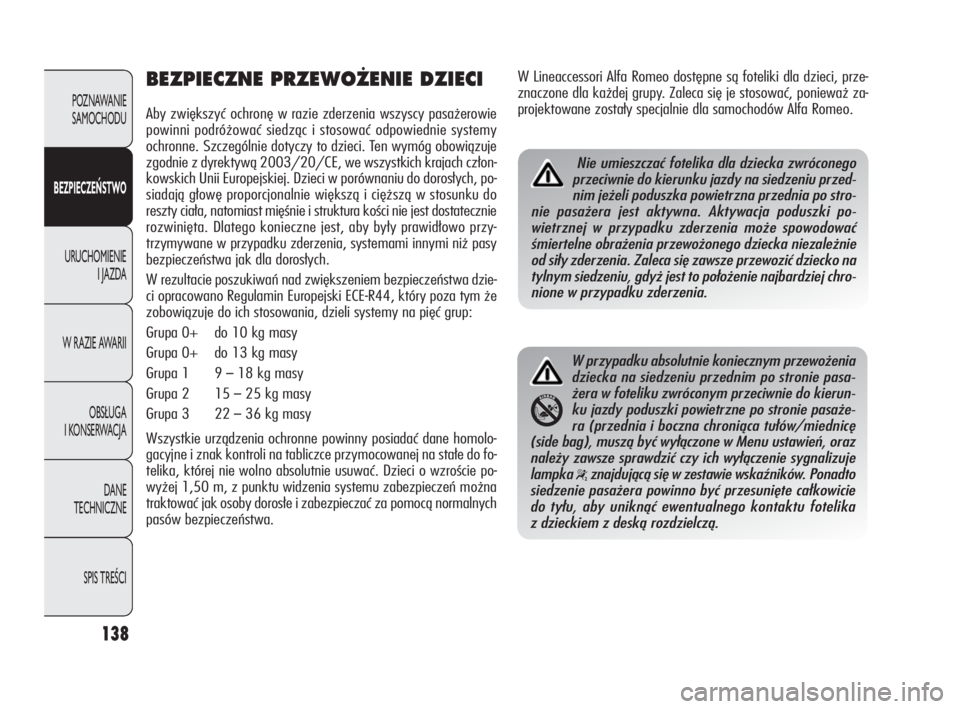

BEZPIECZNE PRZEWO˚ENIE DZIECI
Aby zwiększyć ochronę w razie zderzenia wszyscy pasażerowie
powinni podróżować siedząc i stosować odpowiednie systemy
ochronne. Szczególnie dotyczy to dzieci. Ten wymóg obowiązuje
zgodnie z dyrektywą 2003/20/CE, we wszystkich krajach człon-
kowskich Unii Europejskiej. Dzieci w porównaniu do dorosłych, po-
siadają głowę proporcjonalnie większą i cięższą w stosunku do
reszty ciała, natomiast mięśnie i struktura kości nie jest dostatecznie
rozwinięta. Dlatego konieczne jest, aby były prawidłowo przy-
trzymywane w przypadku zderzenia, systemami innymi niż pasy
bezpieczeństwa jak dla dorosłych.
W rezultacie poszukiwań nad zwiększeniem bezpieczeństwa dzie-
ci opracowano Regulamin Europejski ECE-R44, który poza tym że
zobowiązuje do ich stosowania, dzieli systemy na pięć grup:
Grupa 0+ do 10 kg masy
Grupa 0+ do 13 kg masy
Grupa 1 9
–18 kg masy
Grupa 2 15
–25 kg masy
Grupa 3 22
–36 kg masy
Wszystkie urządzenia ochronne powinny posiadać dane homolo-
gacyjne i znak kontroli na tabliczce przymocowanej na stałe do fo-
telika, której nie wolno absolutnie usuwać. Dzieci o wzroście po-
wyżej 1,50 m, z punktu widzenia systemu zabezpieczeń można
traktować jak osoby dorosłe i zabezpieczać za pomocą normalnych
pasów bezpieczeństwa.
W przypadku absolutnie koniecznym przewożenia
dziecka na siedzeniu przednim po stronie pasa-
żera w foteliku zwróconym przeciwnie do kierun-
ku jazdy poduszki powietrzne po stronie pasaże-
ra (przednia i boczna chroniąca tułów/miednicę
(side bag), muszą być wyłączone w Menu ustawień, oraz
należy zawsze sprawdzić czy ich wyłączenie sygnalizuje
lampka
“znajdującą się w zestawie wskaźników. Ponadto
siedzenie pasażera powinno być przesunięte całkowicie
do tyłu, aby uniknąć ewentualnego kontaktu fotelika
z dzieckiem z deską rozdzielczą.
W Lineaccessori Alfa Romeo dostępne są foteliki dla dzieci, prze-
znaczone dla każdej grupy. Zaleca się je stosować, ponieważ za-
projektowane zostały specjalnie dla samochodów Alfa Romeo.
Nie umieszczać fotelika dla dziecka zwróconego
przeciwnie do kierunku jazdy na siedzeniu przed-
nim jeżeli poduszka powietrzna przednia po stro-
nie pasażera jest aktywna. Aktywacja poduszki po-
wietrznej w przypadku zderzenia może spowodować
śmiertelne obrażenia przewożonego dziecka niezależnie
od siły zderzenia. Zaleca się zawsze przewozić dziecko na
tylnym siedzeniu, gdyż jest to położenie najbardziej chro-
nione w przypadku zderzenia.
131-150 Alfa Giulietta PL 4ed 26-04-2010 14:23 Pagina 138
Page 140 of 294
139
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
DANE
TECHNICZNE
SPIS TREŚCI

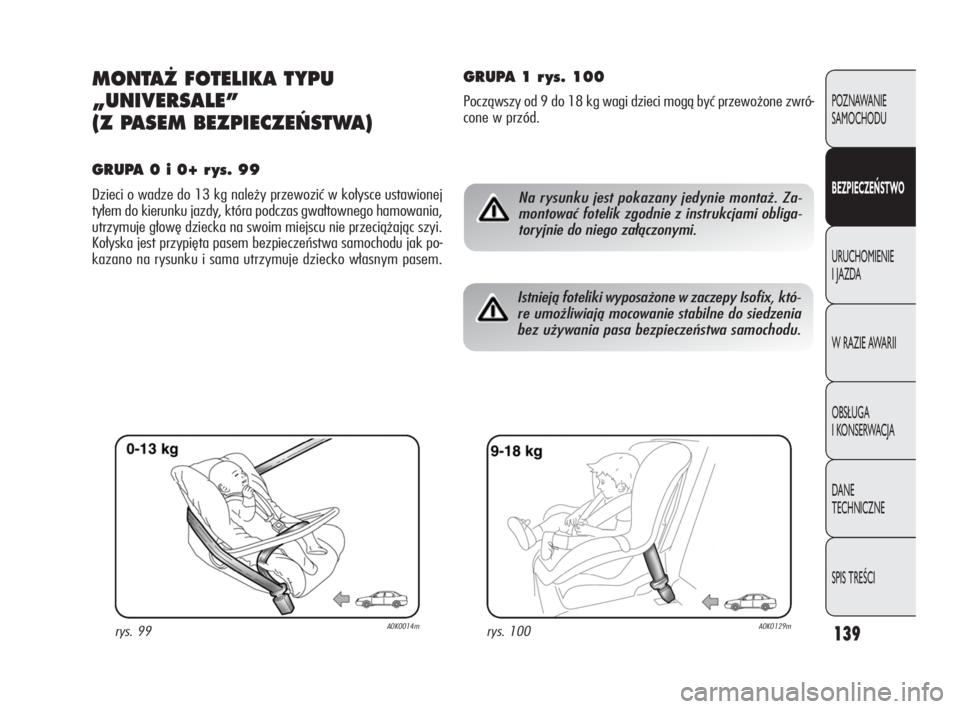

MONTA˚ FOTELIKA TYPU
„UNIVERSALE”
(Z PASEM BEZPIECZE¡STWA)
GRUPA 0 i 0+ r ys. 99
Dzieci o wadze do 13 kg należy przewozić w kołysce ustawionej
tyłem do kierunku jazdy, która podczas gwałtownego hamowania,
utrzymuje głowę dziecka na swoim miejscu nie przeciążając szyi.
Kołyska jest przypięta pasem bezpieczeństwa samochodu jak po-
kazano na rysunku i sama utrzymuje dziecko własnym pasem.
rys. 99A0K0014mrys. 100A0K0129m
Na rysunku jest pokazany jedynie montaż. Za-
montować fotelik zgodnie z instrukcjami obliga-
toryjnie do niego załączonymi.
GRUPA 1 r ys. 100
Począwszy od 9 do 18 kg wagi dzieci mogą być przewożone zwró-
cone w przód.
Istnieją foteliki wyposażone w zaczepy Isofix, któ-
re umożliwiają mocowanie stabilne do siedzenia
bez używania pasa bezpieczeństwa samochodu.
131-150 Alfa Giulietta PL 4ed 26-04-2010 14:23 Pagina 139
