Alfa Romeo Giulietta 2010 Instrukcja obsługi (in Polish)

90
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
DANE
TECHNICZNE
SPIS TREŚCI

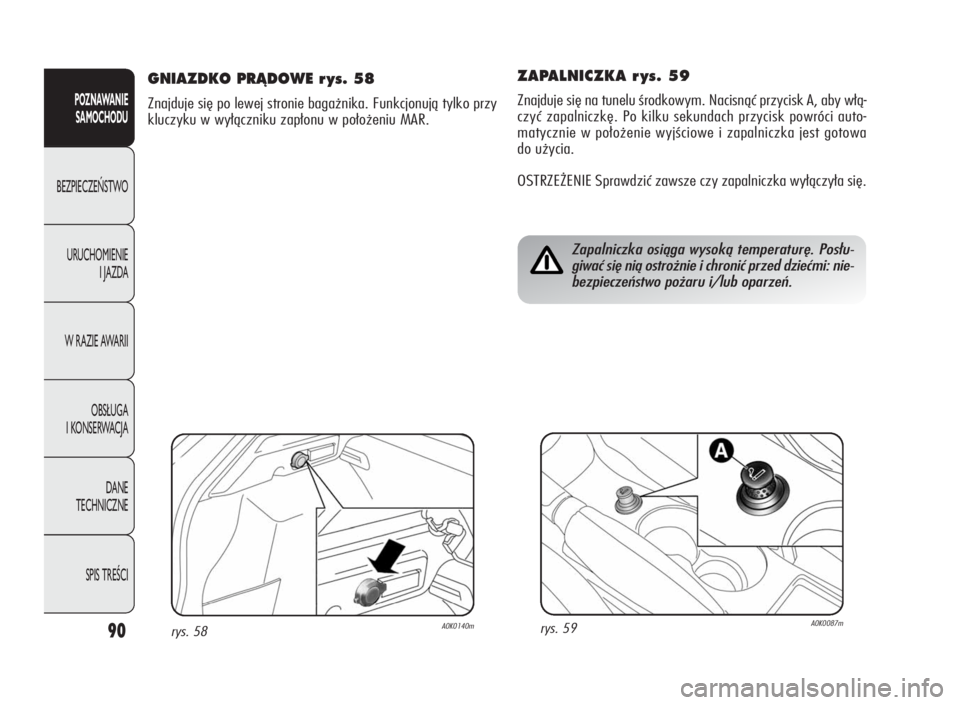

ZAPALNICZKA r ys. 59
Znajduje się na tunelu środkowym. Nacisnąć przycisk A, aby włą-
czyć zapalniczkę. Po kilku sekundach przycisk powróci auto-
matycznie w położenie wyjściowe i zapalniczka jest gotowa
do użycia.
OSTRZEŻENIE Sprawdzić zawsze czy zapalniczka wyłączyła się.
Zapalniczka osiąga wysoką temperaturę. Posłu-
giwać się nią ostrożnie i chronić przed dziećmi: nie-
bezpieczeństwo pożaru i/lub oparzeń.
rys. 59A0K0087m
GNIAZDKO PRÑDOWE r ys. 58
Znajduje się po lewej stronie bagażnika. Funkcjonują tylko przy
kluczyku w wyłączniku zapłonu w położeniu MAR.
rys. 58A0K0140m
001-130 Alfa Giulietta PL 5ed 27-07-2010 9:27 Pagina 90

91
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
DA N E
TECHNICZNE
SPIS TREŚCI
rys. 60A0K0112m

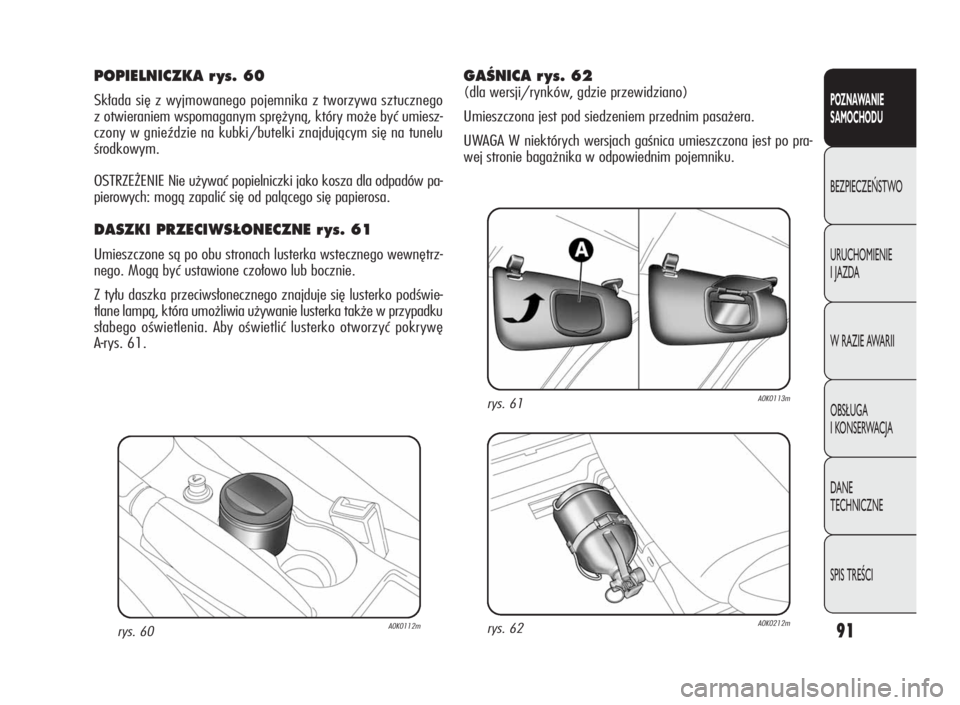

POPIELNICZKA r ys. 60
Składa się z wyjmowanego pojemnika z tworzywa sztucznego
z otwieraniem wspomaganym sprężyną, który może być umiesz-
czony w gnieździe na kubki/butelki znajdującym się na tunelu
środkowym.
OSTRZEŻENIE Nie używać popielniczki jako kosza dla odpadów pa-
pierowych: mogą zapalić się od palącego się papierosa.
DASZKI PRZECIWS¸ONECZNE r ys. 61
Umieszczone są po obu stronach lusterka wstecznego wewnętrz-
nego. Mogą być ustawione czołowo lub bocznie.
Z tyłu daszka przeciwsłonecznego znajduje się lusterko podświe-
tlane lampą, która umożliwia używanie lusterka także w przypadku
słabego oświetlenia. Aby oświetlić lusterko otworzyć pokrywę
A-rys. 61.
rys. 61A0K0113m
rys. 62A0K0212m
GAÂNICA r ys. 62
(dla wersji/rynków, gdzie przewidziano)
Umieszczona jest pod siedzeniem przednim pasażera.
UWAGA W niektórych wersjach gaśnica umieszczona jest po pra-
wej stronie bagażnika w odpowiednim pojemniku.
001-130 Alfa Giulietta PL 5ed 27-07-2010 9:27 Pagina 91

92
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
DANE
TECHNICZNE
SPIS TREŚCI

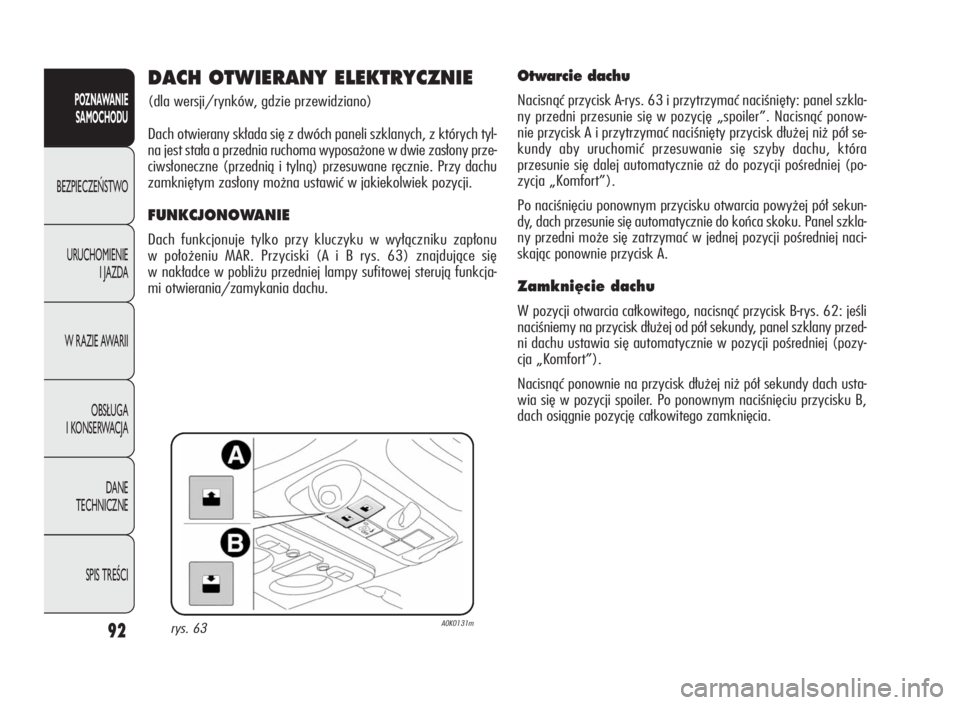

DACH OTWIERANY ELEKTRYCZNIE
(dla wersji/rynków, gdzie przewidziano)
Dach otwierany składa się z dwóch paneli szklanych, z których tyl-
na jest stała a przednia ruchoma wyposażone w dwie zasłony prze-
ciwsłoneczne (przednią i tylną) przesuwane ręcznie. Przy dachu
zamkniętym zasłony można ustawić w jakiekolwiek pozycji.
FUNKCJONOWANIE
Dach funkcjonuje tylko przy kluczyku w wyłączniku zapłonu
w położeniu MAR. Przyciski (A i B rys. 63) znajdujące się
w nakładce w pobliżu przedniej lampy sufitowej sterują funkcja-
mi otwierania/zamykania dachu.
Otwarcie dachu
Nacisnąć przycisk A-rys. 63 i przytrzymać naciśnięty: panel szkla-
ny przedni przesunie się w pozycję „spoiler”. Nacisnąć ponow-
nie przycisk A i przytrzymać naciśnięty przycisk dłużej niż pół se-
kundy aby uruchomić przesuwanie się szyby dachu, która
przesunie się dalej automatycznie aż do pozycji pośredniej (po-
zycja „Komfort”).
Po naciśnięciu ponownym przycisku otwarcia powyżej pół sekun-
dy, dach przesunie się automatycznie do końca skoku. Panel szkla-
ny przedni może się zatrzymać w jednej pozycji pośredniej naci-
skając ponownie przycisk A.
Zamkni´cie dachu
W pozycji otwarcia całkowitego, nacisnąć przycisk B-rys. 62: jeśli
naciśniemy na przycisk dłużej od pół sekundy, panel szklany przed-
ni dachu ustawia się automatycznie w pozycji pośredniej (pozy-
cja „Komfort”).
Nacisnąć ponownie na przycisk dłużej niż pół sekundy dach usta-
wia się w pozycji spoiler. Po ponownym naciśnięciu przycisku B,
dach osiągnie pozycję całkowitego zamknięcia.
rys. 63A0K0131m
001-130 Alfa Giulietta PL 5ed 27-07-2010 9:27 Pagina 92

93
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
DA N E
TECHNICZNE
SPIS TREŚCI
Opuszczając samochód, wyjąć zawsze kluczyk
z wyłącznika zapłonu, aby uniknąć niespodziewa-
nego uruchomienia dachu otwieranego, zagraża-
jącego bezpieczeństwu pozostałych w nim osób: nieod-
powiednie używanie dachu może być niebezpieczne. Przed
i podczas działania dachu upewnić się zawsze, czy pasa-
żerowie nie będą narażeni na ryzyko poważnych obra-
żeń spowodowanych bezpośrednio przez przesuwający się
dach, jak i czy osobiste rzeczy nie zostaną wciągnięte lub
uderzone przez dach.
Nie otwierać dachu, gdy znajduje się na nim śnieg
lub lód: ryzyko uszkodzenia.
rys. 64A0K0233m

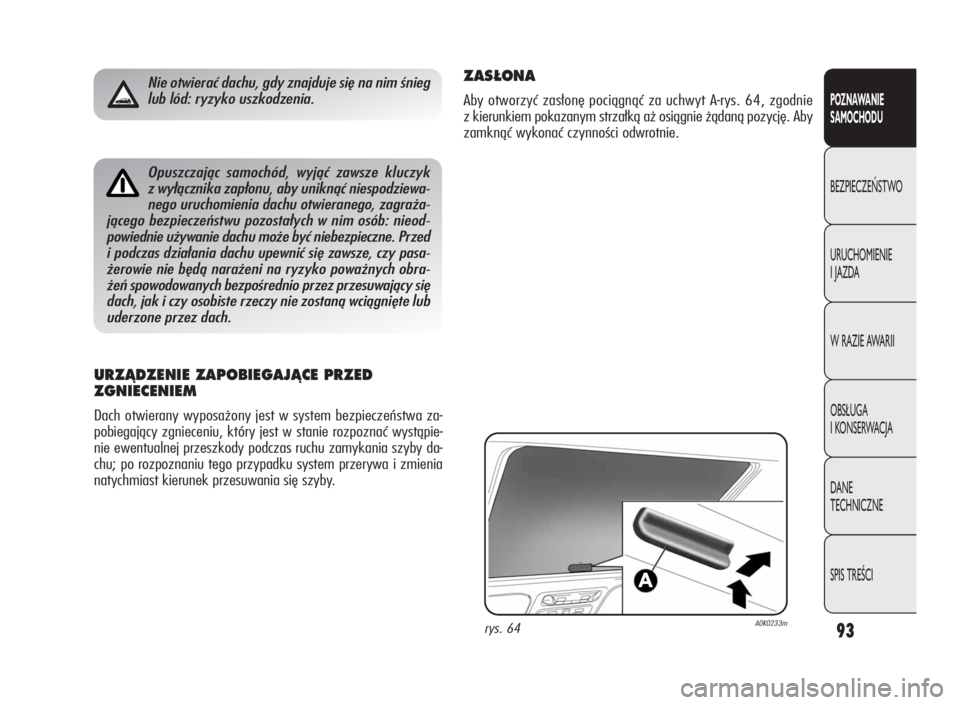

ZAS¸ONA
Aby otworzyć zasłonę pociągnąć za uchwyt A-rys. 64, zgodnie
z kierunkiem pokazanym strzałką aż osiągnie żądaną pozycję. Aby
zamknąć wykonać czynności odwrotnie.
URZÑDZENIE ZAPOBIEGAJÑCE PRZED
ZGNIECENIEM
Dach otwierany wyposażony jest w system bezpieczeństwa za-
pobiegający zgnieceniu, który jest w stanie rozpoznać wystąpie-
nie ewentualnej przeszkody podczas ruchu zamykania szyby da-
chu; po rozpoznaniu tego przypadku system przerywa i zmienia
natychmiast kierunek przesuwania się szyby.
001-130 Alfa Giulietta PL 5ed 27-07-2010 9:27 Pagina 93

94
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
DANE
TECHNICZNE
SPIS TREŚCI

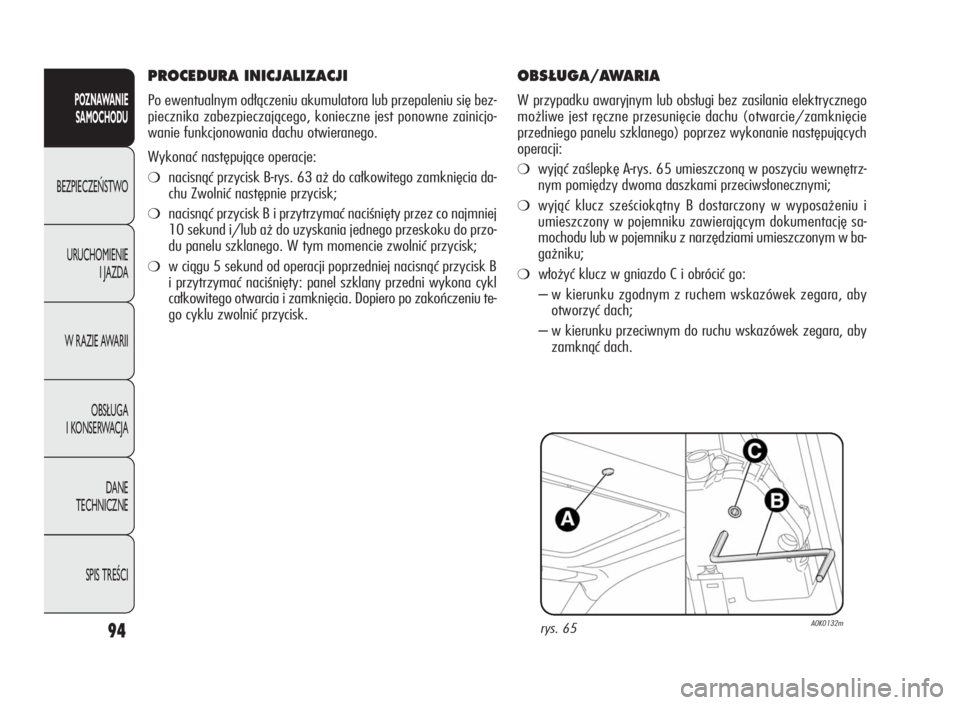

OBS¸UGA/AWARIA
W przypadku awaryjnym lub obsługi bez zasilania elektrycznego
możliwe jest ręczne przesunięcie dachu (otwarcie/zamknięcie
przedniego panelu szklanego) poprzez wykonanie następujących
operacji:
❍wyjąć zaślepkę A-rys. 65 umieszczoną w poszyciu wewnętrz-
nym pomiędzy dwoma daszkami przeciwsłonecznymi;
❍wyjąć klucz sześciokątny B dostarczony w wyposażeniu i
umieszczony w pojemniku zawierającym dokumentację sa-
mochodu lub w pojemniku z narzędziami umieszczonym w ba-
gażniku;
❍włożyć klucz w gniazdo C i obrócić go:
– w kierunku zgodnym z ruchem wskazówek zegara, aby
otworzyć dach;
– w kierunku przeciwnym do ruchu wskazówek zegara, aby
zamknąć dach.
rys. 65A0K0132m
PROCEDURA INICJALIZACJI
Po ewentualnym odłączeniu akumulatora lub przepaleniu się bez-
piecznika zabezpieczającego, konieczne jest ponowne zainicjo-
wanie funkcjonowania dachu otwieranego.
Wykonać następujące operacje:
❍nacisnąć przycisk B-rys. 63 aż do całkowitego zamknięcia da-
chu Zwolnić następnie przycisk;
❍nacisnąć przycisk B i przytrzymać naciśnięty przez co najmniej
10 sekund i/lub aż do uzyskania jednego przeskoku do przo-
du panelu szklanego. W tym momencie zwolnić przycisk;
❍w ciągu 5 sekund od operacji poprzedniej nacisnąć przycisk B
i przytrzymać naciśnięty: panel szklany przedni wykona cykl
całkowitego otwarcia i zamknięcia. Dopiero po zakończeniu te-
go cyklu zwolnić przycisk.
001-130 Alfa Giulietta PL 5ed 27-07-2010 9:28 Pagina 94

95
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
DA N E
TECHNICZNE
SPIS TREŚCI

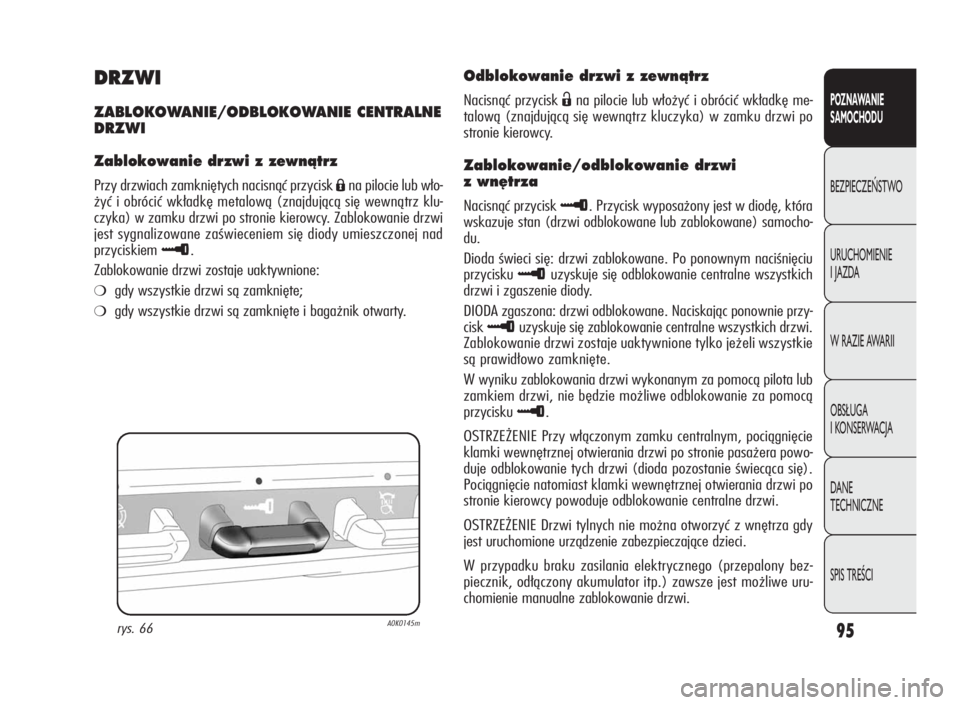

DRZWI
ZABLOKOWANIE/ODBLOKOWANIE CENTRALNE
DRZWI
Zablokowanie drzwi z zewnàtrz
Przy drzwiach zamkniętych nacisnąć przyciskÁna pilocie lub wło-
żyć i obrócić wkładkę metalową (znajdującą się wewnątrz klu-
czyka) w zamku drzwi po stronie kierowcy. Zablokowanie drzwi
jest sygnalizowane zaświeceniem się diody umieszczonej nad
przyciskiem
≈.
Zablokowanie drzwi zostaje uaktywnione:
❍gdy wszystkie drzwi są zamknięte;
❍gdy wszystkie drzwi są zamknięte i bagażnik otwarty.
rys. 66A0K0145m
Odblokowanie drzwi z zewnàtrz
Nacisnąć przyciskËna pilocie lub włożyć i obrócić wkładkę me-
talową (znajdującą się wewnątrz kluczyka) w zamku drzwi po
stronie kierowcy.
Zablokowanie/odblokowanie drzwi
z wn´trza
Nacisnąć przycisk≈. Przycisk wyposażony jest w diodę, która
wskazuje stan (drzwi odblokowane lub zablokowane) samocho-
du.
Dioda świeci się: drzwi zablokowane. Po ponownym naciśnięciu
przycisku
≈uzyskuje się odblokowanie centralne wszystkich
drzwi i zgaszenie diody.
DIODA zgaszona: drzwi odblokowane. Naciskając ponownie przy-
cisk
≈uzyskuje się zablokowanie centralne wszystkich drzwi.
Zablokowanie drzwi zostaje uaktywnione tylko jeżeli wszystkie
są prawidłowo zamknięte.
W wyniku zablokowania drzwi wykonanym za pomocą pilota lub
zamkiem drzwi, nie będzie możliwe odblokowanie za pomocą
przycisku
≈.
OSTRZEŻENIE Przy włączonym zamku centralnym, pociągnięcie
klamki wewnętrznej otwierania drzwi po stronie pasażera powo-
duje odblokowanie tych drzwi (dioda pozostanie świecąca się).
Pociągnięcie natomiast klamki wewnętrznej otwierania drzwi po
stronie kierowcy powoduje odblokowanie centralne drzwi.
OSTRZEŻENIE Drzwi tylnych nie można otworzyć z wnętrza gdy
jest uruchomione urządzenie zabezpieczające dzieci.
W przypadku braku zasilania elektrycznego (przepalony bez-
piecznik, odłączony akumulator itp.) zawsze jest możliwe uru-
chomienie manualne zablokowanie drzwi.
001-130 Alfa Giulietta PL 5ed 27-07-2010 9:28 Pagina 95

96
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
DANE
TECHNICZNE
SPIS TREŚCI

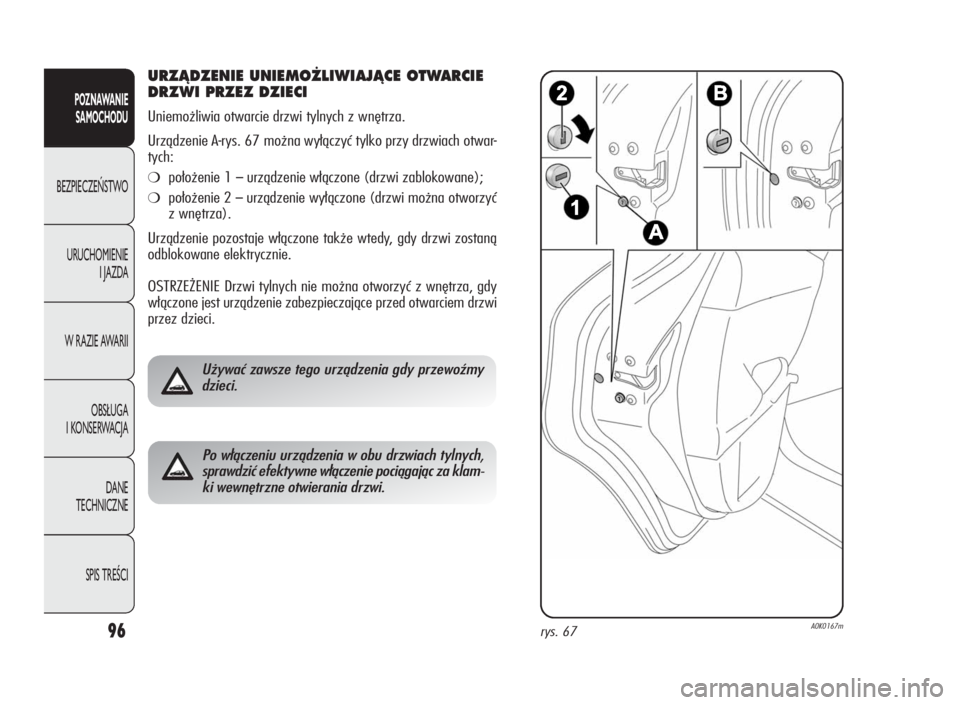

URZÑDZENIE UNIEMO˚LIWIAJÑCE OTWARCIE
DRZWI PRZEZ DZIECI
Uniemożliwia otwarcie drzwi tylnych z wnętrza.
Urządzenie A-rys. 67 można wyłączyć tylko przy drzwiach otwar-
tych:
❍położenie 1–urządzenie włączone (drzwi zablokowane);
❍położenie 2–urządzenie wyłączone (drzwi można otworzyć
z wnętrza).
Urządzenie pozostaje włączone także wtedy, gdy drzwi zostaną
odblokowane elektrycznie.
OSTRZEŻENIE Drzwi tylnych nie można otworzyć z wnętrza, gdy
włączone jest urządzenie zabezpieczające przed otwarciem drzwi
przez dzieci.
Używać zawsze tego urządzenia gdy przewoźmy
dzieci.
Po włączeniu urządzenia w obu drzwiach tylnych,
sprawdzić efektywne włączenie pociągając za klam-
ki wewnętrzne otwierania drzwi.
rys. 67A0K0167m
001-130 Alfa Giulietta PL 5ed 27-07-2010 9:28 Pagina 96

97
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
DA N E
TECHNICZNE
SPIS TREŚCI

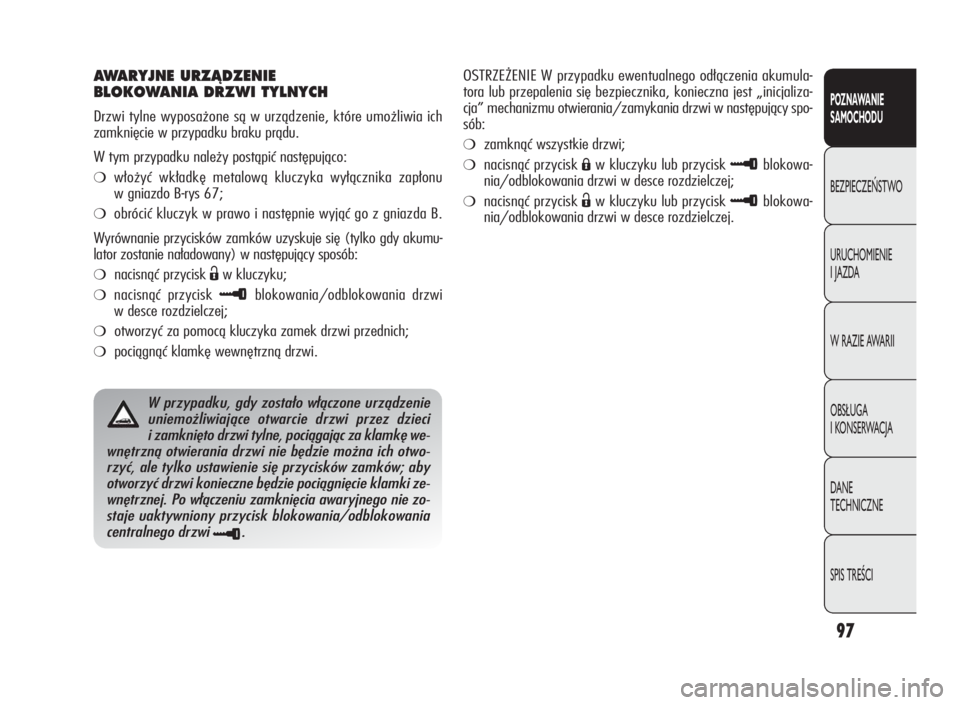

AWARYJNE URZÑDZENIE
BLOKOWANIA DRZWI TYLNYCH
Drzwi tylne wyposażone są w urządzenie, które umożliwia ich
zamknięcie w przypadku braku prądu.
W tym przypadku należy postąpić następująco:
❍włożyć wkładkę metalową kluczyka wyłącznika zapłonu
w gniazdo B-rys 67;
❍obrócić kluczyk w prawo i następnie wyjąć go z gniazda B.
Wyrównanie przycisków zamków uzyskuje się (tylko gdy akumu-
lator zostanie naładowany) w następujący sposób:
❍nacisnąć przyciskËw kluczyku;
❍nacisnąć przycisk≈blokowania/odblokowania drzwi
w desce rozdzielczej;
❍otworzyć za pomocą kluczyka zamek drzwi przednich;
❍pociągnąć klamkę wewnętrzną drzwi.
W przypadku, gdy zostało włączone urządzenie
uniemożliwiające otwarcie drzwi przez dzieci
i zamknięto drzwi tylne, pociągając za klamkę we-
wnętrzną otwierania drzwi nie będzie można ich otwo-
rzyć, ale tylko ustawienie się przycisków zamków; aby
otworzyć drzwi konieczne będzie pociągnięcie klamki ze-
wnętrznej. Po włączeniu zamknięcia awaryjnego nie zo-
staje uaktywniony przycisk blokowania/odblokowania
centralnego drzwi
≈.
OSTRZEŻENIE W przypadku ewentualnego odłączenia akumula-
tora lub przepalenia się bezpiecznika, konieczna jest „inicjaliza-
cja” mechanizmu otwierania/zamykania drzwi w następujący spo-
sób:
❍zamknąć wszystkie drzwi;
❍nacisnąć przyciskÁw kluczyku lub przycisk≈blokowa-
nia/odblokowania drzwi w desce rozdzielczej;
❍nacisnąć przyciskËw kluczyku lub przycisk≈blokowa-
nia/odblokowania drzwi w desce rozdzielczej.
001-130 Alfa Giulietta PL 5ed 27-07-2010 9:28 Pagina 97

98
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
DANE
TECHNICZNE
SPIS TREŚCI

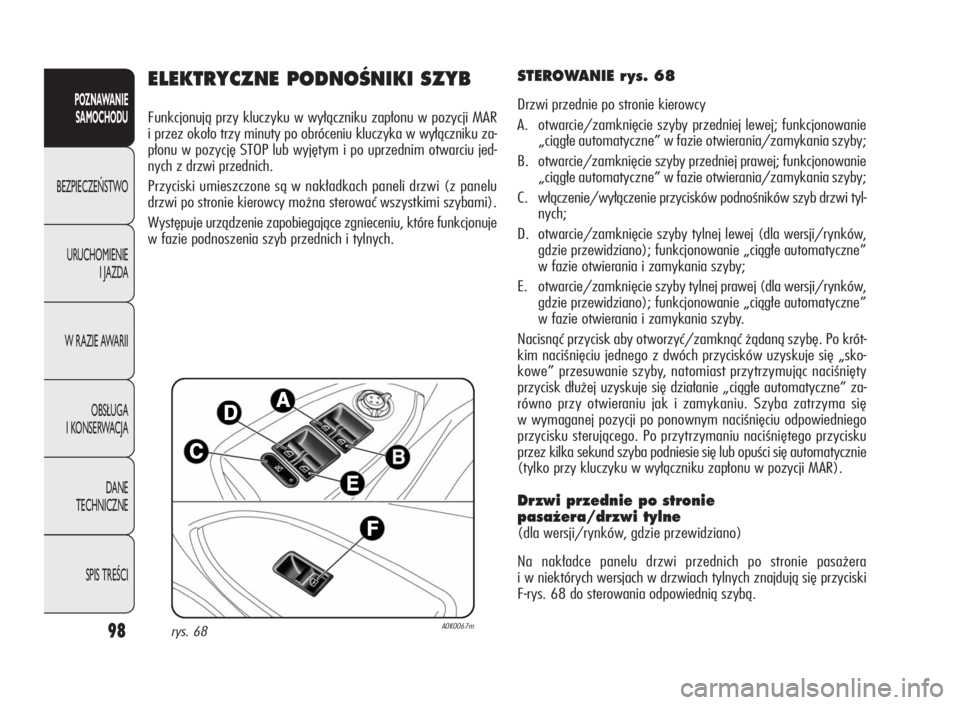

ELEKTRYCZNE PODNOÂNIKI SZYB
Funkcjonują przy kluczyku w wyłączniku zapłonu w pozycji MAR
i przez około trzy minuty po obróceniu kluczyka w wyłączniku za-
płonu w pozycję STOP lub wyjętym i po uprzednim otwarciu jed-
nych z drzwi przednich.
Przyciski umieszczone są w nakładkach paneli drzwi (z panelu
drzwi po stronie kierowcy można sterować wszystkimi szybami).
Występuje urządzenie zapobiegające zgnieceniu, które funkcjonuje
w fazie podnoszenia szyb przednich i tylnych.
STEROWANIE r ys. 68
Drzwi przednie po stronie kierowcy
A. otwarcie/zamknięcie szyby przedniej lewej; funkcjonowanie
„ciągłe automatyczne” w fazie otwierania/zamykania szyby;
B. otwarcie/zamknięcie szyby przedniej prawej; funkcjonowanie
„ciągłe automatyczne” w fazie otwierania/zamykania szyby;
C. włączenie/wyłączenie przycisków podnośników szyb drzwi tyl-
nych;
D. otwarcie/zamknięcie szyby tylnej lewej (dla wersji/rynków,
gdzie przewidziano); funkcjonowanie „ciągłe automatyczne”
w fazie otwierania i zamykania szyby;
E. otwarcie/zamknięcie szyby tylnej prawej (dla wersji/rynków,
gdzie przewidziano); funkcjonowanie „ciągłe automatyczne”
w fazie otwierania i zamykania szyby.
Nacisnąć przycisk aby otworzyć/zamknąć żądaną szybę. Po krót-
kim naciśnięciu jednego z dwóch przycisków uzyskuje się „sko-
kowe” przesuwanie szyby, natomiast przytrzymując naciśnięty
przycisk dłużej uzyskuje się działanie „ciągłe automatyczne” za-
równo przy otwieraniu jak i zamykaniu. Szyba zatrzyma się
w wymaganej pozycji po ponownym naciśnięciu odpowiedniego
przycisku sterującego. Po przytrzymaniu naciśniętego przycisku
przez kilka sekund szyba podniesie się lub opuści się automatycznie
(tylko przy kluczyku w wyłączniku zapłonu w pozycji MAR).
Drzwi przednie po stronie
pasa˝era/drzwi tylne
(dla wersji/rynków, gdzie przewidziano)
Na nakładce panelu drzwi przednich po stronie pasażera
i w niektórych wersjach w drzwiach tylnych znajdują się przyciski
F-rys. 68 do sterowania odpowiednią szybą.
rys. 68A0K0067m
001-130 Alfa Giulietta PL 5ed 27-07-2010 9:28 Pagina 98

99
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
DA N E
TECHNICZNE
SPIS TREŚCI

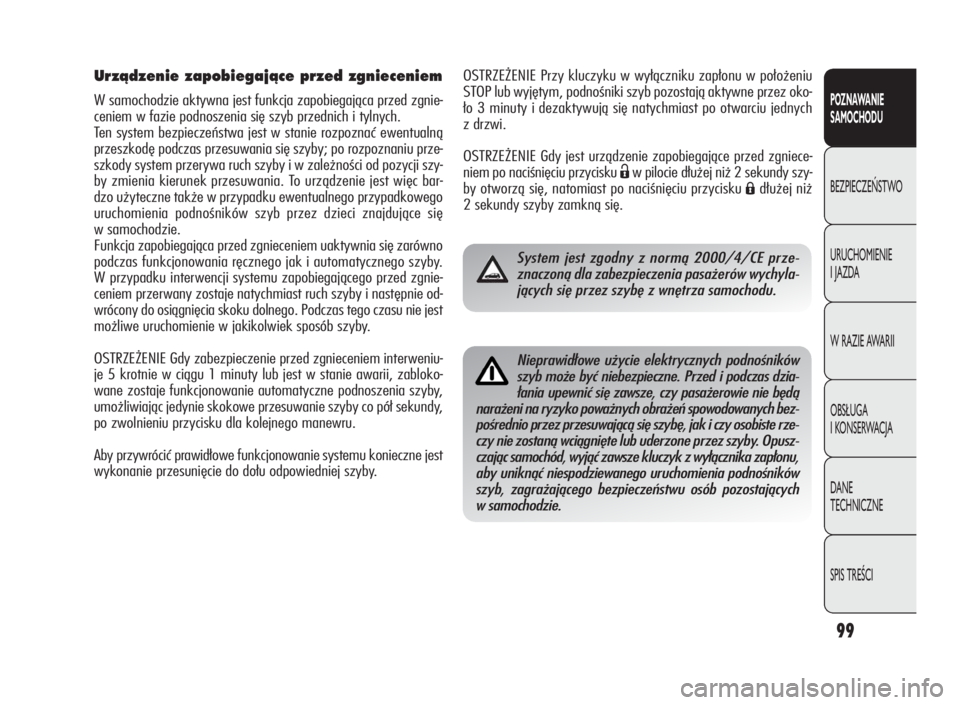

OSTRZEŻENIE Przy kluczyku w wyłączniku zapłonu w położeniu
STOP lub wyjętym, podnośniki szyb pozostają aktywne przez oko-
ło 3 minuty i dezaktywują się natychmiast po otwarciu jednych
z drzwi.
OSTRZEŻENIE Gdy jest urządzenie zapobiegające przed zgniece-
niem po naciśnięciu przycisku
Ëw pilocie dłużej niż 2 sekundy szy-
by otworzą się, natomiast po naciśnięciu przycisku
Ádłużej niż
2 sekundy szyby zamkną się.
System jest zgodny z normą 2000/4/CE prze-
znaczoną dla zabezpieczenia pasażerów wychyla-
jących się przez szybę z wnętrza samochodu.
Nieprawidłowe użycie elektrycznych podnośników
szyb może być niebezpieczne. Przed i podczas dzia-
łania upewnić się zawsze, czy pasażerowie nie będą
narażeni na ryzyko poważnych obrażeń spowodowanych bez-
pośrednio przez przesuwającą się szybę, jak i czy osobiste rze-
czy nie zostaną wciągnięte lub uderzone przez szyby. Opusz-
czając samochód, wyjąć zawsze kluczyk z wyłącznika zapłonu,
aby uniknąć niespodziewanego uruchomienia podnośników
szyb, zagrażającego bezpieczeństwu osób pozostających
w samochodzie.
Urzàdzenie zapobiegajàce przed zgnieceniem
W samochodzie aktywna jest funkcja zapobiegająca przed zgnie-
ceniem w fazie podnoszenia się szyb przednich i tylnych.
Ten system bezpieczeństwa jest w stanie rozpoznać ewentualną
przeszkodę podczas przesuwania się szyby; po rozpoznaniu prze-
szkody system przerywa ruch szyby i w zależności od pozycji szy-
by zmienia kierunek przesuwania. To urządzenie jest więc bar-
dzo użyteczne także w przypadku ewentualnego przypadkowego
uruchomienia podnośników szyb przez dzieci znajdujące się
w samochodzie.
Funkcja zapobiegająca przed zgnieceniem uaktywnia się zarówno
podczas funkcjonowania ręcznego jak i automatycznego szyby.
W przypadku interwencji systemu zapobiegającego przed zgnie-
ceniem przerwany zostaje natychmiast ruch szyby i następnie od-
wrócony do osiągnięcia skoku dolnego. Podczas tego czasu nie jest
możliwe uruchomienie w jakikolwiek sposób szyby.
OSTRZEŻENIE Gdy zabezpieczenie przed zgnieceniem interweniu-
je 5 krotnie w ciągu 1 minuty lub jest w stanie awarii, zabloko-
wane zostaje funkcjonowanie automatyczne podnoszenia szyby,
umożliwiając jedynie skokowe przesuwanie szyby co pół sekundy,
po zwolnieniu przycisku dla kolejnego manewru.
Aby przywrócić prawidłowe funkcjonowanie systemu konieczne jest
wykonanie przesunięcie do dołu odpowiedniej szyby.
001-130 Alfa Giulietta PL 5ed 27-07-2010 9:28 Pagina 99
