20
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
DANE
TECHNICZNE
SPIS TREŚCI
WYÂWIETLACZ
Samochód może być wyposażony w wyświetlacz wielofunkcyj-
ny/wielofunkcyjny rekonfigurowany przedstawiający informacje
niezbędne użytkownikowi, w zależności od wcześniejszych usta-
wień, podczas jazdy samochodem.
Przy kluczyku wyjętym z wyłącznika zapłonu i po otwar-
ciu/zamknięciu jednych drzwi wyświetlacz podświetla się
i pokazuje przez kilka sekund zegar i wskazania licznika kilome-
trów (lub mil) całkowitego przebiegu.

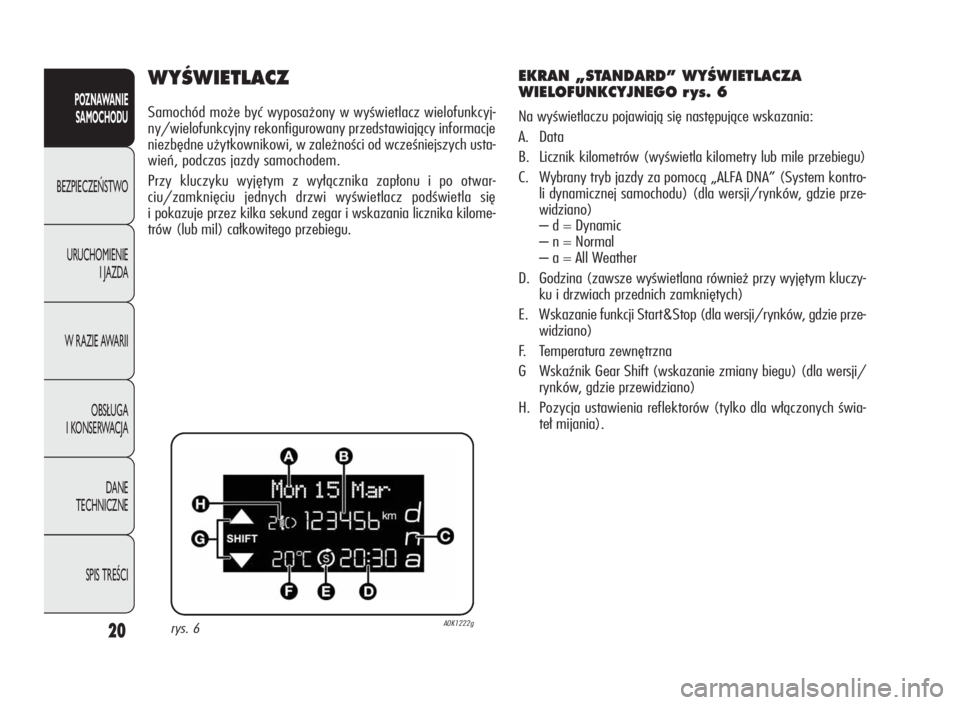

EKRAN „STANDARD” WYÂWIETLACZA
WIELOFUNKCYJNEGO r ys. 6
Na wyświetlaczu pojawiają się następujące wskazania:
A. Data
B. Licznik kilometrów (wyświetla kilometry lub mile przebiegu)
C. Wybrany tryb jazdy za pomocą „ALFA DNA” (System kontro-
li dynamicznej samochodu) (dla wersji/rynków, gdzie prze-
widziano)
– d = Dynamic
–n=Normal
– a = All Weather
D. Godzina (zawsze wyświetlana również przy wyjętym kluczy-
ku i drzwiach przednich zamkniętych)
E. Wskazanie funkcji Start&Stop (dla wersji/rynków, gdzie prze-
widziano)
F. Temperatura zewnętrzna
G Wskaźnik Gear Shift (wskazanie zmiany biegu) (dla wersji/
rynków, gdzie przewidziano)
H. Pozycja ustawienia reflektorów (tylko dla włączonych świa-
teł mijania).
rys. 6A0K1222g
001-130 Alfa Giulietta PL 5ed 27-07-2010 9:27 Pagina 20
Page 22 of 294
21
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
DA N E
TECHNICZNE
SPIS TREŚCI

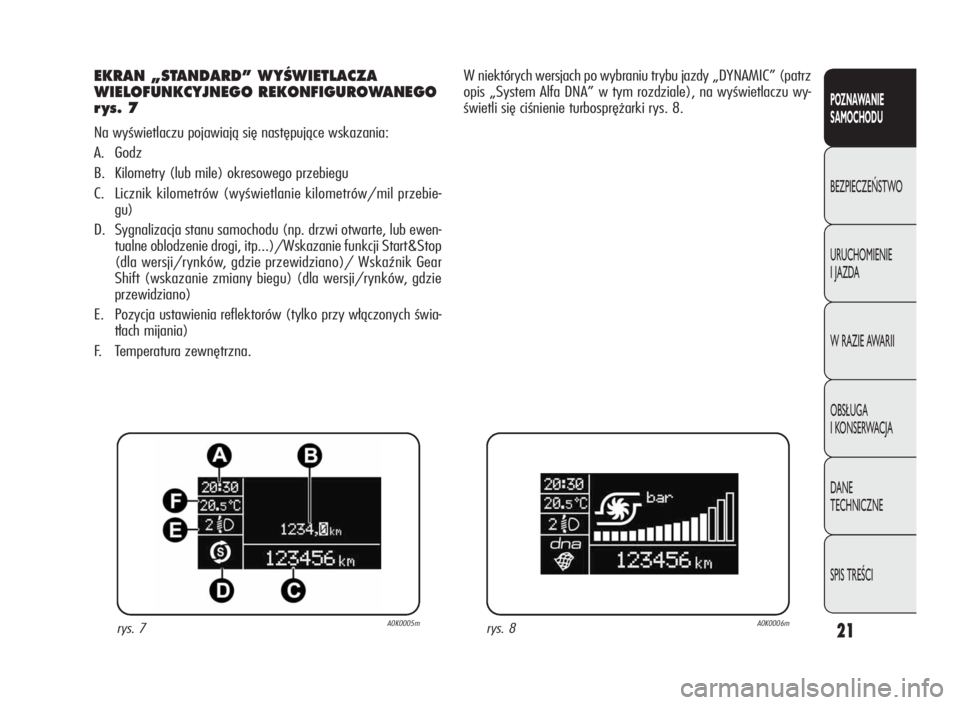

EKRAN „STANDARD” WYÂWIETLACZA
WIELOFUNKCYJNEGO REKONFIGUROWANEGO
rys. 7
Na wyświetlaczu pojawiają się następujące wskazania:
A. Godz
B. Kilometry (lub mile) okresowego przebiegu
C. Licznik kilometrów (wyświetlanie kilometrów/mil przebie-
gu)
D. Sygnalizacja stanu samochodu (np. drzwi otwarte, lub ewen-
tualne oblodzenie drogi, itp...)/Wskazanie funkcji Start&Stop
(dla wersji/rynków, gdzie przewidziano)/ Wskaźnik Gear
Shift (wskazanie zmiany biegu) (dla wersji/rynków, gdzie
przewidziano)
E. Pozycja ustawienia reflektorów (tylko przy włączonych świa-
tłach mijania)
F. Temperatura zewnętrzna.W niektórych wersjach po wybraniu trybu jazdy „DYNAMIC” (patrz
opis „System Alfa DNA” w tym rozdziale), na wyświetlaczu wy-
świetli się ciśnienie turbosprężarki rys. 8.
rys. 7A0K0005mrys. 8A0K0006m
001-130 Alfa Giulietta PL 5ed 27-07-2010 9:27 Pagina 21
Page 23 of 294
22
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
DANE
TECHNICZNE
SPIS TREŚCI

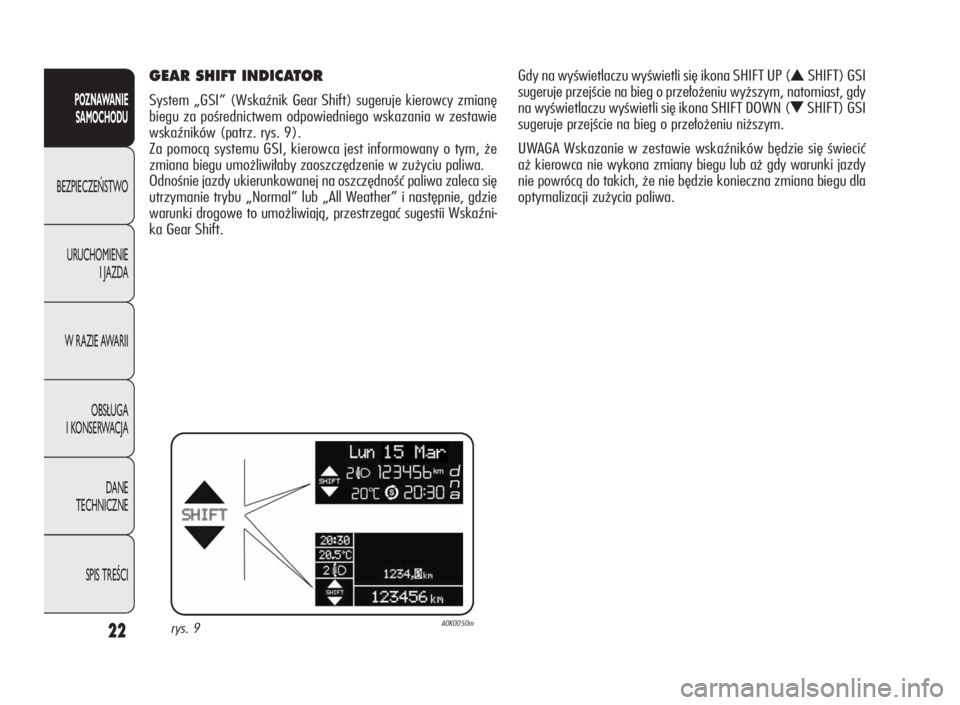

GEAR SHIFT INDICATOR
System „GSI” (Wskaźnik Gear Shift) sugeruje kierowcy zmianę
biegu za pośrednictwem odpowiedniego wskazania w zestawie
wskaźników (patrz. rys. 9).
Za pomocą systemu GSI, kierowca jest informowany o tym, że
zmiana biegu umożliwiłaby zaoszczędzenie w zużyciu paliwa.
Odnośnie jazdy ukierunkowanej na oszczędność paliwa zaleca się
utrzymanie trybu „Normal” lub „All Weather” i następnie, gdzie
warunki drogowe to umożliwiają, przestrzegać sugestii Wskaźni-
ka Gear Shift.Gdy na wyświetlaczu wyświetli się ikona SHIFT UP (
NSHIFT) GSI
sugeruje przejście na bieg o przełożeniu wyższym, natomiast, gdy
na wyświetlaczu wyświetli się ikona SHIFT DOWN (
OSHIFT) GSI
sugeruje przejście na bieg o przełożeniu niższym.
UWAGA Wskazanie w zestawie wskaźników będzie się świecić
aż kierowca nie wykona zmiany biegu lub aż gdy warunki jazdy
nie powrócą do takich, że nie będzie konieczna zmiana biegu dla
optymalizacji zużycia paliwa.
rys. 9A0K0050m
001-130 Alfa Giulietta PL 5ed 27-07-2010 9:27 Pagina 22
Page 24 of 294
23
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
DA N E
TECHNICZNE
SPIS TREŚCI

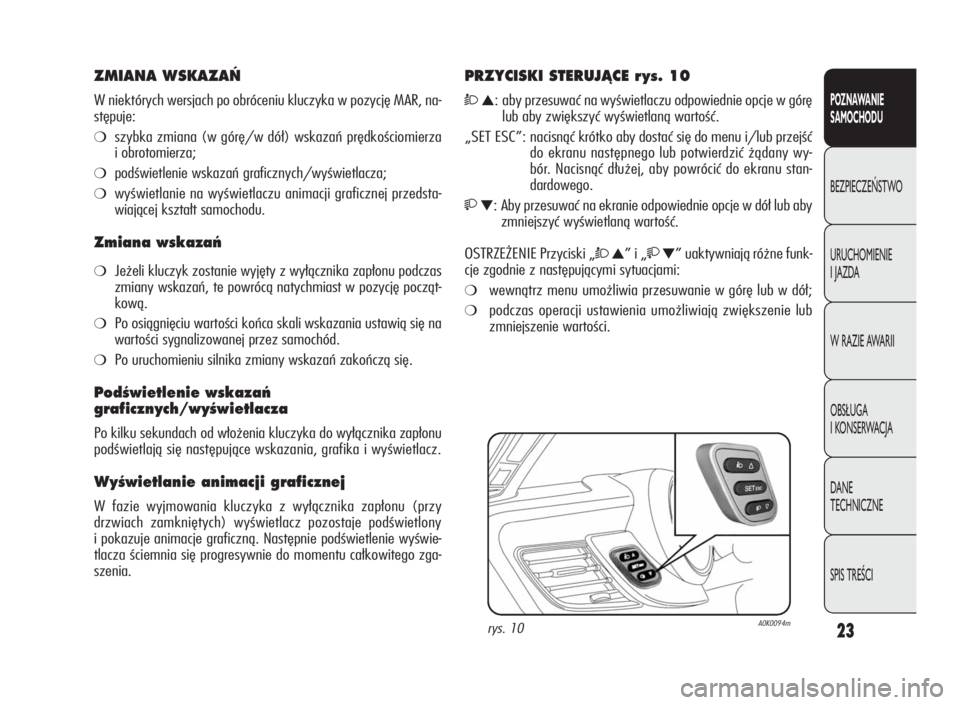

ZMIANA WSKAZA¡
W niektórych wersjach po obróceniu kluczyka w pozycję MAR, na-
stępuje:
❍szybka zmiana (w górę/w dół) wskazań prędkościomierza
i obrotomierza;
❍podświetlenie wskazań graficznych/wyświetlacza;
❍wyświetlanie na wyświetlaczu animacji graficznej przedsta-
wiającej kształt samochodu.
Zmiana wskazaƒ
❍Jeżeli kluczyk zostanie wyjęty z wyłącznika zapłonu podczas
zmiany wskazań, te powrócą natychmiast w pozycję począt-
kową.
❍Po osiągnięciu wartości końca skali wskazania ustawią się na
wartości sygnalizowanej przez samochód.
❍Po uruchomieniu silnika zmiany wskazań zakończą się.
PodÊwietlenie wskazaƒ
graficznych/wyÊwietlacza
Po kilku sekundach od włożenia kluczyka do wyłącznika zapłonu
podświetlają się następujące wskazania, grafika i wyświetlacz.
WyÊwietlanie animacji graficznej
W fazie wyjmowania kluczyka z wyłącznika zapłonu (przy
drzwiach zamkniętych) wyświetlacz pozostaje podświetlony
i pokazuje animacje graficzną. Następnie podświetlenie wyświe-
tlacza ściemnia się progresywnie do momentu całkowitego zga-
szenia.
PRZYCISKI STERUJÑCE r ys. 10
Ò▲: aby przesuwać na wyświetlaczu odpowiednie opcje w górę
lub aby zwiększyć wyświetlaną wartość.
„SET ESC”: nacisnąć krótko aby dostać się do menu i/lub przejść
do ekranu następnego lub potwierdzić żądany wy-
bór. Nacisnąć dłużej, aby powrócić do ekranu stan-
dardowego.
▼: Aby przesuwać na ekranie odpowiednie opcje w dół lub aby
zmniejszyć wyświetlaną wartość.
OSTRZEŻENIE Przyciski „
Ò▲”i„▼” uaktywniają różne funk-
cje zgodnie z następującymi sytuacjami:
❍wewnątrz menu umożliwia przesuwanie w górę lub w dół;
❍podczas operacji ustawienia umożliwiają zwiększenie lub
zmniejszenie wartości.
rys. 10A0K0094m
001-130 Alfa Giulietta PL 5ed 27-07-2010 9:27 Pagina 23
Page 25 of 294
24
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
DANE
TECHNICZNE
SPIS TREŚCI

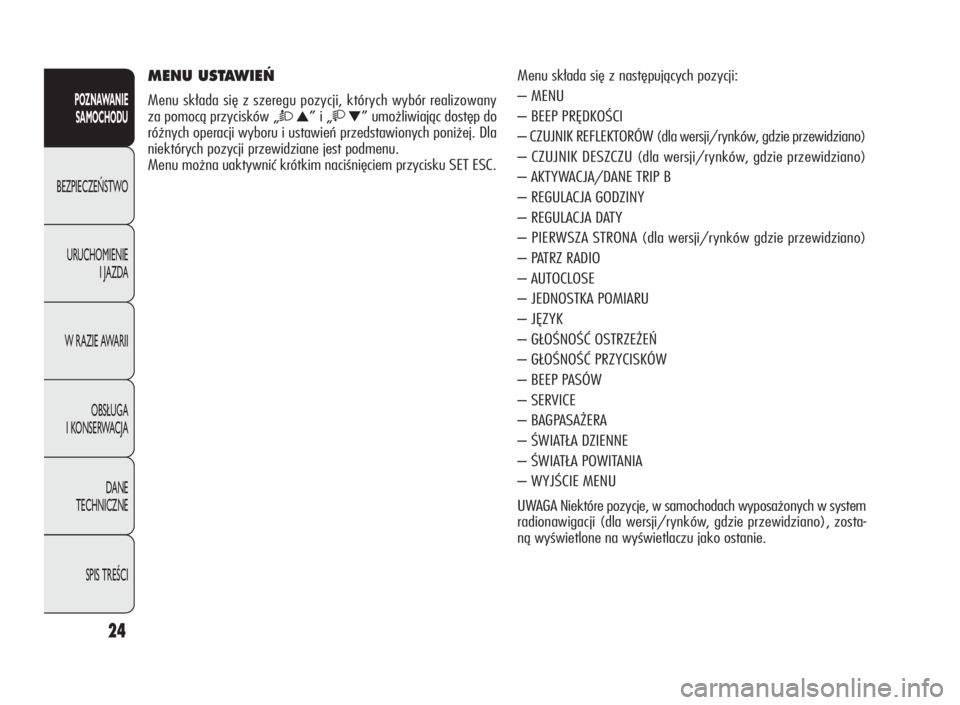

Menu składa się z następujących pozycji:
– MENU
– BEEP PRĘDKOŚCI
– CZUJNIK REFLEKTORÓW (dla wersji/rynków, gdzie przewidziano)
– CZUJNIK DESZCZU (dla wersji/rynków, gdzie przewidziano)
– AKTYWACJA/DANE TRIP B
– REGULACJA GODZINY
– REGULACJA DATY
– PIERWSZA STRONA (dla wersji/rynków gdzie przewidziano)
– PATRZ RADIO
– AUTOCLOSE
– JEDNOSTKA POMIARU
– JĘZYK
– GŁOŚNOŚĆ OSTRZEŻEŃ
– GŁOŚNOŚĆ PRZYCISKÓW
– BEEP PASÓW
–SERVICE
– BAGPASAŻERA
– ŚWIATŁA DZIENNE
– ŚWIATŁA POWITANIA
– WYJŚCIE MENU
UWAGA Niektóre pozycje, w samochodach wyposażonych w system
radionawigacji (dla wersji/rynków, gdzie przewidziano), zosta-
ną wyświetlone na wyświetlaczu jako ostanie.MENU USTAWIE¡
Menu składa się z szeregu pozycji, których wybór realizowany
za pomocą przycisków „
Ò▲”i„▼” umożliwiając dostęp do
różnych operacji wyboru i ustawień przedstawionych poniżej. Dla
niektórych pozycji przewidziane jest podmenu.
Menu można uaktywnić krótkim naciśnięciem przycisku SET ESC.
001-130 Alfa Giulietta PL 5ed 27-07-2010 9:27 Pagina 24
Page 26 of 294
25
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
DA N E
TECHNICZNE
SPIS TREŚCI
Wybór pozycji z menu g∏ównego bez
podmenu:
– za pomocą krótkiego naciśnięcia przycisku SET ESC można wy-
brać ustawienie w menu głównym, które chcemy zmodyfikować;
– naciskając na przyciski „
Ò▲”lub„▼” (pojedynczymi na-
ciśnięciami) można wybrać nowe ustawienie;
– za pomocą krótkiego naciśnięcia przycisku SET ESC można za-
pamiętać ustawienie i równocześnie powrócić do tej samej pozy-
cji menu głównego wyświetlanej przed wyborem.
Wybór pozycji z menu g∏ównego z podmenu:
– za pomocą krótkiego naciśnięcia przycisku SET ESC można wy-
świetlić pierwszą pozycję z podmenu;
– naciskając na przyciski „
Ò▲” lub „▼” (pojedynczymi na-
ciśnięciami) można wybrać wszystkie pozycje z podmenu;
– za pomocą krótkiego naciśnięcia przycisku SET ESC można wy-
brać pozycję z wyświetlanego podmenu i wejść w odpowiednie
menu ustawień;
– naciskając na przyciski „
Ò▲” lub „▼” (pojedynczymi na-
ciśnięciami) można wybrać nowe ustawienie tej pozycji
w podmenu;
– za pomocą krótkiego naciśnięcia przycisku SET ESC można za-
pamiętać ustawienie i równocześnie powrócić do tej samej pozy-
cji podmenu przed wyborem.
001-130 Alfa Giulietta PL 5ed 27-07-2010 9:27 Pagina 25
Page 27 of 294
26
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
DANE
TECHNICZNE
SPIS TREŚCI

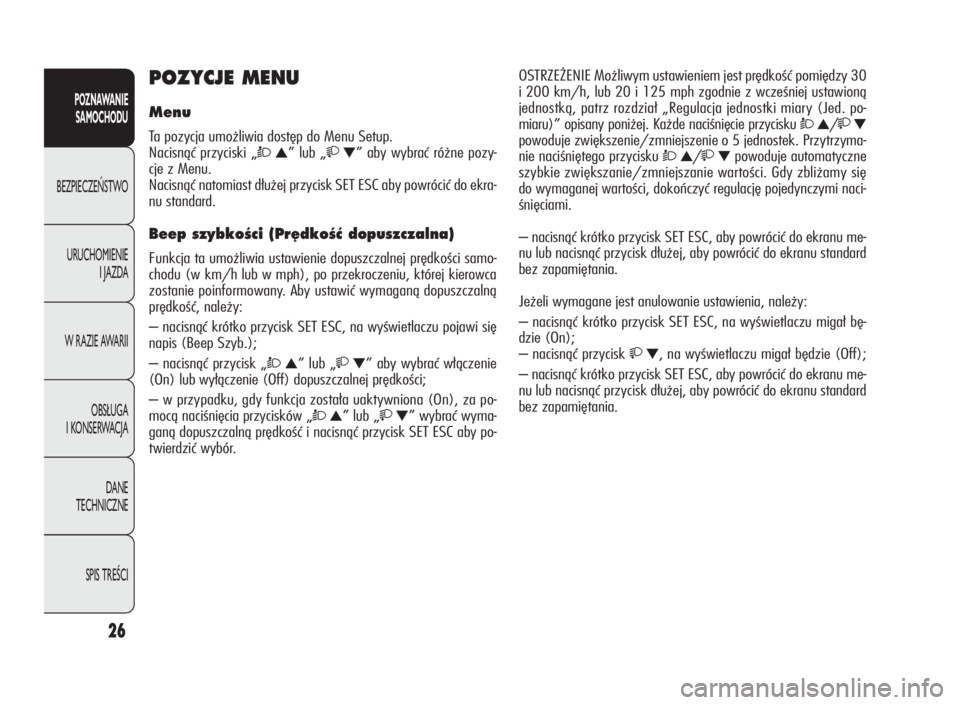

POZYCJE MENU
Menu
Ta pozycja umożliwia dostęp do Menu Setup.
Nacisnąć przyciski „
Ò▲”lub„▼” aby wybrać różne pozy-
cje z Menu.
Nacisnąć natomiast dłużej przycisk SET ESC aby powrócić do ekra-
nu standard.
Beep szybkoÊci (Pr´dkoÊç dopuszczalna)
Funkcja ta umożliwia ustawienie dopuszczalnej prędkości samo-
chodu (w km/h lub w mph), po przekroczeniu, której kierowca
zostanie poinformowany. Aby ustawić wymaganą dopuszczalną
prędkość, należy:
– nacisnąć krótko przycisk SET ESC, na wyświetlaczu pojawi się
napis (Beep Szyb.);
– nacisnąć przycisk „
Ò▲” lub „▼” aby wybrać włączenie
(On) lub wyłączenie (Off) dopuszczalnej prędkości;
– w przypadku, gdy funkcja została uaktywniona (On), za po-
mocą naciśnięcia przycisków „
Ò▲”lub„▼” wybrać wyma-
ganą dopuszczalną prędkość i nacisnąć przycisk SET ESC aby po-
twierdzić wybór.OSTRZEŻENIE Możliwym ustawieniem jest prędkość pomiędzy 30
i 200 km/h, lub 20 i 125 mph zgodnie z wcześniej ustawioną
jednostką, patrz rozdział „Regulacja jednostki miary (Jed. po-
miaru)” opisany poniżej. Każde naciśnięcie przycisku
Ò▲/▼
powoduje zwiększenie/zmniejszenie o 5 jednostek. Przytrzyma-
nie naciśniętego przycisku
Ò▲/▼powoduje automatyczne
szybkie zwiększanie/zmniejszanie wartości. Gdy zbliżamy się
do wymaganej wartości, dokończyć regulację pojedynczymi naci-
śnięciami.
– nacisnąć krótko przycisk SET ESC, aby powrócić do ekranu me-
nu lub nacisnąć przycisk dłużej, aby powrócić do ekranu standard
bez zapamiętania.
Jeżeli wymagane jest anulowanie ustawienia, należy:
– nacisnąć krótko przycisk SET ESC, na wyświetlaczu migał bę-
dzie (On);
– nacisnąć przycisk
▼, na wyświetlaczu migał będzie (Off);
– nacisnąć krótko przycisk SET ESC, aby powrócić do ekranu me-
nu lub nacisnąć przycisk dłużej, aby powrócić do ekranu standard
bez zapamiętania.
001-130 Alfa Giulietta PL 5ed 27-07-2010 9:27 Pagina 26
Page 28 of 294
27
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
DA N E
TECHNICZNE
SPIS TREŚCI

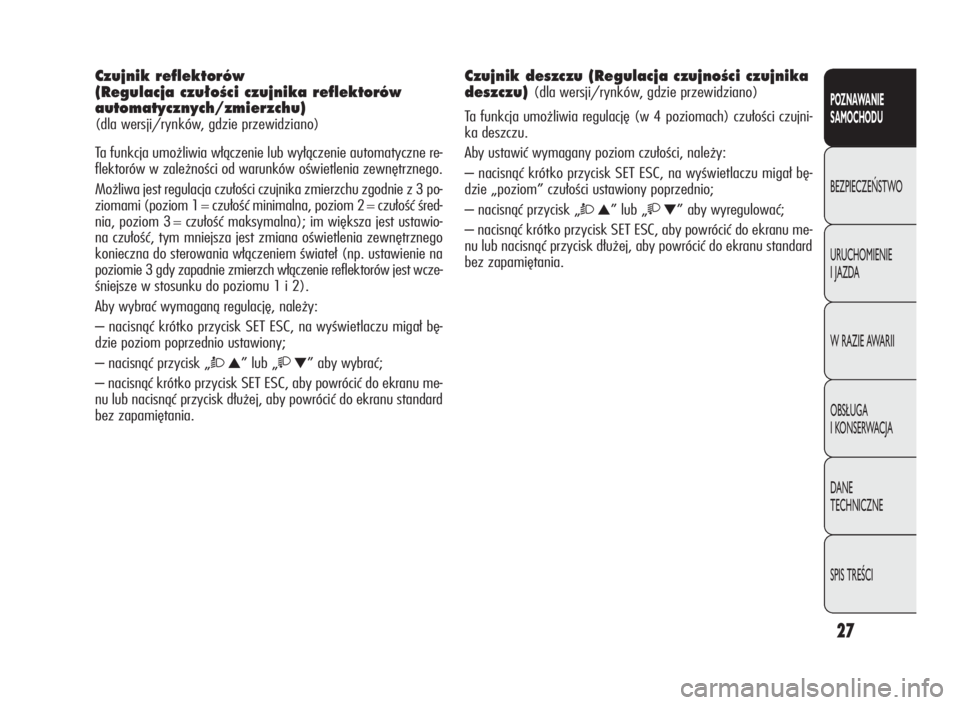

Czujnik reflektorów
(Regulacja czu∏oÊci czujnika reflektorów
automatycznych/zmierzchu)
(dla wersji/rynków, gdzie przewidziano)
Ta funkcja umożliwia włączenie lub wyłączenie automatyczne re-
flektorów w zależności od warunków oświetlenia zewnętrznego.
Możliwa jest regulacja czułości czujnika zmierzchu zgodnie z 3 po-
ziomami (poziom 1 = czułość minimalna, poziom 2 = czułość śred-
nia, poziom 3 = czułość maksymalna); im większa jest ustawio-
na czułość, tym mniejsza jest zmiana oświetlenia zewnętrznego
konieczna do sterowania włączeniem świateł (np. ustawienie na
poziomie 3 gdy zapadnie zmierzch włączenie reflektorów jest wcze-
śniejsze w stosunku do poziomu 1 i 2).
Aby wybrać wymaganą regulację, należy:
– nacisnąć krótko przycisk SET ESC, na wyświetlaczu migał bę-
dzie poziom poprzednio ustawiony;
– nacisnąć przycisk „
Ò▲”lub„▼” aby wybrać;
– nacisnąć krótko przycisk SET ESC, aby powrócić do ekranu me-
nu lub nacisnąć przycisk dłużej, aby powrócić do ekranu standard
bez zapamiętania.
Czujnik deszczu (Regulacja czujnoÊci czujnika
deszczu)
(dla wersji/rynków, gdzie przewidziano)
Ta funkcja umożliwia regulację (w 4 poziomach) czułości czujni-
ka deszczu.
Aby ustawić wymagany poziom czułości, należy:
– nacisnąć krótko przycisk SET ESC, na wyświetlaczu migał bę-
dzie „poziom” czułości ustawiony poprzednio;
– nacisnąć przycisk „
Ò▲”lub„▼” aby wyregulować;
– nacisnąć krótko przycisk SET ESC, aby powrócić do ekranu me-
nu lub nacisnąć przycisk dłużej, aby powrócić do ekranu standard
bez zapamiętania.
001-130 Alfa Giulietta PL 5ed 27-07-2010 9:27 Pagina 27
Page 29 of 294
28
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
DANE
TECHNICZNE
SPIS TREŚCI

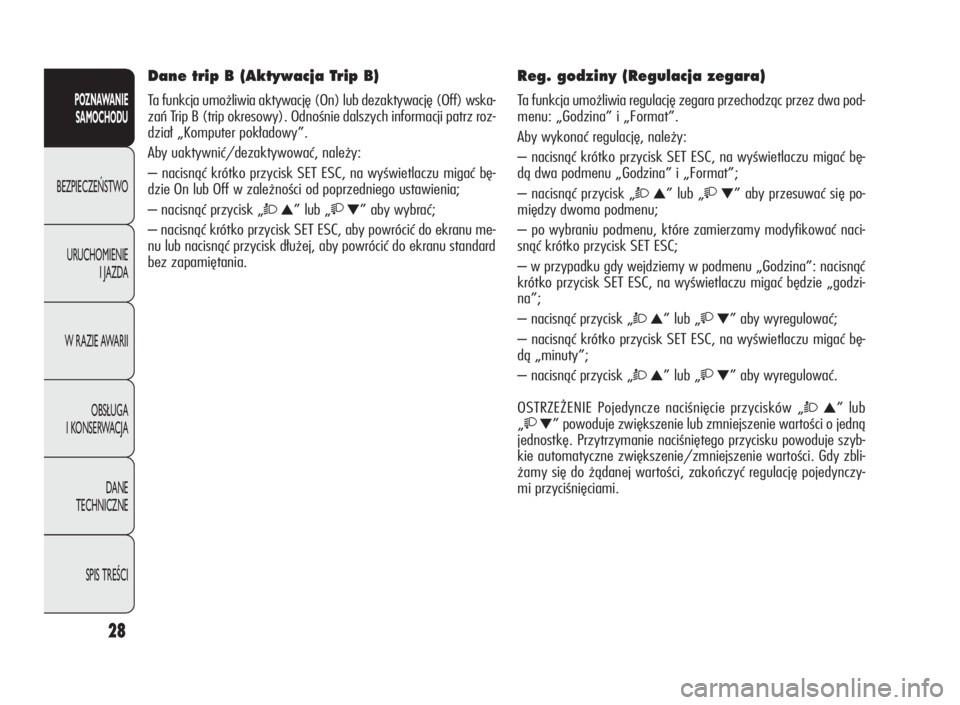

Dane trip B (Aktywacja Trip B)
Ta funkcja umożliwia aktywację (On) lub dezaktywację (Off) wska-
zań Trip B (trip okresowy). Odnośnie dalszych informacji patrz roz-
dział „Komputer pokładowy”.
Aby uaktywnić/dezaktywować, należy:
– nacisnąć krótko przycisk SET ESC, na wyświetlaczu migać bę-
dzie On lub Off w zależności od poprzedniego ustawienia;
– nacisnąć przycisk „
Ò▲”lub„▼” aby wybrać;
– nacisnąć krótko przycisk SET ESC, aby powrócić do ekranu me-
nu lub nacisnąć przycisk dłużej, aby powrócić do ekranu standard
bez zapamiętania.
Reg. godziny (Regulacja zegara)
Ta funkcja umożliwia regulację zegara przechodząc przez dwa pod-
menu: „Godzina” i „Format”.
Aby wykonać regulację, należy:
– nacisnąć krótko przycisk SET ESC, na wyświetlaczu migać bę-
dą dwa podmenu „Godzina” i „Format”;
– nacisnąć przycisk „
Ò▲”lub„▼” aby przesuwać się po-
między dwoma podmenu;
– po wybraniu podmenu, które zamierzamy modyfikować naci-
snąć krótko przycisk SET ESC;
– w przypadku gdy wejdziemy w podmenu „Godzina”: nacisnąć
krótko przycisk SET ESC, na wyświetlaczu migać będzie „godzi-
na”;
– nacisnąć przycisk „
Ò▲”lub„▼” aby wyregulować;
– nacisnąć krótko przycisk SET ESC, na wyświetlaczu migać bę-
dą „minuty”;
– nacisnąć przycisk „
Ò▲”lub„▼” aby wyregulować.
OSTRZEŻENIE Pojedyncze naciśnięcie przycisków „
Ò▲” lub
„
▼” powoduje zwiększenie lub zmniejszenie wartości o jedną
jednostkę. Przytrzymanie naciśniętego przycisku powoduje szyb-
kie automatyczne zwiększenie/zmniejszenie wartości. Gdy zbli-
żamy się do żądanej wartości, zakończyć regulację pojedynczy-
mi przyciśnięciami.
001-130 Alfa Giulietta PL 5ed 27-07-2010 9:27 Pagina 28
Page 30 of 294
29
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
DA N E
TECHNICZNE
SPIS TREŚCI
– w przypadku gdy wejdziemy w podmenu „Format”: krótkim
naciśnięciem przycisku SET ESC, na wyświetlaczu migać będzie
wyświetlany tryb;
– nacisnąć przycisk „
Ò▲”lub„▼” aby wybrać tryb „24h”
lub „12h”.
Po wykonaniu regulacji nacisnąć krótko przycisk SET ESC, aby
powrócić do ekranu podmenu lub nacisnąć przycisk dłużej, aby po-
wrócić do ekranu menu głównego bez zapamiętania.
– nacisnąć ponownie przycisk SET ESC dłużej, aby powrócić do
ekranu standard lub do menu głównego w zależności od punktu
w którym znajdujemy się w menu.
Regulacja daty (Regul. daty)
Ta funkcja umożliwia uaktualnienie daty (dzień – miesiąc – rok).
Aby uaktualnić datę, należy:
– nacisnąć krótko przycisk SET ESC, na wyświetlaczu migał bę-
dzie „rok”;
– nacisnąć przycisk „
Ò▲”lub„▼” aby wyregulować;
– nacisnąć krótko przycisk SET ESC, na wyświetlaczu migał bę-
dzie „miesiąc”;
– nacisnąć przycisk „
Ò▲”lub„▼” aby wyregulować;
– nacisnąć krótko przycisk SET ESC, na wyświetlaczu migał bę-
dzie „dzień”;
– nacisnąć przycisk „
Ò▲”lub„▼” aby wyregulować.
OSTRZEŻENIE Pojedyncze naciśnięcie przycisków „
Ò▲” lub
„
▼” powoduje zwiększenie lub zmniejszenie wartości o jedną
jednostkę. Przytrzymanie naciśniętego przycisku powoduje zwięk-
szenie/zmniejszenie szybkie automatyczne. Gdy zbliżamy się
do wymaganej wartości, dokończyć regulację pojedynczymi naci-
śnięciami.
– nacisnąć krótko przycisk SET ESC, aby powrócić do ekranu me-
nu lub nacisnąć przycisk dłużej, aby powrócić do ekranu standard
bez zapamiętania.
001-130 Alfa Giulietta PL 5ed 27-07-2010 9:27 Pagina 29
