Alfa Romeo Giulietta 2010 Instrukcja obsługi (in Polish)
Manufacturer: ALFA ROMEO, Model Year: 2010, Model line: Giulietta, Model: Alfa Romeo Giulietta 2010Pages: 294, PDF Size: 5.15 MB
Page 41 of 294
40
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
DANE
TECHNICZNE
SPIS TREŚCI

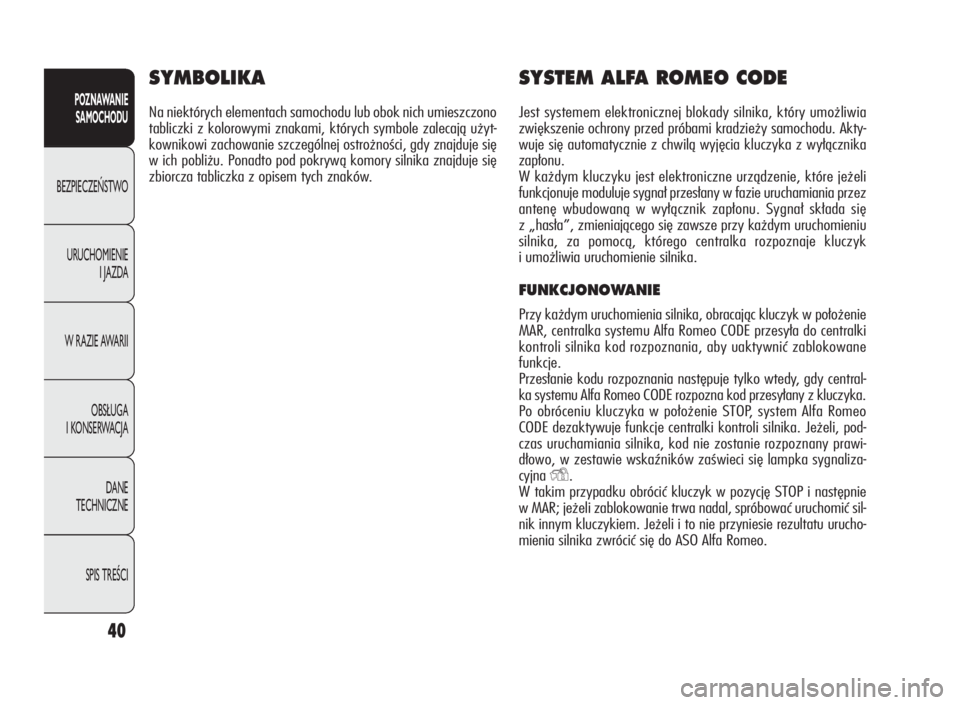

SYMBOLIKA
Na niektórych elementach samochodu lub obok nich umieszczono
tabliczki z kolorowymi znakami, których symbole zalecają użyt-
kownikowi zachowanie szczególnej ostrożności, gdy znajduje się
w ich pobliżu. Ponadto pod pokrywą komory silnika znajduje się
zbiorcza tabliczka z opisem tych znaków.
SYSTEM ALFA ROMEO CODE
Jest systemem elektronicznej blokady silnika, który umożliwia
zwiększenie ochrony przed próbami kradzieży samochodu. Akty-
wuje się automatycznie z chwilą wyjęcia kluczyka z wyłącznika
zapłonu.
W każdym kluczyku jest elektroniczne urządzenie, które jeżeli
funkcjonuje moduluje sygnał przesłany w fazie uruchamiania przez
antenę wbudowaną w wyłącznik zapłonu. Sygnał składa się
z „hasła”, zmieniającego się zawsze przy każdym uruchomieniu
silnika, za pomocą, którego centralka rozpoznaje kluczyk
i umożliwia uruchomienie silnika.
FUNKCJONOWANIE
Przy każdym uruchomienia silnika, obracając kluczyk w położenie
MAR, centralka systemu Alfa Romeo CODE przesyła do centralki
kontroli silnika kod rozpoznania, aby uaktywnić zablokowane
funkcje.
Przesłanie kodu rozpoznania następuje tylko wtedy, gdy central-
ka systemu Alfa Romeo CODE rozpozna kod przesyłany z kluczyka.
Po obróceniu kluczyka w położenie STOP, system Alfa Romeo
CODE dezaktywuje funkcje centralki kontroli silnika. Jeżeli, pod-
czas uruchamiania silnika, kod nie zostanie rozpoznany prawi-
dłowo, w zestawie wskaźników zaświeci się lampka sygnaliza-
cyjna
Y.
W takim przypadku obrócić kluczyk w pozycję STOP i następnie
w MAR; jeżeli zablokowanie trwa nadal, spróbować uruchomić sil-
nik innym kluczykiem. Jeżeli i to nie przyniesie rezultatu urucho-
mienia silnika zwrócić się do ASO Alfa Romeo.
001-130 Alfa Giulietta PL 5ed 27-07-2010 9:27 Pagina 40
Page 42 of 294
41
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
DA N E
TECHNICZNE
SPIS TREŚCI
ZaÊwiecenie si´ lampki sygnalizacyjnejY
podczas jazdy
❍Jeżeli lampka sygnalizacyjnaYzaświeci się, oznacza że sys-
tem przeprowadza autodiagnostykę (na przykład z powodu
spadku napięcia).
❍Jeżeli lampka sygnalizacyjnaYbędzie nadal się świecić,
zwrócić się do ASO Alfa Romeo.
KLUCZYKI
KARTA KODOWA CODE CARD
(dla wersji/rynków gdzie przewidziano)

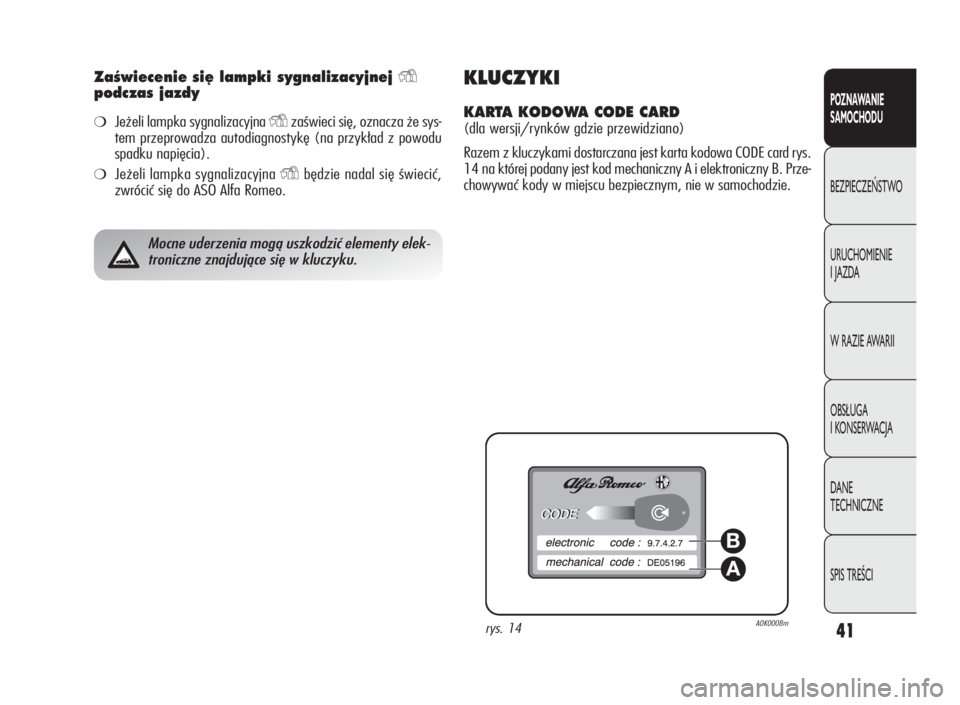

Razem z kluczykami dostarczana jest karta kodowa CODE card rys.
14 na której podany jest kod mechaniczny A i elektroniczny B. Prze-
chowywać kody w miejscu bezpiecznym, nie w samochodzie.
Mocne uderzenia mogą uszkodzić elementy elek-
troniczne znajdujące się w kluczyku.
rys. 14A0K0008m
A
B
001-130 Alfa Giulietta PL 5ed 27-07-2010 9:27 Pagina 41
Page 43 of 294
42
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
DANE
TECHNICZNE
SPIS TREŚCI

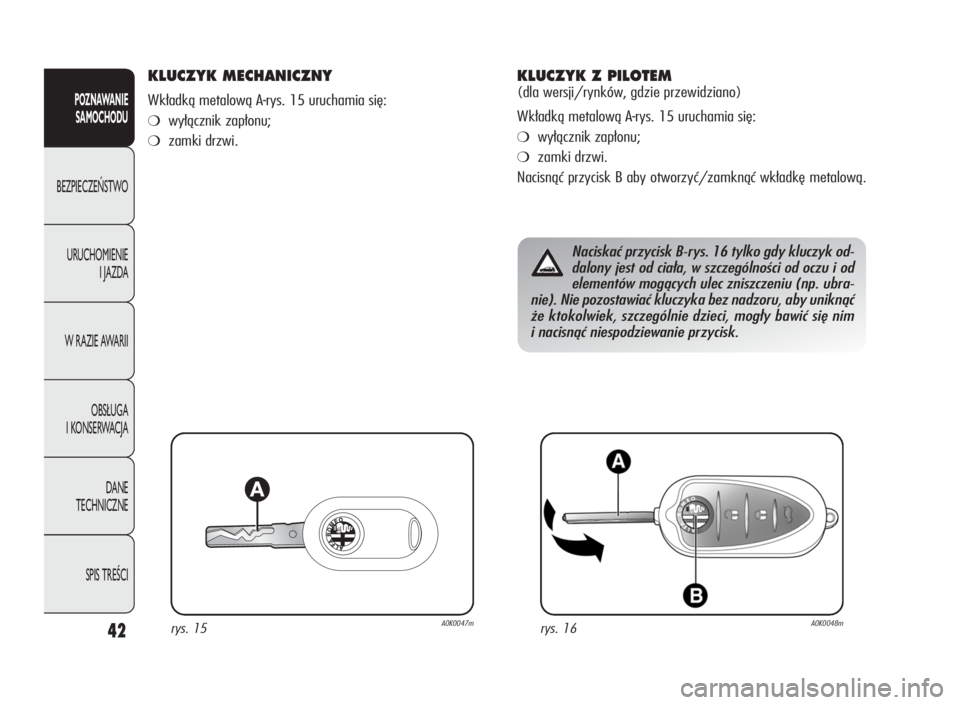

KLUCZYK MECHANICZNY
Wkładką metalową A-rys. 15 uruchamia się:
❍wyłącznik zapłonu;
❍zamki drzwi.
rys. 15A0K0047mrys. 16A0K0048m
Naciskać przycisk B-rys. 16 tylko gdy kluczyk od-
dalony jest od ciała, w szczególności od oczu i od
elementów mogących ulec zniszczeniu (np. ubra-
nie). Nie pozostawiać kluczyka bez nadzoru, aby uniknąć
że ktokolwiek, szczególnie dzieci, mogły bawić się nim
i nacisnąć niespodziewanie przycisk.
KLUCZYK Z PILOTEM
(dla wersji/rynków, gdzie przewidziano)
Wkładką metalową A-rys. 15 uruchamia się:
❍wyłącznik zapłonu;
❍zamki drzwi.
Nacisnąć przycisk B aby otworzyć/zamknąć wkładkę metalową.
001-130 Alfa Giulietta PL 5ed 27-07-2010 9:27 Pagina 42
Page 44 of 294
43
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
DA N E
TECHNICZNE
SPIS TREŚCI

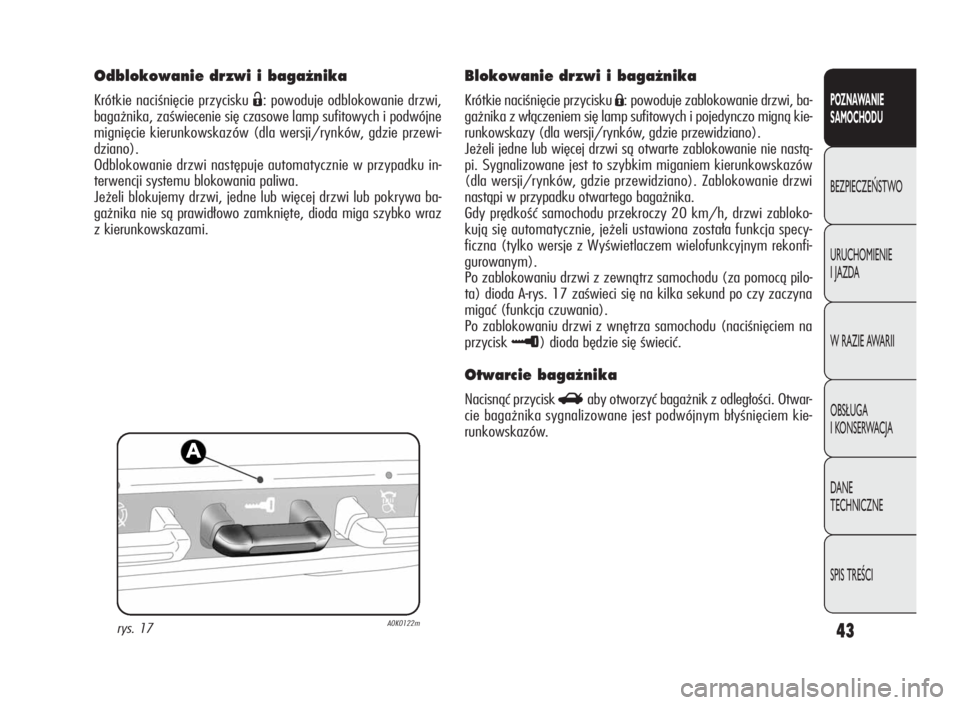

Odblokowanie drzwi i baga˝nika
Krótkie naciśnięcie przyciskuË: powoduje odblokowanie drzwi,
bagażnika, zaświecenie się czasowe lamp sufitowych i podwójne
mignięcie kierunkowskazów (dla wersji/rynków, gdzie przewi-
dziano).
Odblokowanie drzwi następuje automatycznie w przypadku in-
terwencji systemu blokowania paliwa.
Jeżeli blokujemy drzwi, jedne lub więcej drzwi lub pokrywa ba-
gażnika nie są prawidłowo zamknięte, dioda miga szybko wraz
z kierunkowskazami.
Blokowanie drzwi i baga˝nika
Krótkie naciśnięcie przyciskuÁ: powoduje zablokowanie drzwi, ba-
gażnika z włączeniem się lamp sufitowych i pojedynczo migną kie-
runkowskazy (dla wersji/rynków, gdzie przewidziano).
Jeżeli jedne lub więcej drzwi są otwarte zablokowanie nie nastą-
pi. Sygnalizowane jest to szybkim miganiem kierunkowskazów
(dla wersji/rynków, gdzie przewidziano). Zablokowanie drzwi
nastąpi w przypadku otwartego bagażnika.
Gdy prędkość samochodu przekroczy 20 km/h, drzwi zabloko-
kują się automatycznie, jeżeli ustawiona została funkcja specy-
ficzna (tylko wersje z Wyświetlaczem wielofunkcyjnym rekonfi-
gurowanym).
Po zablokowaniu drzwi z zewnątrz samochodu (za pomocą pilo-
ta) dioda A-rys. 17 zaświeci się na kilka sekund po czy zaczyna
migać (funkcja czuwania).
Po zablokowaniu drzwi z wnętrza samochodu (naciśnięciem na
przycisk
≈) dioda będzie się świecić.
Otwarcie baga˝nika
Nacisnąć przyciskRaby otworzyć bagażnik z odległości. Otwar-
cie bagażnika sygnalizowane jest podwójnym błyśnięciem kie-
runkowskazów.
rys. 17A0K0122m
001-130 Alfa Giulietta PL 5ed 27-07-2010 9:27 Pagina 43
Page 45 of 294
44
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
DANE
TECHNICZNE
SPIS TREŚCI
ZAMAWIANIE DODATKOWYCH KLUCZYKÓW
Z PILOTEM
System może rozpoznać do 8 kluczyków z pilotem. Gdy okaże się
konieczne zamówienie nowego pilota zwrócić się do ASO
Alfa Romeo przynosząc ze sobą kartę kodową – CODE card (dla
wersji/rynków, gdzie przewidziano), dokument identyfikacyjny
i dokumenty identyfikacyjne własności samochodu.
rys. 18A0K0051m
Rozładowane baterie są szkodliwe dla środowiska,
dlatego powinny być zbierane w odpowiednich po-
jemnikach zgodnie z obowiązującymi przepisa-
mi, albo mogą być dostarczane do ASO Alfa Romeo, któ-
ra zajmuje się ich złomowaniem.

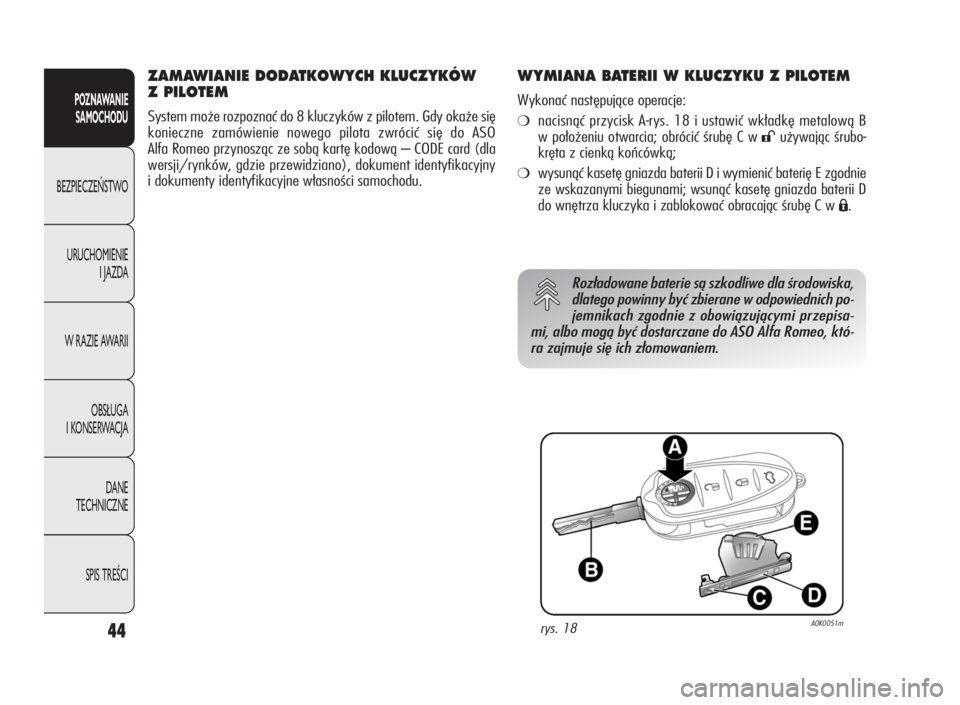

WYMIANA BATERII W KLUCZYKU Z PILOTEM
Wykonać następujące operacje:
❍nacisnąć przycisk A-rys. 18 i ustawić wkładkę metalową B
w położeniu otwarcia; obrócić śrubę C w
:używając śrubo-
kręta z cienką końcówką;
❍wysunąć kasetę gniazda baterii D i wymienić baterię E zgodnie
ze wskazanymi biegunami; wsunąć kasetę gniazda baterii D
do wnętrza kluczyka i zablokować obracając śrubę C w
Á.
001-130 Alfa Giulietta PL 5ed 27-07-2010 9:27 Pagina 44
Page 46 of 294
45
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
DA N E
TECHNICZNE
SPIS TREŚCI

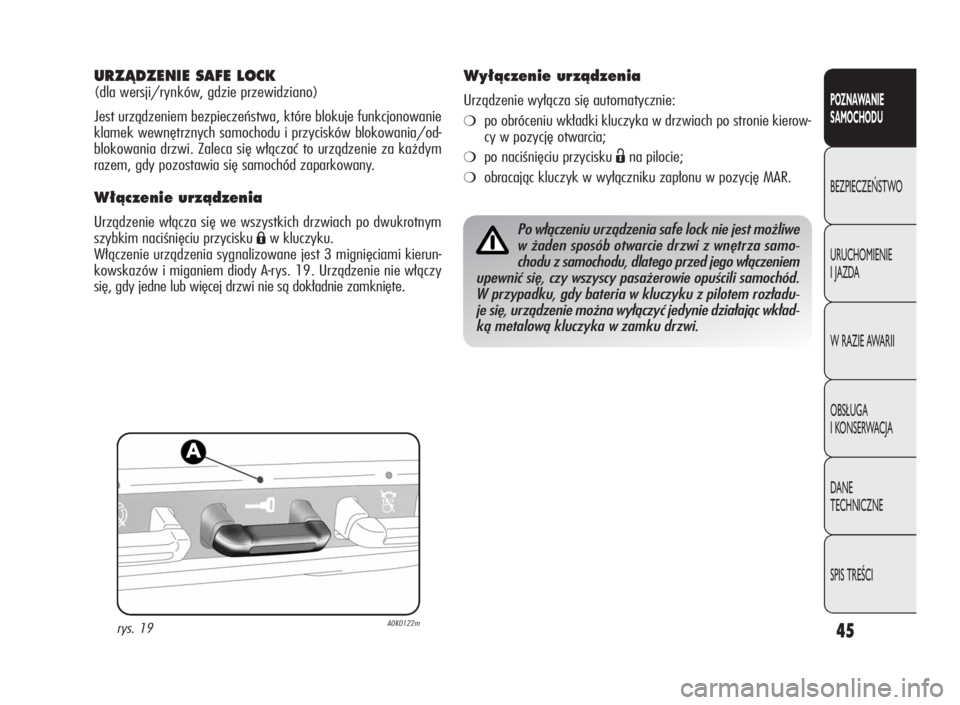

URZÑDZENIE SAFE LOCK
(dla wersji/rynków, gdzie przewidziano)
Jest urządzeniem bezpieczeństwa, które blokuje funkcjonowanie
klamek wewnętrznych samochodu i przycisków blokowania/od-
blokowania drzwi. Zaleca się włączać to urządzenie za każdym
razem, gdy pozostawia się samochód zaparkowany.
W∏àczenie urzàdzenia
Urządzenie włącza się we wszystkich drzwiach po dwukrotnym
szybkim naciśnięciu przycisku
Áw kluczyku.
Włączenie urządzenia sygnalizowane jest 3 mignięciami kierun-
kowskazów i miganiem diody A-rys. 19. Urządzenie nie włączy
się, gdy jedne lub więcej drzwi nie są dokładnie zamknięte.Po włączeniu urządzenia safe lock nie jest możliwe
w żaden sposób otwarcie drzwi z wnętrza samo-
chodu z samochodu, dlatego przed jego włączeniem
upewnić się, czy wszyscy pasażerowie opuścili samochód.
W przypadku, gdy bateria w kluczyku z pilotem rozładu-
je się, urządzenie można wyłączyć jedynie działając wkład-
ką metalową kluczyka w zamku drzwi.
Wy∏àczenie urzàdzenia
Urządzenie wyłącza się automatycznie:
❍po obróceniu wkładki kluczyka w drzwiach po stronie kierow-
cy w pozycję otwarcia;
❍po naciśnięciu przyciskuËna pilocie;
❍obracając kluczyk w wyłączniku zapłonu w pozycję MAR.
rys. 19A0K0122m
001-130 Alfa Giulietta PL 5ed 27-07-2010 9:27 Pagina 45
Page 47 of 294
46
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
DANE
TECHNICZNE
SPIS TREŚCI

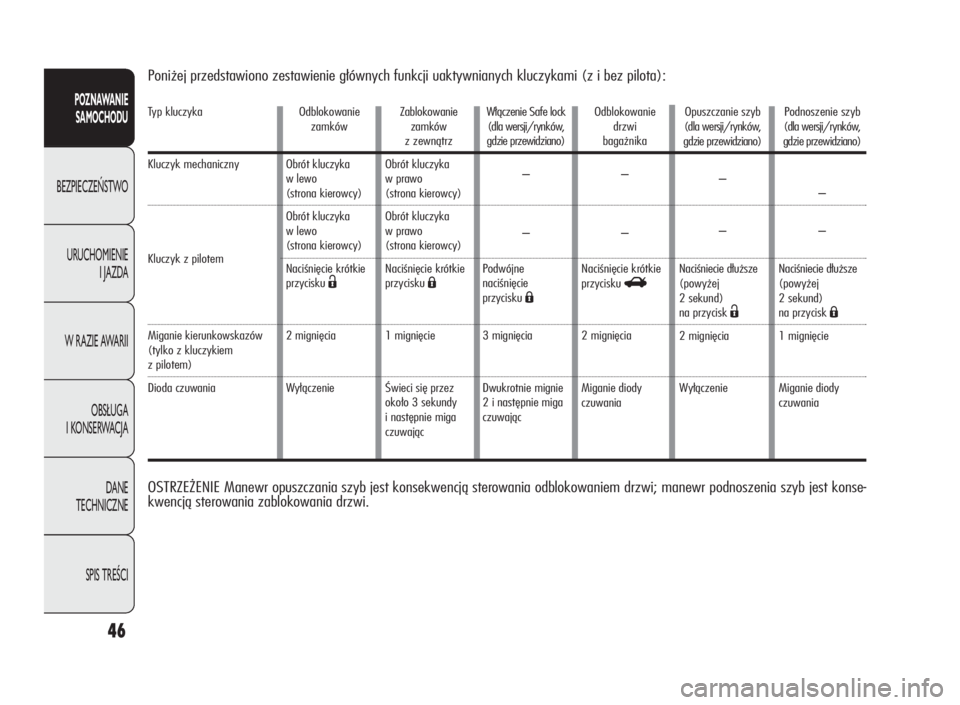

Poniżej przedstawiono zestawienie głównych funkcji uaktywnianych kluczykami (z i bez pilota):
Typ kluczyka
Kluczyk mechaniczny
Kluczyk z pilotem
Miganie kierunkowskazów
(tylko z kluczykiem
z pilotem)
Dioda czuwania
Odblokowanie
zamków
Obrót kluczyka
wlewo
(strona kierowcy)
Obrót kluczyka
wlewo
(strona kierowcy)
Naciśnięcie krótkie
przycisku
Ë
2 mignięcia
WyłączenieZablokowanie
zamków
zzewnątrz
Obrót kluczyka
w prawo
(strona kierowcy)
Obrót kluczyka
wprawo
(strona kierowcy)
Naciśnięcie krótkie
przycisku
Á
1 mignięcie
Świeci się przez
około 3 sekundy
i następnie miga
czuwającWłączenie Safe lock
(dla wersji/rynków,
gdzie przewidziano)
–
–
Podwójne
naciśnięcie
przycisku
Á
3 mignięcia
Dwukrotnie mignie
2 i następnie miga
czuwającOdblokowanie
drzwi
bagażnika
–
–
Naciśnięcie krótkie
przycisku
R
2 mignięcia
Miganie diody
czuwania
OSTRZEŻENIE Manewr opuszczania szyb jest konsekwencją sterowania odblokowaniem drzwi; manewr podnoszenia szyb jest konse-
kwencją sterowania zablokowania drzwi.
Opuszczanie szyb
(dla wersji/rynków,
gdzie przewidziano)
–
–
Naciśniecie dłuższe
(powyżej
2sekund)
na przycisk
Ë
2 mignięcia
WyłączeniePodnoszenie szyb
(dla wersji/rynków,
gdzie przewidziano)
–
–
Naciśniecie dłuższe
(powyżej
2sekund)
na przycisk
Á
1 mignięcie
Miganie diody
czuwania
001-130 Alfa Giulietta PL 5ed 27-07-2010 9:27 Pagina 46
Page 48 of 294
47
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
DA N E
TECHNICZNE
SPIS TREŚCI

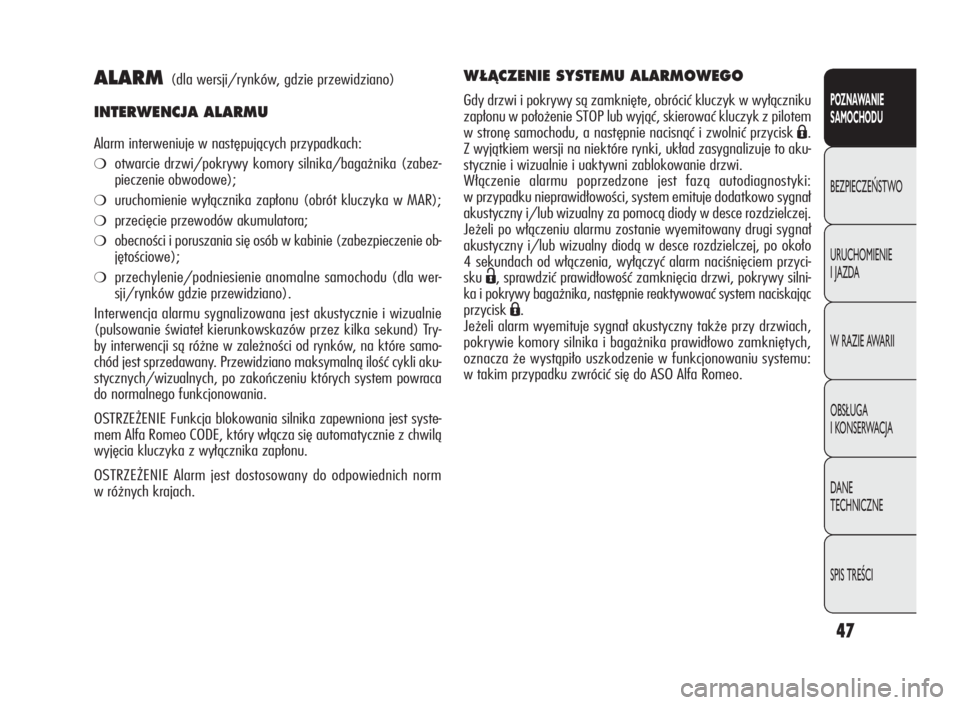

ALARM(dla wersji/rynków, gdzie przewidziano)
INTERWENCJA ALARMU
Alarm interweniuje w następujących przypadkach:
❍otwarcie drzwi/pokrywy komory silnika/bagażnika (zabez-
pieczenie obwodowe);
❍uruchomienie wyłącznika zapłonu (obrót kluczyka w MAR);
❍przecięcie przewodów akumulatora;
❍obecności i poruszania się osób w kabinie (zabezpieczenie ob-
jętościowe);
❍przechylenie/podniesienie anomalne samochodu (dla wer-
sji/rynków gdzie przewidziano).
Interwencja alarmu sygnalizowana jest akustycznie i wizualnie
(pulsowanie świateł kierunkowskazów przez kilka sekund) Try-
by interwencji są różne w zależności od rynków, na które samo-
chód jest sprzedawany. Przewidziano maksymalną ilość cykli aku-
stycznych/wizualnych, po zakończeniu których system powraca
do normalnego funkcjonowania.
OSTRZEŻENIE Funkcja blokowania silnika zapewniona jest syste-
mem Alfa Romeo CODE, który włącza się automatycznie z chwilą
wyjęcia kluczyka z wyłącznika zapłonu.
OSTRZEŻENIE Alarm jest dostosowany do odpowiednich norm
w różnych krajach.
W¸ÑCZENIE SYSTEMU ALARMOWEGO
Gdy drzwi i pokrywy są zamknięte, obrócić kluczyk w wyłączniku
zapłonu w położenie STOP lub wyjąć, skierować kluczyk z pilotem
w stronę samochodu, a następnie nacisnąć i zwolnić przycisk
Á.
Z wyjątkiem wersji na niektóre rynki, układ zasygnalizuje to aku-
stycznie i wizualnie i uaktywni zablokowanie drzwi.
Włączenie alarmu poprzedzone jest fazą autodiagnostyki:
w przypadku nieprawidłowości, system emituje dodatkowo sygnał
akustyczny i/lub wizualny za pomocą diody w desce rozdzielczej.
Jeżeli po włączeniu alarmu zostanie wyemitowany drugi sygnał
akustyczny i/lub wizualny diodą w desce rozdzielczej, po około
4 sekundach od włączenia, wyłączyć alarm naciśnięciem przyci-
sku
Ë, sprawdzić prawidłowość zamknięcia drzwi, pokrywy silni-
ka i pokrywy bagażnika, następnie reaktywować system naciskając
przycisk
Á.
Jeżeli alarm wyemituje sygnał akustyczny także przy drzwiach,
pokrywie komory silnika i bagażnika prawidłowo zamkniętych,
oznacza że wystąpiło uszkodzenie w funkcjonowaniu systemu:
w takim przypadku zwrócić się do ASO Alfa Romeo.
001-130 Alfa Giulietta PL 5ed 27-07-2010 9:27 Pagina 47
Page 49 of 294

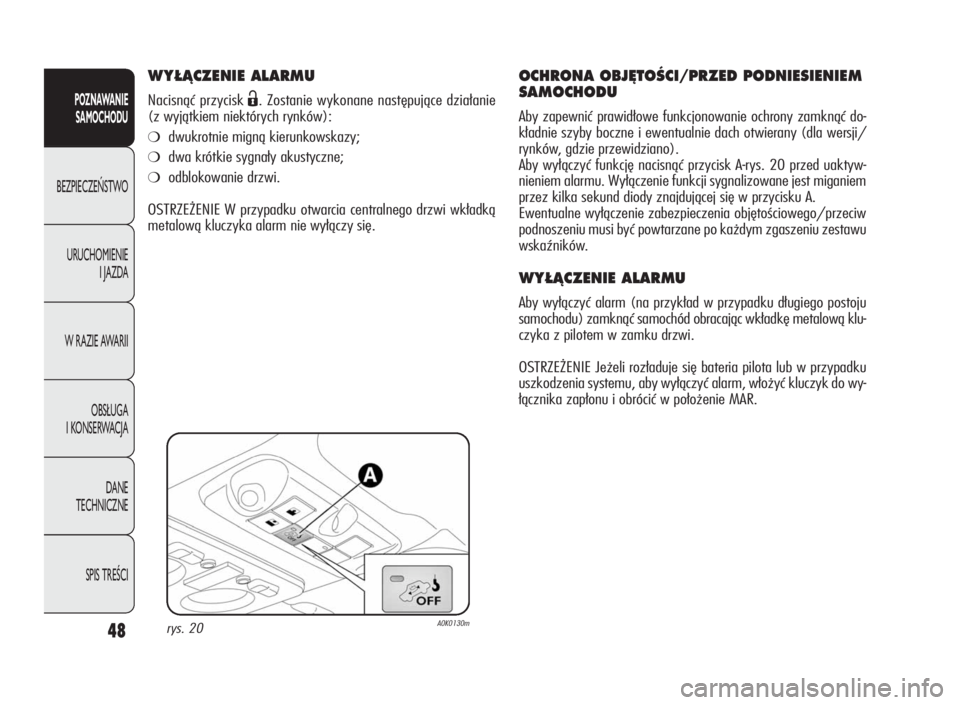

48
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
DANE
TECHNICZNE
SPIS TREŚCI
WY¸ÑCZENIE ALARMU
Nacisnąć przyciskË. Zostanie wykonane następujące działanie
(z wyjątkiem niektórych rynków):
❍dwukrotnie migną kierunkowskazy;
❍dwa krótkie sygnały akustyczne;
❍odblokowanie drzwi.
OSTRZEŻENIE W przypadku otwarcia centralnego drzwi wkładką
metalową kluczyka alarm nie wyłączy się.
OCHRONA OBJ¢TOÂCI/PRZED PODNIESIENIEM
SAMOCHODU
Aby zapewnić prawidłowe funkcjonowanie ochrony zamknąć do-
kładnie szyby boczne i ewentualnie dach otwierany (dla wersji/
rynków, gdzie przewidziano).
Aby wyłączyć funkcję nacisnąć przycisk A-rys. 20 przed uaktyw-
nieniem alarmu. Wyłączenie funkcji sygnalizowane jest miganiem
przez kilka sekund diody znajdującej się w przycisku A.
Ewentualne wyłączenie zabezpieczenia objętościowego/przeciw
podnoszeniu musi być powtarzane po każdym zgaszeniu zestawu
wskaźników.
WY¸ÑCZENIE ALARMU
Aby wyłączyć alarm (na przykład w przypadku długiego postoju
samochodu) zamknąć samochód obracając wkładkę metalową klu-
czyka z pilotem w zamku drzwi.
OSTRZEŻENIE Jeżeli rozładuje się bateria pilota lub w przypadku
uszkodzenia systemu, aby wyłączyć alarm, włożyć kluczyk do wy-
łącznika zapłonu i obrócić w położenie MAR.
rys. 20A0K0130m
001-130 Alfa Giulietta PL 5ed 27-07-2010 9:27 Pagina 48
Page 50 of 294

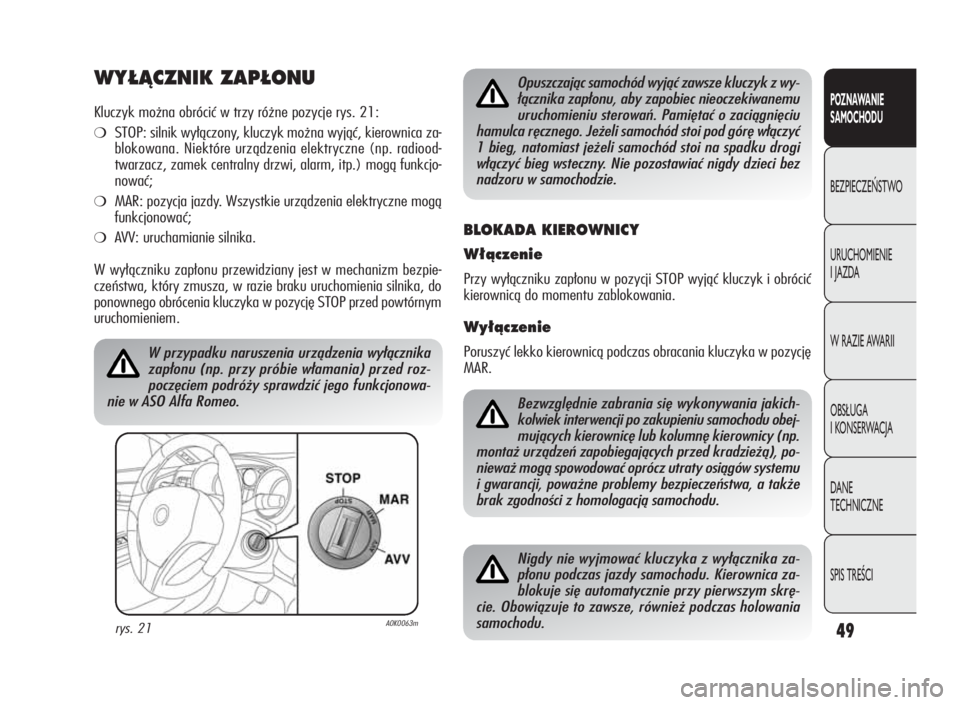

49
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
DA N E
TECHNICZNE
SPIS TREŚCI
WY¸ÑCZNIK ZAP¸ONU
Kluczyk można obrócić w trzy różne pozycje rys. 21:
❍STOP: silnik wyłączony, kluczyk można wyjąć, kierownica za-
blokowana. Niektóre urządzenia elektryczne (np. radiood-
twarzacz, zamek centralny drzwi, alarm, itp.) mogą funkcjo-
nować;
❍MAR: pozycja jazdy. Wszystkie urządzenia elektryczne mogą
funkcjonować;
❍AVV: uruchamianie silnika.
W wyłączniku zapłonu przewidziany jest w mechanizm bezpie-
czeństwa, który zmusza, w razie braku uruchomienia silnika, do
ponownego obrócenia kluczyka w pozycję STOP przed powtórnym
uruchomieniem.
rys. 21A0K0063m
W przypadku naruszenia urządzenia wyłącznika
zapłonu (np. przy próbie włamania) przed roz-
poczęciem podróży sprawdzić jego funkcjonowa-
nie w ASO Alfa Romeo.
Opuszczając samochód wyjąć zawsze kluczyk z wy-
łącznika zapłonu, aby zapobiec nieoczekiwanemu
uruchomieniu sterowań. Pamiętać o zaciągnięciu
hamulca ręcznego. Jeżeli samochód stoi pod górę włączyć
1 bieg, natomiast jeżeli samochód stoi na spadku drogi
włączyć bieg wsteczny. Nie pozostawiać nigdy dzieci bez
nadzoru w samochodzie.
BLOKADA KIEROWNICY
W∏àczenie
Przy wyłączniku zapłonu w pozycji STOP wyjąć kluczyk i obrócić
kierownicą do momentu zablokowania.
Wy∏àczenie
Poruszyć lekko kierownicą podczas obracania kluczyka w pozycję
MAR.
Bezwzględnie zabrania się wykonywania jakich-
kolwiek interwencji po zakupieniu samochodu obej-
mujących kierownicę lub kolumnę kierownicy (np.
montaż urządzeń zapobiegających przed kradzieżą), po-
nieważ mogą spowodować oprócz utraty osiągów systemu
i gwarancji, poważne problemy bezpieczeństwa, a także
brak zgodności z homologacją samochodu.
Nigdy nie wyjmować kluczyka z wyłącznika za-
płonu podczas jazdy samochodu. Kierownica za-
blokuje się automatycznie przy pierwszym skrę-
cie. Obowiązuje to zawsze, również podczas holowania
samochodu.
001-130 Alfa Giulietta PL 5ed 27-07-2010 9:27 Pagina 49
