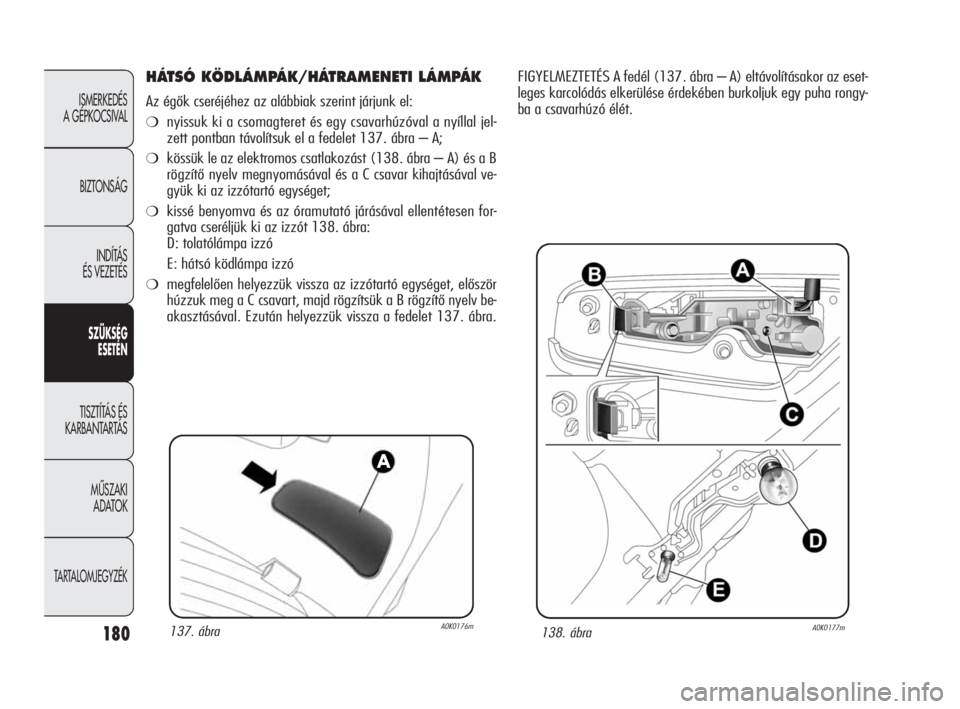

HÁTSÓ KÖDLÁMPÁK/HÁTRAMENETI LÁMPÁK
Az égők cseréjéhez az alábbiak szerint járjunk el:
❍nyissuk ki a csomagteret és egy csavarhúzóval a nyíllal jel-
zett pontban távolítsuk el a fedelet 137. ábra – A;
❍kössük le az elektromos csatlakozást (138. ábra – A) és a B
rögzítő nyelv megnyomásával és a C csavar kihajtásával ve-
gyük ki az izzótartó egységet;
❍kissé benyomva és az óramutató járásával ellentétesen for-
gatva cseréljük ki az izzót 138. ábra:
D: tolatólámpa izzó
E: hátsó ködlámpa izzó
❍megfelelően helyezzük vissza az izzótartó egységet, először
húzzuk meg a C csavart, majd rögzítsük a B rögzítő nyelv be-
akasztásával. Ezután helyezzük vissza a fedelet 137. ábra.
137. ábraA0K0176m138. ábraA0K0177m
FIGYELMEZTETÉS A fedél (137. ábra – A) eltávolításakor az eset-
leges karcolódás elkerülése érdekében burkoljuk egy puha rongy-
ba a csavarhúzó élét.
161-198 Alfa Giulietta HU 4ed 5-05-2010 12:05 Pagina 180

181
ISMERKEDÉS
A GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI
ADATOK
TARTALOMJEGYZÉK

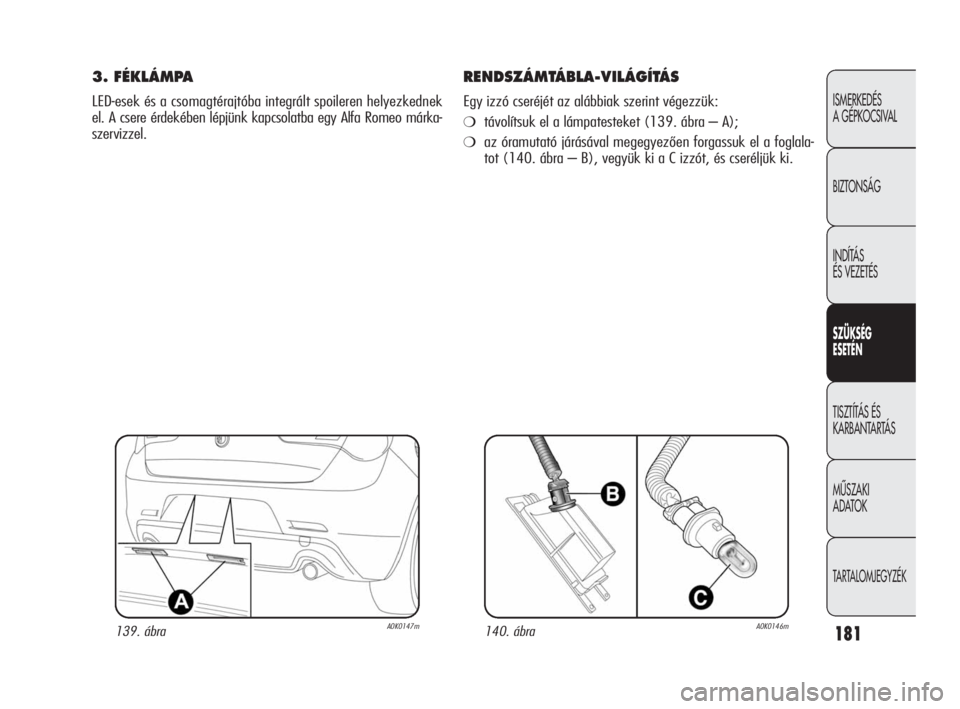

3. FÉKLÁMPA
LED-esek és a csomagtérajtóba integrált spoileren helyezkednek
el. A csere érdekében lépjünk kapcsolatba egy Alfa Romeo márka-
szervizzel.
RENDSZÁMTÁBLA-VILÁGÍTÁS
Egy izzó cseréjét az alábbiak szerint végezzük:
❍távolítsuk el a lámpatesteket (139. ábra – A);
❍az óramutató járásával megegyezően forgassuk el a foglala-
tot (140. ábra – B), vegyük ki a C izzót, és cseréljük ki.
139. ábraA0K0147m140. ábraA0K0146m
161-198 Alfa Giulietta HU 4ed 5-05-2010 12:05 Pagina 181

182
ISMERKEDÉS
A GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI
ADATOK
TARTALOMJEGYZÉK

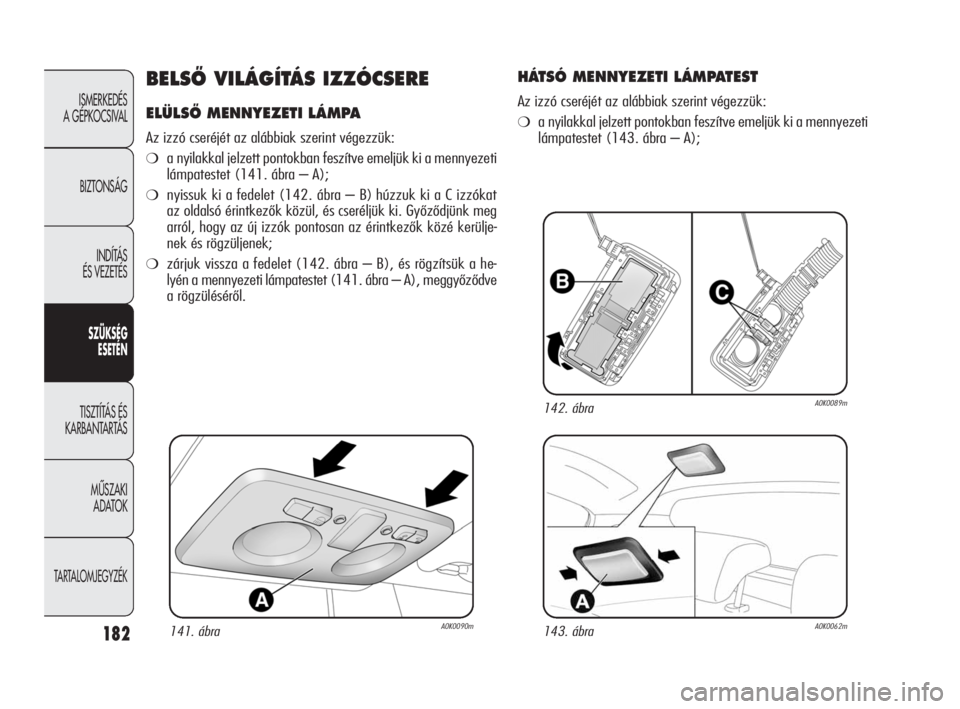

BELSÃ VILÁGÍTÁS IZZÓCSERE
ELÜLSÃ MENNYEZETI LÁMPA
Az izzó cseréjét az alábbiak szerint végezzük:
❍a nyilakkal jelzett pontokban feszítve emeljük ki a mennyezeti
lámpatestet (141. ábra – A);
❍nyissuk ki a fedelet (142. ábra – B) húzzuk ki a C izzókat
az oldalsó érintkezők közül, és cseréljük ki. Győződjünk meg
arról, hogy az új izzók pontosan az érintkezők közé kerülje-
nek és rögzüljenek;
❍zárjuk vissza a fedelet (142. ábra – B), és rögzítsük a he-
lyén a mennyezeti lámpatestet (141. ábra – A), meggyőződve
a rögzüléséről.
141. ábraA0K0090m
142. ábraA0K0089m
143. ábraA0K0062m
HÁTSÓ MENNYEZETI LÁMPATEST
Az izzó cseréjét az alábbiak szerint végezzük:
❍a nyilakkal jelzett pontokban feszítve emeljük ki a mennyezeti
lámpatestet (143. ábra – A);
161-198 Alfa Giulietta HU 4ed 5-05-2010 12:05 Pagina 182

183
ISMERKEDÉS
A GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI
ADATOK
TARTALOMJEGYZÉK

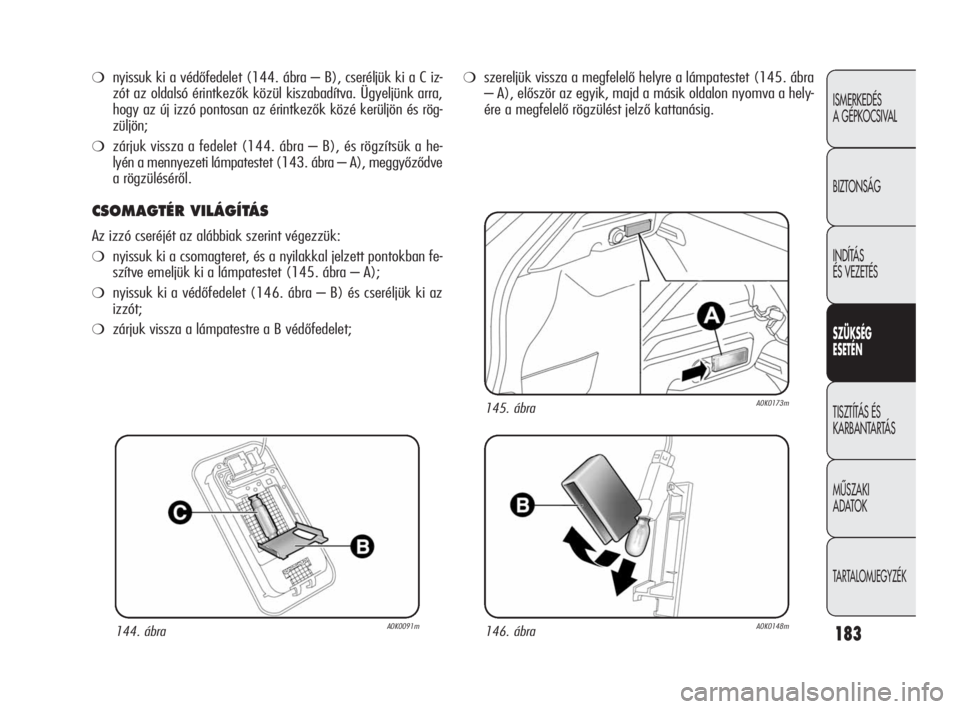

❍nyissuk ki a védőfedelet (144. ábra – B), cseréljük ki a C iz-
zót az oldalsó érintkezők közül kiszabadítva. Ügyeljünk arra,
hogy az új izzó pontosan az érintkezők közé kerüljön és rög-
züljön;
❍zárjuk vissza a fedelet (144. ábra – B), és rögzítsük a he-
lyén a mennyezeti lámpatestet (143. ábra – A), meggyőződve
a rögzüléséről.
CSOMAGTÉR VILÁGÍTÁS
Az izzó cseréjét az alábbiak szerint végezzük:
❍nyissuk ki a csomagteret, és a nyilakkal jelzett pontokban fe-
szítve emeljük ki a lámpatestet (145. ábra – A);
❍nyissuk ki a védőfedelet (146. ábra – B) és cseréljük ki az
izzót;
❍zárjuk vissza a lámpatestre a B védőfedelet;
❍szereljük vissza a megfelelő helyre a lámpatestet (145. ábra
– A), először az egyik, majd a másik oldalon nyomva a hely-
ére a megfelelő rögzülést jelző kattanásig.
146. ábraA0K0148m
145. ábraA0K0173m
144. ábraA0K0091m
161-198 Alfa Giulietta HU 4ed 5-05-2010 12:05 Pagina 183

184
ISMERKEDÉS
A GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI
ADATOK
TARTALOMJEGYZÉK

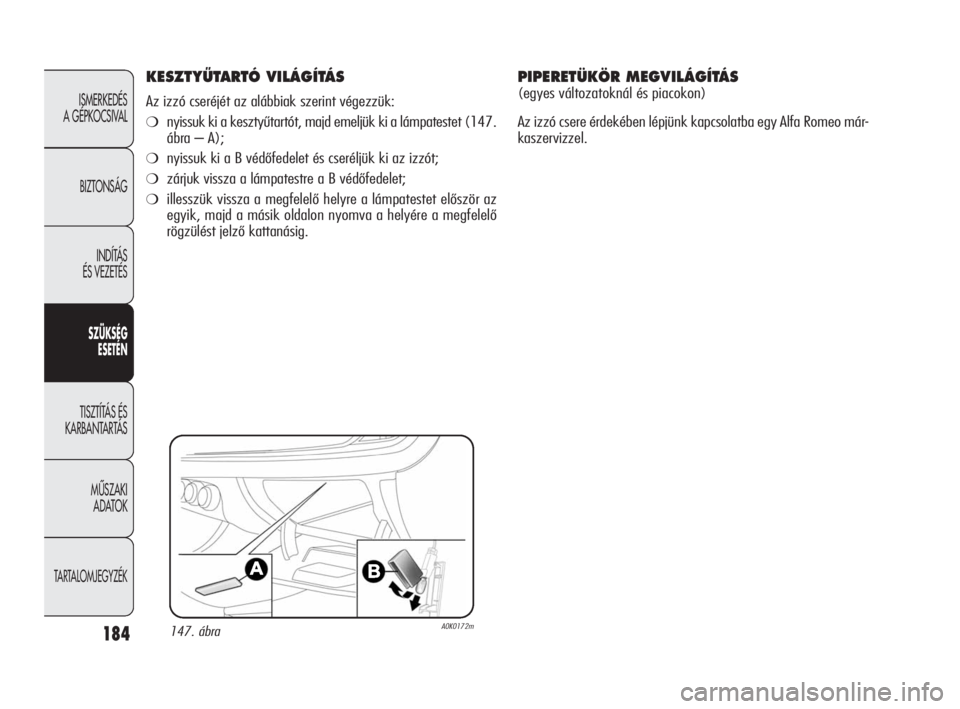

KESZTYÙTARTÓ VILÁGÍTÁS
Az izzó cseréjét az alábbiak szerint végezzük:
❍nyissuk ki a kesztyűtartót, majd emeljük ki a lámpatestet (147.
ábra – A);
❍nyissuk ki a B védőfedelet és cseréljük ki az izzót;
❍zárjuk vissza a lámpatestre a B védőfedelet;
❍illesszük vissza a megfelelő helyre a lámpatestet először az
egyik, majd a másik oldalon nyomva a helyére a megfelelő
rögzülést jelző kattanásig.
147. ábraA0K0172m
PIPERETÜKÖR MEGVILÁGÍTÁS
(egyes változatoknál és piacokon)
Az izzó csere érdekében lépjünk kapcsolatba egy Alfa Romeo már-
kaszervizzel.
161-198 Alfa Giulietta HU 4ed 5-05-2010 12:05 Pagina 184

185
ISMERKEDÉS
A GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI
ADATOK
TARTALOMJEGYZÉK
AJTÓKÜSZÖB VILÁGÍTÁS
Az izzó cseréjét az alábbiak szerint végezzük:
❍nyissuk ki az ajtót (első vagy hátsó) és húzzuk ki az izzót
149. ábra – A;
❍nyissuk ki a B védőfedelet és cseréljük ki az izzót;
149. ábraA0K0149m
❍zárjuk vissza a lámpatestre a B védőfedelet;
❍illesszük vissza a megfelelő helyre a lámpatestet először az
egyik, majd a másik oldalon nyomva a helyére a megfelelő
rögzülést jelző kattanásig.
161-198 Alfa Giulietta HU 4ed 5-05-2010 12:05 Pagina 185

186
ISMERKEDÉS
A GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI
ADATOK
TARTALOMJEGYZÉK

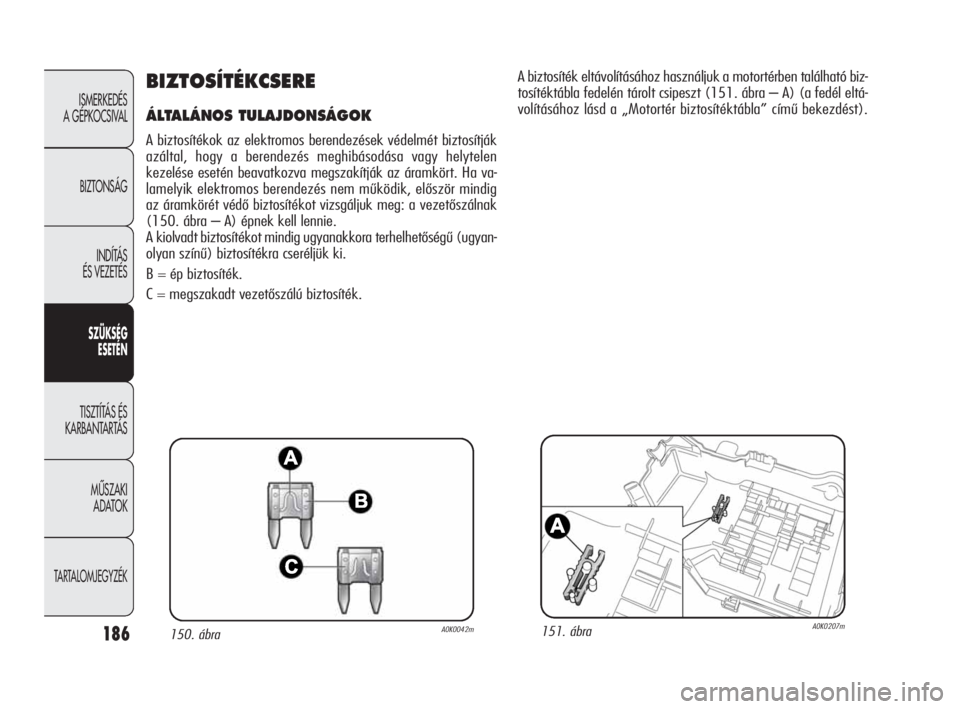

BIZTOSÍTÉKCSERE
ÁLTALÁNOS TULAJDONSÁGOK
A biztosítékok az elektromos berendezések védelmét biztosítják
azáltal, hogy a berendezés meghibásodása vagy helytelen
kezelése esetén beavatkozva megszakítják az áramkört. Ha va-
lamelyik elektromos berendezés nem működik, először mindig
az áramkörét védő biztosítékot vizsgáljuk meg: a vezetőszálnak
(150. ábra – A) épnek kell lennie.
A kiolvadt biztosítékot mindig ugyanakkora terhelhetőségű (ugyan-
olyan színű) biztosítékra cseréljük ki.
B = ép biztosíték.
C = megszakadt vezetőszálú biztosíték.
150. ábraA0K0042m151. ábraA0K0207m
A biztosíték eltávolításához használjuk a motortérben található biz-
tosítéktábla fedelén tárolt csipeszt (151. ábra – A) (a fedél eltá-
volításához lásd a „Motortér biztosítéktábla” című bekezdést).
161-198 Alfa Giulietta HU 4ed 5-05-2010 12:05 Pagina 186

187
ISMERKEDÉS
A GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI
ADATOK
TARTALOMJEGYZÉK

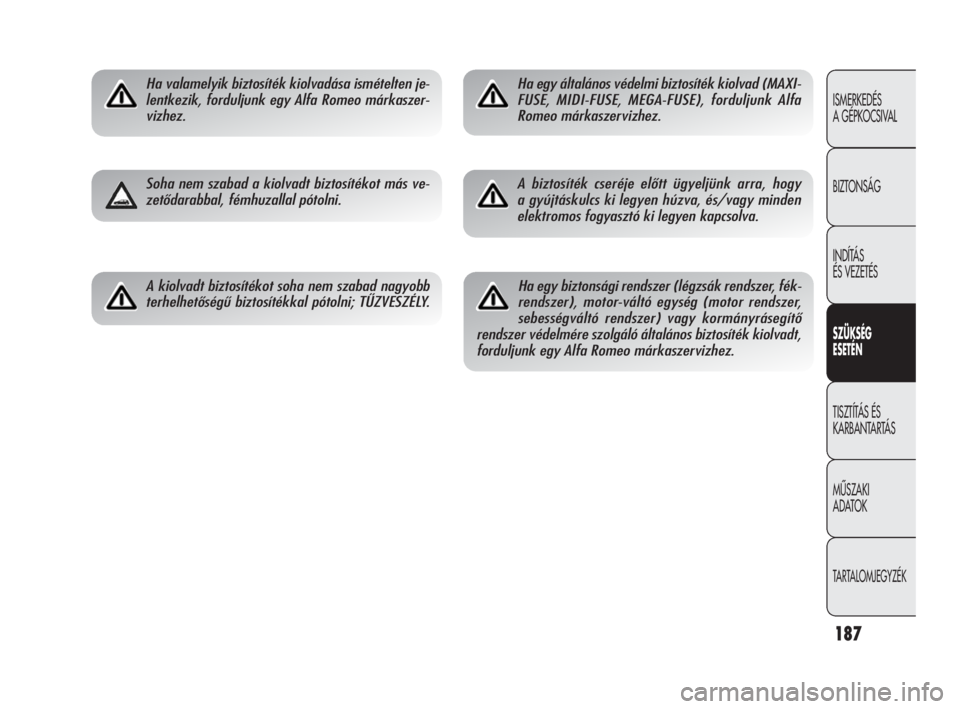

Ha valamelyik biztosíték kiolvadása ismételten je-
lentkezik, forduljunk egy Alfa Romeo márkaszer-
vizhez.
Soha nem szabad a kiolvadt biztosítékot más ve-
zetődarabbal, fémhuzallal pótolni.
A kiolvadt biztosítékot soha nem szabad nagyobb
terhelhetőségű biztosítékkal pótolni; TŰZVESZÉLY.
Ha egy általános védelmi biztosíték kiolvad (MAXI-
FUSE, MIDI-FUSE, MEGA-FUSE), forduljunk Alfa
Romeo márkaszervizhez.
A biztosíték cseréje előtt ügyeljünk arra, hogy
a gyújtáskulcs ki legyen húzva, és/vagy minden
elektromos fogyasztó ki legyen kapcsolva.
Ha egy biztonsági rendszer (légzsák rendszer, fék-
rendszer), motor-váltó egység (motor rendszer,
sebességváltó rendszer) vagy kormányrásegítő
rendszer védelmére szolgáló általános biztosíték kiolvadt,
forduljunk egy Alfa Romeo márkaszervizhez.
161-198 Alfa Giulietta HU 4ed 5-05-2010 12:05 Pagina 187

188
ISMERKEDÉS
A GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI
ADATOK
TARTALOMJEGYZÉK
Ha szükségessé válik a motortér mosása,
ügyeljünk arra, hogy a motortér biztosí-
téktábláját ne érje közvetlen vízsugár.

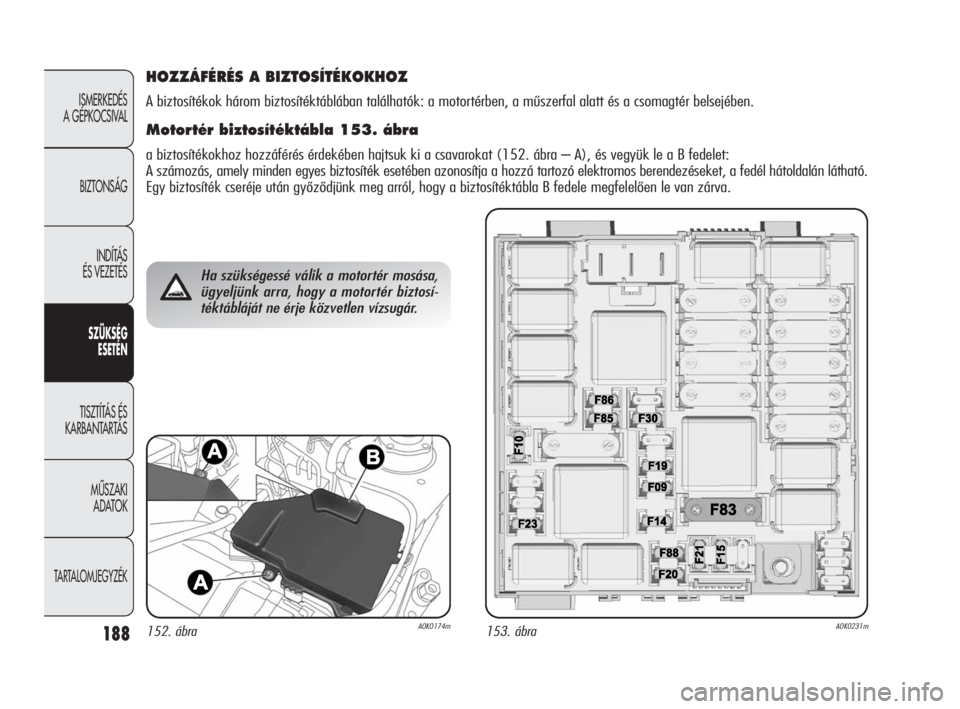

HOZZÁFÉRÉS A BIZTOSÍTÉKOKHOZ
A biztosítékok három biztosítéktáblában találhatók: a motortérben, a műszerfal alatt és a csomagtér belsejében.
Motortér biztosítéktábla 153. ábra
a biztosítékokhoz hozzáférés érdekében hajtsuk ki a csavarokat (152. ábra – A), és vegyük le a B fedelet:
A számozás, amely minden egyes biztosíték esetében azonosítja a hozzá tartozó elektromos berendezéseket, a fedél hátoldalán látható.
Egy biztosíték cseréje után győződjünk meg arról, hogy a biztosítéktábla B fedele megfelelően le van zárva.
152. ábraA0K0174m153. ábraA0K0231m
161-198 Alfa Giulietta HU 4ed 5-05-2010 12:05 Pagina 188

189
ISMERKEDÉS
A GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI
ADATOK
TARTALOMJEGYZÉK

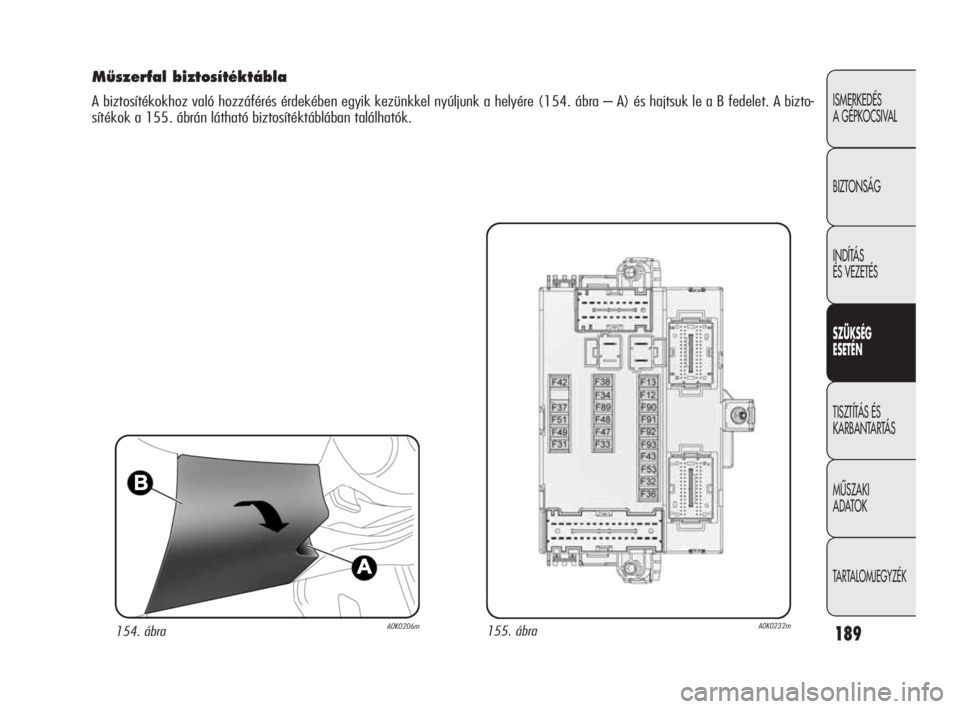

Mıszerfal biztosítéktábla
A biztosítékokhoz való hozzáférés érdekében egyik kezünkkel nyúljunk a helyére (154. ábra – A) és hajtsuk le a B fedelet. A bizto-
sítékok a 155. ábrán látható biztosítéktáblában találhatók.
154. ábraA0K0206m155. ábraA0K0232m
