Alfa Romeo Giulietta 2010 Libretto Uso Manutenzione (in Italian)

200
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
PIANO DI MANUTENZIONE PROGRAMMATA
VERSIONI 1.4 Turbo Benzina e 1.4 Turbo Multi Air
Migliaia di chilometri
Controllo condizioni/usura pneumatici ed eventuale regolazione pressione
Controllo funzionamento impianto di illuminazione (fari, indicatori di direzione,
emergenza, abitacolo, vano bagagli, spie quadro strumenti, ecc.)
Controllo funzionamento impianto tergi/lavacristalli
Controllo posizionamento/usura spazzole tergicristallo/tergilunotto
Controllo condizioni e usura pattini freni a disco anteriori e
funzionamento segnalatore usura pattini
Controllo condizioni e usura pattini freni a disco posteriori
Controllo visivo condizioni ed integrità: esterno carrozzeria, protettivo sottoscocca,
tratti rigidi e flessibili delle tubazioni (scarico - alimentazione combustibile - freni),
elementi in gomma (cuffie - manicotti - boccole ecc.)
Controllo stato pulizia serrature cofano motore e baule,
pulizia e lubrificazione leverismi
Controllo ed eventuale ripristino livello liquidi
(raffreddamento motore, freni/frizione idraulica, lavacristalli, batteria ecc.)
Controllo ed eventuale regolazione corsa leva freno a mano
Controllo condizioni cinghia comando distribuzione
Controllo visivo condizioni cinghia/e comando accessori
Controllo emissioni gas di scarico30 60 90 120 150 180
●●● ●●●
●●● ●●●
●●● ●●●
●●● ●●●
●●● ●●●
●●● ●●●
●●● ●●●
●●● ●●●
●●● ●●●
●●● ●●●
●●
●●
●●● ●●●
199-224 Alfa Giulietta IT 4ed 3-05-2010 14:38 Pagina 200

201
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
2 Se la vettura viene utilizzata prevalentemente su percorsi urbani e comunque con un chilometraggio annuale
inferiore ai 10.000 km è necessario sostituire olio motore e filtro ogni 12 mesi.
30 60 90 120 150 180
●●● ●●●
●
●
●●● ●●●
●●●
●●● ●●●
●●●
●●● ●●●
1 Per le versioni 1.4 Turbo Benzina e 1.4 Turbo Multi Air, al fine di garantire la corretta funzionalità ed evitare se-
ri danni al motore, risulta fondamentale:
- utilizzare esclusivamente candele specificamente certificate per tali motori, dello stesso tipo e della stessa marca (vedi
quanto descritto al paragrafo “Motore” nel capitolo “Dati tecnici”);
- rispettare rigorosamente l’intervallo di sostituzione candele previsto nel Piano di Manutenzione Programmata;
- Per la sostituzione delle candele ti consigliamo di rivolgerti ai Servizi Autorizzati Alfa Romeo.
Migliaia di chilometri
Controllo funzionalità sistemi controllo motore (mediante presa diagnosi)
Sostituzione cinghia/e comando accessori
Sostituzione cinghia dentata comando distribuzione (*)
Sostituzione candele accensione 1
Sostituzione cartuccia filtro aria
Sostituzione olio motore e filtro olio (oppure ogni 24 mesi) 2
Sostituzione liquido freni (oppure ogni 24 mesi)
Sostituzione filtro antipolline (oppure ogni 15 mesi)
(*) Indipendentemente dalla percorrenza chilometrica, la cinghia comando distribuzione deve essere sostituita ogni 4 anni per impieghi severi (climi
freddi, uso cittadino, lunghe permanenze al minimo) o comunque ogni 5 anni.
199-224 Alfa Giulietta IT 4ed 3-05-2010 14:38 Pagina 201

35 70 105 140 175
●● ●●●
●● ●●●
●● ●●●
●● ●●●
●● ●●●
●● ●●●
●● ●●●
●● ●●●
●● ●●●
●● ●●●
●●
●●
202
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
VERSIONI 1750 Turbo Benzina
Migliaia di chilometri
Controllo condizioni/usura pneumatici ed eventuale regolazione pressione
Controllo funzionamento impianto di illuminazione
(fari, indicatori di direzione, emergenza, abitacolo, vano bagagli, spie quadro strumenti, ecc.)
Controllo funzionamento impianto tergi/lavacristalli
Controllo posizionamento/usura spazzole tergicristallo/tergilunotto
Controllo condizioni e usura pattini freni a disco anteriori e funzionamento
segnalatore usura pattini
Controllo condizioni e usura pattini freni a disco posteriori
Controllo visivo condizioni ed integrità: esterno carrozzeria, protettivo sottoscocca,
tratti rigidi e flessibili delle tubazioni (scarico - alimentazione combustibile - freni),
elementi in gomma (cuffie - manicotti - boccole ecc.)
Controllo stato pulizia serrature cofano motore e baule,
pulizia e lubrificazione leverismi
Controllo ed eventuale ripristino livello liquidi
(raffreddamento motore, freni/frizione idraulica, lavacristalli, batteria ecc.)
Controllo ed eventuale regolazione corsa leva freno a mano
Controllo visivo condizioni cinghie comando accessori
Controllo visivo condizioni cinghia dentata comando distribuzione
199-224 Alfa Giulietta IT 4ed 3-05-2010 14:38 Pagina 202

203
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
(*) Indipendentemente dalla percorrenza chilometrica, la cinghia comando distribuzione deve essere sostituita ogni 4 anni per impieghi severi (climi
freddi, uso cittadino, lunghe permanenze al minimo) o comunque ogni 5 anni.
(**) L’olio motore ed il filtro olio vanno sostituiti all’accensione della spia sul quadro strumenti (vedi paragrafo “Spie su quadro” nel capitolo “Conoscenza
della vettura”) o comunque ogni 12 mesi.
Migliaia di chilometri
Controllo emissioni allo scarico
Controllo funzionalità sistemi controllo motore (mediante presa diagnosi)
Sostituzione cinghia/e comando accessori
Sostituzione cinghia dentata comando distribuzione (*)
Sostituzione candele accensione
Sostituzione cartuccia filtro aria
Sostituzione olio motore e filtro olio (oppure ogni 12 mesi) (**)
Sostituzione liquido freni (oppure ogni 24 mesi)
Sostituzione filtro antipolline (oppure ogni 15 mesi)35 70 105 140 175
●●●● ●
●●●● ●
●
●
●●
●●
●●
●●●● ●
199-224 Alfa Giulietta IT 4ed 3-05-2010 14:38 Pagina 203

204
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
Migliaia di chilometri
Controllo condizioni/usura pneumatici ed eventuale regolazione pressione
Controllo funzionamento impianto di illuminazione (fari, indicatori di direzione,
emergenza, abitacolo, vano bagagli, spie quadro strumenti, ecc.)
Controllo funzionamento impianto tergi/lavacristalli
Controllo posizionamento/usura spazzole tergicristallo/tergilunotto
Controllo condizioni e usura pattini freni a disco anteriori e
funzionamento segnalatore usura pattini
Controllo condizioni e usura pattini a disco posteriori
Controllo visivo condizioni ed integrità: esterno carrozzeria, protettivo sottoscocca,
tratti rigidi e flessibili delle tubazioni (scarico - alimentazione combustibile - freni),
elementi in gomma (cuffie - manicotti - boccole ecc.)
Controllo stato pulizia serrature cofano motore e baule,
pulizia e lubrificazione leverismi
Controllo ed eventuale ripristino livello liquidi
(raffreddamento motore, freni/frizione idraulica, lavacristalli, batteria ecc.)
Controllo ed eventuale regolazione corsa leva freno a mano
Controllo emissioni/fumosità allo scarico
Controllo visivo condizioni cinghie comando accessori
Controllo funzionalità sistemi controllo motore (mediante presa diagnosi)35 70 105 140 175
●● ●● ●
●● ●● ●
●● ●● ●
●● ●● ●
●● ●● ●
●● ●● ●
●● ●● ●
●● ●● ●
●● ●● ●
●● ●● ●
●● ●● ●
●●
●● ●● ●
VERSIONI Diesel
199-224 Alfa Giulietta IT 4ed 3-05-2010 14:38 Pagina 204

205
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
35 70 105 140 175
●
●
●●
●●
●●
●● ● ● ●
Migliaia di chilometri
Sostituzione cinghie comando accessori
Sostituzione cinghia dentata comando distribuzione (*)
Sostituzione filtro combustibile
Sostituzione cartuccia filtro aria
Sostituzione olio motore e filtro olio (**) (oppure ogni 24 mesi)
Sostituzione liquido freni (oppure ogni 24 mesi)
Sostituzione filtro antipolline (oppure ogni 15 mesi)
(*) Indipendentemente dalla percorrenza chilometrica, la cinghia comando distribuzione deve essere sostituita ogni 4 anni per impieghi severi (climi
freddi, uso cittadino, lunghe permanenze al minimo) o comunque ogni 5 anni.
(**) L’olio motore ed il filtro olio vanno sostituiti all’accensione della spia sul quadro strumenti o comunque ogni 24 mesi.
Nel caso la vettura sia utilizzata prevalentemente su percorsi urbani è necessario sostituire olio motore e filtro ogni
12 mesi.
199-224 Alfa Giulietta IT 4ed 3-05-2010 14:38 Pagina 205

206
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
CONTROLLI PERIODICI
Ogni 1.000 km o prima di lunghi viaggi controlla ed eventualmente
ripristina:
❍livello liquido raffreddamento motore, freni e lavacristallo
❍pressione e condizione dei pneumatici;
❍funzionamento impianto di illuminazione (fari, indicatori di
direzione, emergenza, ecc.);
❍funzionamento impianto tergi/lavacristallo e posizionamen-
to/usura spazzole tergicristallo/tergilunotto;
Ogni 3.000 km controlla ed eventualmente ripristina: livello olio
motore.
Ti consigliamo l’uso dei prodotti della PETRONAS LUBRICANTS, stu-
diati e realizzati espressamente per le vetture Alfa Romeo (vedi
quanto riportato nella tabella “Rifornimenti” nel capitolo “Dati tec-
nici”).
UTILIZZO GRAVOSO
DELLA VETTURA
Se utilizzi la vettura prevalentemente in una di queste condizioni:
❍traino di rimorchio o roulotte;
❍strade polverose;
❍tragitti brevi (meno di 7-8 km) e ripetuti e con temperatura
esterna sotto zero;
❍motore che gira frequentemente al minimo o guida su lunghe
distanze a bassa velocità oppure in caso di lunga inattività;
❍percorsi urbani;
devi effettuare le seguenti verifiche più frequentemente di quanto
indicato nel Piano di Manutenzione Programmata:
❍controllo condizioni e usura pattini freni a disco anteriori;
❍controllo stato pulizia serrature cofano motore e baule, puli-
zia e lubrificazione leverismi;
❍controllo visivo condizioni: motore, cambio, trasmissione, trat-
ti rigidi e flessibili delle tubazioni (scarico – alimentazione
carburante - freni) elementi in gomma (cuffie – manicotti - boc-
cole ecc.);
❍controllo stato di carica e livello liquido batteria (elettrolito);
❍controllo visivo condizioni cinghie comandi accessori;
❍controllo ed eventuale sostituzione olio motore e filtro olio;
❍controllo ed eventuale sostituzione filtro antipolline;
❍controllo ed eventuale sostituzione filtro aria.
199-224 Alfa Giulietta IT 4ed 3-05-2010 14:38 Pagina 206

207
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
VERIFICA DEI LIVELLI
Attenzione, durante i rabbocchi, a non confon-
dere i vari tipi di liquidi: sono tutti incompatibili
fra di loro e potresti danneggiare gravemente
la vettura.
Non fumare mai durante interventi nel vano mo-
tore: potrebbero essere presenti gas e vapori in-
fiammabili, con rischio di incendio.
Con motore caldo, opera con molta cautela all’in-
terno del vano motore: pericolo di ustioni. Ricor-
dati che, a motore caldo, l’elettroventilatore può
mettersi in movimento: pericolo di lesioni. Attenzione a
sciarpe, cravatte e capi di abbigliamento non aderenti: po-
trebbero essere trascinati dagli organi in movimento.
199-224 Alfa Giulietta IT 4ed 3-05-2010 14:38 Pagina 207

208
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

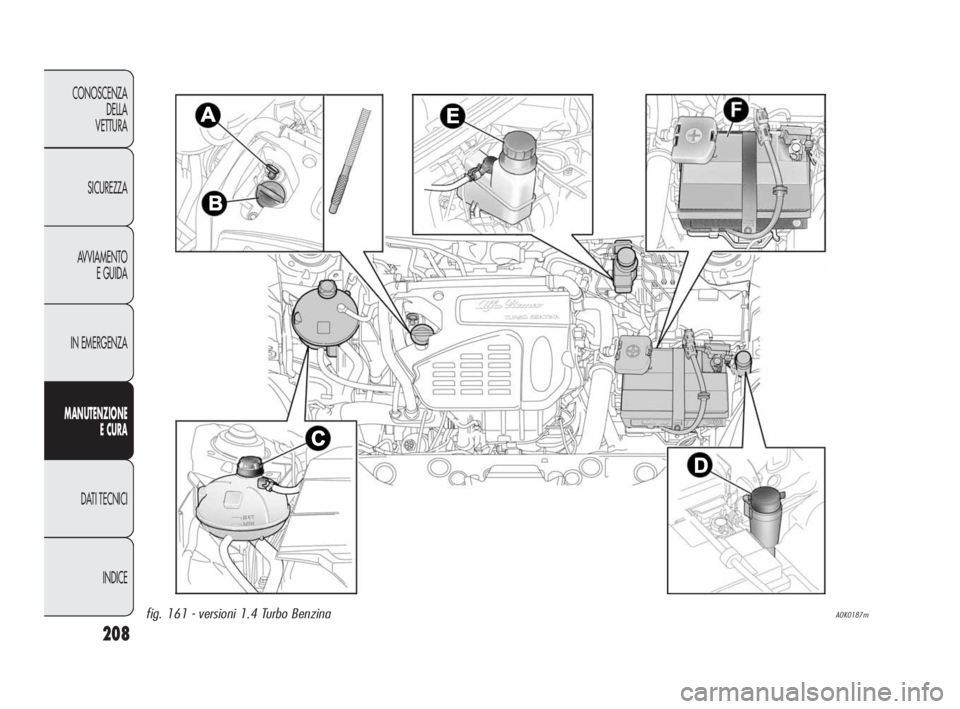

A0K0187mfig. 161 - versioni 1.4 Turbo Benzina
199-224 Alfa Giulietta IT 4ed 3-05-2010 14:38 Pagina 208

209
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

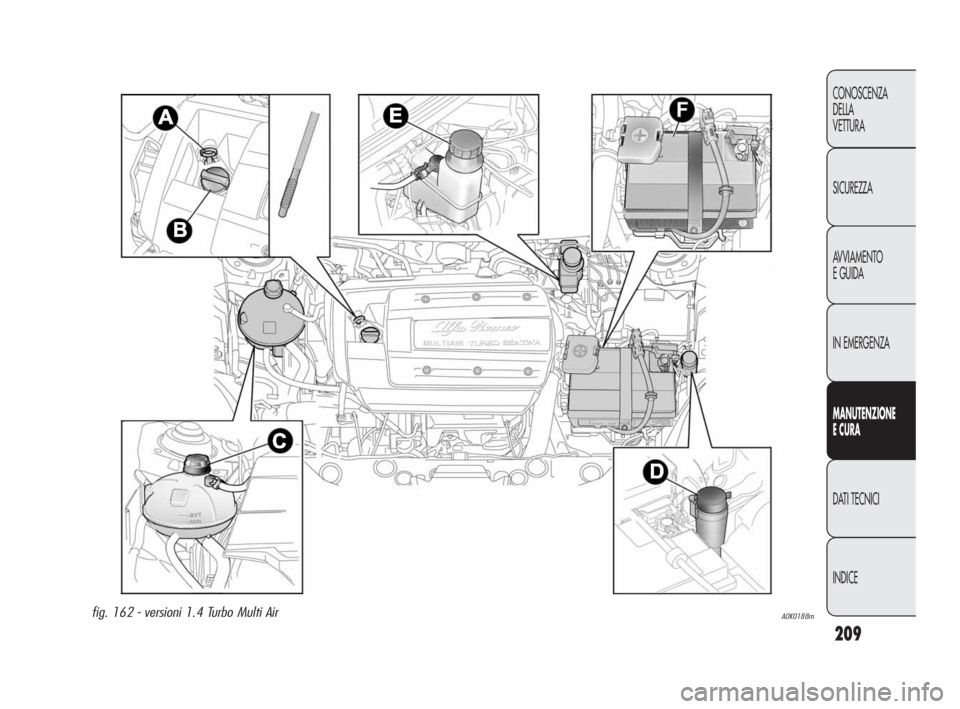

A0K0188mfig. 162 - versioni 1.4 Turbo Multi Air
199-224 Alfa Giulietta IT 4ed 3-05-2010 14:38 Pagina 209
