SVĚTLA Alfa Romeo Giulietta 2010 Návod k použití a údržbě (in Czech)

3
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDA JE
OBSAH
SEZNÁMENÍ S VOZIDLEM
1. Pevný výdech pro rozvádění vzduchu k bočním oknům – 2. Nastavitelný výdech vzduchu – 3. Pákový ovládač vnějšího osvětlení vozidla
4. Přístrojová deska – 5. Pákový ovládač stíračů čelního/zadního okna a jednotky Trip computer – 6. Horní nastavitelné výdechy – 7. Displej
rádiového navigačního zařízení
(pro příslušné modely/trhy)– 8. Výstražná světla – 9. Čelní airbag na straně předního spolucestujícího
10. Odkládací přihrádka – 11. Prostřední nastavitelné výdechy vzduchu – 12. Autorádio(pro příslušné modely/trhy)– 13. Ovláda-
če topení/ventilace/klimatizace – 14. Řadicí páka – 15. Systém „Alfa DNA“ – 16. Ovládací tlačítka: přední/zadní mlhová světla, systém
Start&Stop
(pro příslušné modely/trhy), zamykání/odemykání dveří, zapínání/vypínání světel AFS(pro příslušné modely/trhy)–17.Spí-
nací skříňka – 18. Čelní airbag řidiče – 19. Pákový ovládač funkce Cruise Control (tempomatu)(pro příslušné modely/trhy)– 20. Tlačít-
ka nastavování světlometů(pro příslušné modely/trhy)a zapínání Menu Set Up (nastavovací menu).
A0K0074mobr. 1
19.522.0cACAAUT O
MONOC
1
23
4
5
6 78
92
1
2019
18
171615
141312
1110 6
PALUBNÍ DESKA
Přítomnost a umístění ovládačů, přístrojů a kontrolek se může lišit podle příslušné verze vozidla.
001-130 Alfa Giulietta CZ 5ed 27-07-2010 9:19 Pagina 3

16
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
Závada parkovacích senzorů
(pro příslušné modely/trhy)
Viz popis uvedený pro kontrolku
t.
Porucha senzoru stmívání
(pro příslušné modely/trhy)
Kontrolka se rozsvítí při závadě soumrakového snímače.
Závada adaptivních světlometů AFS
(pro příslušné modely/trhy)
Kontrolka se rozsvítí v případě, kdy řídicí jednotka zjistí závadu ada-
ptivních světlometů AFS (viz odstavec „Autoadaptivní světlomety
AFS“) v této kapitole. Na displeji se zobrazí příslušné hlášení.
Závada bezpečnostního systému proti skřípnutí
při zavírání oken
Kontrolka se rozsvítí, když dojde k závadě systému proti skřípnu-
tí. Na displeji se zobrazí příslušné hlášení.
Závada snímače tlaku motorového oleje
Kontrolka se rozsvítí při závadě snímače tlaku motorového oleje.
Na displeji se zobrazí příslušné hlášení.
Koncové světlo do mlhy (žlutá)
Kontrolka se rozsvítí při zapnutí zadních mlhových svě-
tel. Při zapnutí světel se také rozsvítí LED umístěný
v tlačítku
4.
4
Přední světla do mlhy (zelená)
Kontrolka se rozsvítí, když zapnete přední mlhová svět-
la. Při zapnutí světel se také rozsvítí LED umístěný
v tlačítku
5.
5
Obrysová světla (zelená)
Kontrolka se rozsvítí při zapnutí obrysových světel.
Follow me home (zelená)
Kontrolka se rozsvítí (spolu se zobrazením hlášení na displeji)
při zapnutí tohoto zařízení (viz odstavec „Zařízení Follow me
home“ v této kapitole).
3
001-130 Alfa Giulietta CZ 5ed 27-07-2010 9:19 Pagina 16

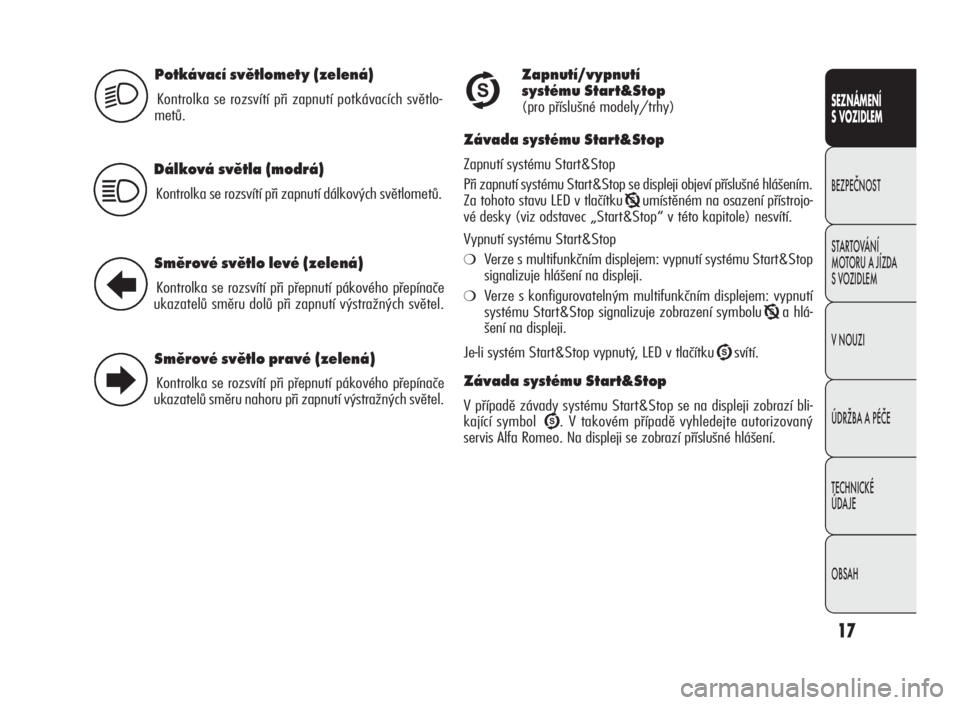

17
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDA JE
OBSAH
Potkávací světlomety (zelená)
Kontrolka se rozsvítí při zapnutí potkávacích světlo-
metů.2U
Dálková světla (modrá)
Kontrolka se rozsvítí při zapnutí dálkových světlometů.1
Směrové světlo levé (zelená)
Kontrolka se rozsvítí při přepnutí pákového přepínače
ukazatelů směru dolů při zapnutí výstražných světel.
Směrové světlo pravé (zelená)
Kontrolka se rozsvítí při přepnutí pákového přepínače
ukazatelů směru nahoru při zapnutí výstražných světel.
R
E
Zapnutí/vypnutí
systému Start&Stop
(pro příslušné modely/trhy)
Závada systému Start&Stop
Zapnutí systému Start&Stop
Při zapnutí systému Start&Stop se displeji objeví příslušné hlášením.
Za tohoto stavu LED v tlačítku
Tumístěném na osazení přístrojo-
vé desky (viz odstavec „Start&Stop“ v této kapitole) nesvítí.
Vypnutí systému Start&Stop
❍Verze s multifunkčním displejem: vypnutí systému Start&Stop
signalizuje hlášení na displeji.
❍Verze s konfigurovatelným multifunkčním displejem: vypnutí
systému Start&Stop signalizuje zobrazení symbolu
Tahlá-
šení na displeji.
Je-li systém Start&Stop vypnutý, LED v tlačítku
Usvítí.
Závada systému Start&Stop
V případě závady systému Start&Stop se na displeji zobrazí bli-
kající symbol
U. V takovém případě vyhledejte autorizovaný
servis Alfa Romeo. Na displeji se zobrazí příslušné hlášení.
001-130 Alfa Giulietta CZ 5ed 27-07-2010 9:19 Pagina 17

18
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
Porucha senzoru stmívání
(pro příslušné modely/trhy)
U některých provedení se na displeji zobrazí toto hláše-
ní a symbol při závadě soumrakového senzoru.1
Nebezpečí námrazy na vozovce
U provedení s nastavitelným multifunkčním displejem
se zobrazí hlášení + symbol na displeji, jakmile klesne
venkovní teplota pod 3
°C.
U provedení s multifunkčním displejem se zobrazí pouze přísluš-
né hlášení.
UPOZORNĚNÍ Při závadě snímače venkovní teploty se na displeji
zobrazí namísto hodnoty jen čárky.
√
Zablokování přívodu paliva
U některých verzí se na displeji zobrazí hlášení
a symbol při zásahu bezpečnostního odpojovače paliva.
Další informace, týkající se postupu při obnově funkce systému od-
pojování paliva, naleznete v části „Systém odpojování paliva“ té-
to kapitolys
Závada vnějších světel
U některých provedení se na displeji zobrazí toto hlá-
šení a symbol při závadě následujícího světla/světel:
– denní světla (DRL)
– obrysová světla
– směrová světla
– zadní svítilna do mlhy
– osvětlení registrační značky.
Může se jednat o některou z následujících závad: spálení žárov-
ky/žárovek, přepálení pojistky nebo přerušené elektrické vedení.W
Závada brzdových světel
U některých provedení se při závadě brzdových svě-
tel zobrazí na displeji toto hlášení a symbol: Možná
závada: spálení žárovky, přepálení příslušné pojistky nebo přeru-
šené elektrického spojení.T
Otevřený zavazadlový prostor
Jestliže je otevřené víko zavazadlového prostoru,
u některých provedení se na displeji zobrazí příslušné
hlášení a symbol.R
Otevřené víko motorového prostoru
Jestliže je otevřené víko motorového prostoru,
u některých provedení se na displeji zobrazí příslušné
hlášení a symbol.
S
001-130 Alfa Giulietta CZ 5ed 27-07-2010 9:19 Pagina 18

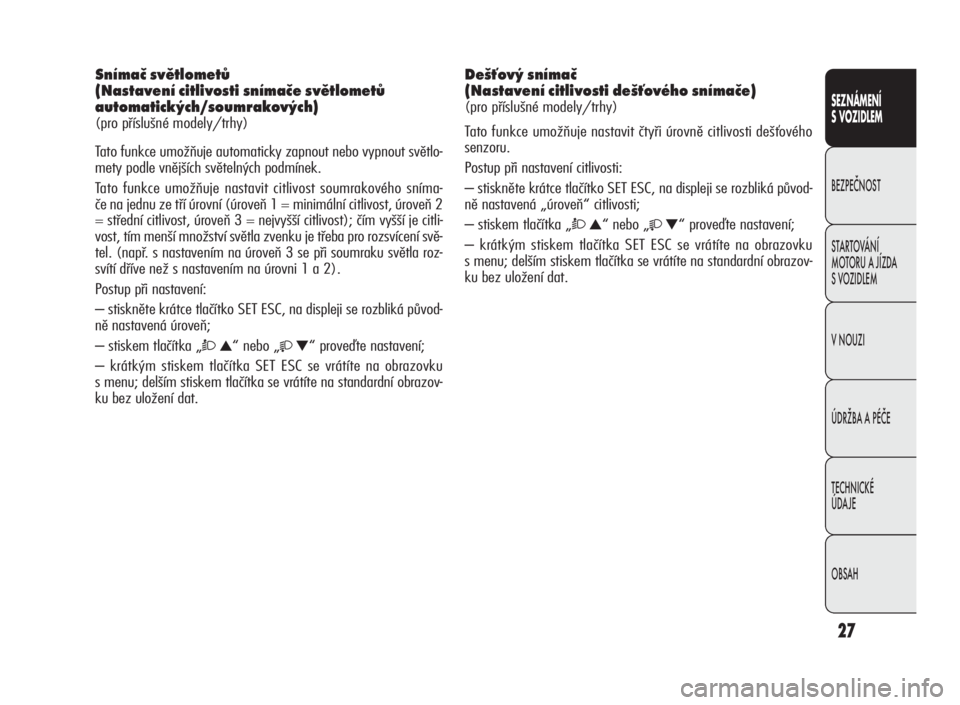

27
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDA JE
OBSAH
Snímač světlometů
(Nastavení citlivosti snímače světlometů
automatických/soumrakových)
(pro příslušné modely/trhy)
Tato funkce umožňuje automaticky zapnout nebo vypnout světlo-
mety podle vnějších světelných podmínek.
Tato funkce umožňuje nastavit citlivost soumrakového sníma-
če na jednu ze tří úrovní (úroveň 1 = minimální citlivost, úroveň 2
= střední citlivost, úroveň 3 = nejvyšší citlivost); čím vyšší je citli-
vost, tím menší množství světla zvenku je třeba pro rozsvícení svě-
tel. (např. s nastavením na úroveň 3 se při soumraku světla roz-
svítí dříve než s nastavením na úrovni 1 a 2).
Postup při nastavení:
– stiskněte krátce tlačítko SET ESC, na displeji se rozbliká původ-
ně nastavená úroveň;
– stiskem tlačítka „
Ò▲“nebo„▼“ proveďte nastavení;
– krátkým stiskem tlačítka SET ESC se vrátíte na obrazovku
s menu; delším stiskem tlačítka se vrátíte na standardní obrazov-
ku bez uložení dat.
Dešťový snímač
(Nastavení citlivosti dešťového snímače)
(pro příslušné modely/trhy)
Tato funkce umožňuje nastavit čtyři úrovně citlivosti dešťového
senzoru.
Postup při nastavení citlivosti:
– stiskněte krátce tlačítko SET ESC, na displeji se rozbliká původ-
ně nastavená „úroveň“ citlivosti;
– stiskem tlačítka „
Ò▲“nebo„▼“ proveďte nastavení;
– krátkým stiskem tlačítka SET ESC se vrátíte na obrazovku
s menu; delším stiskem tlačítka se vrátíte na standardní obrazov-
ku bez uložení dat.
001-130 Alfa Giulietta CZ 5ed 27-07-2010 9:19 Pagina 27

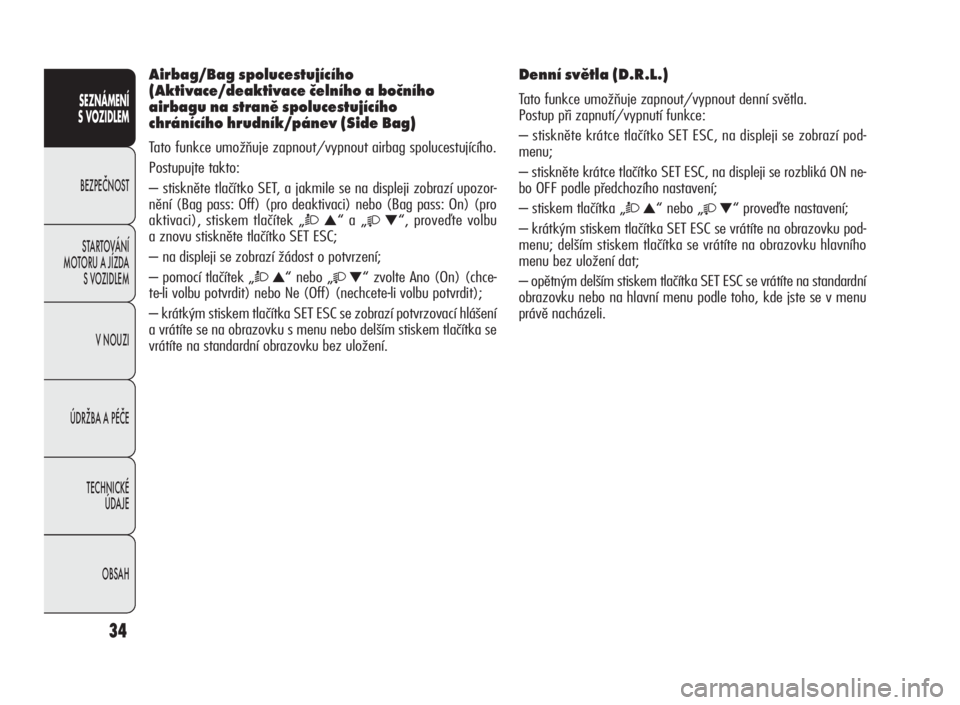

34
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
Airbag/Bag spolucestujícího
(Aktivace/deaktivace čelního a bočního
airbagu na straně spolucestujícího
chránícího hrudník/pánev (Side Bag)
Tato funkce umožňuje zapnout/vypnout airbag spolucestujícího.
Postupujte takto:
– stiskněte tlačítko SET, a jakmile se na displeji zobrazí upozor-
nění (Bag pass: Off) (pro deaktivaci) nebo (Bag pass: On) (pro
aktivaci), stiskem tlačítek „
Ò▲“a„▼“, proveďte volbu
a znovu stiskněte tlačítko SET ESC;
– na displeji se zobrazí žádost o potvrzení;
– pomocí tlačítek „
Ò▲“nebo„▼“ zvolte Ano (On) (chce-
te-li volbu potvrdit) nebo Ne (Off) (nechcete-li volbu potvrdit);
– krátkým stiskem tlačítka SET ESC se zobrazí potvrzovací hlášení
a vrátíte se na obrazovku s menu nebo delším stiskem tlačítka se
vrátíte na standardní obrazovku bez uložení.
Denní světla (D.R.L.)
Tato funkce umožňuje zapnout/vypnout denní světla.
Postup při zapnutí/vypnutí funkce:
– stiskněte krátce tlačítko SET ESC, na displeji se zobrazí pod-
menu;
– stiskněte krátce tlačítko SET ESC, na displeji se rozbliká ON ne-
bo OFF podle předchozího nastavení;
– stiskem tlačítka „
Ò▲“nebo„▼“ proveďte nastavení;
– krátkým stiskem tlačítka SET ESC se vrátíte na obrazovku pod-
menu; delším stiskem tlačítka se vrátíte na obrazovku hlavního
menu bez uložení dat;
– opětným delším stiskem tlačítka SET ESC se vrátíte na standardní
obrazovku nebo na hlavní menu podle toho, kde jste se v menu
právě nacházeli.
001-130 Alfa Giulietta CZ 5ed 27-07-2010 9:19 Pagina 34

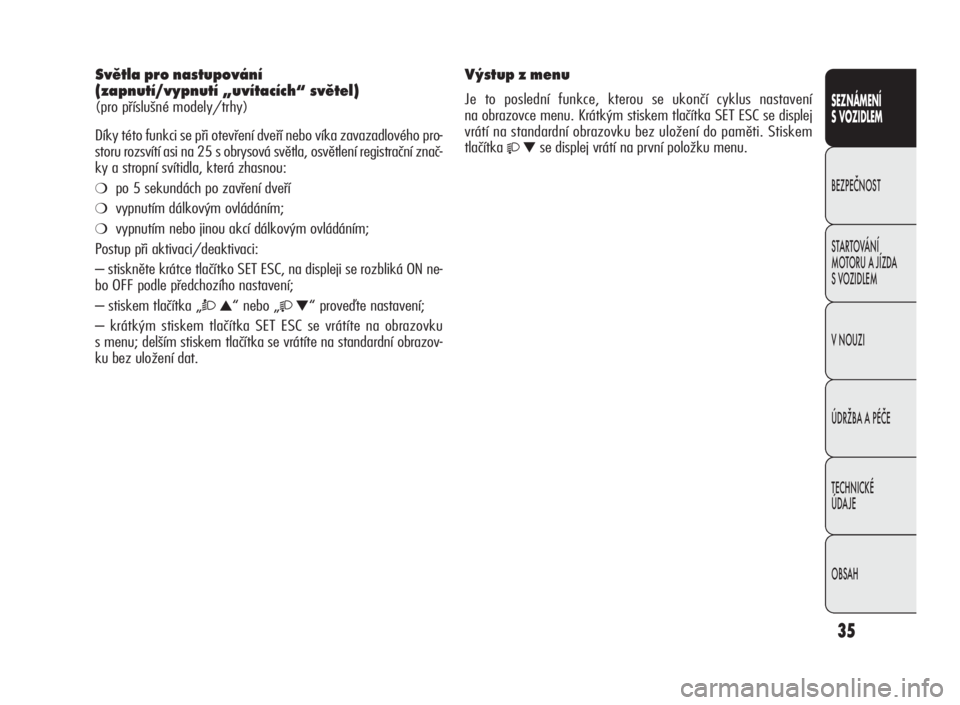

35
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDA JE
OBSAH
Světla pro nastupování
(zapnutí/vypnutí „uvítacích“ světel)
(pro příslušné modely/trhy)
Díky této funkci se při otevření dveří nebo víka zavazadlového pro-
storu rozsvítí asi na 25 s obrysová světla, osvětlení registrační znač-
ky a stropní svítidla, která zhasnou:
❍po 5 sekundách po zavření dveří
❍vypnutím dálkovým ovládáním;
❍vypnutím nebo jinou akcí dálkovým ovládáním;
Postup při aktivaci/deaktivaci:
– stiskněte krátce tlačítko SET ESC, na displeji se rozbliká ON ne-
bo OFF podle předchozího nastavení;
– stiskem tlačítka „
Ò▲“nebo„▼“ proveďte nastavení;
– krátkým stiskem tlačítka SET ESC se vrátíte na obrazovku
s menu; delším stiskem tlačítka se vrátíte na standardní obrazov-
ku bez uložení dat.
Výstup z menu
Je to poslední funkce, kterou se ukončí cyklus nastavení
na obrazovce menu. Krátkým stiskem tlačítka SET ESC se displej
vrátí na standardní obrazovku bez uložení do paměti. Stiskem
tlačítka
▼se displej vrátí na první položku menu.
001-130 Alfa Giulietta CZ 5ed 27-07-2010 9:19 Pagina 35

74
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
OBRYSOVÁ/POTKÁVACÍ SVĚTLA
S klíčkem zapalování v poloze MAR otočte prestenec A-obr. 40
do polohy
2. Denní světla zhasnou a rozsvítí se potkávací svět-
lomety. Na přístrojové desce se rozsvítí kontrolka
3.
PARKOVACÍ SVĚTLA
Rozsvítí se pouze s vyjmutým klíčem zapalování nebo v poloze
STOP, když otočíte prstenec A- obr. 40 nejdříve do polohy
O,aná-
sledovně do polohy
2.
Na přístrojové desce se rozsvítí kontrolka
3. Sepnutím páko-
vého ovládače směrových světel je možné zvolit stranu (pravou
nebo levou) s rozsvícenými světly.
AUTOMATICKÉ OVLÁDÁNÍ SVĚTEL (AUTOLIGHT)
(soumrakový snímač)
(pro příslušné modely/trhy)
Jedná se o snímač s infračervenou diodou LED; je instalovaný
na čelním okně spolu s dešťovým senzorem; slouží pro detekci
změny osvitu vozidla venkovním světlem v závislosti na citlivosti
nastavené v menu: čím vyšší je citlivost, tím méně venkovního svět-
la je třeba pro rozsvícení vnějších světel vozidla.
Zapnutí
Soumrakový snímač se zapne otočením pákového ovládače
A-obr. 40 do polohy
2A. Tím se samočinně rozsvítí vnější světla
podle intenzity světelných podmínek v okolí vozidla.
VNĚJŠÍ SVĚTLA
LEVÝ PÁKOVÝ OVLÁDAČ obr. 40
Většina vnějších světel se ovládá levým pákovým přepínačem. Vněj-
ší světla lze zapnout pouze s klíčkem zapalování na poloze MAR.
Rozsvícením venkovních světel se osvětlí přístrojová deska
a ovládače.
DENNÍ SVĚTLA (D.R.L.)
“Daytime Running Lights”
S klíčkem v zapalování v poloze MAR a prstencem A-obr. 40
v poloze
Ose rozsvítí samočinně denní světla; ostatní žárovky
a vnitřní svítidla zůstanou zhasnuté. Popis funkce zapínání denních
světel viz oddíl „Položky menu“ v této kapitole. Po vypnutí den-
ních světel se při otočení objímky A na
Onerozsvítí žádné světlo.
obr. 40A0K0099m
001-130 Alfa Giulietta CZ 5ed 27-07-2010 9:19 Pagina 74

75
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDA JE
OBSAH
DÁLKOVÉ SVĚTLOMETY
S objímkou A v poloze2zatáhněte pákový ovládač směrem
k volantu (aretovaná poloha). Na přístrojové desce se rozsvítí kon-
trolka
1. Pro vypnutí zatáhněte pákový ovládač směrem k vo-
lantu (zůstanou svítit potkávací světlomety). Jestliže je aktivní au-
tomatické ovládání světel, nelze rozsvítit dálkové světlomety trvale.
SVĚTELNÁ VÝSTRAHA
Zapne se přitažením pákového přepínače k volantu (nearetovaná
poloha) bez ohledu na polohu objímky A. Na přístrojové desce se
rozsvítí kontrolka
1.
SMĚROVÁ SVĚTLA
Přestavte pákový ovládač na (aretovanou) polohu:
❍směrem nahoru: zapne se pravý ukazatel směru;
❍směrem dolů: zapne se levý ukazatel směru.
Na přístrojové desce se rozbliká kontrolka
¥neboÎ.Směrová
světla se vypnou samočinně, jakmile se vozidlo vrátí do jízdy v pří-
mém směru.
Funkce „lane change“ (změna jízdního pruhu)
Změnu jízdního pruhu signalizujte přestavením levého pákového
ovládače na půl sekundy do nearetované polohy. Ukazatele
směru na zvolené straně 5 bliknou a následně automaticky zhas-
nou. UPOZORNĚNÍ Snímač neumí detekovat mlhu. Při mlze je proto nut-
né světla zapnout ručně.
Pokud aktivuje světla spínač, mohou se zapnout i přední světlo-
mety do mlhy (pro příslušné modely/trhy) a zadní svítilny do mlhy.
Při samočinném vypnutí světel se vypnou i přední světlomety
do mlhy, jsou-li součástí výbavy vozidla, a zadní svítilna do mlhy,
(byly-li aktivovány). Při opětném automatickém rozsvícení světel
je nutno je v případě potřeby rozsvítit ručně.
Je-li snímač aktivovaný, je možné používat pouze výstražné svě-
telné znamení, nelze svítit dálkovými světly. Chcete-li rozsvítit ta-
to světla, otočte prstenec A-obr. 40 do polohy
2a zapněte trva-
le dálková světla.
Pokud byla světla zapnuta samočinně a snímač vydá zhasínací
povel, vypnou se nejdříve potkávací a po několika sekundách
i obrysová světla.
Při aktivaci nebo selhání snímače se rozsvítí obrysová a potkávací
světla bez ohledu na intenzitu venkovního osvitu. Na přístrojové
desce se objeví hlášení o závadě snímače. Snímač je možné vy-
pnout a v případě potřeby světla rozsvítit.
001-130 Alfa Giulietta CZ 5ed 27-07-2010 9:20 Pagina 75

76
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
VNĚJŠÍ ČASOVANÁ SVĚTLA
Při odemknutí dveří osvětlí vozidlo a prostor před ním.
Zapínání
Jestliže po vypnutí motoru odemkneme dveře stiskem tlačítkaË
na dálkovém ovládání (nebo víka zavazadlového prostoru tlačít-
kem
R), rozsvítí se potkávací světla, zadní obrysová světla
a osvětlení registrační značky.
Světla zůstanou svítit asi 25 sekund, pokud mezitím nedojde
k opětnému zamknutí dveří a víka zavazadlového prostoru pomocí
dálkového ovládače, nebo když se víko zavazadlového prostoru
nebo dveře otevřenou a znovu zavřou. V takových případech zhas-
nou do pěti sekund.
Fungování těchto světel lze vypnout/zapnout v nastavovacím me-
nu (viz „Položky menu“ v této kapitole).
ZAŘÍZENÍ „FOLLOW ME HOME“
Zařízení slouží pro osvětlení prostoru před vozidlem po určitou před-
nastavenou dobu.
Zapnutí
S klíčkem zapalování na STOP nebo vytaženým ze zapalování
přitáhněte pákový přepínač A-obr. 40 k volantu do dvou minut
od vypnutí motoru.
Každým zatažením pákového přepínače se svícení prodlouží vždy
o 30 sekund, ale je aktivní maximálně 210 sekund; pak se svět-
lomety samočinně vypnou.
Každou aktivací pákového ovládače se rozsvítí kontrolka
3
na přístrojové desce (spolu s hlášením na displeji) a zůstane svítit
po dobu, po níž bude funkce aktivní.
Kontrolka se rozsvítí při prvním zatažení pákové ovládače a zůstane
svítit do automatického vypnutí funkce. Každé zapnutí (pohyb) pá-
kového ovládače prodlužuje pouze dobu svícení světel.
Vypnutí
Zatažením pákového ovládače A-obr. 40 k volantu na více než dvě
sekundy.
001-130 Alfa Giulietta CZ 5ed 27-07-2010 9:20 Pagina 76
