Alfa Romeo Giulietta 2011 ΒΙΒΛΙΟ ΧΡΗΣΗΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗΣ (in Greek)

177
ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ

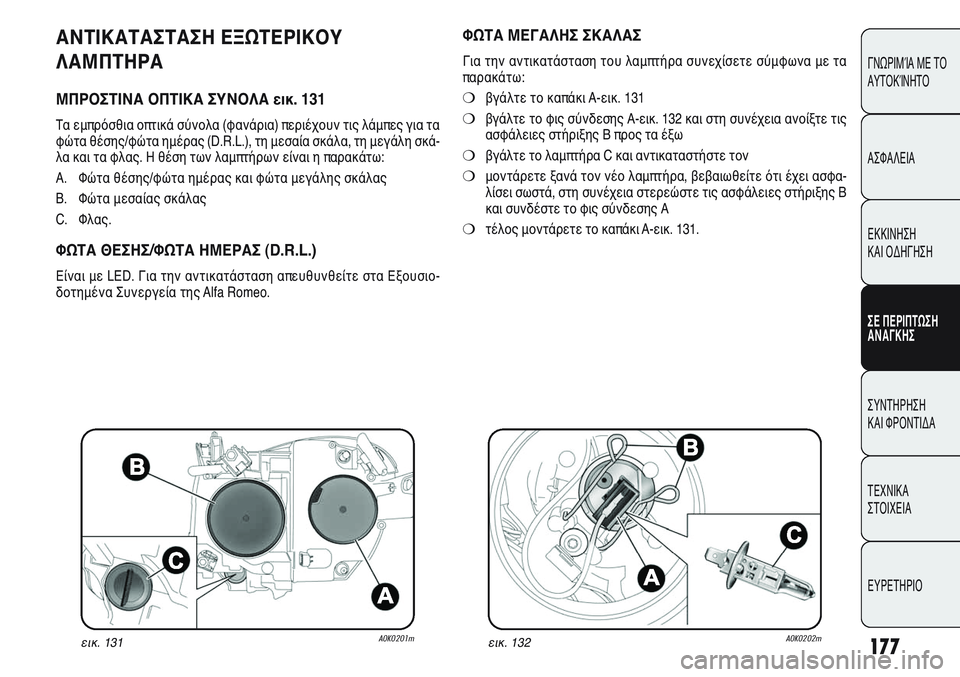

ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΕΞΩΤΕΡΙΚΟΥ
ΛΑΜΠΤΗΡΑ
ΜΠΡΟΣΤΙΝΑ ΟΠΤΙΚΑ ΣΥΝΟΛΑ εικ. 131
Τα εμπρόσθια οπτικά σύνολα (φανάρια) περιέχουν τις λάμπες για τα
φώτα θέσης/φώτα ημέρας (D.R.L.), τη μεσαία σκάλα, τη μεγάλη σκά-
λα και τα φλας. Η θέση των λαμπτήρων είναι η παρακάτω:
A. Φώτα θέσης/φώτα ημέρας και φώτα μεγάλης σκάλας
B. Φώτα μεσαίας σκάλας
C. Φλας.
ΦΩΤΑ ΘΕΣΗΣ/ΦΩΤΑ ΗΜΕΡΑΣ (D.R.L.)
Είναι με LED. Για την αντικατάσταση απευθυνθείτε στα Εξουσιο-
δοτημένα Συνεργεία της Alfa Romeo.
ΦΩΤΑ ΜΕΓΑΛΗΣ ΣΚΑΛΑΣ
Για την αντικατάσταση του λαμπτήρα συνεχίσετε σύμφωνα με τα
παρακάτω:
❍βγάλτε το καπάκι A-εικ. 131
❍βγάλτε το φις σύνδεσης Α-εικ. 132 και στη συνέχεια ανοίξτε τις
ασφάλειες στήριξης Β προς τα έξω
❍βγάλτε το λαμπτήρα C και αντικαταστήστε τον
❍μοντάρετε ξανά τον νέο λαμπτήρα, βεβαιωθείτε ότι έχει ασφα-
λίσει σωστά, στη συνέχεια στερεώστε τις ασφάλειες στήριξης Β
και συνδέστε το φις σύνδεσης Α
❍τέλος μοντάρετε το καπάκι A-εικ. 131.
εικ. 131A0K0201mεικ. 132A0K0202m

178
ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ

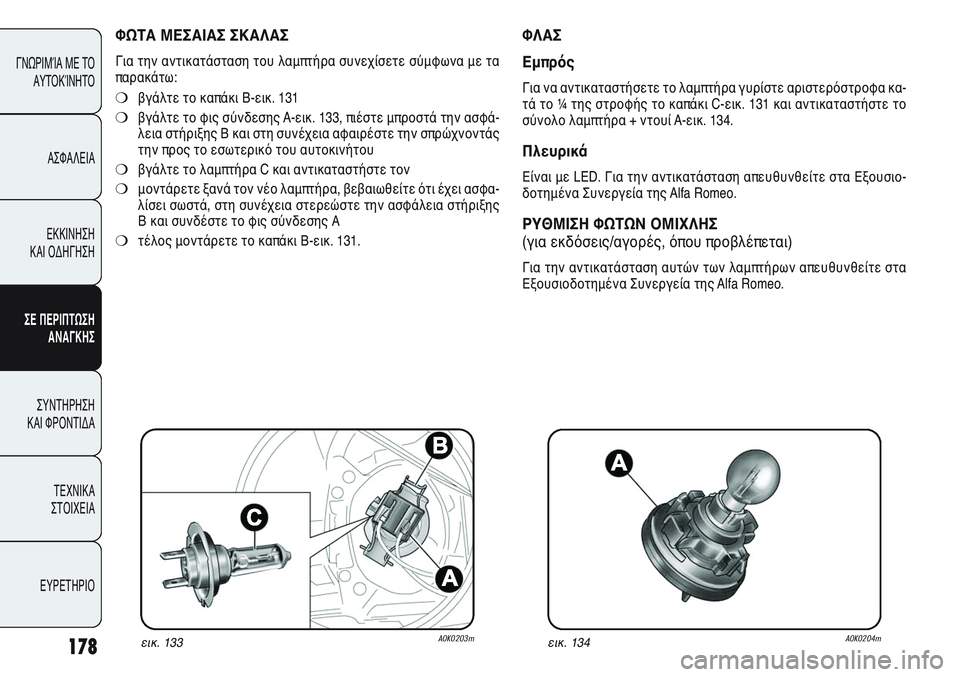

ΦΩΤΑ ΜΕΣΑΙΑΣ ΣΚΑΛΑΣ
Για την αντικατάσταση του λαμπτήρα συνεχίσετε σύμφωνα με τα
παρακάτω:
❍βγάλτε το καπάκι Β-εικ. 131
❍βγάλτε το φις σύνδεσης A-εικ. 133, πιέστε μπροστά την ασφά-
λεια στήριξης Β και στη συνέχεια αφαιρέστε την σπρώχνοντάς
την προς το εσωτερικό του αυτοκινήτου
❍βγάλτε το λαμπτήρα C και αντικαταστήστε τον
❍μοντάρετε ξανά τον νέο λαμπτήρα, βεβαιωθείτε ότι έχει ασφα-
λίσει σωστά, στη συνέχεια στερεώστε την ασφάλεια στήριξης
Β και συνδέστε το φις σύνδεσης Α
❍τέλος μοντάρετε το καπάκι Β-εικ. 131.
ΦΛΑΣ
Εμπρός
Για να αντικαταστήσετε το λαμπτήρα γυρίστε αριστερόστροφα κα-
τά το ¼ της στροφής το καπάκι C-εικ. 131 και αντικαταστήστε το
σύνολο λαμπτήρα + ντουί A-εικ. 134.
Πλευρικά
Είναι με LED. Για την αντικατάσταση απευθυνθείτε στα Εξουσιο-
δοτημένα Συνεργεία της Alfa Romeo.
ΡΥΘΜΙΣΗ ΦΩΤΩΝ ΟΜΙΧΛΗΣ
(για εκδόσεις/αγορές, όπου προβλέπεται)
Για την αντικατάσταση αυτών των λαμπτήρων απευθυνθείτε στα
Εξουσιοδοτημένα Συνεργεία της Alfa Romeo.
εικ. 133A0K0203mεικ. 134A0K0204m

179
ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ

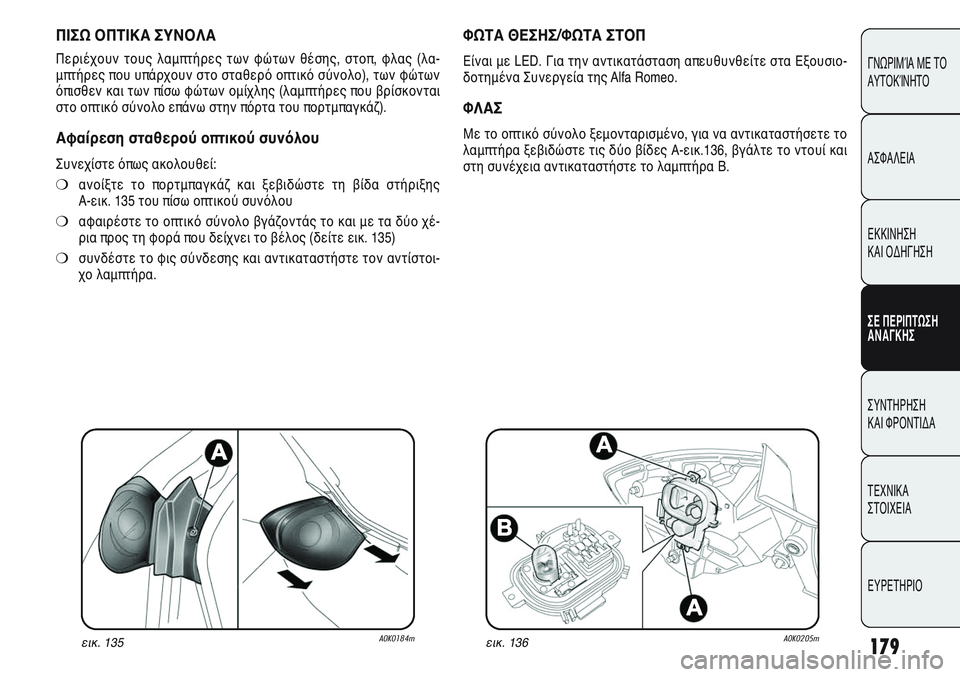

ΠΙΣΩ ΟΠΤΙΚΑ ΣΥΝΟΛΑ
Περιέχουν τους λαμπτήρες των φώτων θέσης, στοπ, φλας (λα-
μπτήρες που υπάρχουν στο σταθερό οπτικό σύνολο), των φώτων
όπισθεν και των πίσω φώτων ομίχλης (λαμπτήρες που βρίσκονται
στο οπτικό σύνολο επάνω στην πόρτα του πορτμπαγκάζ).
Αφαίρεση σταθερού οπτικού συνόλου
Συνεχίστε όπως ακολουθεί:
❍ανοίξτε το πορτμπαγκάζ και ξεβιδώστε τη βίδα στήριξης
A-εικ. 135 του πίσω οπτικού συνόλου
❍αφαιρέστε το οπτικό σύνολο βγάζοντάς το και με τα δύο χέ-
ρια προς τη φορά που δείχνει το βέλος (δείτε εικ. 135)
❍συνδέστε το φις σύνδεσης και αντικαταστήστε τον αντίστοι-
χο λαμπτήρα.
ΦΩΤΑ ΘΕΣΗΣ/ΦΩΤΑ ΣΤΟΠ
Είναι με LED. Για την αντικατάσταση απευθυνθείτε στα Εξουσιο-
δοτημένα Συνεργεία της Alfa Romeo.
ΦΛΑΣ
Με το οπτικό σύνολο ξεμονταρισμένο, για να αντικαταστήσετε το
λαμπτήρα ξεβιδώστε τις δύο βίδες Α-εικ.136, βγάλτε το ντουί και
στη συνέχεια αντικαταστήστε το λαμπτήρα Β.
εικ. 135A0K0184mεικ. 136A0K0205m

180
ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ

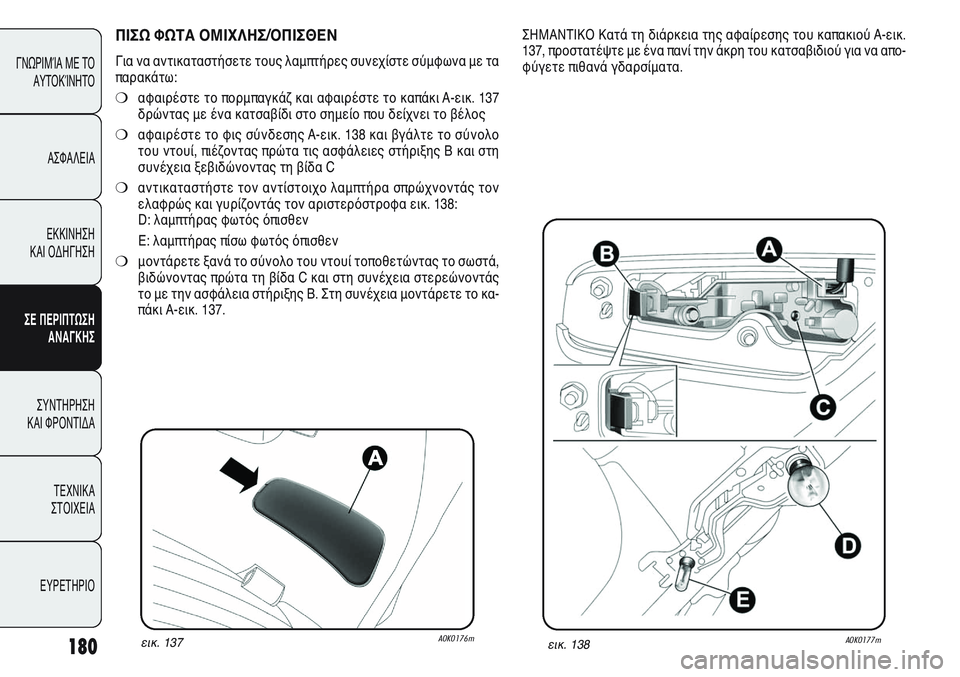

ΠΙΣΩ ΦΩΤΑ ΟΜΙΧΛΗΣ/ΟΠΙΣΘΕΝ
Για να αντικαταστήσετε τους λαμπτήρες συνεχίστε σύμφωνα με τα
παρακάτω:
❍αφαιρέστε το πορμπαγκάζ και αφαιρέστε το καπάκι A-εικ. 137
δρώντας με ένα κατσαβίδι στο σημείο που δείχνει το βέλος
❍αφαιρέστε το φις σύνδεσης A-εικ. 138 και βγάλτε το σύνολο
του ντουί, πιέζοντας πρώτα τις ασφάλειες στήριξης Β και στη
συνέχεια ξεβιδώνοντας τη βίδα C
❍αντικαταστήστε τον αντίστοιχο λαμπτήρα σπρώχνοντάς τον
ελαφρώς και γυρίζοντάς τον αριστερόστροφα εικ. 138:
D: λαμπτήρας φωτός όπισθεν
E: λαμπτήρας πίσω φωτός όπισθεν
❍μοντάρετε ξανά το σύνολο του ντουί τοποθετώντας το σωστά,
βιδώνοντας πρώτα τη βίδα C και στη συνέχεια στερεώνοντάς
το με την ασφάλεια στήριξης Β. Στη συνέχεια μοντάρετε το κα-
πάκι Α-εικ. 137.
εικ. 137A0K0176mεικ. 138A0K0177m
ΣΗΜΑΝΤΙΚΟ Κατά τη διάρκεια της αφαίρεσης του καπακιού A-εικ.
137, προστατέψτε με ένα πανί την άκρη του κατσαβιδιού για να απο-
φύγετε πιθανά γδαρσίματα.

181
ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ

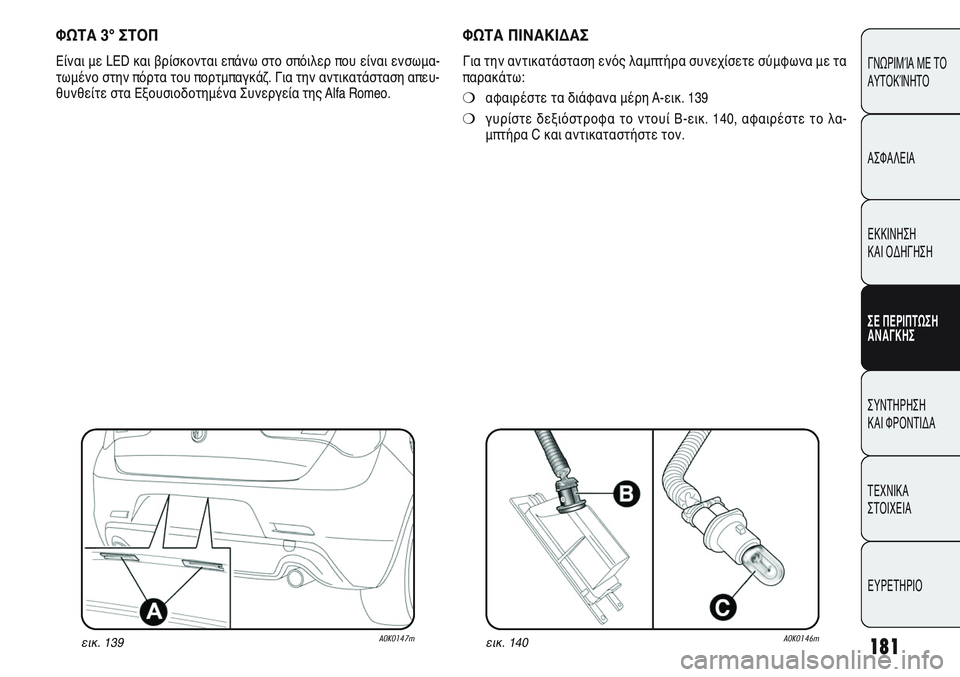

ΦΩΤΑ 3° ΣΤΟΠ
Είναι με LED και βρίσκονται επάνω στο σπόιλερ που είναι ενσωμα-
τωμένο στην πόρτα του πορτμπαγκάζ. Για την αντικατάσταση απευ-
θυνθείτε στα Εξουσιοδοτημένα Συνεργεία της Alfa Romeo.
ΦΩΤΑ ΠΙΝΑΚΙΔΑΣ
Για την αντικατάσταση ενός λαμπτήρα συνεχίσετε σύμφωνα με τα
παρακάτω:
❍αφαιρέστε τα διάφανα μέρη A-εικ. 139
❍γυρίστε δεξιόστροφα το ντουί Β-εικ. 140, αφαιρέστε το λα-
μπτήρα C και αντικαταστήστε τον.
εικ. 139A0K0147mεικ. 140A0K0146m

182
ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ

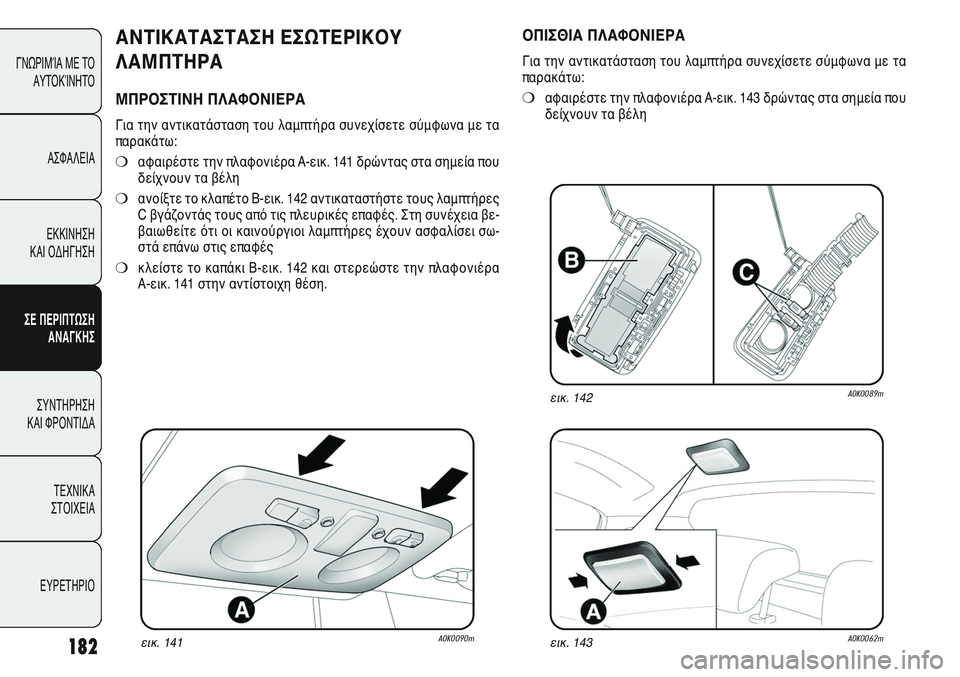

ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΕΣΩΤΕΡΙΚΟΥ
ΛΑΜΠΤΗΡΑ
ΜΠΡΟΣΤΙΝΗ ΠΛΑΦΟΝΙΕΡΑ
Για την αντικατάσταση του λαμπτήρα συνεχίσετε σύμφωνα με τα
παρακάτω:
❍αφαιρέστε την πλαφονιέρα A-εικ. 141 δρώντας στα σημεία που
δείχνουν τα βέλη
❍ανοίξτε το κλαπέτο B-εικ. 142 αντικαταστήστε τους λαμπτήρες
C βγάζοντάς τους από τις πλευρικές επαφές. Στη συνέχεια βε-
βαιωθείτε ότι οι καινούργιοι λαμπτήρες έχουν ασφαλίσει σω-
στά επάνω στις επαφές
❍κλείστε το καπάκι B-εικ. 142 και στερεώστε την πλαφονιέρα
A-εικ. 141 στην αντίστοιχη θέση.
εικ. 141A0K0090m
εικ. 142A0K0089m
εικ. 143A0K0062m
ΟΠΙΣΘΙΑ ΠΛΑΦΟΝΙΕΡΑ
Για την αντικατάσταση του λαμπτήρα συνεχίσετε σύμφωνα με τα
παρακάτω:
❍αφαιρέστε την πλαφονιέρα A-εικ. 143 δρώντας στα σημεία που
δείχνουν τα βέλη

183
ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ

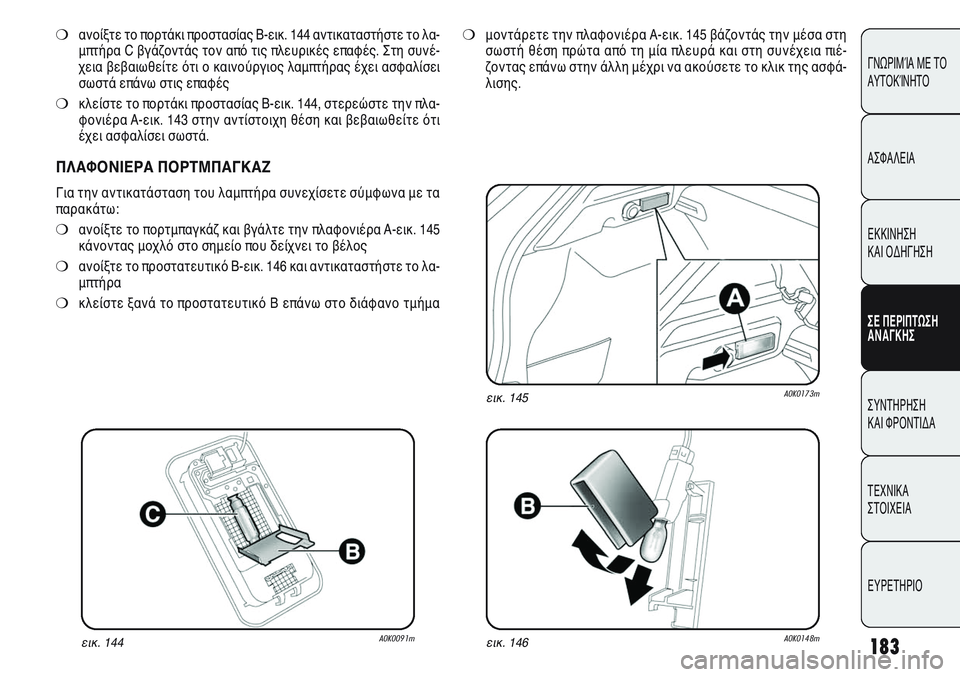

❍ανοίξτε το πορτάκι προστασίας B-εικ. 144 αντικαταστήστε το λα-
μπτήρα C βγάζοντάς τον από τις πλευρικές επαφές. Στη συνέ-
χεια βεβαιωθείτε ότι ο καινούργιος λαμπτήρας έχει ασφαλίσει
σωστά επάνω στις επαφές
❍κλείστε το πορτάκι προστασίας B-εικ. 144, στερεώστε την πλα-
φονιέρα A-εικ. 143 στην αντίστοιχη θέση και βεβαιωθείτε ότι
έχει ασφαλίσει σωστά.
ΠΛΑΦΟΝΙΕΡΑ ΠΟΡΤΜΠΑΓΚΑΖ
Για την αντικατάσταση του λαμπτήρα συνεχίσετε σύμφωνα με τα
παρακάτω:
❍ανοίξτε το πορτμπαγκάζ και βγάλτε την πλαφονιέρα A-εικ. 145
κάνοντας μοχλό στο σημείο που δείχνει το βέλος
❍ανοίξτε το προστατευτικό B-εικ. 146 και αντικαταστήστε το λα-
μπτήρα
❍κλείστε ξανά το προστατευτικό Β επάνω στο διάφανο τμήμα
❍μοντάρετε την πλαφονιέρα Α-εικ. 145 βάζοντάς την μέσα στη
σωστή θέση πρώτα από τη μία πλευρά και στη συνέχεια πιέ-
ζοντας επάνω στην άλλη μέχρι να ακούσετε το κλικ της ασφά-
λισης.
εικ. 146A0K0148m
εικ. 145A0K0173m
εικ. 144A0K0091m

184
ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ

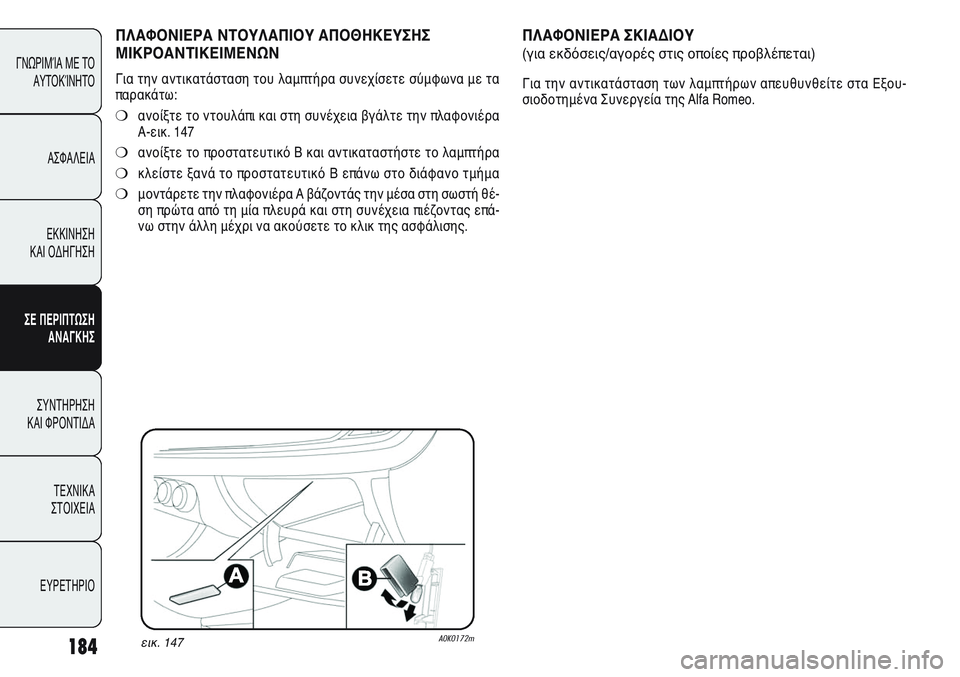

ΠΛΑΦΟΝΙΕΡΑ ΝΤΟΥΛΑΠΙΟΥ ΑΠΟΘΗΚΕΥΣΗΣ
ΜΙΚΡΟΑΝΤΙΚΕΙΜΕΝΩΝ
Για την αντικατάσταση του λαμπτήρα συνεχίσετε σύμφωνα με τα
παρακάτω:
❍ανοίξτε το ντουλάπι και στη συνέχεια βγάλτε την πλαφονιέρα
A-εικ. 147
❍ανοίξτε το προστατευτικό B και αντικαταστήστε το λαμπτήρα
❍κλείστε ξανά το προστατευτικό Β επάνω στο διάφανο τμήμα
❍μοντάρετε την πλαφονιέρα Α βάζοντάς την μέσα στη σωστή θέ-
ση πρώτα από τη μία πλευρά και στη συνέχεια πιέζοντας επά-
νω στην άλλη μέχρι να ακούσετε το κλικ της ασφάλισης.
εικ. 147A0K0172m
ΠΛΑΦΟΝΙΕΡΑ ΣΚΙΑΔΙΟΥ
(για εκδόσεις/αγορές στις οποίες προβλέπεται)
Για την αντικατάσταση των λαμπτήρων απευθυνθείτε στα Εξου-
σιοδοτημένα Συνεργεία της Alfa Romeo.

185
ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ

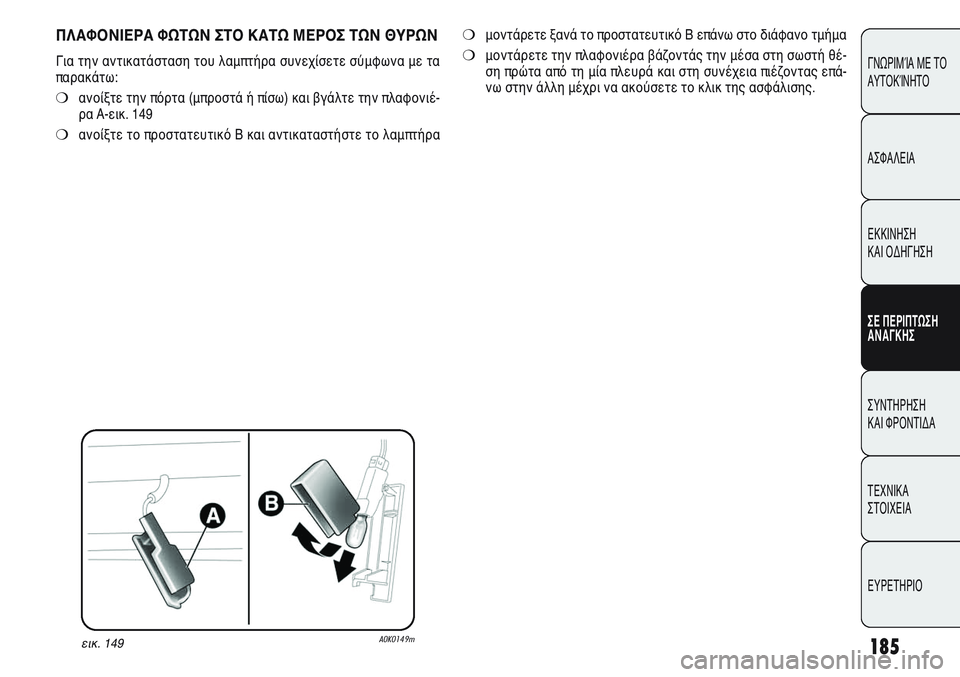

ΠΛΑΦΟΝΙΕΡΑ ΦΩΤΩΝ ΣΤΟ ΚΑΤΩ ΜΕΡΟΣ ΤΩΝ ΘΥΡΩΝ
Για την αντικατάσταση του λαμπτήρα συνεχίσετε σύμφωνα με τα
παρακάτω:
❍ανοίξτε την πόρτα (μπροστά ή πίσω) και βγάλτε την πλαφονιέ-
ρα A-εικ. 149
❍ανοίξτε το προστατευτικό B και αντικαταστήστε το λαμπτήρα
εικ. 149A0K0149m
❍μοντάρετε ξανά το προστατευτικό Β επάνω στο διάφανο τμήμα
❍μοντάρετε την πλαφονιέρα βάζοντάς την μέσα στη σωστή θέ-
ση πρώτα από τη μία πλευρά και στη συνέχεια πιέζοντας επά-
νω στην άλλη μέχρι να ακούσετε το κλικ της ασφάλισης.

186
ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ

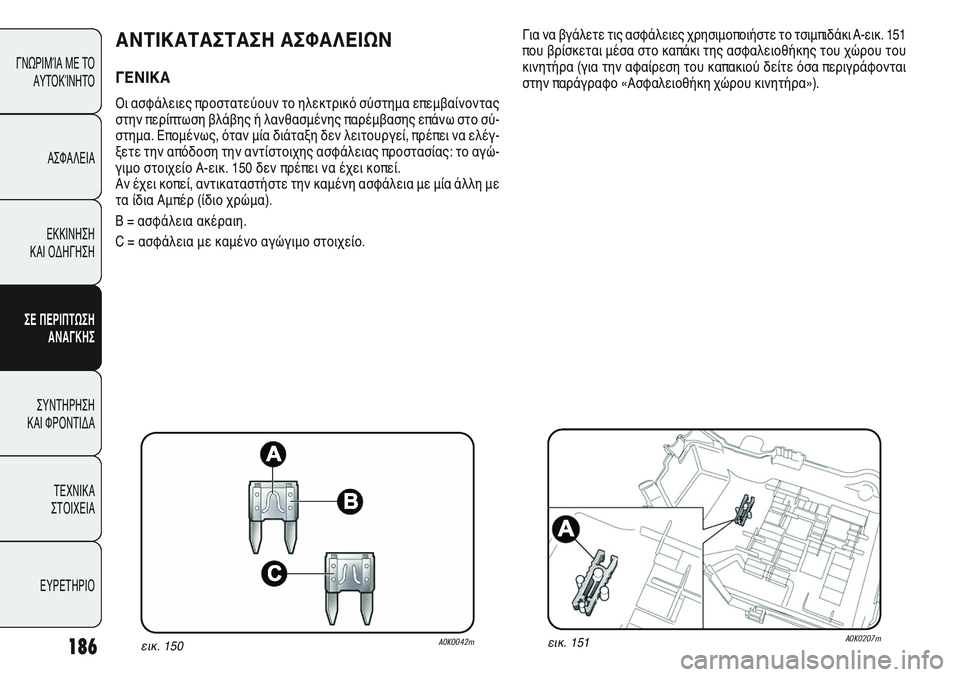

ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΑΣΦΑΛΕΙΩΝ
ΓΕΝΙΚΑ
Οι ασφάλειες προστατεύουν το ηλεκτρικό σύστημα επεμβαίνοντας
στην περίπτωση βλάβης ή λανθασμένης παρέμβασης επάνω στο σύ-
στημα. Επομένως, όταν μία διάταξη δεν λειτουργεί, πρέπει να ελέγ-
ξετε την απόδοση την αντίστοιχης ασφάλειας προστασίας: το αγώ-
γιμο στοιχείο Α-εικ. 150 δεν πρέπει να έχει κοπεί.
Αν έχει κοπεί, αντικαταστήστε την καμένη ασφάλεια με μία άλλη με
τα ίδια Αμπέρ (ίδιο χρώμα).
B = ασφάλεια ακέραιη.
C = ασφάλεια με καμένο αγώγιμο στοιχείο.
εικ. 150A0K0042mεικ. 151A0K0207m
Για να βγάλετε τις ασφάλειες χρησιμοποιήστε το τσιμπιδάκι A-εικ. 151
που βρίσκεται μέσα στο καπάκι της ασφαλειοθήκης του χώρου του
κινητήρα (για την αφαίρεση του καπακιού δείτε όσα περιγράφονται
στην παράγραφο «Ασφαλειοθήκη χώρου κινητήρα»).
