Alfa Romeo Giulietta 2011 Libretto Uso Manutenzione (in Italian)
Manufacturer: ALFA ROMEO, Model Year: 2011, Model line: Giulietta, Model: Alfa Romeo Giulietta 2011Pages: 297, PDF Dimensioni: 9.7 MB
Page 1 of 297
USO E MANUTENZIONE
ITALIANO
Alfa Services
Cop Alfa Giulietta IT 15-09-2011 15:55 Pagina 1
Page 2 of 297

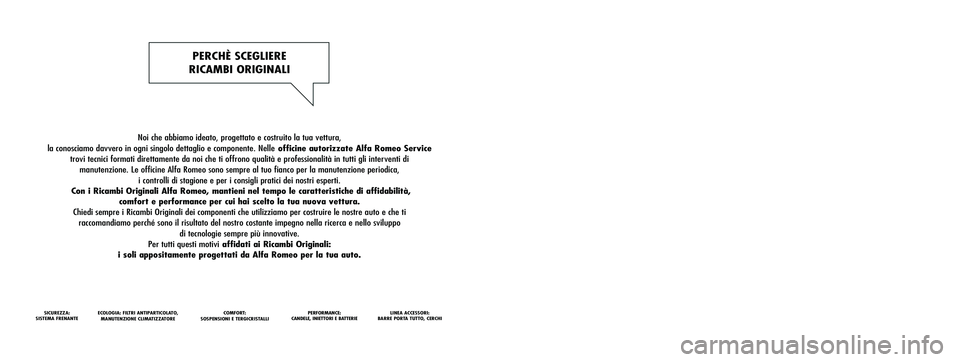

Noi che abbiamo ideato, progettato e costruito la tua vettura,
la conosciamo davvero in ogni singolo dettaglio e componente. Nelleofficine autorizzate Alfa Romeo Service
trovi tecnici formati direttamente da noi che ti offrono qualità e professionalità in tutti gli interventi di
manutenzione. Le officine Alfa Romeo sono sempre al tuo fianco per la manutenzione periodica,
i controlli di stagione e per i consigli pratici dei nostri esperti.
Con i Ricambi Originali Alfa Romeo, mantieni nel tempo le caratteristiche di affidabilità,
comfort e performance per cui hai scelto la tua nuova vettura.
Chiedi sempre i Ricambi Originali dei componenti che utilizziamo per costruire le nostre auto e che ti
raccomandiamo perché sono il risultato del nostro costante impegno nella ricerca e nello sviluppo
di tecnologie sempre più innovative.
Per tutti questi motiviaffidati ai Ricambi Originali:
i soli appositamente progettati da Alfa Romeo per la tua auto.
SICUREZZA:
SISTEMA FRENANTEECOLOGIA: FILTRI ANTIPARTICOLATO,
MANUTENZIONE CLIMATIZZATORECOMFORT:
SOSPENSIONI E TERGICRISTALLIPERFORMANCE:
CANDELE, INIETTORI E BATTERIELINEA ACCESSORI:
BARRE PORTA TUTTO, CERCHI
PERCHÈ SCEGLIERE
RICAMBI ORIGINALI
Cop Alfa Giulietta IT 15-09-2011 15:55 Pagina 2
Page 3 of 297
Page 4 of 297
Page 5 of 297

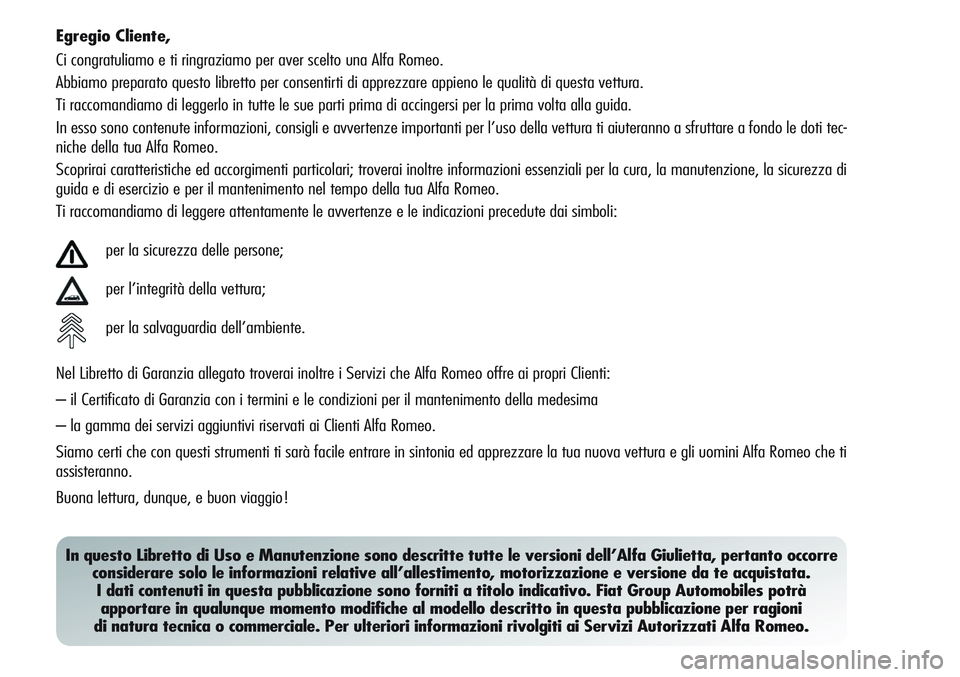

Egregio Cliente,
Ci congratuliamo e ti ringraziamo per aver scelto una Alfa Romeo.
Abbiamo preparato questo libretto per consentirti di apprezzare appieno le qualità di questa vettura.
Ti raccomandiamo di leggerlo in tutte le sue parti prima di accingersi per la prima volta alla guida.
In esso sono contenute informazioni, consigli e avvertenze importanti per l’uso della vettura ti aiuteranno a sfruttare a fondo le doti tec-
niche della tua Alfa Romeo.
Scoprirai caratteristiche ed accorgimenti particolari; troverai inoltre informazioni essenziali per la cura, la manutenzione, la sicurezza di
guida e di esercizio e per il mantenimento nel tempo della tua Alfa Romeo.
Ti raccomandiamo di leggere attentamente le avvertenze e le indicazioni precedute dai simboli:
per la sicurezza delle persone;
per l’integrità della vettura;
per la salvaguardia dell’ambiente.
Nel Libretto di Garanzia allegato troverai inoltre i Servizi che Alfa Romeo offre ai propri Clienti:
– il Certificato di Garanzia con i termini e le condizioni per il mantenimento della medesima
– la gamma dei servizi aggiuntivi riservati ai Clienti Alfa Romeo.
Siamo certi che con questi strumenti ti sarà facile entrare in sintonia ed apprezzare la tua nuova vettura e gli uomini Alfa Romeo che ti
assisteranno.
Buona lettura, dunque, e buon viaggio!
In questo Libretto di Uso e Manutenzione sono descritte tutte le versioni dell’Alfa Giulietta, pertanto occorre
considerare solo le informazioni relative all’allestimento, motorizzazione e versione da te acquistata.
I dati contenuti in questa pubblicazione sono forniti a titolo indicativo. Fiat Group Automobiles potrà
apportare in qualunque momento modifiche al modello descritto in questa pubblicazione per ragioni
di natura tecnica o commerciale. Per ulteriori informazioni rivolgiti ai Servizi Autorizzati Alfa Romeo.
Page 6 of 297

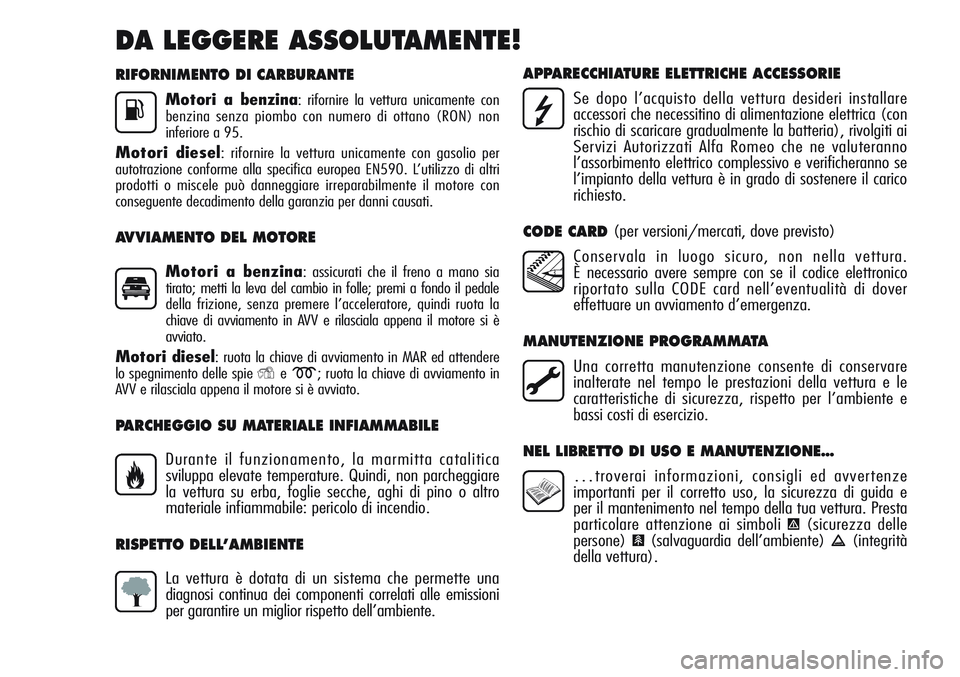

RIFORNIMENTO DI CARBURANTE
Motori a benzina: rifornire la vettura unicamente con
benzina senza piombo con numero di ottano (RON) non
inferiore a 95.
Motori diesel: rifornire la vettura unicamente con gasolio per
autotrazione conforme alla specifica europea EN590. L’utilizzo di altri
prodotti o miscele può danneggiare irreparabilmente il motore con
conseguente decadimento della garanzia per danni causati.
AVVIAMENTO DEL MOTORE
Motori a benzina: assicurati che il freno a mano sia
tirato; metti la leva del cambio in folle; premi a fondo il pedale
della frizione, senza premere l’acceleratore, quindi ruota la
chiave di avviamento in AVV e rilasciala appena il motore si è
avviato.
Motori diesel: ruota la chiave di avviamento in MAR ed attendere
lo spegnimento delle spie Yem; ruota la chiave di avviamento in
AVV e rilasciala appena il motore si è avviato.
PARCHEGGIO SU MATERIALE INFIAMMABILE
Durante il funzionamento, la marmitta catalitica
sviluppa elevate temperature. Quindi, non parcheggiare
la vettura su erba, foglie secche, aghi di pino o altro
materiale infiammabile: pericolo di incendio.
RISPETTO DELL’AMBIENTE
La vettura è dotata di un sistema che permette una
diagnosi continua dei componenti correlati alle emissioni
per garantire un miglior rispetto dell’ambiente.
APPARECCHIATURE ELETTRICHE ACCESSORIE
Se dopo l’acquisto della vettura desideri installare
accessori che necessitino di alimentazione elettrica (con
rischio di scaricare gradualmente la batteria), rivolgiti ai
Servizi Autorizzati Alfa Romeo che ne valuteranno
l’assorbimento elettrico complessivo e verificheranno se
l’impianto della vettura è in grado di sostenere il carico
richiesto.
CODE CARD(per versioni/mercati, dove previsto)
Conservala in luogo sicuro, non nella vettura.
È necessario avere sempre con se il codice elettronico
riportato sulla CODE card nell’eventualità di dover
effettuare un avviamento d’emergenza.
MANUTENZIONE PROGRAMMATA
Una corretta manutenzione consente di conservare
inalterate nel tempo le prestazioni della vettura e le
caratteristiche di sicurezza, rispetto per l’ambiente e
bassi costi di esercizio.
NEL LIBRETTO DI USO E MANUTENZIONE…
…troverai informazioni, consigli ed avvertenze
importanti per il corretto uso, la sicurezza di guida e
per il mantenimento nel tempo della tua vettura. Presta
particolare attenzione ai simboli
"(sicurezza delle
persone) #(salvaguardia dell’ambiente) â(integrità
della vettura).
DA LEGGERE ASSOLUTAMENTE!
K
Page 7 of 297
3
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

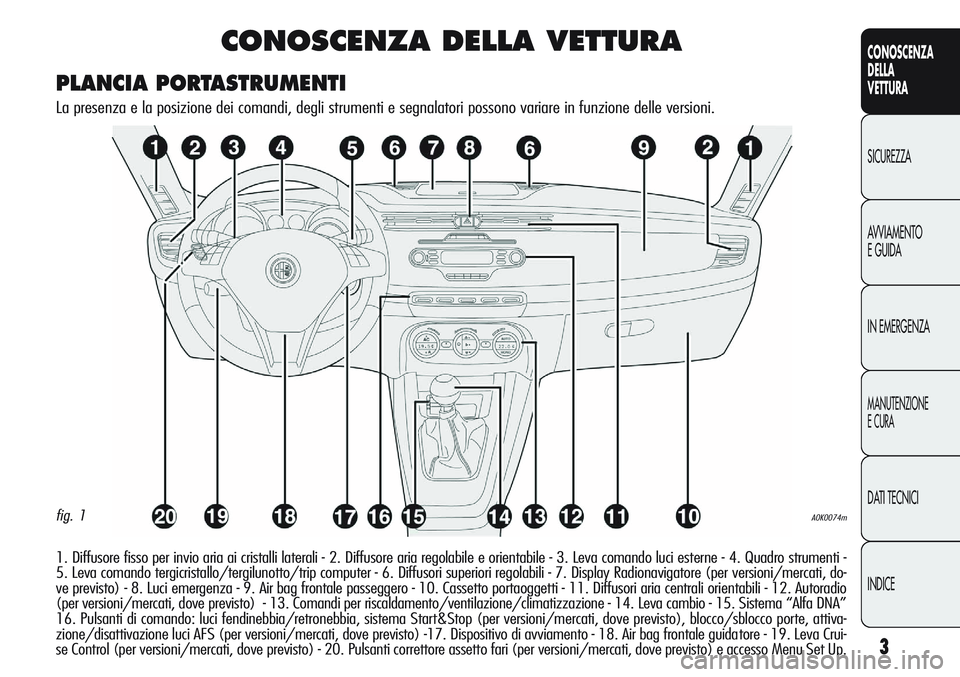

CONOSCENZA DELLA VETTURA
1. Diffusore fisso per invio aria ai cristalli laterali - 2. Diffusore aria regolabile e orientabile - 3. Leva comando luci esterne - 4. Quadro strumenti -
5. Leva comando tergicristallo/tergilunotto/trip computer - 6. Diffusori superiori regolabili - 7. Display Radionavigatore (per versioni/mercati, do-
ve previsto) - 8. Luci emergenza - 9. Air bag frontale passeggero - 10. Cassetto portaoggetti - 11. Diffusori aria centrali orientabili - 12. Autoradio
(per versioni/mercati, dove previsto) - 13. Comandi per riscaldamento/ventilazione/climatizzazione - 14. Leva cambio - 15. Sistema “Alfa DNA”
16. Pulsanti di comando: luci fendinebbia/retronebbia, sistema Start&Stop (per versioni/mercati, dove previsto), blocco/sblocco porte, attiva-
zione/disattivazione luci AFS (per versioni/mercati, dove previsto) -17. Dispositivo di avviamento - 18. Air bag frontale guidatore - 19. Leva Crui-
se Control (per versioni/mercati, dove previsto) - 20. Pulsanti correttore assetto fari (per versioni/mercati, dove previsto) e accesso Menu Set Up.
A0K0074mfig. 1
PLANCIA PORTASTRUMENTI
La presenza e la posizione dei comandi, degli strumenti e segnalatori possono variare in funzione delle versioni.
Page 8 of 297
4
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

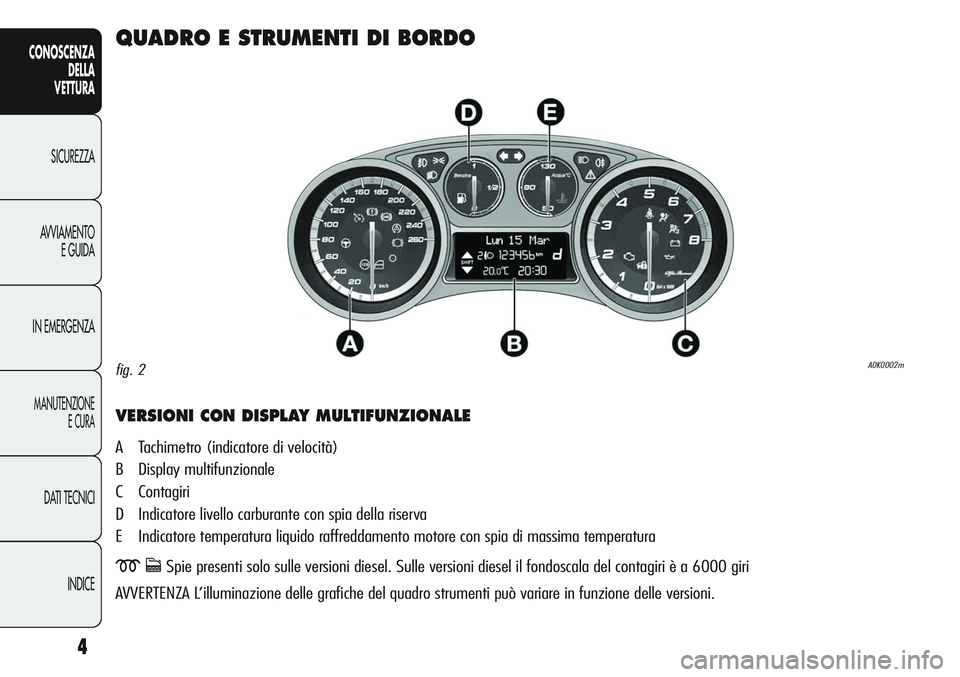

QUADRO E STRUMENTI DI BORDO
VERSIONI CON DISPLAY MULTIFUNZIONALE
A Tachimetro (indicatore di velocità)
B Display multifunzionale
C Contagiri
D Indicatore livello carburante con spia della riserva
E Indicatore temperatura liquido raffreddamento motore con spia di massima temperatura
mcSpie presenti solo sulle versioni diesel. Sulle versioni diesel il fondoscala del contagiri è a 6000 giri
AVVERTENZA L’illuminazione delle grafiche del quadro strumenti può variare in funzione delle versioni.
A0K0002mfig. 2
Page 9 of 297
5
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

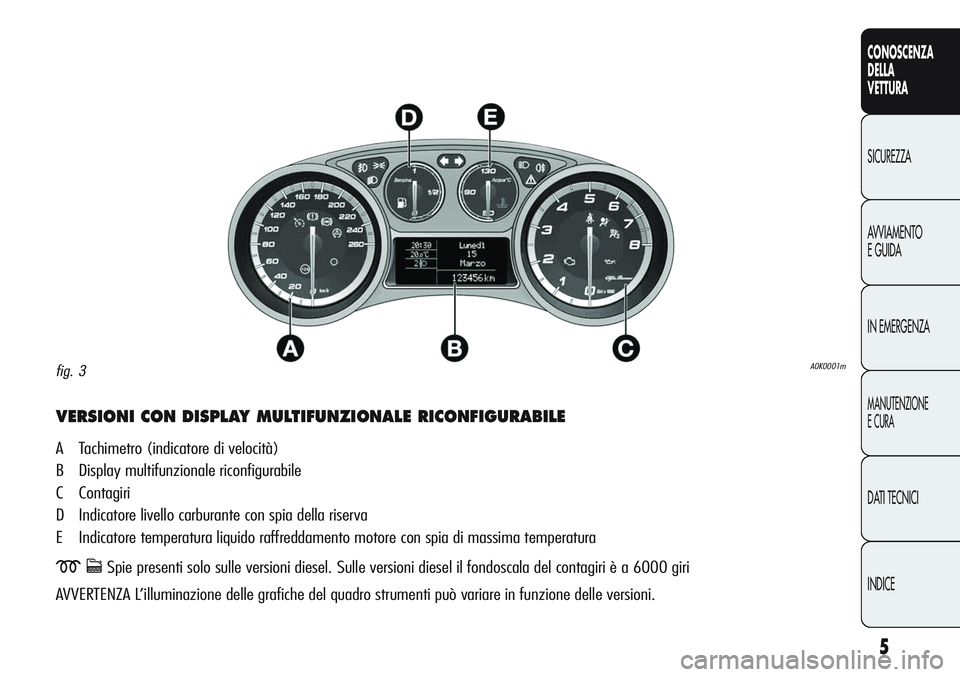

VERSIONI CON DISPLAY MULTIFUNZIONALE RICONFIGURABILE
A Tachimetro (indicatore di velocità)
B Display multifunzionale riconfigurabile
C Contagiri
D Indicatore livello carburante con spia della riserva
E Indicatore temperatura liquido raffreddamento motore con spia di massima temperatura
mcSpie presenti solo sulle versioni diesel. Sulle versioni diesel il fondoscala del contagiri è a 6000 giri
AVVERTENZA L’illuminazione delle grafiche del quadro strumenti può variare in funzione delle versioni.
A0K0001mfig. 3
Page 10 of 297
6
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

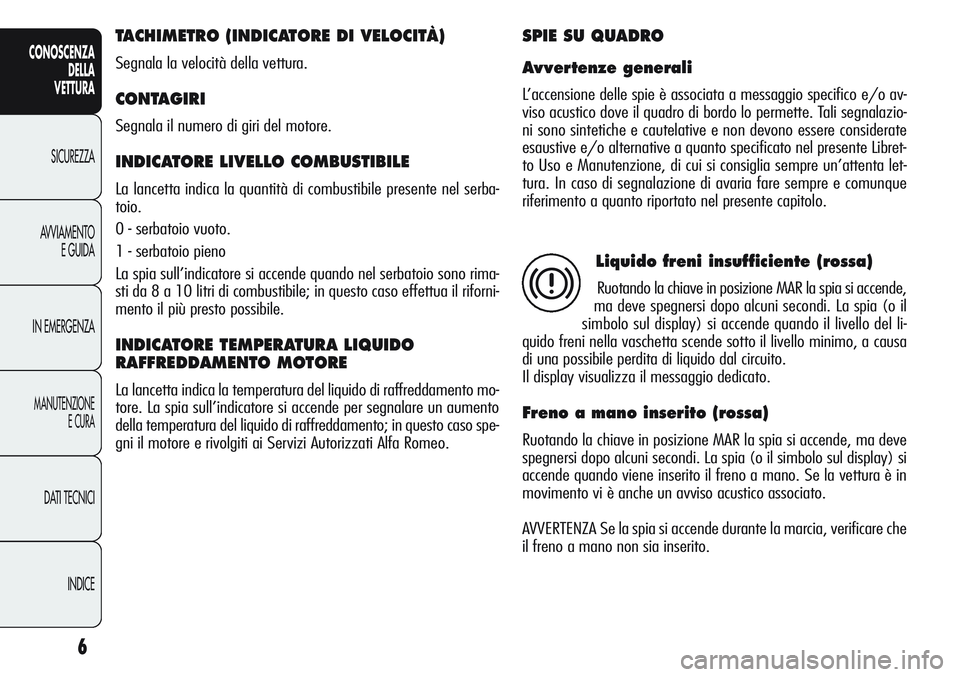

TACHIMETRO (INDICATORE DI VELOCITÀ)
Segnala la velocità della vettura.
CONTAGIRI
Segnala il numero di giri del motore.
INDICATORE LIVELLO COMBUSTIBILE
La lancetta indica la quantità di combustibile presente nel serba-
toio.
0 - serbatoio vuoto.
1 - serbatoio pieno
La spia sull’indicatore si accende quando nel serbatoio sono rima-
sti da 8 a 10 litri di combustibile; in questo caso effettua il riforni-
mento il più presto possibile.
INDICATORE TEMPERATURA LIQUIDO
RAFFREDDAMENTO MOTORE
La lancetta indica la temperatura del liquido di raffreddamento mo-
tore. La spia sull’indicatore si accende per segnalare un aumento
della temperatura del liquido di raffreddamento; in questo caso spe-
gni il motore e rivolgiti ai Servizi Autorizzati Alfa Romeo.
SPIE SU QUADRO
Avvertenze generali
L’accensione delle spie è associata a messaggio specifico e/o av-
viso acustico dove il quadro di bordo lo permette. Tali segnalazio-
ni sono sintetiche e cautelative e non devono essere considerate
esaustive e/o alternative a quanto specificato nel presente Libret-
to Uso e Manutenzione, di cui si consiglia sempre un’attenta let-
tura. In caso di segnalazione di avaria fare sempre e comunque
riferimento a quanto riportato nel presente capitolo.
Liquido freni insufficiente (rossa)
Ruotando la chiave in posizione MAR la spia si accende,
ma deve spegnersi dopo alcuni secondi. La spia (o il
simbolo sul display) si accende quando il livello del li-
quido freni nella vaschetta scende sotto il livello minimo, a causa
di una possibile perdita di liquido dal circuito.
Il display visualizza il messaggio dedicato.
Freno a mano inserito (rossa)
Ruotando la chiave in posizione MAR la spia si accende, ma deve
spegnersi dopo alcuni secondi. La spia (o il simbolo sul display) si
accende quando viene inserito il freno a mano. Se la vettura è in
movimento vi è anche un avviso acustico associato.
AVVERTENZA Se la spia si accende durante la marcia, verificare che
il freno a mano non sia inserito.
