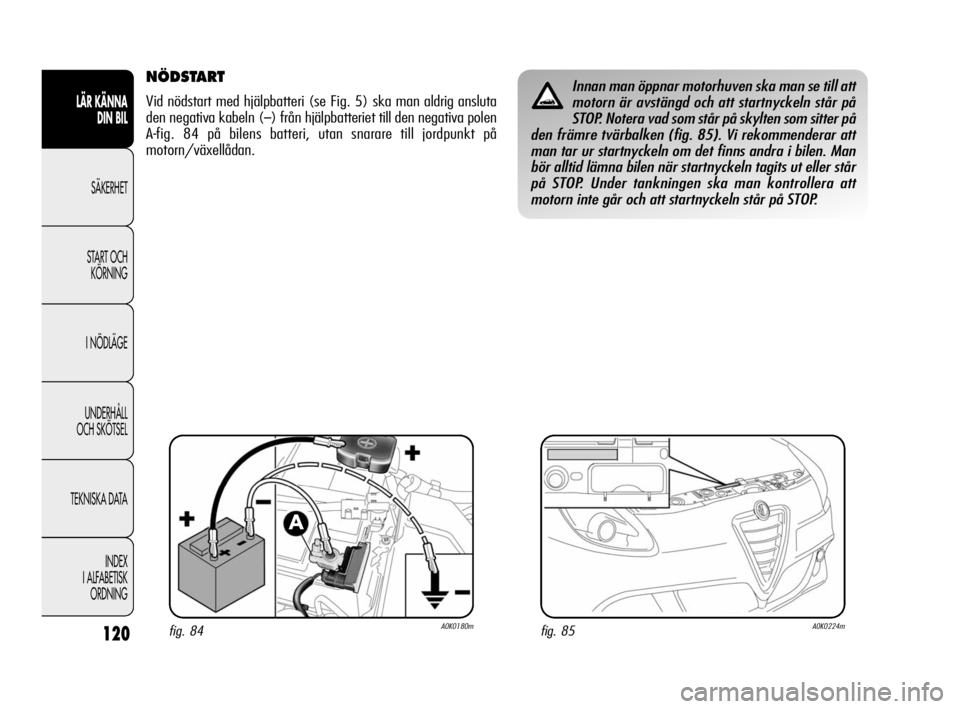

NÖDSTART
Vid nödstart med hjälpbatteri (se Fig. 5) ska man aldrig ansluta
den negativa kabeln (
–) från hjälpbatteriet till den negativa polen
A-fig. 84 på bilens batteri, utan snarare till jordpunkt på
motorn/växellådan.
Innan man öppnar motorhuven ska man se till att
motorn är avstängd och att startnyckeln står på
STOP. Notera vad som står på skylten som sitter på
den främre tvärbalken (fig. 85). Vi rekommenderar att
man tar ur startnyckeln om det finns andra i bilen. Man
bör alltid lämna bilen när startnyckeln tagits ut eller står
på STOP. Under tankningen ska man kontrollera att
motorn inte går och att startnyckeln står på STOP.
fig. 84A0K0180mfig. 85A0K0224m
001-130 Alfa Giulietta SVE 2ed.qxd 13-05-10 15:17 Strona 120

121
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INDEX
I ALFABETISK
ORDNING
EOBD (European On Board Diagosis)
(på version/marknad där detta finns)
Syftet med EOBD (European On Board Diagnosis) är att:
❍styra systemets effektivitet
❍indikera eventuellt ökande utsläpp
❍indikera behovet att byta vissa skadade komponenter.
Till EOBD hör även av ett uttag till vilket man ansluter lämpliga
instrument för avläsning av felkoderna som sparats i styrenheten,
liksom specifika parametrar för felsökning och motorns funktion.
Denna kontroll är även möjlig för trafikpoliser.
VARNING Efter att problemet åtgärdats måste auktoriserad verk-
stad för Alfa Romeo utföra för en komplett kontroll av anläggningen
med test på provbänk och eventuellt även körtester vilka kan kräva
en lång körsträcka.
SERVOSTYRNING MED DUAL PINION
Servostyrningen fungerar enbart med startnyckeln på MAR och
startad motor. Servostyrningen medger att man anpassar kraften
som utövas på ratten i förhållande till körvillkoren. De olika inställ-
ningarna görs med Alfa DNA och spaken med positionerna d,n,a (se
avsnittet ”Alfa DNA”).
VARNING Efter att batteriet varit bortkopplat behöver servostyr-
ningen återinitialiseras, vilket varningslampan anger. För att göra
detta vrider man ratten ett helt varv eller fortsätter körningen rakt
fram ett hundratal meter.
Alla slags åtgärder inom eftermarknad som
påverkar styrning eller styrkolonnen (t ex monte-
ring av stöldskydd) är absolut förbjudna.Utöver en
försämring av systemets prestanda och garantin, kan detta
orsaka allvarliga säkerhetsproblem och bristande över-
ensstämmelse med bilens typgodkännande.
001-130 Alfa Giulietta SVE 2ed.qxd 13-05-10 15:17 Strona 121

122
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INDEX
I ALFABETISK
ORDNING
FÖRBEREDD BILRADIO
(på version/marknad där detta finns)
Om du inte har beställt bilen med en bilradio, har bilen ett extra
förvaringsutrymme i instrumentbrädan fig. 86.
Förberedd anläggning för bilradio består av:
❍kablar för strömförsörjning till bilradion, främre och bakre högta-
lare samt antenn
❍bilradions hållare
❍antenn på biltaket.
fig. 86A0K0134m
Bilradion ska monteras i det speciella förvaringsutrymmet A-fig. 86
som man tar fram genom att trycka på de två flikarna B: här finns
strömkablarna.
För montering och anslutning ska man kontakta
auktoriserad verkstad för Alfa Romeo för att före-
bygga varje fel som kan inverka på säkerheten.
001-130 Alfa Giulietta SVE 2ed.qxd 13-05-10 15:17 Strona 122

123
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INDEX
I ALFABETISK
ORDNING
INSTALLATION AV ELEKTRISKA/
ELEKTRONISKA ANORDNINGAR
De elektriska/elektroniska anordningarna som installerats efter att
bilen köpts och inom eftermarknaden skall bära markeringen:
eCE.
Fiat Group Automobiles S.p.A. medger montering av sändar- och
mottagarapparater på villkor att installationen utförs enligt konstens
alla regler på specialiserad verkstad och enligt tillverkarens anvis-
ningar.
VARNING Monteringen av anordningarna som medför ändringar av
bilens egenskaper, kan göra att registreringsbeviset kan dras in
av myndighet och att den eventuella garantin upphör att gälla för
skadorna som orsakats av denna ändring eller som direkt eller indi-
rekt beror på denna.
Fiat Group Automobiles S.p.A. avsäger sig allt ansvar för skador
som uppstår vid installation av tillbehör som inte levererats eller
rekommenderats av Fiat Group Automobiles S.p.A och som instal-
lerats utan att man följt relevanta anvisningar.
FÖRBEREDD INSTALLATION AV
BÄRBART NAVIGATIONSSYSTEM
(på version/marknad där detta finns)
Om bilen är försedd med Blue&Me™-systemet kan man på
begäran förbereda installation av det bärbara navigeringssystemet
Blue&Me
™TomTom®. Systemet ingår i Alfa Romeos tillbehörs-
sortiment.
Installera det bärbara navigeringssystemet genom att föra in den
speciella hållaren i uttaget som visas på Fig. 87.
fig. 87A0K0143m
001-130 Alfa Giulietta SVE 2ed.qxd 13-05-10 15:17 Strona 123

124
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INDEX
I ALFABETISK
ORDNING
RADIOSÄNDARE OCH MOBILTELEFONER
Radiosändarna (biltelefoner, CB och liknande) kan inte användas
inuti bilen såvida man inte monterat en separat antenn utanpå
själva bilen.
VARNING Användningen av dessa anordningar inuti kupén utan
extern antenn kan orsaka funktionsfel på installerade elektroniska
system, skada passagerarnas hälsa och riskera bilens säkerhet
Karossen avskärmar även dessa apparaters sändnings- och mottag-
ningskapacitet. För användning av CE-godkända mobiltelefoner
(GSM, GPRS, UMTS) rekommenderar vi att man noga följer instruk-
tionerna från mobiltelefonens tillverkare.
PARKERINGSSENSORER
(på version/marknad där detta finns)
De sitter i de bakre stötfångarna fig. 88 och har som funktion att
känna av och underrätta föraren med en intermittent ljudsignal,
om det finns hinder bakom bilen.
AKTIVERING
Sensorernas aktiveras när man lägger i backväxeln. Vid minskande
avstånd till hindret bakom bilen ökas ljudsignalens frekvens.
fig. 88A0K0060m
001-130 Alfa Giulietta SVE 2ed.qxd 13-05-10 15:17 Strona 124

125
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INDEX
I ALFABETISK
ORDNING
fig. 88aA0K0059m
DISPLAYINDIKATIONER
(på version/marknad där detta finns)
När sensorerna aktiveras kommer en skärmbild som i fig. 88a upp
på Inställningsbar multidisplay (på version/marknad där detta
finns); den anger närvaro av eventuella hinder och avståndet till
hindret.
Om det finns fler än ett hinder markeras det som är närmast i bilens
rörelseriktning.
LJUDSIGNAL
När man lägger i backväxeln aktiveras automatiskt en ljussignal
om det finns hinder i bilens rörelseriktning.
Ljudsignalen:
❍ökar i volym ju närmare bilen kommer hindret
❍blir kontinuerlig när avståndet mellan bilen och hindret är under
ungefär 30 cm och upphör omedelbart om avståndet till
hindret ökar
❍förblir konstant när avståndet mellan bil och hinder inte ändras,
samtidigt verifieras eventuella andra hinder av de sidoriktade
sensorerna; singalen avbryts efter cirka 3 minuter för att undvika
signalering under manövrar längs vägg.
VARNING Volymen till ljudsignalen kan ställas in under alterna-
tivet ”Signalvolym” på Inställningsmenyn.
FUNKTION MED SLÄP
Sensorernas funktion deaktiveras automatiskt när släpets elkabel
kopplas i dragkrokens uttag. Sensorerna aktiveras automatiskt om
när släpets kabel dras ur.
För att de ska fungera rätt är det absolut nödvän-
digt att sensorerna alltid hålls rena från lera,
smuts, snö eller is. Under rengöringen av senso-
rerna ska man vara noga med att inte repa eller skada
dem. Undvik en användning av torra, sträva eller hårda
trasor. Sensorerna skall göras rena med rent vatten, even-
tuellt med bilschampo. På biltvätt med ångtvätt eller
högtrycksvatten ska man snabbt tvätta av sensorerna
medan man håller munstyckena på 10 cm avstånd.
001-130 Alfa Giulietta SVE 2ed.qxd 13-05-10 15:17 Strona 125

126
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INDEX
I ALFABETISK
ORDNING
I sista hand är det alltid föraren som har ansvaret
för parkering och andra farliga manövrar. Vid
dessa ska man alltid se till att det inte finns
personer (speciellt barn) eller djur inom manöverområdet.
Parkeringssensorn är en hjälp för föraren, som alltid
måste vara uppmärksam under farliga manövrar även
om de utförs i låg hastighet.
ALLMÄNNA INSTRUKTIONER
Under parkeringen var alltid uppmärksam för hinder som kan
befinna sig ovanför eller under sensorerna.
Föremålen som sitter på nära avstånd bakom bilen, kan under vissa
omständigheter ibland inte kännas av av systemet och kan därför
skada bilen eller skadas.
Dessutom finns det vissa omständigheter om kan påverka parke-
ringssystemets prestanda:
❍sensorernas funktion försämras om de täcks av is, snö, svamp
eller flera lager lack
❍sensorernas kan indikera icke existerande hinder genom en
ekoeffekt som orsakats av mekanisk påverkan tex från biltvätt,
fallande regn (extrem vind), hagel
❍Signalerna från sensorerna kan även påverkas av andra ultra-
ljud i närheten, t.ex hydraulbromsar till lastbilar och tryck-
luftshammare)
❍sensorernas verkan kan också påverkas av hur de är placerade
T.ex påverkas deras relativa placering av förslitna drivmotorer
och upphängning, av nya däck, av överlastning av bilen. Allt
detta fordrar fininställning för att anpassa sensorerna till sin nya
placering
❍upptäckt av hinder på högre nivå för bilen kan inte garanteras
eftersom systemet är konstruerat för att upptäcka låga hinder.
För omlackering av stötfångarna och eventuell av
bättring av lacken i närheten av sensorerna ska
man vända sig till auktoriserad verkstad för Alfa
Romeo. Felaktig applicering av lack kan inverka menligt
på parkeringssensorernas funktion.
001-130 Alfa Giulietta SVE 2ed.qxd 13-05-10 15:17 Strona 126

127
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INDEX
I ALFABETISK
ORDNING
TANKA BILEN
Stäng alltid av motorn innan bilen tankas med bränsle.
BIL MED BENSINMOTORER
Tanka endast med blyfri bensin. Bensinen får inte ha ett lägre
oktantal (R.O.N.) än 95.
För att inte skada ljuddämparen med katalysator ska man aldrig
tanka bilen med blyad bensin, inte ens i nödlägen.
BIL MED DIESELMOTOR
Dieselmotorer: tanka bara bilen med diesel för bilar enligt den euro-
peiska standarden EN590. Användning av andra produkter eller
blandningar kan oavhjälpligt skada motorn och tillverkarens garanti
upphör att gälla för sådana skador.
Funktion på låga temperaturer
På låga temperaturer kan dieselns flöde bli otillräckligt på grund av
att det bildas parafin vilket orsakar ett funktionsfel på bränslets
matningssystem.
För att undvika funktionsproblem kan man använda säsongsan-
passad diesel, för sommar, vinter och för arktiska förhållanden (för
berg/kalla områden). Vid en tankning av diesel som inte passar
för driftstemperaturen rekommenderar vi att man blanda diesel
med tillsatsen TUTELA DIESEL ART i proportioner som anges på
förpackningen och häller i det i tanken innan frostskyddsmedlet
och efter dieseln.
Vid en längre användning/parkering av bilen i bergsområden/kalla
områden, rekommenderar vi att man fyller på med diesel som finns
lokalt. I denna situation rekommenderar vi även att man ser till att
alltid ha över hälften av tanken fylld.
001-130 Alfa Giulietta SVE 2ed.qxd 13-05-10 15:17 Strona 127

128
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INDEX
I ALFABETISK
ORDNING
fig. 89A0K0115mfig. 90A0K0222m
PÅFYLLNINGSSLOCK TILL BRÄNSLETANK
Luckan till bränsletanken är olåst när centrallåset inte är på och
låses automatiskt så snart man sätter på centrallåset.
Öppna lucka och lock
Tryck på luckan A-fig. 89 för att öppna det och komma åt påfyll-
ningslocket till tanken B. Tryck sedan på locket B och vrid det
motsols.
Det finns en anordning för att fästa tanklocket C för att man inte
ska tappa bort det. Angör locket till anordningen D under tank-
ningen.
Öppna luckan i lödläge
I nödlägen kan man öppna luckan till tanken genom att dra i tråden
A-fig. 90 som sitter till vänster i bagageutrymmet.
Stänga tanklocket
Lossa locket B från anordningen D sätt tillbaka locket på sin plats.
Vrid på locket medsols till ett eller flera ljud hörs från spärren. Stäng
till sist igen luckan A och se till att den stänger till ordentligt.
Den täta tillstängningen kan medföra en lätt ökning av trycket
i tanken. Det kan därför höras ett blåsljus när locket skruvas av
vilket är normalt.
Gå inte nära tankens påfyllningsöppning med bara
lågor eller tända cigaretter: brandrisk. Undvik
även att gå för nära påfyllningsöppningen med
ansiktet för att inte andas in skadliga ångor.
001-130 Alfa Giulietta SVE 2ed.qxd 13-05-10 15:17 Strona 128

129
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INDEX
I ALFABETISK
ORDNING
Såväl ljuddämparen med katalysator och parti-
kelfiltret blir mycket varma under drift. Parkera
därför inte bilen på gräs, torra löv, granbarr eller
annat brandfarligt material: fara för brand.
MILJÖSKYDD
Anordningarna för att minska utsläppen från bensinmotorer är tre:
katalysator (inbyggd i ljuddämparen), lambda-sond och enhet för
antiavdunstning.
Anordningarna för att minska utsläppen från dieselmotorer är tre:
oxiderande katalysator, system för återmatning av avgaser (EGR)
och partikelfilter (DPF).
PARTIKELFILTER DPF (Diesel Particulate Filter)
(på version/marknad där detta finns)
Detta är ett mekaniskt filter som sitter i avgassystemet och har till
syfte att nästan helt och hållet eliminera utsläppen av kolpartiklar.
001-130 Alfa Giulietta SVE 2ed.qxd 13-05-10 15:17 Strona 129
