Ad operazione conclusa:
❍riposiziona correttamente il Subwoofer (vedi le indicazioni pre-
senti sull’etichetta adesiva applicata sopra il Subwoofer stes-
so), in modo che la scritta “BOSE” sia posizionata nel senso
corretto di lettura;
❍riposiziona correttamente il cavo del Subwoofer in modo da
evitare di pizzicarlo. Successivamente aggancia la molletta
B-fig. 120 e avvita il dispositivo di bloccaggio A. Riposiziona
infine correttamente lo spessore fig. 119 del vano di carico
ed abbassa il tappeto di rivestimento del bagagliaio.
fig. 120A0K0236mfig. 119aA0K0228m

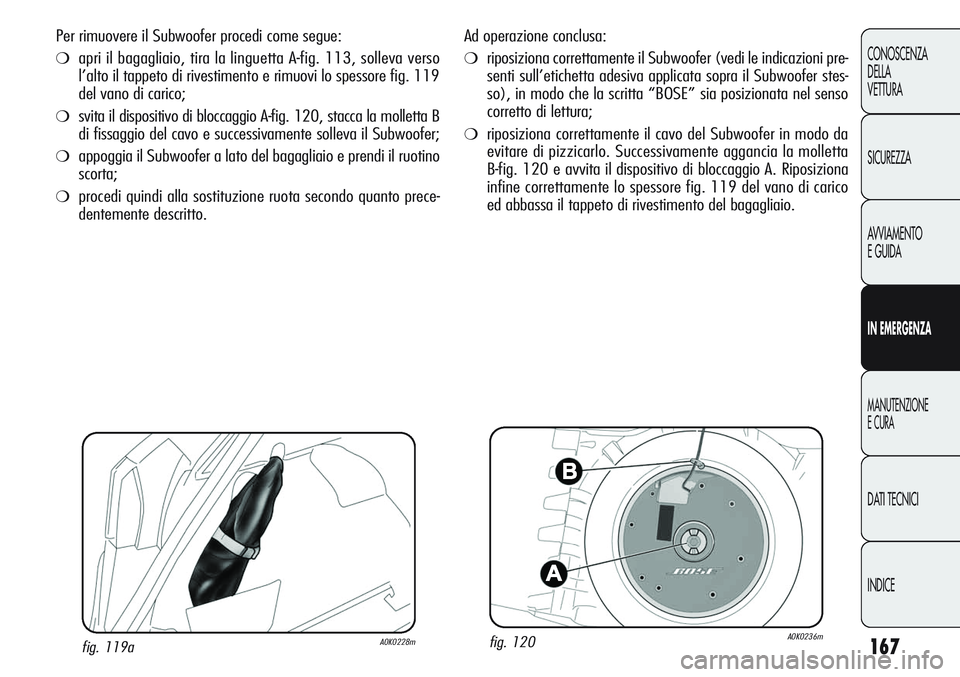

Per rimuovere il Subwoofer procedi come segue:
❍apri il bagagliaio, tira la linguetta A-fig. 113, solleva verso
l’alto il tappeto di rivestimento e rimuovi lo spessore fig. 119
del vano di carico;
❍svita il dispositivo di bloccaggio A-fig. 120, stacca la molletta B
di fissaggio del cavo e successivamente solleva il Subwoofer;
❍appoggia il Subwoofer a lato del bagagliaio e prendi il ruotino
scorta;
❍procedi quindi alla sostituzione ruota secondo quanto prece-
dentemente descritto.

168
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
RIMONTAGGIO RUOTA
Seguendo la procedura precedentemente descritta, solleva la vet-
tura e smonta il ruotino di scorta.
Procedi come segue:
❍assicurati che la ruota di uso normale sia, sulle superfici di
contatto con il mozzo, pulita e priva di impurità che potrebbe-
ro, successivamente, causare l’allentamento dei bulloni di fis-
saggio;
❍per versioni con cerchi in acciaio: fissa la coppa ruota sul cer-
chio;
❍monta la coppa ruota, facendo coincidere il foro con la mez-
zaluna con il bullone già imboccato quindi inserisci gli altri 4
bulloni;
❍mediante la chiave A-fig. 115 avvita i bulloni di fissaggio;
❍abbassa la vettura ed estrai il cric;
❍mediante la chiave A-fig. 115 avvita a fondo i bulloni, seguendo
l’ordine numerico illustrato in fig. 118.
Ad operazione conclusa:
❍sistema il ruotino di scorta nell’apposito vano del bagagliaio;
❍inserisci il cric e gli altri attrezzi nel proprio contenitore;
❍sistema il contenitore, completo di attrezzi, sul ruotino;
❍riposiziona correttamente il tappeto di rivestimento del baga-
gliaio.

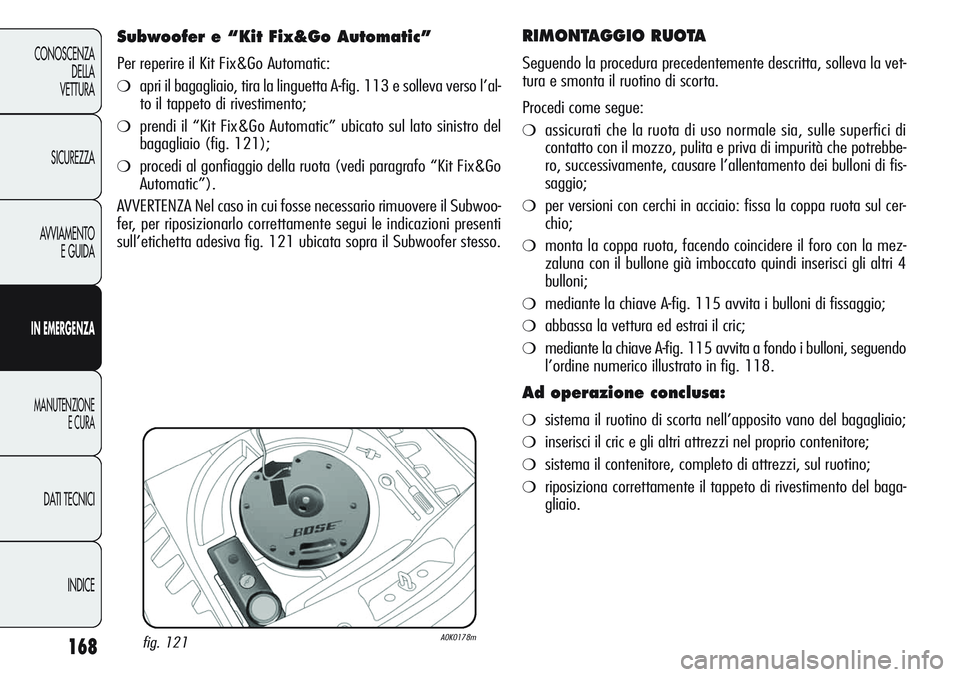

Subwoofer e “Kit Fix&Go Automatic”
Per reperire il Kit Fix&Go Automatic:
❍apri il bagagliaio, tira la linguetta A-fig. 113 e solleva verso l’al-
to il tappeto di rivestimento;
❍prendi il “Kit Fix&Go Automatic” ubicato sul lato sinistro del
bagagliaio (fig. 121);
❍procedi al gonfiaggio della ruota (vedi paragrafo “Kit Fix&Go
Automatic”).
AVVERTENZA Nel caso in cui fosse necessario rimuovere il Subwoo-
fer, per riposizionarlo correttamente segui le indicazioni presenti
sull’etichetta adesiva fig. 121 ubicata sopra il Subwoofer stesso.
fig. 121A0K0178m

169
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

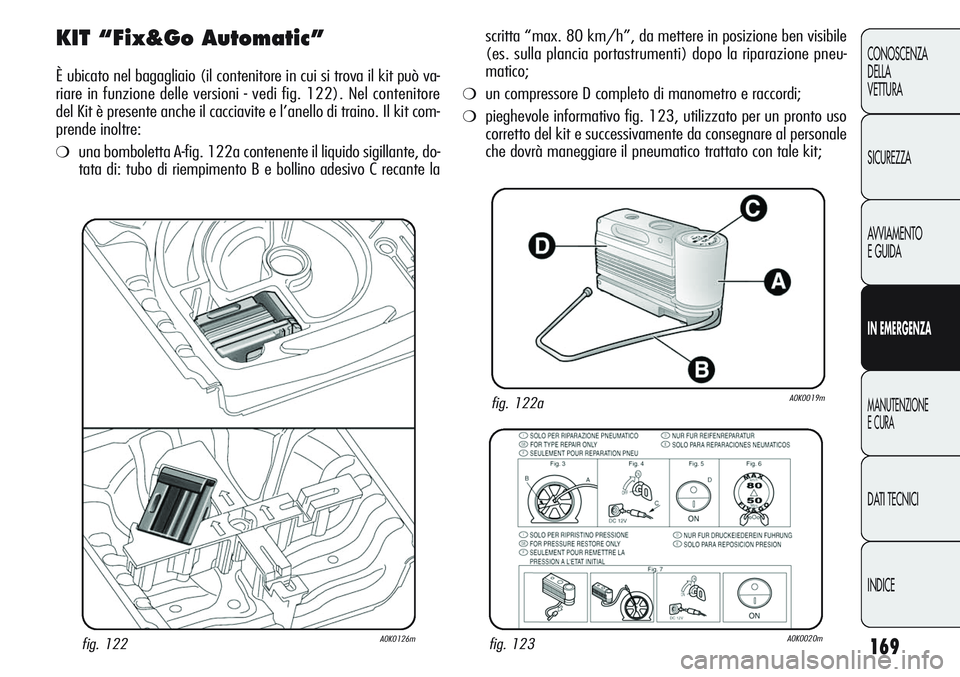

KIT “Fix&Go Automatic”
È ubicato nel bagagliaio (il contenitore in cui si trova il kit può va-
riare in funzione delle versioni - vedi fig. 122). Nel contenitore
del Kit è presente anche il cacciavite e l’anello di traino. Il kit com-
prende inoltre:
❍una bomboletta A-fig. 122a contenente il liquido sigillante, do-
tata di: tubo di riempimento B e bollino adesivo C recante la
fig. 122aA0K0019m
fig. 122A0K0126mfig. 123A0K0020m
scritta “max. 80 km/h”, da mettere in posizione ben visibile
(es. sulla plancia portastrumenti) dopo la riparazione pneu-
matico;
❍un compressore D completo di manometro e raccordi;
❍pieghevole informativo fig. 123, utilizzato per un pronto uso
corretto del kit e successivamente da consegnare al personale
che dovrà maneggiare il pneumatico trattato con tale kit;

170
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
Non è possibile riparare lesioni sui fianchi del pneu-
matico. Non utilizzare il kit se il pneumatico risul-
ta danneggiato a seguito della marcia con ruota
sgonfia.
In caso di danni al cerchio ruota (deformazione del
canale tale da provocare perdita d’aria) non è pos-
sibile la riparazione. Evita di togliere corpi estra-
nei (viti o chiodi) penetrati nel pneumatico.
Non azionare il compressore per un tempo supe-
riore a 20 minuti consecutivi. Pericolo di surriscal-
damento. Il kit non è idoneo per una riparazione
definitiva, pertanto i pneumatici riparati devono essere
utilizzati solo temporaneamente.
Non disperdere la bomboletta ed il liquido sigillan-
te nell’ambiente. Smaltire conformemente a quan-
to previsto dalle normative nazionali e locali.
La bomboletta contiene glicole etilenico e lattice:
può provocare una reazione allergica. Nocivo per
ingestione. Irritante per gli occhi. Può provocare
una sensibilizzazione per inalazione e contatto. Evita il
contatto con gli occhi, con la pelle e con gli indumenti.
In caso di contatto sciacqua subito abbondantemente con
acqua. In caso di ingestione non provocare il vomito, sciac-
qua la bocca e bevi molta acqua, consulta subito un me-
dico. Tieni fuori dalla portata dei bambini. Il prodotto non
deve essere utilizzato da soggetti asmatici. Non inalarne
i vapori durante le operazioni di inserimento e aspira-
zione. Se si manifestano reazioni allergiche consulta su-
bito un medico. Conserva la bomboletta nell’apposito va-
no, lontano da fonti di calore. Il liquido sigillante è sog-
getto a scadenza. Sostituisci la bomboletta contenente il
liquido sigillante scaduto.
❍un paio di guanti reperibili nel vano laterale del compressore
stesso;
❍adattatori per il gonfiaggio di elementi diversi.
AVVERTENZA Il liquido sigillante è efficace per temperature ester-
ne comprese tra –20°C e +50°C. Il liquido sigillante è inoltre sog-
getto a scadenza.
Consegna il pieghevole al personale che dovrà ma-
neggiare il pneumatico trattato con il Kit “Fix&Go
Automatic”.
In caso di foratura, provocata da corpi estranei, è
possibile riparare pneumatici che abbiano subito
lesioni fino ad un diametro massimo pari a 4 mm
sul battistrada e sulla spalla del pneumatico.

171
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

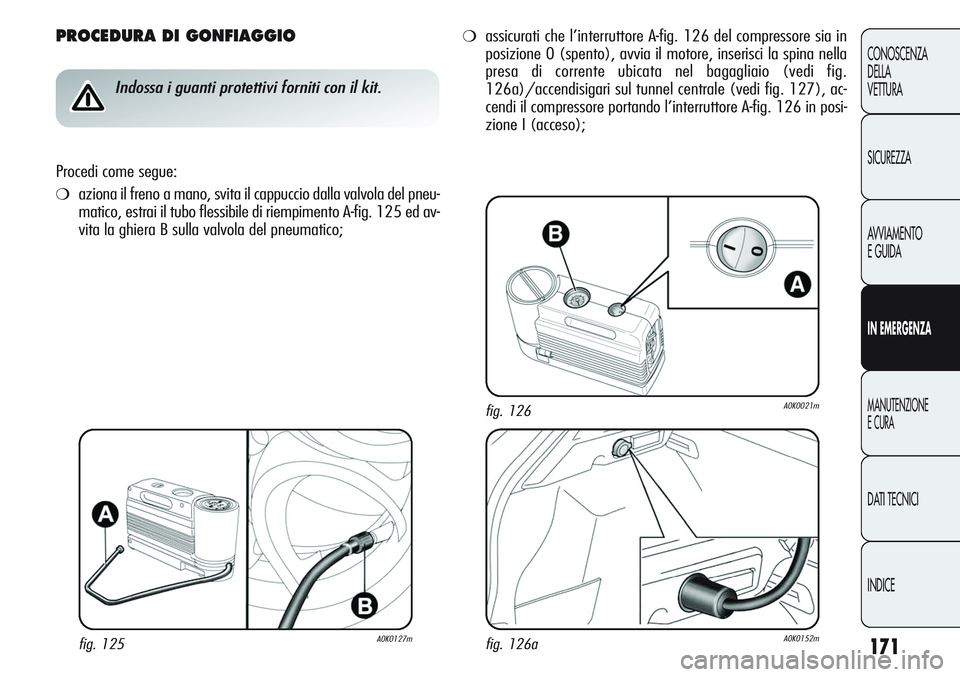

PROCEDURA DI GONFIAGGIO
Indossa i guanti protettivi forniti con il kit.
Procedi come segue:
❍aziona il freno a mano, svita il cappuccio dalla valvola del pneu-
matico, estrai il tubo flessibile di riempimento A-fig. 125 ed av-
vita la ghiera B sulla valvola del pneumatico;
❍assicurati che l’interruttore A-fig. 126 del compressore sia in
posizione 0 (spento), avvia il motore, inserisci la spina nella
presa di corrente ubicata nel bagagliaio (vedi fig.
126a)/accendisigari sul tunnel centrale (vedi fig. 127), ac-
cendi il compressore portando l’interruttore A-fig. 126 in posi-
zione I (acceso);
fig. 125A0K0127mfig. 126aA0K0152m
fig. 126A0K0021m

172
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
❍gonfia il pneumatico alla pressione indicata nel paragrafo “Ruo-
te” nel capitolo “Dati tecnici”. Per ottenere una lettura più pre-
cisa verifica il valore della pressione sul manometro B-fig. 126
con compressore spento;
❍se entro 5 minuti non si raggiunge la pressione di almeno 1,8
bar, scollega il compressore dalla valvola e dalla presa di cor-
rente, quindi sposta la vettura in avanti di circa 10 metri, per
distribuire il liquido sigillante all’interno del pneumatico e ripeti
l’operazione di gonfiaggio;
❍se anche in questo caso, entro 5 minuti dall’accensione del
compressore, non si raggiunge la pressione di almeno 1,8 bar,
non riprendere la marcia, ma rivolgiti ai Servizi Autorizzati
Alfa Romeo;
❍dopo aver guidato per circa 10 minuti fermati e ricontrolla la
pressione del pneumatico: ricordati di tirare il freno a mano;
Applica il bollino adesivo in posizione ben visibile
dal conducente, per segnalare che il pneumatico
è stato trattato con il kit di riparazione rapida. Gui-
da con prudenza soprattutto in curva. Non superare gli
80 km/h. Non accelerare e frenare in modo brusco.
❍se invece viene rilevata una pressione di almeno 1,8 bar, ri-
pristina la corretta pressione (con motore acceso e freno a ma-
no tirato) riprendi la marcia e dirigiti, guidando con molta pru-
denza, ai Servizi Autorizzati Alfa Romeo.
Se la pressione è scesa al di sotto di 1,8 bar, non
proseguire la marcia: il kit di riparazione rapida
Fix&Go Automatic non può garantire la dovuta te-
nuta, perché il pneumatico è troppo danneggiato.
Rivolgiti ai Servizi Autorizzati Alfa Romeo.
Occorre assolutamente comunicare che il pneu-
matico è stato riparato con il kit di riparazione ra-
pida. Consegna il pieghevole al personale che do-
vrà maneggiare il pneumatico trattato con il kit di ripa-
razione pneumatici.

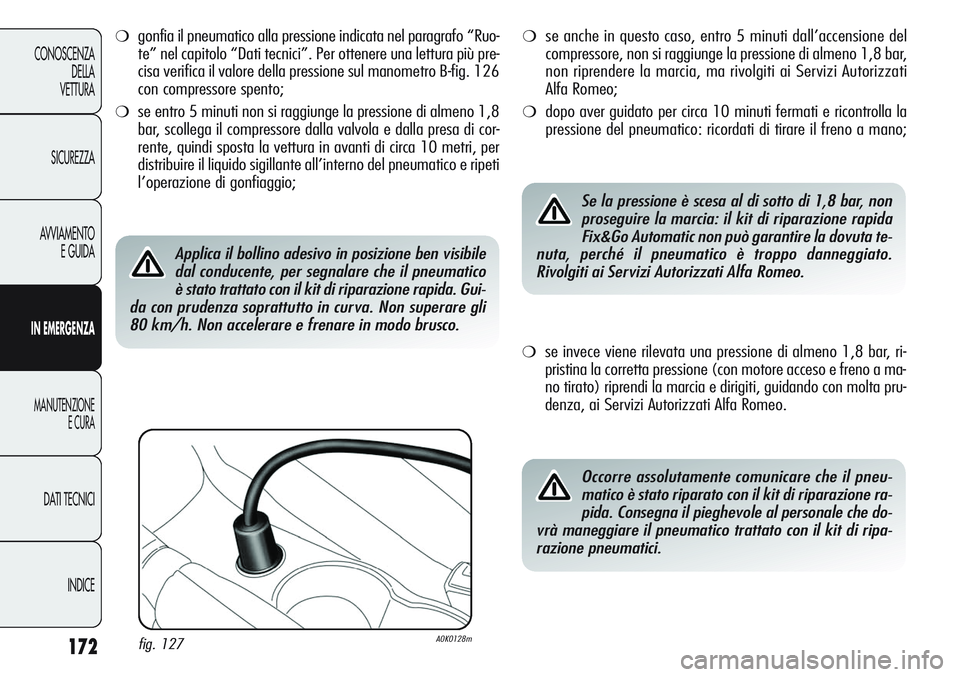

fig. 127A0K0128m

173
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
fig. 128A0K0086m
A

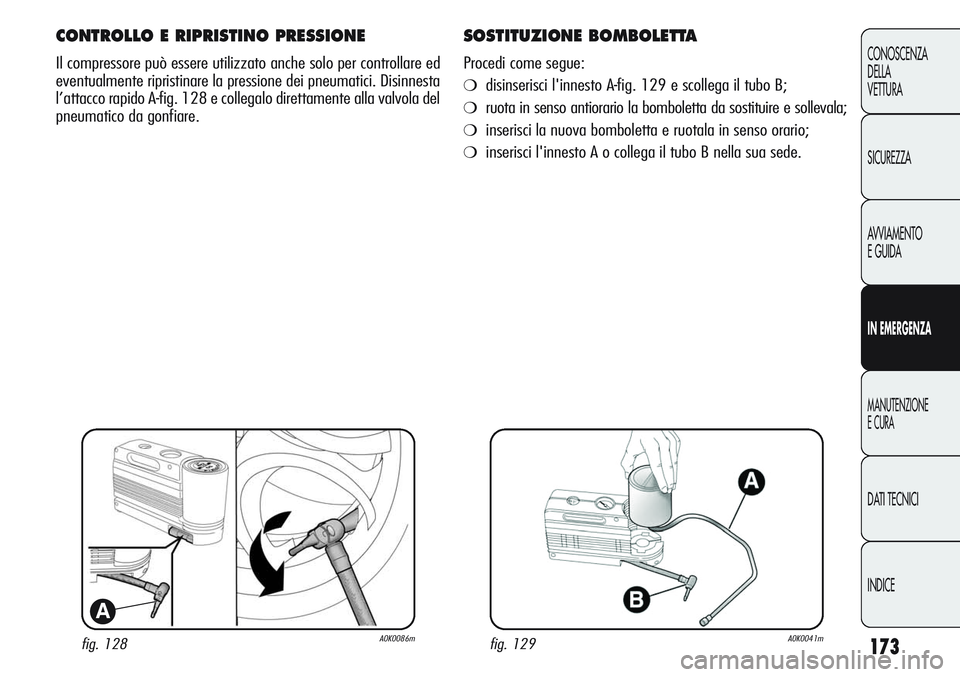

CONTROLLO E RIPRISTINO PRESSIONE
Il compressore può essere utilizzato anche solo per controllare ed
eventualmente ripristinare la pressione dei pneumatici. Disinnesta
l’attacco rapido A-fig. 128 e collegalo direttamente alla valvola del
pneumatico da gonfiare.
SOSTITUZIONE BOMBOLETTA
Procedi come segue:
❍disinserisci l'innesto A-fig. 129 e scollega il tubo B;
❍ruota in senso antiorario la bomboletta da sostituire e sollevala;
❍inserisci la nuova bomboletta e ruotala in senso orario;
❍inserisci l'innesto A o collega il tubo B nella sua sede.
fig. 129A0K0041m

174
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

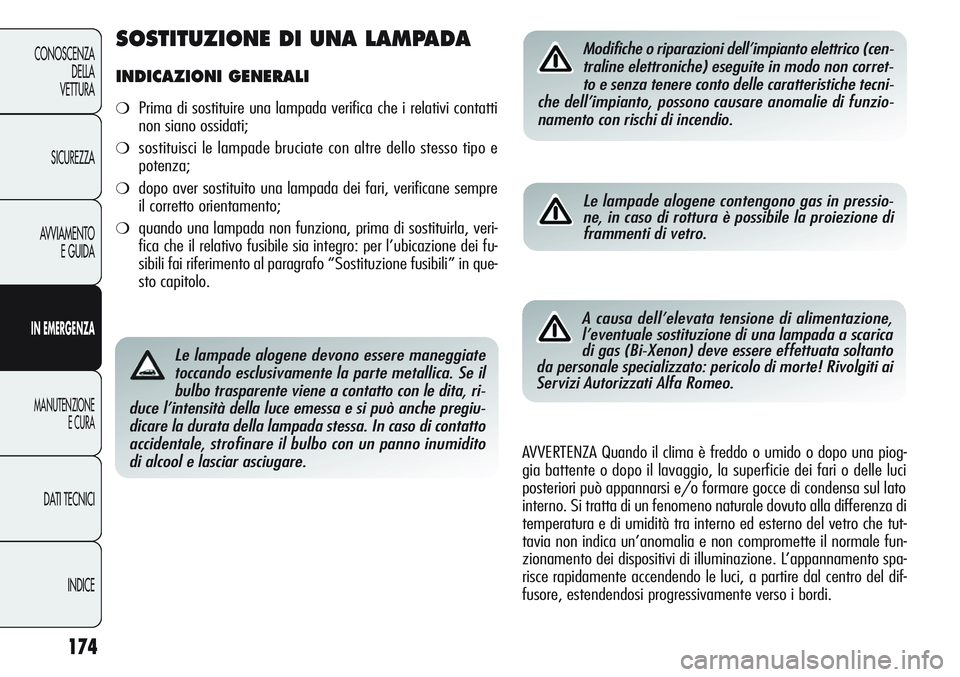

Le lampade alogene devono essere maneggiate
toccando esclusivamente la parte metallica. Se il
bulbo trasparente viene a contatto con le dita, ri-
duce l’intensità della luce emessa e si può anche pregiu-
dicare la durata della lampada stessa. In caso di contatto
accidentale, strofinare il bulbo con un panno inumidito
di alcool e lasciar asciugare.
Modifiche o riparazioni dell’impianto elettrico (cen-
traline elettroniche) eseguite in modo non corret-
to e senza tenere conto delle caratteristiche tecni-
che dell’impianto, possono causare anomalie di funzio-
namento con rischi di incendio.
Le lampade alogene contengono gas in pressio-
ne, in caso di rottura è possibile la proiezione di
frammenti di vetro.
A causa dell’elevata tensione di alimentazione,
l’eventuale sostituzione di una lampada a scarica
di gas (Bi-Xenon) deve essere effettuata soltanto
da personale specializzato: pericolo di morte! Rivolgiti ai
Servizi Autorizzati Alfa Romeo.
AVVERTENZA Quando il clima è freddo o umido o dopo una piog-
gia battente o dopo il lavaggio, la superficie dei fari o delle luci
posteriori può appannarsi e/o formare gocce di condensa sul lato
interno. Si tratta di un fenomeno naturale dovuto alla differenza di
temperatura e di umidità tra interno ed esterno del vetro che tut-
tavia non indica un’anomalia e non compromette il normale fun-
zionamento dei dispositivi di illuminazione. L’appannamento spa-
risce rapidamente accendendo le luci, a partire dal centro del dif-
fusore, estendendosi progressivamente verso i bordi.
SOSTITUZIONE DI UNA LAMPADA
INDICAZIONI GENERALI
❍Prima di sostituire una lampada verifica che i relativi contatti
non siano ossidati;
❍sostituisci le lampade bruciate con altre dello stesso tipo e
potenza;
❍dopo aver sostituito una lampada dei fari, verificane sempre
il corretto orientamento;
❍quando una lampada non funziona, prima di sostituirla, veri-
fica che il relativo fusibile sia integro: per l’ubicazione dei fu-
sibili fai riferimento al paragrafo “Sostituzione fusibili” in que-
sto capitolo.

175
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

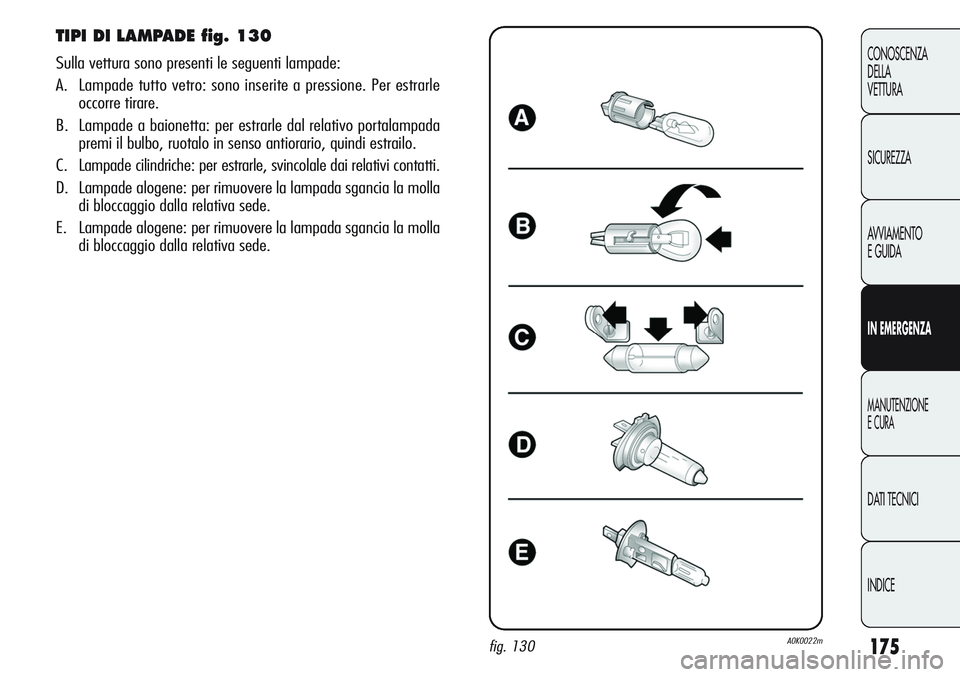

TIPI DI LAMPADE fig. 130
Sulla vettura sono presenti le seguenti lampade:
A. Lampade tutto vetro: sono inserite a pressione. Per estrarle
occorre tirare.
B. Lampade a baionetta: per estrarle dal relativo portalampada
premi il bulbo, ruotalo in senso antiorario, quindi estrailo.
C. Lampade cilindriche: per estrarle, svincolale dai relativi contatti.
D. Lampade alogene: per rimuovere la lampada sgancia la molla
di bloccaggio dalla relativa sede.
E. Lampade alogene: per rimuovere la lampada sgancia la molla
di bloccaggio dalla relativa sede.
fig. 130A0K0022m

–
–
55W
55W
D1S
24W
10W
–
–
–
5W
55W
21W
21W
10W
5W
5W
5WLED
LED
H7
H1
F
PY24W
R10W
LED
LED
LED
W5W
H3
H21W
P21W
C10W
W5W
C5W
W5W
176
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
–
–
D
E
–
B
B
–
–
–
A
E
B
B
C
A
C
A
Lampade Tipo Potenza Rif. figura 130
Posizione anteriore/Luci diurne (D.R.L.)
Posizione posteriore
Anabbaglianti
Abbaglianti
Abbaglianti/Anabbaglianti
(versioni con fari Bi-Xenon)
(per versioni/mercati, dove previsto)
Indicatore di direzione anteriore
Indicatore di direzione posteriore
Indicatore di direzione laterale
Stop
3° Stop
Targa
Fendinebbia
Retronebbia
Retromarcia
Plafoniera anteriore
Plafoniera bagagliaio
Plafoniera cassetto portaoggetti
Plafoniera luci pozzanghera
