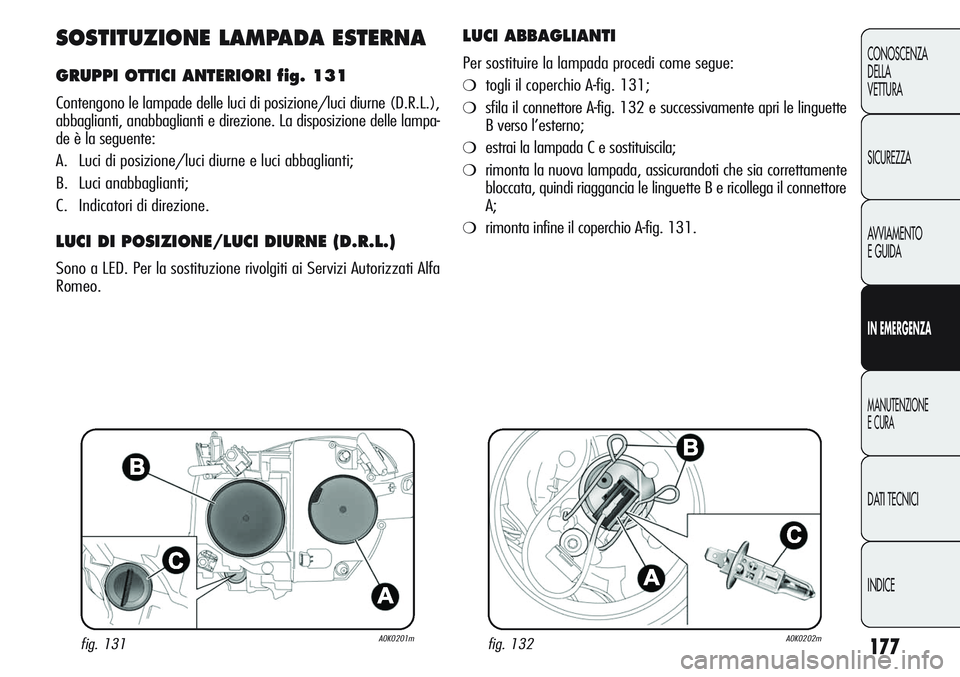

SOSTITUZIONE LAMPADA ESTERNA
GRUPPI OTTICI ANTERIORI fig. 131
Contengono le lampade delle luci di posizione/luci diurne (D.R.L.),
abbaglianti, anabbaglianti e direzione. La disposizione delle lampa-
de è la seguente:
A. Luci di posizione/luci diurne e luci abbaglianti;
B. Luci anabbaglianti;
C. Indicatori di direzione.
LUCI DI POSIZIONE/LUCI DIURNE (D.R.L.)
Sono a LED. Per la sostituzione rivolgiti ai Servizi Autorizzati Alfa
Romeo.
LUCI ABBAGLIANTI
Per sostituire la lampada procedi come segue:
❍togli il coperchio A-fig. 131;
❍sfila il connettore A-fig. 132 e successivamente apri le linguette
B verso l’esterno;
❍estrai la lampada C e sostituiscila;
❍rimonta la nuova lampada, assicurandoti che sia correttamente
bloccata, quindi riaggancia le linguette B e ricollega il connettore
A;
❍rimonta infine il coperchio A-fig. 131.
fig. 131A0K0201mfig. 132A0K0202m

178
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

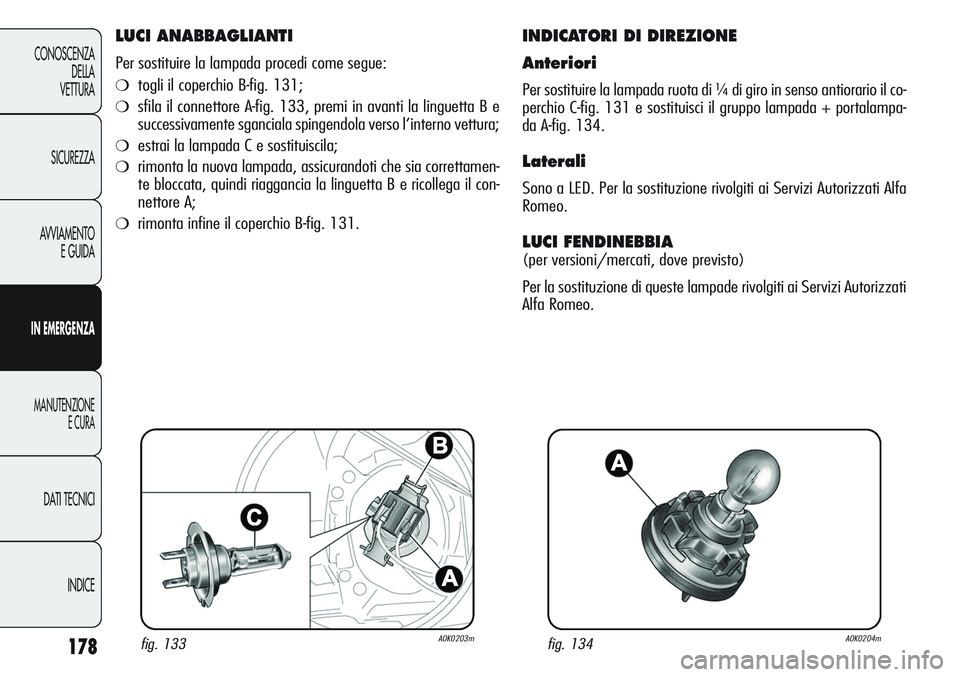

LUCI ANABBAGLIANTI
Per sostituire la lampada procedi come segue:
❍togli il coperchio B-fig. 131;
❍sfila il connettore A-fig. 133, premi in avanti la linguetta B e
successivamente sganciala spingendola verso l’interno vettura;
❍estrai la lampada C e sostituiscila;
❍rimonta la nuova lampada, assicurandoti che sia correttamen-
te bloccata, quindi riaggancia la linguetta B e ricollega il con-
nettore A;
❍rimonta infine il coperchio B-fig. 131.
INDICATORI DI DIREZIONE
Anteriori
Per sostituire la lampada ruota di ¼ di giro in senso antiorario il co-
perchio C-fig. 131 e sostituisci il gruppo lampada + portalampa-
da A-fig. 134.
Laterali
Sono a LED. Per la sostituzione rivolgiti ai Servizi Autorizzati Alfa
Romeo.
LUCI FENDINEBBIA
(per versioni/mercati, dove previsto)
Per la sostituzione di queste lampade rivolgiti ai Servizi Autorizzati
Alfa Romeo.
fig. 133A0K0203mfig. 134A0K0204m

179
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

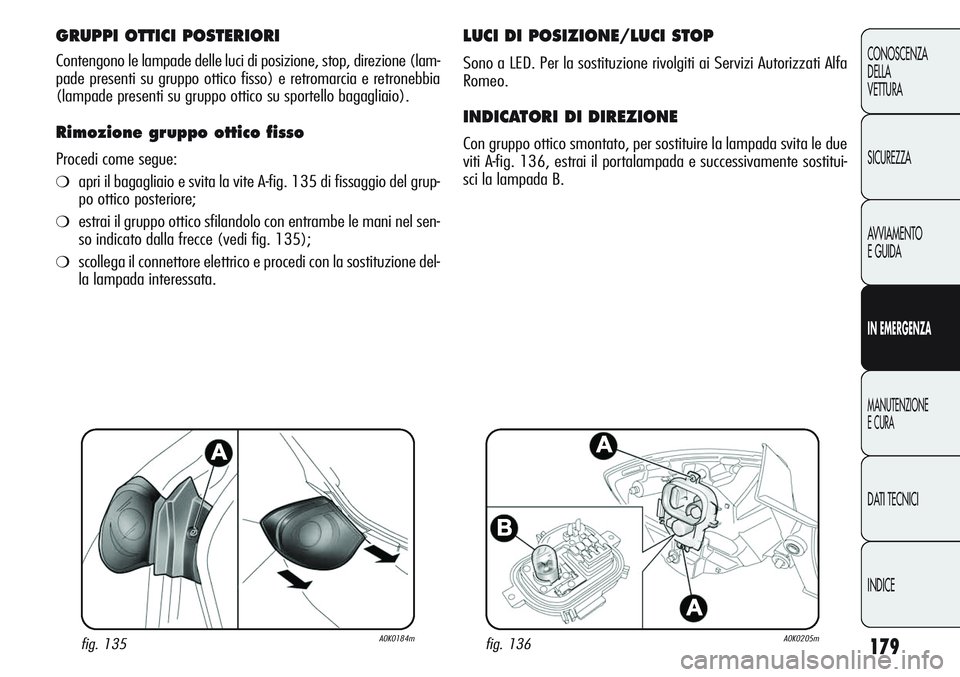

GRUPPI OTTICI POSTERIORI
Contengono le lampade delle luci di posizione, stop, direzione (lam-
pade presenti su gruppo ottico fisso) e retromarcia e retronebbia
(lampade presenti su gruppo ottico su sportello bagagliaio).
Rimozione gruppo ottico fisso
Procedi come segue:
❍apri il bagagliaio e svita la vite A-fig. 135 di fissaggio del grup-
po ottico posteriore;
❍estrai il gruppo ottico sfilandolo con entrambe le mani nel sen-
so indicato dalla frecce (vedi fig. 135);
❍scollega il connettore elettrico e procedi con la sostituzione del-
la lampada interessata.
LUCI DI POSIZIONE/LUCI STOP
Sono a LED. Per la sostituzione rivolgiti ai Servizi Autorizzati Alfa
Romeo.
INDICATORI DI DIREZIONE
Con gruppo ottico smontato, per sostituire la lampada svita le due
viti A-fig. 136, estrai il portalampada e successivamente sostitui-
sci la lampada B.
fig. 135A0K0184mfig. 136A0K0205m

180
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

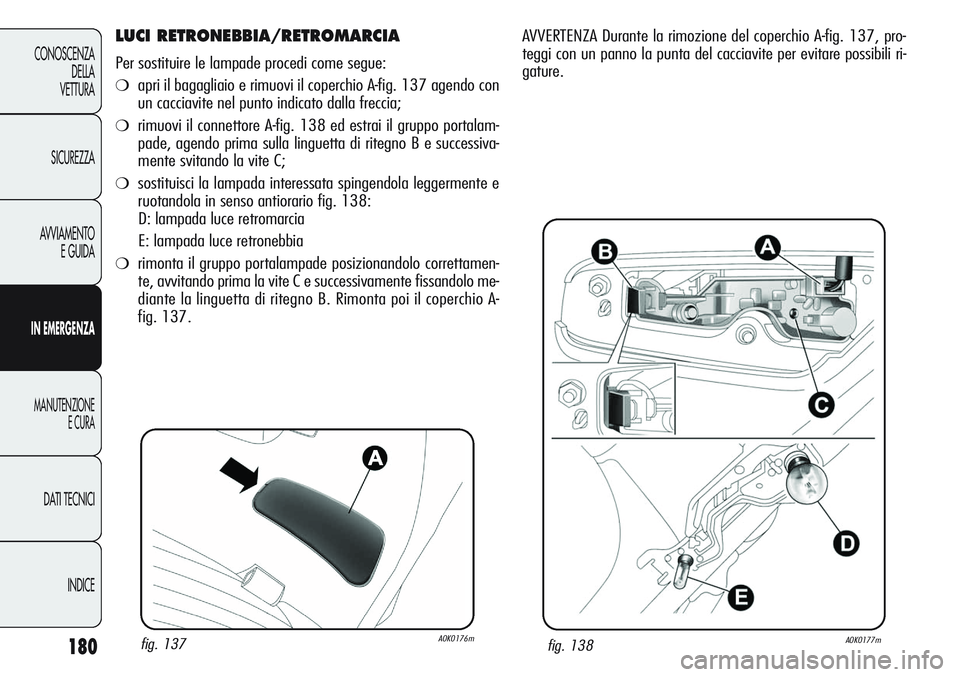

LUCI RETRONEBBIA/RETROMARCIA
Per sostituire le lampade procedi come segue:
❍apri il bagagliaio e rimuovi il coperchio A-fig. 137 agendo con
un cacciavite nel punto indicato dalla freccia;
❍rimuovi il connettore A-fig. 138 ed estrai il gruppo portalam-
pade, agendo prima sulla linguetta di ritegno B e successiva-
mente svitando la vite C;
❍sostituisci la lampada interessata spingendola leggermente e
ruotandola in senso antiorario fig. 138:
D: lampada luce retromarcia
E: lampada luce retronebbia
❍rimonta il gruppo portalampade posizionandolo correttamen-
te, avvitando prima la vite C e successivamente fissandolo me-
diante la linguetta di ritegno B. Rimonta poi il coperchio A-
fig. 137.
fig. 137A0K0176mfig. 138A0K0177m
AVVERTENZA Durante la rimozione del coperchio A-fig. 137, pro-
teggi con un panno la punta del cacciavite per evitare possibili ri-
gature.

181
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
LUCI 3° STOP
Sono a LED e sono ubicate sullo spoiler integrato sul portellone ba-
gagliaio. Per la sostituzione rivolgiti ai Servizi Autorizzati Alfa Romeo.

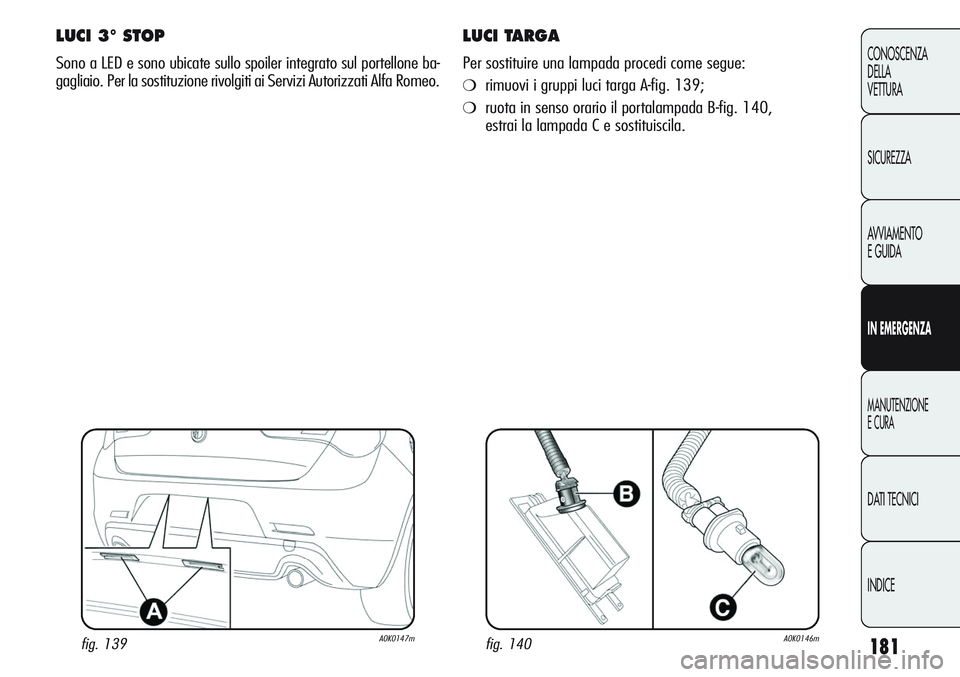

LUCI TARGA
Per sostituire una lampada procedi come segue:
❍rimuovi i gruppi luci targa A-fig. 139;
❍ruota in senso orario il portalampada B-fig. 140,
estrai la lampada C e sostituiscila.
fig. 139A0K0147mfig. 140A0K0146m

182
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
SOSTITUZIONE LAMPADA INTERNA

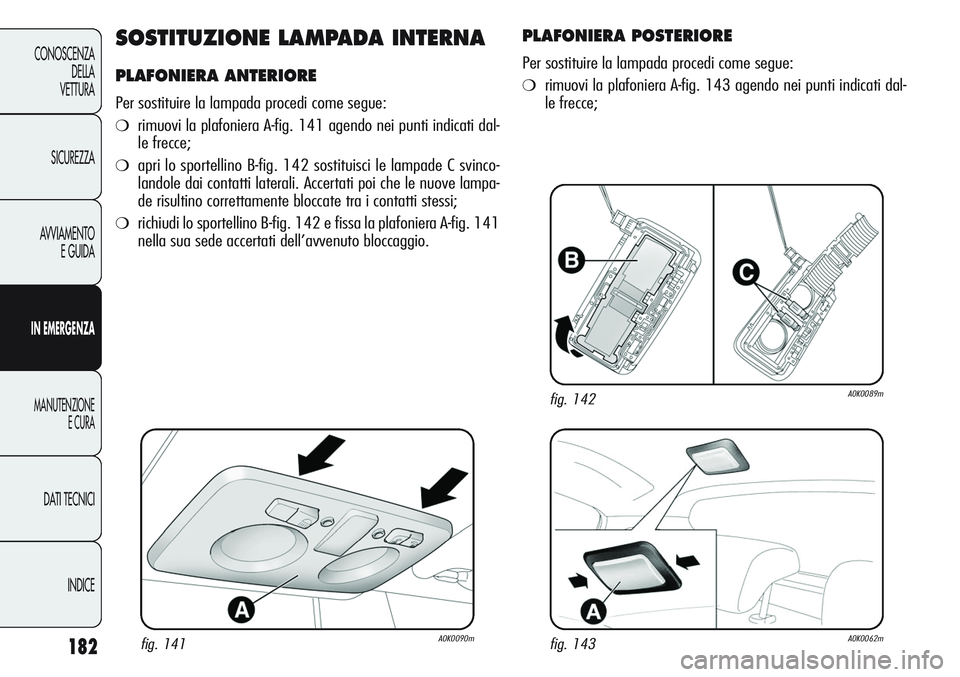

PLAFONIERA ANTERIORE
Per sostituire la lampada procedi come segue:
❍rimuovi la plafoniera A-fig. 141 agendo nei punti indicati dal-
le frecce;
❍apri lo sportellino B-fig. 142 sostituisci le lampade C svinco-
landole dai contatti laterali. Accertati poi che le nuove lampa-
de risultino correttamente bloccate tra i contatti stessi;
❍richiudi lo sportellino B-fig. 142 e fissa la plafoniera A-fig. 141
nella sua sede accertati dell’avvenuto bloccaggio.
fig. 141A0K0090m
fig. 142A0K0089m
fig. 143A0K0062m
PLAFONIERA POSTERIORE
Per sostituire la lampada procedi come segue:
❍rimuovi la plafoniera A-fig. 143 agendo nei punti indicati dal-
le frecce;

183
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

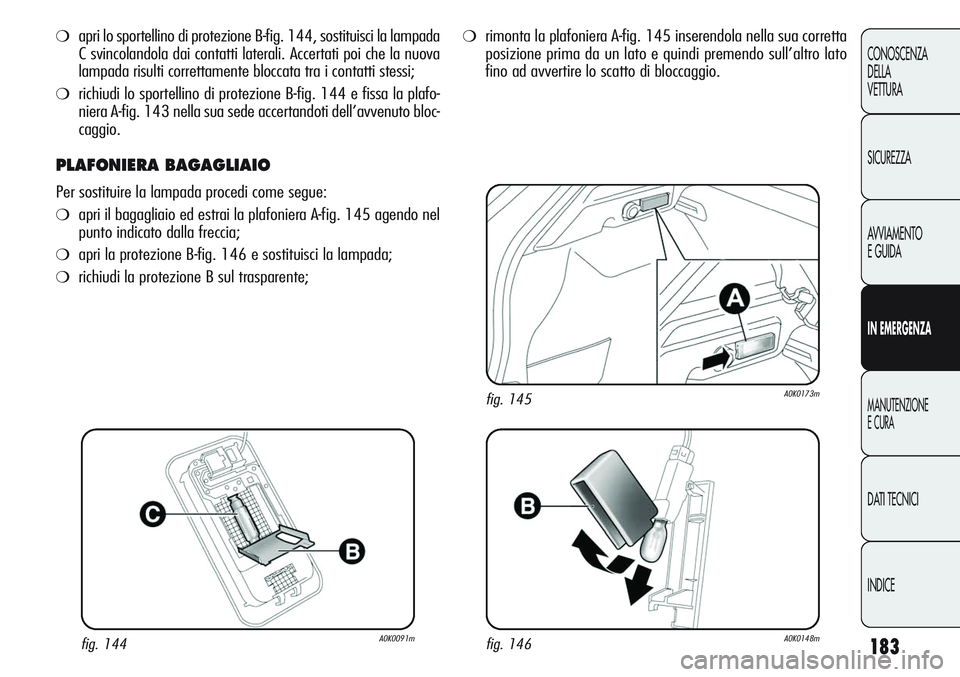

❍apri lo sportellino di protezione B-fig. 144, sostituisci la lampada
C svincolandola dai contatti laterali. Accertati poi che la nuova
lampada risulti correttamente bloccata tra i contatti stessi;
❍richiudi lo sportellino di protezione B-fig. 144 e fissa la plafo-
niera A-fig. 143 nella sua sede accertandoti dell’avvenuto bloc-
caggio.
PLAFONIERA BAGAGLIAIO
Per sostituire la lampada procedi come segue:
❍apri il bagagliaio ed estrai la plafoniera A-fig. 145 agendo nel
punto indicato dalla freccia;
❍apri la protezione B-fig. 146 e sostituisci la lampada;
❍richiudi la protezione B sul trasparente;
❍rimonta la plafoniera A-fig. 145 inserendola nella sua corretta
posizione prima da un lato e quindi premendo sull’altro lato
fino ad avvertire lo scatto di bloccaggio.
fig. 146A0K0148m
fig. 145A0K0173m
fig. 144A0K0091m

184
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

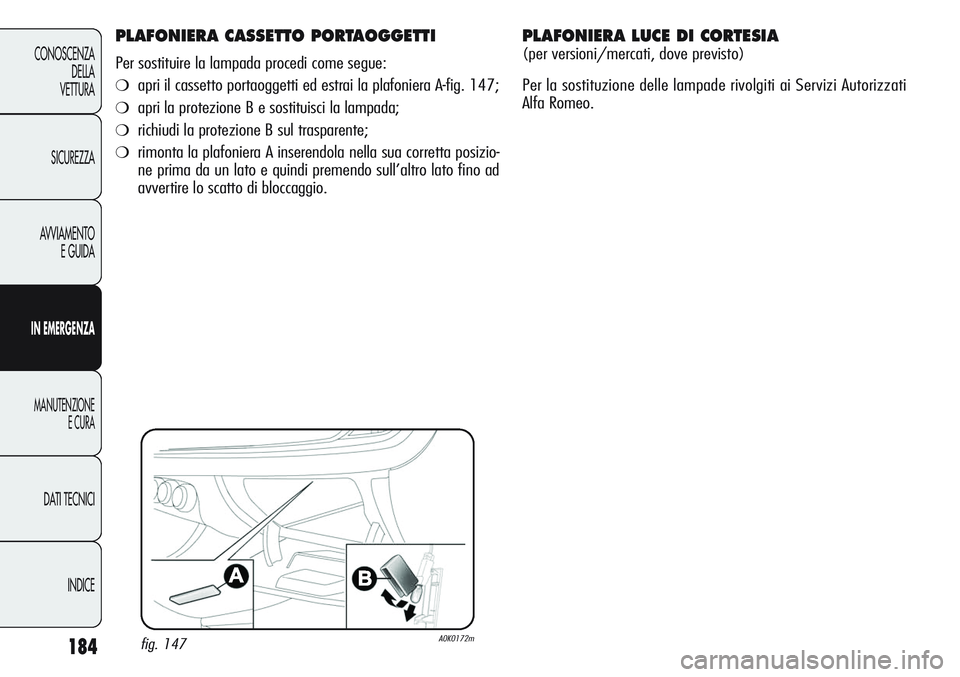

PLAFONIERA CASSETTO PORTAOGGETTI
Per sostituire la lampada procedi come segue:
❍apri il cassetto portaoggetti ed estrai la plafoniera A-fig. 147;
❍apri la protezione B e sostituisci la lampada;
❍richiudi la protezione B sul trasparente;
❍rimonta la plafoniera A inserendola nella sua corretta posizio-
ne prima da un lato e quindi premendo sull’altro lato fino ad
avvertire lo scatto di bloccaggio.
fig. 147A0K0172m
PLAFONIERA LUCE DI CORTESIA
(per versioni/mercati, dove previsto)
Per la sostituzione delle lampade rivolgiti ai Servizi Autorizzati
Alfa Romeo.

185
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

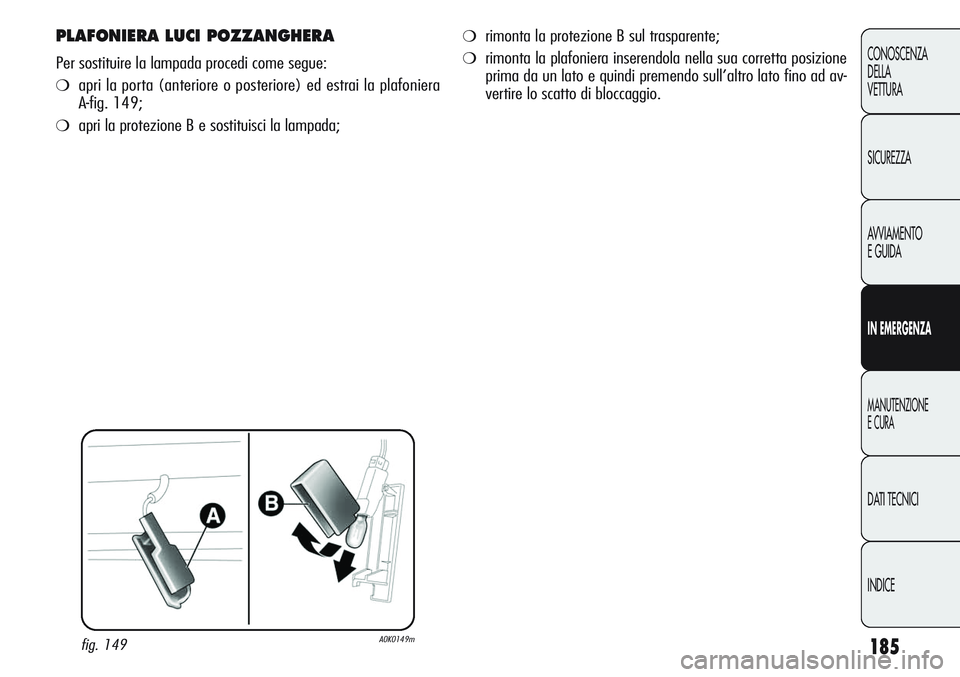

PLAFONIERA LUCI POZZANGHERA
Per sostituire la lampada procedi come segue:
❍apri la porta (anteriore o posteriore) ed estrai la plafoniera
A-fig. 149;
❍apri la protezione B e sostituisci la lampada;
fig. 149A0K0149m
❍rimonta la protezione B sul trasparente;
❍rimonta la plafoniera inserendola nella sua corretta posizione
prima da un lato e quindi premendo sull’altro lato fino ad av-
vertire lo scatto di bloccaggio.

186
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

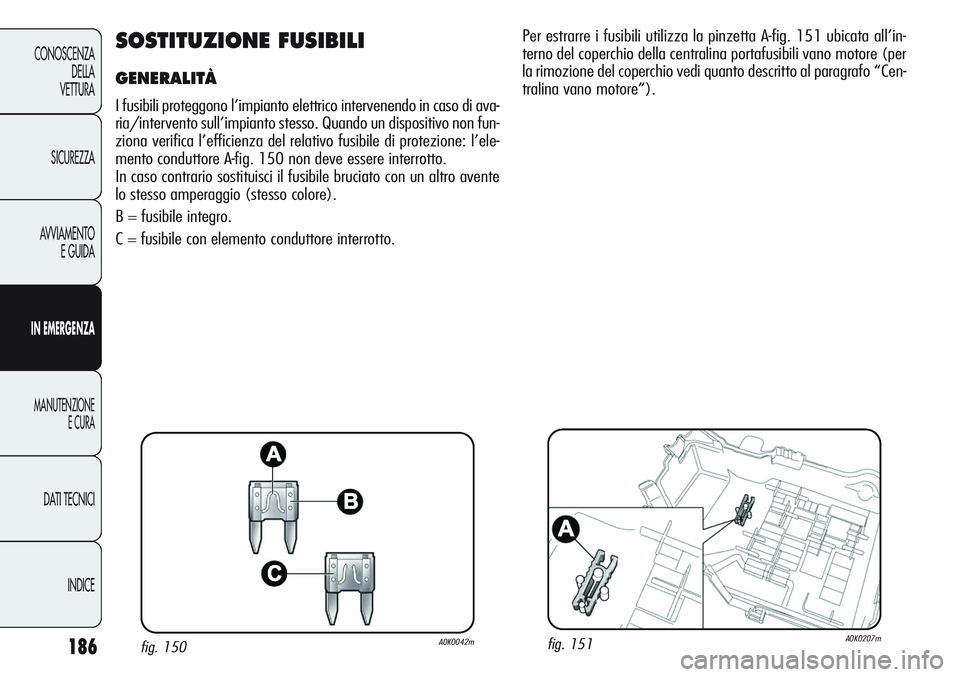

SOSTITUZIONE FUSIBILI
GENERALITÀ
I fusibili proteggono l’impianto elettrico intervenendo in caso di ava-
ria/intervento sull’impianto stesso. Quando un dispositivo non fun-
ziona verifica l’efficienza del relativo fusibile di protezione: l’ele-
mento conduttore A-fig. 150 non deve essere interrotto.
In caso contrario sostituisci il fusibile bruciato con un altro avente
lo stesso amperaggio (stesso colore).
B = fusibile integro.
C = fusibile con elemento conduttore interrotto.
fig. 150A0K0042mfig. 151A0K0207m
Per estrarre i fusibili utilizza la pinzetta A-fig. 151 ubicata all’in-
terno del coperchio della centralina portafusibili vano motore (per
la rimozione del coperchio vedi quanto descritto al paragrafo “Cen-
tralina vano motore”).
