Alfa Romeo Giulietta 2011 Manual de Uso e Manutenção (in Portuguese)

177
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE

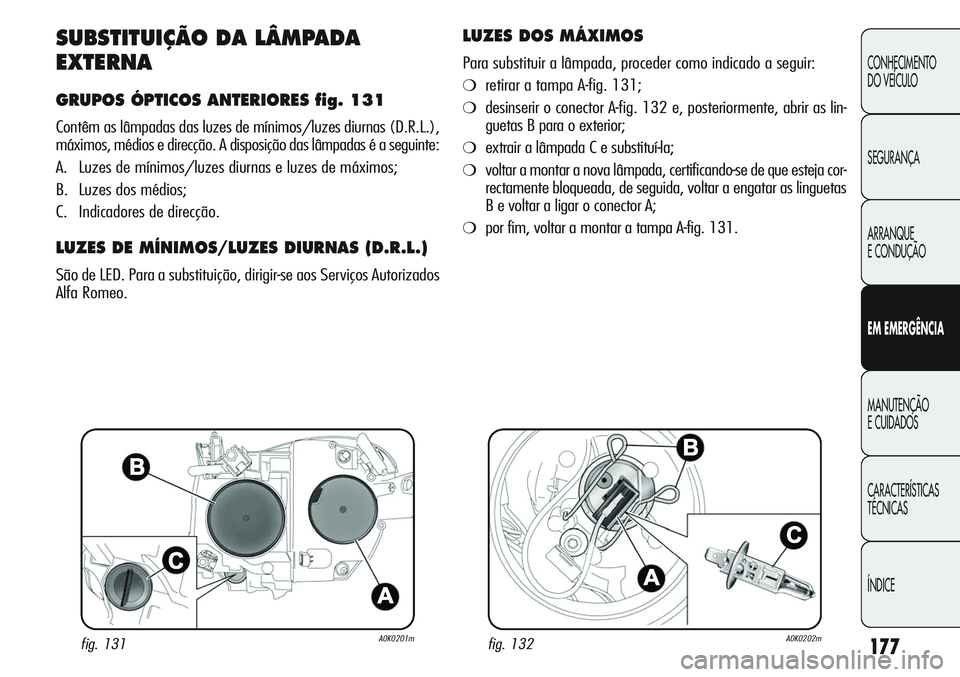

SUBSTITUIÇÃO DA LÂMPADA
EXTERNA
GRUPOS ÓPTICOS ANTERIORES fig. 131
Contêm as lâmpadas das luzes de mínimos/luzes diurnas (D.R.L.),
máximos, médios e direcção. A disposição das lâmpadas é a seguinte:
A. Luzes de mínimos/luzes diurnas e luzes de máximos;
B. Luzes dos médios;
C. Indicadores de direcção.
LUZES DE MÍNIMOS/LUZES DIURNAS (D.R.L.)
São de LED. Para a substituição, dirigir-se aos Serviços Autorizados
Alfa Romeo.
LUZES DOS MÁXIMOS
Para substituir a lâmpada, proceder como indicado a seguir:
❍retirar a tampa A-fig. 131;
❍desinserir o conector A-fig. 132 e, posteriormente, abrir as lin-
guetas B para o exterior;
❍extrair a lâmpada C e substituí-la;
❍voltar a montar a nova lâmpada, certificando-se de que esteja cor-
rectamente bloqueada, de seguida, voltar a engatar as linguetas
B e voltar a ligar o conector A;
❍por fim, voltar a montar a tampa A-fig. 131.
fig. 131A0K0201mfig. 132A0K0202m

178
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE

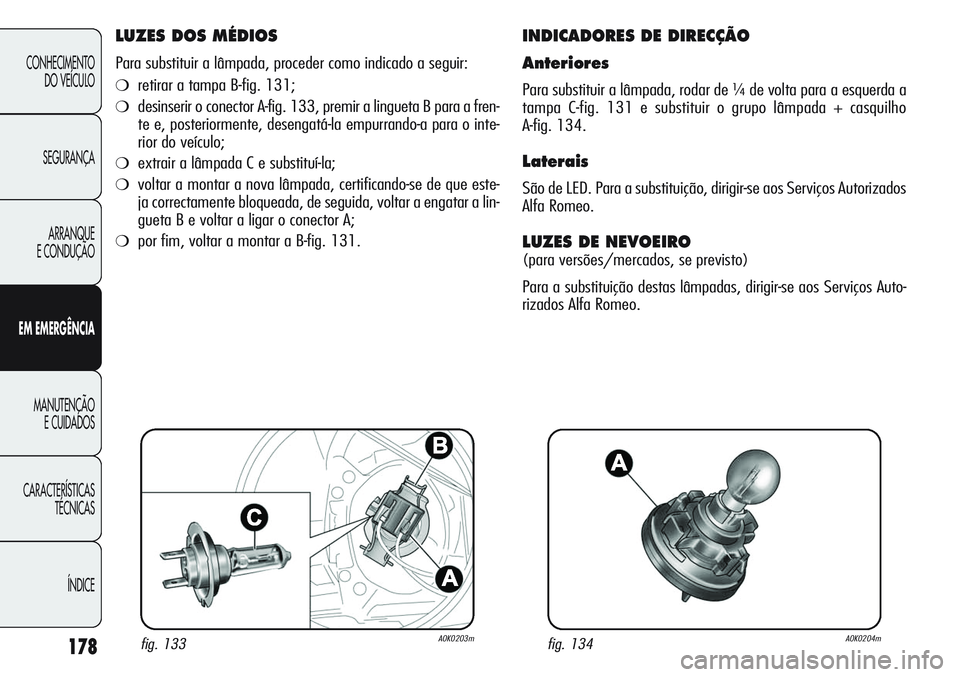

LUZES DOS MÉDIOS
Para substituir a lâmpada, proceder como indicado a seguir:
❍retirar a tampa B-fig. 131;
❍desinserir o conector A-fig. 133, premir a lingueta B para a fren-
te e, posteriormente, desengatá-la empurrando-a para o inte-
rior do veículo;
❍extrair a lâmpada C e substituí-la;
❍voltar a montar a nova lâmpada, certificando-se de que este-
ja correctamente bloqueada, de seguida, voltar a engatar a lin-
gueta B e voltar a ligar o conector A;
❍por fim, voltar a montar a B-fig. 131.
INDICADORES DE DIRECÇÃO
Anteriores
Para substituir a lâmpada, rodar de ¼ de volta para a esquerda a
tampa C-fig. 131 e substituir o grupo lâmpada + casquilho
A-fig. 134.
Laterais
São de LED. Para a substituição, dirigir-se aos Serviços Autorizados
Alfa Romeo.
LUZES DE NEVOEIRO
(para versões/mercados, se previsto)
Para a substituição destas lâmpadas, dirigir-se aos Serviços Auto-
rizados Alfa Romeo.
fig. 133A0K0203mfig. 134A0K0204m

179
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE

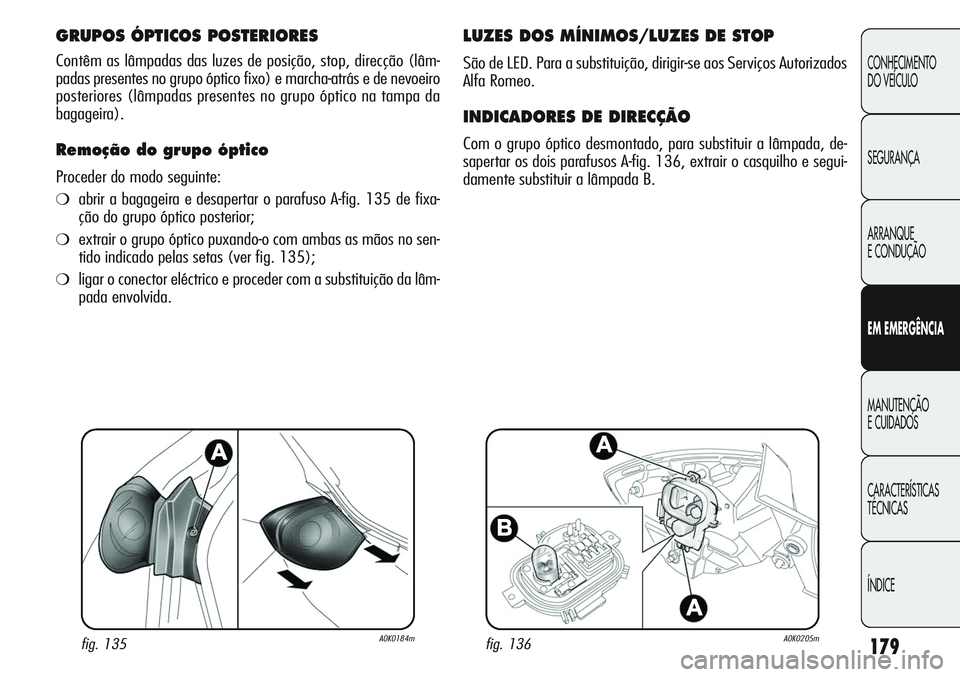

GRUPOS ÓPTICOS POSTERIORES
Contêm as lâmpadas das luzes de posição, stop, direcção (lâm-
padas presentes no grupo óptico fixo) e marcha-atrás e de nevoeiro
posteriores (lâmpadas presentes no grupo óptico na tampa da
bagageira).
Remoção do grupo óptico
Proceder do modo seguinte:
❍abrir a bagageira e desapertar o parafuso A-fig. 135 de fixa-
ção do grupo óptico posterior;
❍extrair o grupo óptico puxando-o com ambas as mãos no sen-
tido indicado pelas setas (ver fig. 135);
❍ligar o conector eléctrico e proceder com a substituição da lâm-
pada envolvida.
LUZES DOS MÍNIMOS/LUZES DE STOP
São de LED. Para a substituição, dirigir-se aos Serviços Autorizados
Alfa Romeo.
INDICADORES DE DIRECÇÃO
Com o grupo óptico desmontado, para substituir a lâmpada, de-
sapertar os dois parafusos A-fig. 136, extrair o casquilho e segui-
damente substituir a lâmpada B.
fig. 135A0K0184mfig. 136A0K0205m

180
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE

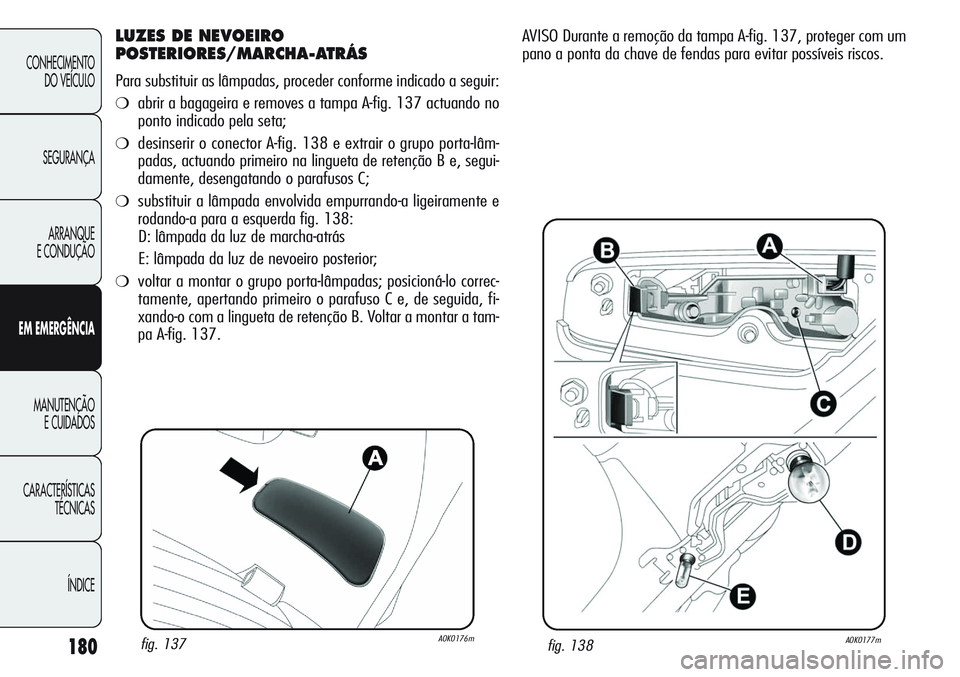

LUZES DE NEVOEIRO
POSTERIORES/MARCHA-ATRÁS
Para substituir as lâmpadas, proceder conforme indicado a seguir:
❍abrir a bagageira e removes a tampa A-fig. 137 actuando no
ponto indicado pela seta;
❍desinserir o conector A-fig. 138 e extrair o grupo porta-lâm-
padas, actuando primeiro na lingueta de retenção B e, segui-
damente, desengatando o parafusos C;
❍substituir a lâmpada envolvida empurrando-a ligeiramente e
rodando-a para a esquerda fig. 138:
D: lâmpada da luz de marcha-atrás
E: lâmpada da luz de nevoeiro posterior;
❍voltar a montar o grupo porta-lâmpadas; posicioná-lo correc-
tamente, apertando primeiro o parafuso C e, de seguida, fi-
xando-o com a lingueta de retenção B. Voltar a montar a tam-
pa A-fig. 137.
fig. 137A0K0176mfig. 138A0K0177m
AVISO Durante a remoção da tampa A-fig. 137, proteger com um
pano a ponta da chave de fendas para evitar possíveis riscos.

181
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE

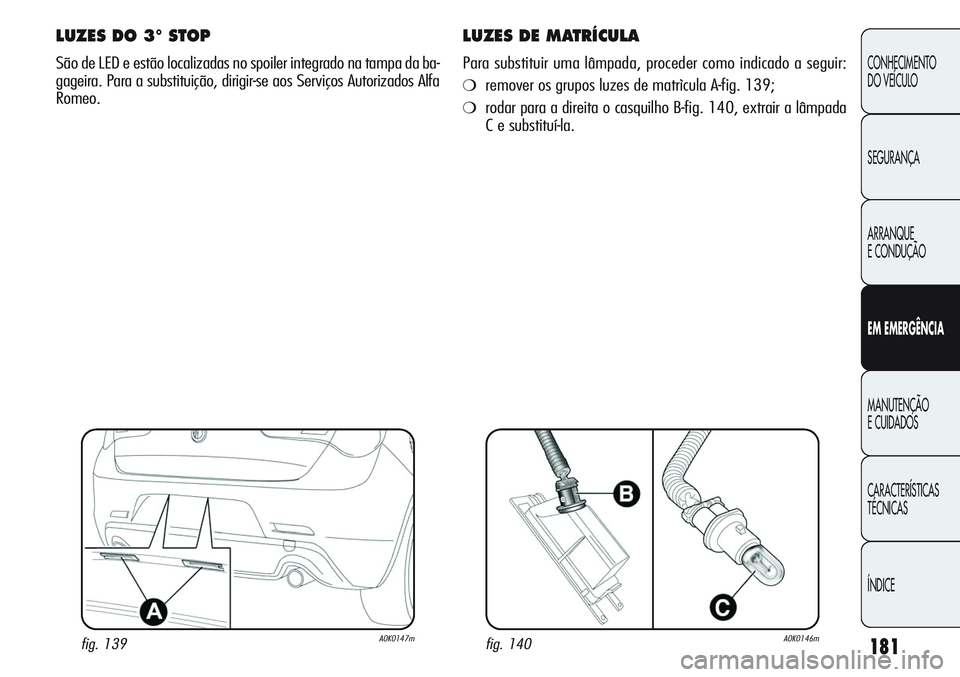

LUZES DO 3° STOP
São de LED e estão localizadas no spoiler integrado na tampa da ba-
gageira. Para a substituição, dirigir-se aos Serviços Autorizados Alfa
Romeo.
LUZES DE MATRÍCULA
Para substituir uma lâmpada, proceder como indicado a seguir:
❍remover os grupos luzes de matrìcula A-fig. 139;
❍rodar para a direita o casquilho B-fig. 140, extrair a lâmpada
C e substituí-la.
fig. 139A0K0147mfig. 140A0K0146m

182
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE

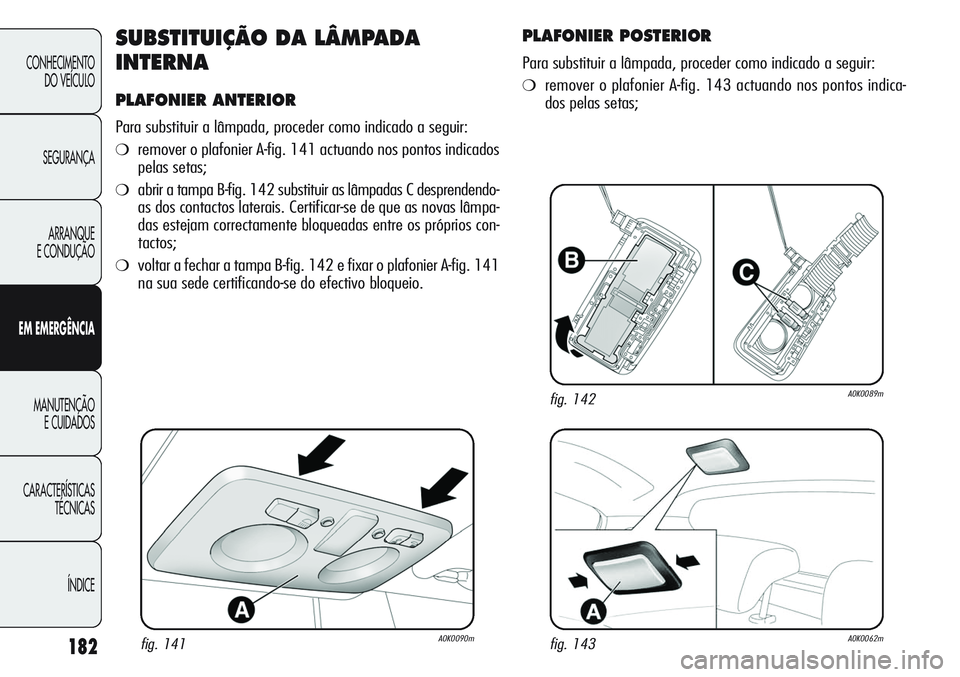

SUBSTITUIÇÃO DA LÂMPADA
INTERNA
PLAFONIER ANTERIOR
Para substituir a lâmpada, proceder como indicado a seguir:
❍remover o plafonier A-fig. 141 actuando nos pontos indicados
pelas setas;
❍abrir a tampa B-fig. 142 substituir as lâmpadas C desprendendo-
as dos contactos laterais. Certificar-se de que as novas lâmpa-
das estejam correctamente bloqueadas entre os próprios con-
tactos;
❍voltar a fechar a tampa B-fig. 142 e fixar o plafonier A-fig. 141
na sua sede certificando-se do efectivo bloqueio.
fig. 141A0K0090m
fig. 142A0K0089m
fig. 143A0K0062m
PLAFONIER POSTERIOR
Para substituir a lâmpada, proceder como indicado a seguir:
❍remover o plafonier A-fig. 143 actuando nos pontos indica-
dos pelas setas;

183
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE

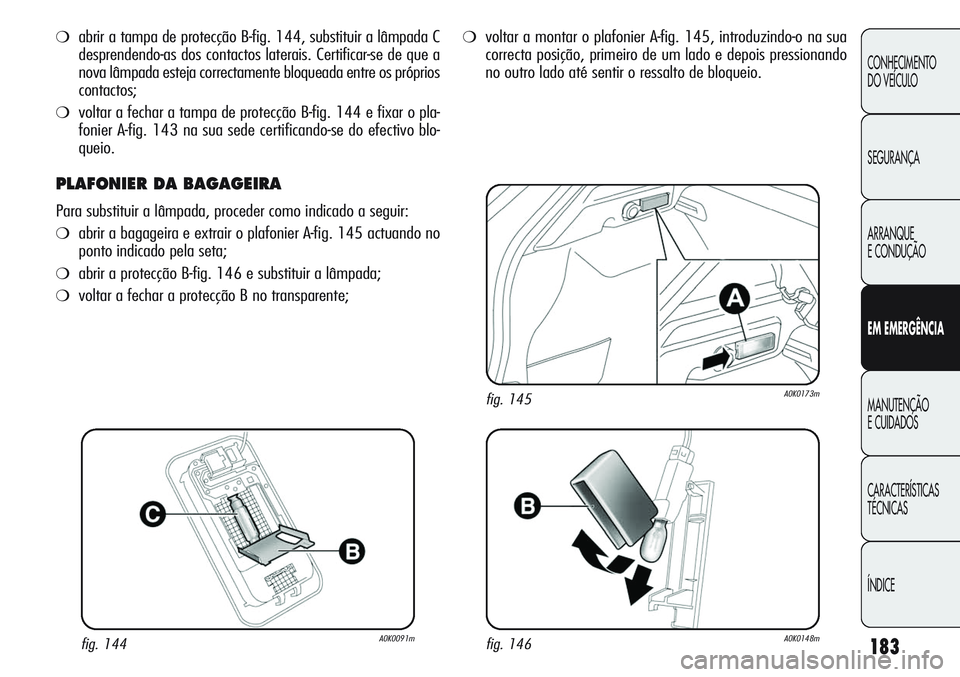

❍abrir a tampa de protecção B-fig. 144, substituir a lâmpada C
desprendendo-as dos contactos laterais. Certificar-se de que a
nova lâmpada esteja correctamente bloqueada entre os próprios
contactos;
❍voltar a fechar a tampa de protecção B-fig. 144 e fixar o pla-
fonier A-fig. 143 na sua sede certificando-se do efectivo blo-
queio.
PLAFONIER DA BAGAGEIRA
Para substituir a lâmpada, proceder como indicado a seguir:
❍abrir a bagageira e extrair o plafonier A-fig. 145 actuando no
ponto indicado pela seta;
❍abrir a protecção B-fig. 146 e substituir a lâmpada;
❍voltar a fechar a protecção B no transparente;
❍voltar a montar o plafonier A-fig. 145, introduzindo-o na sua
correcta posição, primeiro de um lado e depois pressionando
no outro lado até sentir o ressalto de bloqueio.
fig. 146A0K0148m
fig. 145A0K0173m
fig. 144A0K0091m

184
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE

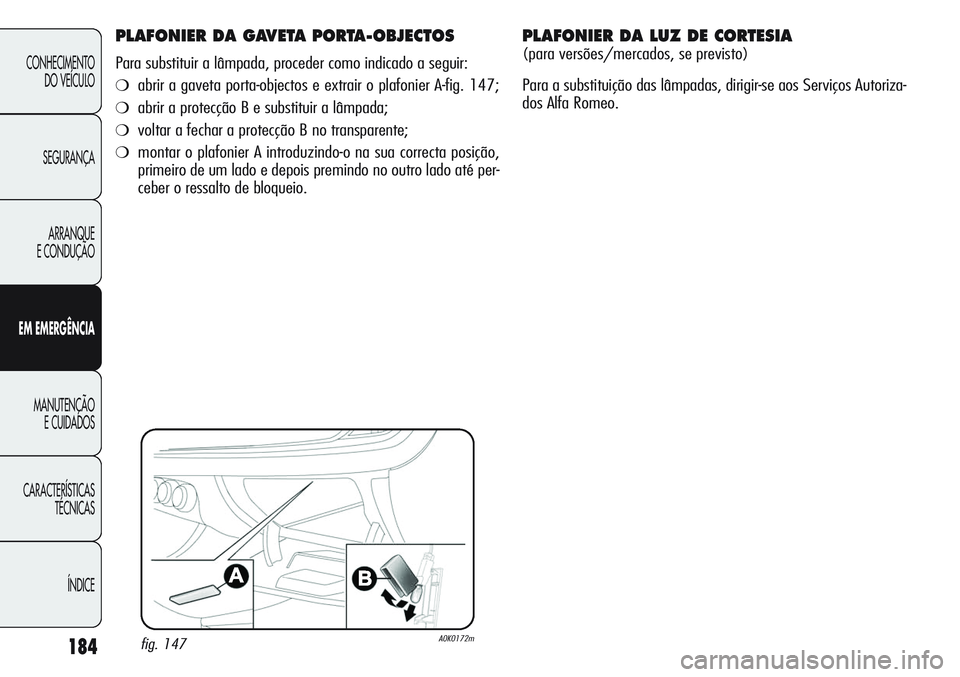

PLAFONIER DA GAVETA PORTA-OBJECTOS
Para substituir a lâmpada, proceder como indicado a seguir:
❍abrir a gaveta porta-objectos e extrair o plafonier A-fig. 147;
❍abrir a protecção B e substituir a lâmpada;
❍voltar a fechar a protecção B no transparente;
❍montar o plafonier A introduzindo-o na sua correcta posição,
primeiro de um lado e depois premindo no outro lado até per-
ceber o ressalto de bloqueio.
fig. 147A0K0172m
PLAFONIER DA LUZ DE CORTESIA
(para versões/mercados, se previsto)
Para a substituição das lâmpadas, dirigir-se aos Serviços Autoriza-
dos Alfa Romeo.

185
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE

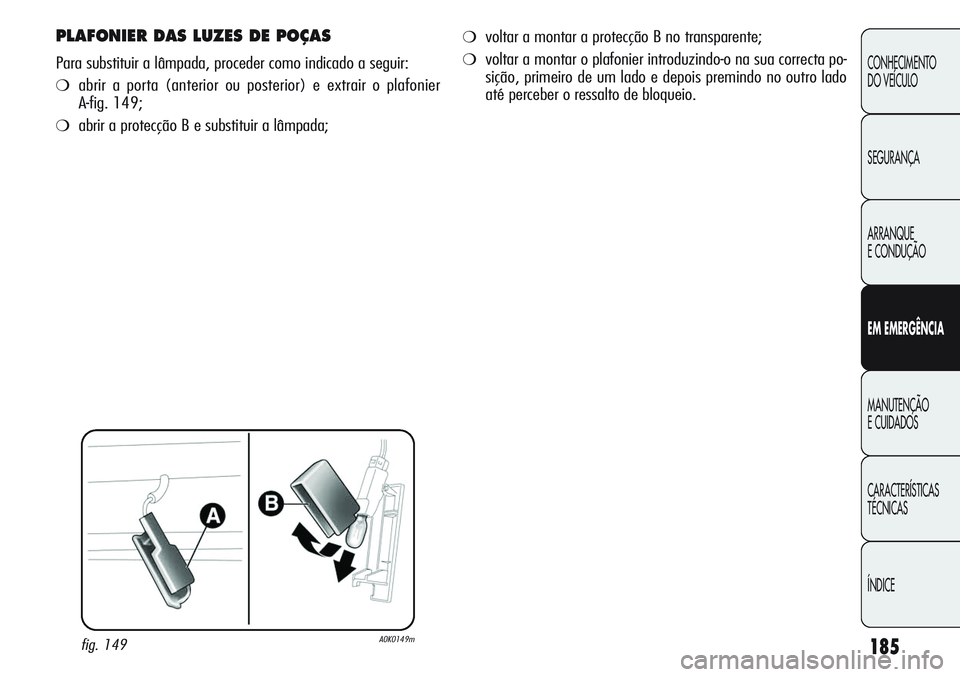

PLAFONIER DAS LUZES DE POÇAS
Para substituir a lâmpada, proceder como indicado a seguir:
❍abrir a porta (anterior ou posterior) e extrair o plafonier
A-fig. 149;
❍abrir a protecção B e substituir a lâmpada;
fig. 149A0K0149m
❍voltar a montar a protecção B no transparente;
❍voltar a montar o plafonier introduzindo-o na sua correcta po-
sição, primeiro de um lado e depois premindo no outro lado
até perceber o ressalto de bloqueio.

186
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
SUBSTITUIÇÃO DOS FUSÍVEIS
GENERALIDADES
Os fusíveis protegem o sistema eléctrico, intervindo em caso de
avaria/intervenção no próprio sistema. Quando um dispositivo não
funciona, verificar a eficiência do respectivo fusível de protecção:
o elemento condutor A-fig. 150 não deve ser interrompido.
No caso contrário substituir o fusível queimado por outro com a
mesma amperagem (da mesma cor).
B = fusível intacto.
C = fusível com elemento condutor interrompido.
fig. 150A0K0042mfig. 151A0K0207m
Para extrair os fusíveis, utilizar a pinça A-fig. 151 situada no inte-
rior da tampa da centralina porta-fusíveis no vão do motor (para
a remoção da tampa, ver quanto descrito no parágrafo “Centrali-
na vão motor”).
