Alfa Romeo Giulietta 2012 Instrukcja obsługi (in Polish)

107
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
DANE
TECHNICZNE
SPIS TREŚCI

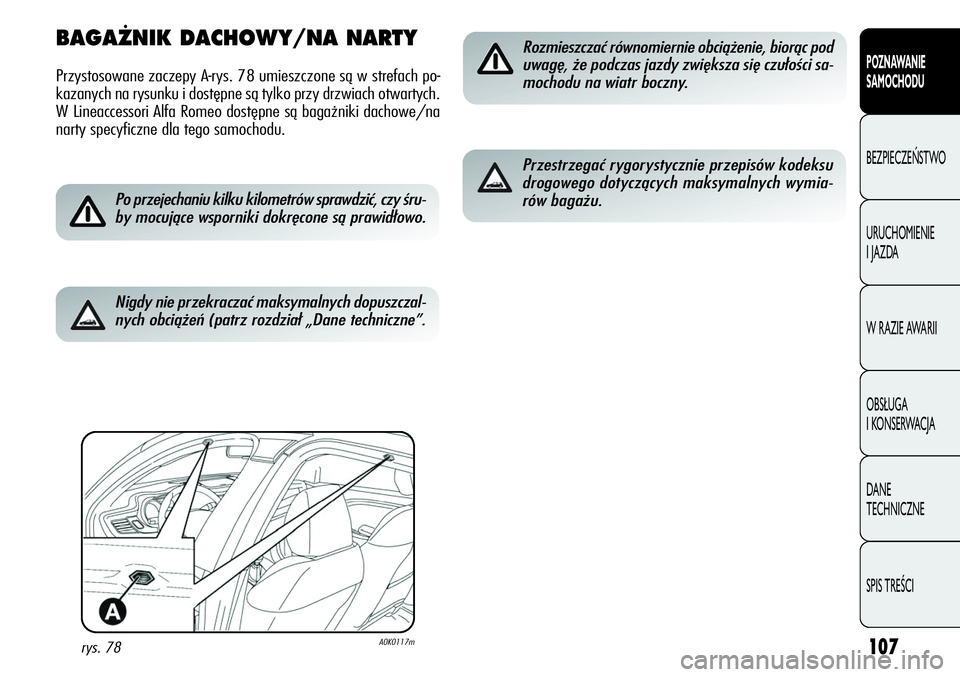

BAGA˚NIK DACHOWY/NA NARTY
Przystosowane zaczepy A-rys. 78 umieszczone są w strefach po-
kazanych na rysunku i dostępne są tylko przy drzwiach otwartych.
W Lineaccessori Alfa Romeo dostępne są bagażniki dachowe/na
narty specyficzne dla tego samochodu.
rys. 78A0K0117m
Po przejechaniu kilku kilometrów sprawdzić, czy śru-
by mocujące wsporniki dokręcone są prawidłowo.
Rozmieszczać równomiernie obciążenie, biorąc pod
uwagę, że podczas jazdy zwiększa się czułości sa-
mochodu na wiatr boczny.
Przestrzegać rygorystycznie przepisów kodeksu
drogowego dotyczących maksymalnych wymia-
rów bagażu.
Nigdy nie przekraczać maksymalnych dopuszczal-
nych obciążeń (patrz rozdział „Dane techniczne”.

108
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
DANE
TECHNICZNE
SPIS TREŚCI
Regulacja ustawienia reflektorów
Aby wyregulować naciskać przyciski Òi (rys. 79). Wyświe-
tlacz w zestawie wskaźników dostarcza wskazań wizualnych o po-
zycji dotyczącej regulacji.
Pozycja 0
–jedna lub dwie osoby na przednich siedzeniach.
Pozycja 1
–4 osoby.
Pozycja 2
–4 osoby + obciążony bagażnik.
Pozycja 3
–kierowca + maksymalne dopuszczalne obciążenie ba-
gażnika.
OSTRZEŻENIE Kontrolować ustawienie świateł za każdym razem,
gdy zmienia się ciężar przewożonego bagażu.
OSTRZEŻENIE Jeżeli samochód wyposażony jest w reflektory Bi-
xenon, kontrola ustawienia świateł jest elektroniczna, dlatego przy-
ciski
Òi nie występują.
USTAWIENIE PRZEDNICH ÂWIATE¸
PRZECIWMGIELNYCH
(dla wersji/rynków, gdzie przewidziano)
Odnośnie kontroli i ewentualnej regulacji zwrócić się do ASO Alfa
Romeo.
REGULACJA REFLEKTORÓW ZA GRANICÑ
Reflektory świateł mijania ustawione są przed sprzedażą samo-
chodu dla ruchu obowiązującego w danym kraju. W krajach, w któ-
rych ruch drogowy jest przeciwny, aby nie oślepiać jadących z prze-
ciwka, należy zasłonić strefę reflektora zgodnie z przepisami
Kodeksu drogowego kraju, w którym się podróżuje.
A0K0094mrys. 79

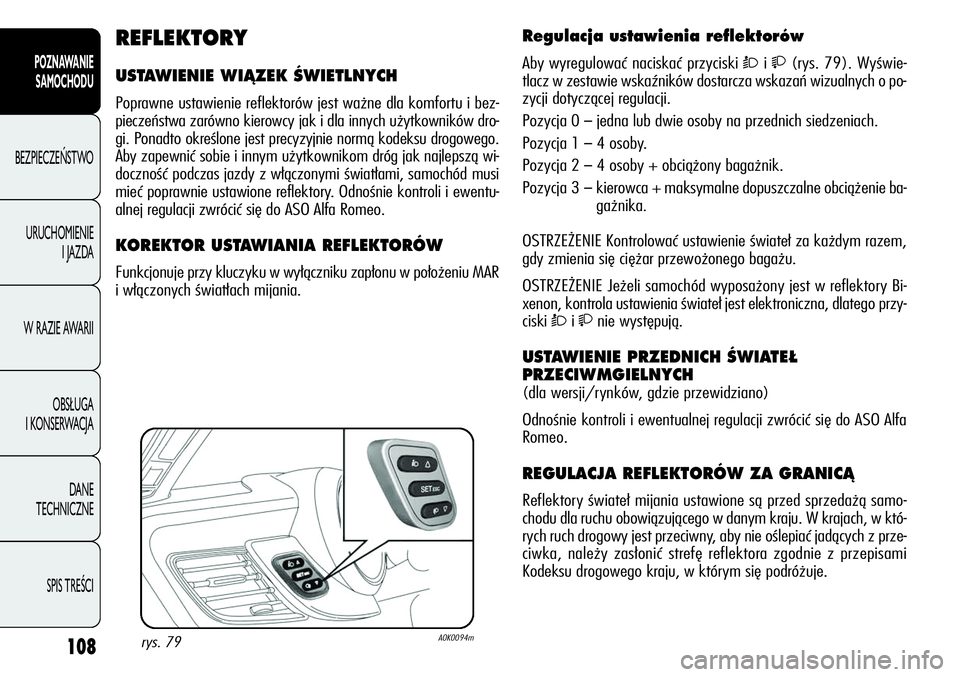

REFLEKTORY
USTAWIENIE WIÑZEK ÂWIETLNYCH
Poprawne ustawienie reflektorów jest ważne dla komfortu i bez-
pieczeństwa zarówno kierowcy jak i dla innych użytkowników dro-
gi. Ponadto określone jest precyzyjnie normą kodeksu drogowego.
Aby zapewnić sobie i innym użytkownikom dróg jak najlepszą wi-
doczność podczas jazdy z włączonymi światłami, samochód musi
mieć poprawnie ustawione reflektory. Odnośnie kontroli i ewentu-
alnej regulacji zwrócić się do ASO Alfa Romeo.
KOREKTOR USTAWIANIA REFLEKTORÓW
Funkcjonuje przy kluczyku w wyłączniku zapłonu w położeniu MAR
i włączonych światłach mijania.

109
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
DANE
TECHNICZNE
SPIS TREŚCIJeśli ABS interweniuje oznacza to, że osiągnięta
została graniczna przyczepność pomiędzy opona-
mi i nawierzchnią drogi: zwolnić, aby dostosować
prędkość do warunków przyczepności do drogi.

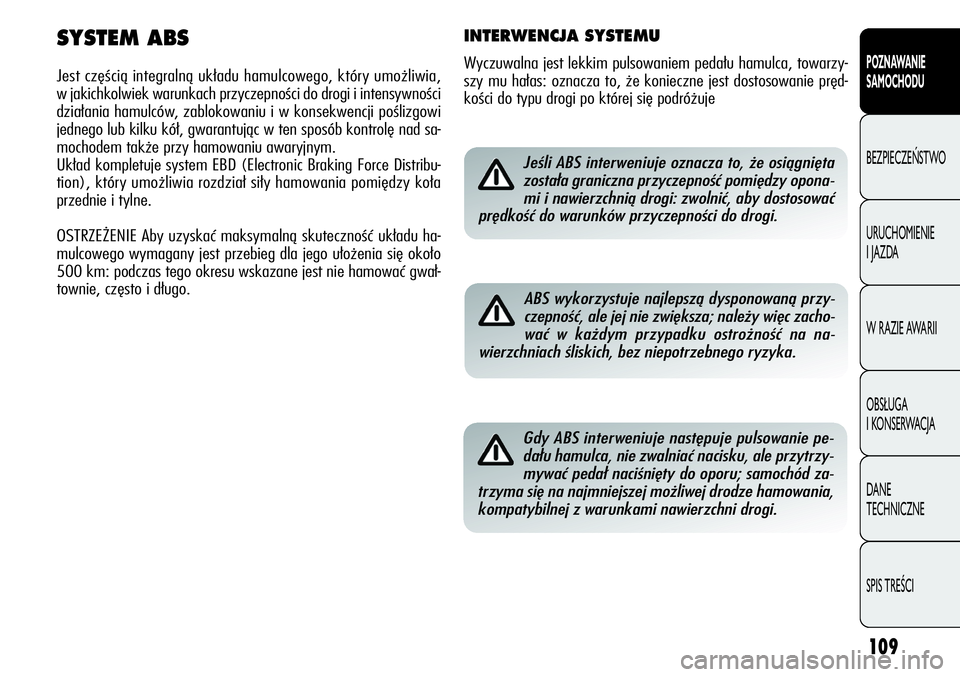

SYSTEM ABS
Jest częścią integralną układu hamulcowego, który umożliwia,
w jakichkolwiek warunkach przyczepności do drogi i intensywności
działania hamulców, zablokowaniu i w konsekwencji poślizgowi
jednego lub kilku kół, gwarantując w ten sposób kontrolę nad sa-
mochodem także przy hamowaniu awaryjnym.
Układ kompletuje system EBD (Electronic Braking Force Distribu-
tion), który umożliwia rozdział siły hamowania pomiędzy koła
przednie i tylne.
OSTRZEŻENIE Aby uzyskać maksymalną skuteczność układu ha-
mulcowego wymagany jest przebieg dla jego ułożenia się około
500 km: podczas tego okresu wskazane jest nie hamować gwał-
townie, często i długo.
ABS wykorzystuje najlepszą dysponowaną przy-
czepność, ale jej nie zwiększa; należy więc zacho-
wać w każdym przypadku ostrożność na na-
wierzchniach śliskich, bez niepotrzebnego ryzyka.
Gdy ABS interweniuje następuje pulsowanie pe-
dału hamulca, nie zwalniać nacisku, ale przytrzy-
mywać pedał naciśnięty do oporu; samochód za-
trzyma się na najmniejszej możliwej drodze hamowania,
kompatybilnej z warunkami nawierzchni drogi.
INTERWENCJA SYSTEMU
Wyczuwalna jest lekkim pulsowaniem pedału hamulca, towarzy-
szy mu hałas: oznacza to, że konieczne jest dostosowanie pręd-
kości do typu drogi po której się podróżuje

110
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
DANE
TECHNICZNE
SPIS TREŚCI

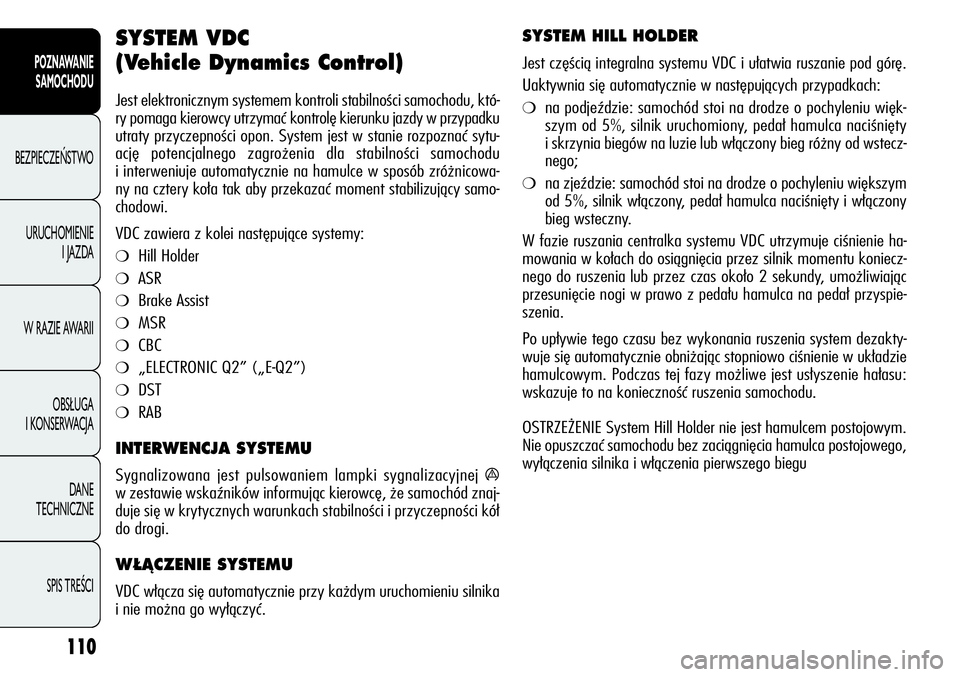

SYSTEM VDC
(Vehicle Dynamics Control)
Jest elektronicznym systemem kontroli stabilności samochodu, któ-
ry pomaga kierowcy utrzymać kontrolę kierunku jazdy w przypadku
utraty przyczepności opon. System jest w stanie rozpoznać sytu-
ację potencjalnego zagrożenia dla stabilności samochodu
i interweniuje automatycznie na hamulce w sposób zróżnicowa-
ny na cztery koła tak aby przekazać moment stabilizujący samo-
chodowi.
VDC zawiera z kolei następujące systemy:
❍Hill Holder
❍ASR
❍Brake Assist
❍MSR
❍CBC
❍„ELECTRONIC Q2” („E-Q2”)
❍DST
❍RAB
INTERWENCJA SYSTEMU
Sygnalizowana jest pulsowaniem lampki sygnalizacyjnej á
w zestawie wskaźników informując kierowcę, że samochód znaj-
duje się w krytycznych warunkach stabilności i przyczepności kół
do drogi.
W¸ÑCZENIE SYSTEMU
VDC włącza się automatycznie przy każdym uruchomieniu silnika
i nie można go wyłączyć.
SYSTEM HILL HOLDER
Jest częścią integralna systemu VDC i ułatwia ruszanie pod górę.
Uaktywnia się automatycznie w następujących przypadkach:
❍na podjeździe: samochód stoi na drodze o pochyleniu więk-
szym od 5%, silnik uruchomiony, pedał hamulca naciśnięty
i skrzynia biegów na luzie lub włączony bieg różny od wstecz-
nego;
❍na zjeździe: samochód stoi na drodze o pochyleniu większym
od 5%, silnik włączony, pedał hamulca naciśnięty i włączony
bieg wsteczny.
W fazie ruszania centralka systemu VDC utrzymuje ciśnienie ha-
mowania w kołach do osiągnięcia przez silnik momentu koniecz-
nego do ruszenia lub przez czas około 2 sekundy, umożliwiając
przesunięcie nogi w prawo z pedału hamulca na pedał przyspie-
szenia.
Po upływie tego czasu bez wykonania ruszenia system dezakty-
wuje się automatycznie obniżając stopniowo ciśnienie w układzie
hamulcowym. Podczas tej fazy możliwe jest usłyszenie hałasu:
wskazuje to na konieczność ruszenia samochodu.
OSTRZEŻENIE System Hill Holder nie jest hamulcem postojowym.
Nie opuszczać samochodu bez zaciągnięcia hamulca postojowego,
wyłączenia silnika i włączenia pierwszego biegu

111
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
DANE
TECHNICZNE
SPIS TREŚCI

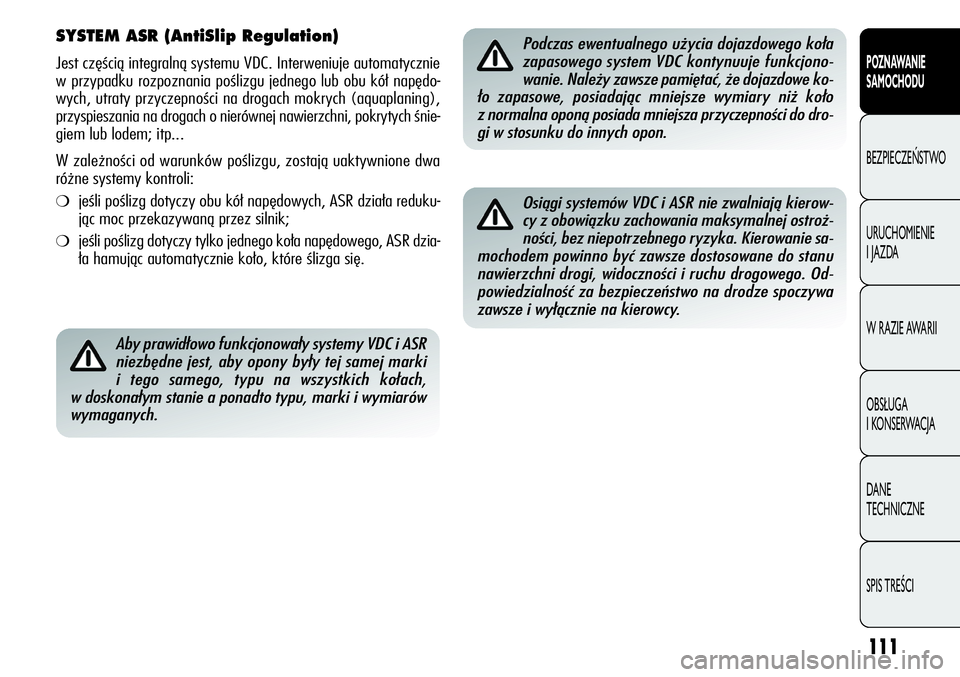

SYSTEM ASR (AntiSlip Regulation)
Jest częścią integralną systemu VDC. Interweniuje automatycznie
w przypadku rozpoznania poślizgu jednego lub obu kół napędo-
wych, utraty przyczepności na drogach mokrych (aquaplaning),
przyspieszania na drogach o nierównej nawierzchni, pokrytych śnie-
giem lub lodem; itp...
W zależności od warunków poślizgu, zostają uaktywnione dwa
różne systemy kontroli:
❍jeśli poślizg dotyczy obu kół napędowych, ASR działa reduku-
jąc moc przekazywaną przez silnik;
❍jeśli poślizg dotyczy tylko jednego koła napędowego, ASR dzia-
ła hamując automatycznie koło, które ślizga się.
Aby prawidłowo funkcjonowały systemy VDC i ASR
niezbędne jest, aby opony były tej samej marki
i tego samego, typu na wszystkich kołach,
w doskonałym stanie a ponadto typu, marki i wymiarów
wymaganych.
Podczas ewentualnego użycia dojazdowego koła
zapasowego system VDC kontynuuje funkcjono-
wanie. Należy zawsze pamiętać, że dojazdowe ko-
ło zapasowe, posiadając mniejsze wymiary niż koło
z normalna oponą posiada mniejsza przyczepności do dro-
gi w stosunku do innych opon.
Osiągi systemów VDC i ASR nie zwalniają kierow-
cy z obowiązku zachowania maksymalnej ostroż-
ności, bez niepotrzebnego ryzyka. Kierowanie sa-
mochodem powinno być zawsze dostosowane do stanu
nawierzchni drogi, widoczności i ruchu drogowego. Od-
powiedzialność za bezpieczeństwo na drodze spoczywa
zawsze i wyłącznie na kierowcy.

112
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
DANE
TECHNICZNE
SPIS TREŚCI
SYSTEM „ELECTRONIC Q2” („E-Q2”)
System „Electronic Q2” wykorzystuje układ hamulcowy, który
zachowuje się bardzo podobni do mechanizmu różnicowego
o ograniczonym poślizgu.
Układ hamulcowy przedni w warunkach przyspieszenia na zakrę-
cie działa na koło wewnętrzne, zwiększając w ten sposób moment
napędowy koła zewnętrznego (najbardziej obciążonego) roz-
dzielając moment pomiędzy koła napędowe przednie w sposób
dynamiczny i ciągły w zależności od warunków jazdy
i przyczepności do drogi.
System połączony z zawieszeniem przednim Mc Pherson, umoż-
liwia jazdę szczególnie sprawną i sportową samochodu.
SYSTEM DST (Dynamic Steering Torque)
Jest funkcją, która integruje elektryczny układ wspomagania kie-
rownicy z funkcjonowaniem VDC. W szczególności przy manew-
rowaniu VDC steruje układem kierowniczym działając na moment
skrętu, aby zachęcić kierowcę do wykonanie manewru w jak naj-
lepszy sposób. Funkcjonowanie przewiduje skoordynowane dzia-
łanie na hamulce i kierownicę aby poprawić poziom zawieszenia
i bezpieczeństwa samochodu. Układ kierowniczy działa na kie-
rownicę przekazując dodatkowy moment.
SYSTEM RAB (Ready Alert Brake)
(tylko przy w∏àczonym tr ybie „Dynamic”)
Jest funkcją, która umożliwia, przez wstępne zbliżenie klocków
do tarcz hamulcowych (przednich i tylnych) po manewrze gwał-
townego zwolnienia pedału przyspieszenia, szybszą reakcją ha-
mowania zmniejszając w ten sposób drogę hamowania.

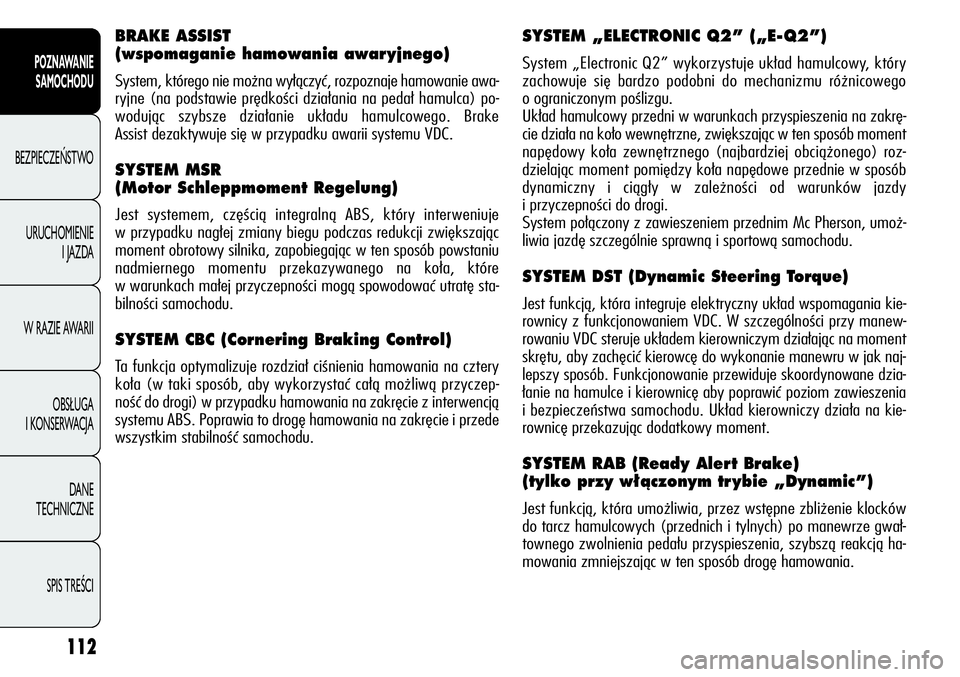

BRAKE ASSIST
(wspomaganie hamowania awar yjnego)
System, którego nie można wyłączyć, rozpoznaje hamowanie awa-
ryjne (na podstawie prędkości działania na pedał hamulca) po-
wodując szybsze działanie układu hamulcowego. Brake
Assist dezaktywuje się w przypadku awarii systemu VDC.
SYSTEM MSR
(Motor Schleppmoment Regelung)
Jest systemem, częścią integralną ABS, który interweniuje
w przypadku nagłej zmiany biegu podczas redukcji zwiększając
moment obrotowy silnika, zapobiegając w ten sposób powstaniu
nadmiernego momentu przekazywanego na koła, które
w warunkach małej przyczepności mogą spowodować utratę sta-
bilności samochodu.
SYSTEM CBC (Cornering Braking Control)
Ta funkcja optymalizuje rozdział ciśnienia hamowania na cztery
koła (w taki sposób, aby wykorzystać całą możliwą przyczep-
ność do drogi) w przypadku hamowania na zakręcie z interwencją
systemu ABS. Poprawia to drogę hamowania na zakręcie i przede
wszystkim stabilność samochodu.

113
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
DANE
TECHNICZNE
SPIS TREŚCI

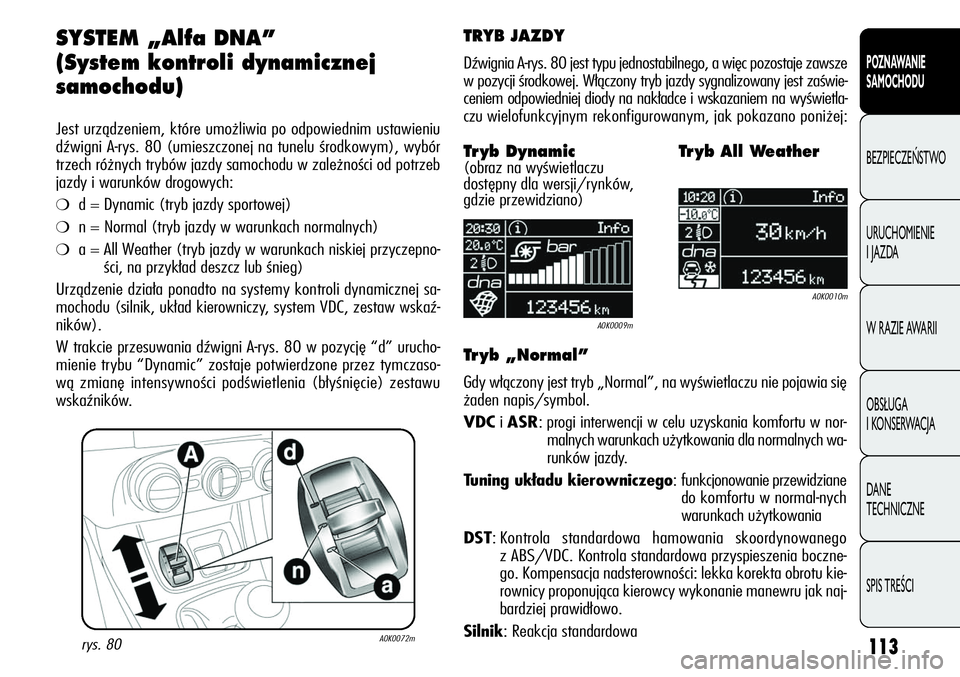

SYSTEM „Alfa DNA”
(System kontroli dynamicznej
samochodu)
Jest urządzeniem, które umożliwia po odpowiednim ustawieniu
dźwigni A-rys. 80 (umieszczonej na tunelu środkowym), wybór
trzech różnych trybów jazdy samochodu w zależności od potrzeb
jazdy i warunków drogowych:
❍d = Dynamic (tryb jazdy sportowej)
❍n = Normal (tryb jazdy w warunkach normalnych)
❍a = All Weather (tryb jazdy w warunkach niskiej przyczepno-
ści, na przykład deszcz lub śnieg)
Urządzenie działa ponadto na systemy kontroli dynamicznej sa-
mochodu (silnik, układ kierowniczy, system VDC, zestaw wskaź-
ników).
W trakcie przesuwania dźwigni A-rys. 80 w pozycję “d” urucho-
mienie trybu “Dynamic” zostaje potwierdzone przez tymczaso-
wą zmianę intensywności podświetlenia (błyśnięcie) zestawu
wskaźników.
rys. 80A0K0072m
TRYB JAZDY
Dźwignia A-rys. 80 jest typu jednostabilnego, a więc pozostaje zawsze
w pozycji środkowej. Włączony tryb jazdy sygnalizowany jest zaświe-
ceniem odpowiedniej diody na nakładce i wskazaniem na wyświetla-
czu wielofunkcyjnym rekonfigurowanym, jak pokazano poniżej:
A0K0009m
A0K0010m
Tr yb Dynamic (obraz na wyświetlaczu
dostępny dla wersji/rynków,
gdzie przewidziano)Tr yb All Weather
Tr yb „Normal”
Gdy włączony jest tryb „Normal”, na wyświetlaczu nie pojawia się
żaden napis/symbol.
VDCiASR: progi interwencji w celu uzyskania komfortu w nor-
malnych warunkach użytkowania dla normalnych wa-
runków jazdy.
Tuning układu kierowniczego: funkcjonowanie przewidziane
do komfortu w normal-nych
warunkach użytkowania
DST: Kontrola standardowa hamowania skoordynowanego
z ABS/VDC. Kontrola standardowa przyspieszenia boczne-
go. Kompensacja nadsterowności: lekka korekta obrotu kie-
rownicy proponująca kierowcy wykonanie manewru jak naj-
bardziej prawidłowo.
Silnik: Reakcja standardowa

114
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
DANE
TECHNICZNE
SPIS TREŚCI

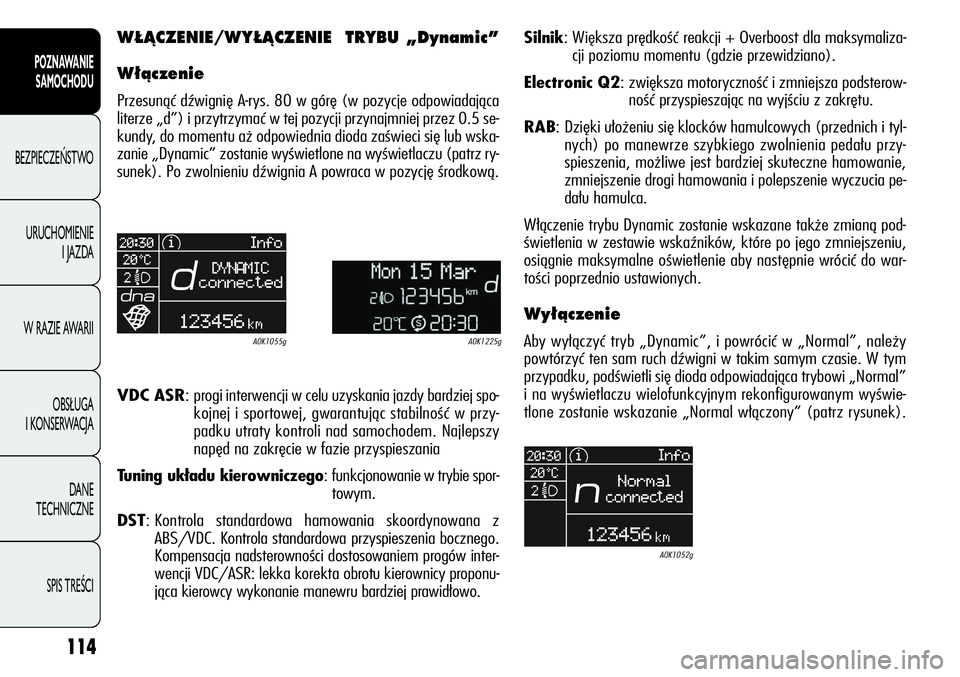

W¸ÑCZENIE/WY¸ÑCZENIE TRYBU „Dynamic”
W∏àczenie
Przesunąć dźwignię A-rys. 80 w górę (w pozycje odpowiadająca
literze „d”) i przytrzymać w tej pozycji przynajmniej przez 0.5 se-
kundy, do momentu aż odpowiednia dioda zaświeci się lub wska-
zanie „Dynamic” zostanie wyświetlone na wyświetlaczu (patrz ry-
sunek). Po zwolnieniu dźwignia A powraca w pozycję środkową.Silnik: Większa prędkość reakcji + Overboost dla maksymaliza-
cji poziomu momentu (gdzie przewidziano).
Electronic Q2: zwiększa motoryczność i zmniejsza podsterow-
ność przyspieszając na wyjściu z zakrętu.
RAB: Dzięki ułożeniu się klocków hamulcowych (przednich i tyl-
nych) po manewrze szybkiego zwolnienia pedału przy-
spieszenia, możliwe jest bardziej skuteczne hamowanie,
zmniejszenie drogi hamowania i polepszenie wyczucia pe-
dału hamulca.
Włączenie trybu Dynamic zostanie wskazane także zmianą pod-
świetlenia w zestawie wskaźników, które po jego zmniejszeniu,
osiągnie maksymalne oświetlenie aby następnie wrócić do war-
tości poprzednio ustawionych.
Wy∏àczenie
Aby wyłączyć tryb „Dynamic”, i powrócić w „Normal”, należy
powtórzyć ten sam ruch dźwigni w takim samym czasie. W tym
przypadku, podświetli się dioda odpowiadająca trybowi „Normal”
i na wyświetlaczu wielofunkcyjnym rekonfigurowanym wyświe-
tlone zostanie wskazanie „Normal włączony” (patrz rysunek).A0K1225g A0K1055g
A0K1052g
VDC ASR: progi interwencji w celu uzyskania jazdy bardziej spo-
kojnej i sportowej, gwarantując stabilność w przy-
padku utraty kontroli nad samochodem. Najlepszy
napęd na zakręcie w fazie przyspieszania
Tuning układu kierowniczego: funkcjonowanie w trybie spor-
towym.
DST: Kontrola standardowa hamowania skoordynowana z
ABS/VDC. Kontrola standardowa przyspieszenia bocznego.
Kompensacja nadsterowności dostosowaniem progów inter-
wencji VDC/ASR: lekka korekta obrotu kierownicy proponu-
jąca kierowcy wykonanie manewru bardziej prawidłowo.

115
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
DANE
TECHNICZNE
SPIS TREŚCI

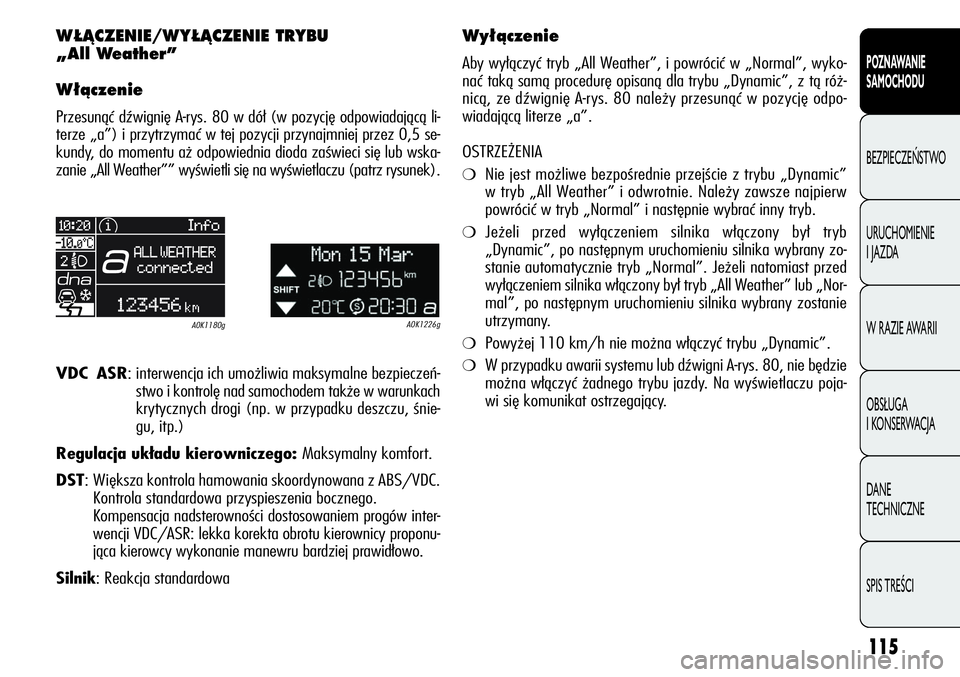

W¸ÑCZENIE/WY¸ÑCZENIE TRYBU
„All Weather”
W∏àczenie
Przesunąć dźwignię A-rys. 80 w dół (w pozycję odpowiadającą li-
terze „a”) i przytrzymać w tej pozycji przynajmniej przez 0,5 se-
kundy, do momentu aż odpowiednia dioda zaświeci się lub wska-
zanie „All Weather”” wyświetli się na wyświetlaczu (patrz rysunek).
A0K1226g A0K1180g
VDC ASR: interwencja ich umożliwia maksymalne bezpieczeń-
stwo i kontrolę nad samochodem także w warunkach
krytycznych drogi (np. w przypadku deszczu, śnie-
gu, itp.)
Regulacja układu kierowniczego:Maksymalny komfort.
DST: Większa kontrola hamowania skoordynowana z ABS/VDC.
Kontrola standardowa przyspieszenia bocznego.
Kompensacja nadsterowności dostosowaniem progów inter-
wencji VDC/ASR: lekka korekta obrotu kierownicy proponu-
jąca kierowcy wykonanie manewru bardziej prawidłowo.
Silnik: Reakcja standardowa
Wy∏àczenie
Aby wyłączyć tryb „All Weather”, i powrócić w „Normal”, wyko-
nać taką samą procedurę opisaną dla trybu „Dynamic”, z tą róż-
nicą, ze dźwignię A-rys. 80 należy przesunąć w pozycję odpo-
wiadającą literze „a”.
OSTRZEŻENIA
❍Nie jest możliwe bezpośrednie przejście z trybu „Dynamic”
w tryb „All Weather” i odwrotnie. Należy zawsze najpierw
powrócić w tryb „Normal” i następnie wybrać inny tryb.
❍Jeżeli przed wyłączeniem silnika włączony był tryb
„Dynamic”, po następnym uruchomieniu silnika wybrany zo-
stanie automatycznie tryb „Normal”. Jeżeli natomiast przed
wyłączeniem silnika włączony był tryb „All Weather” lub „Nor-
mal”, po następnym uruchomieniu silnika wybrany zostanie
utrzymany.
❍Powyżej 110 km/h nie można włączyć trybu „Dynamic”.
❍W przypadku awarii systemu lub dźwigni A-rys. 80, nie będzie
można włączyć żadnego trybu jazdy. Na wyświetlaczu poja-
wi się komunikat ostrzegający.

116
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
DANE
TECHNICZNE
SPIS TREŚCI

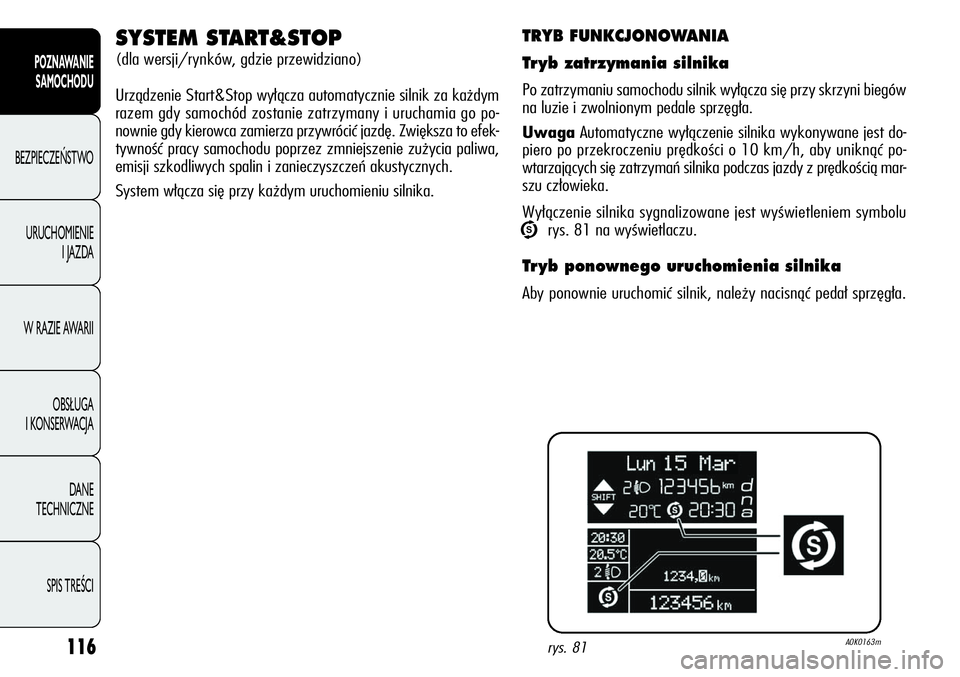

TRYB FUNKCJONOWANIA
Tr yb zatrzymania silnika
Po zatrzymaniu samochodu silnik wyłącza się przy skrzyni biegów
na luzie i zwolnionym pedale sprzęgła.
UwagaAutomatyczne wyłączenie silnika wykonywane jest do-
piero po przekroczeniu prędkości o 10 km/h, aby uniknąć po-
wtarzających się zatrzymań silnika podczas jazdy z prędkością mar-
szu człowieka.
Wyłączenie silnika sygnalizowane jest wyświetleniem symbolu
U rys. 81 na wyświetlaczu.
Tr yb ponownego uruchomienia silnika
Aby ponownie uruchomić silnik, należy nacisnąć pedał sprzęgła.
rys. 81A0K0163m
SYSTEM START&STOP
(dla wersji/rynków, gdzie przewidziano)
Urządzenie Start&Stop wyłącza automatycznie silnik za każdym
razem gdy samochód zostanie zatrzymany i uruchamia go po-
nownie gdy kierowca zamierza przywrócić jazdę. Zwiększa to efek-
tywność pracy samochodu poprzez zmniejszenie zużycia paliwa,
emisji szkodliwych spalin i zanieczyszczeń akustycznych.
System włącza się przy każdym uruchomieniu silnika.
