Alfa Romeo Giulietta 2012 Drift- och underhållshandbok (in Swedish)
Manufacturer: ALFA ROMEO, Model Year: 2012, Model line: Giulietta, Model: Alfa Romeo Giulietta 2012Pages: 297, PDF Size: 7.73 MB
Page 1 of 297
DRIFT OCH UNDERHÅLL
SVENSKA
Alfa Services
Cop Alfa Giulietta SW 16-09-2011 9:16 Pagina 1
Page 2 of 297
Vi som har skapat, projekterat och konstruerat din bil, har verkligen djupgående
kunskaper om varje detalj och beståndsdel. I de auktoriserade verkstäderna Alfa Romeo Servicehar teknikerna
utbildats direkt av oss och de erbjuder dig både kvalitet och professionalism id allt underhållsarbete.
Alfa Romeo-verkstäderna står alltid till ditt förfogande för regelbundet underhåll,
årstidsbaserade kontroller och för praktiska råd från våra experter.
Med originalreservdelar från Alfa Romeo, bibehåller du alla egenskaper som gjorde
att du valde din nya bil, som pålitlighet, komfort och prestanda oförändrade.
Be alltid om originalreservdelar vid byte av de komponenter som vi använder för att bygga
våra bilar och som vi rekommenderar dig, eftersom de är resultatet av vårt kontinuerliga engagemang
när det gäller forskning och utveckling för att skapa alltmer innovativa teknologier.
Av alla dessa skäl ska bara nöja dig med originalreservdelar.
De är de enda som har framtagits av Alfa Romeo speciellt för din bil.
SÄKERHET:
BROMSSYSTEMETEKOLOGI: PARTIKELFILTER,
UNDERHÅLL PÅ KLIMATANLÄGGNINGENKÖRKOMFORT: FJÄDRINGAR
OCH VINDRUTETORKARE PRESTANDA: TÄNDSTIFT,
INSPRUTARE OCH BATTERIERLINEACCESSORI:
LASTHÅLLARE, FÄLGAR
VARFÖR MAN BÖR VÄLJA
ORIGINALRESERVDELAR
Cop Alfa Giulietta SW 16-09-2011 9:16 Pagina 2
Page 3 of 297
Page 4 of 297
Page 5 of 297

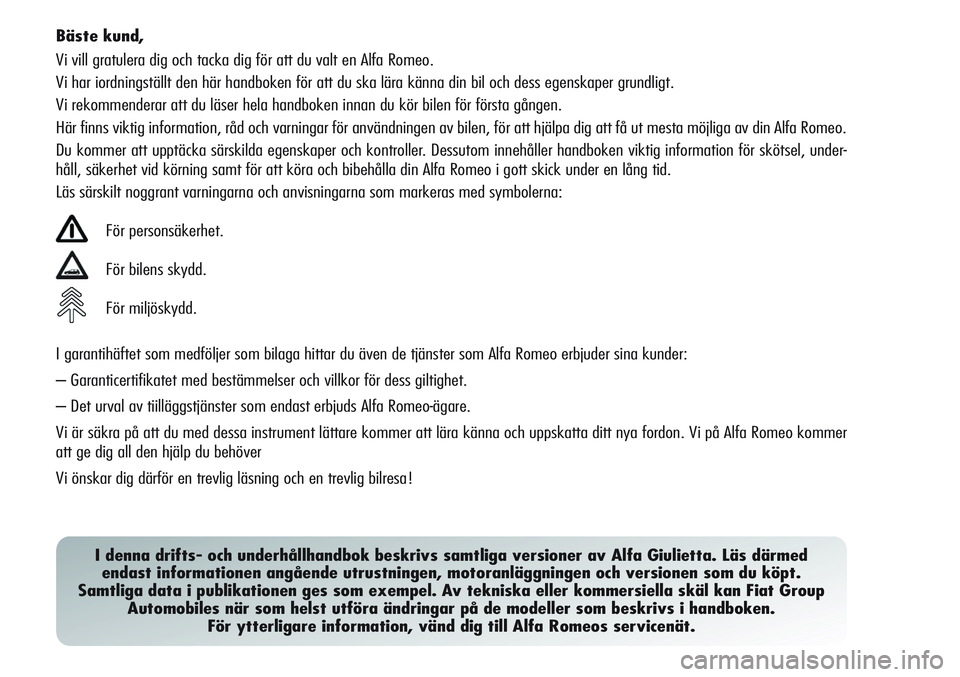

Bäste kund,
Vi vill gratulera dig och tacka dig för att du valt en Alfa Romeo.
Vi har iordningställt den här handboken för att du ska lära känna din bil och dess egenskaper grundligt.
Vi rekommenderar att du läser hela handboken innan du kör bilen för första gången.
Här finns viktig information, råd och varningar för användningen av bilen, för att hjälpa dig att få ut mesta möjliga av din Alfa Romeo.
Du kommer att upptäcka särskilda egenskaper och kontroller. Dessutom innehåller handboken viktig information för skötsel, under-
håll, säkerhet vid körning samt för att köra och bibehålla din Alfa Romeo i gott skick under en lång tid.
Läs särskilt noggrant varningarna och anvisningarna som markeras med symbolerna:
För personsäkerhet.
För bilens skydd.
För miljöskydd.
I garantihäftet som medföljer som bilaga hittar du även de tjänster som Alfa Romeo erbjuder sina kunder:
– Garanticertifikatet med bestämmelser och villkor för dess giltighet.
– Det urval av tiilläggstjänster som endast erbjuds Alfa Romeo-ägare.
Vi är säkra på att du med dessa instrument lättare kommer att lära känna och uppskatta ditt nya fordon. Vi på Alfa Romeo kommer
att ge dig all den hjälp du behöver
Vi önskar dig därför en trevlig läsning och en trevlig bilresa!
I denna drifts- och underhållhandbok beskrivs samtliga versioner av Alfa Giulietta. Läs därmed
endast informationen angående utrustningen, motoranläggningen och versionen som du köpt.
Samtliga data i publikationen ges som exempel. Av tekniska eller kommersiella skäl kan Fiat Group
Automobiles när som helst utföra ändringar på de modeller som beskrivs i handboken.
För ytterligare information, vänd dig till Alfa Romeos servicenät.
Page 6 of 297

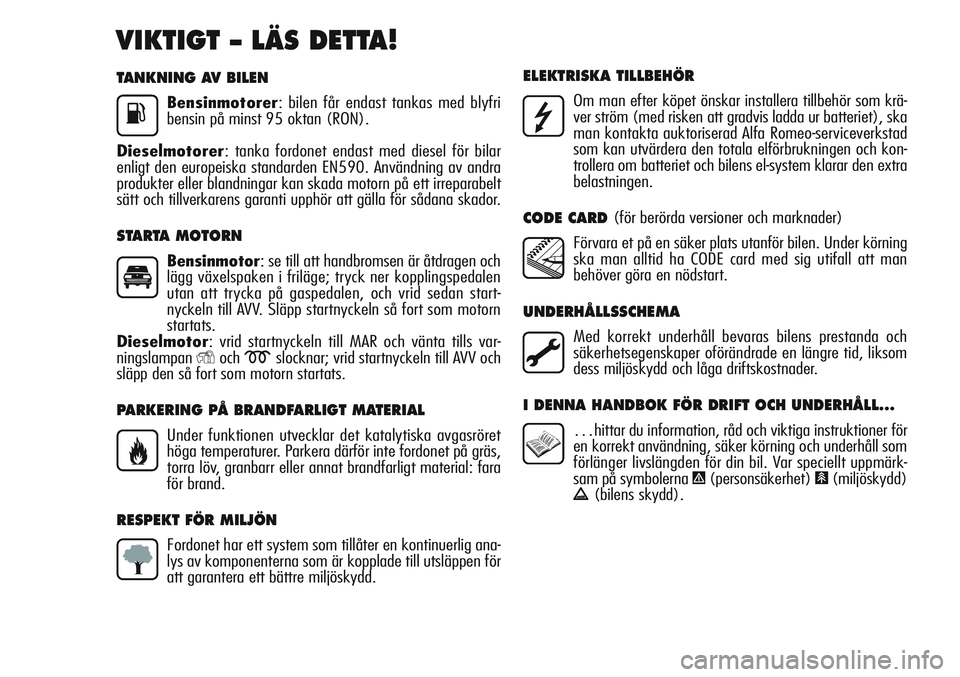

TANKNING AV BILEN
Bensinmotorer: bilen får endast tankas med blyfri
bensin på minst 95 oktan (RON).
Dieselmotorer: tanka fordonet endast med diesel för bilar
enligt den europeiska standarden EN590. Användning av andra
produkter eller blandningar kan skada motorn på ett irreparabelt
sätt och tillverkarens garanti upphör att gälla för sådana skador.
STARTA MOTORN
Bensinmotor: se till att handbromsen är åtdragen och
lägg växelspaken i friläge; tryck ner kopplingspedalen
utan att trycka på gaspedalen, och vrid sedan start-
nyckeln till AVV. Släpp startnyckeln så fort som motorn
startats.
Dieselmotor: vrid startnyckeln till MAR och vänta tills var-
ningslampan
Yoch mslocknar; vrid startnyckeln till AVV och
släpp den så fort som motorn startats.
PARKERING PÅ BRANDFARLIGT MATERIAL
Under funktionen utvecklar det katalytiska avgasröret
höga temperaturer. Parkera därför inte fordonet på gräs,
torra löv, granbarr eller annat brandfarligt material: fara
för brand.
RESPEKT FÖR MILJÖN
Fordonet har ett system som tillåter en kontinuerlig ana-
lys av komponenterna som är kopplade till utsläppen för
att garantera ett bättre miljöskydd.
ELEKTRISKA TILLBEHÖR
Om man efter köpet önskar installera tillbehör som krä-
ver ström (med risken att gradvis ladda ur batteriet), ska
man kontakta auktoriserad Alfa Romeo-serviceverkstad
som kan utvärdera den totala elförbrukningen och kon-
trollera om batteriet och bilens el-system klarar den extra
belastningen.
CODE CARD(för berörda versioner och marknader)
Förvara et på en säker plats utanför bilen. Under körning
ska man alltid ha CODE card med sig utifall att man
behöver göra en nödstart.
UNDERHÅLLSSCHEMA
Med korrekt underhåll bevaras bilens prestanda och
säkerhetsegenskaper oförändrade en längre tid, liksom
dess miljöskydd och låga driftskostnader.
I DENNA HANDBOK FÖR DRIFT OCH UNDERHÅLL...
…hittar du information, råd och viktiga instruktioner för
en korrekt användning, säker körning och underhåll som
förlänger livslängden för din bil. Var speciellt uppmärk-
sam på symbolerna
"(personsäkerhet) #(miljöskydd)â(bilens skydd).
VIKTIGT – LÄS DETTA!
K
Page 7 of 297
3
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLLS-
FÖRTECKNING

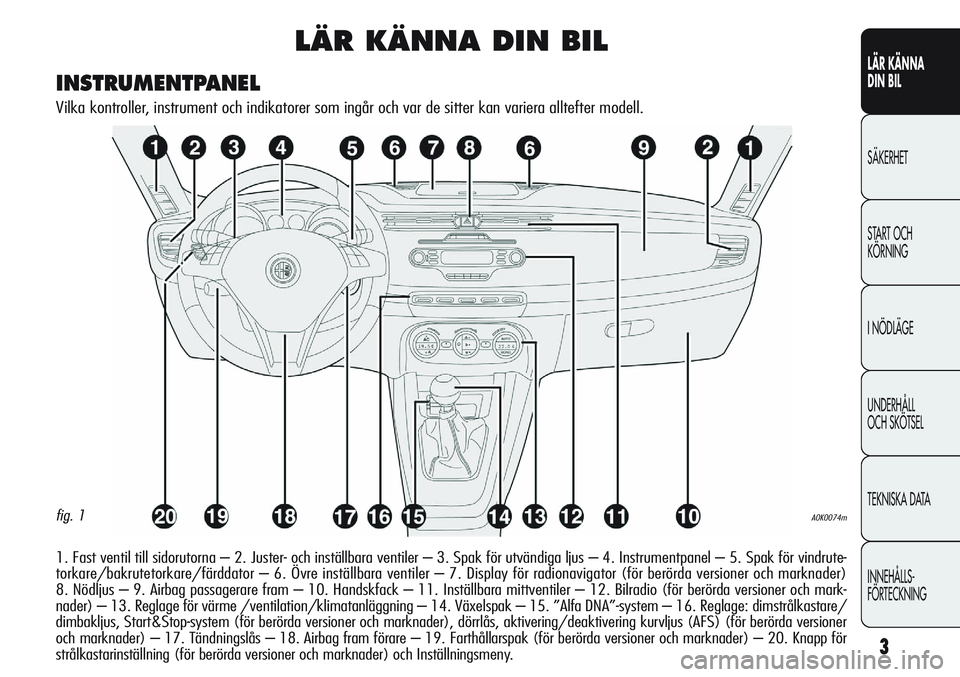

LÄR KÄNNA DIN BIL
1. Fast ventil till sidorutorna – 2. Juster- och inställbara ventiler – 3. Spak för utvändiga ljus – 4. Instrumentpanel – 5. Spak för vindrute-
torkare/bakrutetorkare/färddator – 6. Övre inställbara ventiler – 7. Display för radionavigator (för berörda versioner och marknader)
8. Nödljus – 9. Airbag passagerare fram – 10. Handskfack – 11. Inställbara mittventiler – 12. Bilradio (för berörda versioner och mark-
nader) – 13. Reglage för värme /ventilation/klimatanläggning – 14. Växelspak – 15. ”Alfa DNA”-system – 16. Reglage: dimstrålkastare/
dimbakljus, Start&Stop-system (för berörda versioner och marknader), dörrlås, aktivering/deaktivering kurvljus (AFS) (för berörda versioner
och marknader) – 17. Tändningslås – 18. Airbag fram förare – 19. Farthållarspak (för berörda versioner och marknader) – 20. Knapp för
strålkastarinställning (för berörda versioner och marknader) och Inställningsmeny.
A0K0074mfig. 1
INSTRUMENTPANEL
Vilka kontroller, instrument och indikatorer som ingår och var de sitter kan variera alltefter modell.
Page 8 of 297
4
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLLS-
FÖRTECKNING

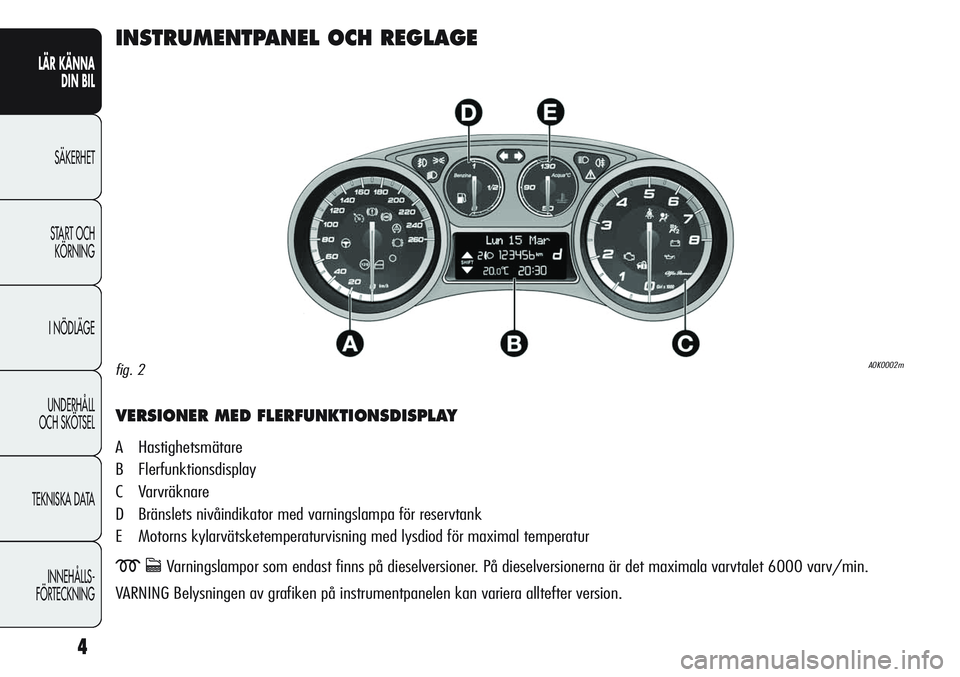

INSTRUMENTPANEL OCH REGLAGE
VERSIONER MED FLERFUNKTIONSDISPLAY
A Hastighetsmätare
B Flerfunktionsdisplay
C Varvräknare
D Bränslets nivåindikator med varningslampa för reservtank
E Motorns kylarvätsketemperaturvisning med lysdiod för maximal temperatur
mcVarningslampor som endast finns på dieselversioner. På dieselversionerna är det maximala varvtalet 6000 varv/min.
VARNING Belysningen av grafiken på instrumentpanelen kan variera alltefter version.
A0K0002mfig. 2
Page 9 of 297
5
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLLS-
FÖRTECKNING

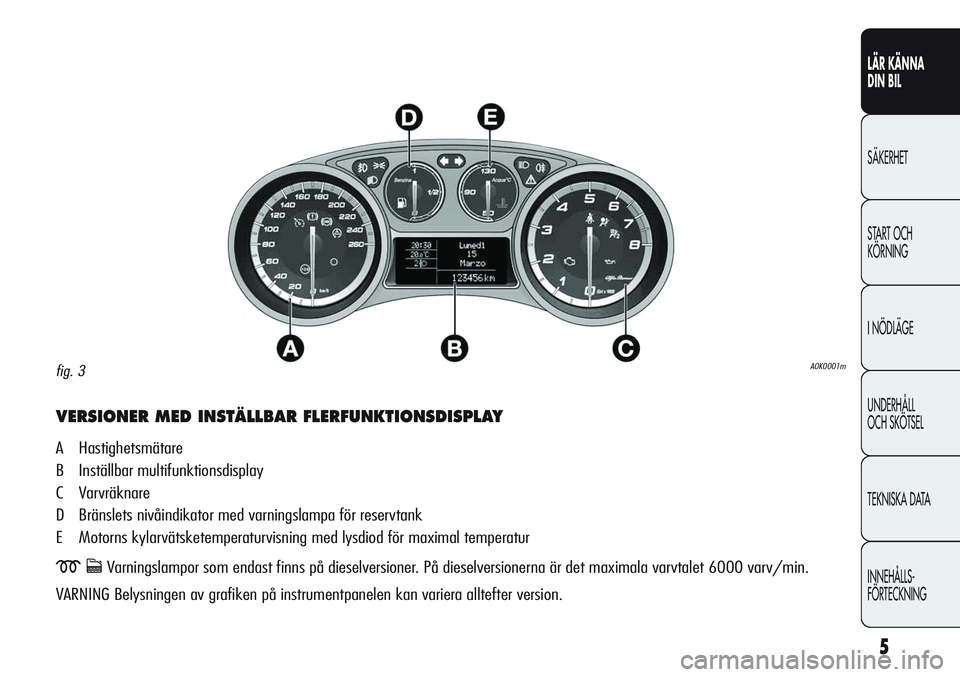

VERSIONER MED INSTÄLLBAR FLERFUNKTIONSDISPLAY
A Hastighetsmätare
B Inställbar multifunktionsdisplay
C Varvräknare
D Bränslets nivåindikator med varningslampa för reservtank
E Motorns kylarvätsketemperaturvisning med lysdiod för maximal temperatur
mcVarningslampor som endast finns på dieselversioner. På dieselversionerna är det maximala varvtalet 6000 varv/min.
VARNING Belysningen av grafiken på instrumentpanelen kan variera alltefter version.
A0K0001mfig. 3
Page 10 of 297
6
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLLS-
FÖRTECKNING

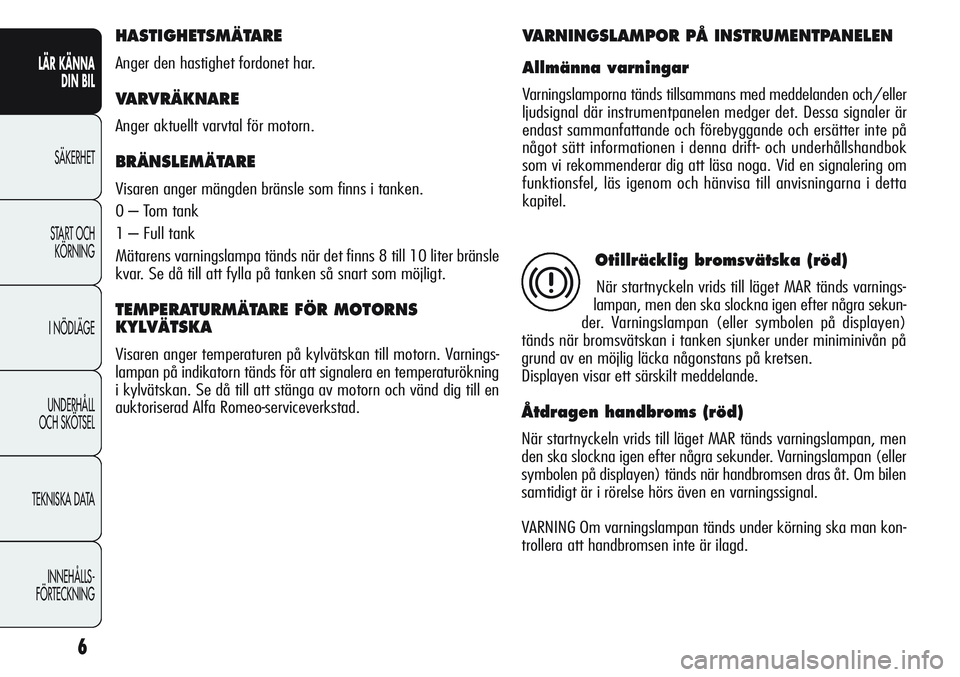

HASTIGHETSMÄTARE
Anger den hastighet fordonet har.
VARVRÄKNARE
Anger aktuellt varvtal för motorn.
BRÄNSLEMÄTARE
Visaren anger mängden bränsle som finns i tanken.
0 – Tom tank
1 – Full tank
Mätarens varningslampa tänds när det finns 8 till 10 liter bränsle
kvar. Se då till att fylla på tanken så snart som möjligt.
TEMPERATURMÄTARE FÖR MOTORNS
KYLVÄTSKA
Visaren anger temperaturen på kylvätskan till motorn. Varnings-
lampan på indikatorn tänds för att signalera en temperaturökning
i kylvätskan. Se då till att stänga av motorn och vänd dig till en
auktoriserad Alfa Romeo-serviceverkstad.
VARNINGSLAMPOR PÅ INSTRUMENTPANELEN
Allmänna varningar
Varningslamporna tänds tillsammans med meddelanden och/eller
ljudsignal där instrumentpanelen medger det. Dessa signaler är
endast sammanfattande och förebyggande och ersätter inte på
något sätt informationen i denna drift- och underhållshandbok
som vi rekommenderar dig att läsa noga. Vid en signalering om
funktionsfel, läs igenom och hänvisa till anvisningarna i detta
kapitel.
Otillräcklig bromsvätska (röd)
När startnyckeln vrids till läget MAR tänds varnings-
lampan, men den ska slockna igen efter några sekun-
der. Varningslampan (eller symbolen på displayen)
tänds när bromsvätskan i tanken sjunker under miniminivån på
grund av en möjlig läcka någonstans på kretsen.
Displayen visar ett särskilt meddelande.
Åtdragen handbroms (röd)
När startnyckeln vrids till läget MAR tänds varningslampan, men
den ska slockna igen efter några sekunder. Varningslampan (eller
symbolen på displayen) tänds när handbromsen dras åt. Om bilen
samtidigt är i rörelse hörs även en varningssignal.
VARNING Om varningslampan tänds under körning ska man kon-
trollera att handbromsen inte är ilagd.
x
