17
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

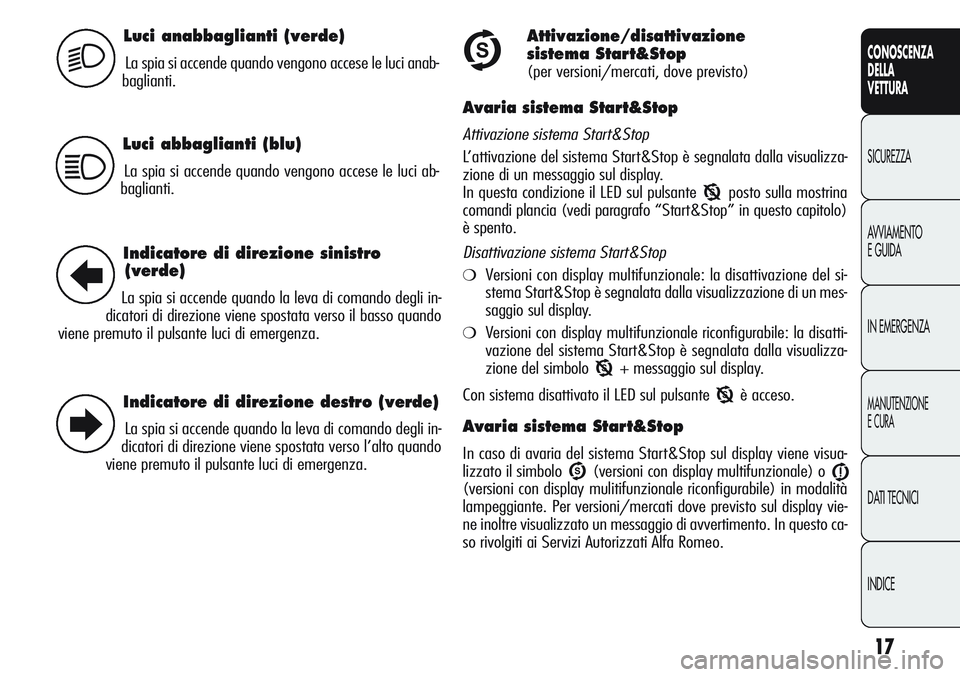

Luci anabbaglianti (verde)
La spia si accende quando vengono accese le luci anab-
baglianti.2U
Luci abbaglianti (blu)
La spia si accende quando vengono accese le luci ab-
baglianti.1
Indicatore di direzione sinistro
(verde)
La spia si accende quando la leva di comando degli in-
dicatori di direzione viene spostata verso il basso quando
viene premuto il pulsante luci di emergenza.
Indicatore di direzione destro (verde)
La spia si accende quando la leva di comando degli in-
dicatori di direzione viene spostata verso l’alto quando
viene premuto il pulsante luci di emergenza.
R
E
Attivazione/disattivazione
sistema Start&Stop
(per versioni/mercati, dove previsto)
Avaria sistema Start&Stop
Attivazione sistema Start&Stop
L’attivazione del sistema Start&Stop è segnalata dalla visualizza-
zione di un messaggio sul display.
In questa condizione il LED sul pulsante
Tposto sulla mostrina
comandi plancia (vedi paragrafo “Start&Stop” in questo capitolo)
è spento.
Disattivazione sistema Start&Stop
❍Versioni con display multifunzionale: la disattivazione del si-
stema Start&Stop è segnalata dalla visualizzazione di un mes-
saggio sul display.
❍Versioni con display multifunzionale riconfigurabile: la disatti-
vazione del sistema Start&Stop è segnalata dalla visualizza-
zione del simbolo
T+ messaggio sul display.
Con sistema disattivato il LED sul pulsante
Tè acceso.
Avaria sistema Start&Stop
In caso di avaria del sistema Start&Stop sul display viene visua-
lizzato il simbolo
U(versioni con display multifunzionale) oj
(versioni con display mulitifunzionale riconfigurabile) in modalità
lampeggiante. Per versioni/mercati dove previsto sul display vie-
ne inoltre visualizzato un messaggio di avvertimento. In questo ca-
so rivolgiti ai Servizi Autorizzati Alfa Romeo.

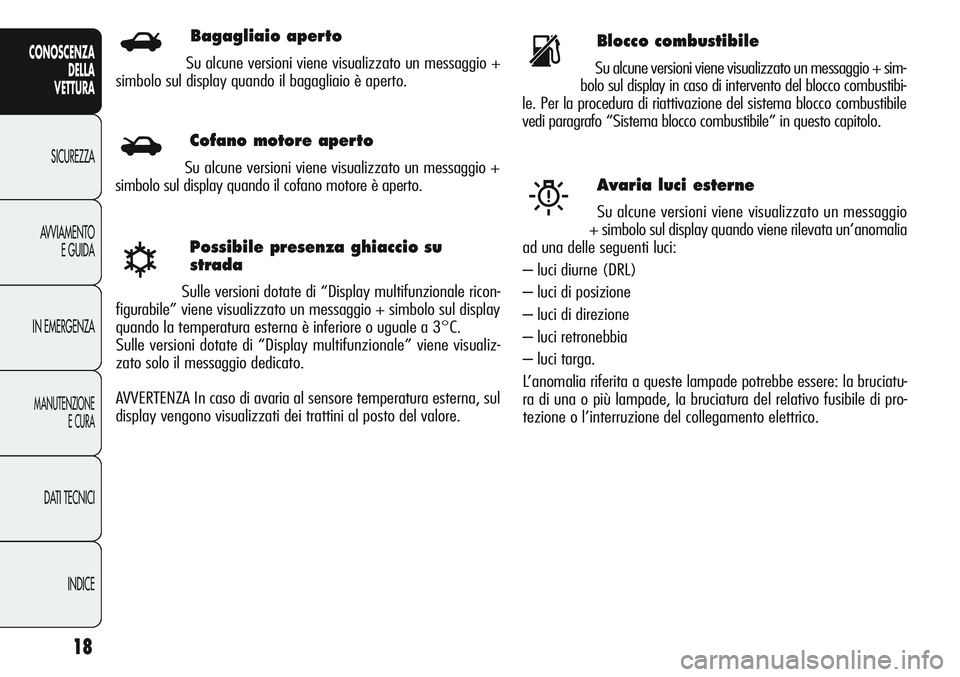

Bagagliaio aperto
Su alcune versioni viene visualizzato un messaggio +
simbolo sul display quando il bagagliaio è aperto.
18
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
Possibile presenza ghiaccio su
strada
Sulle versioni dotate di “Display multifunzionale ricon-
figurabile” viene visualizzato un messaggio + simbolo sul display
quando la temperatura esterna è inferiore o uguale a 3°C.
Sulle versioni dotate di “Display multifunzionale” viene visualiz-
zato solo il messaggio dedicato.
AVVERTENZA In caso di avaria al sensore temperatura esterna, sul
display vengono visualizzati dei trattini al posto del valore.
√
Blocco combustibile
Su alcune versioni viene visualizzato un messaggio + sim-
bolo sul display in caso di intervento del blocco combustibi-
le. Per la procedura di riattivazione del sistema blocco combustibile
vedi paragrafo “Sistema blocco combustibile” in questo capitolo.s
Avaria luci esterne
Su alcune versioni viene visualizzato un messaggio
+ simbolo sul display quando viene rilevata un’anomalia
ad una delle seguenti luci:
– luci diurne (DRL)
– luci di posizione
– luci di direzione
– luci retronebbia
– luci targa.
L’anomalia riferita a queste lampade potrebbe essere: la bruciatu-
ra di una o più lampade, la bruciatura del relativo fusibile di pro-
tezione o l’interruzione del collegamento elettrico.W
R
Cofano motore aperto
Su alcune versioni viene visualizzato un messaggio +
simbolo sul display quando il cofano motore è aperto.
S

19
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

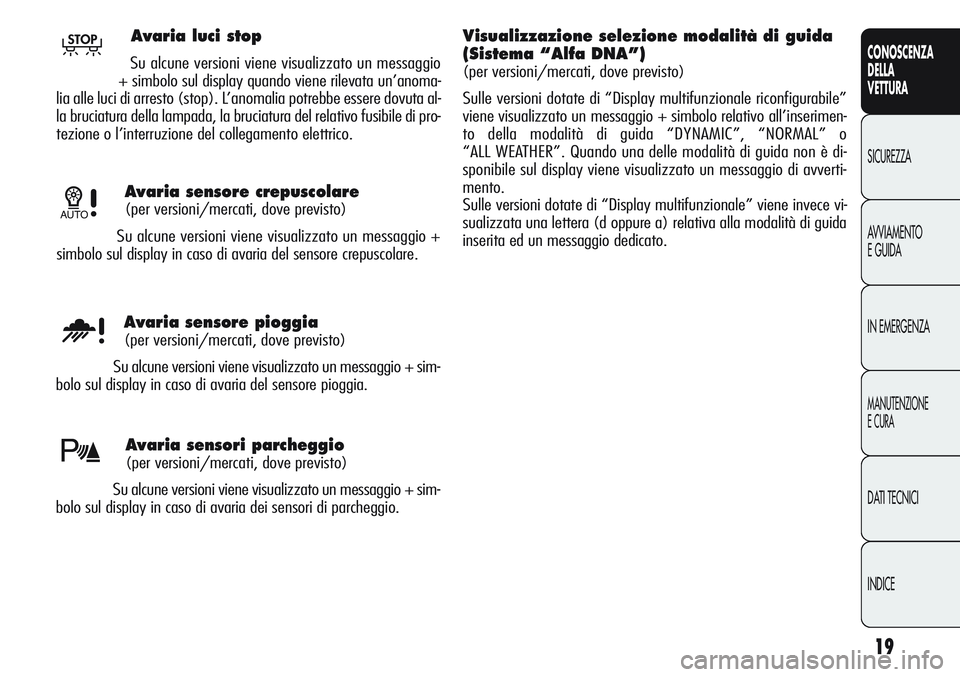

Avaria sensore crepuscolare
(per versioni/mercati, dove previsto)
Su alcune versioni viene visualizzato un messaggio +
simbolo sul display in caso di avaria del sensore crepuscolare.1
Avaria sensori parcheggio
(per versioni/mercati, dove previsto)
Su alcune versioni viene visualizzato un messaggio + sim-
bolo sul display in caso di avaria dei sensori di parcheggio.
Avaria sensore pioggia
(per versioni/mercati, dove previsto)
Su alcune versioni viene visualizzato un messaggio + sim-
bolo sul display in caso di avaria del sensore pioggia.u
t
Avaria luci stop
Su alcune versioni viene visualizzato un messaggio
+ simbolo sul display quando viene rilevata un’anoma-
lia alle luci di arresto (stop). L’anomalia potrebbe essere dovuta al-
la bruciatura della lampada, la bruciatura del relativo fusibile di pro-
tezione o l’interruzione del collegamento elettrico.TVisualizzazione selezione modalità di guida
(Sistema “Alfa DNA”)
(per versioni/mercati, dove previsto)
Sulle versioni dotate di “Display multifunzionale riconfigurabile”
viene visualizzato un messaggio + simbolo relativo all’inserimen-
to della modalità di guida “DYNAMIC”, “NORMAL” o
“ALL WEATHER”. Quando una delle modalità di guida non è di-
sponibile sul display viene visualizzato un messaggio di avverti-
mento.
Sulle versioni dotate di “Display multifunzionale” viene invece vi-
sualizzata una lettera (d oppure a) relativa alla modalità di guida
inserita ed un messaggio dedicato.

20
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

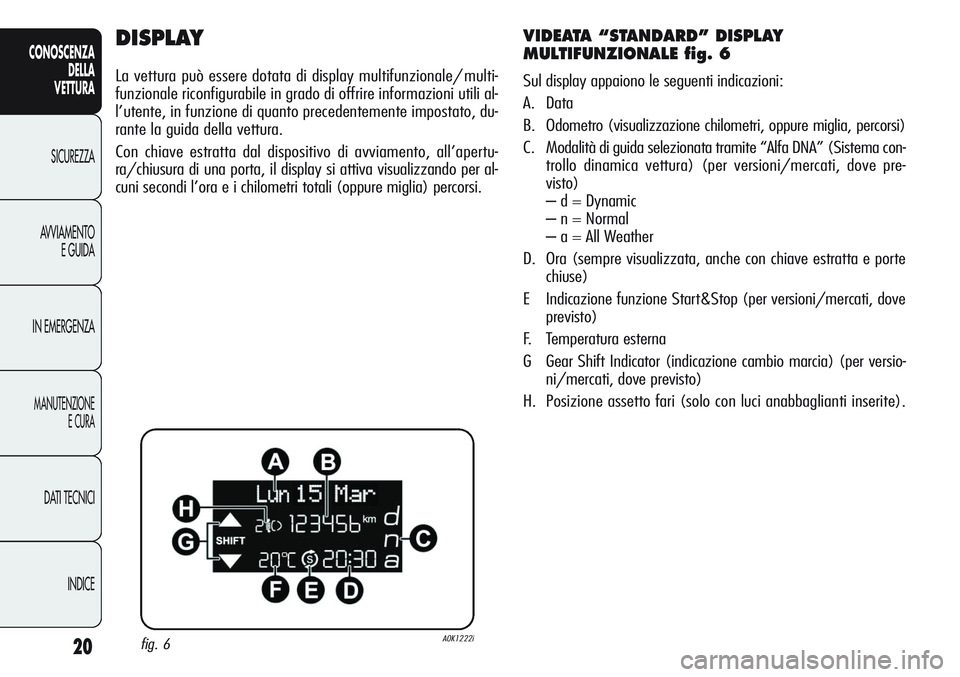

DISPLAY
La vettura può essere dotata di display multifunzionale/ multi-
funzionale riconfigurabile in grado di offrire informazioni utili al-
l’utente, in funzione di quanto precedentemente impostato, du-
rante la guida della vettura.
Con chiave estratta dal dispositivo di avviamento, all’apertu-
ra/chiusura di una porta, il display si attiva visualizzando per al-
cuni secondi l’ora e i chilometri totali (oppure miglia) percorsi.
VIDEATA “STANDARD” DISPLAY
MULTIFUNZIONALE fig. 6
Sul display appaiono le seguenti indicazioni:
A. Data
B. Odometro (visualizzazione chilometri, oppure miglia, percorsi)
C. Modalità di guida selezionata tramite “Alfa DNA” (Sistema con-
trollo dinamica vettura) (per versioni/mercati, dove pre-
visto)
– d = Dynamic
– n = Normal
– a = All Weather
D. Ora (sempre visualizzata, anche con chiave estratta e porte
chiuse)
E Indicazione funzione Start&Stop (per versioni/mercati, dove
previsto)
F. Temperatura esterna
G Gear Shift Indicator (indicazione cambio marcia) (per versio-
ni/mercati, dove previsto)
H. Posizione assetto fari (solo con luci anabbaglianti inserite).
fig. 6A0K1222i

21
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

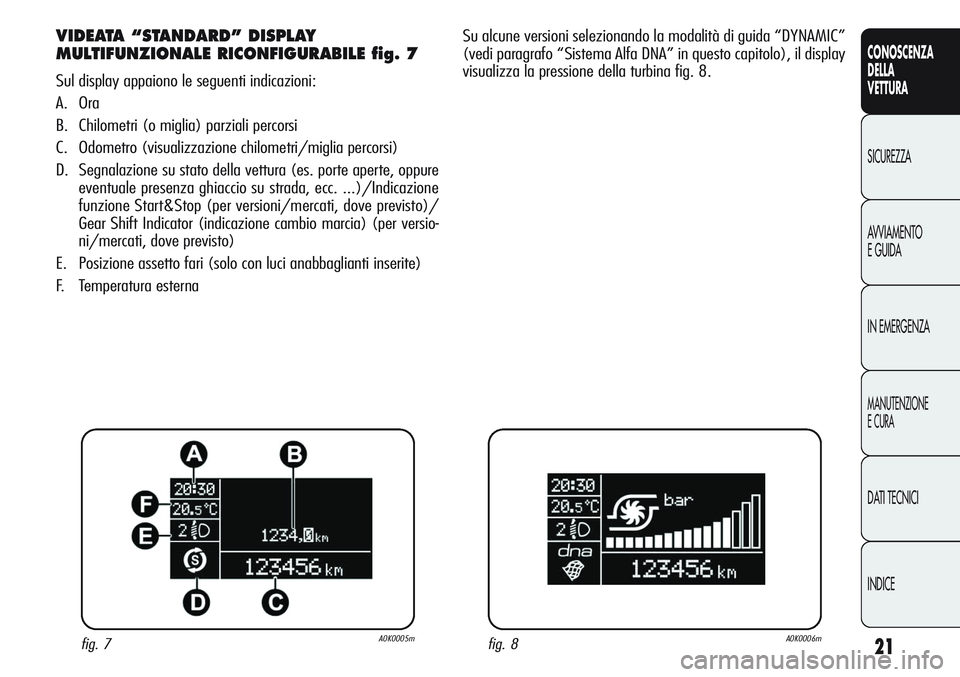

VIDEATA “STANDARD” DISPLAY
MULTIFUNZIONALE RICONFIGURABILE fig. 7
Sul display appaiono le seguenti indicazioni:
A. Ora
B. Chilometri (o miglia) parziali percorsi
C. Odometro (visualizzazione chilometri/miglia percorsi)
D. Segnalazione su stato della vettura (es. porte aperte, oppure
eventuale presenza ghiaccio su strada, ecc. ...)/Indicazione
funzione Start&Stop (per versioni/mercati, dove previsto)/
Gear Shift Indicator (indicazione cambio marcia) (per versio-
ni/mercati, dove previsto)
E. Posizione assetto fari (solo con luci anabbaglianti inserite)
F. Temperatura esternaSu alcune versioni selezionando la modalità di guida “DYNAMIC”
(vedi paragrafo “Sistema Alfa DNA” in questo capitolo), il display
visualizza la pressione della turbina fig. 8.
fig. 7A0K0005mfig. 8A0K0006m

22
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

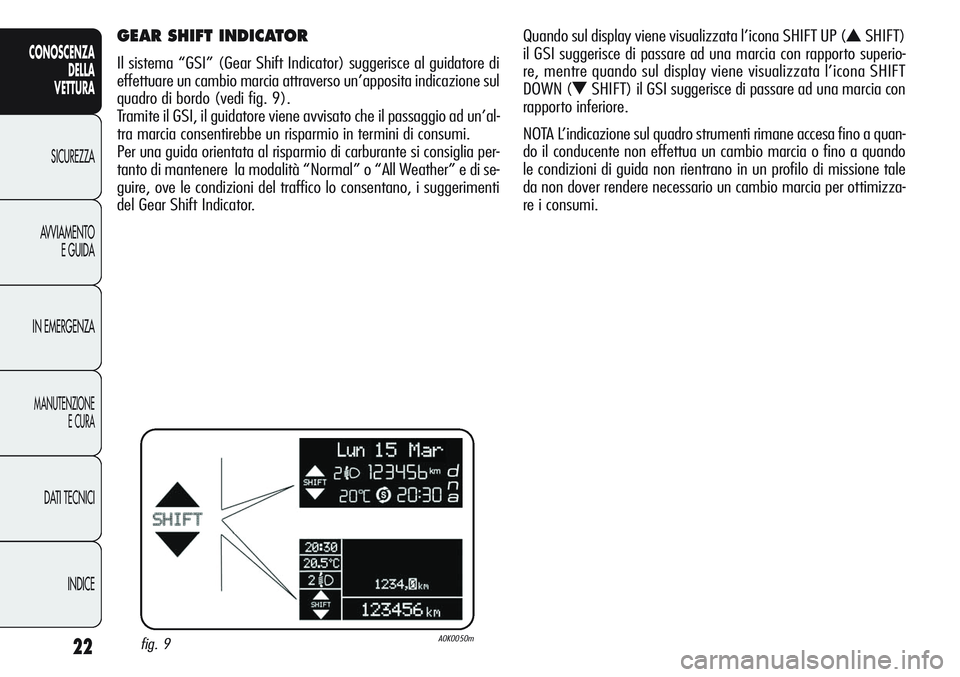

GEAR SHIFT INDICATOR
Il sistema “GSI” (Gear Shift Indicator) suggerisce al guidatore di
effettuare un cambio marcia attraverso un’apposita indicazione sul
quadro di bordo (vedi fig. 9).
Tramite il GSI, il guidatore viene avvisato che il passaggio ad un’al-
tra marcia consentirebbe un risparmio in termini di consumi.
Per una guida orientata al risparmio di carburante si consiglia per-
tanto di mantenere la modalità “Normal” o “All Weather” e di se-
guire, ove le condizioni del traffico lo consentano, i suggerimenti
del Gear Shift Indicator.Quando sul display viene visualizzata l’icona SHIFT UP (
NSHIFT)
il GSI suggerisce di passare ad una marcia con rapporto superio-
re, mentre quando sul display viene visualizzata l’icona SHIFT
DOWN (
OSHIFT) il GSI suggerisce di passare ad una marcia con
rapporto inferiore.
NOTA L’indicazione sul quadro strumenti rimane accesa fino a quan-
do il conducente non effettua un cambio marcia o fino a quando
le condizioni di guida non rientrano in un profilo di missione tale
da non dover rendere necessario un cambio marcia per ottimizza-
re i consumi.
fig. 9A0K0050m

23
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

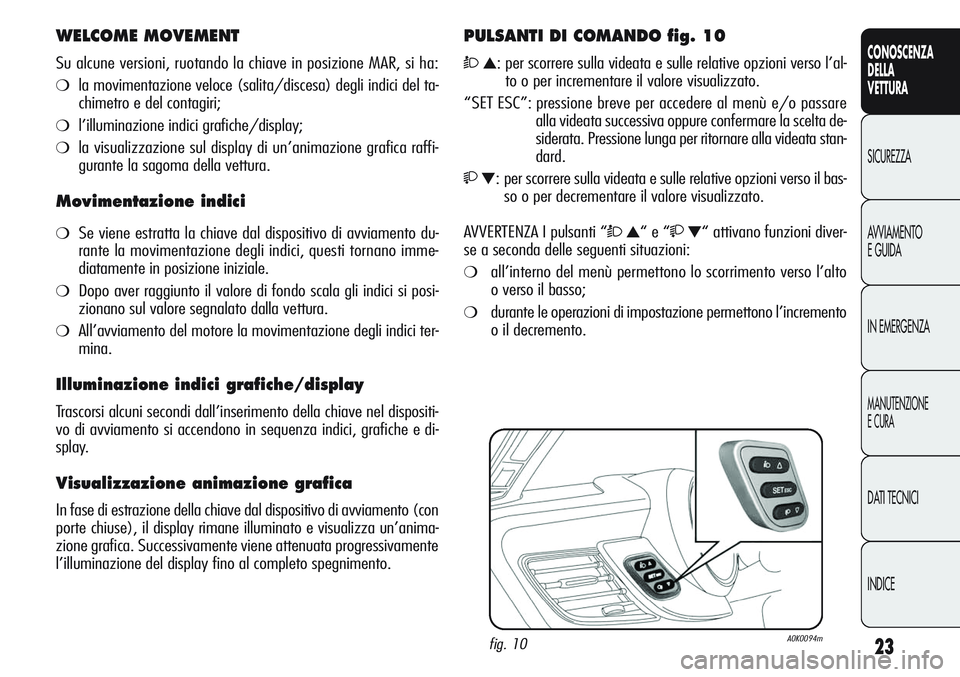

WELCOME MOVEMENT
Su alcune versioni, ruotando la chiave in posizione MAR, si ha:
❍la movimentazione veloce (salita/discesa) degli indici del ta-
chimetro e del contagiri;
❍l’illuminazione indici grafiche/display;
❍la visualizzazione sul display di un’animazione grafica raffi-
gurante la sagoma della vettura.
Movimentazione indici
❍Se viene estratta la chiave dal dispositivo di avviamento du-
rante la movimentazione degli indici, questi tornano imme-
diatamente in posizione iniziale.
❍Dopo aver raggiunto il valore di fondo scala gli indici si posi-
zionano sul valore segnalato dalla vettura.
❍All’avviamento del motore la movimentazione degli indici ter-
mina.
Illuminazione indici grafiche/display
Trascorsi alcuni secondi dall’inserimento della chiave nel dispositi-
vo di avviamento si accendono in sequenza indici, grafiche e di-
splay.
Visualizzazione animazione grafica
In fase di estrazione della chiave dal dispositivo di avviamento (con
porte chiuse), il display rimane illuminato e visualizza un’anima-
zione grafica. Successivamente viene attenuata progressivamente
l’illuminazione del display fino al completo spegnimento.
PULSANTI DI COMANDO fig. 10
Ò▲: per scorrere sulla videata e sulle relative opzioni verso l’al-
to o per incrementare il valore visualizzato.
“SET ESC”: pressione breve per accedere al menù e/o passare
alla videata successiva oppure confermare la scelta de-
siderata. Pressione lunga per ritornare alla videata stan-
dard.
▼: per scorrere sulla videata e sulle relative opzioni verso il bas-
so o per decrementare il valore visualizzato.
AVVERTENZA I pulsanti “
Ò▲“ e “▼“ attivano funzioni diver-
se a seconda delle seguenti situazioni:
❍all’interno del menù permettono lo scorrimento verso l’alto
o verso il basso;
❍durante le operazioni di impostazione permettono l’incremento
o il decremento.
fig. 10A0K0094m

24
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

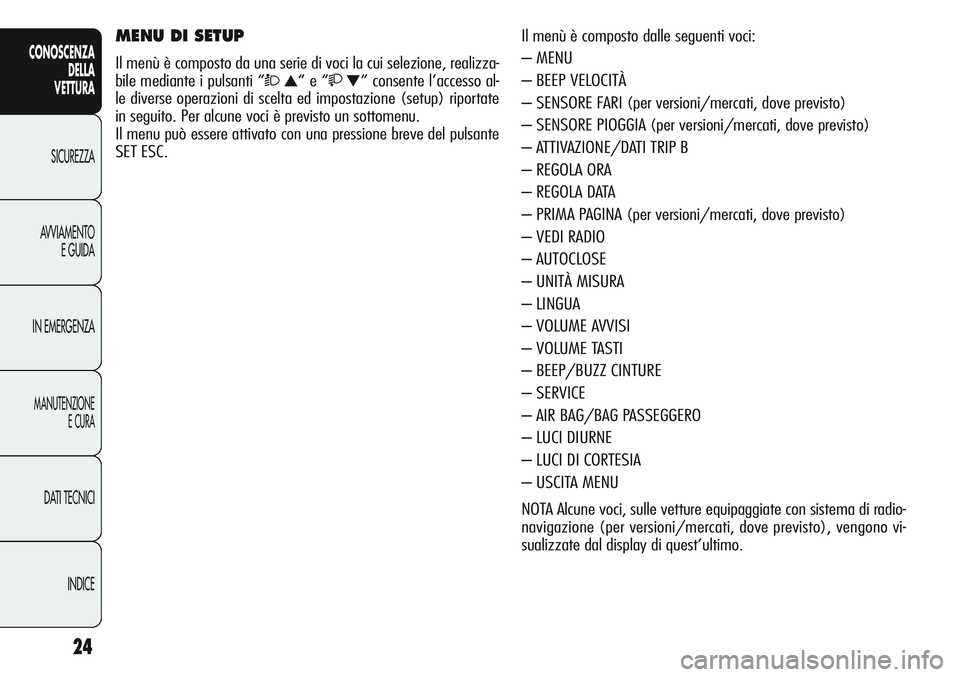

Il menù è composto dalle seguenti voci:
– MENU
– BEEP VELOCITÀ
– SENSORE FARI (per versioni/mercati, dove previsto)
– SENSORE PIOGGIA (per versioni/mercati, dove previsto)
– ATTIVAZIONE/DATI TRIP B
– REGOLA ORA
– REGOLA DATA
– PRIMA PAGINA (per versioni/mercati, dove previsto)
– VEDI RADIO
– AUTOCLOSE
– UNITÀ MISURA
– LINGUA
– VOLUME AVVISI
– VOLUME TASTI
– BEEP/BUZZ CINTURE
– SERVICE
– AIR BAG/BAG PASSEGGERO
– LUCI DIURNE
– LUCI DI CORTESIA
– USCITA MENU
NOTA Alcune voci, sulle vetture equipaggiate con sistema di radio-
navigazione (per versioni/mercati, dove previsto), vengono vi-
sualizzate dal display di quest’ultimo.MENU DI SETUP
Il menù è composto da una serie di voci la cui selezione, realizza-
bile mediante i pulsanti “
Ò▲“ e “▼“ consente l’accesso al-
le diverse operazioni di scelta ed impostazione (setup) riportate
in seguito. Per alcune voci è previsto un sottomenu.
Il menu può essere attivato con una pressione breve del pulsante
SET ESC.

25
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

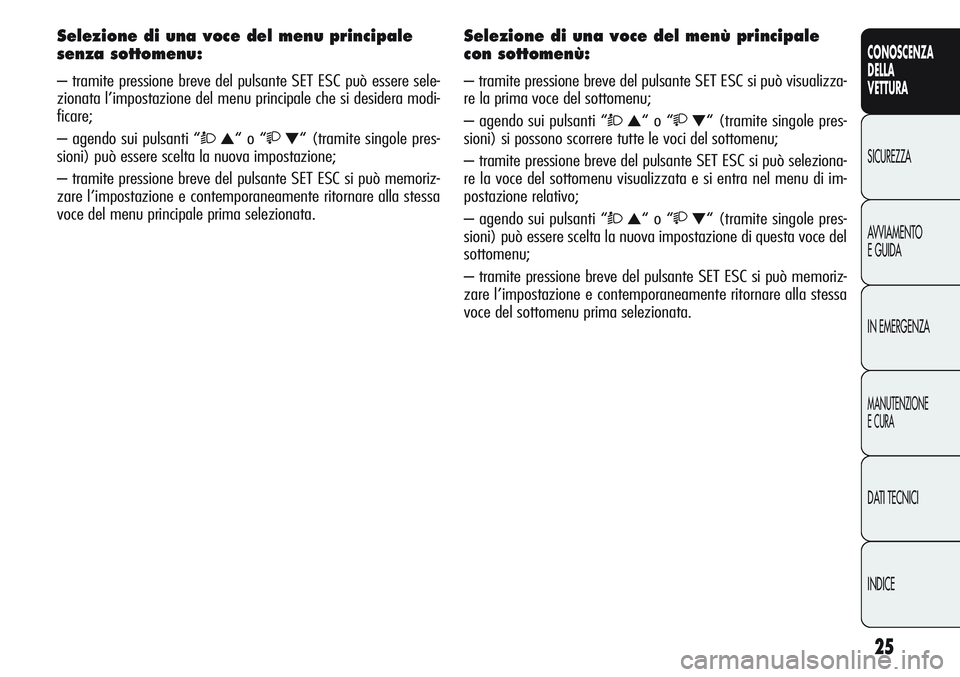

Selezione di una voce del menu principale
senza sottomenu:
– tramite pressione breve del pulsante SET ESC può essere sele-
zionata l’impostazione del menu principale che si desidera modi-
ficare;
– agendo sui pulsanti “
Ò▲“ o “▼“ (tramite singole pres-
sioni) può essere scelta la nuova impostazione;
– tramite pressione breve del pulsante SET ESC si può memoriz-
zare l’impostazione e contemporaneamente ritornare alla stessa
voce del menu principale prima selezionata.
Selezione di una voce del menù principale
con sottomenù:
– tramite pressione breve del pulsante SET ESC si può visualizza-
re la prima voce del sottomenu;
– agendo sui pulsanti “
Ò▲“ o “▼“ (tramite singole pres-
sioni) si possono scorrere tutte le voci del sottomenu;
– tramite pressione breve del pulsante SET ESC si può seleziona-
re la voce del sottomenu visualizzata e si entra nel menu di im-
postazione relativo;
– agendo sui pulsanti “
Ò▲“ o “▼“ (tramite singole pres-
sioni) può essere scelta la nuova impostazione di questa voce del
sottomenu;
– tramite pressione breve del pulsante SET ESC si può memoriz-
zare l’impostazione e contemporaneamente ritornare alla stessa
voce del sottomenu prima selezionata.

26
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

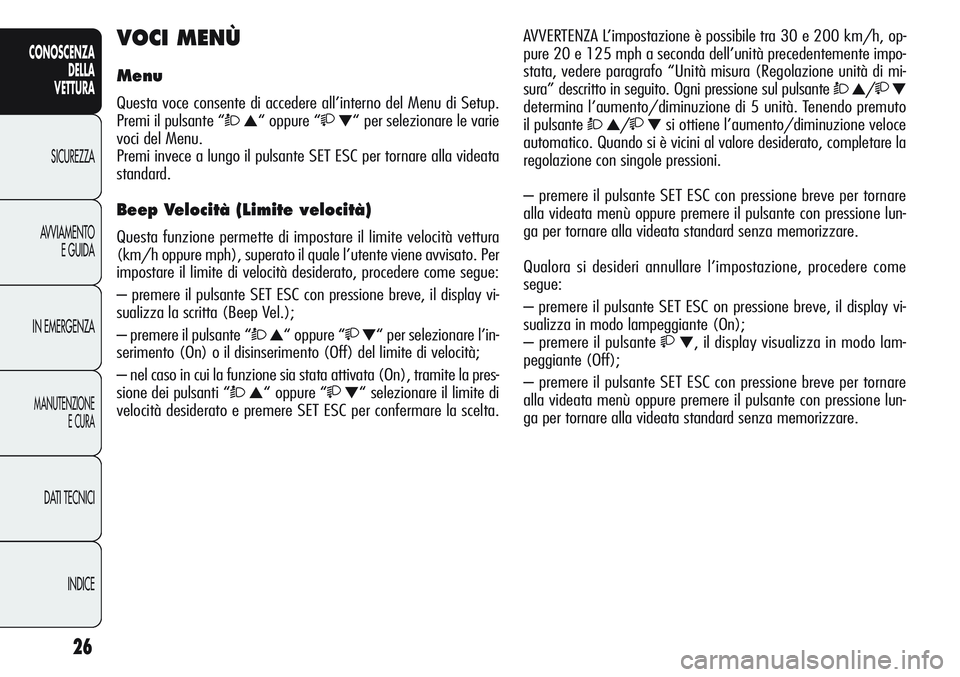

VOCI MENÙ
Menu
Questa voce consente di accedere all’interno del Menu di Setup.
Premi il pulsante “
Ò▲“ oppure “▼“ per selezionare le varie
voci del Menu.
Premi invece a lungo il pulsante SET ESC per tornare alla videata
standard.
Beep Velocità (Limite velocità)
Questa funzione permette di impostare il limite velocità vettura
(km/h oppure mph), superato il quale l’utente viene avvisato. Per
impostare il limite di velocità desiderato, procedere come segue:
– premere il pulsante SET ESC con pressione breve, il display vi-
sualizza la scritta (Beep Vel.);
– premere il pulsante “
Ò▲“ oppure “▼“ per selezionare l’in-
serimento (On) o il disinserimento (Off) del limite di velocità;
– nel caso in cui la funzione sia stata attivata (On), tramite la pres-
sione dei pulsanti “
Ò▲“ oppure “▼“ selezionare il limite di
velocità desiderato e premere SET ESC per confermare la scelta.AVVERTENZA L’impostazione è possibile tra 30 e 200 km/h, op-
pure 20 e 125 mph a seconda dell’unità precedentemente impo-
stata, vedere paragrafo “Unità misura (Regolazione unità di mi-
sura” descritto in seguito. Ogni pressione sul pulsante
Ò▲/▼
determina l’aumento/diminuzione di 5 unità. Tenendo premuto
il pulsante
Ò▲/▼si ottiene l’aumento/diminuzione veloce
automatico. Quando si è vicini al valore desiderato, completare la
regolazione con singole pressioni.
– premere il pulsante SET ESC con pressione breve per tornare
alla videata menù oppure premere il pulsante con pressione lun-
ga per tornare alla videata standard senza memorizzare.
Qualora si desideri annullare l’impostazione, procedere come
segue:
– premere il pulsante SET ESC on pressione breve, il display vi-
sualizza in modo lampeggiante (On);
– premere il pulsante
▼, il display visualizza in modo lam-
peggiante (Off);
– premere il pulsante SET ESC con pressione breve per tornare
alla videata menù oppure premere il pulsante con pressione lun-
ga per tornare alla videata standard senza memorizzare.
