ABS Alfa Romeo Giulietta 2013 Notice d'entretien (in French)

A LIRE IMPÉRATIVEMENT !RAVITAILLEMENT EN CARBURANT
Moteurs à essence: faire le plein de carburant
uniquement avec de l'essence sans plomb ayant un indice
d'octane (RON) non inférieur à 95 et conforme à la
spécification européenne EN 228.
Moteurs Diesel: faire le plein de carburant uniquement
avec du gazole pour traction automobile et conforme à
la spécification européenne EN590. L’utilisation d'autres
produits ou de mélanges peut endommager le moteur de
façon irréparable avec pour conséquence la déchéance de la
garantie pour dommages causés.
DÉMARRAGE DU MOTEUR
Moteurs à essence: s'assurer que le frein à main soit
bien serré ; placer le levier de vitesses au point mort ;
appuyer à fond sur la pédale d'embrayage sans appuyer sur
l'accélérateur, puis tourner la clé de contact sur AVV et la
relâcher dès que le moteur commence à tourner.
Moteurs Diesel: tourner la clé de contact sur MAR et
attendre l'extinction des témoins
et
; puis tourner
la clé de contact sur AVV et la relâcher dès que le moteur
commence à tourner.
STATIONNEMENT SUR SOL INFLAMMABLE
Le fonctionnement normal du pot catalytique produit des
températures élevées. Par conséquent, ne jamais garer le
véhicule sur des matières inflammables telles que de l'herbe,
des feuilles mortes, des aiguilles de pin, etc. : risque
d'incendie.
RESPECT DE L'ENVIRONNEMENT
La voiture est équipée d'un système permettant un diagnostic
permanent des composants liés aux émissions, pour garantir
un meilleur respect de l'environnement.
APPAREILS ÉLECTRIQUES ACCESSOIRES
Si après l'achat de la voiture vous souhaitez installer des
accessoires nécessitant une alimentation électrique,
(entraînant le risque de décharger progressivement la
batterie), adressez-vous aux Services Agréés Alfa Romeo qui
en calculeront l'absorption électrique globale et vérifieront
si le circuit de la voiture est en mesure de fournir la charge
demandée.
CODE card(pour les versions/marchés qui le prévoient)
La conserver dans un lieu sûr, ailleurs que dans la voiture. Il
est nécessaire d'avoir toujours à portée de main le code
électronique figurant sur la CODE card dans l'éventualité
d'un démarrage d'urgence.
ENTRETIEN PROGRAMMÉ
Un entretien correct permet de maintenir en l'état les
performances de la voiture, ainsi que ses caractéristiques de
sécurité, de respect de l'environnement et d'économie de
fonctionnement.
DANS LA NOTICE D'UTILISATION ET
D'ENTRETIEN
...vous trouverez des informations, des conseils et des
précautions à prendre pour une bonne utilisation, une
conduite en toute sécurité et une longue durée de vie de votre
voiture. Veuillez prêter une attention particulière aux symboles
(sécurité des personnes),
(respect de l'environnement)
et
(bon état de la voiture).

Anomalie EBD
L'allumage simultané des témoins
(rouge) et
(jaune ambre)
quand le moteur tourne indique une anomalie du système EBD ou que
le système n'est pas disponible. Dans ce cas, si l'on freine
brusquement, un blocage précoce des roues arrière peut se produire,
avec risque de dérapage.
En conduisant très précautionneusement, se rendre immédiatement
auprès du Service Agréé Alfa Romeo le plus proche pour le contrôle
du dispositif.
Le message dédié apparaît sur l’écran.
Anomalie ABS (jaune ambre)
Quand on tourne la clé sur la position MAR, le témoin s'allume, mais il
doit s'éteindre après quelques secondes.
Le témoin (ou le symbole à l'écran) s'allume en cas de défaillance du
système. Dans ce cas, le système de freinage garde toute son efficacité,
mais sans les avantages du système ABS.
Adopter une conduite prudente et s'adresser dès que possible aux
Services Agréés Alfa Romeo.
Le message dédié apparaît sur l’écran.
Usure des plaquettes de frein
(jaune ambre)(pour les versions/marchés qui le prévoient)
Le témoin (ou le symbole à l'écran) s'allume lorsque les plaquettes de
freins avant et arrière sont usées. Dans ce cas, les remplacer au plus
tôt.
Le message dédié apparaît sur l’écran.Anomalie airbag (rouge)
Quand on tourne la clé sur la position MAR, le témoin s'allume, mais il
doit s'éteindre après quelques secondes.
L'allumage du témoin de manière permanente indique une anomalie
du système d'airbag.
Le message dédié apparaît sur l’écran.
Si le témoin
ne s'allume pas lorsqu'on tourne la clé
sur MAR ou qu'il reste allumé pendant la marche (et
le message reste affiché à l'écran), il s'agit peut-être
d'une anomalie des systèmes de maintien. Si tel est le cas, les
airbags ou les prétensionneurs risquent de ne pas s'activer en cas
d'accident ou, plus rarement, de s'activer intempestivement.
Avant de poursuivre la route, s'adresser aux Services Agréés Alfa
Romeo pour un contrôle immédiat du système.
7CONNAISSANCE
DU VÉHICULESÉCURITÉ
DÉMARRAGE ET
CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

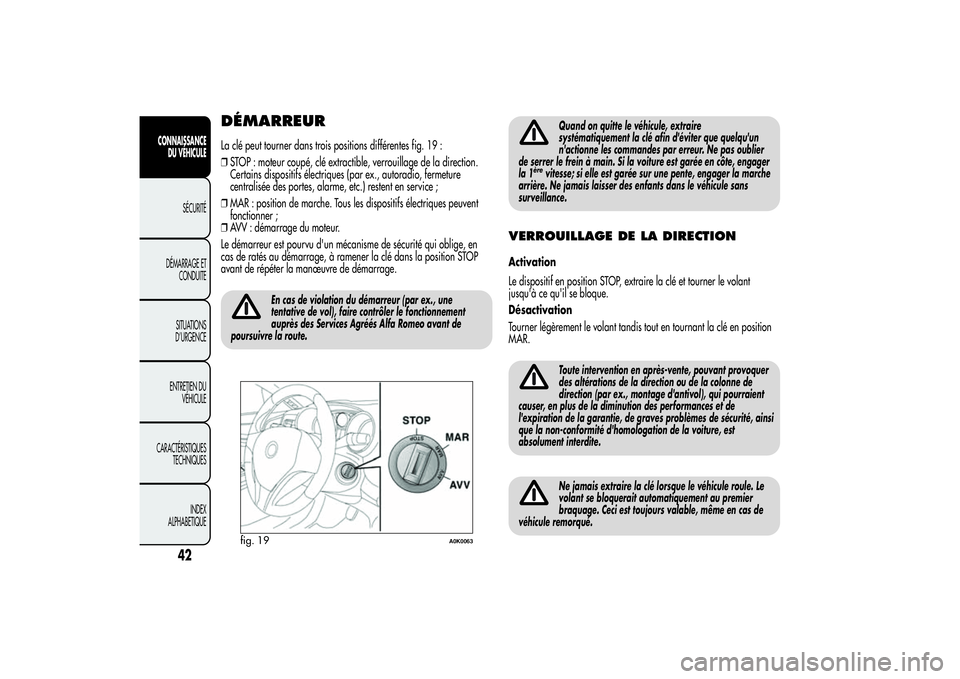

DÉMARREURLa clé peut tourner dans trois positions différentes fig. 19 :
❒STOP : moteur coupé, clé extractible, verrouillage de la direction.
Certains dispositifs électriques (par ex., autoradio, fermeture
centralisée des portes, alarme, etc.) restent en service ;
❒MAR : position de marche. Tous les dispositifs électriques peuvent
fonctionner ;
❒AVV : démarrage du moteur.
Le démarreur est pourvu d'un mécanisme de sécurité qui oblige, en
cas de ratés au démarrage, à ramener la clé dans la position STOP
avant de répéter la manœuvre de démarrage.
En cas de violation du démarreur (par ex., une
tentative de vol), faire contrôler le fonctionnement
auprès des Services Agréés Alfa Romeo avant de
poursuivre la route.
Quand on quitte le véhicule, extraire
systématiquement la clé afin d'éviter que quelqu'un
n'actionne les commandes par erreur. Ne pas oublier
de serrer le frein à main. Si la voiture est garée en côte, engager
la 1
ère
vitesse; si elle est garée sur une pente, engager la marche
arrière. Ne jamais laisser des enfants dans le véhicule sans
surveillance.
VERROUILLAGE DE LA DIRECTIONActivation
Le dispositif en position STOP, extraire la clé et tourner le volant
jusqu'à ce qu'il se bloque.
Désactivation
Tourner légèrement le volant tandis tout en tournant la clé en position
MAR.
Toute intervention en après-vente, pouvant provoquer
des altérations de la direction ou de la colonne de
direction (par ex., montage d'antivol), qui pourraient
causer, en plus de la diminution des performances et de
l'expiration de la garantie, de graves problèmes de sécurité, ainsi
que la non-conformité d'homologation de la voiture, est
absolument interdite.Ne jamais extraire la clé lorsque le véhicule roule. Le
volant se bloquerait automatiquement au premier
braquage. Ceci est toujours valable, même en cas de
véhicule remorqué.
fig. 19
A0K0063
42
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

ARRIÈREDeux appuie-tête réglables en hauteur sont prévus pour les places AR
(pour le réglage, voir la description au paragraphe précédent).
Certaines versions disposent aussi d'un appuie-tête pour la place
centrale.
Pour extraire les appuie-tête :
❒soulever les appuie-tête jusqu'en butée ;
❒appuyer sur les boutons A et B fig. 25, puis extraire les appuie-tête
en les tirant vers le haut.
VOLANTIl peut être réglé dans le sens axial et dans le sens vertical.
Pour effectuer le réglage : débloquer le levier A fig. 26 en le poussant
vers l'avant (position 1) et régler le volant. Ensuite, bloquer le levier
A en le tirant vers le volant (position 2).
Les réglages s'effectuent uniquement quand le véhicule
est à l'arrêt et le moteur coupé.Toute intervention en après-vente à l'origine
d'altérations de la conduite ou de la colonne de la
direction (par ex., montage d'antivol) est absolument
interdite et peut provoquer, en plus de la diminution des
performances et de l'expiration de la garantie, de graves
problèmes de sécurité et la non conformité de l'homologation du
véhicule.
fig. 25
A0K0065
fig. 26
A0K0077
47CONNAISSANCE
DU VÉHICULESÉCURITÉ
DÉMARRAGE ET
CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

Il est en mesure de détecter la présence de pluie et, par conséquent, de
gérer l'essuyage du pare-brise en fonction de l'eau présente sur la
vitre.
Activation
Pour activer le capteur, tourner la bague A fig. 40 en position «
automatique » (commande « AUTO ») : cette modalité permet de régler
la fréquence des balayages de l'essuie-glace en fonction de la
quantité d'eau présente sur le pare-brise.
Cette fréquence peut varier de zéro balayage (absence de pluie – vitre
sèche) à la 2
ème
vitesse continue (forte pluie - vitre mouillée).
Grâce au Menu de Configuration, il est possible de régler la sensibilité
du capteur de pluie (voir paragraphe « Rubriques Menu » dans ce
chapitre).Lorsqu'on coupe le moteur, en laissant le levier en position «
automatique », lors du démarrage suivant aucun cycle d'essuyage ne
sera effectué, même en cas de pluie. Ceci pour éviter toute activation
intempestive du capteur de pluie pendant le démarrage du moteur (par
exemple, pendant le lavage manuel du pare-brise, le blocage des
balais sur la vitre pour cause de givre).
Le rétablissement du fonctionnement automatique du capteur de pluie
est opéré en déplaçant la bague du levier droit A fig. 40 de la position
automatique (AUTO) à la positionOet ensuite en remettant la bague
A sur AUTO.
Lors du rétablissement du fonctionnement du capteur de pluie par l'une
des manœuvres susmentionnées, un balayage de l'essuie-glace est
effectué, indépendamment de l'état de la vitre, pour signaler la
réactivation.
Si la sensibilité du capteur de pluie est modifiée durant son
fonctionnement, un balayage de l'essuie-glace est effectué pour
confirmer la variation.
En cas de dysfonctionnement du capteur de pluie activé, l'essuie-glace
fonctionne en mode intermittent, selon un réglage égal à la sensibilité
programmée pour le capteur de pluie, indépendamment de la
présence de pluie sur la vitre (l'écran signale l'anomalie du capteur).
Le capteur fonctionne quand même et on peut activer l'essuie-glace en
mode continu (1
ère
ou 2
ème
vitesse). L'indication d'anomalie demeure
pendant toute la durée d'activation du capteur.
fig. 41
A0K0111
68
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

Désactivation automatique
Le dispositif se désactive automatiquement dans les cas suivants :
❒en cas d'intervention des systèmes ABS ou ESC ;
❒quand la vitesse du véhicule est inférieure au seuil fixé ;
❒en cas de panne du système.
Pendant la marche avec le dispositif activé, ne jamais
placer le levier de vitesses au point mort.En cas de dysfonctionnement ou d'anomalie du
dispositif, tourner la bague A fig. 42 sur OFF et
s'adresser aux Services Agréés Alfa Romeo.
PLAFONNIERSPLAFONNIER AVANTL'interrupteur A fig. 43 allume/éteint les ampoules du plafonnier.
Positions interrupteur A :
❒position centrale (position 1) : les ampoules C et D s'allument/
s'éteignent à l'ouverture/fermeture des portes ;
❒positionné à gauche (position 0) : les ampoules C et D restent
toujours éteintes ;
❒positionné à droite (position 2) : les ampoules C et D restent toujours
allumées.
L'allumage/extinction de l'éclairage est progressif.
L’interrupteur B assure la fonction spot.
Positions interrupteur B :
❒position centrale (position 1) : les ampoules C et D restent toujours
éteintes ;
fig. 43
A0K0061
71CONNAISSANCE
DU VÉHICULESÉCURITÉ
DÉMARRAGE ET
CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

SYSTÈME DE COUPURE DU CARBURANTIl intervient en cas de choc, ce qui comporte :
❒la coupure de l'alimentation en carburant et donc la coupure du
moteur ;
❒le déverrouillage automatique des portes ;
❒l'éclairage de l'habitacle.
L'intervention du système est signalée par l'affichage d'un message à
l'écran.
Inspecter soigneusement la voiture pour vérifier l'absence de fuites de
carburant, dans le compartiment moteur par exemple, ou sous la
voiture, ou encore à proximité du réservoir.
Après un choc, tourner la clé de contact sur STOP pour ne pas
décharger la batterie.Pour rétablir le bon fonctionnement du véhicule, suivre la procédure
suivante :
❒tourner la clé de contact sur MAR ;
❒activer le clignotant droit ;
❒désactiver le clignotant droit ;
❒activer le clignotant gauche ;
❒désactiver le clignotant gauche ;
❒activer le clignotant droit ;
❒désactiver le clignotant droit ;
❒activer le clignotant gauche ;
❒désactiver le clignotant gauche ;
❒tourner la clé de contact en position STOP.
Après le choc, si l'on perçoit une odeur de carburant ou
si l'on remarque des fuites du système d'alimentation,
ne pas réenclencher le système, afin d'éviter tout
risque d'incendie.
76
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

DISPOSITIF D'URGENCE DE
VERROUILLAGE DES PORTESPorte avant côté passager
La porte avant côté passager est équipée d'un dispositif permettant de
la verrouiller en l'absence de courant.
Pour la fermer, insérer la pièce métallique de la clé de contact dans le
logement A fig. 68 et la déplacer vers le haut.
Portes arrière
Les portes arrière sont dotées d'un dispositif qui permet de les
verrouiller en l'absence de courant.
Dans ce cas, procéder comme suit :
❒insérer la pièce métallique de la clé de démarrage dans le logement
B fig. 67 ;
❒tourner la clé dans le sens inverse des aiguilles d'une montre, puis
l'extraire du logement B.Le réalignement de la tirette sur les serrures est possible (uniquement si
la charge de la batterie a été rétablie) en procédant comme suit :
❒appuyer sur le bouton
de la clé ;
❒appuyer sur le boutonverrouillage/déverrouillage des portes
sur la planche de bord ;
❒ouverture au moyen de la clé sur le loquet de la porte avant ;
❒en tirant la poignée interne de la porte.
Si la sécurité enfants a été activée et que la fermeture
décrite précédemment a été effectuée, l'actionnement de la
poignée interne des portes ne permettra pas d'ouvrir la
porte mais provoquera uniquement le réalignement de la tirette des
serrures. Pour ouvrir la porte, il faudra tirer la poignée extérieure.
L'activation du verrouillage d'urgence ne désactive pas le bouton de
verrouillage/déverrouillage centralisé des portes
.
ATTENTION Si la batterie a été déconnectée ou si un fusible de
protection s'est grillé, il est nécessaire, ensuite, d'« initialiser » le
mécanisme d'ouverture/fermeture des portes en procédant comme
suit :
❒fermer toutes les portes ;
❒appuyer sur le bouton
sur la clé ou sur le bouton
de
verrouillage/déverrouillage des portes situé sur la planche de bord ;
❒appuyer sur le bouton
sur la clé ou sur le bouton
de
verrouillage/déverrouillage des portes situé sur la planche de bord.
fig. 68
A0K0275
87CONNAISSANCE
DU VÉHICULESÉCURITÉ
DÉMARRAGE ET
CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

SYSTÈME ABSCe système, partie intégrante du système de freinage, empêche, quels
que soient l'état de la chaussée et l'intensité du freinage, le blocage
des roues et par conséquent le patinage d'une ou de plusieurs roues,
en garantissant ainsi le contrôle de la voiture même en cas de freinage
d'urgence.
Le système EBD (Electronic Braking Force Distribution) complète le
système et permet de répartir le freinage entre les roues avant et
arrière.
ATTENTION Pour avoir le maximum d'efficacité du système de
freinage, une période de stabilisation d'environ 500 km est
nécessaire : pendant cette période, il est conseillé de ne pas effectuer
de freinages trop brusques, répétés et prolongés.
INTERVENTION DU SYSTÈMEL’intervention de l’ABS est signalée par une légère pulsation de la
pédale du frein, accompagnée par un bruit : cela signifie qu'il est
nécessaire d'adapter la vitesse au type de route empruntée.
Si l’ABS intervient, cela signifie que la limite
d’adhérence entre les pneus et la chaussée est sur le
point d'être atteinte : ralentir pour adapter la marche à
l’adhérence disponible.L’ABS exploite au mieux l'adhérence disponible, mais il
ne peut pas l'augmenter ; il faut donc être très prudent
sur les chaussées glissantes, sans courir de risques
inutiles.Quand l'ABS intervient, et que vous percevez les
pulsations de la pédale de frein, ne pas diminuer la
pression exercée, mais appuyer à fond sur la pédale
sans crainte ; vous pourrez ainsi vous arrêter dans l'espace le
plus réduit possible, compte tenu de l'état de la chaussée.
98
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

En fonction des conditions de patinage, deux systèmes différents de
contrôle sont activés :
❒si le patinage concerne les deux roues motrices, l’ASR intervient en
réduisant la puissance transmise par le moteur ;
❒si le patinage concerne une seule des roues motrices, l'ASR
intervient et freine automatiquement la roue qui patine.
Pour le fonctionnement correct des systèmes ESC et
ASR, les pneus doivent tous être de la même marque et
du même type sur toutes les roues, en parfait état et
surtout du type, de la marque et des dimensions prescrites.Pendant l'utilisation éventuelle de la roue compacte de
secours, le système ESC continue de fonctionner. Ne
pas oublier cependant que la roue compacte de
secours, dont les dimensions sont inférieures à celles du pneu de
série, a une adhérence moindre par rapport aux autres pneus.Les performances des systèmes ESC et ASR ne doivent
pas inciter le conducteur à courir des risques inutiles
et injustifiés. La conduite doit toujours s'adapter aux
conditions de la chaussée, à la visibilité et à la circulation. La
responsabilité de la sécurité routière incombe donc toujours, et
dans tous les cas, au conducteur.
BRAKE ASSIST(assistance en cas de freinages d'urgence)
Ce système, qui ne peut pas être désactivé, détecte les freinages
d'urgence (en fonction de la vitesse d'actionnement de la pédale de
frein), ce qui permet d'intervenir plus rapidement sur le circuit de
freinage. Le Brake Assist est désactivé en cas d'anomalie du système
ESC.SYSTÈME MSR(Motor Schleppmoment Regelung)
Il s'agit d'un système qui fait partie intégrante de l'ABS et qui intervient
lorsque le conducteur rétrograde brusquement de vitesse, en
redonnant du couple au moteur et en évitant de faire patiner de
manière excessive les roues motrices, surtout en cas de faible
adhérence, ce qui risquerait de compromettre la stabilité du véhicule.SYSTÈME CBC
(Cornering Braking Control)Cette fonction optimise la distribution de la pression de freinage sur les
quatre roues (afin d'exploiter toute l'adhérence disponible au sol) en
cas de freinage en courbe avec intervention du système ABS. Ce
qui réduit les temps de freinage en virage et surtout augmente
la stabilité du véhicule.SYSTÈME « ELECTRONIC Q2 » (« E-Q2 »)Le système « Electronic Q2 » utilise le circuit de freinage en créant un
comportement très semblable à un différentiel à patinage limité.
Le circuit de freinage avant, en condition d'accélération en virage, agit
sur la roue intérieure, en augmentant ainsi la motricité de la roue
extérieure (plus chargée) et en répartissant le couple sur le train moteur
avant de manière dynamique et continue, en fonction des conditions
de la conduite et de la chaussée.
100CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
