Alfa Romeo Giulietta 2013 Drift- och underhållshandbok (in Swedish)
Manufacturer: ALFA ROMEO, Model Year: 2013, Model line: Giulietta, Model: Alfa Romeo Giulietta 2013Pages: 280, PDF Size: 16.66 MB
Page 1 of 280
DRIFT OCH UNDERHÅLL
SVENSKA
Alfa Services
Cop Alfa Giulietta SW 10-01-2012 14:07 Pagina 1
Page 2 of 280
Vi som har skapat, projekterat och konstruerat din bil, har verkligen djupgående
kunskaper om varje detalj och beståndsdel. I de auktoriserade verkstäderna Alfa Romeo Servicehar teknikerna
utbildats direkt av oss och de erbjuder dig både kvalitet och professionalism id allt underhållsarbete.
Alfa Romeo-verkstäderna står alltid till ditt förfogande för regelbundet underhåll,
årstidsbaserade kontroller och för praktiska råd från våra experter.
Med originalreservdelar från Alfa Romeo, bibehåller du alla egenskaper som gjorde
att du valde din nya bil, som pålitlighet, komfort och prestanda oförändrade.
Be alltid om originalreservdelar vid byte av de komponenter som vi använder för att bygga
våra bilar och som vi rekommenderar dig, eftersom de är resultatet av vårt kontinuerliga engagemang
när det gäller forskning och utveckling för att skapa alltmer innovativa teknologier.
Av alla dessa skäl ska bara nöja dig med originalreservdelar.
De är de enda som har framtagits av Alfa Romeo speciellt för din bil.
SÄKERHET:
BROMSSYSTEMETEKOLOGI: PARTIKELFILTER,
UNDERHÅLL PÅ KLIMATANLÄGGNINGENKÖRKOMFORT: FJÄDRINGAR
OCH VINDRUTETORKARE PRESTANDA: TÄNDSTIFT,
INSPRUTARE OCH BATTERIERLINEACCESSORI:
LASTHÅLLARE, FÄLGAR
VARFÖR MAN BÖR VÄLJA
ORIGINALRESERVDELAR
Cop Alfa Giulietta SW 10-01-2012 14:07 Pagina 2
Page 3 of 280
ATT VÄLJA
ORIGINALRESERVDELAR ÄR
DET MEST NATURLIGA VALET
PRESTANDAORIGINALRESERVDELAR
KOMFORTORIGINALRESERVDELAR
SÄKERHET
MILJÖSKYDD
VÄRDEN
TILLBEHÖR
ORIGINALRESERVDELAR
ORIGINALRESERVDELARORIGINALRESERVDELARORIGINALRESERVDELAR
Page 4 of 280

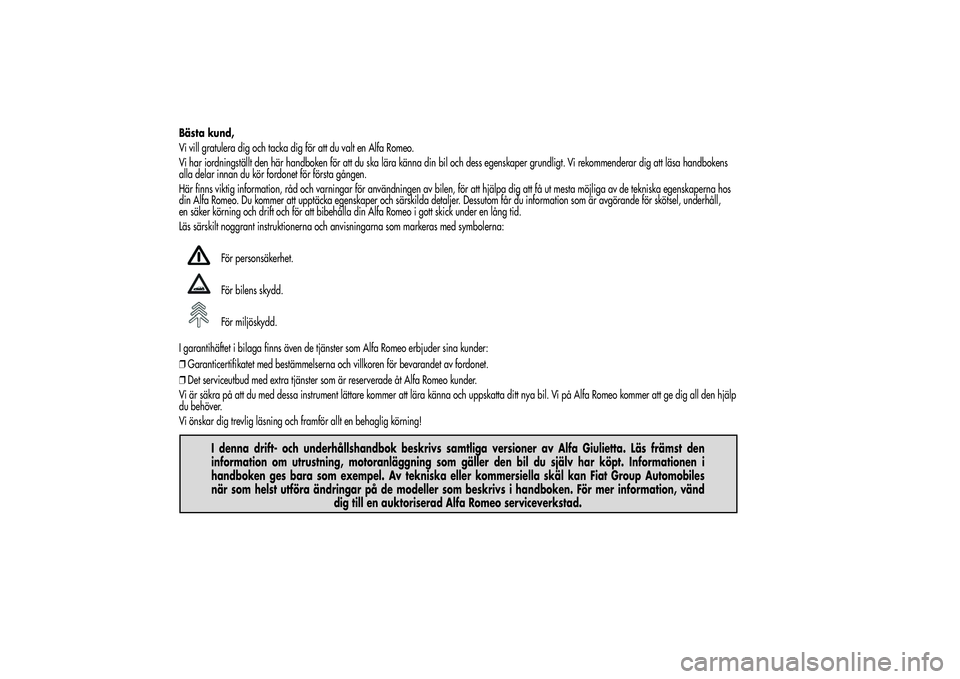

Page 5 of 280
Bästa kund,
Vi vill gratulera dig och tacka dig för att du valt en Alfa Romeo.
Vi har iordningställt den här handboken för att du ska lära känna din bil och dess egenskaper grundligt. Vi rekommenderar dig att läsa handbokens
alla delar innan du kör fordonet för första gången.
Här finns viktig information, råd och varningar för användningen av bilen, för att hjälpa dig att få ut mesta möjliga av de tekniska egenskaperna hos
din Alfa Romeo. Du kommer att upptäcka egenskaper och särskilda detaljer. Dessutom får du information som är avgörande för skötsel, underhåll,
en säker körning och drift och för att bibehålla din Alfa Romeo i gott skick under en lång tid.
Läs särskilt noggrant instruktionerna och anvisningarna som markeras med symbolerna:
För personsäkerhet.
För bilens skydd.
För miljöskydd.
I garantihäftet i bilaga finns även de tjänster som Alfa Romeo erbjuder sina kunder:
❒Garanticertifikatet med bestämmelserna och villkoren för bevarandet av fordonet.
❒Det serviceutbud med extra tjänster som är reserverade åt Alfa Romeo kunder.
Vi är säkra på att du med dessa instrument lättare kommer att lära känna och uppskatta ditt nya bil. Vi på Alfa Romeo kommer att ge dig all den hjälp
du behöver.
Vi önskar dig trevlig läsning och framför allt en behaglig körning!
I denna drift- och underhållshandbok beskrivs samtliga versioner av Alfa Giulietta. Läs främst den
information om utrustning, motoranläggning som gäller den bil du själv har köpt. Informationen i
handboken ges bara som exempel. Av tekniska eller kommersiella skäl kan Fiat Group Automobiles
när som helst utföra ändringar på de modeller som beskrivs i handboken. För mer information, vänd
dig till en auktoriserad Alfa Romeo serviceverkstad.

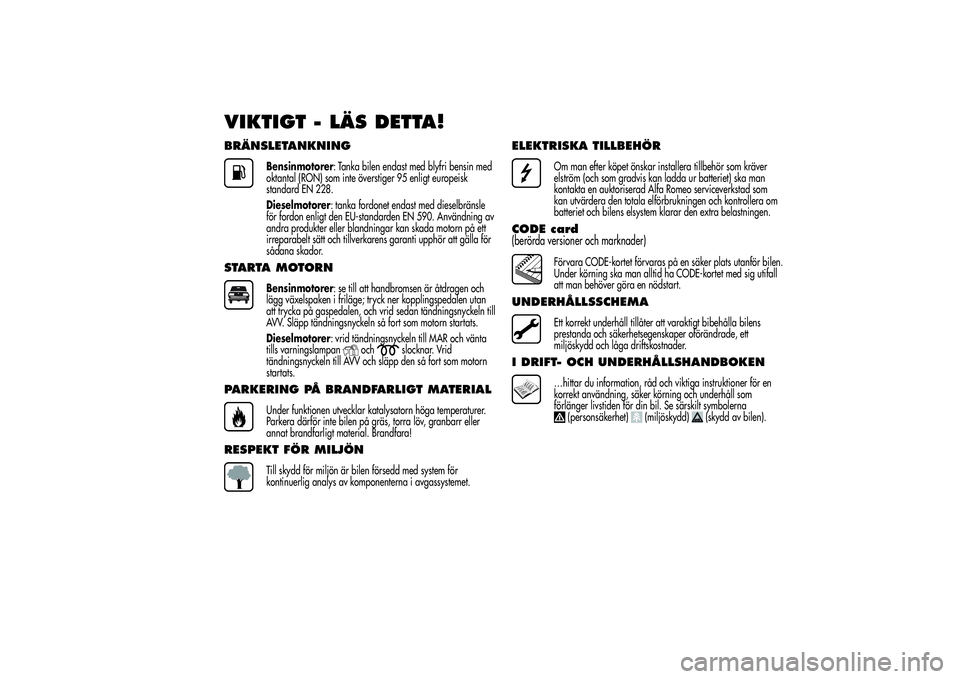

Page 6 of 280
VIKTIGT - LÄS DETTA!BRÄNSLETANKNING
Bensinmotorer: Tanka bilen endast med blyfri bensin med
oktantal (RON) som inte överstiger 95 enligt europeisk
standard EN 228.
Dieselmotorer: tanka fordonet endast med dieselbränsle
för fordon enligt den EU-standarden EN 590. Användning av
andra produkter eller blandningar kan skada motorn på ett
irreparabelt sätt och tillverkarens garanti upphör att gälla för
sådana skador.
STARTA MOTORN
Bensinmotorer: se till att handbromsen är åtdragen och
lägg växelspaken i friläge; tryck ner kopplingspedalen utan
att trycka på gaspedalen, och vrid sedan tändningsnyckeln till
AVV. Släpp tändningsnyckeln så fort som motorn startats.
Dieselmotorer: vrid tändningsnyckeln till MAR och vänta
tills varningslampan
och
slocknar. Vrid
tändningsnyckeln till AVV och släpp den så fort som motorn
startats.
PARKERING PÅ BRANDFARLIGT MATERIAL
Under funktionen utvecklar katalysatorn höga temperaturer.
Parkera därför inte bilen på gräs, torra löv, granbarr eller
annat brandfarligt material. Brandfara!
RESPEKT FÖR MILJÖN
Till skydd för miljön är bilen försedd med system för
kontinuerlig analys av komponenterna i avgassystemet.
ELEKTRISKA TILLBEHÖR
Om man efter köpet önskar installera tillbehör som kräver
elström (och som gradvis kan ladda ur batteriet) ska man
kontakta en auktoriserad Alfa Romeo serviceverkstad som
kan utvärdera den totala elförbrukningen och kontrollera om
batteriet och bilens elsystem klarar den extra belastningen.
CODE card(berörda versioner och marknader)
Förvara CODE-kortet förvaras på en säker plats utanför bilen.
Under körning ska man alltid ha CODE-kortet med sig utifall
att man behöver göra en nödstart.
UNDERHÅLLSSCHEMA
Ett korrekt underhåll tillåter att varaktigt bibehålla bilens
prestanda och säkerhetsegenskaper oförändrade, ett
miljöskydd och låga driftskostnader.
I DRIFT- OCH UNDERHÅLLSHANDBOKEN
…hittar du information, råd och viktiga instruktioner för en
korrekt användning, säker körning och underhåll som
förlänger livstiden för din bil. Se särskilt symbolerna
(personsäkerhet)
(miljöskydd)
(skydd av bilen).

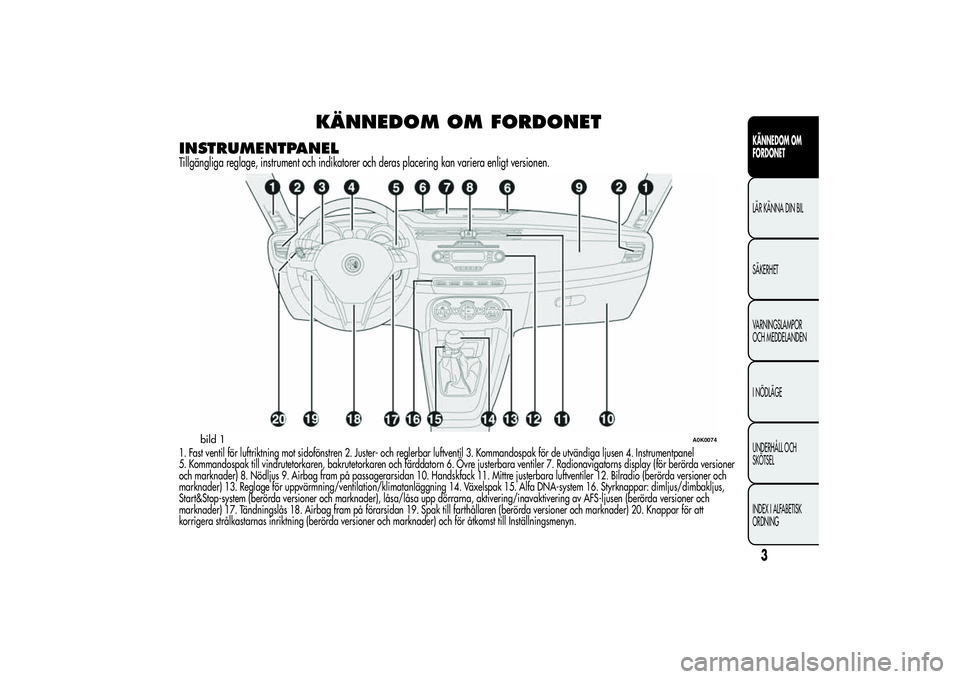

Page 7 of 280
KÄNNEDOM OM FORDONET
INSTRUMENTPANELTillgängliga reglage, instrument och indikatorer och deras placering kan variera enligt versionen.1. Fast ventil för luftriktning mot sidofönstren 2. Juster- och reglerbar luftventil 3. Kommandospak för de utvändiga ljusen 4. Instrumentpanel
5. Kommandospak till vindrutetorkaren, bakrutetorkaren och färddatorn 6. Övre justerbara ventiler 7. Radionavigatorns display (för berörda versioner
och marknader) 8. Nödljus 9. Airbag fram på passagerarsidan 10. Handskfack 11. Mittre justerbara luftventiler 12. Bilradio (berörda versioner och
marknader) 13. Reglage för uppvärmning/ventilation/klimatanläggning 14. Växelspak 15. Alfa DNA-system 16. Styrknappar: dimljus/dimbakljus,
Start&Stop-system (berörda versioner och marknader), låsa/låsa upp dörrarna, aktivering/inavaktivering av AFS-ljusen (berörda versioner och
marknader) 17. Tändningslås 18. Airbag fram på förarsidan 19. Spak till farthållaren (berörda versioner och marknader) 20. Knappar för att
korrigera strålkastarnas inriktning (berörda versioner och marknader) och för åtkomst till Inställningsmenyn.
bild 1
A0K0074
3KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING

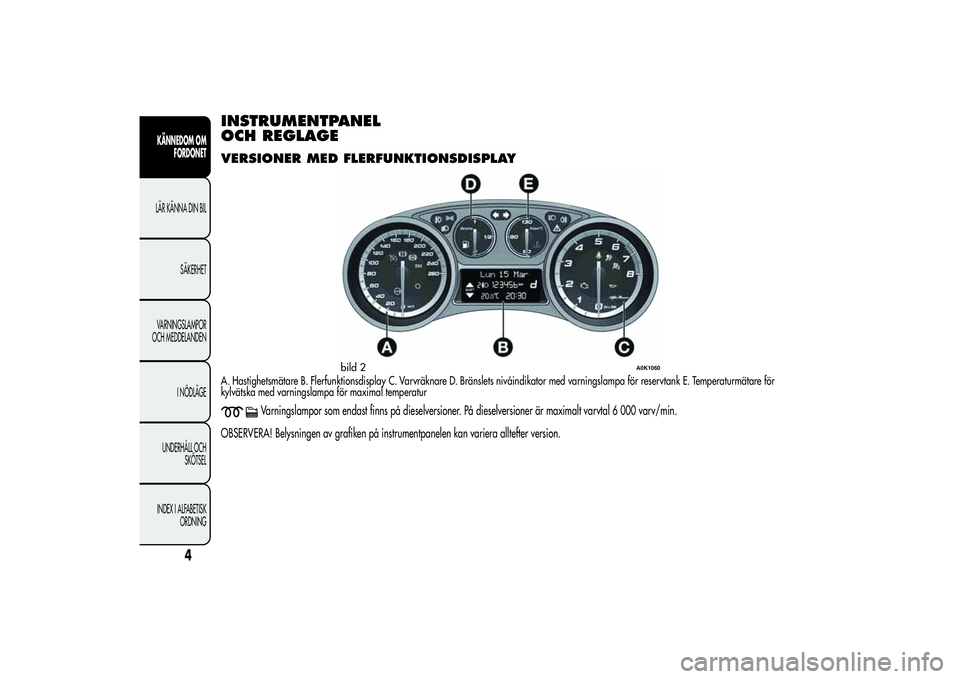

Page 8 of 280
INSTRUMENTPANEL
OCH REGLAGEVERSIONER MED FLERFUNKTIONSDISPLAYA. Hastighetsmätare B. Flerfunktionsdisplay C. Varvräknare D. Bränslets nivåindikator med varningslampa för reservtank E. Temperaturmätare för
kylvätska med varningslampa för maximal temperatur
Varningslampor som endast finns på dieselversioner. På dieselversioner är maximalt varvtal 6 000 varv/min.
OBSERVERA! Belysningen av grafiken på instrumentpanelen kan variera alltefter version.
bild 2
A0K1060
4
KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING

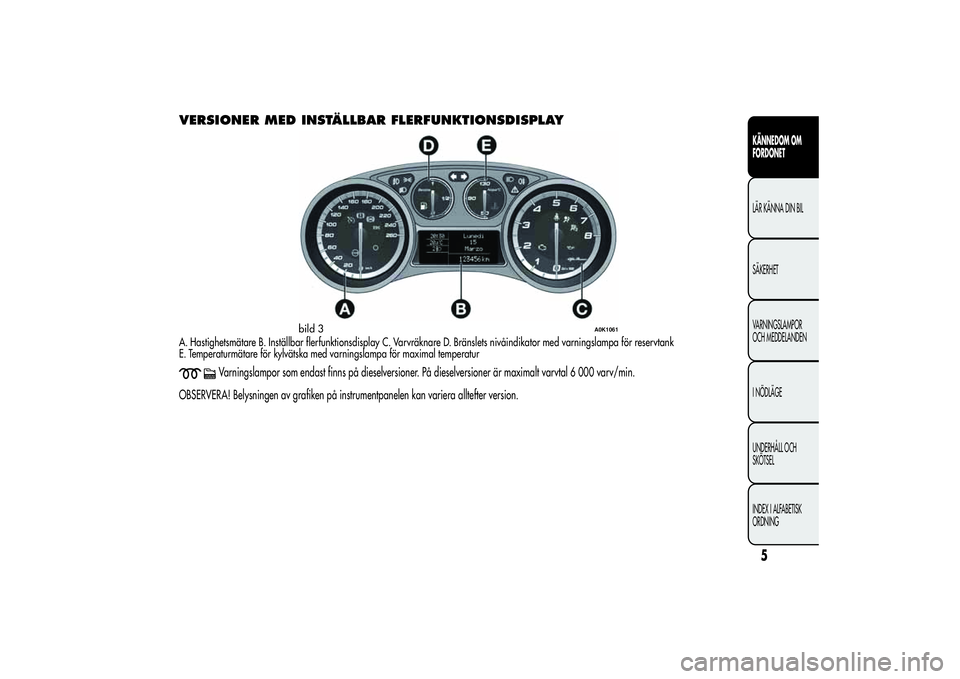

Page 9 of 280
VERSIONER MED INSTÄLLBAR FLERFUNKTIONSDISPLAYA. Hastighetsmätare B. Inställbar flerfunktionsdisplay C. Varvräknare D. Bränslets nivåindikator med varningslampa för reservtank
E. Temperaturmätare för kylvätska med varningslampa för maximal temperatur
Varningslampor som endast finns på dieselversioner. På dieselversioner är maximalt varvtal 6 000 varv/min.
OBSERVERA! Belysningen av grafiken på instrumentpanelen kan variera alltefter version.
bild 3
A0K1061
5KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING

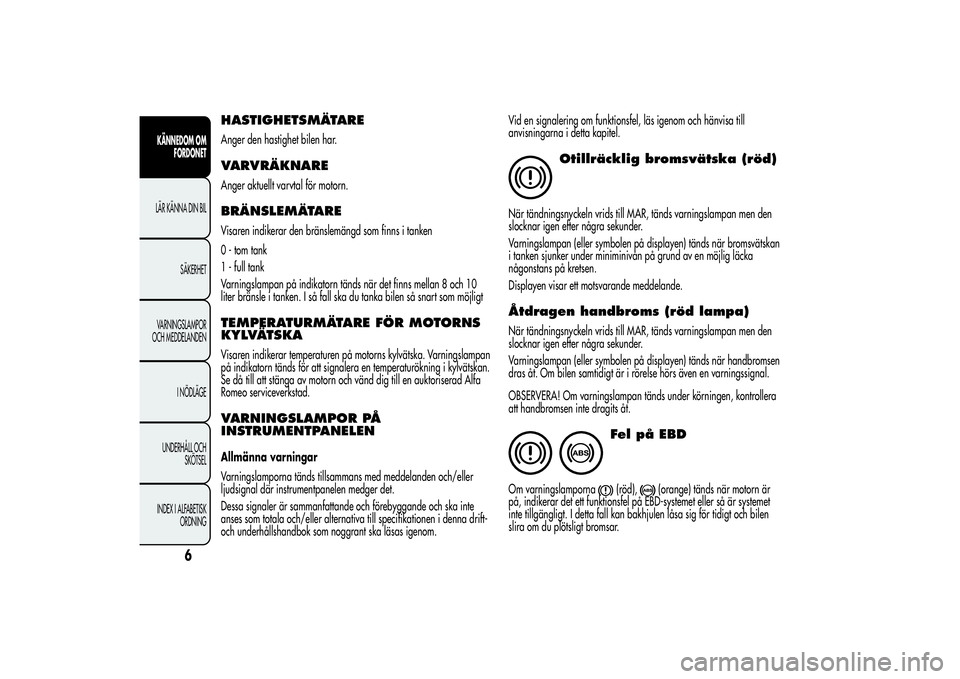

Page 10 of 280
HASTIGHETSMÄTAREAnger den hastighet bilen har.VARVRÄKNAREAnger aktuellt varvtal för motorn.BRÄNSLEMÄTAREVisaren indikerar den bränslemängd som finns i tanken
0 - tom tank
1 - full tank
Varningslampan på indikatorn tänds när det finns mellan 8 och 10
liter bränsle i tanken. I så fall ska du tanka bilen så snart som möjligtTEMPERATURMÄTARE FÖR MOTORNS
KYLVÄTSKAVisaren indikerar temperaturen på motorns kylvätska. Varningslampan
på indikatorn tänds för att signalera en temperaturökning i kylvätskan.
Se då till att stänga av motorn och vänd dig till en auktoriserad Alfa
Romeo serviceverkstad.VARNINGSLAMPOR PÅ
INSTRUMENTPANELENAllmänna varningar
Varningslamporna tänds tillsammans med meddelanden och/eller
ljudsignal där instrumentpanelen medger det.
Dessa signaler är sammanfattande och förebyggande och ska inte
anses som totala och/eller alternativa till specifikationen i denna drift-
och underhållshandbok som noggrant ska läsas igenom.Vid en signalering om funktionsfel, läs igenom och hänvisa till
anvisningarna i detta kapitel.
Otillräcklig bromsvätska (röd)
När tändningsnyckeln vrids till MAR, tänds varningslampan men den
slocknar igen efter några sekunder.
Varningslampan (eller symbolen på displayen) tänds när bromsvätskan
i tanken sjunker under miniminivån på grund av en möjlig läcka
någonstans på kretsen.
Displayen visar ett motsvarande meddelande.Åtdragen handbroms (röd lampa)När tändningsnyckeln vrids till MAR, tänds varningslampan men den
slocknar igen efter några sekunder.
Varningslampan (eller symbolen på displayen) tänds när handbromsen
dras åt. Om bilen samtidigt är i rörelse hörs även en varningssignal.
OBSERVERA! Om varningslampan tänds under körningen, kontrollera
att handbromsen inte dragits åt.
FelpåEBD
Om varningslamporna
(röd),
(orange) tänds när motorn är
på, indikerar det ett funktionsfel på EBD-systemet eller så är systemet
inte tillgängligt. I detta fall kan bakhjulen låsa sig för tidigt och bilen
slira om du plötsligt bromsar.
6
KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING
