Alfa Romeo Giulietta 2013 Návod k použití a údržbě (in Czech)

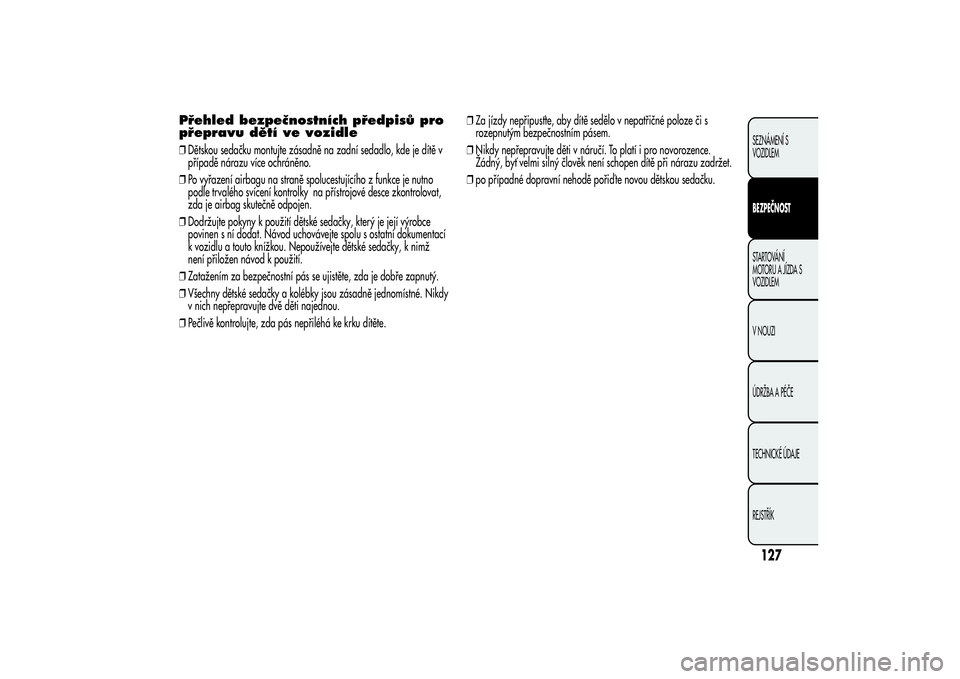

Přehled bezpečnostních předpisů pro
přepravu dětí ve vozidle❒Dětskou sedačku montujte zásadně na zadní sedadlo, kde je dítě v
případě nárazu více ochráněno.
❒Po vyřazení airbagu na straně spolucestujícího z funkce je nutno
podle trvalého svícení kontrolky na přístrojové desce zkontrolovat,
zda je airbag skutečně odpojen.
❒Dodržujte pokyny k použití dětské sedačky, který je její výrobce
povinen s ní dodat. Návod uchovávejte spolu s ostatní dokumentací
k vozidlu a touto knížkou. Nepoužívejte dětské sedačky, k nimž
není přiložen návod k použití.
❒Zatažením za bezpečnostní pás se ujistěte, zda je dobře zapnutý.
❒Všechny dětské sedačky a kolébky jsou zásadně jednomístné. Nikdy
v nich nepřepravujte dvě děti najednou.
❒Pečlivě kontrolujte, zda pás nepřiléhá ke krku dítěte.❒Za jízdy nepřipusťte, aby dítě sedělo v nepatřičné poloze či s
rozepnutým bezpečnostním pásem.
❒Nikdy nepřepravujte děti v náručí. To platí i pro novorozence.
Žádný, byť velmi silný člověk není schopen dítě při nárazu zadržet.
❒po případné dopravní nehodě pořiď te novou dětskou sedačku.
127SEZNÁMENÍ S
VOZIDLEMBEZPEČNOSTSTARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

PŘÍPRAVA PRO MONTÁŽ
DĚTSKÉ SEDAČKY “ISOFIX”Vozidlo je připraveno pro montáž dětských sedaček Isofix Universale,
což je nový unifikovaný evropský systém pro přepravu dětí.
Je možné kombinovat tradiční sedačku se sedačkou Isofix.
Na obr. 111 je zobrazen příklad sedačky Isofix Universale, která je
určena pro hmotnostní skupinu 1.
Pro ostatní hmotnostní skupiny jsou určeny speciální sedačky Isofix,
které se smějí použít pouze v případě, že byly vyprojektovány,
vyzkoušeny a homologovány pro dané vozidlo (viz seznam vozidel
dodávaný se sedačkou).UPOZORNĚNÍ Zadní prostřední místo není určeno pro žádný typ
sedačky Isofix.
obr. 111
A0K0018
128SEZNÁMENÍ S
VOZIDLEMBEZPEČNOSTSTARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

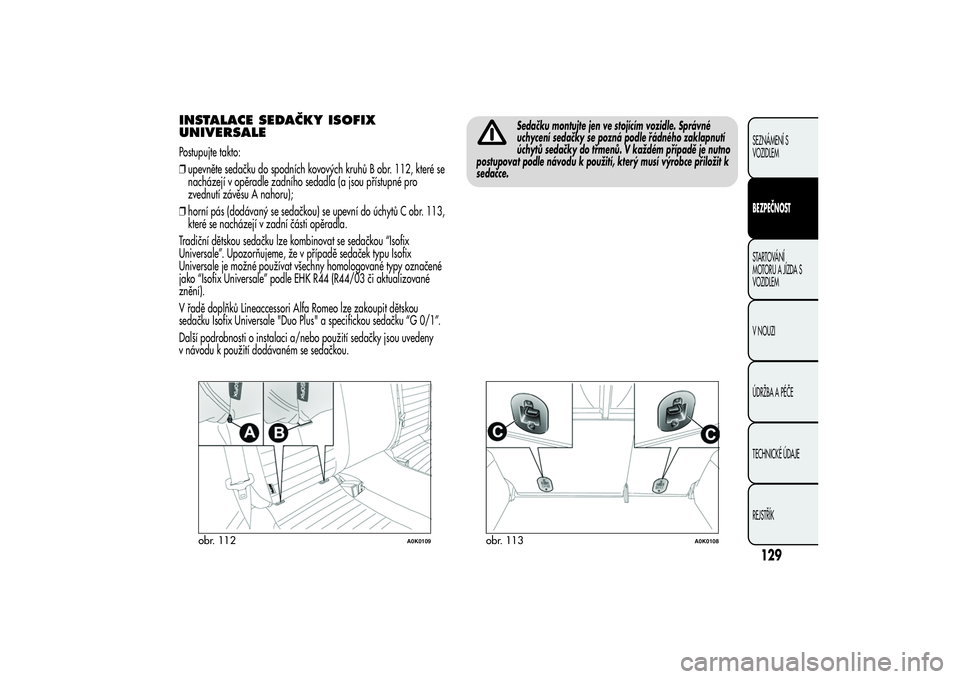

INSTALACE SEDAČKY ISOFIX
UNIVERSALEPostupujte takto:
❒upevněte sedačku do spodních kovových kruhů B obr. 112, které se
nacházejí v opěradle zadního sedadla (a jsou přístupné pro
zvednutí závěsu A nahoru);
❒horní pás (dodávaný se sedačkou) se upevní do úchytů C obr. 113,
které se nacházejí v zadní části opěradla.
Tradiční dětskou sedačku lze kombinovat se sedačkou “Isofix
Universale”. Upozorňujeme, že v případě sedaček typu Isofix
Universale je možné používat všechny homologované typy označené
jako “Isofix Universale” podle EHK R44 (R44/03 či aktualizované
znění).
V řadě doplňků Lineaccessori Alfa Romeo lze zakoupit dětskou
sedačku Isofix Universale "Duo Plus" a specifickou sedačku “G 0/1”.
Další podrobnosti o instalaci a/nebo použití sedačky jsou uvedeny
v návodu k použití dodávaném se sedačkou.
Sedačku montujte jen ve stojícím vozidle. Správné
uchycení sedačky se pozná podle řádného zaklapnutí
úchytů sedačky do třmenů. V každém případě je nutno
postupovat podle návodu k použití, který musí výrobce přiložit k
sedačce.
obr. 112
A0K0109
obr. 113
A0K0108
129SEZNÁMENÍ S
VOZIDLEMBEZPEČNOSTSTARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

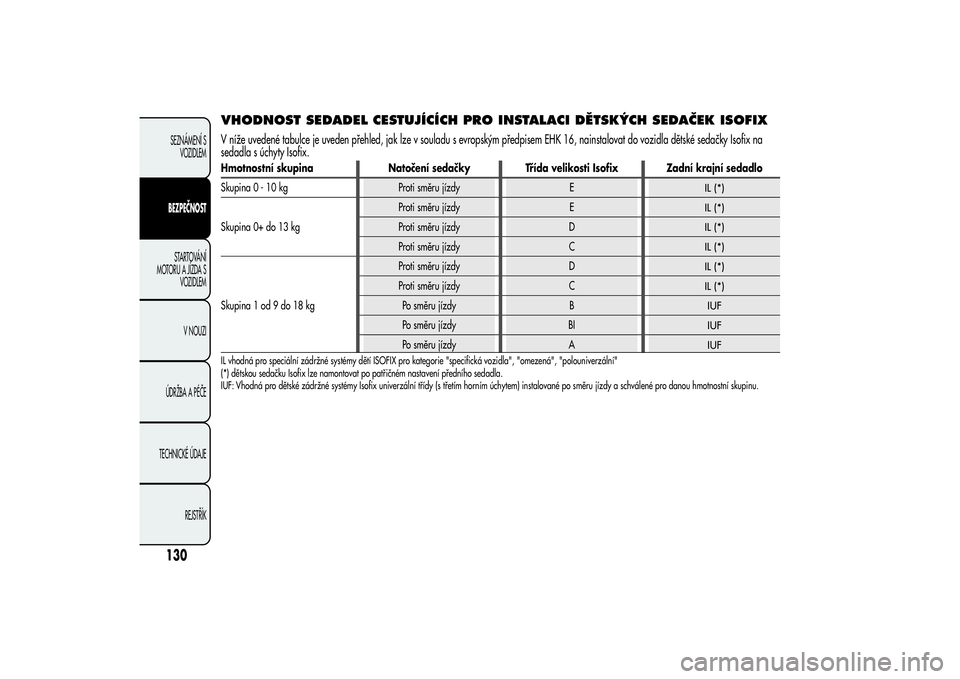

VHODNOST SEDADEL CESTUJÍCÍCH PRO INSTALACI DĚTSKÝCH SEDAČEK ISOFIXV níže uvedené tabulce je uveden přehled, jak lze v souladu s evropským předpisem EHK 16, nainstalovat do vozidla dětské sedačky Isofix na
sedadla s úchyty Isofix.Hmotnostní skupina Natočení sedačky Třída velikosti Isofix Zadní krajní sedadlo
Skupina 0 - 10 kg Proti směru jízdy E
IL (*)
Skupina 0+ do 13 kgProti směru jízdy E
IL (*)
Proti směru jízdy D
IL (*)
Proti směru jízdy C
IL (*)
Skupina 1 od 9 do 18 kgProti směru jízdy D
IL (*)
Proti směru jízdy C
IL (*)
Po směru jízdy B
IUF
Po směru jízdy BI
IUF
Po směru jízdy A
IUF
IL vhodná pro speciální zádržné systémy dětí ISOFIX pro kategorie "specifická vozidla", "omezená", "polouniverzální"
(*) dětskou sedačku Isofix lze namontovat po patřičném nastavení předního sedadla.
IUF: Vhodná pro dětské zádržné systémy Isofix univerzální třídy (s třetím horním úchytem) instalované po směru jízdy a schválené pro danou hmotnostní skupinu.
130SEZNÁMENÍ S
VOZIDLEMBEZPEČNOSTSTARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

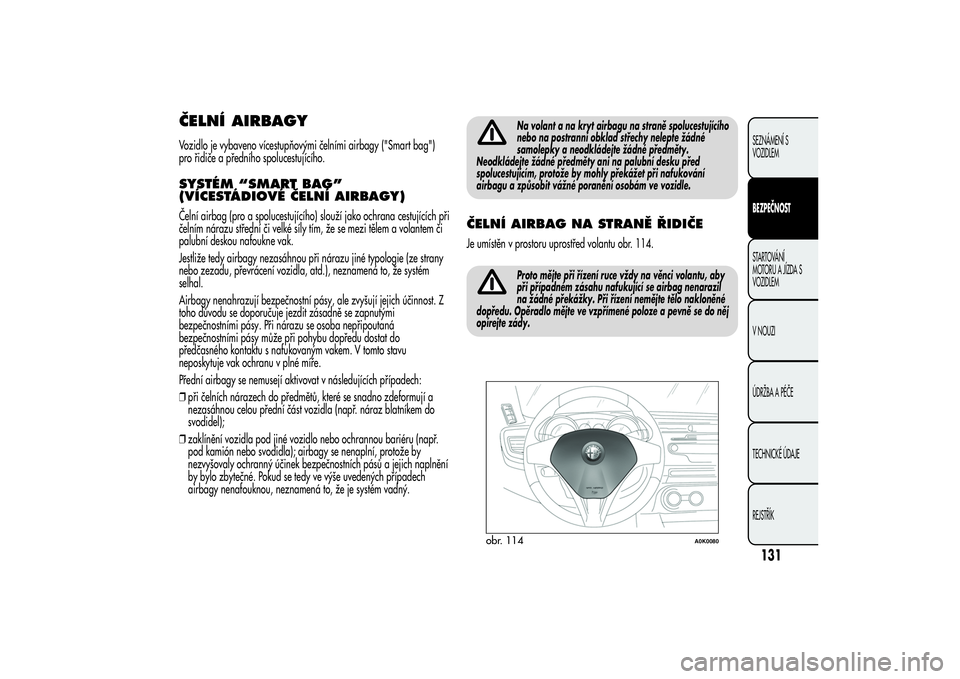

ČELNÍ AIRBAGYVozidlo je vybaveno vícestupňovými čelními airbagy ("Smart bag")
pro řidiče a předního spolucestujícího.SYSTÉM “SMART BAG”
(VÍCESTÁDIOVÉ ČELNÍ AIRBAGY)Čelní airbag (pro a spolucestujícího) slouží jako ochrana cestujících při
čelním nárazu střední či velké síly tím, že se mezi tělem a volantem či
palubní deskou nafoukne vak.
Jestliže tedy airbagy nezasáhnou při nárazu jiné typologie (ze strany
nebo zezadu, převrácení vozidla, atd.), neznamená to, že systém
selhal.
Airbagy nenahrazují bezpečnostní pásy, ale zvyšují jejich účinnost. Z
toho důvodu se doporučuje jezdit zásadně se zapnutými
bezpečnostními pásy. Při nárazu se osoba nepřipoutaná
bezpečnostními pásy může při pohybu dopředu dostat do
předčasného kontaktu s nafukovaným vakem. V tomto stavu
neposkytuje vak ochranu v plné míře.
Přední airbagy se nemusejí aktivovat v následujících případech:
❒při čelních nárazech do předmětů, které se snadno zdeformují a
nezasáhnou celou přední část vozidla (např. náraz blatníkem do
svodidel);
❒zaklínění vozidla pod jiné vozidlo nebo ochrannou bariéru (např.
pod kamión nebo svodidla); airbagy se nenaplní, protože by
nezvyšovaly ochranný účinek bezpečnostních pásů a jejich naplnění
by bylo zbytečné. Pokud se tedy ve výše uvedených případech
airbagy nenafouknou, neznamená to, že je systém vadný.
Na volant a na kryt airbagu na straně spolucestujícího
nebo na postranní obklad střechy nelepte žádné
samolepky a neodkládejte žádné předměty.
Neodkládejte žádné předměty ani na palubní desku před
spolucestujícím, protože by mohly překážet při nafukování
airbagu a způsobit vážné poranění osobám ve vozidle.
ČELNÍ AIRBAG NA STRANĚ ŘIDIČEJe umístěn v prostoru uprostřed volantu obr. 114.
Proto mějte při řízení ruce vždy na věnci volantu, aby
při případném zásahu nafukující se airbag nenarazil
na žádné překážky. Při řízení nemějte tělo nakloněné
dopředu. Opěradlo mějte ve vzpřímené poloze a pevně se do něj
opírejte zády.
obr. 114
A0K0080
131SEZNÁMENÍ S
VOZIDLEMBEZPEČNOSTSTARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

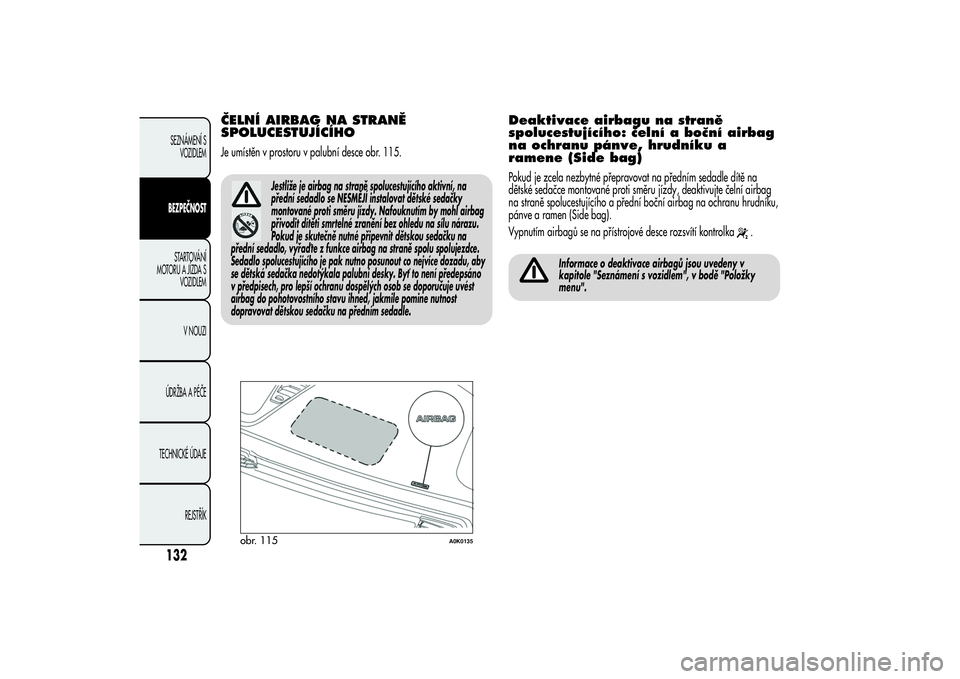

ČELNÍ AIRBAG NA STRANĚ
SPOLUCESTUJÍCÍHOJe umístěn v prostoru v palubní desce obr. 115.
Jestliže je airbag na straně spolucestujícího aktivní, na
přední sedadlo se NESMĚJÍ instalovat dětské sedačky
montované proti směru jízdy. Nafouknutím by mohl airbag
přivodit dítěti smrtelné zranění bez ohledu na sílu nárazu.
Pokud je skutečně nutné připevnit dětskou sedačku na
přední sedadlo, vyřaď te z funkce airbag na straně spolu spolujezdce.
Sedadlo spolucestujícího je pak nutno posunout co nejvíce dozadu, aby
se dětská sedačka nedotýkala palubní desky. Byť to není předepsáno
v předpisech, pro lepší ochranu dospělých osob se doporučuje uvést
airbag do pohotovostního stavu ihned, jakmile pomine nutnost
dopravovat dětskou sedačku na předním sedadle.
Deaktivace airbagu na straně
spolucestujícího: čelní a boční airbag
na ochranu pánve, hrudníku a
ramene (Side bag)Pokud je zcela nezbytné přepravovat na předním sedadle dítě na
dětské sedačce montované proti směru jízdy, deaktivujte čelní airbag
na straně spolucestujícího a přední boční airbag na ochranu hrudníku,
pánve a ramen (Side bag).
Vypnutím airbagů se na přístrojové desce rozsvítí kontrolka
.
Informace o deaktivace airbagů jsou uvedeny v
kapitole "Seznámení s vozidlem", v bodě "Položky
menu".
obr. 115
A0K0135
132SEZNÁMENÍ S
VOZIDLEMBEZPEČNOSTSTARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

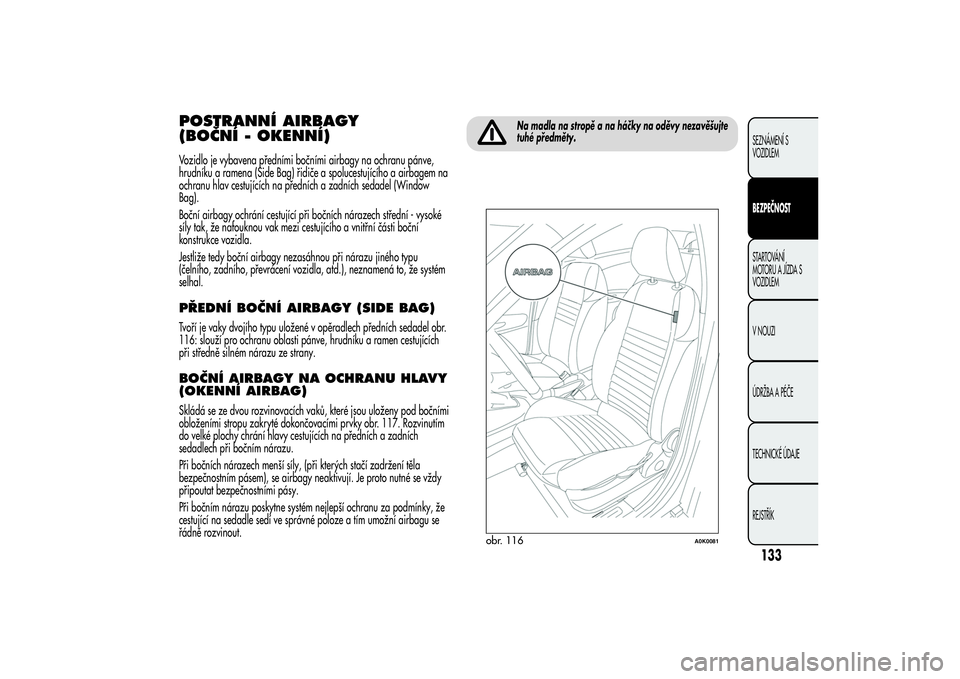

POSTRANNÍ AIRBAGY
(BOČNÍ - OKENNÍ)Vozidlo je vybavena předními bočními airbagy na ochranu pánve,
hrudníku a ramena (Side Bag) řidiče a spolucestujícího a airbagem na
ochranu hlav cestujících na předních a zadních sedadel (Window
Bag).
Boční airbagy ochrání cestující při bočních nárazech střední - vysoké
síly tak, že nafouknou vak mezi cestujícího a vnitřní části boční
konstrukce vozidla.
Jestliže tedy boční airbagy nezasáhnou při nárazu jiného typu
(čelního, zadního, převrácení vozidla, atd.), neznamená to, že systém
selhal.PŘEDNÍ BOČNÍ AIRBAGY (SIDE BAG)Tvoří je vaky dvojího typu uložené v opěradlech předních sedadel obr.
116: slouží pro ochranu oblasti pánve, hrudníku a ramen cestujících
při středně silném nárazu ze strany.BOČNÍ AIRBAGY NA OCHRANU HLAVY
(OKENNÍ AIRBAG)Skládá se ze dvou rozvinovacích vaků, které jsou uloženy pod bočními
obloženími stropu zakryté dokončovacími prvky obr. 117. Rozvinutím
do velké plochy chrání hlavy cestujících na předních a zadních
sedadlech při bočním nárazu.
Při bočních nárazech menší síly, (při kterých stačí zadržení těla
bezpečnostním pásem), se airbagy neaktivují. Je proto nutné se vždy
připoutat bezpečnostními pásy.
Při bočním nárazu poskytne systém nejlepší ochranu za podmínky, že
cestující na sedadle sedí ve správné poloze a tím umožní airbagu se
řádně rozvinout.
Na madla na stropě a na háčky na oděvy nezavěšujte
tuhé předměty.
obr. 116
A0K0081
133SEZNÁMENÍ S
VOZIDLEMBEZPEČNOSTSTARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

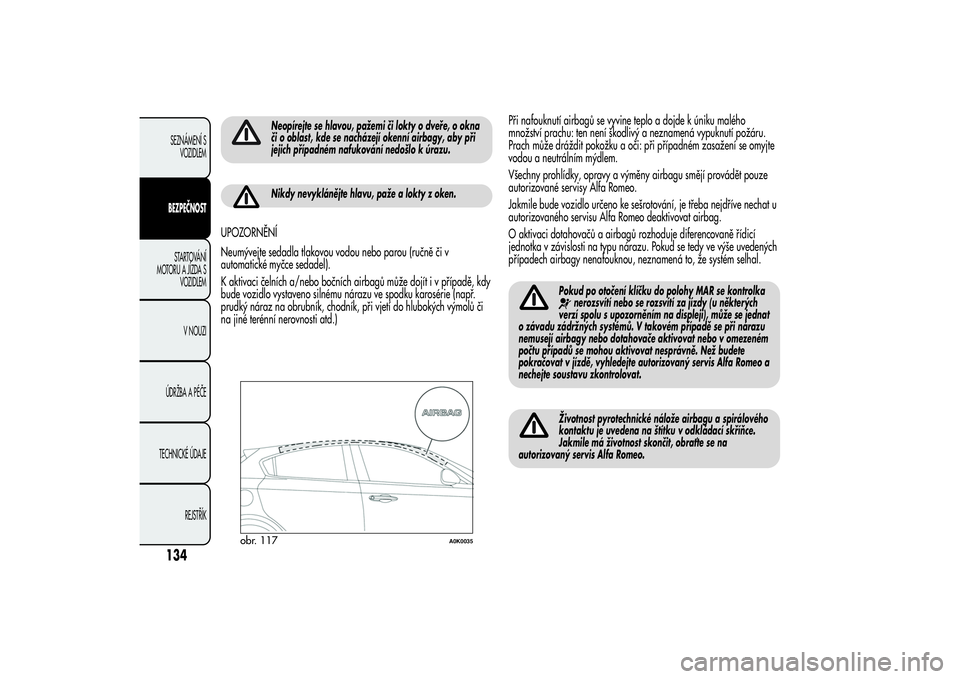

Neopírejte se hlavou, pažemi či lokty o dveře, o okna
či o oblast, kde se nacházejí okenní airbagy, aby při
jejich případném nafukování nedošlo k úrazu.Nikdy nevyklánějte hlavu, paže a lokty z oken.
UPOZORNĚNÍ
Neumývejte sedadla tlakovou vodou nebo parou (ručně či v
automatické myčce sedadel).
K aktivaci čelních a/nebo bočních airbagů může dojít i v případě, kdy
bude vozidlo vystaveno silnému nárazu ve spodku karosérie (např.
prudký náraz na obrubník, chodník, při vjetí do hlubokých výmolů či
na jiné terénní nerovnosti atd.)Při nafouknutí airbagů se vyvine teplo a dojde k úniku malého
množství prachu: ten není škodlivý a neznamená vypuknutí požáru.
Prach může dráždit pokožku a oči: při případném zasažení se omyjte
vodou a neutrálním mýdlem.
Všechny prohlídky, opravy a výměny airbagu smějí provádět pouze
autorizované servisy Alfa Romeo.
Jakmile bude vozidlo určeno ke sešrotování, je třeba nejdříve nechat u
autorizovaného servisu Alfa Romeo deaktivovat airbag.
O aktivaci dotahovačů a airbagů rozhoduje diferencovaně řídicí
jednotka v závislosti na typu nárazu. Pokud se tedy ve výše uvedených
případech airbagy nenafouknou, neznamená to, že systém selhal.
Pokud po otočení klíčku do polohy MAR se kontrolka
nerozsvítí nebo se rozsvítí za jízdy (u některých
verzí spolu s upozorněním na displeji), může se jednat
o závadu zádržných systémů. V takovém případě se při nárazu
nemusejí airbagy nebo dotahovače aktivovat nebo v omezeném
počtu případů se mohou aktivovat nesprávně. Než budete
pokračovat v jízdě, vyhledejte autorizovaný servis Alfa Romeo a
nechejte soustavu zkontrolovat.
Životnost pyrotechnické nálože airbagu a spirálového
kontaktu je uvedena na štítku v odkládací skříňce.
Jakmile má životnost skončit, obraťte se na
autorizovaný servis Alfa Romeo.
obr. 117
A0K0035
134SEZNÁMENÍ S
VOZIDLEMBEZPEČNOSTSTARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

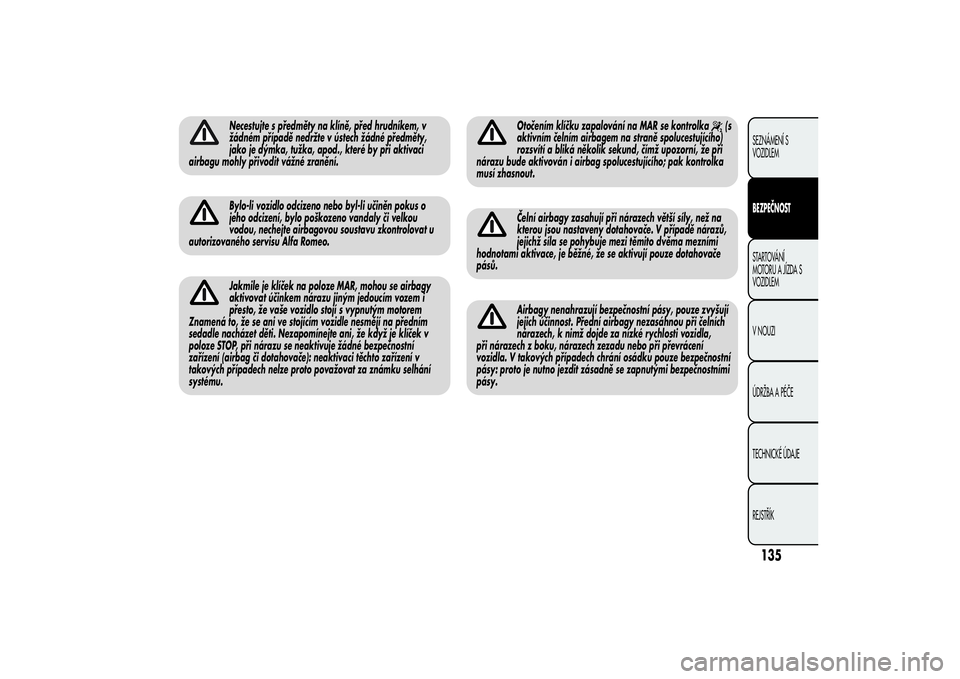

Necestujte s předměty na klíně, před hrudníkem, v
žádném případě nedržte v ústech žádné předměty,
jako je dýmka, tužka, apod., které by při aktivaci
airbagu mohly přivodit vážné zranění.Bylo-li vozidlo odcizeno nebo byl-li učiněn pokus o
jeho odcizení, bylo poškozeno vandaly či velkou
vodou, nechejte airbagovou soustavu zkontrolovat u
autorizovaného servisu Alfa Romeo.Jakmile je klíček na poloze MAR, mohou se airbagy
aktivovat účinkem nárazu jiným jedoucím vozem i
přesto, že vaše vozidlo stojí s vypnutým motorem
Znamená to, že se ani ve stojícím vozidle nesmějí na předním
sedadle nacházet děti. Nezapomínejte ani, že když je klíček v
poloze STOP, při nárazu se neaktivuje žádné bezpečnostní
zařízení (airbag či dotahovače): neaktivaci těchto zařízení v
takových případech nelze proto považovat za známku selhání
systému.
Otočením klíčku zapalování na MAR se kontrolka
(s
aktivním čelním airbagem na straně spolucestujícího)
rozsvítí a bliká několik sekund, čímž upozorní, že při
nárazu bude aktivován i airbag spolucestujícího; pak kontrolka
musí zhasnout.
Čelní airbagy zasahují při nárazech větší síly, než na
kterou jsou nastaveny dotahovače. V případě nárazů,
jejichž síla se pohybuje mezi těmito dvěma mezními
hodnotami aktivace, je běžné, že se aktivují pouze dotahovače
pásů.Airbagy nenahrazují bezpečnostní pásy, pouze zvyšují
jejich účinnost. Přední airbagy nezasáhnou při čelních
nárazech, k nimž dojde za nízké rychlosti vozidla,
při nárazech z boku, nárazech zezadu nebo při převrácení
vozidla. V takových případech chrání osádku pouze bezpečnostní
pásy: proto je nutno jezdit zásadně se zapnutými bezpečnostními
pásy.
135SEZNÁMENÍ S
VOZIDLEMBEZPEČNOSTSTARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

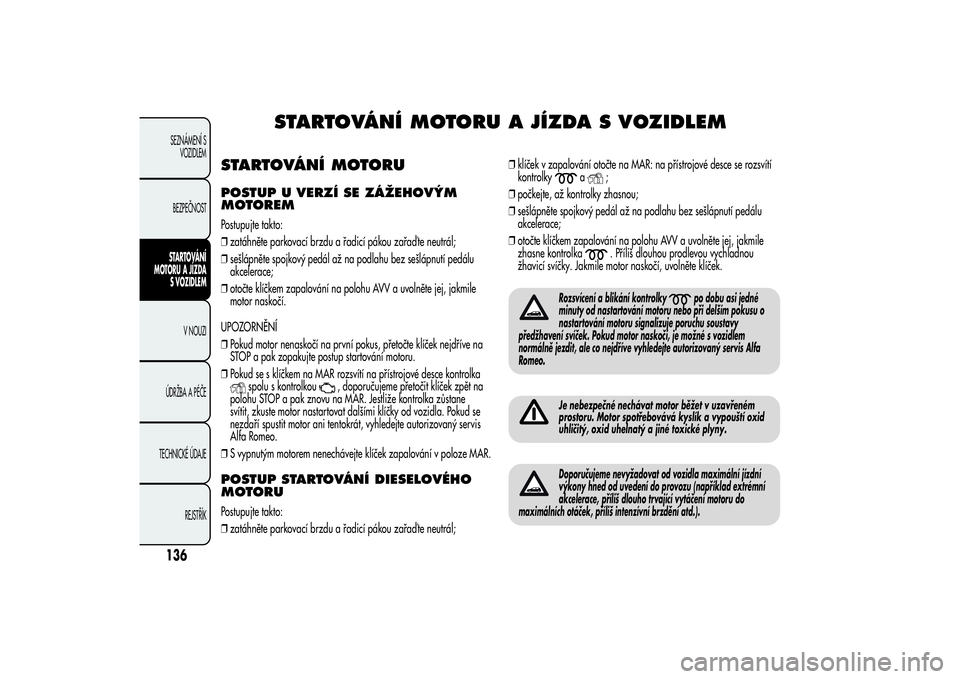

STARTOVÁNÍ MOTORU A JÍZDA S VOZIDLEM
STARTOVÁNÍ MOTORUPOSTUP U VERZÍ SE ZÁŽEHOVÝM
MOTOREMPostupujte takto:
❒zatáhněte parkovací brzdu a řadicí pákou zařaď te neutrál;
❒sešlápněte spojkový pedál až na podlahu bez sešlápnutí pedálu
akcelerace;
❒otočte klíčkem zapalování na polohu AVV a uvolněte jej, jakmile
motor naskočí.
UPOZORNĚNÍ
❒Pokud motor nenaskočí na první pokus, přetočte klíček nejdříve na
STOP a pak zopakujte postup startování motoru.
❒Pokud se s klíčkem na MAR rozsvítí na přístrojové desce kontrolka
spolu s kontrolkou
, doporučujeme přetočit klíček zpět na
polohu STOP a pak znovu na MAR. Jestliže kontrolka zůstane
svítit, zkuste motor nastartovat dalšími klíčky od vozidla. Pokud se
nezdaří spustit motor ani tentokrát, vyhledejte autorizovaný servis
Alfa Romeo.
❒S vypnutým motorem nenechávejte klíček zapalování v poloze MAR.
POSTUP STARTOVÁNÍ DIESELOVÉHO
MOTORUPostupujte takto:
❒zatáhněte parkovací brzdu a řadicí pákou zařaď te neutrál;❒klíček v zapalování otočte na MAR: na přístrojové desce se rozsvítí
kontrolky
a
;
❒počkejte, až kontrolky zhasnou;
❒sešlápněte spojkový pedál až na podlahu bez sešlápnutí pedálu
akcelerace;
❒otočte klíčkem zapalování na polohu AVV a uvolněte jej, jakmile
zhasne kontrolka. Příliš dlouhou prodlevou vychladnou
žhavicí svíčky. Jakmile motor naskočí, uvolněte klíček.
Rozsvícení a blikání kontrolky
po dobu asi jedné
minuty od nastartování motoru nebo při delším pokusu o
nastartování motoru signalizuje poruchu soustavy
předžhavení svíček. Pokud motor naskočí, je možné s vozidlem
normálně jezdit, ale co nejdříve vyhledejte autorizovaný servis Alfa
Romeo.
Je nebezpečné nechávat motor běžet v uzavřeném
prostoru. Motor spotřebovává kyslík a vypouští oxid
uhličitý, oxid uhelnatý a jiné toxické plyny.Doporučujeme nevyžadovat od vozidla maximální jízdní
výkony hned od uvedení do provozu (například extrémní
akcelerace, příliš dlouho trvající vytáčení motoru do
maximálních otáček, příliš intenzívní brzdění atd.).
136SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOSTSTARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK
