Alfa Romeo Giulietta 2015 Betriebsanleitung (in German)

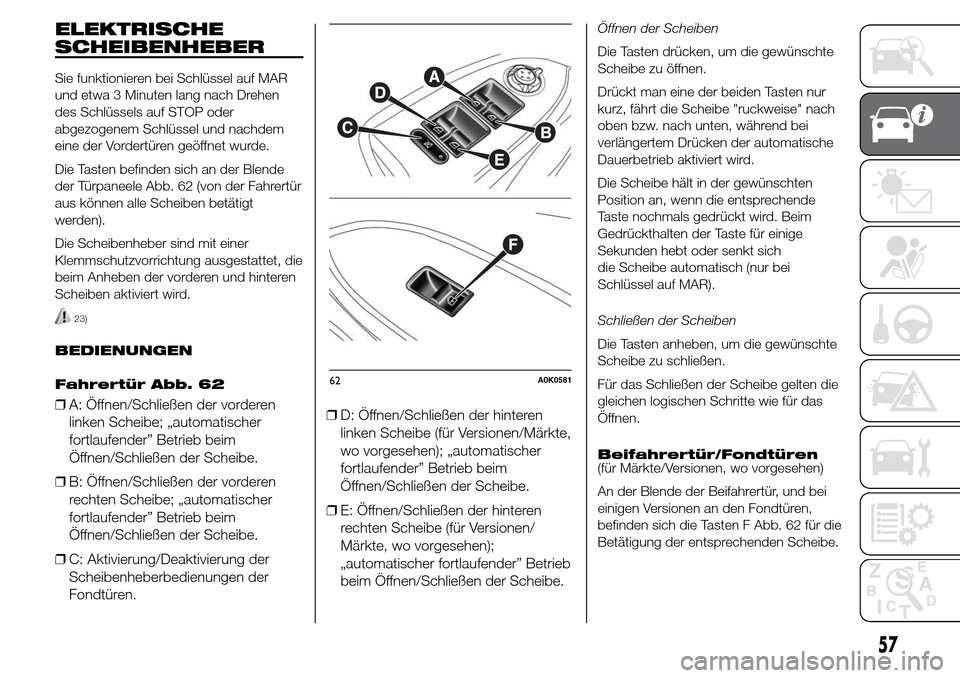

ELEKTRISCHE
SCHEIBENHEBER
Sie funktionieren bei Schlüssel auf MAR
und etwa 3 Minuten lang nach Drehen
des Schlüssels auf STOP oder
abgezogenem Schlüssel und nachdem
eine der Vordertüren geöffnet wurde.
Die Tasten befinden sich an der Blende
der Türpaneele Abb. 62 (von der Fahrertür
aus können alle Scheiben betätigt
werden).
Die Scheibenheber sind mit einer
Klemmschutzvorrichtung ausgestattet, die
beim Anheben der vorderen und hinteren
Scheiben aktiviert wird.
23)
BEDIENUNGEN
Fahrertür Abb. 62
❒A: Öffnen/Schließen der vorderen
linken Scheibe; „automatischer
fortlaufender” Betrieb beim
Öffnen/Schließen der Scheibe.
❒B: Öffnen/Schließen der vorderen
rechten Scheibe; „automatischer
fortlaufender” Betrieb beim
Öffnen/Schließen der Scheibe.
❒C: Aktivierung/Deaktivierung der
Scheibenheberbedienungen der
Fondtüren.❒D: Öffnen/Schließen der hinteren
linken Scheibe (für Versionen/Märkte,
wo vorgesehen); „automatischer
fortlaufender” Betrieb beim
Öffnen/Schließen der Scheibe.
❒E: Öffnen/Schließen der hinteren
rechten Scheibe (für Versionen/
Märkte, wo vorgesehen);
„automatischer fortlaufender” Betrieb
beim Öffnen/Schließen der Scheibe.
Öffnen der Scheiben
Die Tasten drücken, um die gewünschte
Scheibe zu öffnen.
Drückt man eine der beiden Tasten nur
kurz, fährt die Scheibe "ruckweise" nach
oben bzw. nach unten, während bei
verlängertem Drücken der automatische
Dauerbetrieb aktiviert wird.
Die Scheibe hält in der gewünschten
Position an, wenn die entsprechende
Taste nochmals gedrückt wird. Beim
Gedrückthalten der Taste für einige
Sekunden hebt oder senkt sich
die Scheibe automatisch (nur bei
Schlüssel auf MAR).
Schließen der Scheiben
Die Tasten anheben, um die gewünschte
Scheibe zu schließen.
Für das Schließen der Scheibe gelten die
gleichen logischen Schritte wie für das
Öffnen.
Beifahrertür/Fondtüren
(für Märkte/Versionen, wo vorgesehen)
An der Blende der Beifahrertür, und bei
einigen Versionen an den Fondtüren,
befinden sich die Tasten F Abb. 62 für die
Betätigung der entsprechenden Scheibe.
62A0K0581
57

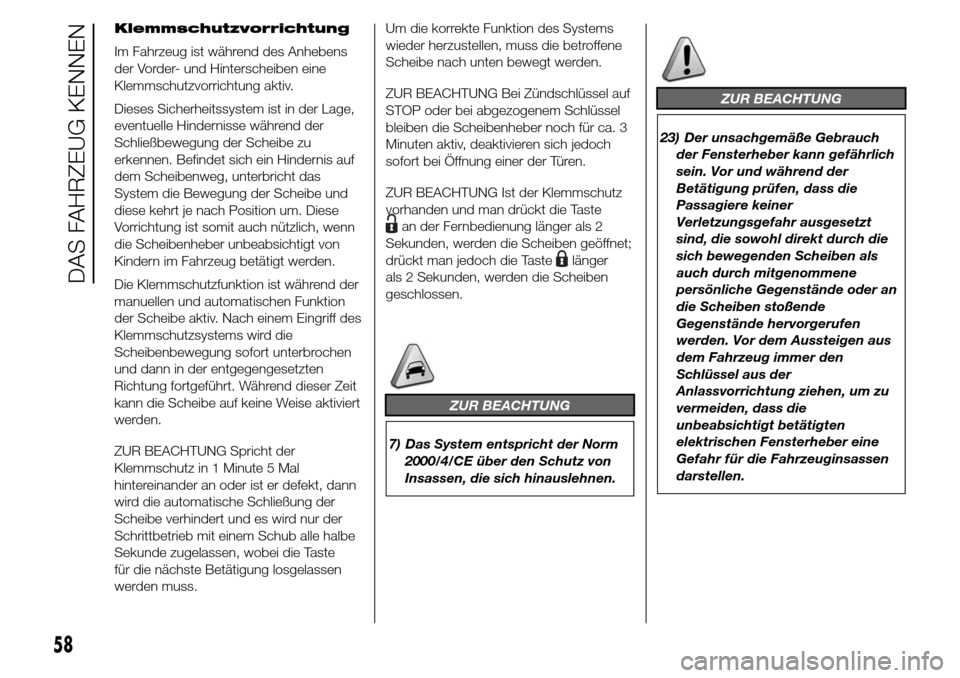

Klemmschutzvorrichtung
Im Fahrzeug ist während des Anhebens
der Vorder- und Hinterscheiben eine
Klemmschutzvorrichtung aktiv.
Dieses Sicherheitssystem ist in der Lage,
eventuelle Hindernisse während der
Schließbewegung der Scheibe zu
erkennen. Befindet sich ein Hindernis auf
dem Scheibenweg, unterbricht das
System die Bewegung der Scheibe und
diese kehrt je nach Position um. Diese
Vorrichtung ist somit auch nützlich, wenn
die Scheibenheber unbeabsichtigt von
Kindern im Fahrzeug betätigt werden.
Die Klemmschutzfunktion ist während der
manuellen und automatischen Funktion
der Scheibe aktiv. Nach einem Eingriff des
Klemmschutzsystems wird die
Scheibenbewegung sofort unterbrochen
und dann in der entgegengesetzten
Richtung fortgeführt. Während dieser Zeit
kann die Scheibe auf keine Weise aktiviert
werden.
ZUR BEACHTUNG Spricht der
Klemmschutz in 1 Minute 5 Mal
hintereinander an oder ist er defekt, dann
wird die automatische Schließung der
Scheibe verhindert und es wird nur der
Schrittbetrieb mit einem Schub alle halbe
Sekunde zugelassen, wobei die Taste
für die nächste Betätigung losgelassen
werden muss.Um die korrekte Funktion des Systems
wieder herzustellen, muss die betroffene
Scheibe nach unten bewegt werden.
ZUR BEACHTUNG Bei Zündschlüssel auf
STOP oder bei abgezogenem Schlüssel
bleiben die Scheibenheber noch für ca. 3
Minuten aktiv, deaktivieren sich jedoch
sofort bei Öffnung einer der Türen.
ZUR BEACHTUNG Ist der Klemmschutz
vorhanden und man drückt die Taste
an der Fernbedienung länger als 2
Sekunden, werden die Scheiben geöffnet;
drückt man jedoch die Taste
länger
als 2 Sekunden, werden die Scheiben
geschlossen.
ZUR BEACHTUNG
7) Das System entspricht der Norm
2000/4/CE über den Schutz von
Insassen, die sich hinauslehnen.
ZUR BEACHTUNG
23) Der unsachgemäße Gebrauch
der Fensterheber kann gefährlich
sein. Vor und während der
Betätigung prüfen, dass die
Passagiere keiner
Verletzungsgefahr ausgesetzt
sind, die sowohl direkt durch die
sich bewegenden Scheiben als
auch durch mitgenommene
persönliche Gegenstände oder an
die Scheiben stoßende
Gegenstände hervorgerufen
werden. Vor dem Aussteigen aus
dem Fahrzeug immer den
Schlüssel aus der
Anlassvorrichtung ziehen, um zu
vermeiden, dass die
unbeabsichtigt betätigten
elektrischen Fensterheber eine
Gefahr für die Fahrzeuginsassen
darstellen.
58
DAS FAHRZEUG KENNEN

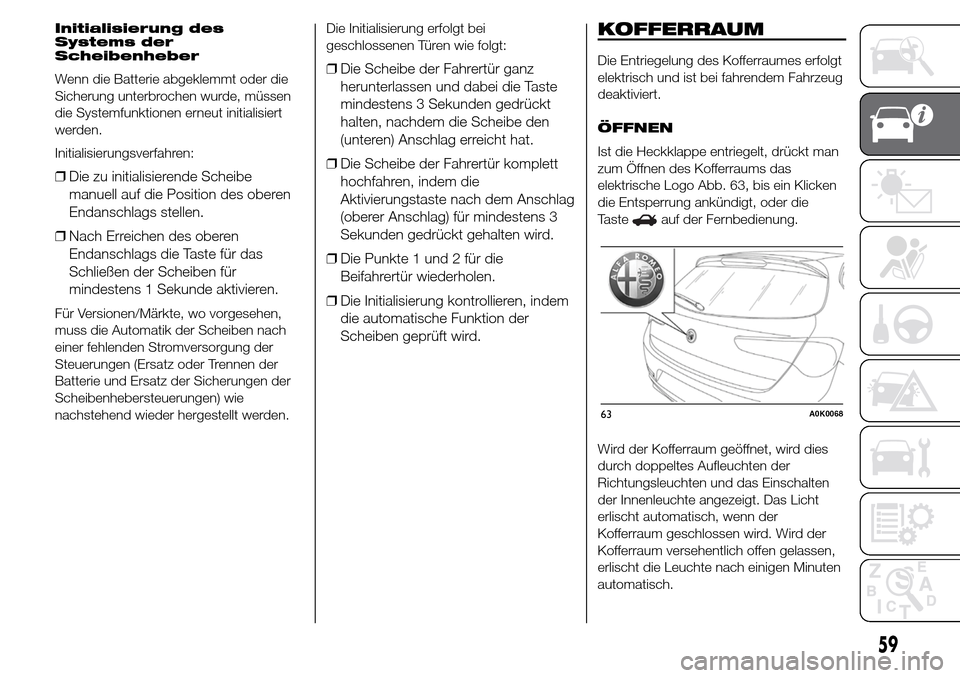

Initialisierung des
Systems der
Scheibenheber
Wenn die Batterie abgeklemmt oder die
Sicherung unterbrochen wurde, müssen
die Systemfunktionen erneut initialisiert
werden.
Initialisierungsverfahren:
❒Die zu initialisierende Scheibe
manuell auf die Position des oberen
Endanschlags stellen.
❒Nach Erreichen des oberen
Endanschlags die Taste für das
Schließen der Scheiben für
mindestens 1 Sekunde aktivieren.
Für Versionen/Märkte, wo vorgesehen,
muss die Automatik der Scheiben nach
einer fehlenden Stromversorgung der
Steuerungen (Ersatz oder Trennen der
Batterie und Ersatz der Sicherungen der
Scheibenhebersteuerungen) wie
nachstehend wieder hergestellt werden.Die Initialisierung erfolgt bei
geschlossenen Türen wie folgt:
❒Die Scheibe der Fahrertür ganz
herunterlassen und dabei die Taste
mindestens 3 Sekunden gedrückt
halten, nachdem die Scheibe den
(unteren) Anschlag erreicht hat.
❒Die Scheibe der Fahrertür komplett
hochfahren, indem die
Aktivierungstaste nach dem Anschlag
(oberer Anschlag) für mindestens 3
Sekunden gedrückt gehalten wird.
❒Die Punkte 1 und 2 für die
Beifahrertür wiederholen.
❒Die Initialisierung kontrollieren, indem
die automatische Funktion der
Scheiben geprüft wird.
KOFFERRAUM
Die Entriegelung des Kofferraumes erfolgt
elektrisch und ist bei fahrendem Fahrzeug
deaktiviert.
ÖFFNEN
Ist die Heckklappe entriegelt, drückt man
zum Öffnen des Kofferraums das
elektrische Logo Abb. 63, bis ein Klicken
die Entsperrung ankündigt, oder die
Taste
auf der Fernbedienung.
Wird der Kofferraum geöffnet, wird dies
durch doppeltes Aufleuchten der
Richtungsleuchten und das Einschalten
der Innenleuchte angezeigt. Das Licht
erlischt automatisch, wenn der
Kofferraum geschlossen wird. Wird der
Kofferraum versehentlich offen gelassen,
erlischt die Leuchte nach einigen Minuten
automatisch.
63A0K0068
59

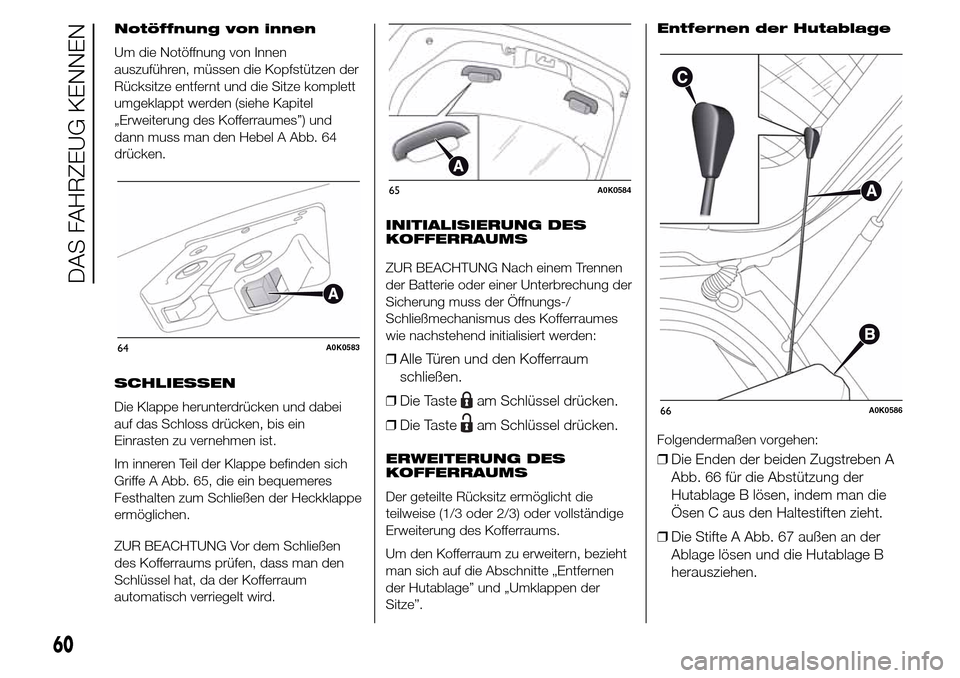

Notöffnung von innen
Um die Notöffnung von Innen
auszuführen, müssen die Kopfstützen der
Rücksitze entfernt und die Sitze komplett
umgeklappt werden (siehe Kapitel
„Erweiterung des Kofferraumes”) und
dann muss man den Hebel A Abb. 64
drücken.
SCHLIESSEN
Die Klappe herunterdrücken und dabei
auf das Schloss drücken, bis ein
Einrasten zu vernehmen ist.
Im inneren Teil der Klappe befinden sich
Griffe A Abb. 65, die ein bequemeres
Festhalten zum Schließen der Heckklappe
ermöglichen.
ZUR BEACHTUNG Vor dem Schließen
des Kofferraums prüfen, dass man den
Schlüssel hat, da der Kofferraum
automatisch verriegelt wird.INITIALISIERUNG DES
KOFFERRAUMS
ZUR BEACHTUNG Nach einem Trennen
der Batterie oder einer Unterbrechung der
Sicherung muss der Öffnungs-/
Schließmechanismus des Kofferraumes
wie nachstehend initialisiert werden:
❒Alle Türen und den Kofferraum
schließen.
❒Die Taste
am Schlüssel drücken.
❒Die Taste
am Schlüssel drücken.
ERWEITERUNG DES
KOFFERRAUMS
Der geteilte Rücksitz ermöglicht die
teilweise (1/3 oder 2/3) oder vollständige
Erweiterung des Kofferraums.
Um den Kofferraum zu erweitern, bezieht
man sich auf die Abschnitte „Entfernen
der Hutablage” und „Umklappen der
Sitze”.Entfernen der Hutablage
Folgendermaßen vorgehen:❒Die Enden der beiden Zugstreben A
Abb. 66 für die Abstützung der
Hutablage B lösen, indem man die
Ösen C aus den Haltestiften zieht.
❒Die Stifte A Abb. 67 außen an der
Ablage lösen und die Hutablage B
herausziehen.
64A0K0583
65A0K0584
66A0K0586
60
DAS FAHRZEUG KENNEN

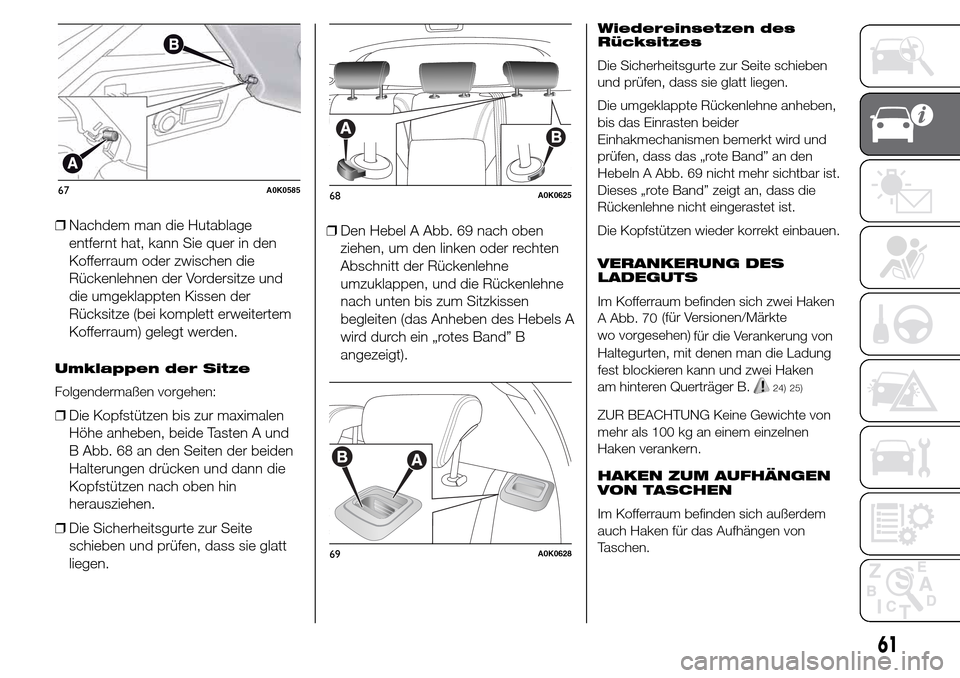

❒Nachdem man die Hutablage
entfernt hat, kann Sie quer in den
Kofferraum oder zwischen die
Rückenlehnen der Vordersitze und
die umgeklappten Kissen der
Rücksitze (bei komplett erweitertem
Kofferraum) gelegt werden.
Umklappen der Sitze
Folgendermaßen vorgehen:
❒Die Kopfstützen bis zur maximalen
Höhe anheben, beide Tasten A und
B Abb. 68 an den Seiten der beiden
Halterungen drücken und dann die
Kopfstützen nach oben hin
herausziehen.
❒Die Sicherheitsgurte zur Seite
schieben und prüfen, dass sie glatt
liegen.❒Den Hebel A Abb. 69 nach oben
ziehen, um den linken oder rechten
Abschnitt der Rückenlehne
umzuklappen, und die Rückenlehne
nach unten bis zum Sitzkissen
begleiten (das Anheben des Hebels A
wird durch ein „rotes Band” B
angezeigt).
Wiedereinsetzen des
Rücksitzes
Die Sicherheitsgurte zur Seite schieben
und prüfen, dass sie glatt liegen.
Die umgeklappte Rückenlehne anheben,
bis das Einrasten beider
Einhakmechanismen bemerkt wird und
prüfen, dass das „rote Band” an den
Hebeln A Abb. 69 nicht mehr sichtbar ist.
Dieses „rote Band” zeigt an, dass die
Rückenlehne nicht eingerastet ist.
Die Kopfstützen wieder korrekt einbauen.
VERANKERUNG DES
LADEGUTS
Im Kofferraum befinden sich zwei Haken
A Abb. 70
Haltegurten, mit denen man die Ladung
fest blockieren kann und zwei Haken
am hinteren Querträger B.
24) 25)
ZUR BEACHTUNG Keine Gewichte von
mehr als 100 kg an einem einzelnen
Haken verankern.
HAKEN ZUM AUFHÄNGEN
VON TASCHEN
Im Kofferraum befinden sich außerdem
auch Haken für das Aufhängen von
Taschen.
67A0K058568A0K0625
69A0K0628
61
wo vorgesehen)
für die Verankerung von (für Versionen/Märkte

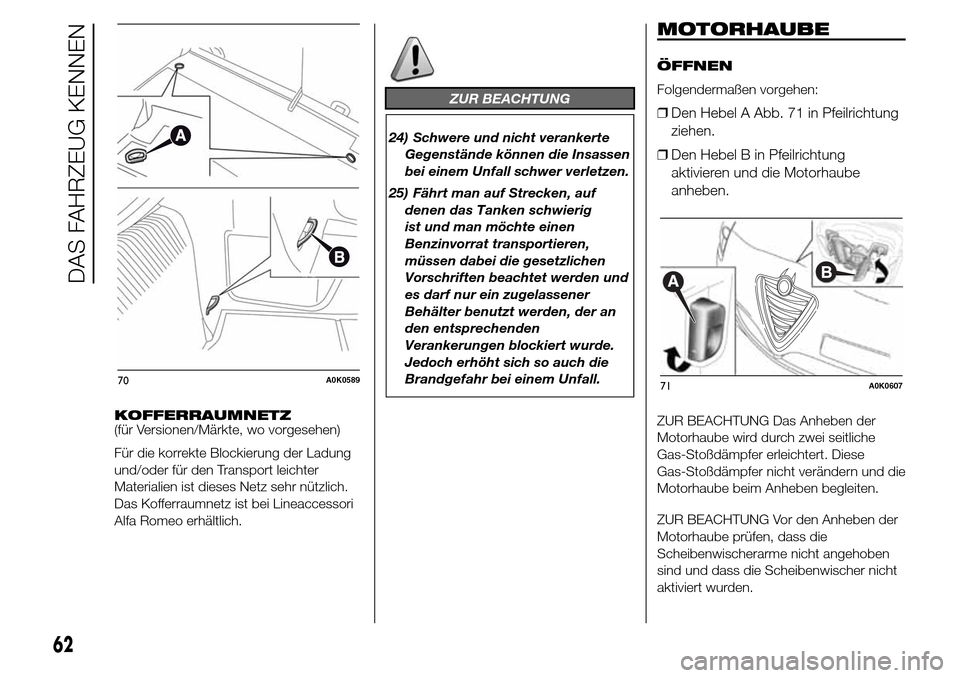

KOFFERRAUMNETZ
(für Versionen/Märkte, wo vorgesehen)
Für die korrekte Blockierung der Ladung
und/oder für den Transport leichter
Materialien ist dieses Netz sehr nützlich.
Das Kofferraumnetz ist bei Lineaccessori
Alfa Romeo erhältlich.
ZUR BEACHTUNG
24) Schwere und nicht verankerte
Gegenstände können die Insassen
bei einem Unfall schwer verletzen.
25) Fährt man auf Strecken, auf
denen das Tanken schwierig
ist und man möchte einen
Benzinvorrat transportieren,
müssen dabei die gesetzlichen
Vorschriften beachtet werden und
es darf nur ein zugelassener
Behälter benutzt werden, der an
den entsprechenden
Verankerungen blockiert wurde.
Jedoch erhöht sich so auch die
Brandgefahr bei einem Unfall.
MOTORHAUBE
ÖFFNEN
Folgendermaßen vorgehen:
❒Den Hebel A Abb. 71 in Pfeilrichtung
ziehen.
❒Den Hebel B in Pfeilrichtung
aktivieren und die Motorhaube
anheben.
ZUR BEACHTUNG Das Anheben der
Motorhaube wird durch zwei seitliche
Gas-Stoßdämpfer erleichtert. Diese
Gas-Stoßdämpfer nicht verändern und die
Motorhaube beim Anheben begleiten.
ZUR BEACHTUNG Vor den Anheben der
Motorhaube prüfen, dass die
Scheibenwischerarme nicht angehoben
sind und dass die Scheibenwischer nicht
aktiviert wurden.
70A0K058971A0K0607
62
DAS FAHRZEUG KENNEN

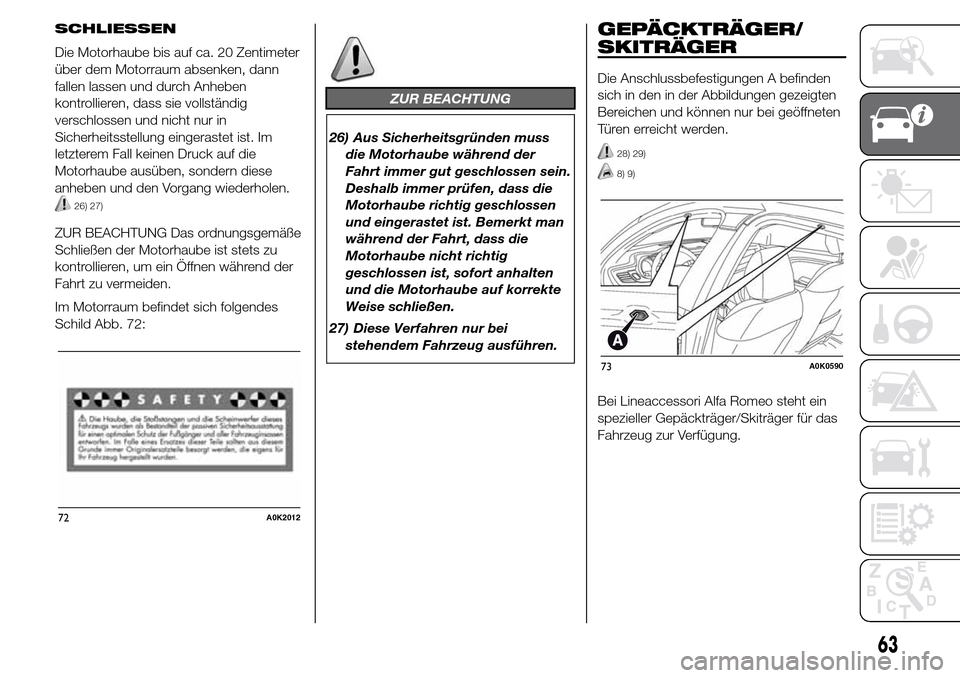

SCHLIESSEN
Die Motorhaube bis auf ca. 20 Zentimeter
über dem Motorraum absenken, dann
fallen lassen und durch Anheben
kontrollieren, dass sie vollständig
verschlossen und nicht nur in
Sicherheitsstellung eingerastet ist. Im
letzterem Fall keinen Druck auf die
Motorhaube ausüben, sondern diese
anheben und den Vorgang wiederholen.
26) 27)
ZUR BEACHTUNG Das ordnungsgemäße
Schließen der Motorhaube ist stets zu
kontrollieren, um ein Öffnen während der
Fahrt zu vermeiden.
Im Motorraum befindet sich folgendes
Schild Abb. 72:
ZUR BEACHTUNG
26) Aus Sicherheitsgründen muss
die Motorhaube während der
Fahrt immer gut geschlossen sein.
Deshalb immer prüfen, dass die
Motorhaube richtig geschlossen
und eingerastet ist. Bemerkt man
während der Fahrt, dass die
Motorhaube nicht richtig
geschlossen ist, sofort anhalten
und die Motorhaube auf korrekte
Weise schließen.
27) Diese Verfahren nur bei
stehendem Fahrzeug ausführen.
GEPÄCKTRÄGER/
SKITRÄGER
Die Anschlussbefestigungen A befinden
sich in den in der Abbildungen gezeigten
Bereichen und können nur bei geöffneten
Türen erreicht werden.
28) 29)
8) 9)
Bei Lineaccessori Alfa Romeo steht ein
spezieller Gepäckträger/Skiträger für das
Fahrzeug zur Verfügung.
72A0K2012
73A0K0590
63

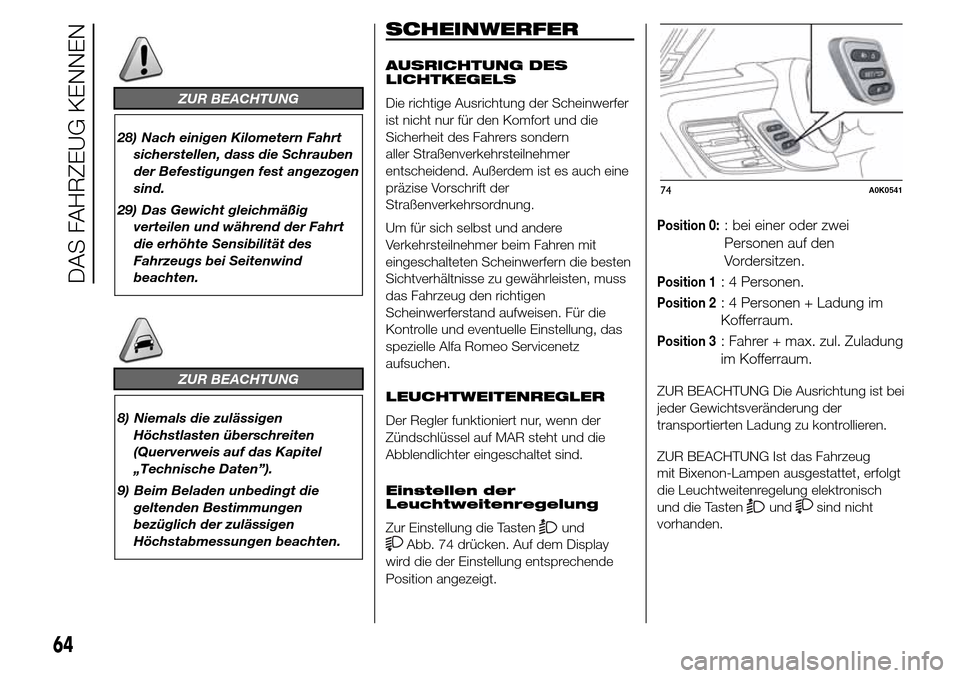

ZUR BEACHTUNG
28) Nach einigen Kilometern Fahrt
sicherstellen, dass die Schrauben
der Befestigungen fest angezogen
sind.
29) Das Gewicht gleichmäßig
verteilen und während der Fahrt
die erhöhte Sensibilität des
Fahrzeugs bei Seitenwind
beachten.
ZUR BEACHTUNG
8) Niemals die zulässigen
Höchstlasten überschreiten
(Querverweis auf das Kapitel
„Technische Daten”).
9) Beim Beladen unbedingt die
geltenden Bestimmungen
bezüglich der zulässigen
Höchstabmessungen beachten.
SCHEINWERFER
AUSRICHTUNG DES
LICHTKEGELS
Die richtige Ausrichtung der Scheinwerfer
ist nicht nur für den Komfort und die
Sicherheit des Fahrers sondern
aller Straßenverkehrsteilnehmer
entscheidend. Außerdem ist es auch eine
präzise Vorschrift der
Straßenverkehrsordnung.
Um für sich selbst und andere
Verkehrsteilnehmer beim Fahren mit
eingeschalteten Scheinwerfern die besten
Sichtverhältnisse zu gewährleisten, muss
das Fahrzeug den richtigen
Scheinwerferstand aufweisen. Für die
Kontrolle und eventuelle Einstellung, das
spezielle Alfa Romeo Servicenetz
aufsuchen.
LEUCHTWEITENREGLER
Der Regler funktioniert nur, wenn der
Zündschlüssel auf MAR steht und die
Abblendlichter eingeschaltet sind.
Einstellen der
Leuchtweitenregelung
Zur Einstellung die Tasten
und
Abb. 74 drücken. Auf dem Display
wird die der Einstellung entsprechende
Position angezeigt.
Position 0:: bei einer oder zwei
Personen auf den
Vordersitzen.
Position 1: 4 Personen.
Position 2: 4 Personen + Ladung im
Kofferraum.
Position 3: Fahrer + max. zul. Zuladung
im Kofferraum.
ZUR BEACHTUNG Die Ausrichtung ist bei
jeder Gewichtsveränderung der
transportierten Ladung zu kontrollieren.
ZUR BEACHTUNG Ist das Fahrzeug
mit Bixenon-Lampen ausgestattet, erfolgt
die Leuchtweitenregelung elektronisch
und die Tasten
undsind nicht
vorhanden.
74A0K0541
64
DAS FAHRZEUG KENNEN

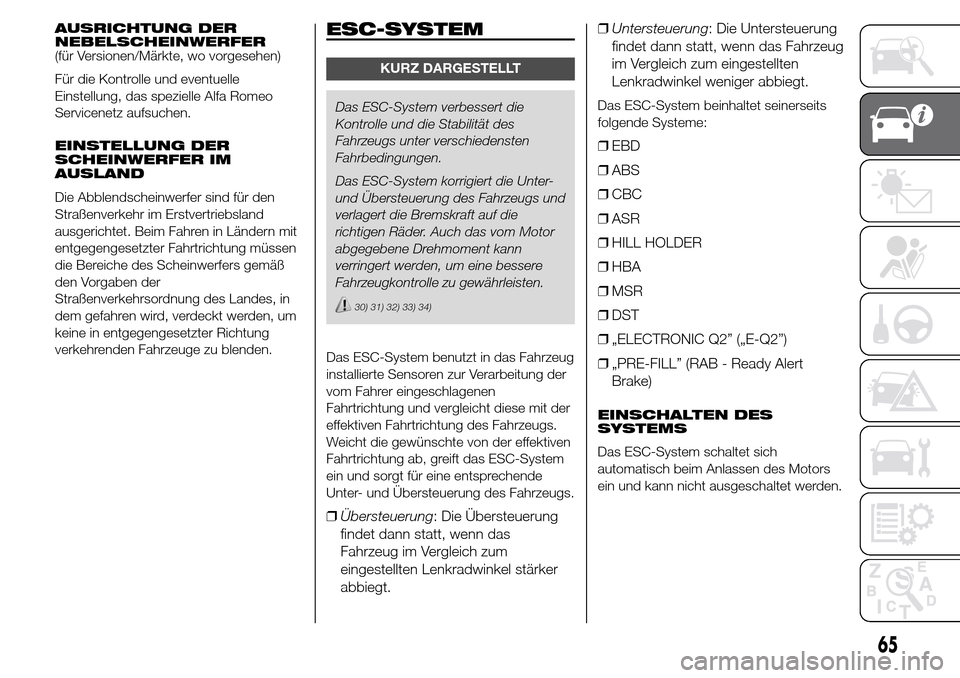

AUSRICHTUNG DER
NEBELSCHEINWERFER
(für Versionen/Märkte, wo vorgesehen)
Für die Kontrolle und eventuelle
Einstellung, das spezielle Alfa Romeo
Servicenetz aufsuchen.
EINSTELLUNG DER
SCHEINWERFER IM
AUSLAND
Die Abblendscheinwerfer sind für den
Straßenverkehr im Erstvertriebsland
ausgerichtet. Beim Fahren in Ländern mit
entgegengesetzter Fahrtrichtung müssen
die Bereiche des Scheinwerfers gemäß
den Vorgaben der
Straßenverkehrsordnung des Landes, in
dem gefahren wird, verdeckt werden, um
keine in entgegengesetzter Richtung
verkehrenden Fahrzeuge zu blenden.ESC-SYSTEM
KURZ DARGESTELLT
Das ESC-System verbessert die
Kontrolle und die Stabilität des
Fahrzeugs unter verschiedensten
Fahrbedingungen.
Das ESC-System korrigiert die Unter-
und Übersteuerung des Fahrzeugs und
verlagert die Bremskraft auf die
richtigen Räder. Auch das vom Motor
abgegebene Drehmoment kann
verringert werden, um eine bessere
Fahrzeugkontrolle zu gewährleisten.
30) 31) 32) 33) 34)
Das ESC-System benutzt in das Fahrzeug
installierte Sensoren zur Verarbeitung der
vom Fahrer eingeschlagenen
Fahrtrichtung und vergleicht diese mit der
effektiven Fahrtrichtung des Fahrzeugs.
Weicht die gewünschte von der effektiven
Fahrtrichtung ab, greift das ESC-System
ein und sorgt für eine entsprechende
Unter- und Übersteuerung des Fahrzeugs.
❒Übersteuerung: Die Übersteuerung
findet dann statt, wenn das
Fahrzeug im Vergleich zum
eingestellten Lenkradwinkel stärker
abbiegt.❒Untersteuerung: Die Untersteuerung
findet dann statt, wenn das Fahrzeug
im Vergleich zum eingestellten
Lenkradwinkel weniger abbiegt.
Das ESC-System beinhaltet seinerseits
folgende Systeme:
❒EBD
❒ABS
❒CBC
❒ASR
❒HILL HOLDER
❒HBA
❒MSR
❒DST
❒„ELECTRONIC Q2” („E-Q2”)
❒„PRE-FILL” (RAB - Ready Alert
Brake)
EINSCHALTEN DES
SYSTEMS
Das ESC-System schaltet sich
automatisch beim Anlassen des Motors
ein und kann nicht ausgeschaltet werden.
65

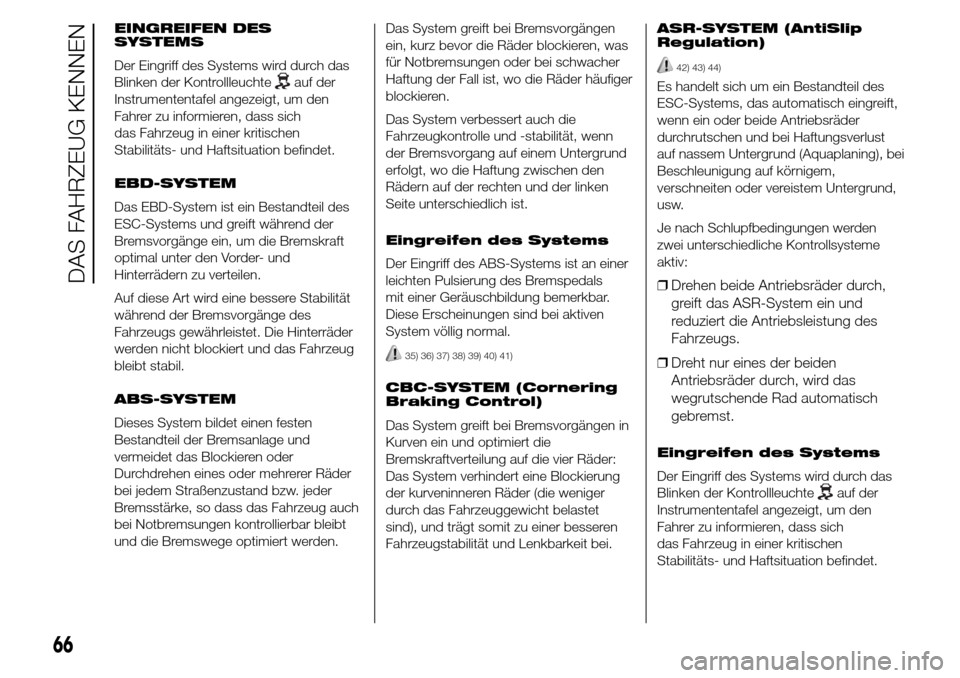

EINGREIFEN DES
SYSTEMS
Der Eingriff des Systems wird durch das
Blinken der Kontrollleuchte
auf der
Instrumententafel angezeigt, um den
Fahrer zu informieren, dass sich
das Fahrzeug in einer kritischen
Stabilitäts- und Haftsituation befindet.
EBD-SYSTEM
Das EBD-System ist ein Bestandteil des
ESC-Systems und greift während der
Bremsvorgänge ein, um die Bremskraft
optimal unter den Vorder- und
Hinterrädern zu verteilen.
Auf diese Art wird eine bessere Stabilität
während der Bremsvorgänge des
Fahrzeugs gewährleistet. Die Hinterräder
werden nicht blockiert und das Fahrzeug
bleibt stabil.
ABS-SYSTEM
Dieses System bildet einen festen
Bestandteil der Bremsanlage und
vermeidet das Blockieren oder
Durchdrehen eines oder mehrerer Räder
bei jedem Straßenzustand bzw. jeder
Bremsstärke, so dass das Fahrzeug auch
bei Notbremsungen kontrollierbar bleibt
und die Bremswege optimiert werden.Das System greift bei Bremsvorgängen
ein, kurz bevor die Räder blockieren, was
für Notbremsungen oder bei schwacher
Haftung der Fall ist, wo die Räder häufiger
blockieren.
Das System verbessert auch die
Fahrzeugkontrolle und -stabilität, wenn
der Bremsvorgang auf einem Untergrund
erfolgt, wo die Haftung zwischen den
Rädern auf der rechten und der linken
Seite unterschiedlich ist.
Eingreifen des Systems
Der Eingriff des ABS-Systems ist an einer
leichten Pulsierung des Bremspedals
mit einer Geräuschbildung bemerkbar.
Diese Erscheinungen sind bei aktiven
System völlig normal.
35) 36) 37) 38) 39) 40) 41)
CBC-SYSTEM (Cornering
Braking Control)
Das System greift bei Bremsvorgängen in
Kurven ein und optimiert die
Bremskraftverteilung auf die vier Räder:
Das System verhindert eine Blockierung
der kurveninneren Räder (die weniger
durch das Fahrzeuggewicht belastet
sind), und trägt somit zu einer besseren
Fahrzeugstabilität und Lenkbarkeit bei.ASR-SYSTEM (AntiSlip
Regulation)
42) 43) 44)
Es handelt sich um ein Bestandteil des
ESC-Systems, das automatisch eingreift,
wenn ein oder beide Antriebsräder
durchrutschen und bei Haftungsverlust
auf nassem Untergrund (Aquaplaning), bei
Beschleunigung auf körnigem,
verschneiten oder vereistem Untergrund,
usw.
Je nach Schlupfbedingungen werden
zwei unterschiedliche Kontrollsysteme
aktiv:
❒Drehen beide Antriebsräder durch,
greift das ASR-System ein und
reduziert die Antriebsleistung des
Fahrzeugs.
❒Dreht nur eines der beiden
Antriebsräder durch, wird das
wegrutschende Rad automatisch
gebremst.
Eingreifen des Systems
Der Eingriff des Systems wird durch das
Blinken der Kontrollleuchte
auf der
Instrumententafel angezeigt, um den
Fahrer zu informieren, dass sich
das Fahrzeug in einer kritischen
Stabilitäts- und Haftsituation befindet.
66
DAS FAHRZEUG KENNEN
