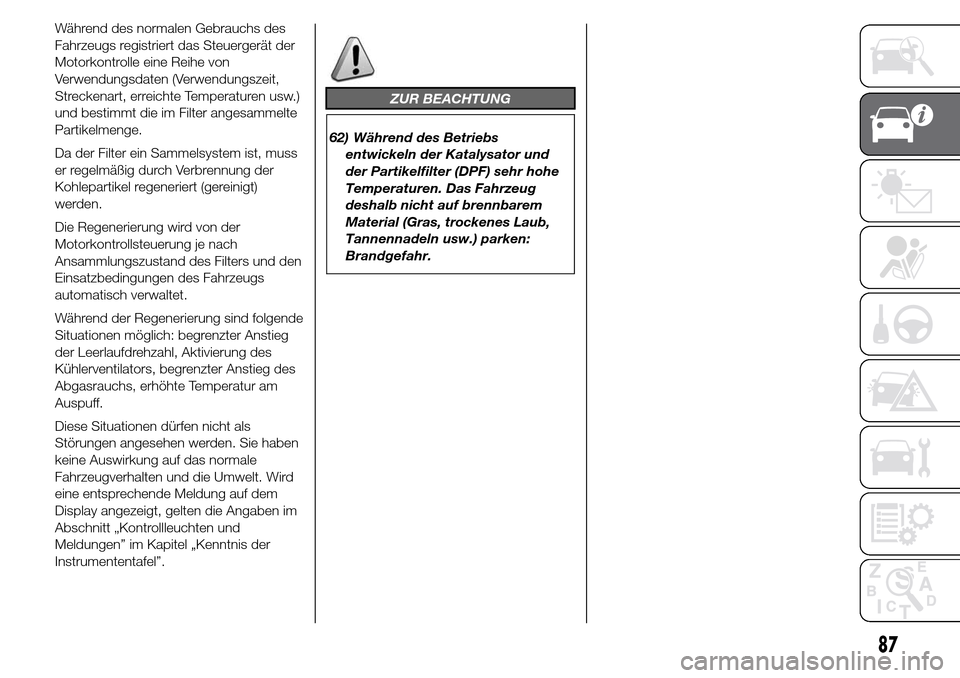

Während des normalen Gebrauchs des
Fahrzeugs registriert das Steuergerät der
Motorkontrolle eine Reihe von
Verwendungsdaten (Verwendungszeit,
Streckenart, erreichte Temperaturen usw.)
und bestimmt die im Filter angesammelte
Partikelmenge.
Da der Filter ein Sammelsystem ist, muss
er regelmäßig durch Verbrennung der
Kohlepartikel regeneriert (gereinigt)
werden.
Die Regenerierung wird von der
Motorkontrollsteuerung je nach
Ansammlungszustand des Filters und den
Einsatzbedingungen des Fahrzeugs
automatisch verwaltet.
Während der Regenerierung sind folgende
Situationen möglich: begrenzter Anstieg
der Leerlaufdrehzahl, Aktivierung des
Kühlerventilators, begrenzter Anstieg des
Abgasrauchs, erhöhte Temperatur am
Auspuff.
Diese Situationen dürfen nicht als
Störungen angesehen werden. Sie haben
keine Auswirkung auf das normale
Fahrzeugverhalten und die Umwelt. Wird
eine entsprechende Meldung auf dem
Display angezeigt, gelten die Angaben im
Abschnitt „Kontrollleuchten und
Meldungen” im Kapitel „Kenntnis der
Instrumententafel”.
ZUR BEACHTUNG
62) Während des Betriebs
entwickeln der Katalysator und
der Partikelfilter (DPF) sehr hohe
Temperaturen. Das Fahrzeug
deshalb nicht auf brennbarem
Material (Gras, trockenes Laub,
Tannennadeln usw.) parken:
Brandgefahr.
87

88

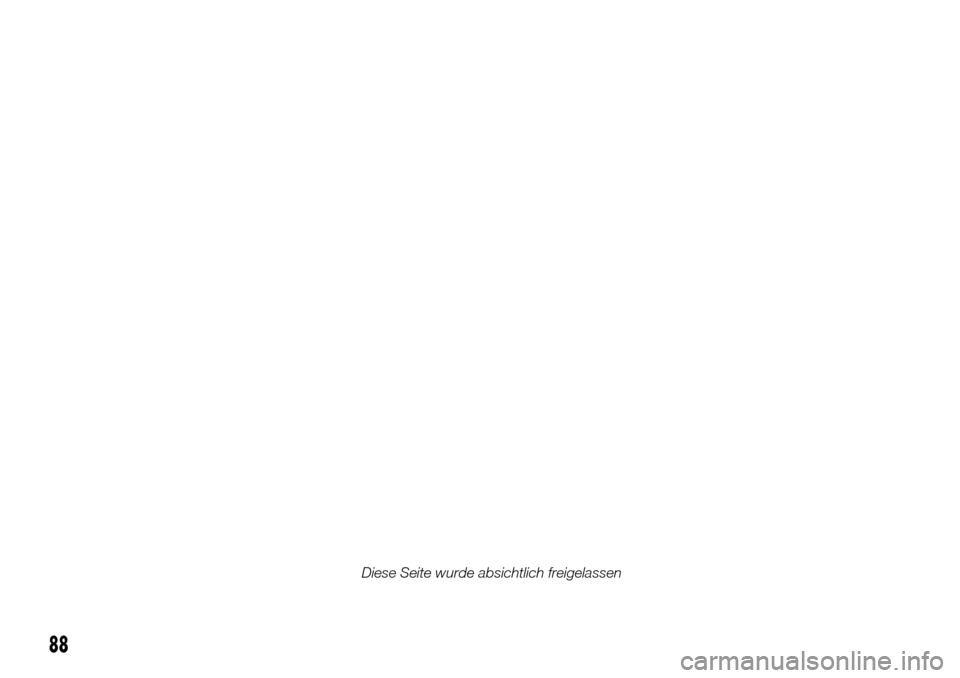

Diese Seite wurde absichtlich freigelassen

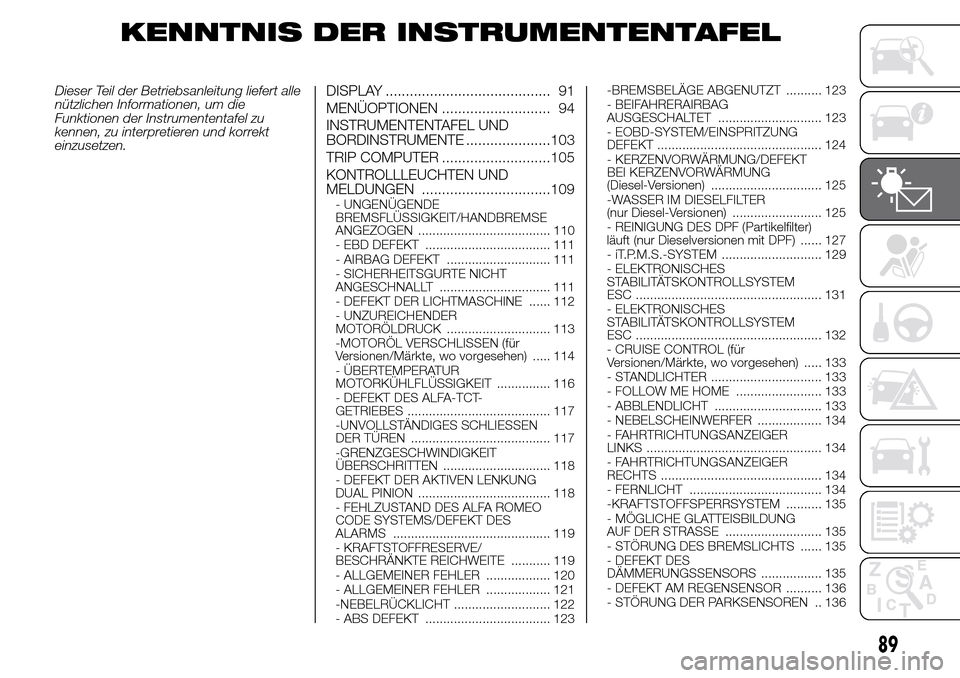

KENNTNIS DER INSTRUMENTENTAFEL
Dieser Teil der Betriebsanleitung liefert alle
nützlichen Informationen, um die
Funktionen der Instrumententafel zu
kennen, zu interpretieren und korrekt
einzusetzen.DISPLAY ......................................... 91
MENÜOPTIONEN ........................... 94
INSTRUMENTENTAFEL UND
BORDINSTRUMENTE .....................103
TRIP COMPUTER ...........................105
KONTROLLLEUCHTEN UND
MELDUNGEN ................................109
- UNGENÜGENDE
BREMSFLÜSSIGKEIT/HANDBREMSE
ANGEZOGEN ..................................... 110
- EBD DEFEKT ................................... 111
- AIRBAG DEFEKT ............................. 111
- SICHERHEITSGURTE NICHT
ANGESCHNALLT ............................... 111
- DEFEKT DER LICHTMASCHINE ...... 112
- UNZUREICHENDER
MOTORÖLDRUCK ............................. 113
-MOTORÖL VERSCHLISSEN (für
Versionen/Märkte, wo vorgesehen) ..... 114
- ÜBERTEMPERATUR
MOTORKÜHLFLÜSSIGKEIT ............... 116
- DEFEKT DES ALFA-TCT-
GETRIEBES ........................................ 117
-UNVOLLSTÄNDIGES SCHLIESSEN
DER TÜREN ....................................... 117
-GRENZGESCHWINDIGKEIT
ÜBERSCHRITTEN .............................. 118
- DEFEKT DER AKTIVEN LENKUNG
DUAL PINION ..................................... 118
- FEHLZUSTAND DES ALFA ROMEO
CODE SYSTEMS/DEFEKT DES
ALARMS ............................................ 119
- KRAFTSTOFFRESERVE/
BESCHRÄNKTE REICHWEITE ........... 119
- ALLGEMEINER FEHLER .................. 120
- ALLGEMEINER FEHLER .................. 121
-NEBELRÜCKLICHT ........................... 122
- ABS DEFEKT ................................... 123-BREMSBELÄGE ABGENUTZT .......... 123
- BEIFAHRERAIRBAG
AUSGESCHALTET ............................. 123
- EOBD-SYSTEM/EINSPRITZUNG
DEFEKT .............................................. 124
- KERZENVORWÄRMUNG/DEFEKT
BEI KERZENVORWÄRMUNG
(Diesel-Versionen) ............................... 125
-WASSER IM DIESELFILTER
(nur Diesel-Versionen) ......................... 125
- REINIGUNG DES DPF (Partikelfilter)
läuft (nur Dieselversionen mit DPF) ...... 127
- iT.P.M.S.-SYSTEM ............................ 129
- ELEKTRONISCHES
STABILITÄTSKONTROLLSYSTEM
ESC .................................................... 131
- ELEKTRONISCHES
STABILITÄTSKONTROLLSYSTEM
ESC .................................................... 132
- CRUISE CONTROL (für
Versionen/Märkte, wo vorgesehen) ..... 133
- STANDLICHTER ............................... 133
- FOLLOW ME HOME ........................ 133
- ABBLENDLICHT .............................. 133
- NEBELSCHEINWERFER .................. 134
- FAHRTRICHTUNGSANZEIGER
LINKS ................................................. 134
- FAHRTRICHTUNGSANZEIGER
RECHTS ............................................. 134
- FERNLICHT ..................................... 134
-KRAFTSTOFFSPERRSYSTEM .......... 135
- MÖGLICHE GLATTEISBILDUNG
AUF DER STRASSE ........................... 135
- STÖRUNG DES BREMSLICHTS ...... 135
- DEFEKT DES
DÄMMERUNGSSENSORS ................. 135
- DEFEKT AM REGENSENSOR .......... 136
- STÖRUNG DER PARKSENSOREN .. 136
89

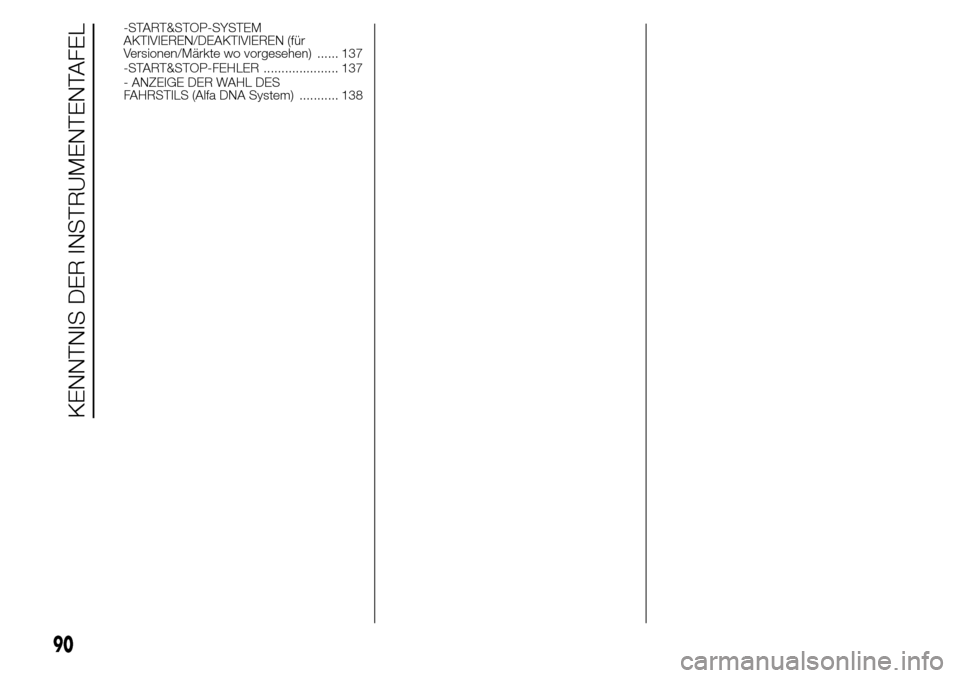

-START&STOP-SYSTEM
AKTIVIEREN/DEAKTIVIEREN (für
Versionen/Märkte wo vorgesehen) ...... 137
-START&STOP-FEHLER ..................... 137
- ANZEIGE DER WAHL DES
FAHRSTILS (Alfa DNA System) ........... 138
90
KENNTNIS DER INSTRUMENTENTAFEL

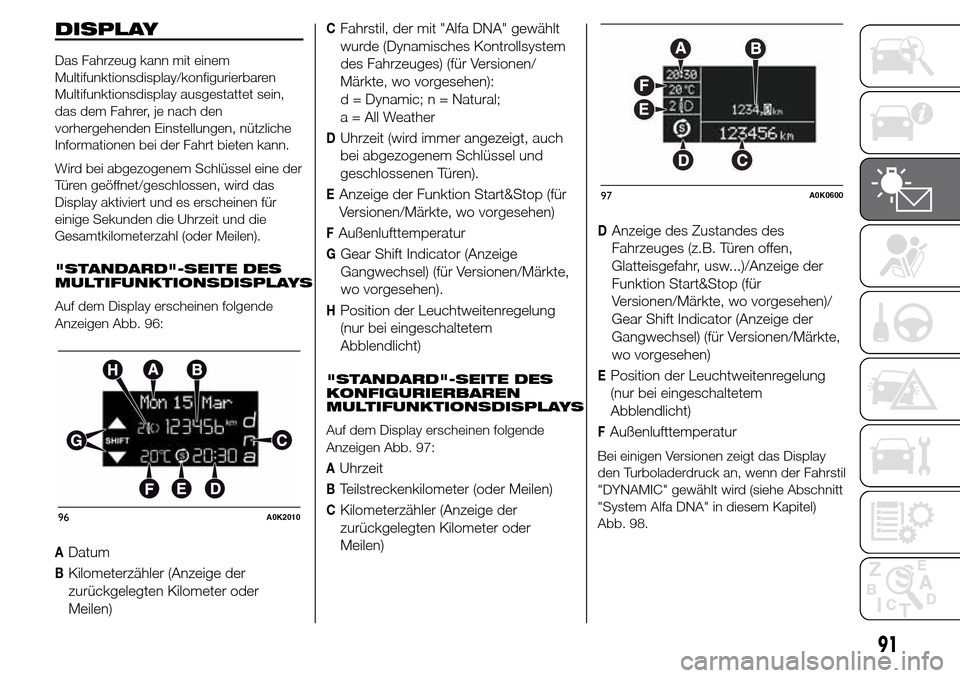

DISPLAY
Das Fahrzeug kann mit einem
Multifunktionsdisplay/konfigurierbaren
Multifunktionsdisplay ausgestattet sein,
das dem Fahrer, je nach den
vorhergehenden Einstellungen, nützliche
Informationen bei der Fahrt bieten kann.
Wird bei abgezogenem Schlüssel eine der
Türen geöffnet/geschlossen, wird das
Display aktiviert und es erscheinen für
einige Sekunden die Uhrzeit und die
Gesamtkilometerzahl (oder Meilen).
"STANDARD"-SEITE DES
MULTIFUNKTIONSDISPLAYS
Auf dem Display erscheinen folgende
Anzeigen Abb. 96:
ADatum
BKilometerzähler (Anzeige der
zurückgelegten Kilometer oder
Meilen)
CFahrstil, der mit "Alfa DNA" gewählt
wurde (Dynamisches Kontrollsystem
des Fahrzeuges) (für Versionen/
Märkte, wo vorgesehen):
d = Dynamic; n = Natural;
a = All Weather
DUhrzeit (wird immer angezeigt, auch
bei abgezogenem Schlüssel und
geschlossenen Türen).
EAnzeige der Funktion Start&Stop (für
Versionen/Märkte, wo vorgesehen)
FAußenlufttemperatur
GGear Shift Indicator (Anzeige
Gangwechsel) (für Versionen/Märkte,
wo vorgesehen).
HPosition der Leuchtweitenregelung
(nur bei eingeschaltetem
Abblendlicht)
"STANDARD"-SEITE DES
KONFIGURIERBAREN
MULTIFUNKTIONSDISPLAYS
Auf dem Display erscheinen folgende
Anzeigen Abb. 97:
AUhrzeit
BTeilstreckenkilometer (oder Meilen)
CKilometerzähler (Anzeige der
zurückgelegten Kilometer oder
Meilen)
DAnzeige des Zustandes des
Fahrzeuges (z.B. Türen offen,
Glatteisgefahr, usw...)/Anzeige der
Funktion Start&Stop (für
Versionen/Märkte, wo vorgesehen)/
Gear Shift Indicator (Anzeige der
Gangwechsel) (für Versionen/Märkte,
wo vorgesehen)
EPosition der Leuchtweitenregelung
(nur bei eingeschaltetem
Abblendlicht)
FAußenlufttemperatur
Bei einigen Versionen zeigt das Display
den Turboladerdruck an, wenn der Fahrstil
"DYNAMIC" gewählt wird (siehe Abschnitt
"System Alfa DNA" in diesem Kapitel)
Abb. 98.
96A0K2010
97A0K0600
91

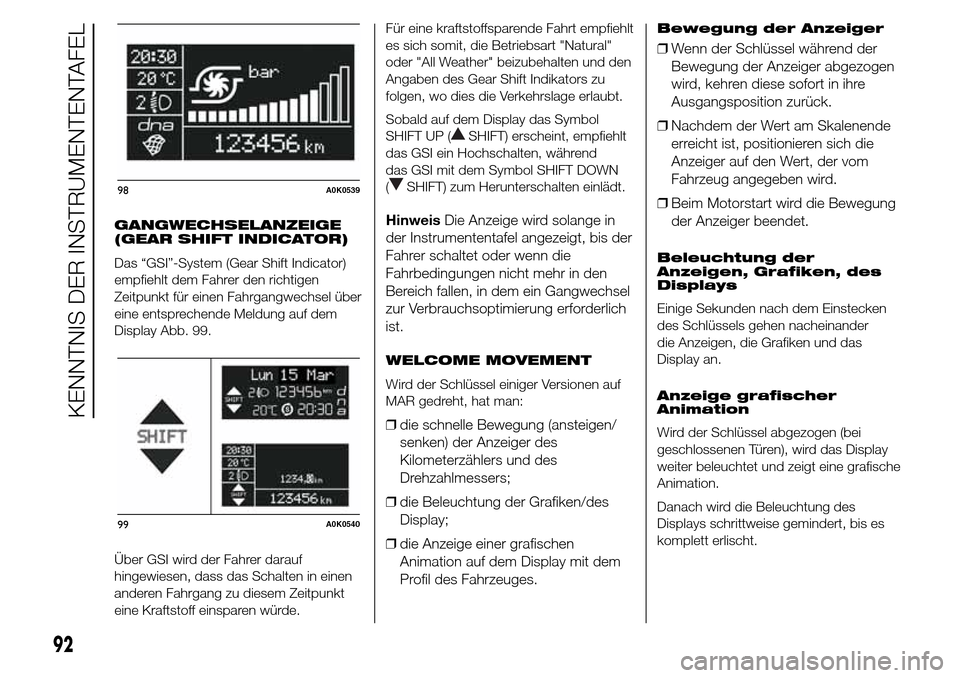

GANGWECHSELANZEIGE
(GEAR SHIFT INDICATOR)
Das “GSI”-System (Gear Shift Indicator)
empfiehlt dem Fahrer den richtigen
Zeitpunkt für einen Fahrgangwechsel über
eine entsprechende Meldung auf dem
Display Abb. 99.
Über GSI wird der Fahrer darauf
hingewiesen, dass das Schalten in einen
anderen Fahrgang zu diesem Zeitpunkt
eine Kraftstoff einsparen würde.Für eine kraftstoffsparende Fahrt empfiehlt
es sich somit, die Betriebsart "Natural"
oder "All Weather" beizubehalten und den
Angaben des Gear Shift Indikators zu
folgen, wo dies die Verkehrslage erlaubt.
Sobald auf dem Display das Symbol
SHIFT UP (
SHIFT) erscheint, empfiehlt
das GSI ein Hochschalten, während
das GSI mit dem Symbol SHIFT DOWN
(
SHIFT) zum Herunterschalten einlädt.
HinweisDie Anzeige wird solange in
der Instrumententafel angezeigt, bis der
Fahrer schaltet oder wenn die
Fahrbedingungen nicht mehr in den
Bereich fallen, in dem ein Gangwechsel
zur Verbrauchsoptimierung erforderlich
ist.
WELCOME MOVEMENT
Wird der Schlüssel einiger Versionen auf
MAR gedreht, hat man:
❒die schnelle Bewegung (ansteigen/
senken) der Anzeiger des
Kilometerzählers und des
Drehzahlmessers;
❒die Beleuchtung der Grafiken/des
Display;
❒die Anzeige einer grafischen
Animation auf dem Display mit dem
Profil des Fahrzeuges.
Bewegung der Anzeiger
❒Wenn der Schlüssel während der
Bewegung der Anzeiger abgezogen
wird, kehren diese sofort in ihre
Ausgangsposition zurück.
❒Nachdem der Wert am Skalenende
erreicht ist, positionieren sich die
Anzeiger auf den Wert, der vom
Fahrzeug angegeben wird.
❒Beim Motorstart wird die Bewegung
der Anzeiger beendet.
Beleuchtung der
Anzeigen, Grafiken, des
Displays
Einige Sekunden nach dem Einstecken
des Schlüssels gehen nacheinander
die Anzeigen, die Grafiken und das
Display an.
Anzeige grafischer
Animation
Wird der Schlüssel abgezogen (bei
geschlossenen Türen), wird das Display
weiter beleuchtet und zeigt eine grafische
Animation.
Danach wird die Beleuchtung des
Displays schrittweise gemindert, bis es
komplett erlischt.
98A0K0539
99A0K0540
92
KENNTNIS DER INSTRUMENTENTAFEL

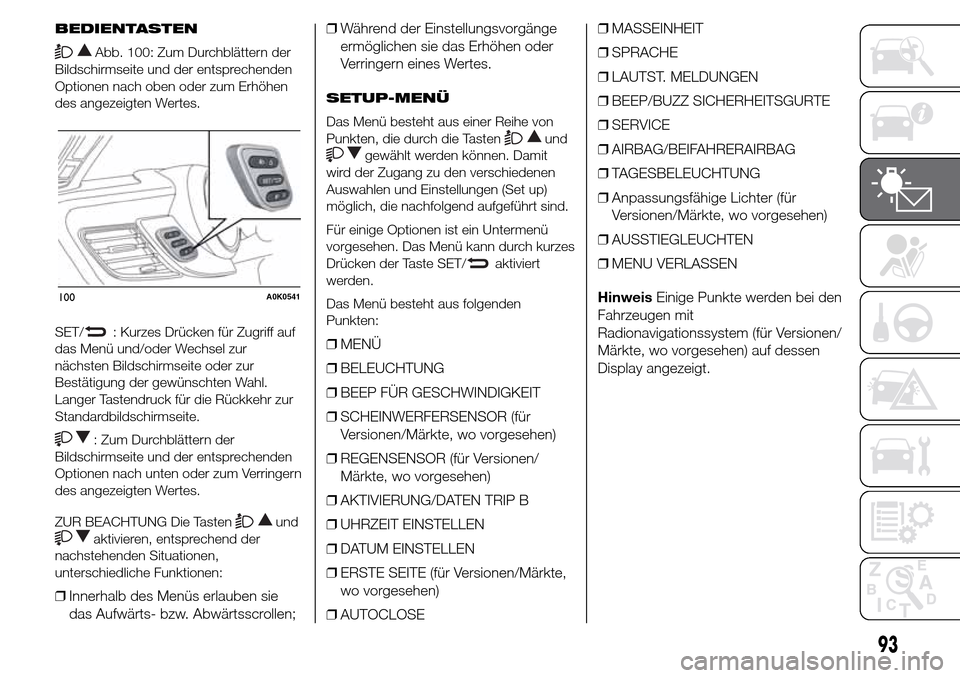

BEDIENTASTEN
Abb. 100: Zum Durchblättern der
Bildschirmseite und der entsprechenden
Optionen nach oben oder zum Erhöhen
des angezeigten Wertes.
SET/
: Kurzes Drücken für Zugriff auf
das Menü und/oder Wechsel zur
nächsten Bildschirmseite oder zur
Bestätigung der gewünschten Wahl.
Langer Tastendruck für die Rückkehr zur
Standardbildschirmseite.
: Zum Durchblättern der
Bildschirmseite und der entsprechenden
Optionen nach unten oder zum Verringern
des angezeigten Wertes.
ZUR BEACHTUNG Die Tasten
und
aktivieren, entsprechend der
nachstehenden Situationen,
unterschiedliche Funktionen:
❒Innerhalb des Menüs erlauben sie
das Aufwärts- bzw. Abwärtsscrollen;❒Während der Einstellungsvorgänge
ermöglichen sie das Erhöhen oder
Verringern eines Wertes.
SETUP-MENÜ
Das Menü besteht aus einer Reihe von
Punkten, die durch die Tasten
und
gewählt werden können. Damit
wird der Zugang zu den verschiedenen
Auswahlen und Einstellungen (Set up)
möglich, die nachfolgend aufgeführt sind.
Für einige Optionen ist ein Untermenü
vorgesehen. Das Menü kann durch kurzes
Drücken der Taste SET/
aktiviert
werden.
Das Menü besteht aus folgenden
Punkten:
❒MENÜ
❒BELEUCHTUNG
❒BEEP FÜR GESCHWINDIGKEIT
❒SCHEINWERFERSENSOR (für
Versionen/Märkte, wo vorgesehen)
❒REGENSENSOR (für Versionen/
Märkte, wo vorgesehen)
❒AKTIVIERUNG/DATEN TRIP B
❒UHRZEIT EINSTELLEN
❒DATUM EINSTELLEN
❒ERSTE SEITE (für Versionen/Märkte,
wo vorgesehen)
❒AUTOCLOSE❒MASSEINHEIT
❒SPRACHE
❒LAUTST. MELDUNGEN
❒BEEP/BUZZ SICHERHEITSGURTE
❒SERVICE
❒AIRBAG/BEIFAHRERAIRBAG
❒TAGESBELEUCHTUNG
❒Anpassungsfähige Lichter (für
Versionen/Märkte, wo vorgesehen)
❒AUSSTIEGLEUCHTEN
❒MENU VERLASSEN
HinweisEinige Punkte werden bei den
Fahrzeugen mit
Radionavigationssystem (für Versionen/
Märkte, wo vorgesehen) auf dessen
Display angezeigt.
100A0K0541
93

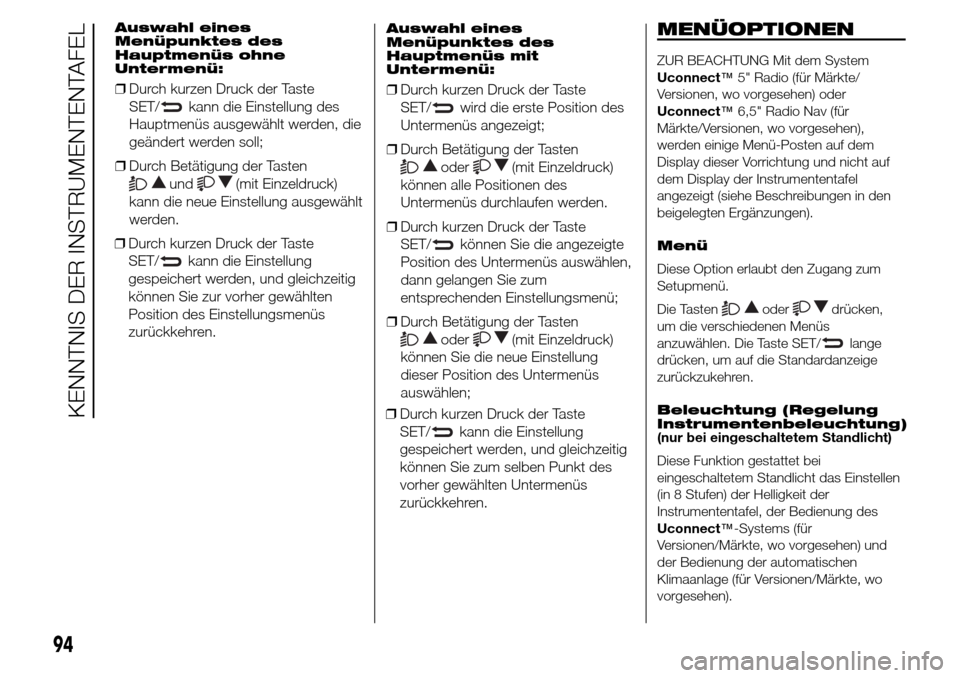

❒Durch kurzen Druck der Taste
SET/
kann die Einstellung
gespeichert werden, und gleichzeitig
können Sie zur vorher gewählten
Position des Einstellungsmenüs
zurückkehren.
Auswahl eines
Menüpunktes des
Hauptmenüs mit
Untermenü:
❒Durch kurzen Druck der Taste
SET/
wird die erste Position des
Untermenüs angezeigt;
❒Durch Betätigung der Tasten
oder(mit Einzeldruck)
können alle Positionen des
Untermenüs durchlaufen werden.
❒Durch kurzen Druck der Taste
SET/
können Sie die angezeigte
Position des Untermenüs auswählen,
dann gelangen Sie zum
entsprechenden Einstellungsmenü;
❒Durch Betätigung der Tasten
oder(mit Einzeldruck)
können Sie die neue Einstellung
dieser Position des Untermenüs
auswählen;
❒Durch kurzen Druck der Taste
SET/
kann die Einstellung
gespeichert werden, und gleichzeitig
können Sie zum selben Punkt des
vorher gewählten Untermenüs
zurückkehren.
MENÜOPTIONEN
ZUR BEACHTUNG Mit dem System
Uconnect™5" Radio (für Märkte/
Versionen, wo vorgesehen) oder
Uconnect™6,5" Radio Nav (für
Märkte/Versionen, wo vorgesehen),
werden einige Menü-Posten auf dem
Display dieser Vorrichtung und nicht auf
dem Display der Instrumententafel
angezeigt (siehe Beschreibungen in den
beigelegten Ergänzungen).
Menü
Diese Option erlaubt den Zugang zum
Setupmenü.
Die Tasten
oderdrücken,
um die verschiedenen Menüs
anzuwählen. Die Taste SET/
lange
drücken, um auf die Standardanzeige
zurückzukehren.
Beleuchtung (Regelung
Instrumentenbeleuchtung)
(nur bei eingeschaltetem Standlicht)
Diese Funktion gestattet bei
eingeschaltetem Standlicht das Einstellen
(in 8 Stufen) der Helligkeit der
Instrumententafel, der Bedienung des
Uconnect™-Systems (für
Versionen/Märkte, wo vorgesehen) und
der Bedienung der automatischen
Klimaanlage (für Versionen/Märkte, wo
vorgesehen).
94
KENNTNIS DER INSTRUMENTENTAFEL
Auswahl eines
Menüpunktes des
Hauptmenüs ohne
Untermenü:
❒Durch kurzen Druck der Taste
SET/
kann die Einstellung des
Hauptmenüs ausgewählt werden, die
geändert werden soll;
❒Durch Betätigung der Tasten
und(mit Einzeldruck)
kann die neue Einstellung ausgewählt
werden.

Zur Einstellung der Helligkeit gehen Sie
wie folgt vor:
❒Die Taste SET/kurz drücken.
Das Display zeigt blinkend den zuvor
eingestellten Stand an;
❒Die Taste
oderdrücken,
um die Helligkeitsregelung
vorzunehmen.
❒Die Taste SET/
kurz drücken, um
zur Menübildschirmseite
zurückzukehren oder die Taste lange
drücken, um zur
Standardbildschirmseite
zurückzukehren ohne zu speichern.
HinweisBei den Versionen mit
konfigurierbarem Multifunktionsdisplay
kann die Einstellung sowohl bei
abgestellten Lichtern (Helligkeitswert
„Tag”), als auch mit eingeschalteten
Lichtern (Helligkeitswert „Nacht”)
vorgenommen werden.
Beep für Geschwindigkeit
(Geschwindigkeitsbegrenzung)
Diese Funktion erlaubt die Einstellung
einer Höchstgeschwindigkeit für das
Fahrzeug (km/h oder mph). Bei
Überschreitung wird der Fahrer gewarnt.
Gehen Sie wie folgt vor, um die
gewünschte Geschwindigkeitsgrenze
einzustellen:
❒Die Taste SET/kurz drücken,
das Display zeigt den Schriftzug
"Beep Gesch.";
❒Die Tasten
oder
drücken, um die Ein- („On”)
oder Ausschaltung („Off”) der
Geschwindigkeitsgrenze
auszuwählen.
❒Ist die Funktion aktiviert worden
(„On”), mit den Tasten
oder
die gewünschte
Geschwindigkeitsgrenze anwählen
und zur Bestätigung SET/
drücken.
ZUR BEACHTUNG Je nach zuvor
eingestellter Maßeinheit kann eine
Geschwindigkeitsgrenze zwischen 30 und
200 km/h oder 20 und 125 mph
eingestellt werden, siehe nachfolgendes
Kapitel "Maßeinheit". Jede Betätigung der
Taste
/hat eine Erhöhung/
Verringerung um 5 Einheiten zur Folge.
Durch Gedrückthalten der Taste
/
wird eine schnelle automatische
Erhöhung/Verringerung erzielt. Ist der
gewünschte Wert fast erreicht, die
Einstellung durch Einzeldruck
vervollständigen.
Die Taste SET/
kurz drücken, um zur
Menübildschirmseite zurückzukehren,
oder die Taste lange drücken, um zur
Standardbildschirmseite zurückzukehren
ohne zu speichern.Wenn die Einstellung gelöscht werden
soll, gehen Sie wie folgt vor:
❒Die Taste SET/kurz drücken, auf
dem Display erscheint blinkend
("On").
❒Die Taste
drücken, worauf die
Anzeige auf dem Display blinkt ("Off");
❒Die Taste SET/
kurz drücken, um
zur Menübildschirmseite
zurückzukehren oder die Taste lange
drücken, um zur
Standardbildschirmseite
zurückzukehren ohne zu speichern.
Scheinwerfersensor
(Einstellung der
Sensibilität der
automatischen
Scheinwerfer/des
Dämmerungssensors)
(für Versionen/Märkte, wo vorgesehen)
Diese Funktion erlaubt, die Scheinwerfer
je nach Helligkeit der Umgebung
automatisch ein- oder auszuschalten.
Die Sensibilität des Dämmerungssensors
kann auf 3 Stufen eingestellt werden
(Stufe 1 = minimale Sensibilität; Stufe 2 =
mittlere Sensibilität; Stufe 3 = maximale
Sensibilität).
95

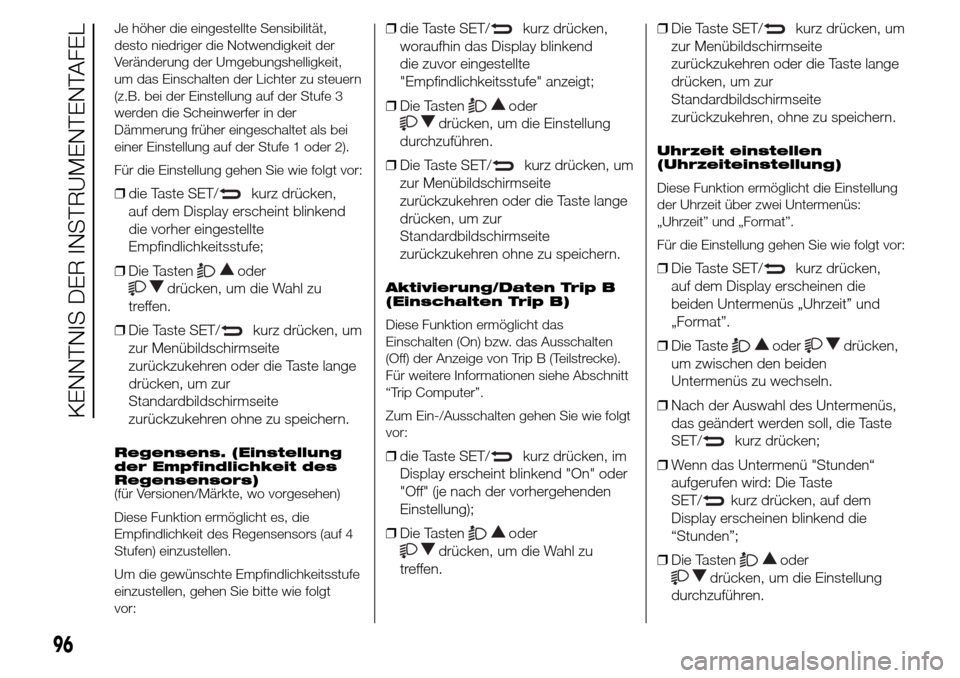

Je höher die eingestellte Sensibilität,
desto niedriger die Notwendigkeit der
Veränderung der Umgebungshelligkeit,
um das Einschalten der Lichter zu steuern
(z.B. bei der Einstellung auf der Stufe 3
werden die Scheinwerfer in der
Dämmerung früher eingeschaltet als bei
einer Einstellung auf der Stufe 1 oder 2).
Für die Einstellung gehen Sie wie folgt vor:
❒die Taste SET/kurz drücken,
auf dem Display erscheint blinkend
die vorher eingestellte
Empfindlichkeitsstufe;
❒Die Tasten
oder
drücken, um die Wahl zu
treffen.
❒Die Taste SET/
kurz drücken, um
zur Menübildschirmseite
zurückzukehren oder die Taste lange
drücken, um zur
Standardbildschirmseite
zurückzukehren ohne zu speichern.
Regensens. (Einstellung
der Empfindlichkeit des
Regensensors)
(für Versionen/Märkte, wo vorgesehen)
Diese Funktion ermöglicht es, die
Empfindlichkeit des Regensensors (auf 4
Stufen) einzustellen.
Um die gewünschte Empfindlichkeitsstufe
einzustellen, gehen Sie bitte wie folgt
vor:
❒die Taste SET/kurz drücken,
woraufhin das Display blinkend
die zuvor eingestellte
"Empfindlichkeitsstufe" anzeigt;
❒Die Tasten
oder
drücken, um die Einstellung
durchzuführen.
❒Die Taste SET/
kurz drücken, um
zur Menübildschirmseite
zurückzukehren oder die Taste lange
drücken, um zur
Standardbildschirmseite
zurückzukehren ohne zu speichern.
Aktivierung/Daten Trip B
(Einschalten Trip B)
Diese Funktion ermöglicht das
Einschalten (On) bzw. das Ausschalten
(Off) der Anzeige von Trip B (Teilstrecke).
Für weitere Informationen siehe Abschnitt
“Trip Computer”.
Zum Ein-/Ausschalten gehen Sie wie folgt
vor:
❒die Taste SET/kurz drücken, im
Display erscheint blinkend "On" oder
"Off" (je nach der vorhergehenden
Einstellung);
❒Die Tasten
oder
drücken, um die Wahl zu
treffen.❒Die Taste SET/
kurz drücken, um
zur Menübildschirmseite
zurückzukehren oder die Taste lange
drücken, um zur
Standardbildschirmseite
zurückzukehren, ohne zu speichern.
Uhrzeit einstellen
(Uhrzeiteinstellung)
Diese Funktion ermöglicht die Einstellung
der Uhrzeit über zwei Untermenüs:
„Uhrzeit” und „Format”.
Für die Einstellung gehen Sie wie folgt vor:
❒Die Taste SET/kurz drücken,
auf dem Display erscheinen die
beiden Untermenüs „Uhrzeit” und
„Format”.
❒Die Taste
oderdrücken,
um zwischen den beiden
Untermenüs zu wechseln.
❒Nach der Auswahl des Untermenüs,
das geändert werden soll, die Taste
SET/
kurz drücken;
❒Wenn das Untermenü "Stunden“
aufgerufen wird: Die Taste
SET/
kurz drücken, auf dem
Display erscheinen blinkend die
“Stunden”;
❒Die Tasten
oder
drücken, um die Einstellung
durchzuführen.
96
KENNTNIS DER INSTRUMENTENTAFEL
