Alfa Romeo Giulietta 2015 Handleiding (in Dutch)

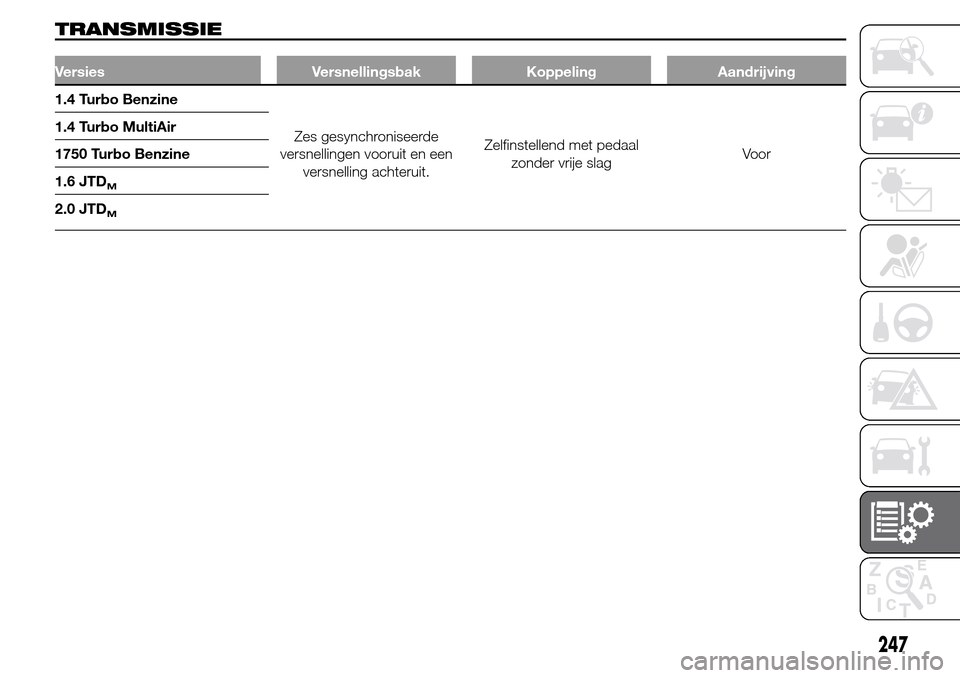

TRANSMISSIE
Versies Versnellingsbak Koppeling Aandrijving
1.4 Turbo Benzine
Zes gesynchroniseerde
versnellingen vooruit en een
versnelling achteruit.Zelfinstellend met pedaal
zonder vrije slagVoor 1.4 Turbo MultiAir
1750 Turbo Benzine
1.6 JTD
M
2.0 JTDM
247

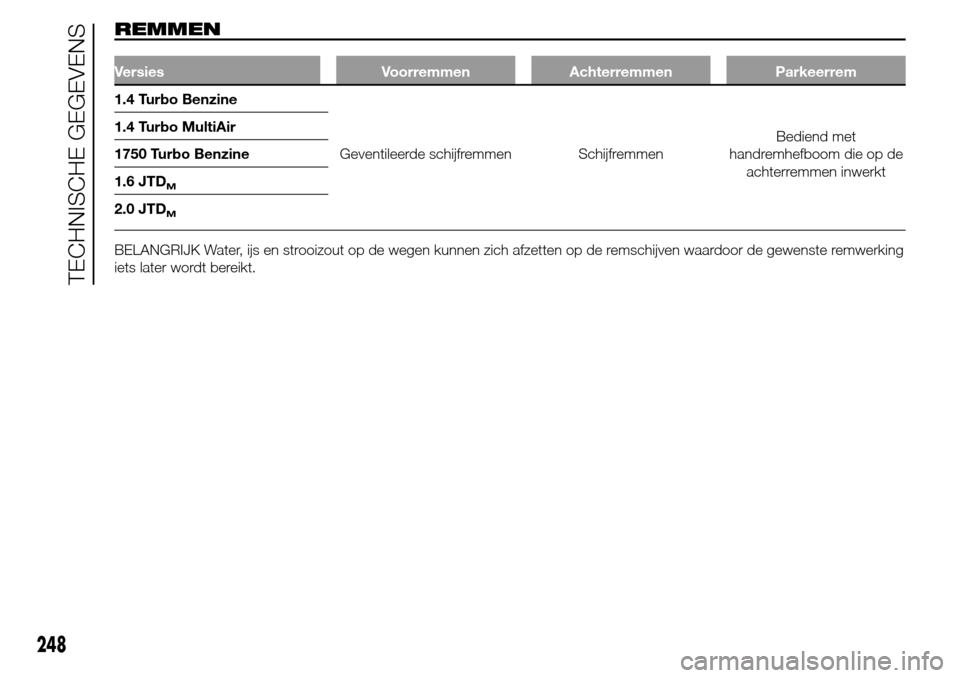

REMMEN
Versies Voorremmen Achterremmen Parkeerrem
1.4 Turbo Benzine
Geventileerde schijfremmen SchijfremmenBediend met
handremhefboom die op de
achterremmen inwerkt 1.4 Turbo MultiAir
1750 Turbo Benzine
1.6 JTD
M
2.0 JTDM
BELANGRIJK Water, ijs en strooizout op de wegen kunnen zich afzetten op de remschijven waardoor de gewenste remwerking
iets later wordt bereikt.
248
TECHNISCHE GEGEVENS

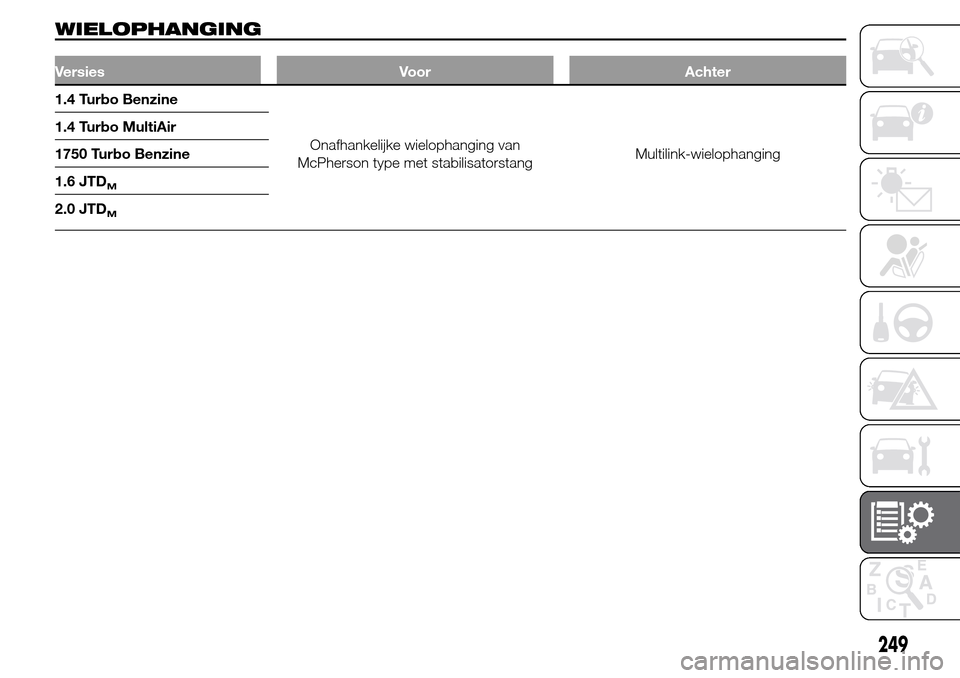

WIELOPHANGING
Versies Voor Achter
1.4 Turbo Benzine
Onafhankelijke wielophanging van
McPherson type met stabilisatorstangMultilink-wielophanging 1.4 Turbo MultiAir
1750 Turbo Benzine
1.6 JTD
M
2.0 JTDM
249

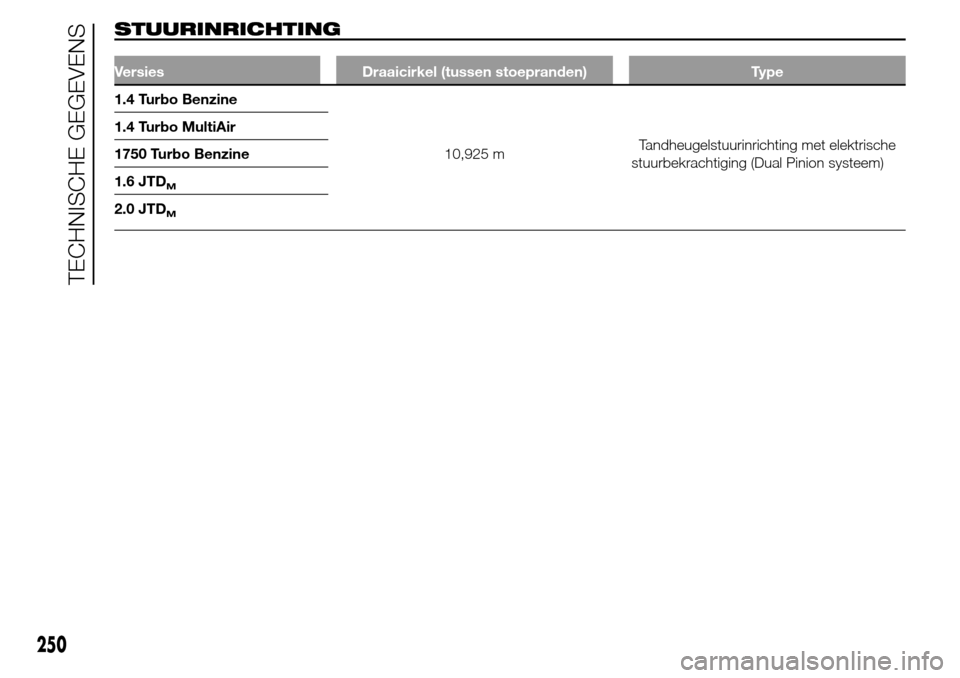

STUURINRICHTING
Versies Draaicirkel (tussen stoepranden) Type
1.4 Turbo Benzine
10,925 mTandheugelstuurinrichting met elektrische
stuurbekrachtiging (Dual Pinion systeem) 1.4 Turbo MultiAir
1750 Turbo Benzine
1.6 JTD
M
2.0 JTDM
250
TECHNISCHE GEGEVENS

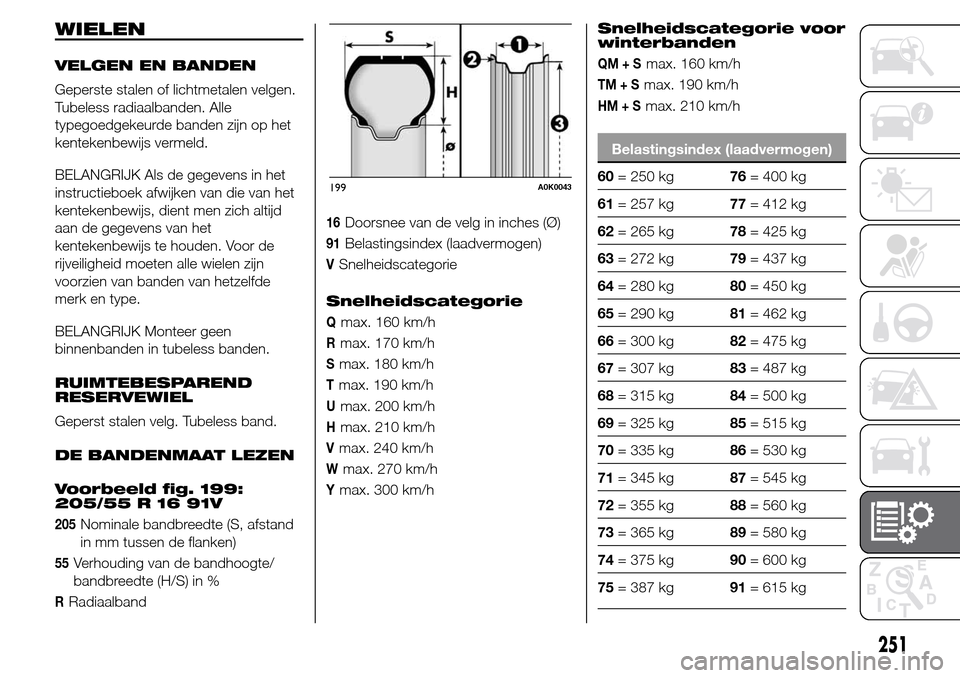

WIELEN
VELGEN EN BANDEN
Geperste stalen of lichtmetalen velgen.
Tubeless radiaalbanden. Alle
typegoedgekeurde banden zijn op het
kentekenbewijs vermeld.
BELANGRIJK Als de gegevens in het
instructieboek afwijken van die van het
kentekenbewijs, dient men zich altijd
aan de gegevens van het
kentekenbewijs te houden. Voor de
rijveiligheid moeten alle wielen zijn
voorzien van banden van hetzelfde
merk en type.
BELANGRIJK Monteer geen
binnenbanden in tubeless banden.
RUIMTEBESPAREND
RESERVEWIEL
Geperst stalen velg. Tubeless band.
DE BANDENMAAT LEZEN
Voorbeeld fig. 199:
205/55 R 16 91V
205Nominale bandbreedte (S, afstand
in mm tussen de flanken)
55Verhouding van de bandhoogte/
bandbreedte (H/S) in %
RRadiaalband
16Doorsnee van de velg in inches (Ø)
91Belastingsindex (laadvermogen)
VSnelheidscategorie
Snelheidscategorie
Qmax. 160 km/h
Rmax. 170 km/h
Smax. 180 km/h
Tmax. 190 km/h
Umax. 200 km/h
Hmax. 210 km/h
Vmax. 240 km/h
Wmax. 270 km/h
Ymax. 300 km/hSnelheidscategorie voor
winterbanden
QM+Smax. 160 km/h
TM+Smax. 190 km/h
HM+Smax. 210 km/h
Belastingsindex (laadvermogen)
60= 250 kg76= 400 kg
61= 257 kg77= 412 kg
62= 265 kg78= 425 kg
63= 272 kg79= 437 kg
64= 280 kg80= 450 kg
65= 290 kg81= 462 kg
66= 300 kg82= 475 kg
67= 307 kg83= 487 kg
68= 315 kg84= 500 kg
69= 325 kg85= 515 kg
70= 335 kg86= 530 kg
71= 345 kg87= 545 kg
72= 355 kg88= 560 kg
73= 365 kg89= 580 kg
74= 375 kg90= 600 kg
75= 387 kg91= 615 kg199A0K0043
251

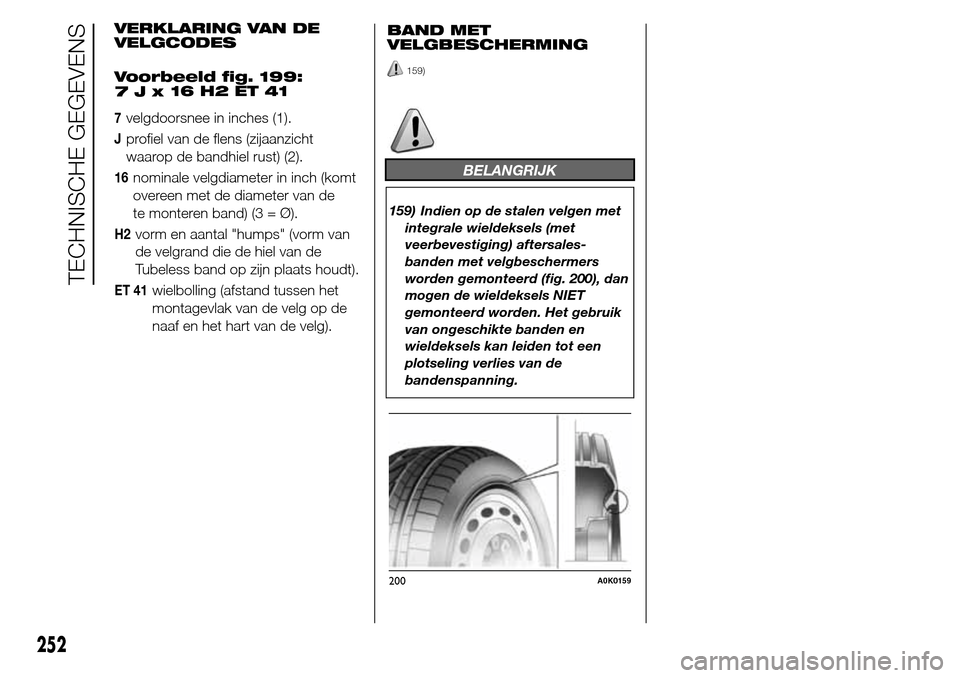

VERKLARING VAN DE
VELGCODES
Voorbeeld fig. 199:
16 H2 ET 41
7velgdoorsnee in inches (1).
Jprofiel van de flens (zijaanzicht
waarop de bandhiel rust) (2).
16nominale velgdiameter in inch (komt
overeen met de diameter van de
te monteren band) (3 = Ø).
H2vorm en aantal "humps" (vorm van
de velgrand die de hiel van de
Tubeless band op zijn plaats houdt).
ET 41wielbolling (afstand tussen het
montagevlak van de velg op de
naaf en het hart van de velg).BAND MET
VELGBESCHERMING
159)
BELANGRIJK
159) Indien op de stalen velgen met
integrale wieldeksels (met
veerbevestiging) aftersales-
banden met velgbeschermers
worden gemonteerd (fig. 200), dan
mogen de wieldeksels NIET
gemonteerd worden. Het gebruik
van ongeschikte banden en
wieldeksels kan leiden tot een
plotseling verlies van de
bandenspanning.
200A0K0159
252
TECHNISCHE GEGEVENS
7Jx

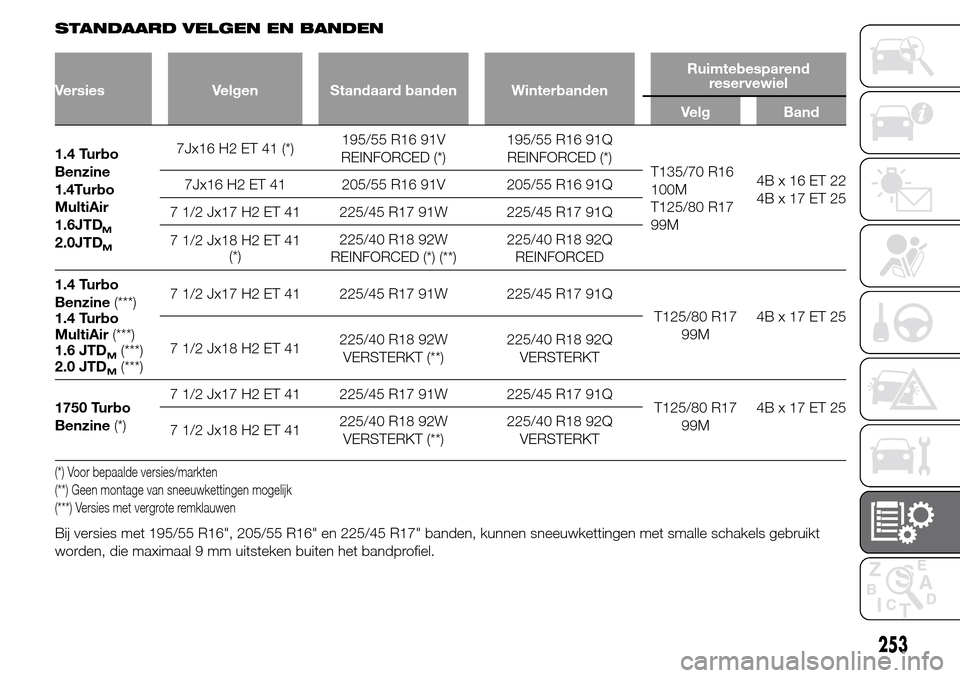

STANDAARD VELGEN EN BANDEN
Versies Velgen Standaard banden WinterbandenRuimtebesparend
reservewiel
Velg Band
1.4 Turbo
Benzine
MultiAir
M
M
7Jx16 H2 ET 41 (*)195/55 R16 91V
REINFORCED (*)195/55 R16 91Q
REINFORCED (*)
T135/70 R16
100M
T125/80 R17
99M4Bx16ET22
4Bx17ET25 7Jx16 H2 ET 41 205/55 R16 91V 205/55 R16 91Q
7 1/2 Jx17 H2 ET 41 225/45 R17 91W 225/45 R17 91Q
7 1/2 Jx18 H2 ET 41
(*)225/40 R18 92W
REINFORCED (*) (**)225/40 R18 92Q
REINFORCED
1.4 Turbo
Benzine(***)
1.4 Turbo
MultiAir(***)
1.6 JTD
M(***)
2.0 JTD
M(***)7 1/2 Jx17 H2 ET 41 225/45 R17 91W 225/45 R17 91Q
T125/80 R17
99M4Bx17ET25
7 1/2 Jx18 H2 ET 41225/40 R18 92W
VERSTERKT (**)225/40 R18 92Q
VERSTERKT
1750 Turbo
Benzine(*)7 1/2 Jx17 H2 ET 41 225/45 R17 91W 225/45 R17 91Q
T125/80 R17
99M4Bx17ET25
7 1/2 Jx18 H2 ET 41225/40 R18 92W
VERSTERKT (**)225/40 R18 92Q
VERSTERKT
(*) Voor bepaalde versies/markten
(**) Geen montage van sneeuwkettingen mogelijk
(***) Versies met vergrote remklauwen
Bij versies met 195/55 R16", 205/55 R16" en 225/45 R17" banden, kunnen sneeuwkettingen met smalle schakels gebruikt
worden, die maximaal 9 mm uitsteken buiten het bandprofiel.
253
1.4Turbo
2.0JTD 1.6JTD

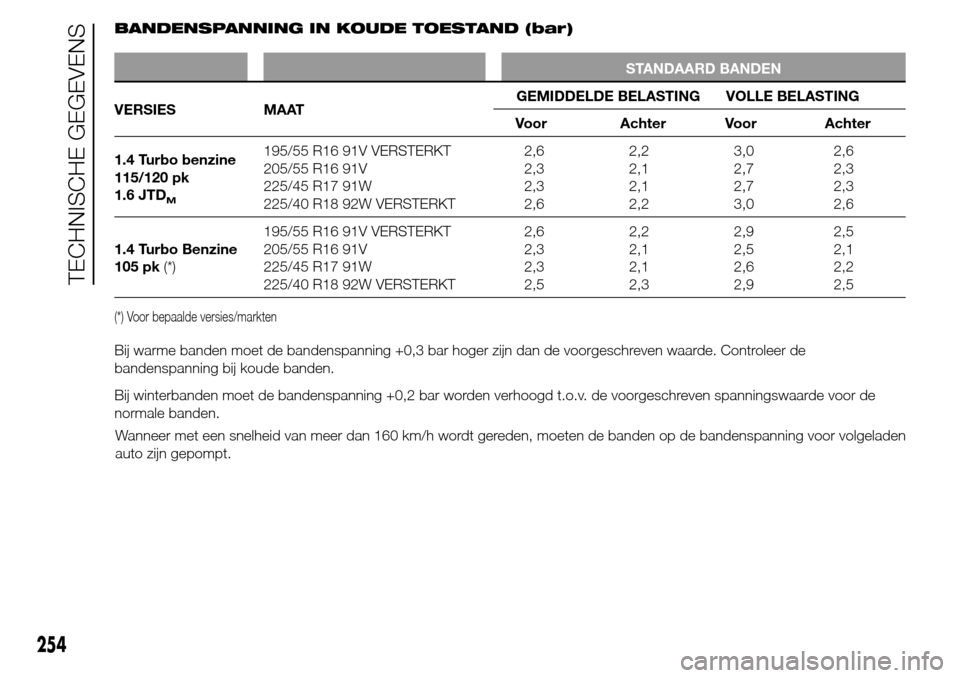

BANDENSPANNING IN KOUDE TOESTAND (bar)
STANDAARD BANDEN
VERSIES MAATGEMIDDELDE BELASTING VOLLE BELASTING
Voor Achter Voor Achter
1.4 Turbo benzine
115/120 pk
1.6 JTD
M
195/55 R16 91V VERSTERKT
205/55 R16 91V
225/45 R17 91W
225/40 R18 92W VERSTERKT2,6
2,3
2,3
2,62,2
2,1
2,1
2,23,0
2,7
2,7
3,02,6
2,3
2,3
2,6
1.4 Turbo Benzine
105 pk(*)195/55 R16 91V VERSTERKT
205/55 R16 91V
225/45 R17 91W
225/40 R18 92W VERSTERKT2,6
2,3
2,3
2,52,2
2,1
2,1
2,32,9
2,5
2,6
2,92,5
2,1
2,2
2,5
(*) Voor bepaalde versies/markten
Bij warme banden moet de bandenspanning +0,3 bar hoger zijn dan de voorgeschreven waarde. Controleer de
bandenspanning bij koude banden.
Bij winterbanden moet de bandenspanning +0,2 bar worden verhoogd t.o.v. de voorgeschreven spanningswaarde voor de
normale banden.
254
TECHNISCHE GEGEVENS
Wanneer met een snelheid van meer dan 160 km/h wordt gereden, moeten de banden op de bandenspanning voor volgeladen
auto zijn gepompt.

255

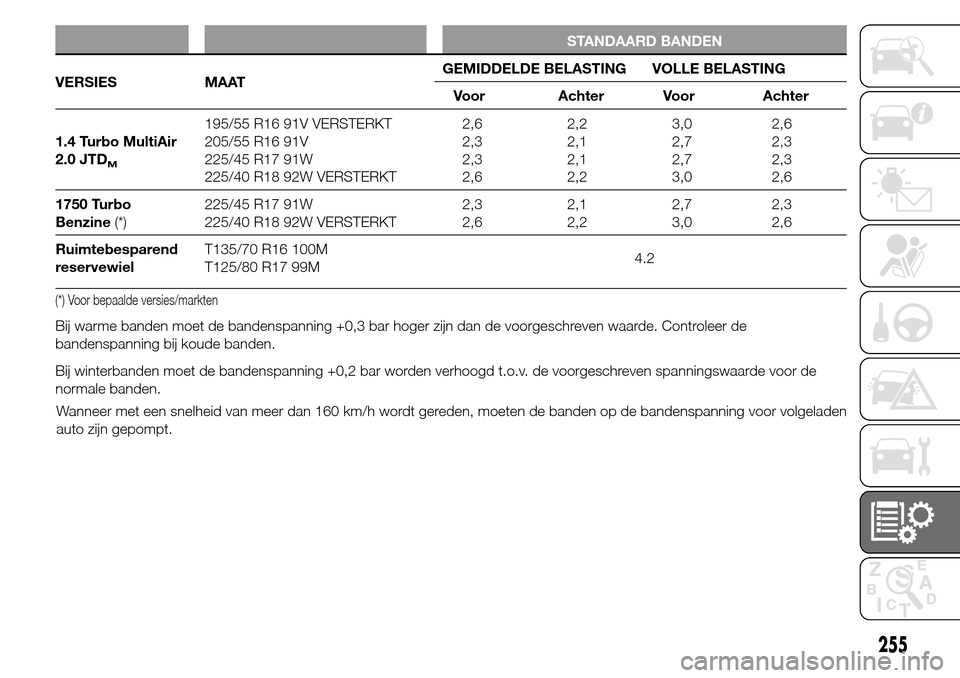

STANDAARD BANDEN
VERSIES MAATGEMIDDELDE BELASTING VOLLE BELASTING
Voor Achter Voor Achter
1.4 Turbo MultiAir
2.0 JTD
M
195/55 R16 91V VERSTERKT
205/55 R16 91V
225/45 R17 91W
225/40 R18 92W VERSTERKT2,6
2,3
2,3
2,62,2
2,1
2,1
2,23,0
2,7
2,7
3,02,6
2,3
2,3
2,6
1750 Turbo
Benzine(*)225/45 R17 91W
225/40 R18 92W VERSTERKT2,3
2,62,1
2,22,7
3,02,3
2,6
Ruimtebesparend
reservewielT135/70 R16 100M
T125/80 R17 99M4.2
(*) Voor bepaalde versies/markten
Bij warme banden moet de bandenspanning +0,3 bar hoger zijn dan de voorgeschreven waarde. Controleer de
bandenspanning bij koude banden.
Bij winterbanden moet de bandenspanning +0,2 bar worden verhoogd t.o.v. de voorgeschreven spanningswaarde voor de
normale banden.
Wanneer met een snelheid van meer dan 160 km/h wordt gereden, moeten de banden op de bandenspanning voor volgeladen
auto zijn gepompt.

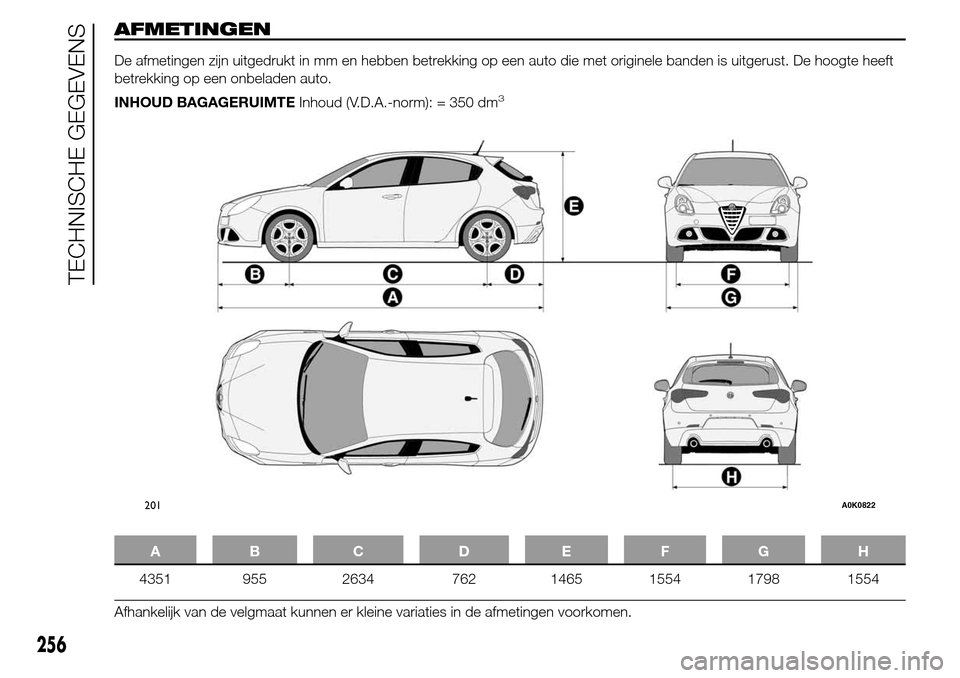

AFMETINGEN
De afmetingen zijn uitgedrukt in mm en hebben betrekking op een auto die met originele banden is uitgerust. De hoogte heeft
betrekking op een onbeladen auto.
INHOUD BAGAGERUIMTEInhoud (V.D.A.-norm): = 350 dm
3
AB C D EFGH
4351 955 2634 762 1465 1554 1798 1554
Afhankelijk van de velgmaat kunnen er kleine variaties in de afmetingen voorkomen.
201A0K0822
