Alfa Romeo Giulietta 2015 Kezelési útmutató (in Hungarian)

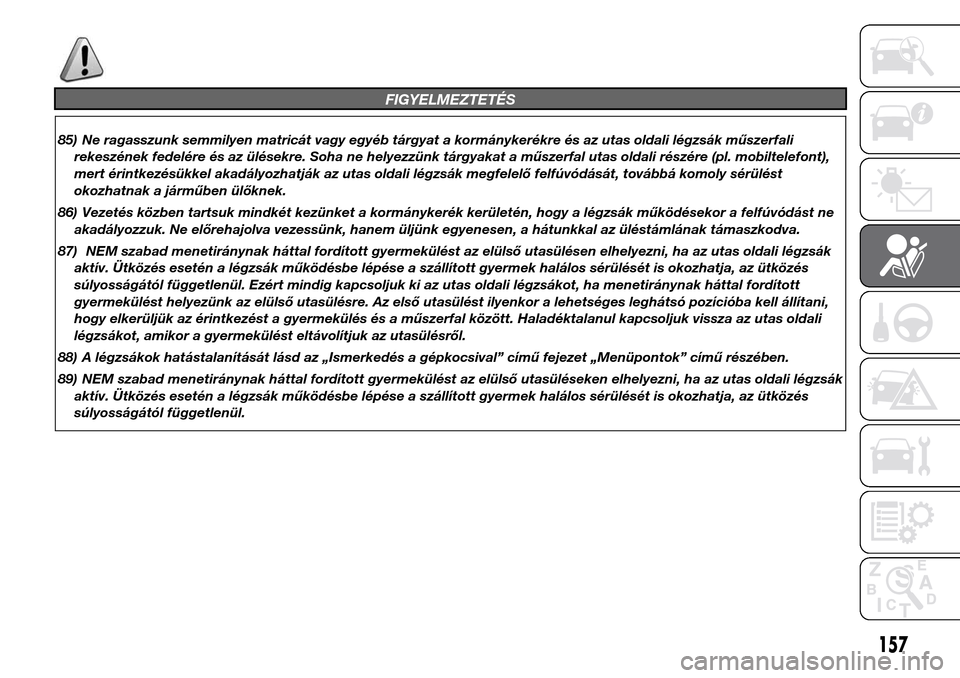

FIGYELMEZTETÉS
85) Ne ragasszunk semmilyen matricát vagy egyéb tárgyat a kormánykerékre és az utas oldali légzsák műszerfali
rekeszének fedelére és az ülésekre. Soha ne helyezzünk tárgyakat a műszerfal utas oldali részére (pl. mobiltelefont),
mert érintkezésükkel akadályozhatják az utas oldali légzsák megfelelő felfúvódását, továbbá komoly sérülést
okozhatnak a járműben ülőknek.
86) Vezetés közben tartsuk mindkét kezünket a kormánykerék kerületén, hogy a légzsák működésekor a felfúvódást ne
akadályozzuk. Ne előrehajolva vezessünk, hanem üljünk egyenesen, a hátunkkal az üléstámlának támaszkodva.
87) NEM szabad menetiránynak háttal fordított gyermekülést az elülső utasülésen elhelyezni, ha az utas oldali légzsák
aktív. Ütközés esetén a légzsák működésbe lépése a szállított gyermek halálos sérülését is okozhatja, az ütközés
súlyosságától függetlenül. Ezért mindig kapcsoljuk ki az utas oldali légzsákot, ha menetiránynak háttal fordított
gyermekülést helyezünk az elülső utasülésre. Az első utasülést ilyenkor a lehetséges leghátsó pozícióba kell állítani,
hogy elkerüljük az érintkezést a gyermekülés és a műszerfal között. Haladéktalanul kapcsoljuk vissza az utas oldali
légzsákot, amikor a gyermekülést eltávolítjuk az utasülésről.
88) A légzsákok hatástalanítását lásd az „Ismerkedés a gépkocsival” című fejezet „Menüpontok” című részében.
89) NEM szabad menetiránynak háttal fordított gyermekülést az elülső utasüléseken elhelyezni, ha az utas oldali légzsák
aktív. Ütközés esetén a légzsák működésbe lépése a szállított gyermek halálos sérülését is okozhatja, az ütközés
súlyosságától függetlenül.
157

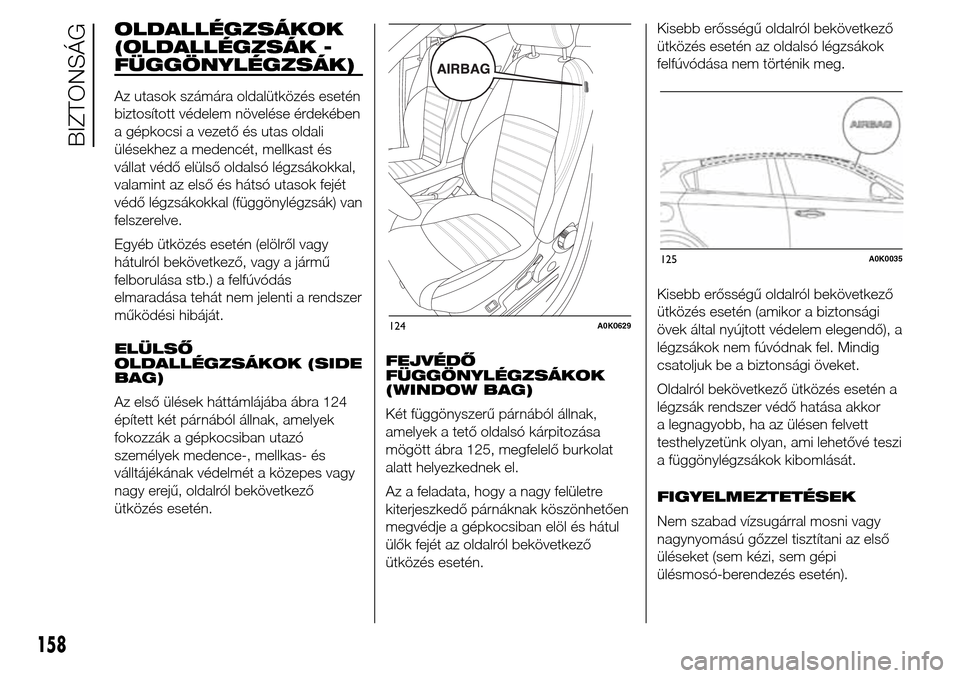

OLDALLÉGZSÁKOK
(OLDALLÉGZSÁK -
FÜGGÖNYLÉGZSÁK)
Az utasok számára oldalütközés esetén
biztosított védelem növelése érdekében
a gépkocsi a vezető és utas oldali
ülésekhez a medencét, mellkast és
vállat védő elülső oldalsó légzsákokkal,
valamint az első és hátsó utasok fejét
védő légzsákokkal (függönylégzsák) van
felszerelve.
Egyéb ütközés esetén (elölről vagy
hátulról bekövetkező, vagy a jármű
felborulása stb.) a felfúvódás
elmaradása tehát nem jelenti a rendszer
működési hibáját.
ELÜLSŐ
OLDALLÉGZSÁKOK (SIDE
BAG)
Az első ülések háttámlájába ábra 124
épített két párnából állnak, amelyek
fokozzák a gépkocsiban utazó
személyek medence-, mellkas- és
válltájékának védelmét a közepes vagy
nagy erejű, oldalról bekövetkező
ütközés esetén.FEJVÉDŐ
FÜGGÖNYLÉGZSÁKOK
(WINDOW BAG)
Két függönyszerű párnából állnak,
amelyek a tető oldalsó kárpitozása
mögött ábra 125, megfelelő burkolat
alatt helyezkednek el.
Az a feladata, hogy a nagy felületre
kiterjeszkedő párnáknak köszönhetően
megvédje a gépkocsiban elöl és hátul
ülők fejét az oldalról bekövetkező
ütközés esetén.Kisebb erősségű oldalról bekövetkező
ütközés esetén az oldalsó légzsákok
felfúvódása nem történik meg.
Kisebb erősségű oldalról bekövetkező
ütközés esetén (amikor a biztonsági
övek által nyújtott védelem elegendő), a
légzsákok nem fúvódnak fel. Mindig
csatoljuk be a biztonsági öveket.
Oldalról bekövetkező ütközés esetén a
légzsák rendszer védő hatása akkor
a legnagyobb, ha az ülésen felvett
testhelyzetünk olyan, ami lehetővé teszi
a függönylégzsákok kibomlását.
FIGYELMEZTETÉSEK
Nem szabad vízsugárral mosni vagy
nagynyomású gőzzel tisztítani az első
üléseket (sem kézi, sem gépi
ülésmosó-berendezés esetén).
124A0K0629
125A0K0035
158
BIZTONSÁG

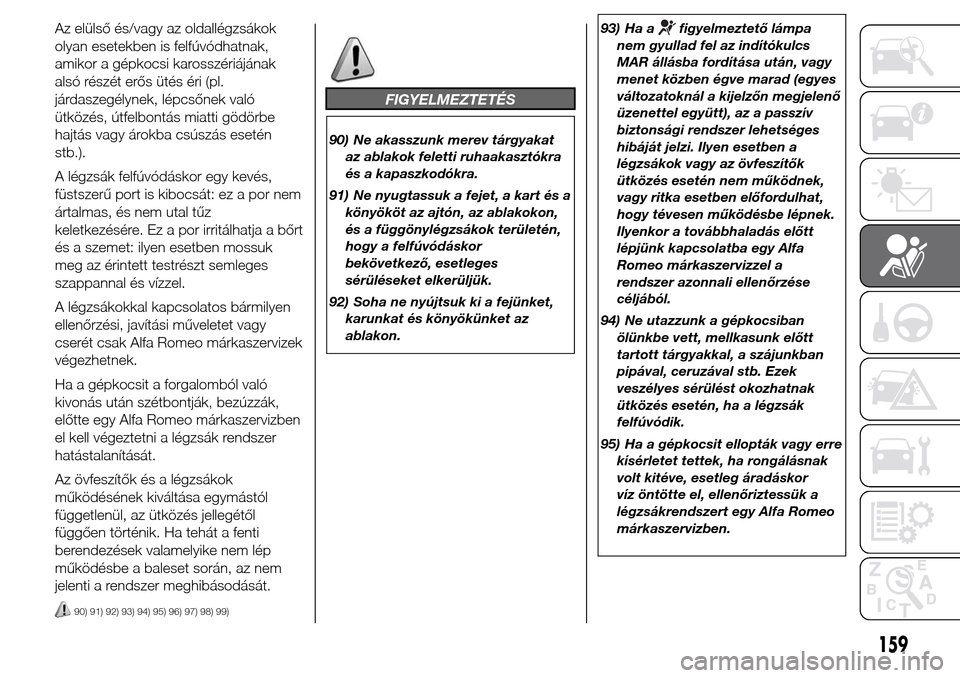

Az elülső és/vagy az oldallégzsákok
olyan esetekben is felfúvódhatnak,
amikor a gépkocsi karosszériájának
alsó részét erős ütés éri (pl.
járdaszegélynek, lépcsőnek való
ütközés, útfelbontás miatti gödörbe
hajtás vagy árokba csúszás esetén
stb.).
A légzsák felfúvódáskor egy kevés,
füstszerű port is kibocsát: ez a por nem
ártalmas, és nem utal tűz
keletkezésére. Ez a por irritálhatja a bőrt
és a szemet: ilyen esetben mossuk
meg az érintett testrészt semleges
szappannal és vízzel.
A légzsákokkal kapcsolatos bármilyen
ellenőrzési, javítási műveletet vagy
cserét csak Alfa Romeo márkaszervizek
végezhetnek.
Ha a gépkocsit a forgalomból való
kivonás után szétbontják, bezúzzák,
előtte egy Alfa Romeo márkaszervizben
el kell végeztetni a légzsák rendszer
hatástalanítását.
Az övfeszítők és a légzsákok
működésének kiváltása egymástól
függetlenül, az ütközés jellegétől
függően történik. Ha tehát a fenti
berendezések valamelyike nem lép
működésbe a baleset során, az nem
jelenti a rendszer meghibásodását.
90) 91) 92) 93) 94) 95) 96) 97) 98) 99)
FIGYELMEZTETÉS
90) Ne akasszunk merev tárgyakat
az ablakok feletti ruhaakasztókra
és a kapaszkodókra.
91) Ne nyugtassuk a fejet, a kart és a
könyököt az ajtón, az ablakokon,
és a függönylégzsákok területén,
hogy a felfúvódáskor
bekövetkező, esetleges
sérüléseket elkerüljük.
92) Soha ne nyújtsuk ki a fejünket,
karunkat és könyökünket az
ablakon.93) Ha a
figyelmeztető lámpa
nem gyullad fel az indítókulcs
MAR állásba fordítása után, vagy
menet közben égve marad (egyes
változatoknál a kijelzőn megjelenő
üzenettel együtt), az a passzív
biztonsági rendszer lehetséges
hibáját jelzi. Ilyen esetben a
légzsákok vagy az övfeszítők
ütközés esetén nem működnek,
vagy ritka esetben előfordulhat,
hogy tévesen működésbe lépnek.
Ilyenkor a továbbhaladás előtt
lépjünk kapcsolatba egy Alfa
Romeo márkaszervizzel a
rendszer azonnali ellenőrzése
céljából.
94) Ne utazzunk a gépkocsiban
ölünkbe vett, mellkasunk előtt
tartott tárgyakkal, a szájunkban
pipával, ceruzával stb. Ezek
veszélyes sérülést okozhatnak
ütközés esetén, ha a légzsák
felfúvódik.
95) Ha a gépkocsit ellopták vagy erre
kísérletet tettek, ha rongálásnak
volt kitéve, esetleg áradáskor
víz öntötte el, ellenőriztessük a
légzsákrendszert egy Alfa Romeo
márkaszervizben.
159

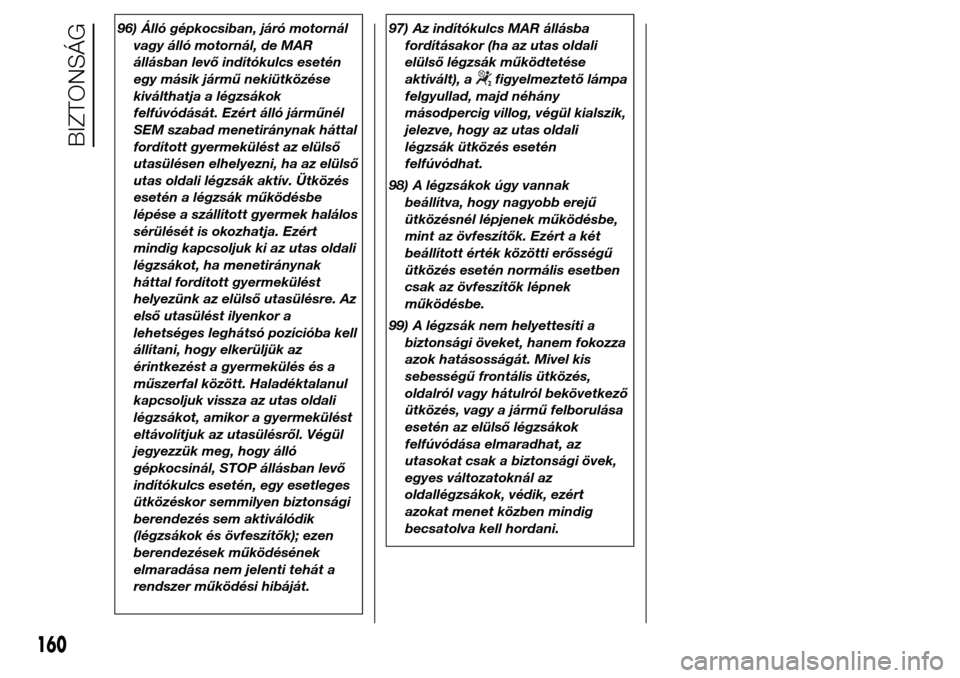

96) Álló gépkocsiban, járó motornál
vagy álló motornál, de MAR
állásban levő indítókulcs esetén
egy másik jármű nekiütközése
kiválthatja a légzsákok
felfúvódását. Ezért álló járműnél
SEM szabad menetiránynak háttal
fordított gyermekülést az elülső
utasülésen elhelyezni, ha az elülső
utas oldali légzsák aktív. Ütközés
esetén a légzsák működésbe
lépése a szállított gyermek halálos
sérülését is okozhatja. Ezért
mindig kapcsoljuk ki az utas oldali
légzsákot, ha menetiránynak
háttal fordított gyermekülést
helyezünk az elülső utasülésre. Az
első utasülést ilyenkor a
lehetséges leghátsó pozícióba kell
állítani, hogy elkerüljük az
érintkezést a gyermekülés és a
műszerfal között. Haladéktalanul
kapcsoljuk vissza az utas oldali
légzsákot, amikor a gyermekülést
eltávolítjuk az utasülésről. Végül
jegyezzük meg, hogy álló
gépkocsinál, STOP állásban levő
indítókulcs esetén, egy esetleges
ütközéskor semmilyen biztonsági
berendezés sem aktiválódik
(légzsákok és övfeszítők); ezen
berendezések működésének
elmaradása nem jelenti tehát a
rendszer működési hibáját.97) Az indítókulcs MAR állásba
fordításakor (ha az utas oldali
elülső légzsák működtetése
aktivált), a
figyelmeztető lámpa
felgyullad, majd néhány
másodpercig villog, végül kialszik,
jelezve, hogy az utas oldali
légzsák ütközés esetén
felfúvódhat.
98) A légzsákok úgy vannak
beállítva, hogy nagyobb erejű
ütközésnél lépjenek működésbe,
mint az övfeszítők. Ezért a két
beállított érték közötti erősségű
ütközés esetén normális esetben
csak az övfeszítők lépnek
működésbe.
99) A légzsák nem helyettesíti a
biztonsági öveket, hanem fokozza
azok hatásosságát. Mivel kis
sebességű frontális ütközés,
oldalról vagy hátulról bekövetkező
ütközés, vagy a jármű felborulása
esetén az elülső légzsákok
felfúvódása elmaradhat, az
utasokat csak a biztonsági övek,
egyes változatoknál az
oldallégzsákok, védik, ezért
azokat menet közben mindig
becsatolva kell hordani.
160
BIZTONSÁG

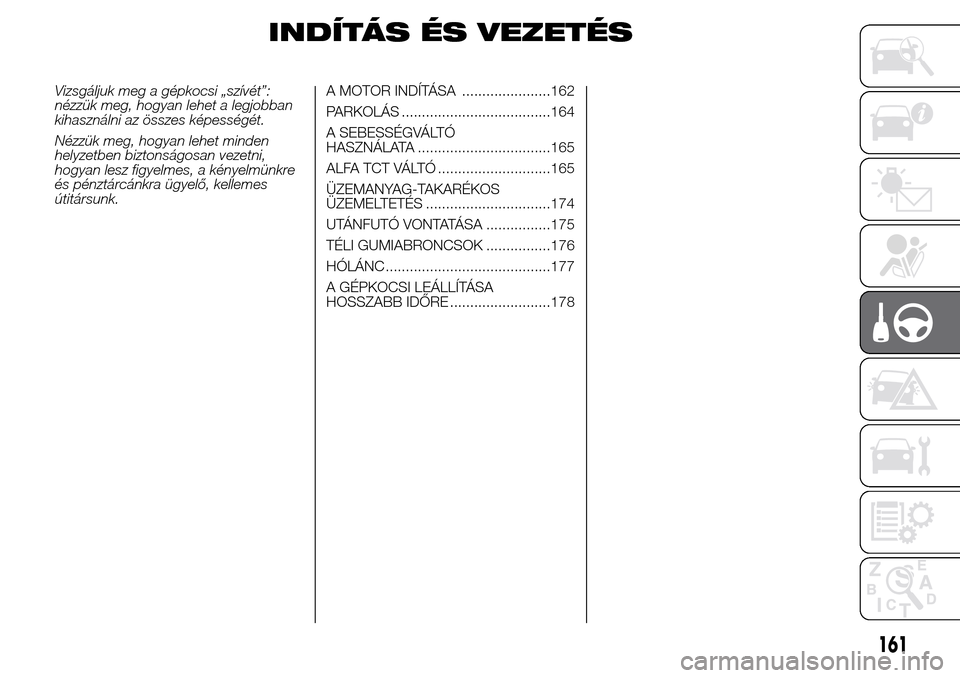

INDÍTÁS ÉS VEZETÉS
Vizsgáljuk meg a gépkocsi „szívét”:
nézzük meg, hogyan lehet a legjobban
kihasználni az összes képességét.
Nézzük meg, hogyan lehet minden
helyzetben biztonságosan vezetni,
hogyan lesz figyelmes, a kényelmünkre
és pénztárcánkra ügyelő, kellemes
útitársunk.A MOTOR INDÍTÁSA ......................162
PARKOLÁS .....................................164
A SEBESSÉGVÁLTÓ
HASZNÁLATA .................................165
ALFA TCT VÁLTÓ ............................165
ÜZEMANYAG-TAKARÉKOS
ÜZEMELTETÉS ...............................174
UTÁNFUTÓ VONTATÁSA ................175
TÉLI GUMIABRONCSOK ................176
HÓLÁNC .........................................177
A GÉPKOCSI LEÁLLÍTÁSA
HOSSZABB IDŐRE .........................178
161

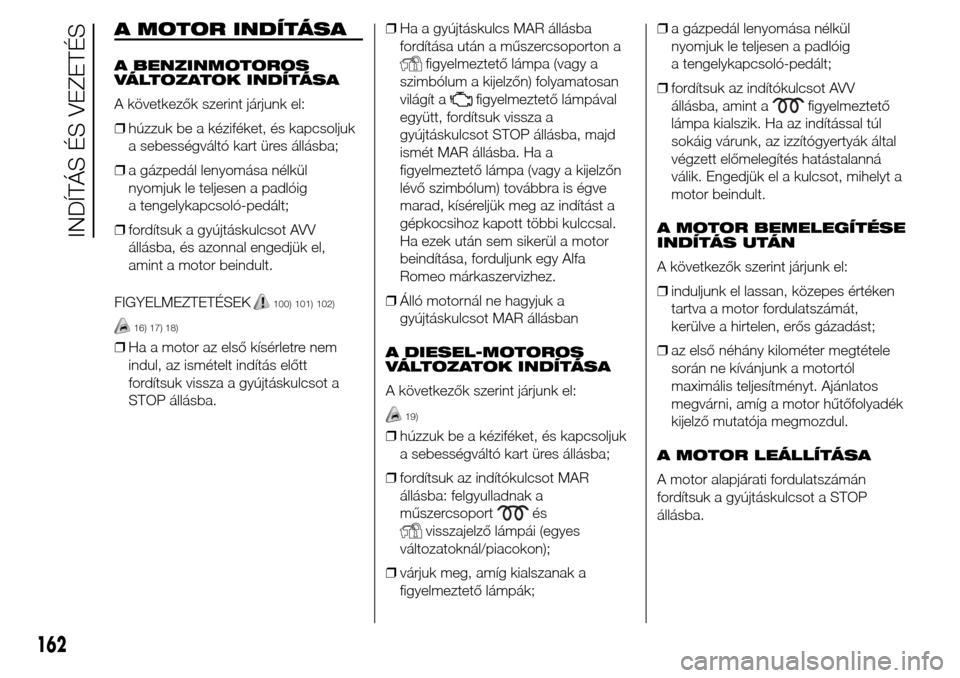

A MOTOR INDÍTÁSA
A BENZINMOTOROS
VÁLTOZATOK INDÍTÁSA
A következők szerint járjunk el:
❒húzzuk be a kéziféket, és kapcsoljuk
a sebességváltó kart üres állásba;
❒a gázpedál lenyomása nélkül
nyomjuk le teljesen a padlóig
a tengelykapcsoló-pedált;
❒fordítsuk a gyújtáskulcsot AVV
állásba, és azonnal engedjük el,
amint a motor beindult.
FIGYELMEZTETÉSEK
100) 101) 102)
16) 17) 18)
❒Ha a motor az első kísérletre nem
indul, az ismételt indítás előtt
fordítsuk vissza a gyújtáskulcsot a
STOP állásba.❒Ha a gyújtáskulcs MAR állásba
fordítása után a műszercsoporton a
figyelmeztető lámpa (vagy a
szimbólum a kijelzőn) folyamatosan
világít a
figyelmeztető lámpával
együtt, fordítsuk vissza a
gyújtáskulcsot STOP állásba, majd
ismét MAR állásba. Ha a
figyelmeztető lámpa (vagy a kijelzőn
lévő szimbólum) továbbra is égve
marad, kíséreljük meg az indítást a
gépkocsihoz kapott többi kulccsal.
Ha ezek után sem sikerül a motor
beindítása, forduljunk egy Alfa
Romeo márkaszervizhez.
❒Álló motornál ne hagyjuk a
gyújtáskulcsot MAR állásban
A DIESEL-MOTOROS
VÁLTOZATOK INDÍTÁSA
A következők szerint járjunk el:
19)
❒húzzuk be a kéziféket, és kapcsoljuk
a sebességváltó kart üres állásba;
❒fordítsuk az indítókulcsot MAR
állásba: felgyulladnak a
műszercsoport
és
visszajelző lámpái (egyes
változatoknál/piacokon);
❒várjuk meg, amíg kialszanak a
figyelmeztető lámpák;❒a gázpedál lenyomása nélkül
nyomjuk le teljesen a padlóig
a tengelykapcsoló-pedált;
❒fordítsuk az indítókulcsot AVV
állásba, amint a
figyelmeztető
lámpa kialszik. Ha az indítással túl
sokáig várunk, az izzítógyertyák által
végzett előmelegítés hatástalanná
válik. Engedjük el a kulcsot, mihelyt a
motor beindult.
A MOTOR BEMELEGÍTÉSE
INDÍTÁS UTÁN
A következők szerint járjunk el:
❒induljunk el lassan, közepes értéken
tartva a motor fordulatszámát,
kerülve a hirtelen, erős gázadást;
❒az első néhány kilométer megtétele
során ne kívánjunk a motortól
maximális teljesítményt. Ajánlatos
megvárni, amíg a motor hűtőfolyadék
kijelző mutatója megmozdul.
A MOTOR LEÁLLÍTÁSA
A motor alapjárati fordulatszámán
fordítsuk a gyújtáskulcsot a STOP
állásba.
162
INDÍTÁS ÉS VEZETÉS

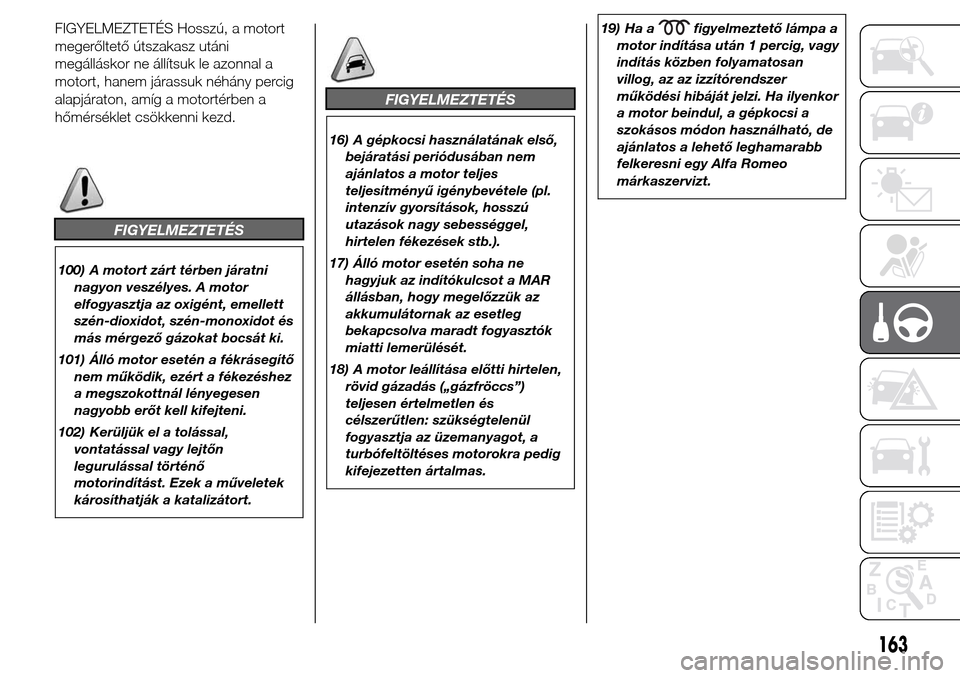

FIGYELMEZTETÉS Hosszú, a motort
megerőltető útszakasz utáni
megálláskor ne állítsuk le azonnal a
motort, hanem járassuk néhány percig
alapjáraton, amíg a motortérben a
hőmérséklet csökkenni kezd.
FIGYELMEZTETÉS
100) A motort zárt térben járatni
nagyon veszélyes. A motor
elfogyasztja az oxigént, emellett
szén-dioxidot, szén-monoxidot és
más mérgező gázokat bocsát ki.
101) Álló motor esetén a fékrásegítő
nem működik, ezért a fékezéshez
a megszokottnál lényegesen
nagyobb erőt kell kifejteni.
102) Kerüljük el a tolással,
vontatással vagy lejtőn
legurulással történő
motorindítást. Ezek a műveletek
károsíthatják a katalizátort.
FIGYELMEZTETÉS
16) A gépkocsi használatának első,
bejáratási periódusában nem
ajánlatos a motor teljes
teljesítményű igénybevétele (pl.
intenzív gyorsítások, hosszú
utazások nagy sebességgel,
hirtelen fékezések stb.).
17) Álló motor esetén soha ne
hagyjuk az indítókulcsot a MAR
állásban, hogy megelőzzük az
akkumulátornak az esetleg
bekapcsolva maradt fogyasztók
miatti lemerülését.
18) A motor leállítása előtti hirtelen,
rövid gázadás („gázfröccs”)
teljesen értelmetlen és
célszerűtlen: szükségtelenül
fogyasztja az üzemanyagot, a
turbófeltöltéses motorokra pedig
kifejezetten ártalmas.19) Ha a
figyelmeztető lámpa a
motor indítása után 1 percig, vagy
indítás közben folyamatosan
villog, az az izzítórendszer
működési hibáját jelzi. Ha ilyenkor
a motor beindul, a gépkocsi a
szokásos módon használható, de
ajánlatos a lehető leghamarabb
felkeresni egy Alfa Romeo
márkaszervizt.
163

PARKOLÁS
Mindig húzzuk ki a gyújtáskulcsot,
amikor kiszállunk a gépkocsiból.
Megállás és a gépkocsi elhagyása
esetén a következők szerint járjunk el:
❒a sebességváltót kapcsoljuk
fokozatba (1. fokozatba emelkedőn,
hátramenetbe lejtőn), és a kerekeket
kormányozzuk a padka felé;
❒állítsuk le a motort, és húzzuk be a
kéziféket.
Ha meredek lejtőn állítottuk le a
gépkocsit, alkalmazzunk éket vagy
követ a kerekek kitámasztására.
Alfa TCT sebességváltóval szerelt
változatoknál a fékpedál felengedése
előtt várjuk meg a P betű megjelenését
a kijelzőn.
FIGYELMEZTETÉSSOHAne hagyjuk
el a gépkocsit a sebességváltó üres
állásában (vagy Alfa TCT
sebességváltóval szerelt változatok
esetén a sebességváltó kar P állásba
kapcsolása nélkül).KÉZIFÉK
A kézifék működtetéséhez addig
húzzuk fel a fékkart A ábra 126, amíg
elmozdíthatatlanul nem rögzül a
gépkocsi.
Ha az indítókulcs MAR állásban van, a
kézifék behúzott állapotát a
műszercsoporton a
figyelmeztető
lámpa felgyulladása jelzi.
A kézifék kiengedéséhez emeljük meg
kissé az A fékkart, nyomjuk be a B
gombot, majd engedjük le a kart: a
műszercsoporton a
figyelmeztető
lámpa kialszik.
103) 104)
FIGYELMEZTETÉS A műveletek
elvégzése közben tartsuk lenyomva a
fékpedált.FIGYELMEZTETÉS Első kartámasszal
szerelt változatoknál emeljük fel a
kartámaszt, hogy az ne akadályozza a
kézifék működtetését.
FIGYELMEZTETÉS
103) Gyermekeket soha ne hagyjunk
felügyelet nélkül a gépkocsiban;
kiszálláskor mindig húzzuk ki
és vigyük magunkkal az
indítókulcsot.
104) A gépkocsit a rögzítőfék kar
néhány kattanásig való
felhúzásának rögzítenie kell: ha a
kézifék nem így működik,
állíttassuk be egy Alfa Romeo
márkaszervizben. A gépkocsi
biztonságos leállítása érdekében
mindig kövessük a KRESZ
előírásait és a fent leírtakat.
126A0K0615
164
INDÍTÁS ÉS VEZETÉS

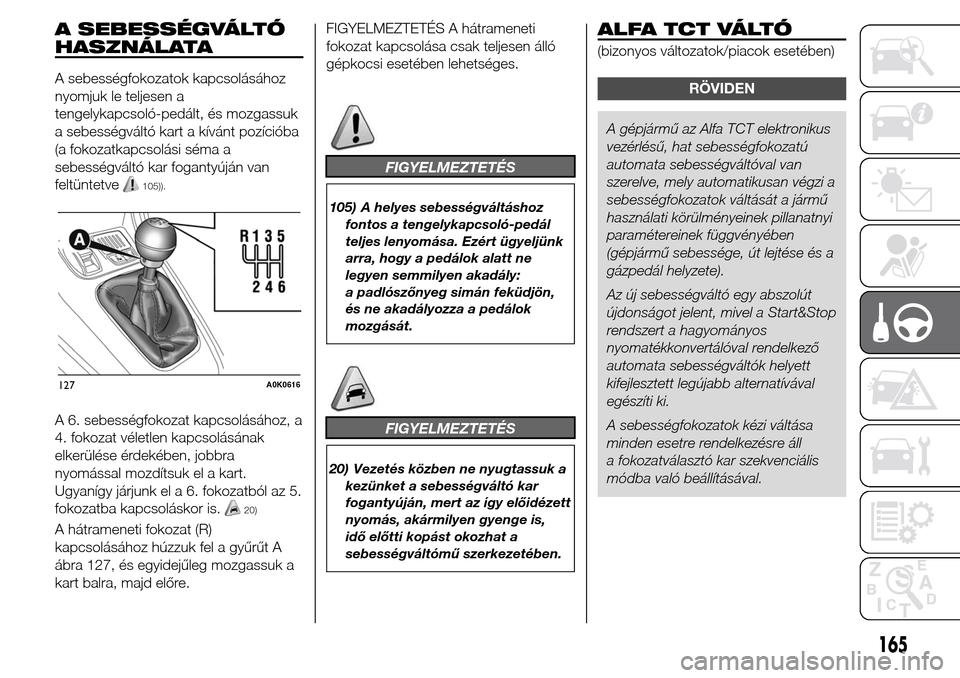

A SEBESSÉGVÁLTÓ
HASZNÁLATA
A sebességfokozatok kapcsolásához
nyomjuk le teljesen a
tengelykapcsoló-pedált, és mozgassuk
a sebességváltó kart a kívánt pozícióba
(a fokozatkapcsolási séma a
sebességváltó kar fogantyúján van
feltüntetve
105)).
A 6. sebességfokozat kapcsolásához, a
4. fokozat véletlen kapcsolásának
elkerülése érdekében, jobbra
nyomással mozdítsuk el a kart.
Ugyanígy járjunk el a 6. fokozatból az 5.
fokozatba kapcsoláskor is.
20)
A hátrameneti fokozat (R)
kapcsolásához húzzuk fel a gyűrűt A
ábra 127, és egyidejűleg mozgassuk a
kart balra, majd előre.FIGYELMEZTETÉS A hátrameneti
fokozat kapcsolása csak teljesen álló
gépkocsi esetében lehetséges.
FIGYELMEZTETÉS
105) A helyes sebességváltáshoz
fontos a tengelykapcsoló-pedál
teljes lenyomása. Ezért ügyeljünk
arra, hogy a pedálok alatt ne
legyen semmilyen akadály:
a padlószőnyeg simán feküdjön,
és ne akadályozza a pedálok
mozgását.
FIGYELMEZTETÉS
20) Vezetés közben ne nyugtassuk a
kezünket a sebességváltó kar
fogantyúján, mert az így előidézett
nyomás, akármilyen gyenge is,
idő előtti kopást okozhat a
sebességváltómű szerkezetében.
ALFA TCT VÁLTÓ
(bizonyos változatok/piacok esetében)
RÖVIDEN
A gépjármű az Alfa TCT elektronikus
vezérlésű, hat sebességfokozatú
automata sebességváltóval van
szerelve, mely automatikusan végzi a
sebességfokozatok váltását a jármű
használati körülményeinek pillanatnyi
paramétereinek függvényében
(gépjármű sebessége, út lejtése és a
gázpedál helyzete).
Az új sebességváltó egy abszolút
újdonságot jelent, mivel a Start&Stop
rendszert a hagyományos
nyomatékkonvertálóval rendelkező
automata sebességváltók helyett
kifejlesztett legújabb alternatívával
egészíti ki.
A sebességfokozatok kézi váltása
minden esetre rendelkezésre áll
a fokozatválasztó kar szekvenciális
módba való beállításával.
127A0K0616
165

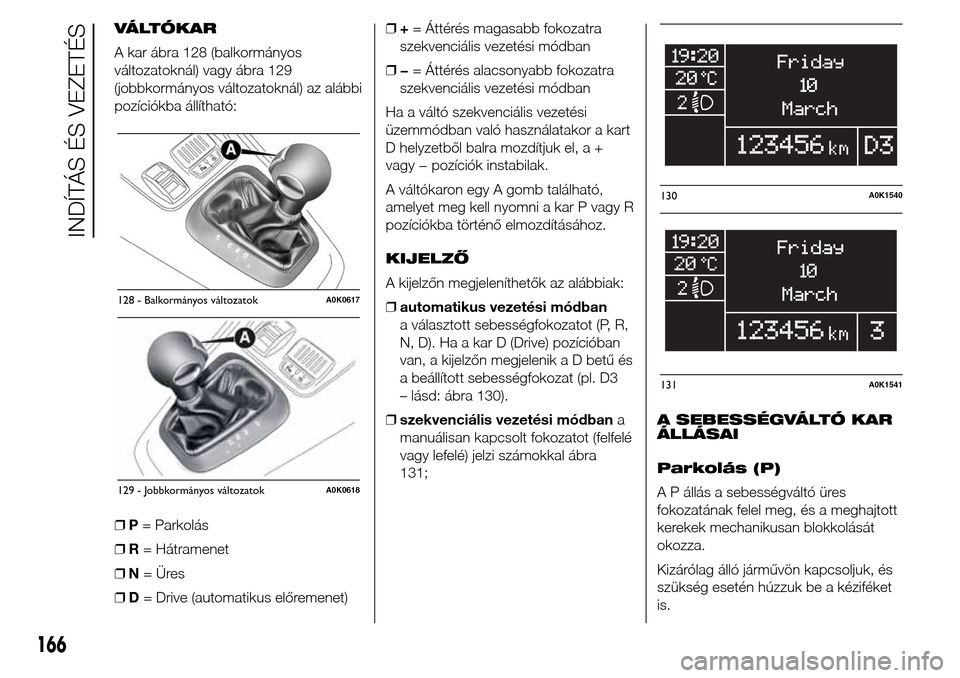

VÁLTÓKAR
A kar ábra 128 (balkormányos
változatoknál) vagy ábra 129
(jobbkormányos változatoknál) az alábbi
pozíciókba állítható:
❒P= Parkolás
❒R= Hátramenet
❒N=Üres
❒D= Drive (automatikus előremenet)❒+= Áttérés magasabb fokozatra
szekvenciális vezetési módban
❒−= Áttérés alacsonyabb fokozatra
szekvenciális vezetési módban
Ha a váltó szekvenciális vezetési
üzemmódban való használatakor a kart
D helyzetből balra mozdítjuk el, a +
vagy − pozíciók instabilak.
A váltókaron egy A gomb található,
amelyet meg kell nyomni a kar P vagy R
pozíciókba történő elmozdításához.
KIJELZŐ
A kijelzőn megjeleníthetők az alábbiak:
❒automatikus vezetési módban
a választott sebességfokozatot (P, R,
N, D). Ha a kar D (Drive) pozícióban
van, a kijelzőn megjelenik a D betű és
a beállított sebességfokozat (pl. D3
– lásd: ábra 130).
❒szekvenciális vezetési módbana
manuálisan kapcsolt fokozatot (felfelé
vagy lefelé) jelzi számokkal ábra
131;A SEBESSÉGVÁLTÓ KAR
ÁLLÁSAI
Parkolás (P)
A P állás a sebességváltó üres
fokozatának felel meg, és a meghajtott
kerekek mechanikusan blokkolását
okozza.
Kizárólag álló járművön kapcsoljuk, és
szükség esetén húzzuk be a kéziféket
is.
128 - Balkormányos változatokA0K0617
129 - Jobbkormányos változatokA0K0618
130A0K1540
131A0K1541
166
INDÍTÁS ÉS VEZETÉS
